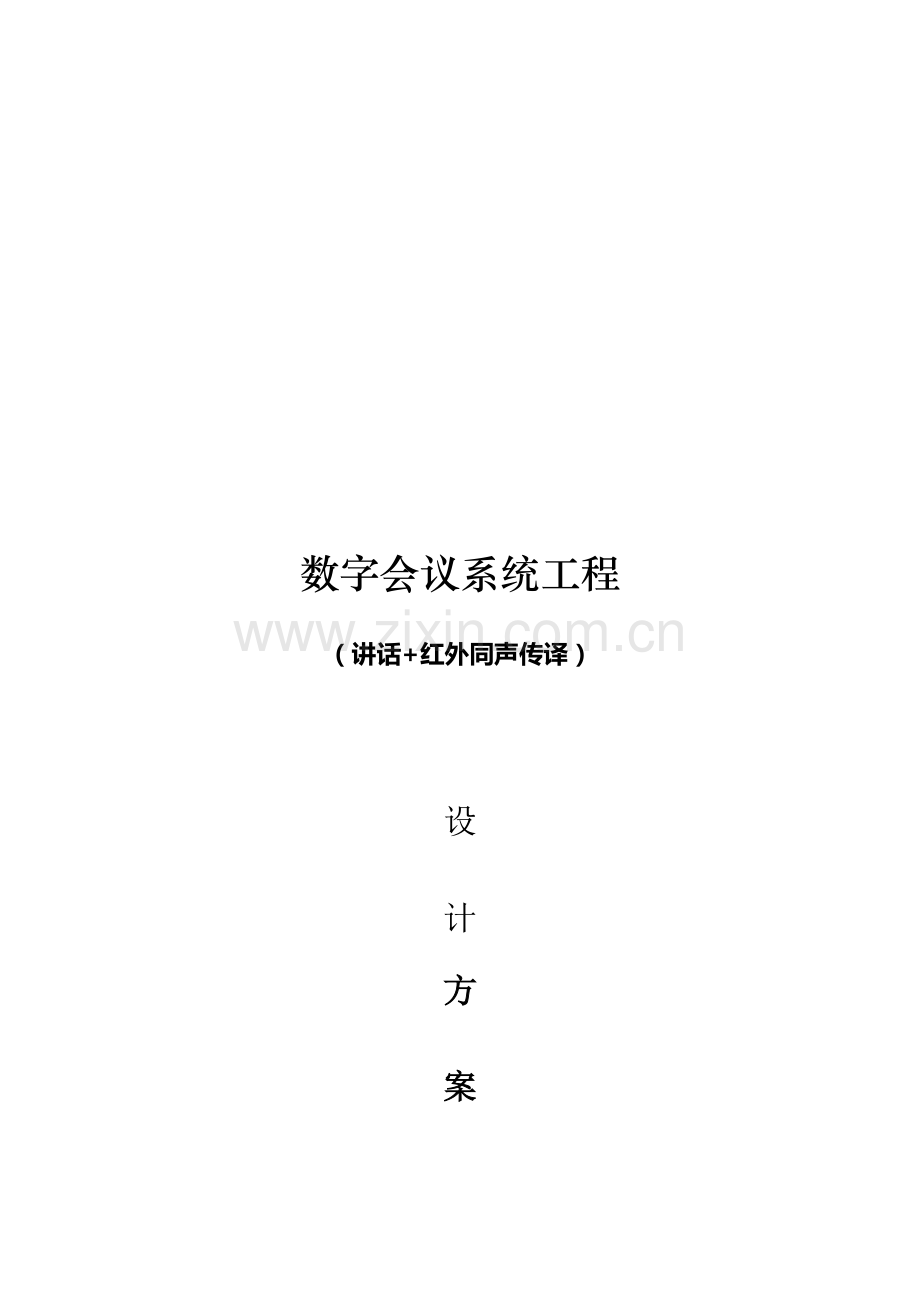

数字会议系统工程

（讲话+红外同声传译）

设

计

方

案

深圳市台电实业

目 录

第一章 系统概述
1.1 台电会议系统概述
伴随网络信息时代来临，每一场会议对其使用设备要求也越来越高。“实用、美观、完善”会议设备成为大家青睐器材。TAIDEN数字会议系统以革命性数字技术替换了传统会议模式。以其数字化性能加上操作方便软件控制，满足现代会议一切管理需求。
TAIDEN数字会议系统功效包含：收听、讲话、请求讲话、接收屏幕显示资料、IC卡身份认证、按键签到、参与电子表决、视像跟踪、接收原讲话语种同声传译。配置完善管理软件，既能够简化会场设备，又能够随意扩充功效，是一套集多个功效于一体会议设备，同时也节省了工程经费。
它是利用简单系统处理和数字信号传送，不管是对小型会议还是数千人多语种大型国际性会议全部能管理得得心应手、轻松自如。它不仅含有多功效、高保真音质、数据保密、传输可靠等特点，还能够对整个会议过程进行全方面控制。
只要接入控制电脑，操作员在对应软件模块帮助下便能够自如地对会议过程进行实施监控，包含：基础话筒管理、投票表决、IC卡签到、数据管理和资料显示和32种语言同声传译。
即使在没有接入控制电脑时，它仍然是一套完善数字会议系统。每一台单元含有有带开关麦克风、内置扬声器、LCD显示器、讲话指示灯。只需将单元一台一台串联起来配置对应操作软件便能够组合成完整会议系统。它对全部会议控制基础标准全部一样，改变只不过是系统规模。系统能够依据会议需要，接入对应数量单元，补充软件就能够增设更多功效，对系统规模扩展很简单。
台电企业推出智能会议系统整合了讲话、表决、同声传译、摄像机自动跟踪，会议签到，中央控制等很多功效，实现了会议系统和中央控制系统无缝连接，经中国著名教授组评定，一致认为：中国首创，国际优异。
1.2 工作环境
设备运行环境：
环境温度：–10℃～+40℃
月最大平均相对湿度：≤90%
工作电源：三相交流380V±10%，50Hz±5%，三相五线制
单相交流220V±10%，50Hz±5%
1.3 标准和规范
l GB50045-95（）《高层民用建筑设计防火规范》
l JGJ/T16-92《民用建筑电气设计规范》
l GBJ16-87（）《建筑设计防火规范》
l GB/T50314-《智能建筑设计标准》
l GB/T50311–《建筑和建筑群综合布线工程设计规范》
l GB/T50312–《建筑和建筑群综合布线系统工程验收规范》
l YD/T 926.1–97《大楼通信综合布线系统》
l GB50116-98《火灾自动报警系统设计规范》
l GB50166-92《火灾自动报警系统施工及验收规范》
l GB/T50174-93《电子计算机机房设计规范》
l GB4026-83《电器接线端子识别和用字母数字符号标志接线端子通则》
l GB50169-92《电气安装工程接地装置施工及验收规范》
l GB50254-96《电气安装工程低压电器施工及验收规范》
l GB/T15381-94《会议系统电及音频性能要求》
l GA/T74-《安全防范系统通用图形符号》
l GB12060-89《声系统通常术语解释和计算方法》
l GB10240-88《电声产品音质主观评价用节目源编辑制作规范》﹝检测验收用节目源﹞
l GB6278-86《模拟节目信号》﹝检测验收用节目源﹞
l GB/T15135-94《广播及类似用途声系统设备互连用连接器应用》
l GB/12060-89《声系统设备通常术语解释和计算方法》
l GB/T14197-93《声系统设备互连优选配接值》
l GB/T14947-94《声系统设备互连用连接器应用》
l ANSI/EIA/TIA-569《电信走道和空间商用建筑标准》
l ANSI/EIA/TIA-606《商用建筑物电信设备管理标准》
l ISO11801《建筑通用布线标准》
l GBJ42-81《工业企业通信设计规范》其它现行国家和行业一级语言和音乐标准及规范
1.4 系统设计指导思想和标准
1）实用、优异标准：
会议系统首先应该是实用，其次是遵照发展标准，产品除了满足会议需求，兼顾其它相关管理需求外，充足选择符合国际标准代表未来发展主流方向系统结构和管理平台来进行，使整个系统在相当一段时期内保持技术优异性，以适应未来高服务质量及良好效果需要。
2）安全可靠标准：
为确保各项业务应用，选择系统及设备必需含有高可靠性，经过市场长久检验。在网络设计和系统设计时，首先考虑选择稳定可靠新产品和技术，在通信链路上采取对应冗余方法，使系统含有必需容错能力以提升整个系统安全可靠性。
3）灵活性、可扩展性标准：
会议系统必需含有良好灵活性和可扩展性，不仅能够满足会议使用者不一样需要，同时兼容不停更新设备及技术功效，含有支持多个通信媒体、多个物理接口能力，提供技术升级、设备更新灵活性。
4）互连性标准
含有和多个影音、控制及计算机系统互连互通特征，确保影音、控制、会议、信息编辑公布及会议指导系统设施及设备作用能够充足发挥。
5）经济性标准
以较高性能价格比构建本会议系统，使资金产出投入比达成最大值。能以较低成本、较少人员投入来维持系统运转，提供高效能和高效益。
6）可管理性标准
在会议系统设计中，采取智能化，可管理设备，采取优异会议系统智能管理软件，实现优异分布式管理。并能和系统中央控制中心通讯，最终能够实现行政中心良好影音、会议、信息编辑公布及会议指导系统集中控制。

第二章 方案设计说明
2.1 会议系统功效综述
1、系统包含会议讨论/讲话、有线/无线（红外线）同声传译功效；
2、系统具DCS全数字音频技术设计，音频信号采取专用高性能DSP进行处理，会议系统原音和每
个同声传译通道音质全部达成CD 级音质
，和会代表能够听到清楚流畅语音，使会议交流将更轻松愉快。
3、系统含有“热插拔”功效，以预防会议过程中，因人为原因造成线缆断开而造成整个系统瘫痪；
4、本系统需含有报警信号接入口，当安防系统发生报警信号，本系统立即收到信号，同时确保会场立即
听到报警广播；
5、PC和会议控制主机之间应采取优异TCP/IP连接控制方法，能够实现会议系统远程控制、远程诊疗、远程升级。同时会议资料能够在网络服务器上备份。
6、当召开会议时候，经过会议系统主机设置，可实现会议讨论、限位讲话、讲话申请、排队申请、
声控等多个模式；同时，主席单元话筒含有优先功效，当按下主席单元上优先按钮时，就可关闭或
静音正在使用中代表话筒，从而实现使用主席单元人对会场控制。
7、可经过系统管理软件，能够设置每一台代表单元权限，包含设置VIP单元（VIP单元没有主席单元
会议控制功效，但能够自由开启话筒）。
8、会议主机接入话筒数量可扩展，主机含有级联扩充功效。
9、系统含有有全汉字管理软件模块。
10、会议单元含有集讲话、64通道有线同声传译等功效。
11、会议单元含有语言通道选择器和LCD语言通道显示器。
12、会议系统应含有同时数字录音功效。讲话单元开启后，代表在会议中讲话将被自动录制下来，并
以wav或mp3格式存放。录音文件可快速高效分类和排序管理（经过会议名称、代表、开始时间，
和结束时间等）
13、旁听席采取红外线同声传译系统
2.2 会议讨论讲话功效以下：
1、全新数字化技术设计，符合IEC60914及CE国际标准
2、高指向性话筒并带有讲话指示灯圈
3、代表只需按动其话筒单元上开关键便能够讲话，而主席话筒单元上优先键则能终止或临时静音正在讲话代表和同意申请讲话代表，从而使主席能够轻易地控制整个会议
4、系统含有以下多个工作模式：
■ OPEN工作模式，即讲话人数（开机数量）限制和申请功效，可设置同时开启1/2/4台讲话单元，当
达成开机数量后，系统进入申请状态模式。
■ OVERRIDE工作模式，即优异先出工作模式，达成开机数量后，最先开启讲话单元能被以后讲话
单元关闭
■ 声控开机(VOICE)模式，停止讲话5秒钟话筒会自动关闭，声控灵敏度能够按实际要求进行调整；
■ APPLY 工作模式，即申请工作模式，全部代表单元必需经过主席或操作员同意才能讲话。
5、能够经过应用软件将任一台代表单元设置为VIP单元（能够设置32台），可自动检测到系统上连接全部主席单元（系统可连接最多100台主席单元），并依据实际情况指定其中一个主席单元成为该场会议实施主席；
6、含有演讲模式，即在演讲台上话筒单元处于常工作状态，不会因为演讲者误操作而关闭话筒单元；
7、经过话筒管理软件，操作员能够任意设计会议室座位平面布局图和话筒布局图
8、经过话筒管理软件，操作员能够控制话筒开关，能够设置定时讲话，在时间临结束前指示灯自动闪烁提醒讲话者；同时能够在线显示讲话代表或申请代表具体信息，如代表头像、姓名、代表团等信息；
9、系统主机含有带背景灯LCD显示器，可显示实际操作模式、语种和系统设置，自动提供简体汉字、繁体汉字及英文语言切换，友好操作界面。
10、会议系统主机能够设置IP地址，经过以太网接口和网络终端通讯。
11、系统独有自检功效，能够随时检测系统设备工作情况，并能提供犯错地方相关汇报，能够精
确定位故障单元
12、系统连接线接头应紧固可靠不易脱落。
2.3 同声传译系统
1、讲话席采取有线同传
2、旁听席采取红外同声传译系统。
3、红外同传应符合IEC61603－BAND4标准，红外传输频率为2.0-6.0MHz，使得红外同声传译能够很
好避开其它光源干扰。
4、有线同传满足63种外语＋1种母语
5、每个同声传译通道音质全部和原音一样达成CD 级音质（带宽16K）
6、每个译员单元全部有带背光高亮显示LCD屏
7、译员可经过耳麦进行监听和讲话，还能够经过内置扬声器收听讲话原声和用可插拔式柔性麦管进行
译员语音输入
8、应含有同一通道互锁功效，确保通道和语种之间一一对应。
9、应含有间接翻译功效（RELAY），当翻译人员听不懂讲话者语言时，能够经过监听其它翻译人
员译音进行间接翻译。
10、应含有自动中继功效，即当间接翻译时，被监听译员在两个输出通道之间切换时，间接翻译人员不
需要手动切换监听通道，自动切换到能听懂语言。
11、现代表讲话速度过快时，能够按下请求按键（SLOW）亚求讲话者将讲话速度放慢。
12、应含有消咳功效，当翻译人员咳嗽时，可预防咳嗽声音传出。
13、译员单元能够呼叫控制室操作员，并能够双向通话。
14、译员单元能够直接连上干路缆线，能方便地接入现有系统中。
15、红外接收机应含有LCD显示，显示目前通道数、信号强度、电池情况等信息。
16、红外接收机应含有最少9通道选择。
17、红外发射主机应含有测试功效，可产生多个频率声音，方便系统测试
18、红外接收机能够不受太阳光干扰。
2.4 系统设备配置
讨论会议系统
序号
规格型号
单位
数量
1
HCS-4100MA/05全数字化同传系统主机(带表决、64通道、LCD显示)
台
1
2
HCS-4330C主席单元 （64通道同传）
台
1
3
HCS-4331D代表单元 （64通道同传）
台
19
4
HCS-4110M 8通道模拟音频输出器
台
1
5
HCS-4210/10基础设置软件模块
套
1
6
HCS-4213/10 话筒管理软件模块
套
1
7
HCS-4216/10 同声传译软件模块
套
1
8
HCS-4219/10 同时录音软件模块
套
1
9
TAIDEN CBL6PS-20 20米延长线缆
条
2

同声传译系统部分
序号
规格型号
单位
数量
1
TAIDEN HCS-826MA/08 八通道红外线发射主机
台
1
2
TAIDEN HCS-4385A 翻译单元(带话筒)
台
8
3
TAIDEN EP-920A 译员控制台监听耳机
副
4
4
TAIDEN HCS-826TB/25 25W红外信号辐射板
台
8
5
TAIDEN HCS-826RA/08YS 八通道红外接收机+吊带
个
100
6
TAIDEN EP-820A 耳挂式耳机
副
100
7
TAIDEN RG-58 同轴线缆
米
800
8
TAIDEN HCS-835B 接收机机箱（装HCS-826R 100台）
台
1

序号
设备名称
型号
数量
单位
会议单元可选设备
1
会议话筒单元（台面式带LCD屏）
HCS-4386

2
会议话筒单元（掀盖式带LCD屏）
HCS-4381

3
嵌入式会议话筒单元（带LCD屏）
HCS-4365

4
嵌入式会议话筒单元
HCS-4366D

5
嵌入式会议话筒单元
HCS-4362D

6
嵌入式会议话筒单元（可座椅扶手安装）
HCS-4322D

7
嵌入式会议话筒单元（可座椅扶手安装）
HCS-4347D

2.5系统连接原理图

系统连接说明：
1、会议系统主机后面有6个连结会议单元端口，每个端口经过6芯会议专用延长电缆，能够手拉手连
结12台会议单元（包含翻译单元）。
2、会议主机到第一台单元延长电缆最长不能超出80米，假如超出80米能够增加连结电源增容器方
式延长连结长度。
3、会议系统主机含有一路平衡音频输出接口（两个独立，相位相反RCA输出接口），用于连结扩声系统，还有一路平衡线路输入接口（6.4mm插口），用于把外部麦克风声音输入到译员单元。
4、每个会议单元和译员单元全部自配1.5米6P-DIN标准插头（公头X1）电缆和0.6米6P-DIN标准插头（目头X1）电缆，两个译员间提议配置一条延长电缆（5米或10米），用于相互连接。
5、会议系统主机和8路模拟音频输出器之间采取6芯双公头线连结。
6、8路模拟音频输出器后面有8对译音平衡输出，其中经过双RCA音频连接线，把模拟音频输出器8路译音信号连接到红外发射主机8路音频输入接口。
7、假如译音通道超出8路，则系统需要串接两台8路模拟音频输出器。
8、红外发射主机后面有4路高频信号输出端口（BNC接口），每路经过50欧同轴电缆，手拉手连结10台红外辐射板。50欧同轴延长电缆最长不超出500米。
第三章 设备说明
3.1全数字会议系统主机

HCS-4100MA/05

会议系统主机单元说明
1、基于TAIDEN企业独创MCA-STREAM数字处理和传输技术全数字会议系统，符合IEC60914国
际标准
2、以高性能双CPU为关键嵌入式硬件架构，系统更稳定，运算愈加快捷
3、音频信号采取专用高性能DSP进行处理，输出音频效果靠近CD音质，和会代表能够听到清楚流畅语音，会议交流将更轻松愉快
4、PC和会议控制主机之间采取优异TCP/IP连接控制方法，能够实现会议系统远程控制、远程诊疗、远程升级
5、带背光LCD显示器可显示表决结果、操作模式、语种等信息，并提供简/繁体汉字、英文三种语言系统设置菜单
6、内置自动通讯终止功效，预防系统中某段线缆被拔掉而造成整个系统瓦解
7、系统含有自动修复功效，支持线路“热插拔”
8、含有多个音频信号输入输出方法：
l 两个独立，相位相反RCA输出接口，可连接成平衡输出方法，实现远程低噪声传输
l 录音输入/输出端口各一个
l 一个平衡线路输入接口（6.4mm插口）
l 一个报警信号输入接口，当公共广播报警系统开启时，可自动暂停会议，并向和会单元发送报警信息
l 6路独立MIC输出接口，配合会议系统专用数字硬盘录像机HCS-4120M，可对同时开启最多6支话筒分别录音(HCS-4100MA/05)
l 1组六路话筒混音输出平衡接口(RCA X 2)(HCS-4100MA/05)
9、六路会议单元输出端口，一台主机可连接72台会议单元。连接扩展主机(HCS-4100ME)，可最多连接4096台讲话/表决单元，和任意数量通道选择器
10、配合视频切换台、高速云台摄像机及视频控制软件，能够实现摄像自动跟踪功效(须先用电脑预设，使用时能够脱离电脑)
11、配合模拟音频输出器(HCS-4110M)，可输出多通道模拟音频信号，供红外同传系统或录音等使用
12、可脱离电脑单独使用，作为一套基础会议系统，含有以下功效：
■ OPEN工作模式，即讲话人数(开机数量)限制和申请功效，可设置同时开启1/2/4台讲话单元，当达成开机数量后，系统进入申请状态模式。
■ OVERRIDE工作模式，即优异先出工作模式，达成开机数量后，最先开启讲话单元能被以后讲话单元关闭
■ 声控开机(VOICE) 工作模式，停止讲话5秒钟话筒会自动关闭
■ APPLY 工作模式，即申请工作模式，全部代表单元必需经过主席或操作员同意才能讲话。
■ “讲台”模式，在此模式下，系统中含有会议控制功效主席单元保持常开状态
■ 表决功效（赞成/反对/弃权）
13、连接电脑配合系统控制软件使用，含有更多功效：
■ 可集中进行话筒管理：
●设定讲话人数限制（1/2/4）
●可为讲话代表设定讲话时间限制
●可进行讲话申请，由操作员经过软件控制来同意或否决讲话申请
■ 可进行投票表决，并具多个表决形式：
●表决方法：赞成/弃权/反对
●选举方法：从五位候选人中选择一位（1/2/3/4/5）
●响应方法：对某件事情进行评定或对某人进行评价评分方法（--/-/0/+/++）
■ 可进行多个模式个人出席签到（单元按键/复合式IC卡）
■ 依据用户选购HCS-4100系统配套软件模块，可实现对应多个会议管理功效
14、在PC机万一产生故障时，会议控制主机自动退回到独立控制状态，实现基础会议管理控制，确保会议继续进行。
15、多台系统主机能够分别作为独立会议系统，也能够方便地扩展组成一个大型会议系统，实现灵活
多房间配置功效
16、内置会议单元测试功效，在会前对各会议单元麦克风、表决按键、扬声器及LED指示灯进行检测
17、含有2个RS-232接口，用于连接智能中控系统及系统诊疗
18、外型尺寸(长X宽X高)：430 X 325 X 99mm
19、重量：11.8Kg
20、可安装在19英寸标准机柜

3.2 会议单元

HCS-4330C HCS-4331D
单元说明
1、精巧典雅台面式结构，符合人体工学，极具现代气息
2、采取全数字音频技术，内置高性能CPU，处理速度愈加快，音质更佳
3、内置通道选择器，通道选择键（正/逆）、带背光通道显示器
4、单耳机插口，音量能够自由调整
5、含有话筒开关按键
6、高指向性话筒，并带有开启指示灯圈，休会期间能够拆卸，方便设备维护
7、含有申请讲话功效，申请时会发出铃声提醒，同时灯圈开始闪烁
8、内置扬声器，声音保真度高，打开话筒后自动静音
9、会议系统脱离电脑使用时，作为一套基础会议系统，可实现以下功效：
。OPEN工作模式，即讲话人数(开机数量)限制和申请功效，可设置同时开启1/2/4台讲话单元，当达成开机数量后，系统进入申请状态模式。
。OVERRIDE工作模式，即优异先出工作模式，达成开机数量后，最先开启讲话单元能被以后讲话单元关闭
。声控开机(VOICE) 工作模式，停止讲话5秒钟话筒会自动关闭
。“讲台”模式，在此模式下，系统中含有会议控制功效主席单元保持常开状态
。可进行表决功效(赞成/反对/弃权)，表决结果及签到人数可在LCD屏上显示
。同声传译功效
10、配合摄像机、视频切换台，使用电脑预设后，可进行摄像机视频自动跟踪
11、能够经过应用软件将任一台代表讲话单元设置为VIP单元
只要整个会议系统中已开启话筒总数不超出6台（包含主席/代表/VIP单元），VIP单元就能够自由开启，最多能够设置32台VIP单元
12、系统含有自动修复功效，支持线路“热插拔”
13、系统主机配置： HCS-4100MC/05连接（用于系统串接级联）：
。6P-DIN标准插头(公头×1)电缆
。6P-DIN标注插头(母头×1)电缆
主席单元除了以上全部功效外，还含有控制会议功效：
1、含有优先权按键功效，能够中止或临时静音正在讲话代表单元
2、在无电脑接入时，含有同意或否决代表讲话申请功效
3、主席单元话筒开启含有优先功效，不受系统限制
4、系统可连接最多100台主席单元，经过软件设置其中一台主席单元含有会议控制功效

3.3 8通道模拟音频输出器HCS-4110M

1、音频信号采取专用高性能DSP进行处理，输出音频效果靠近CD音质，和会代表能够听到清楚流畅语音，会议交流将更轻松愉快
2、采取专用6芯接口和主机连接，并带有一路输出接口，可连接多台模拟音频输出器作为扩展音频输出(最多6台)或连接会议单元(最多12台)
3、含有8路平衡输出接口（RCA接口）
4、前面板含有高亮度LCD显示器，可显示操作模式及语种等信息，并提供简/繁体汉字、英文三种语言系统设置菜单
5、配置一路耳机监听输出接口，可调整选择多种通道进行监听

3.4 HCS-4385A翻译单元

单元说明：
1、全新数字化技术设计，符合IEC60914及标准；
2、1＋63种语言通道；
3、带背光高亮LCD屏能够显示三路语音输入通道和两路语音输出通道信息，并能够经过
外部消息键切换到消息显示界面
4、含有个人音量调整及自动啸叫抑制功效；
5、含有同一通道互锁功效，确保通道和语种之间一一对应；
6、含有间接翻译功效；
7、含有自动中继功效，即当间接翻译时，被监听译员在两个输出通道之间切换时，间接翻译人员不需要手动切换监听通道，自动切换到能听懂语言。
8、现代表讲话速度过快时，译员能够按下请求按键（SLOW）亚求讲话者将讲话速度放慢。
9、翻译单元含有向控制中心呼叫功效，即译员需要技术服务时，能够经过翻译单元按键呼
叫中心人员，并能够双向对讲。
10、含有消咳功效，当翻译人员咳嗽时，可预防咳嗽声音传出
11、经过耳麦进行监听和讲话，还能够经过内置扬声器收听讲话原声和用可插拔式柔性麦管进行译员语音输入
3.5 HCS-826MA红外线语言分配系统
发射主机HCS-826MB/16

◆依据IEC60914及IEC61603第二部分标准设计
◆高度保密性，杜绝外来恶意干扰及窃听
◆使用于小、中到大型国际会议厅或户外会场
◆含有自动电平控制功效(ALC)
◆因为采取较高传输频率(2-6MHz(IEC61603 BAND4)),式接收单元含有超强抗干扰能力，不受灯光干扰
◆连接简单快捷，降低工程难度也降低工程费用
◆采取锁相环技术，发射频率很稳定，稳定度10PPM
◆含有16路译音输出通道可作录音用
◆含有16组语音输入通道，两台HCS-826MA/16级联，最多可同时调制发射多达32种语种
◆主机独有测试功效，可产生多个不一样频率声音，方便系统调试
◆含有报警信号输入接口，当公共报警系统开启时，可自动向全部音频通道发出紧急信息
◆在会议休息期间，能够用辅助模式向全部通道播放音乐
◆内置小型红外辐射器，能够监听各通道效果
◆含有输入电平测试功效，可直接显示输入电平大小
◆含有四路高频红外信号输出接口(BNC)，每个接口可连接10台辐射单元
◆含有输入通道接入指示功效
◆能够经过调整旋钮选择切换输出信号
NORMAL：正常工作，各通道输出对应输入译音信号
MUSIC：音乐模式，各通道传输外部接入音乐信号
ALARM：报警模式，各通道传输报警信号（当公共报警系统开启时，自动切换。）
TEST：测试模式，各通道传输不一样频率音源信号，便于系统测试。
◆可安装在标准19英寸机柜

红外辐射单元HCS-826TB/25

◆超强发射能力，距离可达50米(25W)及30米(15W)
◆采取高频段发射 2－6MHz
◆含有和主机同时开关机功效
◆含有LED工作指示灯
◆含有多个发射功率(15W/25W)机型，可依据会场面积选择配置
◆含有强弱发射能力调整，可依据会场实际情况调整
◆采取手拉手方法进行多台发射单元串联
◆能够固定安装(可灵活调整角度)或用三角支架安装
◆半值发射角：±220

接收单元HCS-826RA/16
◆轻巧接收器，配合头戴式耳机(EP-820A)使用，让使用者倍感轻松舒适
◆各通道收听互不干扰，按钮式选择通道
◆带液晶屏显示功效，可显示通道号、电池状态机信号状态
◆采取锁相环技术(PLL)，接收频率很稳定，稳定度10PPM
◆内置防丢失检测功效
◆按键选台方法，可最多选择接收32个通道
◆信噪比：>55dBv
◆通道隔离度：>55dB
◆音量可自由调整大小
◆外观设计精巧流畅，符合人体工程学
◆接收单元电源采取两节AAA碱性电池或可充电镍氢电池，可连续工作长达60小时
◆精美吊带，可将接收机悬挂于胸前，也可放在上衣口袋
◆在红外线发射有效范围内，接收单元数量增加不受限制
◆不受会场座位限制，在信号发射范围内可任意走动
◆采取专用充电箱HCS-826CHG(每箱可同时为40台单元充电)，在休会期间为接收机进行充电
◆采取耳挂式耳机EP-820A作监听用
◆耳机频响：20-18KHz
◆耳机阻抗：>300Ω
◆耳机总谐波失真:<1.5%
◆耳机规格：32Ω X 2，Φ3.5mm 单声道插头

HCS-835 接收单元储存箱
◆用于接收单元运输储存使用
◆采取高抗震设计，安全可靠
◆每箱可放置100台接收单元
◆尺寸：635 X 380 X 235 mm

HCS-840接收单元充电机箱
◆休会期间能够给接收单元充电使用
◆采取高效率开关电源
◆输入电压：AC110V/AC220V
◆输出电压：DC8V 16A
◆每箱可放置40台接收单元
◆尺寸：635 X 380 X 235 mm

6芯会议系统专用连接线

用于系统主机和讲话单元之间延长连接
采取专用水线＋屏蔽电缆
配置安全可靠连接线卡扣
两端连接头为6PDIN 一公一母,长度：20、30、40、50米
第四章 设备技术参数
4.1全数字会议系统主机技术参数：
主机型号
HCS-4100MA/05
项 目
参 数
麦克风容量
≤4096
声道数量
62CH
频率响应
40 ~ 16000Hz
THD
<0.05%
信噪比
>96dBA
动态范围
>96dB
通道串音
>85dB
主电源
110 OR 220V AC
音频输入
LINE IN: 0.775V BAL.
REC.IN: 0.775V UNBAL.
输入阻抗
100 KΩ
音频输出
REC. OUTPUT X 1
OR.OUTPUT RCA x 2
输出负载
>1KΩ
控制接口
RJ-45
尺寸
430 x 330 x 100mm
整机功耗
410W
重量
10.8 Kg
连接方法
专用电缆（6芯）
连接头
DIN6P+卡套
接头可靠性
OK
遵照规范
IEC 60914
颜色
灰白色
安装
19英寸标准机柜

4.2全数字会议单元技术参数

会议系统分机型号
HCS-4330C/4331D
项 目
参 数
麦克风类型
高指向驻极体
麦克风频率响应
80 ~ 18000Hz
灵敏度
- 46dB/Pa
等效噪声
20dBA(SPL)
最大SPL
125dB(THD<3%)
信噪比
>85dBA
失真
<0.1%
输出频率响应
40 ~ 16000Hz
最大功耗
3.2 W max
外观尺寸
154 x 65 x 133mm
重量(带电缆)
1450g
输出
3.5mm mono jack X 1
通道串音
>85dB
方向性 0°/180°
>20dB(1K)
连接方法
专用电缆（6芯）
连接头
DIN6P+卡套
接头可靠性
OK
遵照规范
IEC 60914
内置信道选择器频率响应
100Hz-16kHz
内置信道选择器总谐波失真
<0.1%
内置信道选择器信噪比
>78dBA
安装方法
台面移动式安装
4.3翻译单元技术参数
项目
参数
项目
参数
单元型号
HCS-4385A
耳机总谐波失真
<0.1%
输出通道
63
信噪比
>85dBA
话筒阻抗
2kΩ
动态范围
>85dB
话筒频率响应
80-16KHz
单元耗电量
24V 80mA
话筒灵敏度
-46dBV/PA
话筒接口
Φ3.5mm mono jack
耳机负载
>16Ω
耳机接口
Φ3.5mm mono jack
耳机音量
1.5V
连接接口
6P-DIN 一公一母
串扰
>85dB
外观尺寸
200(D)X330(W)X40(H)mm
耳机频率响应
100Hz-16KHz
重量
2750g

4.4 8通道模拟音频输出器技术参数
主机型号
HCS-4110M
项 目
参 数
声道数量
8CH
频率响应
80 ~ 16000Hz
THD
<0.05%
信噪比
>85dBA
通道串音
>85dB
主电源
110 OR 220V AC
音频输出
0.775V RCA X 2/CH
输出负载
>1KΩ
尺寸
430 x 330 x 100mm
整机功耗
120W
重量
7.5Kg
连接方法
专用电缆（6芯）
连接头
DIN6P+卡套
接头可靠性
OK
遵照规范
IEC 60914
颜色
灰白色
安装
19英寸标准机柜

4.5 红外线语言分配系统技术参数
红外发射单元HCS-826TB/25

红外接收机HCS-826R/08

红外发射主机HCS-826MA/08
项 目
参 数

项 目
参 数

项 目
参 数
频率范围
2.0~6.0MHz

通道数量
8CH

通道数量
8+1CH
红外辐射功率
15W/25W

调制方法
FM

调制方法
FM/PLL
半值发射角
±22°

接收频率
2.0~6.0MHz

载波频率
2.0~6.0MHz
射频输出阻抗
50 ohm

工作原理
超外差PLL

音频频响
100~14KHz
射频输入
100-mV

中 频
455Hz

预加重
75uS
增益控制
AGC

最大频偏
±7.5KHz

最大频偏
±7.5KHz
故障指示
红色

去加重
150uS

失真
<0.5%
工作状态
LED绿色

AM抑制
>48dB

通道串扰
>70dB
待机状态
LED红色

频响
100~10KHz

HF输出电平
700mVp-p
冷却
对流冷却

信噪比
>55dBA

HF输出阻抗
50 Ohm
待机功耗
8W

失 真
<1.0%

输入阻抗
18K Ohm
功耗
55W

耳机负载
32Ohm~ Ohm

最大输入电平
7.5V
电源
110V/220V AC

最大输出
1.4V RMS@32 Ohm

AGC 范围
30dB
尺寸
211 x 450 x 82mm

耳机连接
3.5mm mono jack

信噪比
> 75dB
重量
3.8Kg

工作电压
2.0~3.6V

译员台接口
DB25 (FEMALE)
颜色
灰白色

开 机
按扭“ON" 和插上耳机

音频输入
RCA 非平衡 X16
原音输入
Ф6.4mm平衡输入X1
音乐输入
Ф6.4mm平衡输入X1
音频输出
RCA 非平衡 X16
功率调整
50% / 100%

关 机
自动 和拔取耳机

射频输出
射频输出BNC插头X4
工作温度
0℃~45℃

关机延时
无信号约60s

工作电压
AC 110/220
温控自动功率调整
有

电 源
AAA NiMH rechargerable

耗电量
40W
发射距离　
50M /25W

700mA x 2cell 65hours

尺寸WxHxD
430 x 325 x 99mm

温度范围
0~40℃

重量
6.5Kg

尺寸
140 x 55 x 18mm

颜色
白色

重量(包含电池)
135g

指示/显示
通道指示

颜色
灰色

电平指示

2位LCD显示器
通道数、电量、信号状态

符合标准
IEC60914

通道选择
按扭开关

IEC61603（BAND4）

对灯光抗干扰性
优良

频率稳定度
10PPM

接收机防盗功效
可选

通道隔离度
>55dB

频率稳定度
10PPM

耳机频响
20-18KHz

第五章 工程范例
5.1 投标设备企业介绍
深圳市台电实业成立于1996年，注册资金人民币3210万元，是深圳市高新技术企业，专门从事现代会议系统设备研发、设计、生产和世界范围销售，是全球领先现代会议系统设备制造商之一，也是“ICCA（国际大会及会议协会）” 中国区唯一一家国际大会会议设施技术支持组员。
台电企业一直以来以优异产品性能和良好性价比来赢得市场。截至3月，台电企业已在全球 89个国家和地域注册了TAIDEN商标和专利，TAIDEN会议系统已遍布中国32个省市区，并进入了美国、英国、俄罗斯、意大利等50多个国家和地域，装备了联合国（纽约）、世界银行（华盛顿）、 APEC首脑峰会和部长级会议（智利）、中俄经济工商界高峰论坛（北京）、第四、第五轮朝核六方会谈（北京）、第二届非盟大会（莫桑比克）、老挝万象东盟大会等大批国际重大会议工程，在中国外上万个政府机构、酒店会议中心、企业和学校得到全方面应用。TAIDEN已成为全球会议系统市
