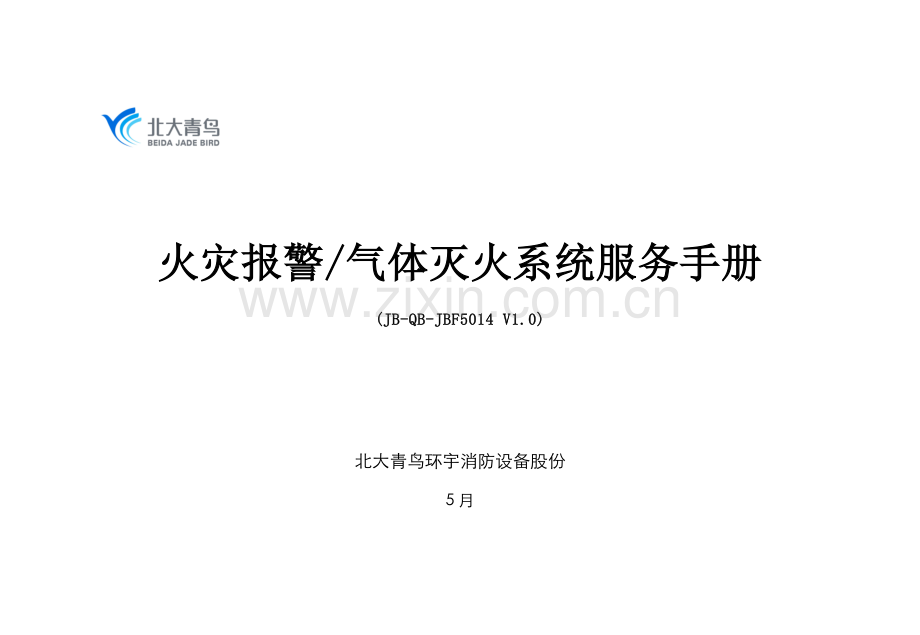

火灾报警/气体灭火系统服务手册
(JB-QB-JBF5014 V1.0)

北大青鸟环宇消防设备股份
5月

目录

概述 1
第一章前期技术指导 1
一、JBF5014气体灭火控制器各板卡功能介绍 1
1. 控制器整体外观及尺寸 1
2. 显示板面板指示灯、按键等功能说明 2
3. 显示盘主要元器件等功能说明 4
4. 回路板主要元器件等功能说明 5
5. 多线盘使用及指示灯、按键等功能说明 6
6. 灭火盘指示灯和按键等功能说明 10
7. 控制器电源使用说明 12
8. 控制器端子排接线说明 13
9. 火灾自动报警系统技术交底记录 16
第二章中期调试 19
一、控制器调试常用操作及设置 19
1. 开箱检查 19
2. 控制器空载检查 21
3. 系统调试 23
4. 气灭盘设置 28
5. 多线盘设置 30
二、编写汉字注释和联动程序 31
1. 气体灭火回路编程方法介绍及举例 31
2. 报警回路的编程方法 34
3. 根据现场情况进行汉字注释和联动程序编写 34
4. 现场进行报警和联动的测试 35
三、联网调试 38
1. 设置控制器本机地址 38
2. 设置组网工作模式 39
3. 设置组网控制器 39
4. 查询组网控制器 40
四、填写调试报告 40
第二章消防检测和验收 42
第四章用户培训 43
第五章客户回访 45
第六章故障分析与排除 46
附录1：壁挂电源配置原则 48
附录2：紧急启停按钮操作及显示（2017.4.21） 50

概述
JBF5014是一款报警、灭火于一体联动型控制器，能够单独负担机房、图书馆等区域火灾报警和气体灭火功效，也能够和JBF-11SF系统进行联网，实现更大系统气体灭火功效。
第一章 前期技术指导
一、JBF5014气体灭火控制器各板卡功效介绍
1. 控制器整体外观及尺寸

外形尺寸： 540mm高×410mm宽×125mm厚
2. 显示板面板指示灯、按键等功效说明
JBF5014控制器显示板使用7寸液晶显示器，控制器一级和二级操作密码等别是111/。各指示灯和按键以下图所表示：

指示灯及按键
状态及操作说明
火警
红色，此灯常亮表示控制器处于火警报警状态
反馈
红色，此灯常亮表示控制器接收到外接设备动作反馈信号
开启延时
红色，此灯常亮表示控制器处于延时开启输出状态,延时结束后灯灭
开启
红色，此灯常亮表示控制器有发出开启命令
系统故障
黄色，此灯常亮表示控制器程序不能正常运行或是存放器内容犯错
消音
红色，此灯常亮表示控制器处于消音状态
屏蔽
黄色，此灯常亮表示控制器处于屏蔽状态，有设备被屏蔽
故障
黄色，此灯常亮表示控制器处于故障状态
运行
绿色，控制器正常运行时此灯闪亮
主电运行
绿色，当控制器使用主电源供电时此灯常亮
备电运行
绿色，当控制器使用备电供电时此灯常亮
3. 显示盘关键元器件等功效说明⑤
⑧
④
③

②
①
⑦
⑨
⑥

①DB9头232串口，用于计算机和控制器传输数据（汉字注释、联动编程等）；
②外CAN端子CANH2和CANL2，用于本机和其它控制器组网；
③外CAN通讯芯片；
④USB接口，用于控制器经过U盘输入、读取数据；
⑤JLINK工具升级接口，用于使用JLINK软件升级工具升级显示板程序；
⑥配接打印机使用；
⑦显示板和液晶屏配接插头；
⑧内CAN通讯芯片；
⑤
⑨内CAN插头，用于控制器内部板卡连接。
4. 回路板关键元器件等功效说明
回路板各元器件以下图所表示：
①
1、2回路为气体灭火回路，连接和气体灭火相关 紧急启停按钮、手自动转换盒、输入输出模块、声光，回路容量为80个现场设备；
③
②
3、4回路为常规功效报警回路，回路容量为200个编址设备；
④
1） ①是JLINK软件升级工具插头，用于给回路升级使用，使用JLINK升级需要把每条回路分别升级。
2） ②每条回路通讯芯片；
3） ③回路板通讯芯片；
4） ④检修开关，用于控制器气灭区检修时使用，正常运行时检修开关处于I状态打开，检修时处于O状态关闭，切断喷洒输出端DC24V电源；
5） ⑤回路板内CAN 24V供电。
5. 多线盘使用及指示灯、按键等功效说明
多线盘面板以下图所表示：
多线盘共有6路联动输出，经过2根线连接5155模块实现对大型消防设备联动控制。JBF5155模块共有两种不一样接线方法，一个是连续输出接线方法（现场控制柜工作需要模块连续输出24V供电），另一个是脉冲点动输出接线方法（现场控制柜需要模块点动输出24V供电即可，控制柜本身能够实现自保持）。多线盘下方全部有手动和自动两种状态指示，该状态仅限于多线盘。而且这些状态能够经过控制器设置菜单进行设置。以下图所表示：
以下图所表示是5155模块两种接线方法：

注：5155模块上有输入和输出两个指示灯
正常监视状态：输入动作灯红色闪亮，输出动作灯不亮；
故障状态：输入动作灯不亮，输出动作灯不亮；
动作状态：输入动作灯红色常亮，输出动作灯红色常亮。
以下是多线盘指示灯和按键说明：
指示灯及按键
状态及操作说明
开启
红色，此灯常亮表示该路输出已经发出开启命令
反馈
红色，此灯常亮表示该路接收到现场动作设备反馈信号
故障
黄色，此灯常亮表示该路处于故障状态
手动许可
绿色，此灯常亮表示控制器可发出手动联动命令
手动严禁
红色，此灯常亮表示控制器不能发出手动联动命令
自动许可
绿色，此灯常亮表示控制器在满足联动程序要求下可发出自动联动命令
自动严禁
红色，此灯常亮表示控制器不能发出自动联动命令
开启键
开启大型消防设备
停止键
停止大型消防设备
6. 灭火盘指示灯和按键等功效说明
5014控制器可同时控制2个灭火分区，每个灭火分区控制输出全部有倒计时开启时间显示窗口、运行、开启、延时、喷洒开启、喷洒反馈、声光开启、自动严禁、自动许可指示灯指示其状态，每路输出全部有开启、停止、声光按钮用来手动控制输出，同时每路还有电子锁用于分别手动控制各自灭火区控制方法。气灭盘以下图所表示：

指示灯及按键
状态及操作说明
时间窗口
l 正常运行时不亮，开启后显示倒计时数字
l - -表示灭火盘上24V电源处于故障状态
l “E”表示分区处于故障状态

运行
绿色，此灯闪亮表示分区处于正常工作状态
开启
红色，此灯常亮表示分区处于开启工作状态
延时
红色，此灯常亮表示分区处于倒计时状态，延时结束后灯灭
喷洒开启
红色，此灯常亮表示分区喷洒信号已经发出
喷洒反馈
红色，此灯常亮表示现场灭火设备已经开启
声光开启
红色，此灯常亮表示分区声光警报器开启信号已经发出
自动严禁
红色，此灯常亮表示分区自动控制方法处于严禁状态
自动许可
绿色，此灯常亮表示分区自动方法处于许可状态
手动许可
绿色，此灯常亮表示控制器手动方法处于许可状态
检修
黄色，此灯常亮表示分区处于检修状态
声光键
控制声光警报器开启和停止
停止键
停止灭火区倒计时内开启状态
开启键
开启灭火区
转换锁
顺时针旋转45度转换至自动严禁状态，逆时针旋转45度转换至自动许可状态

7. 控制器电源使用说明
以下图是控制器电源：（电源YJG型号5201A）
①
④
③
⑤
① 主电接线端子，L/N/PE分别代表火线、零线和地线端子。主电采取AC220V，50Hz；
②
⑦
⑥
② 主电开关；
③ 备电接线端子，备电采取DC24V，7Ah/12V；
④ 备电开关；
⑤ 电源输出端共2路输出。输出1作为系统电源，引致回路板对应端子上。输出2作为联动电源引到端子排24V+、24V-和灭火控制盘，能够为现场设备供电；
⑥ 电源检测线接口，电源多种状态信息经过该端口上传至控制器；
⑦ 备电保险（5A）。
8. 控制器端子排接线说明

端子排示意图

接线端子
端子及接线说明
24V，G
联动电源输出3A，给现场设备供电，正负极性，不能接反
FAULT
故障报警时输出无源闭合信号(触点容量DC24V3A）
FIRE
火灾报警时输出无源闭合信号(触点容量DC24V3A）
SL-，SL+
6路大型消防设备直启线，正负极性，不能接反
L+，L-
4路无极性回路总线，L3，L4为报警回路，容量200点，接青鸟企业全部现场编址部件；L1，L2为灭火回路，容量80点，接青鸟企业声光警报器、输入模块、输入/输出模块、紧急启停按钮、手自动转换盒。
IN1-，IN1+
输入端子1，外接无源输入信号，用于报火警实现联动控制，需配接10K终端电阻
IN2-，IN2+
输入端子2，外接无源输入信号，用于报火警实现联动控制，需配接10K终端电阻
FB-，FB+
喷洒反馈，需配接10K终端电阻
C-，C+
喷洒开启；连接电磁阀式气体灭火设备见下图(1)，需在终端配接终端组件；
连接电爆管式(气溶胶)气体灭火装置间下图2，需在终端配接JBF5183气溶
胶灭火装置控制盒

图 1 喷洒开启输出接线示意图（连接电磁阀式气灭设备如七氟丙烷灭火系统）
图 2 喷洒开启输出接线示意图（连接电爆管式气灭设备如气溶胶灭火系统）
注：若现场使用气溶胶灭火装置需配接本企业JBF5183气溶胶控制接线盒，每个气灭回路最多可配接6只JBF5183接线盒，每只JBF5183接线盒最多配接二台气溶胶灭火装置。
9. 火灾自动报警系统技术交底统计
火灾自动报警系统技术交底统计
时间：
地点：
指导方法：
项目名称：
服务工程师：

员工：

用户参与技术交底人员：

培训内容摘要：
Ø 我企业生产JBF-11SF系列火灾报警系统两总线无极性，每条总线报警回路地址容量是：200个总线地址点和15个数码楼层显示器；当采取液晶楼层显示器时，每台主机最多可连接1024台，且需另配液晶层显卡，每块层显卡可连接32（配接191K）或128（配接291K）台液晶层显。控制器单机最大容量为：16个回路，3200个总线地址点、160路多线控制输出。各现场部件占用回路地址唯一，不可重号。当上述型号控制器需要联网时，最多能够将99台控制器连接成一个报警网络。注：《GB 50116- 火灾自动报警系统设计规范》要求任一台火灾报警控制器地址总数均不应超出3200点，任一台火灾报警控制器（联动型）所控制各类模块总数不应超出1600点，每一联动总线回路连接设备总数不宜超出100点，且应留有不少于额定容量10%余量。
Ø 我企业生产JBF-5010/JBF-5011/JBF-5012型火灾报警控制器为单回路两总线无极性报警系统。其中，JBF-5010报警主机带6路多线控制输出和10路总线控制输出并可组网；JBF-5011报警主机不带多线和总线控制输出，可组网；JBF-5012报警主机不带多线和总线控制输出，不可组网。
Ø 推荐使用线型及注意事项：
A. 总线报警回路使用ZR-RVS-2×1.5mm2；距报警主机最远传输距离：＜1500米；
B. 数码楼层显示器信号线能够直接连接到对应报警回路总线上，距报警主机最远传输距离：＜1500米；DC24V电源线可从本层就近连接；
C. 液晶楼层显示器信号线应从控制主机上液晶层显接口卡直接引线至该卡所连接相关液晶层显上。使用线型：ZR-RVS-2×1.5mm2，距报警主机最远传输距离：1200米；DC24V电源线可从本层就近连接；各液晶层显间线路采取手拉手连接。
Ø 为便于调试编程，提议各楼层同类型设备按次序编址。
Ø 我企业专线联动系统分为2种类型，线制不一样，配接专线切换接口盒类型也不一样，以下：
A. 4线制，其中控制线2根、电源线2根（DC24V电源线可在被控设备周围就近取用），每台专线联动控制设备配接1只JBF-155F型切换接口盒，安装于被控设备控制箱内。
B. 2线制，每台专线联动控制设备配接1只JBF5155型切换接口盒，2根控制线连接至JBF-11SF报警主机，DC24V由JBF5155模块输出，安装于被控设备控制箱内。
Ø 我企业生产JBF5014壁挂式气体灭火控制器，系统容量：2路报警回路、2路气灭控制和6路专线控制，含有组网和报警功效，气灭回路（2总线无极性，容量80点）可配接紧急启停按钮、声光、警铃（需配输入输出模块）、气体释放灯（需配输入输出模块）和手自动转换盒，报警回路（2总线无极性，容量200点）可配接本企业烟感温感使用。我企业生产JBF5015/JBF5016壁挂式气体灭火控制器，系统容量：JBF5015（4区）/JBF5016（2区），有组网功效但无报警功效，需配合火灾报警控制器使用，气灭回路容量80点（2总线无极性），可配接紧急启停按钮、声光、警铃(需配输入输出模块)、气体释放灯（需配输入输出模块）和手自动转换盒。
A. 气体灭火控制器需依据现场情况配用壁挂电源，控制多组钢瓶阀电源线不得小于2.5 mm2
B. 气溶胶灭火装置需配接本企业JBF5183气溶胶控制接线盒，每个气灭回路最多可配接6只JBF5183接线盒，每只JBF5183接线盒最多配接二台气溶胶装置。
C. 每路气灭控制输出需在气体灭火装置端配接终端组件（输入端区分极性，输出端无极性）。
Ø 我子企业生产JB-TG-JF992型可燃气体报警控制器含有组网功效，单机容量768点：8个回路，每个回路可带96只JF-D16探测器。JF-D16探测器为4线制（2总线和24V电源线）。
A. 报警总线推荐线型：ZR-RVS-2×1.5mm2
B. 电源线推荐线型：NH-BV-2×2.5mm2
Ø 使用可燃气体探测器工程应依据探测器数量多少单独配置壁挂式联动电源，实现现场供电。
Ø 我企业生产消火栓报警按钮依据线制不一样分为以下两种类型：
A. 4线制，每只消报除2根报警总线外另需4条线（2根启泵、2根反馈）至消防泵控制箱，推荐线型：ZR-BV-4×1.5mm2。
B. 2线制，每只消报只需要2根报警总线连接至报警主机，推荐线型：ZR-BV-2×1.5mm2。
Ø 我企业生产JBF4141输入输出模块接线方法为：四总线，信号线采取ZR-RVS-2×1.5mm2，电源线采取NH-BV-2×1.5mm2导线；为了使现场接线更方便，可将模块1端子(24V+)和7端子(NT)短接，屏蔽输出线路检测功效，不用配接二极管和10K终端检测电阻。
Ø 我企业生产JBF4143输出模块接线方法为：四总线，信号线采取ZR-RVS-2×1.5mm2，电源线采取NH-BV-2×1.5mm2导线；为了使现场接线更方便，取消了输出断路检测功效，模块不可再接终端检测电阻。在配接非青鸟供货音箱时需注意JBF4143输出端需要串接电容，通常选择1微法独石电容。
Ø 消防广播系统应依据配置功放数量多少进行布线，每台功放全部需单独输出两条音频信号线，广播线必需单独穿管布线。
A. 推荐线型：ZR-RVS-2×1.5mm2。
Ø 多线消防电话系统采取2N线制，即每个多线电话分机应独立使用一对电话线，同时不允很多部电话分机并接使用。
A. 推荐线型：ZR-RVS-2×1.5mm2。
Ø 总线消防电话系统采取有极性二总线形式，每台主机最多可连接99门总线电话分机或总线模块，电话插孔必需经过电话模块接入总线电话系统或将手报电话插孔经过2根线并接后连接至总线电话主机单路通话端子。
A. 推荐线型：ZR-RVS-2×1.5mm2。
B. 本系统电话总线干线及各总线分支总长度＜1500米，为了确保通话质量电话线单独穿管布线。
Ø 消防联动电源在布线是应依据电源数量进行，每台联动电源全部需单独输出两条电源线。
Ø 联动电源线提议线型：主干线：ZR-BV-2×2.5~4.0mm2支路线：ZR-BV-2×1.5~2.5mm2。
Ø 每只JBF4171隔离模块后可连接现场部件≤32只，且支持环形连接。
Ø 每只JBF4137中继模块最多可连接20只非编址型感温探测器，需串行连接。
Ø 每条报警回路最多可连接8只防爆安全栅，每只安全栅后可连接防爆烟感、温感、手报≤20只。
Ø 联网线必需采取ZR-RVS-2×1.5mm2，控制器间需手拉手组成菊花链连接。
备注：此《火灾自动报警系统技术交底统计》中之内容仅作为我企业产品安装、配线之基础依据，其它未尽事宜及相关产品技术参数请参考我企业《产品应用设计说明书》。

用户意见：

用户单位：签字：日期：
培训有效性评价：

用户已掌握培训内容；
其它：

培训人：日期：

填表说明：
上表格是我企业在进行技术交底（施工指导）时采取一个标准格式统计表。技术人员应针对该项目所使用设备根据表格上内容进行针对性介绍。以避免施工方在施工过程中因为对产品性能、布线要求、安装位置等没有充足了解造成麻烦。交底完成后请参与培训人员签字确定（一式两份，培训人和被培训人），培训人将此文件带回企业进行存档。

第二章 中期调试
一、控制器调试常见操作及设置
1. 开箱检验
打开包装以后第一时间检验控制器外观是否有破损地方。然后检验控制器内部各板卡、电源、电池等是否连接正常，看有没有松动现象。同时检验控制器上产品标签、合格证、A签（2个）是否齐全。
以下图是JBF5014控制器产品标签、协议号和A签图片

① 控制器CCC标准标签 ② 控制器A签

③ 控制器B签，B签另一面就是合格证 ④ 控制器产品标签
控制器安装方法：
1） 控制器采取壁挂式安装方法，其主显示器高度宜为1.5到1.8米，其靠近门轴侧面距墙不应小于0.5米，正面操作距离不应小于1.2米；
2） 控制器应安装牢靠，不应倾斜；安装在轻质墙上时应采取加固方法；
3） 注意控制器防护和敲落孔封堵，避免掉入杂物或小动物造成主机烧毁。
2. 控制器空载检验
1） 使用万用表检验接入控制器主电交流220V是否正常，电源确定正常后，在控制器空载情况下接通控制器电源，打开控制器出现正常运行界面；以下图：
开机以后首先看控制器是否处于正常运行状态，听控制器是否有异响存在，闻控制器是否发出异味。假如出现上述任何不正常现象立即关机进行检验。
2） 查询控制器系统配置，检验是否和现场控制器实际回路板、多线盘、总线盘等数量配置一样。假如查询发觉实际板卡数量和控制器查询不一致，能够经过系统配置菜单进行重新配置，确保配置数量和实际板卡数量一致；
以下图操作进行系统配置：

3） 控制器配置好以后，观察每条回路巡检指示灯巡检是否正常，同时使用万用表测量回路板每条回路输出电压是否正常。每条回路在空载情况下输出电压全部是DC18~26V跳变；
4） 控制器空载检验正常后，关机。开始进行控制器负载外线检验，回路上连接好现场部件后，回路线间阻值随回路上所接现场部件多少而改变。即回路所带部件越多，回路间阻值越小。（回路在满负荷状态下，线间阻值应大于5KΩ，每根回路线对地阻值大于3MΩ；24V线每根线和地之间电阻也大于3MΩ；专线每根线和地之间电阻也大于3MΩ）假如经测试线路阻值达不到上述要求，就不能够进行开机调试。
3. 系统调试
1） 测量线路没有问题以后就能够在关机状态下把回路线接入控制器端子排上对应端子，注意3、4回路为报警回路，1、2回路为对应1区、2区灭火回路。线路接好以后能够开机经过测试菜单中回路状态信号浏览进行查询上点情况。以下图：
Ø 点位正常情况下在柱状图上电流值大约在6mA左右，表格中每个点位显示在20左右为正常。如上图1~40号是正常状态；
Ø 点位重号情况下在柱状图上电流值大约在13mA左右，正常值两倍左右。如上图41、43号是重号状态；
Ø 点位火警或反馈情况下在柱状图上电流值大约在19mA左右，表格显示50到60。如上图42、44号是火警或反馈状态；
Ø 空号或设备没上线柱状图和表格中对应点位全部是空白。
2） 确保回路状态信号浏览中数据正常以后，就能够开始自动登记。在自动登记之前能够把控制器运行模式在系统-运行模式菜单中改成调试运行，调试模式下，界面不会自动切换，不用频繁输入密码，方便系统调试阶段进行设置、查询等操作。

经过安装菜单中回路部件自动登记选项对设备进行登记。
自动登记完成以后控制器会进行自动复位。复位以后进入查询菜单查询注册登记地址看登记数量和类型是否完全一致。

备注：在1、2两个灭火回路里探测和大于80号地址设备是不能被登记上线。

在查询注册地址时要注意选择查询回路号，1、2回路是在查询灭火回路上设备数量和类型，如上图1回路中紧急启停按钮、手自动转换盒、输入模块和输入输出模块。查询3、4回路是在查询报警回路所带设备，如上图3回路中感烟、感温、手报、消报、输入模块和输入输出模块。
假如查询发觉和现场实际安装设备不一致，需要到现场进行检验找到没有上线原因。问题处理完后能够自动登记也能够进行单个地址手动登记或解除。

4. 气灭盘设置
每台5014控制器能够带两个气体灭火区。经过以下图操作进行气灭分区登记和查询。

灭火区数据设置说明
回路输入1 输入2 灭火故障检测
延迟时间
喷洒时间
设置为1表示进行登记操作
设置为0表示不进行登记操作
指喷洒开启延迟时间，可设置0~30秒
喷洒动作连续时间，可设置1~600秒
依据上图设置完灭火区后查询灭火配置是否正确，看一下以上设置是否成功。
备注：上述设置完成后，该气灭区多种功效才被开放。
延时时间通常情况下全部是设置为30秒，假如现场不使用IN1和IN2两个开关量，输入1和输入2能够设置成0。IN1和IN2两个开关量通常见于联动气灭区报警点不在5014主机上，而是需要其它厂家控制器提供报警信息联动气灭区时，经过编程必需同时使用IN1和IN2两个开关量去联动气灭区。
5. 多线盘设置
依据现场使用风机或泵数量进行多线检测设置和查询。按功效键然后进入安装菜单，选择设置多线登记及故障检测

多线检测数据设置说明
登记标志
故障检测
外设消防泵
设置为1表示进行登记操作
设置为0表示不进行登记操作
设置为1表示检测多线线路故障
设置为0表示不检测多线线路故障
把多线盘用于控制消防泵那一路设置成 1 ，当该路多线接收到消防泵开启反馈信号后，系统中消火栓按钮上反馈灯会被全部点亮。
不使用消防泵多线盘均设置成0即可
二、编写汉字注释和联动程序
1. 气体灭火回路编程方法介绍及举例
以下是联动编程方法说明：
1) 上面讲到主机每个灭火回路有两组开关量IN1和IN2，这两组开关在编程时依据所在回路不一样用1-91，1-92或2-91,2-92地址表示。通常见在气灭区报警点不在5014主机上，而是需要其它控制器（而且不是北大青鸟厂家控制器）提供报警信息联动气灭区时，经过编程使IN1和IN2两个开关量去联动气灭区；
2) 编程时使用93号表示气灭分区喷洒联动地址，开启喷洒命令。编程示比如：
①能够使用烟温感直接联动开启气灭区Y(1-93)=A1(气灭区内烟感)*A1(气灭区内温感)，比如：气灭区内烟感为3回路1、2号，温感为3回路3、4号，编程为Y(1-93)=A1(3-1,3-2)*A1(3-3,3-4)；
②使用91、92两个开关量联动气灭区，通常情况一个开关量接收气灭区内烟感报警信号，一个开关量接收气灭区内温感报警信号。Y(1-93)=A1(1-91)*A1(1-92)表示1区IN1、IN2两组输入同时接收到报警信号后联动1区喷洒开启。
注：编写联动关系时，切记要用一只烟感一只温感（如没有温感，使用一只烟一只手报，或两只烟感）同时报警作为触发喷洒信号。
3) 94为声光联动地址。Y(1-94)=A1(气灭区内烟温感)或Y(1-94)=A1(1-91,1-92)表示气灭区内任意一个烟温感报警联动气灭区内声光开启。比如：气灭区内烟感为3回路1、2号，温感为3回路3、4号，编程为Y(1-94)=A1(3-1~3-4)；
4) 97号为声光组，气灭区内声光（用于提醒气灭区内人员撤离）需要放进这个声光组中，经过上面94号声光联动条件能够开启声光组，声光组内声光全部会动作。比如：1回路地址6号和7号为气灭区内声光警报器，气灭区内烟感为3回路1、2号，温感为3回路3、4号。1区报警时同时开启这两个声光，则需输入语句Y(1-97)=A1(1-6~1-7)；Y(1-94)=A1(3-1~3-4)；
5) 98号为辅助输出组，通常包含经过控制模块控制灭火区内门窗等设备。只有把对应设备模块编入辅助输出组在分区开启时才能联动。联动具体条件实际就是灭火区延时时间二分之一，辅助设备是不能单独开启。比如：1回路5号地址为输入输出模块，在声光开启后要开启1-5辅助设备。编程以下：Y(1-98)=A1(1-5)；
注：辅助组联动触发条件是设置喷洒延时二分之一。比如：设置喷洒倒计时为30秒，辅助设备就会在倒计时15秒开启。假如喷洒倒计时为20秒辅助设备就在倒计时10秒开启。
6) 99号为喷洒应答组，通常设置于保护区门口气体释放灯、火灾警铃等设备需一对一配接输入/输出模块进行控制，将这些输入输出模块放入99号组内。
当主机接收到气灭区喷洒反馈后即会联动对应喷洒组模块。比如：1回路9号和10号分别为控制该区气体释放灯及警铃输入/输出模块地址，则需输入程序Y(1-99)=A1(1-9,1-10)。
注：此条程序是使用喷洒回复信号作为触发条件，开启气体释放灯和警铃。放入99号组内设备是不受手自动控制
2. 报警回路编程方法
5014主机3、4就是常规报警回路，对于3、4回路编程方法就是根据常规报警主机编程就能够。
3. 依据现场情况进行汉字注释和联动程序编写
能够经过编程软件或经过键盘手动在控制器上编写汉字注释和联动程序
Ø 能够经过使用V2.0.1版本编程软件进行汉字注释和联动程序编写，分别选择软件中汉字注释和联动编程选项。汉字注释就是把每个点位对应对应位置编写清楚，每条汉字注释最多16个字。联动程序就根据上边介绍方法进行编写即可。编写完成后把控制器设置成自动严禁状态，就能够经过串口线把汉字注释和联动程序传入控制器内，并在控制器查询菜单中查询传入数据是否正确；
Ø 经过控制器键盘手动编写汉字注释和联动程序，在控制器自动严禁状态下，选择设置菜单中汉字注释信息和联动编程，经过键盘完成编写。

4. 现场进行报警和联动测试
汉字注释和联动程序传入控制器以后就能够开始测试报警和联动是否正常了。分别采取手动和自动两种方法进行测试。
注：测试之前要把钢瓶电磁阀取下或摘线，避免因误操作造成误喷
1) 手动测试；
手动点击气灭盘上开启按钮或按下气灭区门口紧急启停按钮，按下以后气灭盘上会开始倒计时30秒，门内声光会动作。倒计时15秒时辅助设备会自动开启。倒计时0秒喷洒开启，喷洒开启以后短接反馈端，此时门口警铃和气灭灯会自动动作。
灭火区手动状态设置：
经过设置菜单中可设置灭火方法手动状态，只有在手动许可情况下点击气灭盘上开启按钮才能够手动开启气灭区。

2) 自动联动测试；
只要烟感和温感同时报警时，并把控制器灭火自动方法设置成自动许可状态，控制器就会自动开启对应灭火分区。气灭盘开始倒计时30秒，门内声光会动作。倒计时15秒时辅助设备会自动开启。倒计时0秒喷洒开启，喷洒开启以后短接反馈端，此时门口警铃和气灭灯会自动动作。
改变灭火区自动开启状态，共有四种方法。
Ø 在菜单里设置，设置灭火区自动方法；

Ø 经过控制器面板上自动严禁自动许可钥匙开关来设置；
Ø 经过手自动转换盒上钥匙开关来设置；
Ø 和青鸟报警主机组网时，还可经过上位机设置，改变气灭主机自动严禁许可状态。在控制器处，设置灭火自动方法页面下，输入气灭主机地址号，灭火区号。改变状态后，按确定键。
注：控制器手自动转换标准：现场优先、严禁优先（紧急启停按钮不受控制器手自动控制，即在手动严禁情况下，现场开启紧急启停按钮，控制器也会进入喷洒程序）
3) 测试完成以后查询报警和联动信息是否正常。
Ø 查看报警信息地址、设备类型、注释信息是否和实际（图纸）一致；
Ø 查看现场设备开启是否是在满足联动条件下动作；
Ø 查看现场设备动作情况是否满足规范要求；
Ø 查看现场设备动作后反馈是否正常；
Ø 查看上述报警联动信息是否进行了自动打印；
Ø 查看上述报警联动信息是否在控制器历史统计中有存放。
三、联网调试
1. 设置控制器本机地址
JBF5014控制器可和11SF、5010、5011控制器组网，最多组网99台。组网情况下本机地址能够设置为1~99
2. 设置组网工作模式
控制器能够设置为主机和从机两种模式，主机模式能够接收其它控制器发出火警、故障和反馈信息，同时能够查出和本控制器组网其它控制器机器号；从机模式不能接收其它控制报警、故障和反馈信息，也不能查出组网其它控制器机器号。
3. 设置组网控制器
设置组网控制器即在本控制器上登记其它和之组网控制器，能够经过下面菜单对控制器进行登记。登记完成后才能够组网成功，接收火警等信息。
4. 查询组网控制器
能够经过查询组网控制器查出现在一共有几台控制器进行组网，几台正常几台故障。查询组网正常以后就能够进行报警等信息测试，看主机是否能够正常接收。

四、填写调试汇报
测试完成没有问题以后，要将控制器控制方法设置为手动许可、自动严禁。将工作模式设置为正常模式，并认真填写调试汇报，请现场责任人确定签字。
工程调试完成后应将本项目标服务统计（多种表格）和该项目最终版调试资料（汉字注释、联动程序电子版）交给企业相关人员审阅和存档。

第二章 消防检测和验收
系统测试正常后，应申请检测和验收。检测和验收期间，应配合施工方和甲方进行测试，并填写工程检测验收汇报。

第四章 用户培训
工程检测验收后，应对甲方日常值班人员进行实地培训，并填写用户培训统计表。
用户培训统计
培训时间：

培训地点：

培训方法：面授及实际操作
工程名称：

工程地址：

员工：
培训内容：
火灾自动报警系统：
气体灭火报警系统：
电气火灾监控系统：
防火门监控系统：

施工单位名称：
施工单位联络人：联络电话：
甲方联络人（直接用户）：联络电话：
参与培训部门/人员：

培训内容摘要：
为用户提供相关资料（控制器使用说明书、相关工程资料、图纸等）；
讲解火灾自动报警及联动控制系统、应急广播系统、消防电话系统、防排烟系统、消火栓系统、水喷淋、气体灭火系统等组成和分布情况；
介绍报警控制主机使用方法，报警发生后应对方法、步骤和注意事项（如用户已经有消防预案则按预案要求实施）；
介绍系统在自动或手动状态下工作区分，在有些人职守情况下应
怎样操作；
讲解上述各个子系统使用方法、注意事项及简单故障判别和排除方法（怎样屏蔽故障点、怎样开启或停止相关设备、怎样开、关打印机、更换打印纸等）；
介绍多线盘使用方法，经过多线盘控制大型消防设备（如消防水泵、喷淋泵、排烟风机、送风机等）手、自动控制方法。
介绍消防广播系统组成、使用方法和注意事项；
介绍消防电话系统组成、使用方法和注意事项；
介绍消防电源系统组成、使用方法和注意事项；
介绍气体灭火系统使用方法及注意事项：气体灭火控制器（盘）怎样进行手自动设置、怎样进行紧急开启、在什么条件下能够撤消紧急开启命令、紧急启停按钮怎样使用等内容。
电气火灾监控系统基础操作及各项功效；
CRT图形显示系统基础操作及各项功效；
解答用户提出多种相关问题；
其它内容：
用户意见：

培训有效性评价：

用户已掌握培训内容；
其它：

培训人：日期：

第五章 用户回访
每个项目标技术服务工作完成后一段时间，对项目进行系统使用回访，内针对系统运行、使用操作等方面进行全方面了解用户反馈，并填写工程回访统计。
工程回访统计
工程名称

工程地址

联络人

联络电话

回访原因
定时回访
用户要求
特殊原因（请说明）
系统测试统计
报警系统运行情况；
联动系统运行情况；
消防广播系统运行情况：
消防电话系统运行情况；
消防电源系统运行情况；
其它：
情况统计

服务工程师
用户确定
署名：

日期：
单位名称：
用户署名：
日期：

第六章 故障分析和排除
序号
故障现象
原因及处理方法
1．
主电故障
1 AC220V电源缺失，查看电源是否正常。
2 AC220V电源线未接好，查看电源线是否接好。
3 电源检测线接触不好，查看信号线接触是否良好。
2
备电故障
1 电池电量不足，充电或更换新电池。
2 电池连接线接触不好，检验连接线。
3 保险管损坏，更换保险管。
3
回路故障
1 回路线问题，检验回路线线间和对地阻值是否满足要求。
2 线路板损坏，需要更换线路板。
4
系统故障
1 控制器CPU硬件损坏，更换显示板。
2 控制器软件故障，重新更新软件程序。
5
现场部件故障
1 接线问题，检验接入设备线路电压电阻是否满足要求。
2 现场部件损坏，需要更换部件。
6
多线故障
1 接线问题，检验线路是否短路等。
2 多线配接模块损坏，更换配接模块。
3 5155模块电阻压错，检验电阻阻值是否正确并压好
4多线盘损坏，测量多线盘电压输出是否正常
7
灭火24V故障
1 供电线路故障，查看24V电源线是否存在短路接地现象。
2 检修开关处于打开状态，关闭检修开关。
8
91开关故障
IN1输出端未接10K终端电阻，配接终端电阻。
9
92开关故障
IN2输出端未接10K终端电阻，配接终端电阻。
10
喷洒反馈故障
反馈输出端未接10K终端电阻，配接终端电阻。
11
喷洒故障
喷洒输出端未接10K终端电阻，配接终端电阻。
12
自动联动故障
1 控制器、灭火区未处于自动许可状态，更改设置。
2 未设联动关系或联动关系错误，设定/修改联动关系。
3 联动部件损坏，更换联动部件。
4 供电、联动线路故障，检验连线。
13
手动控制故障
1 控制器未处于手动许可状态，更改设置。
2 联动部件损坏，更换联动部件。
3 供电、联动线路故障，检验连线。
14
多线设备不开启
1 多线检测未登记，设置多线检测登记。
2 现场消防设备未供电，给消防设备供电。
3 现场消防设备未处于自动控制状态，更改设置。
15
打印机不打印
1 打印机未处于开启状态，开启打印机。
2 打印机打印类型不包含显示统计，更改打印类型为全部信息。
16
紧急停止按钮故障
1紧急启停按钮停止键按下未复位
附录1：壁挂电源配置标准
JBF5014气体灭火控制器每个气灭区最大喷洒开启电流为2A，若气体保护区内气体灭火装置开启电流大于2A时，需要单独增加壁挂电源进行供电。
增加壁挂电源开启气体灭火装置方法
