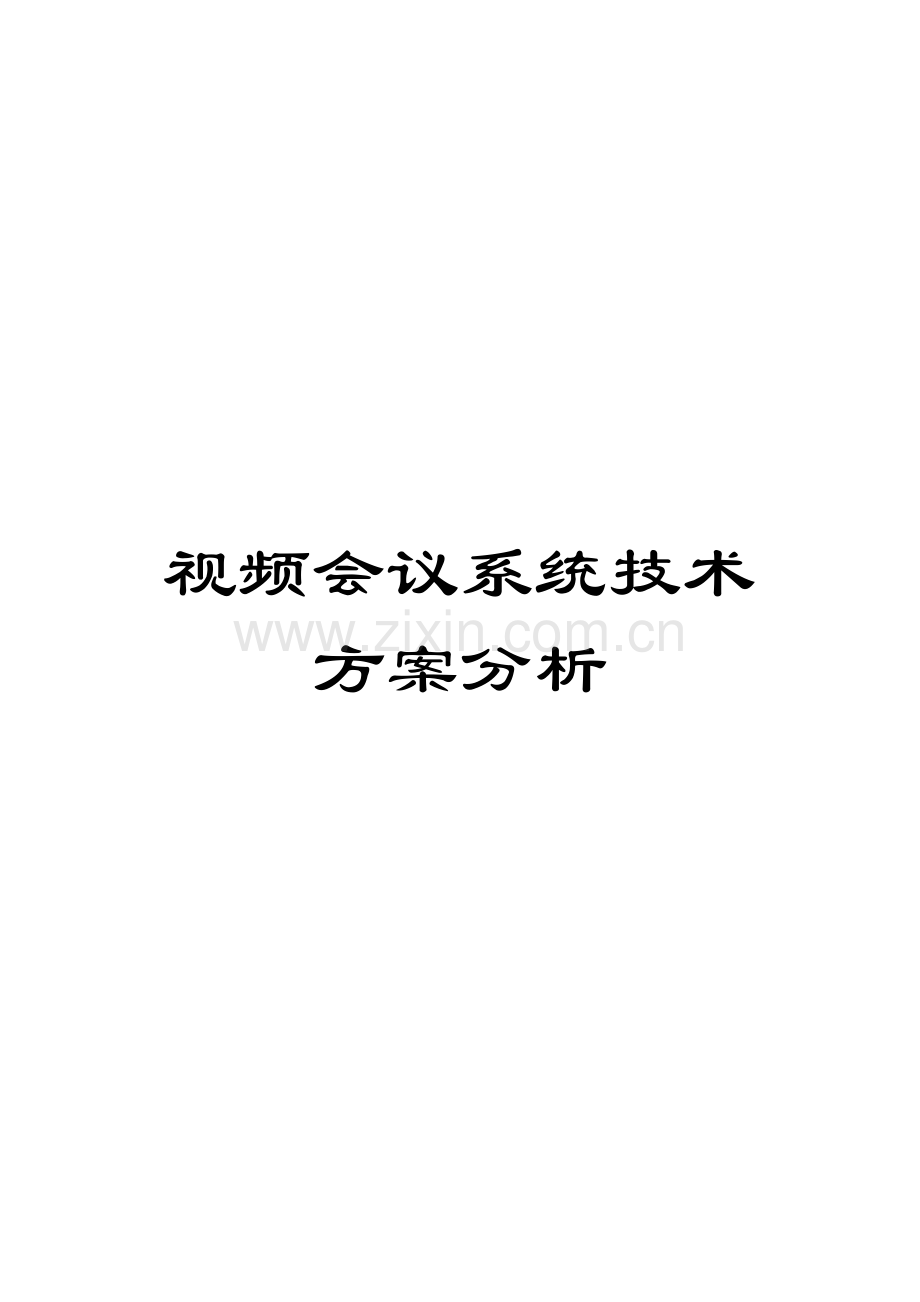

视频会议系统技术方案分析模板.doc

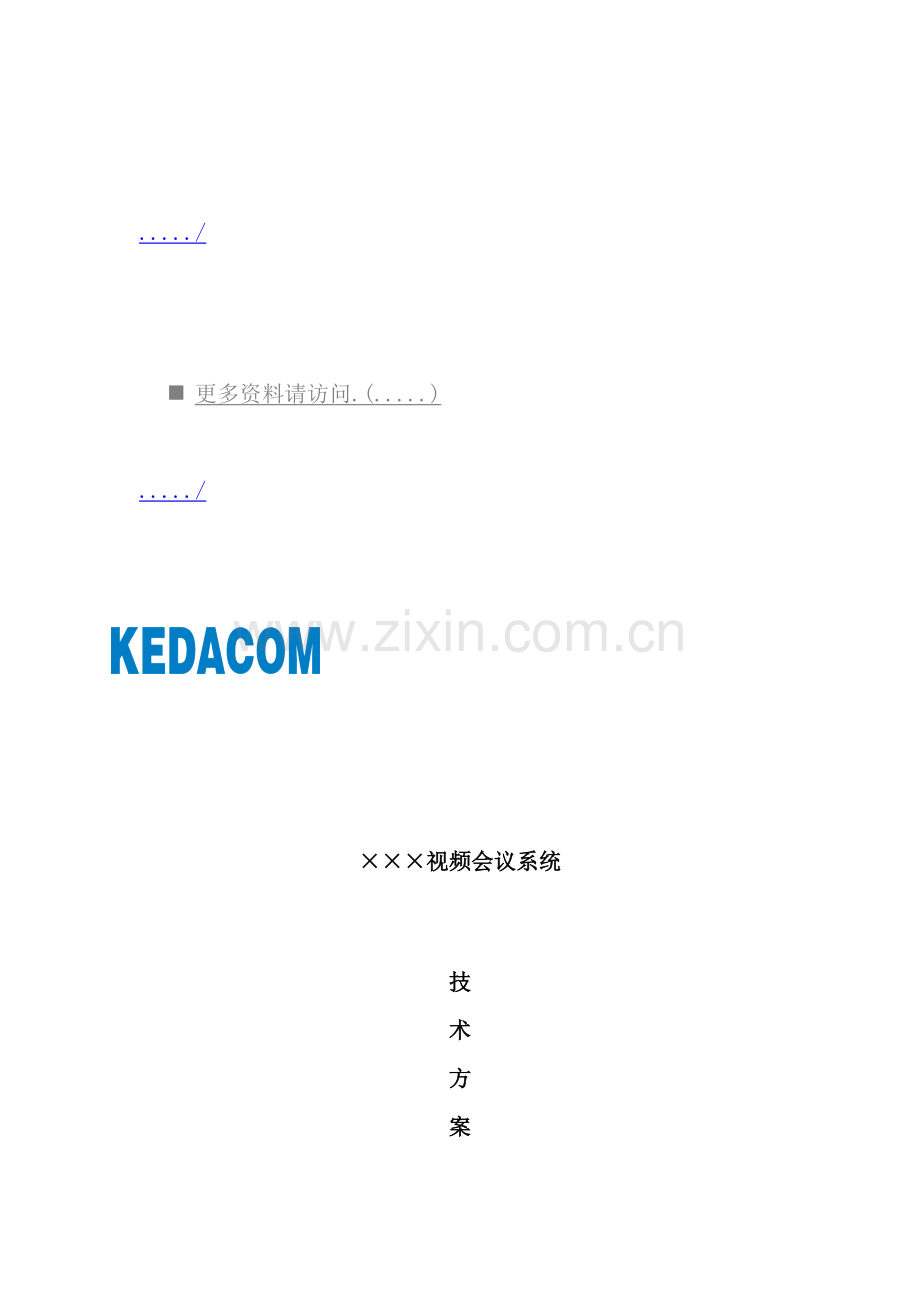

视频会议系统技术方案分析./n 更多资料请访问.(.)./ 视频会议系统技术方案苏州科达科技二OO五年十一月目 录第1章 序言11.1科达企业介绍21.2科达KDV视频会议产品介绍4第2章 方案设计52.1项目需求52.2设计依据72.3设计标准72.4需求分析及设计提议82.4.1组网方法82.4.2视音频编解码标准92.4.3系统设备结构及安全可靠性112.4.4系统容量及会议速率112.4.5系统功效122.4.6系统级联(可选)142.4.7会议室终端功效提议152.4.8桌面会议终端功效提议(可选)152.5系统方案162.5.1组网拓扑图162.5.2组网说明182.5.3设备配置说明19第3章 系统功效及应用223.1召开远程会议223.2召开分组会议233.3召开自助式会议233.4双视频流233.5T.120数据会议(可选)253.6桌面会议(可选)263.7电话接入和备份(可选)273.8电视墙显示(可选)273.9多画面显示(可选)283.10视频监控功效(可选)283.11流媒体功效(可选)293.12多点控制单元MCU功效303.13视频会议终端功效32第4章 系统管理364.1网络管理364.2会议管理37第5章 方案特点405.1优异性405.2兼容性405.3扩展性(可选)415.4安全性415.5可靠性415.6易用性425.7功效丰富性42第6章 设备介绍436.1多点控制单元KDV8000A436.2多点控制单元KDV8000B(可选)456.3高清视频会议终端KDV8010A466.4标清视频会议终端KDV8010C(可选)486.5桌面会议终端软件KDV8012(可选)496.6录像和点播软件KDV8020(可选)506.7网管软件KDV8030516.8会议控制台软件KDV804052第7章 会场环境要求547.1视频会议室总体设计要求547.2视频会议室大小和环境547.3会议室布局557.4会议室照度557.5传输条件567.6供电系统56第8章 工程计划(可选)588.1工程实施承诺588.2工程组织机构588.3工程进度安排598.4具体实施步骤608.5验收61第9章 售后服务承诺649.1售后服务体系649.2响应和故障恢复时间649.3用户现场培训659.4备品备件和产品升级659.5用户档案659.6质量确保期669.7巡检669.8质保期后服务669.9保修范围66第10章 质量确保6710.1工程设计质量确保方法6710.2施工质量确保方法6710.3维修质量确保方法6810.4专业培训方法68第11章 技术培训(可选)6911.1培训中心6911.2培训老师6911.3培训体系7011.4课程设计7011.5培训费用7011.6培训考评7111.7培训对象7111.8入学要求7111.9培训目标7111.10本项目培训计划72附:科达企业视频会议系统部分用户名单73第1章 序言伴随全球步入信息化时代,大家对了解事物、交换信息要求已经从纸、笔、书本、话音等发展到经过声光电信号等多种方法更正确、愈加快捷、更丰富地表示出来。在需求推进下,多媒体计算机技术和通信技术相结合,逐步发展成为一个新边缘技术多媒体通信技术。个人计算机普及、微电子技术和多媒体技术飞速发展、综合业务数字网建立及运行商宽带线路资费逐步下降,有力地推进了多媒体通信发展。从中国信息化发展情况来看,国家级骨干网、宽带城域网、接入网和专网不停建设和完善,为数据、视频、语音等多业务综合传输和融合应用提供了方便可靠平台,其中视频通信以其信息量大、使用方便、沟通自然优势,其发展更是令人瞩目。视频通信是多媒体通信经典应用,视频会议系统是指两个或两个以上不一样地方个人或群体,经过传输线路及多媒体设备,将声音、影像及文件资料互传,达成即时且互动沟通,以完成会议目标系统设备。视频会议系统自从推出以来,大大节省了和会人员交通费、食宿费、会议场地费、文件印刷费等等,还可节省领导宝贵工作时间,为处理文山会海问题开辟了一条全新道路。视讯应用在政府、军队、教育、金融、交通、能源、医疗、企业等行业开始普及。多年来伴随图像技术不停发展和网络普及,视频会议系统应用已从单纯开会发展到基于网络多个交互式视频应用,如专网调度和管理、销售和推广、紧抢救援、作战指挥、远程教育、远程医疗、远程协作等,在各行各业所带来社会效益和经济效益也快速提升。苏州科达科技很荣幸能够有机会提供一份技术提议方案。在此次方案中,我们努力争取将每一细节问题叙述清楚,并提供一整套系统建设意见。我们视频会议系统方案不仅能够满足今天在业务和技术上各项要求,还能确保系统满足未来五到十年发展需求。在这个视频会议系统中,我们采取了目前优异成熟视频会议技术,并利用了很有针对性视频会议产品,集中表现了视频会议系统优异性、标准化、安全性、可靠性、可扩展性、易操作性和经济实用性等基础标准。1.1 科达企业介绍科达企业成立于1995年,专注于通信网络产品研发、生产、销售、系统集成及一体化服务,以卓越视讯、数据、语音技术为运行商、专用网及企业用户提供专业通信网络处理方案。科达企业关键产品有DSL系列综合复用设备、KDV系列视频会议设备、KVP系列VoIP语音设备、KDM系列视频监控设备。科达是中国最关键视讯厂商之一,含有国际领先视讯技术和产品;同时也是中国最大综合复用设备提供商,提供完善”三网合一”处理方案。 科达企业于 7月28日在海外成功上市, 8月8日在北京正式公布了支持H.264最新视频编码技术全线视讯产品。成为中国第一家以视讯产品为主营业务海外上市企业。科达企业现有职员600余人,在中国建立了29个分支机构,并在上海和苏州建立了研究中心。科达上海研究所现有职员160多人,是中国领先视频通信研究所。科达产品广泛应用于电信、网通、移动、联通、铁通等电信运行商及公安、法院、检察院、电力、人防、政府、水利、机要、军队、武警、消防、交警、税务、工业厂矿、教育、医疗等众多专网领域,年销售额逾亿元。科达在专用网领域取得了骄人业绩, 被列为中国电子政务IT100强视讯类第一名。 继续占据中国电子政务IT100强视讯类第一名。科达把自主知识产权和技术优势作为关键竞争力,每十二个月超出销售额12研发投入保障科达技术领先,产品已经取得信息产业部和中国人民解放军总参谋部进网许可。科达企业客服、营销队伍达300人,遍布于中国29个省、直辖市、自治区,提供当地化服务和支持,深入提升针对用户响应速度和效率。推行国际优异管理模式,科达前后导入了ISO9001、ERP、CRM、CMM。在产品开发、质量控制、供给链管理、财务管理、售后服务、用户关系管理等方面,科达建立了一整套规范体系,为用户提供优异技术、高性价比产品和完善服务。”KEDACOM”是科达全新品牌。在深耕细作、创新超越道路上,在诚信服务和用户共同成长历程中,在放眼全球逐鹿国际市场舞台上,科达正高速前进。企业人员组成:企业含有专业技术职称职员占企业职员总数90%,本科以上学历职员占企业职员总数85%,其中有10多位博士,50多位硕士,她们知识和信念成为科达最宝贵财富。企业组织机构及遍布全国销售服务机构:苏州科达科技上海研究所=1. 渠道管理部开发部2. 军队事业部市场推广部3. 运行商事业部销售部用户服务部4. 北京办事处5. 上海办事处6. 广州办事处7. 成全部办事处8. 西安办事处9. 长春办事处10. 南京办事处11. 济南办事处12. 武汉办事处13. 南昌办事处14. 长沙办事处15. 太原办事处16. 杭州办事处17. 福州办事处18. 合肥办事处19. 哈尔滨办事处20. 沈阳办事处采购部21. 昆明办事处计划部22. 重庆办事处制造部23. 贵阳办事处物流部24. 郑州办事处质量部25. 石家庄办事处财务部26. 太原办事处人力资源部27. 兰州办事处培训部28. 银川办事处总师办29. 海口办事处办公室30. 宁波办事处苏州科远软件技术31. 呼和浩特办事处苏州科达通信技术发展32. 新疆办事处1.2 科达KDV视频会议产品介绍KDV系列视频会议系统是科达企业推出含有完全自主知识产权视讯产品,它支持H.320、H.323双协议和MPEG-2/MPEG-4/H.264视频编解码标准等关键技术,代表了视频技术发展方向,覆盖了专业会议室、桌面应用、流媒体应用、数据会议服务等多个方面。该系列产品已取得信息产业部入网证和国防通信网入网证, 并经过了国家广播电影电视总局广播电视计划院MPEG-2编解码系统测试和认证。KDV系列视频会议系统关键产品有:KDV8000A 电信级多点控制单元(MCU);KDV8000B 企业级多点控制单元(MCU);KDV8010A 高清视频会议终端;KDV8010C 标清视频会议终端;KDV8012 桌面视频会议终端;KDV8020 流媒体服务器;KDV8030 网管服务器;KDV8040 会议控制台等。第2章 方案设计2.1 项目需求范例: (描述网络现实状况和此次建设具体要求情况)扬州市公安局已建设了宽带IP信息网。目前传输带宽为扬州市公安局到4个县公安局采取155M,扬州市公安局到2个分局、4个开发区、交警、水警、治安、公交、110、监管6个直属分支采取2M综合复用设备。在此宽带网络基础上,除了运行办公自动化、公文流转、信息公布、邮件系统等数据业务,也为视讯业务开展发明了条件。此次视频会议系统建设拟以扬州市公安局为中心,作为系统控制中心及主会场所在地;16个下属区县公安局、水警等分局作为分会场。目前传输带宽为扬州市公安局到4个县公安局采取155M,扬州市公安局到其它12个远端业务点均采取2M综合复用设备。对使用155M4个县公安局采取2个E1方法连接MCU中心控制器和编解码终端,其它12个分局采取1路E1连接MCU中心和编解码终端。以后伴随网络条件改善,提供给视频会议业务使用带宽也会随之提升,系统含有一定扩展空间,可实现平滑扩容和升级。整个系统以扬州市局为中心,设置1个主会场,16个分会场。要求在会议控制室配置MCU一台,配置高清嵌入式编解码终端1台。因为市局总机房设于老楼,主会场及控制室设于新楼,老楼和新楼之间采取多模光纤连接,总价中需包含1对32路E1接入能力PDH光端机。在16个分会场,要求配置高清嵌入式编解码终端1台,并和主会场高清嵌入式编解码终端经过E1传输通道连接,实现和中心机房MCU交互业务开展。1、系统设计要求充足考虑系统标准性,所选择设备应符合国际电联ITU-TH.320和H.323框架标准相关提议。2、视频会议系统应含有良好开放性和兼容性,充足满足组网及容量要求。能依据以后需求,立即升级、扩容。能够进行多模块叠加,进行多级自动动态级联,满足大规模视频会议需要。3、视频会议系统应含有高可靠性、高稳定性和高容错能力,所选设备为主流视频通信产品,经过国家相关机构测试入网认证,含有相同规模成功使用案例。4、视频会议系统应含有较高安全性和保密性,含有多个鉴权方法。5、视频会议系统应含有很好易用性和灵活性。经过认证和授权分会场能够主动提议会议,视频会议系统使用和管理人性化。6、系统应含有强大集中管理功效,中心管理模块能够网络进行集中管理。7、系统要能够实时地采集和显示如数据、图像、声音资料,供电视会议系统和决议支持系统使用。8、系统应操作简便,故障诊疗、设备维护简单灵活方便,MCU及终端应支持远程Telnet配置、维护和监控,支持软件在线升级,提供资源管理、会场管理、会议管理和会议控制等功效。9、良好Qos保障,能够针对IP网络情况提供对应处理策略及控制技术。10、设备生产商含有当地化售后服务能力,能够提供完善可靠技术支持立即地提供实质性响应。系统总体要求1. 系统建设遵照ITU-T H.320框架协议,能实现电视电话会议、可视指挥调度、道路监控、动态图像传输等在内多功效综合图像应用。2. 含有交互式、讨论式、广播式等多个电视会议模式。3. 图像稳定、可靠,画面清楚、逼真,层次感强,唇音同时,无停顿、黑屏等现象。4. 声音清楚流畅,无失真,立体感强,实现双声道高品质语音,达成CD或更高音质, 含有回声抑制及噪声消除等功效。5. 图像控制室能实现控制室电视墙电视墙功效。6. 系统应和现有二级网电视会议系统互联、互通。7. 操作界面采取汉字和图形相结合方法,美观大方,简明易用,灵活方便;含有网管功效,能实现对全网设备运行状态监视及相关参数修改。8. 系统能实现自动升降速(当某路图像传输速率下降时,其它路图像传输速率不变),且自动升降速时画面保持最终一帧、终端画面停立即间1秒,确保系统运行可靠性。9. 原系统和新系统关键设备应能扩容和平滑升级,以适应公安业务需求拓展和通信传输技术及带宽发展。依据以上网络现实状况和此次项目建设总体要求,结合对各项需求具体分析,特提出以下设计依据、标准和提议。2.2 设计依据本方案建设范围内活动均遵守国家现行规范和标准,对中国未制订规范,则参摄影应国际标准实施。本方案关键遵照以下设计依据。1. 编号为:*买方;2. 国家颁布相关法律、法规、规范;3. YD 5032- ;4. YD5033- ;5. GB/T16858-1997;6. YDN075-1998;7. YDN077-1997(暂行要求)。2.3 设计标准1. 优异性标准遵照相关国际标准和中国外相关规范要求;采取当今最新和尖端IT、通信、多媒体处理和视频会议等成熟技术。2. 标准化标准严格根据国际和国家标准设计,尤其是要提供标准接口,使系统含有较高兼容性,能够和其它中国外主流厂家设备系统平滑连接和互通。3. 安全性标准系统应含有高度安全性方法和加密系统,有效抵制网络病毒和黑客等攻击,含有防火墙功效。含有严格授权和认证机制。4. 可靠性标准系统结构集成度高,能够确保7*二十四小时不间断地稳定可靠运行,适应工作环境能力强,故障率低。5. 灵活和可扩展性标准系统设计要考虑以后网络和业务发展,留有充足扩充余地,能够方便地实现视频系统扩展和升级。6. 易操作性标准采取基于WEB图形化操作界面,全汉字人机对话模式,易于操作、维护和管理。7. 经济实用性标准 在满足系统各项性能指标和功效要求前提下,应努力争取较小投入成本,追求较高性能价格比。2.4 需求分析及设计提议2.4.1 组网方法目前,视频会议系统体系结构标准化工作关键由国际电信联盟(ITU-T)来完成。ITU-T相关视频会议系统体系结构标准关键有两个:H.320和H.323。H.320是基于电路交换视频会议标准,视频设备之间经过专线或ISDN相连,网络结构关键采取主从星型结构。H.320优点是传输图像信道是固定分配,带宽是有确保,不会有其它业务挤占该带宽。在带宽资源较为担心广域网上,能确保视频会议效果。但因为设备之间要采取专线连接,所以对线路要求较高,组网不够灵活。H.323是基于分组交换视频会议标准。视频设备之间通信依靠于路由器、交换机等构建数据网络(Internet/Intranet),每个视频设备经过数据网络实现互联通信。因为依靠于数据网络,所以H.323视频会议系统含有很灵活网络结构,不需要为视频业务提供专门信道。只要数据网络抵达地方,就可实现视频通信。除了视频传输之外,H.323还能提供视频点播、网上直播、数据会议、桌面可视通话等丰富多媒体应用功效。但因为视频业务和数据业务在同一个网上传输,所以存在带宽争用问题,它要求网络设备含有很好QoS机制。范例:此次视频会议系统依靠扬州市公安三级通信专网线路,使用155M4个县公安局采取2个E1方法连接市局中心端,其它12个分局等分支机构采取1路E1连接市局中心端,MCU和终端之间采取E1直接相连,所以,市局到每个分局要采取H.320体系组网。因为基于E1专线方法,可充足保障视频会议业务传输效果和质量。同时,依据需求,市局和各分局以后需将视频会议系统延伸至办公网PC,实现基于PC可视通话和桌面会议应用扩展,这些办公PC和MCU和终端之间采取IP网相连,所以该部分采取H.323体系组网。依据上述分析,此次视频会议系统必需采取基于H.320/H.323双协议体系结构进行组网,MCU必需能够同时接入H.320和H.323两种会议终端。2.4.2 视音频编解码标准 伴随多种图像压缩方法出现和应用,国际标准化组织(ISO)和国际电信联盟(ITU-T)致力于制订统一规范和标准,ITU前后推出了电视会议H.261、H.263、H.263等提议,而ISO前后推出了运动图像压缩MPEG-1、MPEG-2、MPEG-4等标准。这些标准和提议提出,大大促进了图像压缩编码应用。H.261、H.263、H.263+、MPEG-1编解码标准占用带宽为64K-2048K,只支持352288, 1CIF图像分辨率,即使以后网络带宽提升,也无法提升图像分辨率。MPEG-2能支持704576(4 CIF)高分辨率,但占用带宽要求太高,要达成4CIF分辨率,需要6M以上带宽,即使在低分辨率情况下最低带宽也最少2M,关键应用于视频存放(DVD) 、视频广播和视频流媒体。MPEG-4继承了MPEG-2高质量图像和H.263低带宽要求特点,利用其独有高压缩比,实现了在低带宽下传输高质量图像。它相对于MPEG2来说,编码效率提升3到4 倍,但算法复杂度较高,对系统硬件要求较高。这些要求对于现在处理芯片来说,轻而易举就能实现。因为目前高速DSP处理器,相比上一代图像处理芯片,运算能力提升了40倍以上。MPEG-4电视会议系统对于突变情况如场景切换等含有愈加好适应性;能够用最少数据取得最好图像质量,满足了较低码率应用需求,在在1.5Mbps情况下,图像质量能够达成DVD质量,MPEG-4也逐步成为网络流媒体编解码标准。H.264是JVT(Joint Video Team,视频联合工作组)制订新视频编码标准,用来实现视频高压缩比、高图像质量、良好网络适应性等目标。目前JVT工作已被ITU-T接纳,该标准也被ISO接纳,称为AVC(Advanced Video Coding)标准,是MPEG-4第10部分。H.264不仅比H.263节省了50码率,而且对网络传输含有愈加好支持功效。它引入了面向IP包编码机制,有利于网络中分组传输,支持网络中视频流媒体传输,支持不一样网络资源下分级编码传输,从而取得平稳图像质量。总而言之,视频编解码方法是视频会议一个最关键技术性能指标之一,我们能够看到,视频编解码技术是不停发展,选择何种编解码技术要结合具体应用和带宽资源来综合考虑,并尽可能选择同时支持多个编解码标准设备,以满足未来发展需要,保护前期投资。范例:此次三级网视频会议系统基于E1方法传输,到4个县局可提供4M带宽(2条E1捆绑)、到其它12个分局或分支机构也可提供1.5M以上带宽(由复用设备提供带宽分配)。MPEG-4/ H.264标准在1.5M带宽条件下,就能达成704576(4CIF)高清分辨率,同时MPEG-4/ H.264既能应用在低码率网络中,又能应用在高带宽条件下,含有伴随网络带宽提升而不停提升图像质量能力。所以,本系统提议选择MPEG-4/H.264压缩标准作为本方案首选标准。同时,为了实现和其它压缩编解码标准设备互通性,提议采取兼容H.261、H.263、H.263+、MPEG-2等其它标准方法。和视频编解码相同,一个视频会议系统还需要实现音频编解码功效。目前,音频编解码标准也关键有两大类:ITU-TG系列(G.711、G.722、G.728、G.729)和MP3。其中,G系列是基于传统电话音质编码技术,频响范围为300Hz-3400Hz,采样率为8KHz,每路声音占用带宽为8K64K。G.711为64K 不压缩PCM编码,其它多个全部是有损压缩编码。而MP3是用于高保真音乐高效声音压缩算法,频响范围10Hz到20KHz,采取频率为44.1KHz,而且MP3还支持双声道编码技术,其效果比G系列音质要好得多。但MP3对带宽要求较高。假如带宽资源比较丰富,从音频效果上可采取MP3编码标准;假如带宽资源比较担心,从带宽资源上考虑提议采取G系列编码标准。目前数据带宽集成了视频和数据等多项业务,可依据带宽实际使用情况,和不一样时候带宽占用情况,优先采取MP3双声道编码技术,并依据实际情况及效果要求动态调整。本项目系统提议采取同时支持G系列和MP3编码标准设备,方便和其它标准视频会议系统能够互连互通,经过软件配置实现不一样音频编解码方法之间切换和互通。2.4.3 系统设备结构及安全可靠性根据视频会议系统设备结构不一样,现在市场上视频会议系统设备可分为基于嵌入式设计硬件系统和基于PC构架软件系统两种。嵌入式硬件系统通常基于专用通信处理器(CPU)和数字信号处理器(DSP)实现系统控制和视音频信号处理,操作系统采取嵌入式实时操作系统(如VxWorks)。这种结构视频会议系统含有以下多个特点:1)安全性高,不会受到黑客和病毒攻击;2)稳定性高,嵌入式操作系统稳定、可靠,可7二十四小时不间断稳定运行;3)处理性能强,嵌入式操作系统指令精简,实时性高,结合DSP,可实现高品质、低延时视音频信号处理;4)扩展性好,基于嵌入式硬件MCU和终端易于大容量、模块化设计,可轻易实现容量、功效和组网方法灵活扩展。而PC构架系统在硬件上通常采取PC机(或服务器、工控机)加插卡(编解码卡、信道卡)方法实现,操作系统通常基于微软WINDOWS操作系统。受PC结构及操作系统本身限制,这类系统稳定性、可靠性、安全性、可扩展性均不如嵌入式硬件系统,但因为其实现简单、成本低廉,所以含有易于布署、应用灵活等特点。本项目作为一个大型视频系统来说,要求含有较高安全性、稳定性和可靠性,中心MCU和会议室终端均应选择基于嵌入式硬件结构系统设备,以确保系统应用效果、可靠性和安全性;而需要将应用扩展到办公桌面时,提议选择基于PC结构软件编解码技术,以利于大规模布署和实现灵活应用。2.4.4 系统容量及会议速率MCU容量关键是指开会时MCU能同时处理并发用户数,总MCU容量应依据实际应用情况,考虑多个应用和传输网带宽,进行综合评价,这就要求MCU应含有灵活扩容能力,以适应深入发展。范例:依据需求,此次三级网包含市局、4个县局和其它12个分局,市局为4M码流、每个县局为4M码流、每个分局为2M码流,加上20路电视墙和16画面分割所需数字码流转发,此次设计MCU最少应含有48路2M码流并发处理能力,考虑以后办公网PC桌面终端继续接入,该MCU应能灵活扩容,所以本项目提议选择有较大容量和扩展能力MCU。相关会议终端会议接入速率,本项目提议系统应支持和适应较大范围接入速率,基础要求支持64Kbps-4Mbps接入范围,提议最大支持8Mbps接入,以满足未来网络带宽资源扩容等改变。另外,在部分恶劣承载网环境下,降低会议码率将有利于提升视音频连贯性和实际效果,本项目系统应支持动态自动速率调整技术,使视频终端能经过检测网络上有利和不利原因来自动适应网络容量和性能,经过动态调整视频会议码率,为终端用户提供尽可能好视频质量。假如采取n 个E1专线接入,应支持 n2M 链路在部分 2M 通道中止时自动速率适配,确保不影响会议功效。自适应带宽调整功效关键是经过检测数据包丢失率来实现,假如终端检测到数据包丢失率超出了指定阀值,它将自动降低视频会议码率,同时通知其它参会终端做相同动作,从而提供一个含有最优视音频效果会议码率。2.4.5 系统功效1) 双视频流依据需求,在召开视频会议同时,为了实现更为方便会议资料传输、远程教学和远程图像展示等功效,要求系统支持H.239双视频流功效。内置双流功效视频会议终端提供两路视频流,第一视频流传送会场声音和图像,第二视频流传送计算机桌面、实物展示台、POWERPOINT幻灯片等图像。2)数据会议(可选)除了召开视频会议外,本视频会议系统还可用于远程教学和图像分析,除了要传送演讲者视频图像和声音外,主会场和各分会场之间往往还需要进行文件共享、文件传输、电子白板和聊天等应用,并实现交互式操作,和会者之间这种数据共享和交互被称为数据会议。标准T.120设备由数据会议服务器和数据会议终端两部分组成。目前,NetMeeting已经成为T.120数据会议终端标准,因为NetMeeting本身就是无偿,它集成在Windows中,用户使用很方便。数据会议服务器负责数据集中处理和分发,负责会议调度和管理,使得众多用户能够很方便顺畅地加入到数据会议中。在本项目建设中,依据需求,提议在中心MCU上经过配置T.120板实现数据会议服务器功效,这么便于和MCU融为一体,简化联网结构,提升系统集成度。在每个会场提议配置安装有NetMeeting软件PC作为T.120数据会议终端,实现数据会议用户端功效。3)多画面分割(可选)依据需求,本系统需要实现多画面功效,以实现在一个显示器上同时分屏显示多个分会场画面,首先能够在MCU上可直接输出分屏模拟图像,其次又能够将合成后分屏图像数字码流传送到各个分会场,由分会场终端解码输出模拟分屏图像。为了确保送到各分会场分屏图像质量,要求中心MCU多画面处理采取数字混合方法,而不应采取模拟多画面分割器模拟混合方法。在分屏模式上,针对不一样会议速率,应支持2、4、9、16等均匀分割,也应支持51、71等非均匀分割。在非均匀分割方法下,应支持动态多分屏切换。4)混音依据需求,提议本系统能够实现混音功效,以提供多个会场同时讲话讨论效果,同时,经过混音功效支持,还可实现会前点名功效。5)数字录像和点播(可选)依据需求,本系统要能对召开视频会议进行录像,并能够经过IE登录方法进行会议点播。为确保录像效果,提议采取数字录像技术,由安装有录像软件PC或服务器直接接收MCU转发过来数字码流进行直接录制和存放。6)电视墙(可选)范例:依据需求,要利用电视墙在市局中心机房实现17个会场图像监控显示功效。所以,需要在MCU配置能够同时进行最少20路解码功效电视墙解码板。在召开高清会议时,每个会场解码图像必需也应达成高清(704576)。7)电话会议接入和备份(可选)依据需求,提议各分会场可利用电话会议功效,对视频会议进行备份,也就是说万一视频会议系统因某种原因中止,利用电话系统还能够进行会议,即备份功效。对于还没有建设视频会议系统用户,能够经过电话系统加入到会议,即使不能看到其它会场图像,但能够听到其它会场讲话,也许可讲话。会议扩展功效也可方便出差在外人员或其它不能到会场人员经过电话参与会议。电话会议扩展和备份需要配置对应电话会议接口板,每板支持16路用户。可直接放号或和程控交换机连接,也可采取音频专线方法。8)网络管理因为整个网络节点很多,提议本系统采取统一网管,支持分布式应用,采取全汉字图形化界面,确保操作维护简单、便捷,在网管上能够对MCU和全部终端进行管理,包含状态管理、配置管理、告警管理和测试等。2.4.6 系统级联(可选)系统级联关键有两种方法:数字级联方法和模拟级联方法。采取数字级联组网时,网络中各级MCU之间经过网络线路连接, MCU和会议电视终端之间能够互通互控,能够经过网管系统对各MCU进行统一管理,实现对各MCU配置和维护。采取模拟级联方法时,在级联点经过视音频线把属于上级系统终端和本级系统配置终端对接,或将各级网络会议终端输出模拟视频图像分别连接到视频矩阵上,输出模拟音频则连接到调音台,经过视音频线把上级和本级终端图像声音互传到对方,以实现互通。数字级联优点是能够实现互控,可是新系统须和原有系统编解码格式相同;模拟级联优势是能够不拘泥于原有系统编解码格式,能够采取更优异编解码算法。通常模拟级联不能实现互控,提议采取分布式控制技术视频系统和设备,在模拟级联同时还可实现互控。范例:依据本项目需求,因为二级网系统建设较早,在标准化程度上有所不足,所以提议采取模拟级联方法和其相连,利用视音频矩阵实现两级间视音频信号交换和转接,这种松散耦合对接方法稳定可靠。而且,因为科达MCU支持分布式控制和管理,省厅能够利用PC可经过IE远程登录方法实现对三级网会议系统集中调度和互访互控。2.4.7 会议室终端功效提议(KDV8010A)依据需求,本项目会议室终端提议支持以下功效:可实现4CIF(DVD品质)动态视频图像,支持最高8Mbps会议接入速率,嵌入式专用系统设计,H.320&H.323双协议架构,网络接口模块化设计,内置视频矩阵,内置Web服务器,全汉字管理界面,支持T.120数据会议功效和H.239双流显示功效,支持流媒体组播,支持良好QoS保障机制,支持Diff serv和Int serv,支持不一样编码标准自动协商机制,支持最高等级128位AES硬件加密,提供软件升级功效,可实现高保真CD级音频质量,支持自动丢包重发机制,提升恶劣网络条件下系统适应能力。(KDV8010C)依据需求,本项目会议室终端提议支持以下功效:嵌入式专用系统设计,H.323协议架构,支持64Kbps2Mbps速率接入,内置Web服务器,全汉字管理界面,支持流媒体组播,可接收双流,经过画中画方法解码输出,大小画面可交换。支持良好QoS保障机制,支持Diff serv和Int serv,支持不一样编码标准自动协商机制,支持最高等级128位AES硬件加密,提供软件升级功效,可实现高保真CD级音频质量,支持自动丢包重发机制,提升恶劣网络条件下系统适应能力。2.4.8 桌面会议终端功效提议(可选)目前,实现桌面会议有多个方法,有在PC机内插编解码卡方法;也有外置编解码盒,然后经过USB接入PC机方法;还有直接采取USB摄像头接入PC,经过软件实现编解码方法。因为目前PC多媒体处理能力已很强大,不需要额外编解码硬件,经过软件就能够实现高质量图像编解码。依据本项目需求,我们提议采取纯软件编解码方法,这种方法成本最低,安装方便,便于大量推广,在一般PC上配置USB摄像头和耳麦,并搭载终端软件就可参与正式会议,也可在桌面用户之间召开自助式小型会议。利用T.120数据会议功效,在会议过程中还可进行应用共享、文件传输、电子白板等交互操作。这么就将视频应用扩展到了办公网PC,将参会方法推广和普及到桌面,能够给参与会议、多媒体工作交流提供极大方便。2.5 系统方案依据前述项目设计依据、设计标准、需求分析和设计提议基础思想,结合本项目标实际情况,科达企业可提供完全满足本项目需求全系列产品和全方位视频会议系统处理方案,具体描述以下:2.5.1 组网拓扑图范例:桌面PC服务器KDV8000AMCU10/100M以太网10/100M桌面终端10/100M或2E1桌面PC服务器画面显示DSLC-120RE1服务器KDV8010A10/100MKDV8010AN个分会场桌面终端桌面终端传输网络其它12个分局分会场网管和会议控制台10/100M4个县局分会场流媒体服务器LANLAN控制中心市公安局主会场2E1E1KDV8010A 终端NE1桌面PC桌面PC扬州市公安局视频会议三级网服务器2.5.2 组网说明范例:图,本方案以扬州市公安局为中心,并作为系统控制中心及主会场所在地;另外设4个县局和12个分局共16个分会场。整个网络传输依靠扬州市公安局现有三级通信专网,市局到4个县局分会场为2路E1专线,市局到12个分局分会场为1路E1专线,组成一个以市局为中心星型网络拓扑结构,具体业务步骤以下:市局控制中心:扬州市公安局作为整个视频会议系统控制中心,配置多点控制单元KDV8000A。KDV8000A接收来自市局主会场和各区县分会场会议终端音视频码流,并对这些码流进行处理、转发,全部会议终端处全部能接收到讲话会场码流,经解码输出到显示器就可还原讲话会场图像、声音。会议控制台、网管服务器、数字录像点播服务器等配套设备经过10/100M以太网接口连接到多点控制单元MCU上。会议控制台负责会议召集、管理和结束等管理控制功效;网管服务器负责进行网络参数设置和对网络运行情况进行监控;数字录像点播服务器负责会议录像,网络上PC机能够经过WEB方法进行点播。此次配置KDV8000A MCU能够实现32组会议同时召开,能够提供16画面分割、20路电视墙、30路电话会议、32方混音、T.120数据会议等功效。市局会场:市局中心会场配置KDV8010A高清视频会议终端一台,和MCU经过100M以太网接口或2E1接口连接,配置专用会议摄像机和话筒,音视频信号送到视频终端进行编码,再经过网络传送到中心进行转发、控制等处理。视频终端解码输出端连接等离子显示设备,音频输出信号经过调音台混音、功放放大,再送到音箱。各分局会场:各分会场配置KDV8010A高清视频会议终端,4个县局到市局MCU线路为2E1、其它12个分局到市局MCU线路为E1。配置会议摄像机和话筒,音视频信号送到视频终端进行编码,再经过网络传送到中心进行转发、控制等处理,视频终端解码输出端口连接背投电视,音频输出信号经过调音台混音、功放放大,再送到音箱。和二级网级联:科达企业视频会议系统符合标准ITU-T H.320&H.323最新标准,支持主流视频编解码标准(包含H.261、H.263、H.263+、MPEG-2、MPEG-4、H.264等)、支持主流音频编解码标准(包含G.711、G.722、G.
