基站代维作业指导说明书.doc

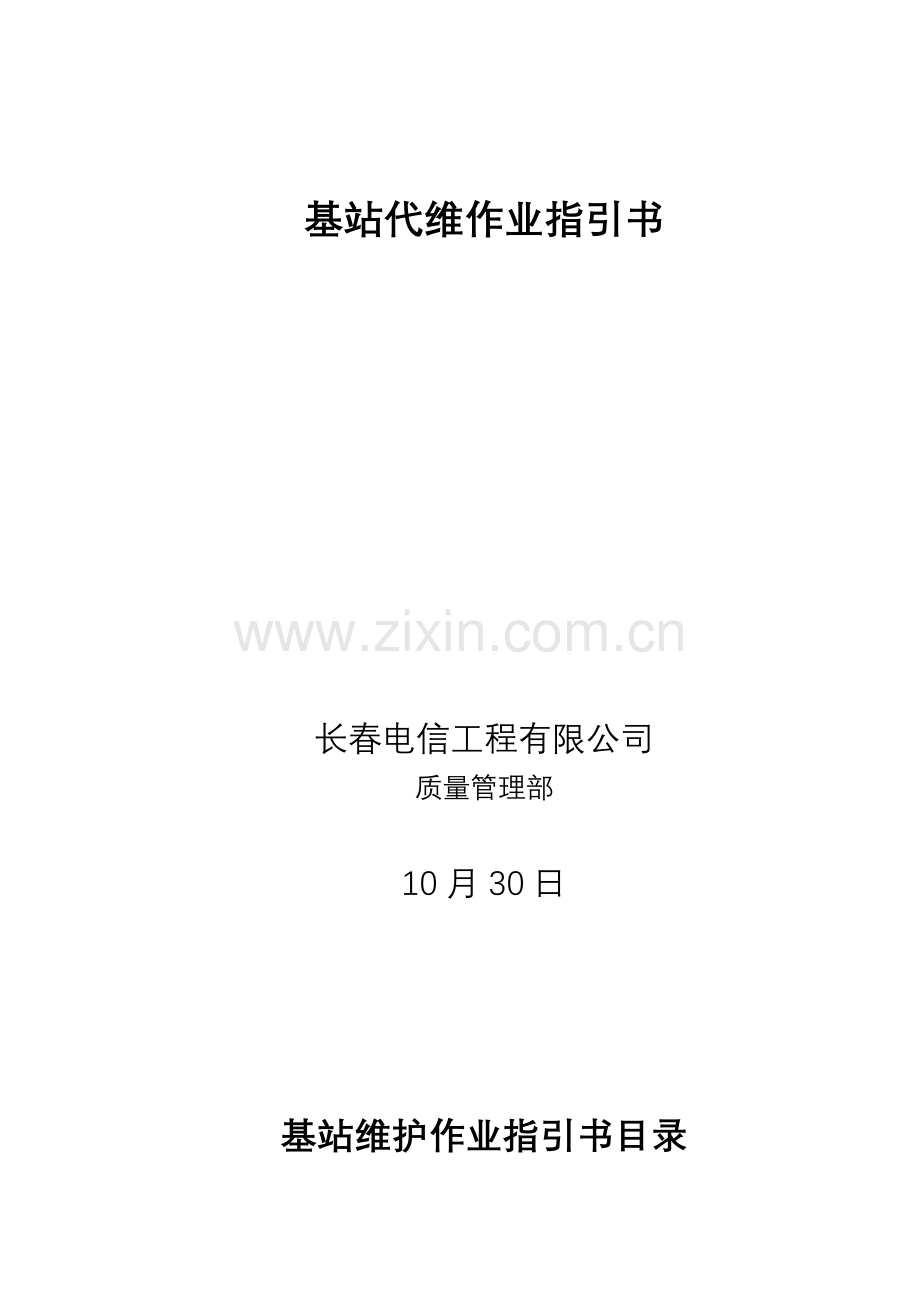

基站代维作业指引书

长春电信工程有限公司
质量管理部

10月30日

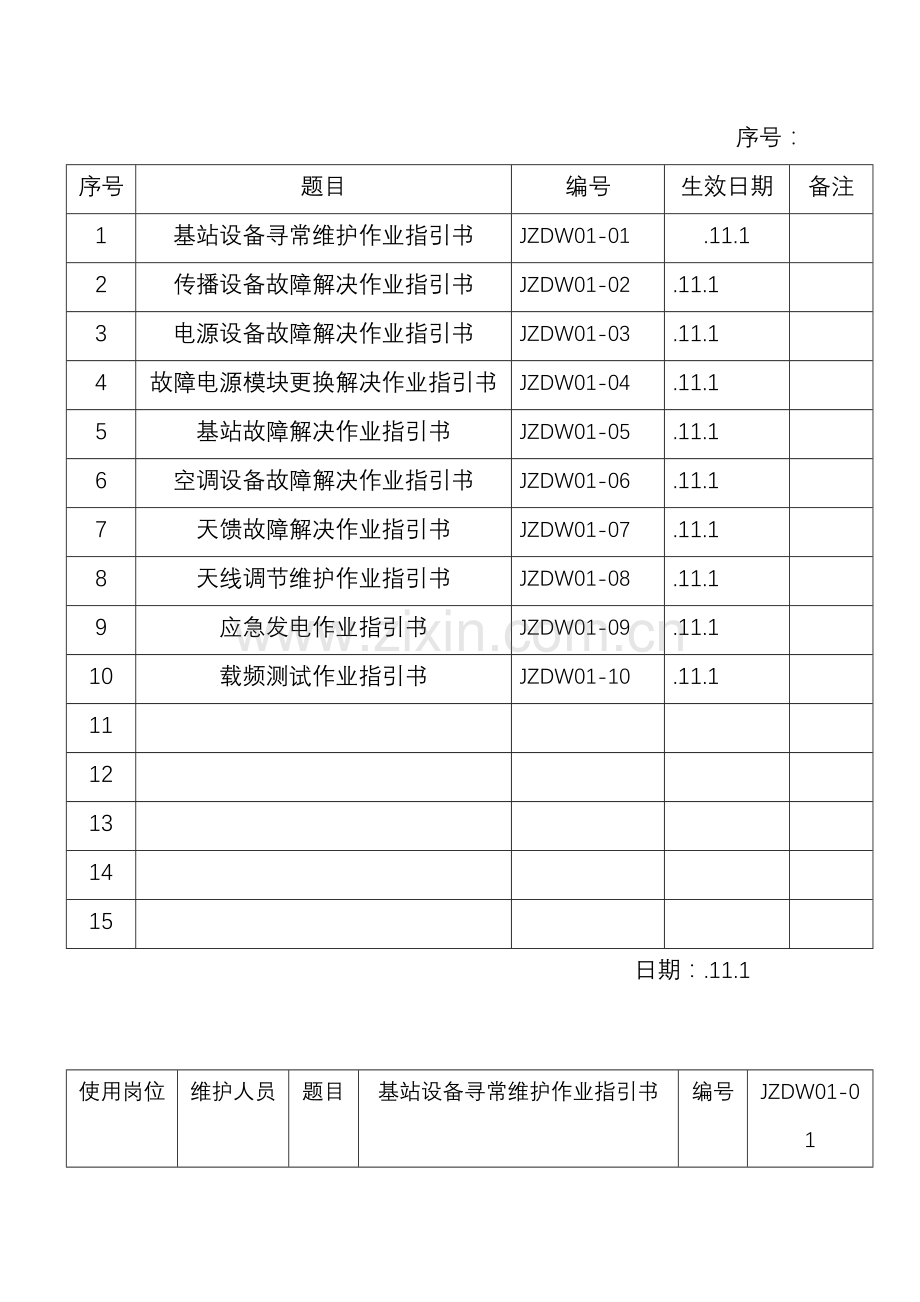

基站维护作业指引书目录

序号：
序号
题目
编号
生效日期
备注
1
基站设备寻常维护作业指引书
JZDW01-01
.11.1

2
传播设备故障解决作业指引书
JZDW01-02
.11.1

3
电源设备故障解决作业指引书
JZDW01-03
.11.1

4
故障电源模块更换解决作业指引书
JZDW01-04
.11.1

5
基站故障解决作业指引书
JZDW01-05
.11.1

6
空调设备故障解决作业指引书
JZDW01-06
.11.1

7
天馈故障解决作业指引书
JZDW01-07
.11.1

8
天线调节维护作业指引书
JZDW01-08
.11.1

9
应急发电作业指引书
JZDW01-09
.11.1

10
载频测试作业指引书
JZDW01-10
.11.1

11

12

13

14

15

日期：.11.1

使用岗位
维护人员
题目
基站设备寻常维护作业指引书
编号
JZDW01-01
编制

部门审核

业务部审核

批准

日期

生效日期

一、作业项目：
寻常巡检指基站主设备以及基站配套电源设备、天馈线设备、传播设备、铁塔设备基本维护工作。
二、引用文献:
《中华人民共和国联通机房原则化规范》、《中华人民共和国联通机房标签标记原则化规范》、《基站、铁塔代维考核办法》有关内容规定执行。
三、作业项目内容：
1、基站主设备以及基站配套电源设备、天馈线设备、传播设备月度巡检维护
2、基站主设备以及基站配套电源设备、天馈线设备、传播设备寻常维护检测工作
3、铁塔维护工作。
四、基站寻常巡检工作：

第一某些：月度巡检代维
1、作业筹划及总结
（1）代维业务部每年年初必要制定基站维护年度作业筹划；各级基站维护组每月必要制定当月基站维护作业筹划，月底对当月维护工作进行总结；
（2）各级基站维护组每周要对维护作业筹划进行细化，制定周维护作业筹划并对上周筹划完毕状况进行总结。
2、寻常巡检维护工作内容
（1）清洁工作
A、设备清洁
a 基站内所有设备机柜/架表面（涉及机柜表面、柜顶、设备面板）清洁；
b 基站内BTS、电源、微波等设备馈线清洁；
c 基站设备电扇组件及其滤尘网清洁（滤尘网清洗后须晾干方可装入机柜）；
d 基站传播设备电扇滤尘网清洁（滤尘网清洗后须晾干方可装入机柜）；
e 基站电源设备滤尘网、空调室内机滤尘网清洗（清洗后须晾干装入）；空调室外机冷凝器清洗（必要用高压水枪冲洗）；空调设备电扇组件清洗；
f 室外机冷凝器冲洗规定:用高压水枪冲洗不能冲倒散热翅片,冲到滴清水为好。冲不干净会导致高压保护，导致损坏压机；
g 蓄电池表面及连接条清洁；
h 消防及监控设备表面清洁。
B、室内环境清洁
a 室内地面、门窗清洁；
b 整顿室内工程余料，清理室内杂物。
（2）检查工作
A、基站内外设备检查
a 基站内各专业所有设备机械某些、设备外观完好状况检查；
b 基站内各专业所有设备告警板及各设备单元工作状态检查；
c 基站内所有设备电缆头、蓄电池连接条、插接件完整性和紧固状况检查；
d 基站铁塔、桅杆外观检查；
e 站内所有电源、空调设备工作参数设立点检查；
f 蓄电池电压检查；
g 接地线检查；
h 基站内室温及环境状况检查。
B、防火状况检查，涉及消防器材状况及火灾隐患检查，如发现已失火，则应一方面灭火，并告知有关部门；
C、防盗状况检查，涉及防盗设施（如防盗门窗）及失盗隐患检查；
D、烟雾告警设施检查；
E、房屋密封/防尘状况检查；
F、室内供电、照明、电源插线板状况检查；
G、室内防水防潮状况检查，如发现室内积水或屋顶漏水，则应及时组织排水、隔离设备，并告知有关部门；
H、室内温度、湿度检查；
I、空调工作状况检查；
（3）维护解决工作
A、以上9项（A~I）若发现异常,基站维护人员及维护组应及时解决；若状况严重、紧急，应报告联通长春分公司运营维护管理部门协调解决；
B、对于基站房屋室内照明设施故障、杂物清理、门窗修理、墙面潮湿、设备接地不良、电线电缆走线混乱绝缘不良等基站内各类设施简朴故障解决属于寻常巡检维护项目，基站维护人员应在维护时限内解决（维护时限为14－21工作日）；
C、对于基站房屋修缮、电路改造等基站设施大修改造项目，代维业务部应及时反馈给联通长春分公司运营维护部门并上报管理部门，协调物业管理单位直至解决；
（4）填写现场巡检维护记录本
所有基站均须放置基站巡检维护记录本（室外站巡检维护记录本在班组存储），每次巡检均须填写；
（5）基站有关资料收集
A、基站维护人员应运用经常进入基站条件，注意收集基站设备及环境方面有关资料；
B、维护中心要将收集资料按规定汇总更新；后来每当接受新基站，则应及时补充资料；
C、基站基本资料内容应按照规范格式填写，重要项目如下：
【无线专业】基站编号、基站名称、基站详细地址、业主联系方式（机房）、外部环境、基站室内面积、空调台数、桅杆/铁塔、光纤/微波、BTS机柜个数、消防器材种类/个数、（天线高度、种类、下倾角）；
【动力专业】基站编号、基站名称、基站详细地址、业主联系方式、基站室内面积、电源、监控、空调型号及台数、设备MIS、消防器材种类/个数；
【传播专业】基站编号、基站名称、基站详细地址、传播设备数量、传播设备型号（微波型号或光端机型号（sdh/pdh））。
（6）环保工作
A、基站维护人员应做好机房设备及环境清洁工作，及时清理维护、施工过程中产生固体废弃物及工程余料。
B、在维护巡检中发现废弃不用设备（如蓄电池等）应向联通长春分公司运营维护管理部门上报，做好回收解决工作。
C、每月应对空调设备、传播设备告警装置等进行检查解决，严防因设备故障告警、设备老化或安装松动而对周边环境导致噪音污染。
（7）配合联通长春分公司运营维护管理部门其她工作；
3、注意事项
（1）各级维护人员在巡检维护工作中应注意与基站所在地业务各营业部人员协调关系，以维护公司形象，且便于开展维护工作；
（2）严格按照《吉林联通机房运营维护操作规程》无人值守机房关于规定进行操作；
（3）谨慎操作，防止导致人为通信中断或人员伤亡；
第二某些：寻常代维检测工作
1、无线专业
《维护规程》所规定基站设备维护周期如下表所示：
序号
维护项目
维护周期
1
基站机架清洁卫生
月
2
BTS设备插接件、连线检查
月
3
各种越区切换检查（按主业规定）
季
4
基站铁塔、桅杆检查
季
5
基站发射功率检查与调节（按主业规定）
半年
6
BTS时钟校准（按主业规定）
半年
7
室内所有接地点紧固检查
半年
8
天馈特性测试（按主业规定）
年
代维业务部要结合维护周期合理制定维护作业筹划并严格执行，也可在联通长春分公司运营维护管理部门安排、指引下有筹划地进行针对性检测。
（1）季检：
· 各种越区切换检查――规定：在寻常巡检当中按本地网络维护管理部门规定进行拨打测试；
·基站铁塔、桅杆检查---检查基站铁塔、桅杆垂直度、地阻、防雷、防锈、连接、基本等状况；
（2）半年检：
·基站发射功率检查与调节---规定：（1）按照联通长春分公司运营维护管理部门规定对所有基站扇区进行近距离信号场强测试及拨打测试；（2）按照联通长春分公司运营维护管理部门规定使用功率计对基站发射功率进行检查，规定BTS机柜顶端功率不不大于36dBm(H4D)或39dBm(H2D),否则检查载波连接电缆及PA、耦合器状况；（3）功率检测必要在夜间低话务期间进行；
·BTS时钟检查、校准：使用基频测试仪表测试基站基频，规定达到4.096MHZ(CBCF)或13MHZ(BCF)；
·室内所有接地点紧固检查；
（3）年检：按照联通长春分公司运营维护管理部门规定对天馈特性进行测试---（1）依照实际状况，对基站天馈特性进行测试，测量值应不大于1.3，否则及时检查馈线；（2）必要在夜间低话务期间进行；
2、传播专业
序号
内 容
周 期
1
基站钥匙检查核对
半月
2
设备、电路资料核对更改，及时上报传播室
月
3
2M电路误码测试（按主业规定）
月
4
设备清洁涉及光端机滤网、DDF、ODF清洁除尘
月
5
传播布线整顿涉及2M线及设备侧尾纤
季
6
告警、公务实验（按主业规定）
季
7
保护倒换实验（按主业规定）
年

3、动力专业
（1）开关整流器维护周期：
周期
项 目

月
1.检查告警批示、显示功能。
2.接地保护检查。
3.测量直流熔断器压降或温升。
4.检查继电器、断路器、电扇与否正常。
5.负载均分性能。
6.清洁设备。
年
测试杂音电压（按本地主业规定）
（2）蓄电池维护周期：
周期
项 目
月
1.检查连接处有无松动、腐蚀现象。
2.检查电池壳体有无渗漏和变形。
3.检查极柱、安全阀周边与否有酸雾酸液逸出。
4.测量蓄电池组端电压
季
1.测量各电池端电压和环境温度。
2.充电。（或按厂家阐明书执行）
半年
全面清洁
年
1.测量馈电母线、电缆及软连接头压降。
2.核对性放电实验（每年一次）。（按主业规定）
3.容量实验：（每三年一次）（按主业规定）
（3）低压配电设备维护项目及周期：
周期
项 目

月
1.检查接触器、开关接触与否良好。
2.检查信号批示、告警与否正常。
3.测量熔断器温升或压降。
4.检查功率补偿屏工作与否正常。
5.检查充放电电路与否正常。
6.清洁设备。

年
1.测量直流供电系统脉动电压。
2.检查避雷器与否良好。
3.测量地线电阻（干季）。
4.检查各接头处有无氧化、螺丝有无松动。
5.校正仪表。（按主业规定）

（4）油机发电机维护项目及周期：
周期
项 目
月
1.加载试机15～30min。
2.对启动电池添加蒸馏水并进行充电，检查充电电压及电解液液位。检查润滑油和燃油箱油量。

半年
1.清洁设备
2.检查启动、冷却、润滑、燃油系统与否正常。
3.校正仪表。
（5）基站用小型空调维护
A、室内机维护
a 表面清洁，风机转动部件无灰尘、油污、皮带转动无异常摩擦。
b 空气过滤器清洁。
c 蒸发器翅片应明亮无阻塞、无污痕。
d 翅片水槽和冷凝水盘应干净无沉积物，冷凝水管应畅通。
e 送、回风口无跑、冒、漏风现象。
f 定期检查报警器报警与否正常，接触器、熔断器有无松动或损坏，发现问题及时排除。
g 检查继电器和电子元件有无损坏和变质，发现问题及时更换。
h 测量设备保护接地线，接地电阻不大于10欧姆，如果引线接触不良，应及时紧固。
i 测量设备绝缘，检查导线有无老化现象。
j 测试空调制冷与否正常，发现问题及时排除。
k 检查空调设立工作状态、设定温度与否对的，发现问题及时改正。
B、室外机维护
a 电扇支座紧固，基墩不松动，无风化现象。电机和风叶应无灰尘、油污、扇叶转动正常，无抖动和摩擦。
b 定期用钳形电流表测试风机工作电流，看与否正常。
c 经常检查、清洁冷凝器翅片，应无灰尘、油污。接线盒和风机内无进水。
d 电机轴承应为紧配合，发现扇叶摆动或转动不正常时应进行维修或更换。
C、压缩机某些维护
a 用高、低压氟利昂表测试高低压力和高低压保护装置，发现问题及时排除。
b 经惯用手触摸压缩机表面温度，有无过冷过热现象，发既有较大温差时，应查明因素；对于有干燥过滤器空调，经惯用手触摸检查干燥过滤器表面温度，有无过冷过热现象，发现不正常时，应查明因素。
c 检查冷媒管固定位置有无松动或震动状况。
d 检查冷媒管道保温层，发现破损应及时修补。
e 测量高、低压力时，正常范畴低压4－6bar，高压15－20bar，如果压力不正常应查明因素。制冷管道应畅通，发现堵塞及时排除。
f 用钳型电流表测量压缩机运营电流，看与否正常，发现问题及时排除。
第三某些：铁塔/桅杆代维工作
（一）基本工作内容
1、铁塔、桅杆和天馈等系统维护工作分为普通定期防止性维护检修和故障检查解决两种状况。维护工作必要以防止为主，事前预检，及时发现并消除事故隐患。
（1）普通定期防止性维护重要是指每季度维护巡检，重要内容涉及：垂直度测量、地阻测量、铁塔基本检查、部件紧固检查、防锈解决、拉线检查解决、天馈线检查、避雷针检查、禁航灯检查等工作。
（2）故障检查解决是指对巡检中发现问题，如铁塔垂直度超标、地阻超标、避雷针损坏、桅杆地锚不牢固,桅杆拉线锈蚀等问题，进行及时解决，消除故障和隐患，保证通信正常进行。
2、工作基本规定
（1）铁塔/桅杆维护人员进行铁塔\桅杆维护工作过程中任何操作均不得违背本细则中有关内容；
（2）铁塔/桅杆维护人员进行铁塔\桅杆维护工作过程中任何操作均不得违背联通公司有关文献规定内容；
（3）铁塔/桅杆维护人员维护工作过程中任何操作均须遵守联通长春分公司运营维护管理部门各项暂时规定或补充规定；
（4）铁塔/桅杆维护人员必要持有劳动安所有门发放特种行业人员登高允许证。
（5）维护周期
铁塔、桅杆维护以季度为基本维护单位。
（二）作业筹划
1、代维业务部年初必要制定铁塔/桅杆年度维护作业筹划；
2、各级铁塔/桅杆维护组必要制定季度维护作业筹划；每月底汇总当月作业筹划完毕状况及维护记录文档，重要列出上月在维护过程中所发现问题及解决状况及维护作业筹划完毕状况。
（三）季度维护工作项目
A:基本某些
1、每季一次屋面防水检查，涉及对楼顶塔基站、塔下屋机房进线洞，屋面防水检查，并对也许积水站点重点维护，及时解决；
2、每季一次基本质量检查，涉及基本下陷，裂缝检测，裂开尺寸，基本水平测量，地面基本周边泥土流失状况等，并对各类问题、隐患进行解决；
3、每季一次基本避雷接地网连接检查，地阻测量应≤5Ω，测量避雷针防护角≤∠45°，超标地阻及时采用降阻解决，并对连接处进行寻常防锈解决；
4、寻常巡检应清理铁塔周边杂物、清除杂草；
5、寻常维护需要其他有关部门配合解决问题，及时书面上报联通长春分公司运营维护管理部门。
B:铁塔维护
1、每季度对所有螺栓（含与塔基相连某些）紧固一次，对某些锈蚀严重原则件进行更换，同步进行塔身防锈解决；
2、按照规定对天馈线支架垂直度校正，平台护栏，工作平台安全检查。
3、对铁塔变形构件及时进行更换，对锈蚀构件及时进行防锈解决。
4、对铁塔垂直度进行测量，保证铁塔中心垂直倾钭度≤全塔高/1500（四期及四期前铁塔为：全塔高/1000），塔身每段上下面平面中心线偏差≤节点高/1000。
5、对安装在受化学锈蚀地区基站铁塔进行相应特殊防锈解决。
C:桅杆维护
1、桅杆杆体维护，保证杆体垂直和稳固，防止杆体弯曲和变形，并做好防锈解决。
2、拉线及地锚禁锢和防锈解决。
3、锈蚀严重拉线、地锚、螺栓等更换。
4、桅杆避雷系统安全检查，地线检查和接地电阻测试。
D:其她维护
1、每季度进行一次馈线接地维护，保证馈线外接地与塔体上下两端金属构造连接牢固。
2、每季度进行一次机房外防雷网可靠性测试并进行维护.
3、每季度进行一次机房馈线进线洞防水及馈线防雨弯头维护。
(四)、故障解决
1、铁塔少量塔件及桅杆构件（含拉线）浮现锈蚀严重需要更换状况，应及时解决；
2、超过质保期铁塔基本如浮现普通问题（如：排水不畅、周边泥土少量流失等），应报联通长春分公司运营维护管理部门统一安排解决；
3、超过质保期铁塔基本如浮现较大问题（如：基本需开挖回填、严重下陷等），应提出初步解决方案，并及时上报联通长春分公司运营维护管理部门解决；
4、铁塔或桅杆整体浮现锈蚀严重需要大修、更换状况，由代维业务部提出初步解决方案，并及时上报联通长春分公司运营维护管理部门解决。
四、应急维护及其他维护规定
（一）应急维护
1、强风、雷雨、冰雪、地震、酸雨等不可抗拒发生后，应及时检查，并消除不正常因素，特别在雷雨季节前防止性检查。
2、重要通信保障，寻常天馈故障解决需要调节天线，联通长春分公司运营维护部门应积极予以配合。
3、维护人员巡检中发现事故隐患后，应及时组织解决，并将解决成果及时报告代维业务部及联通长春分公司运营维护管理部门。
4、按照联通长春分公司运营维护管理部门规定，做好网络优化有偿配合工作。
（二）铁塔/桅杆维护工作其她规定
1、统一制作警示牌：为防止无关人员登塔发生危险和损坏通信设施，在登塔处悬挂明显警示牌。
2、安全卡：为防止无关人员登塔，登塔入口应有一定高度，且有锁定装置。
3、登塔人员必要通过铁塔、天馈线维护培训，获得合格证，并有相应特种作业人员操作证，方可上岗操作。
4、维护人员必要系安全带，戴安全帽，穿防滑鞋，登塔前必要进行自身和铁塔有关部件安全检查。
5、遵守安全操作规程，保证维护及检修过程安全。

五：机房环境规定：
(1) 室内温度：规定温度20---22C（各机房装有温度计）；
(2) 室内湿度：规定湿度40%---55%（各机房装有湿度计）；
(3) 室内状况：规定清洁、无堆放杂物；
(4) 电缆、光缆、尾纤布放：规定整洁。
2.设备状况
(1) DDF、ODF标记：规定清晰、齐全；
(2) DDF、ODF接口连接：规定连接线接头紧；
(3) 设备标记：规定精确、齐全；
(4) 机架挡板：规定安装整洁；
(5) 设备显示灯状态：规定正常；
(6) 设备运营：规定运营正常、设备无异常告警；
(7) 设备监控终端：规定工作正常。
六、注意事项
（1）各级维护人员在巡检维护工作中应注意与基站所在地运营维护部门人员协调关系，以维护公司形象，且便于开展维护工作。
（2）严格按照«吉林联通机房运营维护操作规程»无人职守机房关于规定进行操作。
（3）谨慎操作，防止导致通信设备中断或人员伤亡。
附：基站设备寻常巡检代维作业流程图

开始
代维业务部
进行基本维护巡检工作
有即时故障或其她事件
代维业务部
完毕各种基本维护巡检工作
维护人员
提交各种基本维护记录
代维中心、维护班组
收集各种基本维护记录
结束
能即时解决
巡检人员
告知本中心人员
基站人员
解决故障
是
是
否
否
