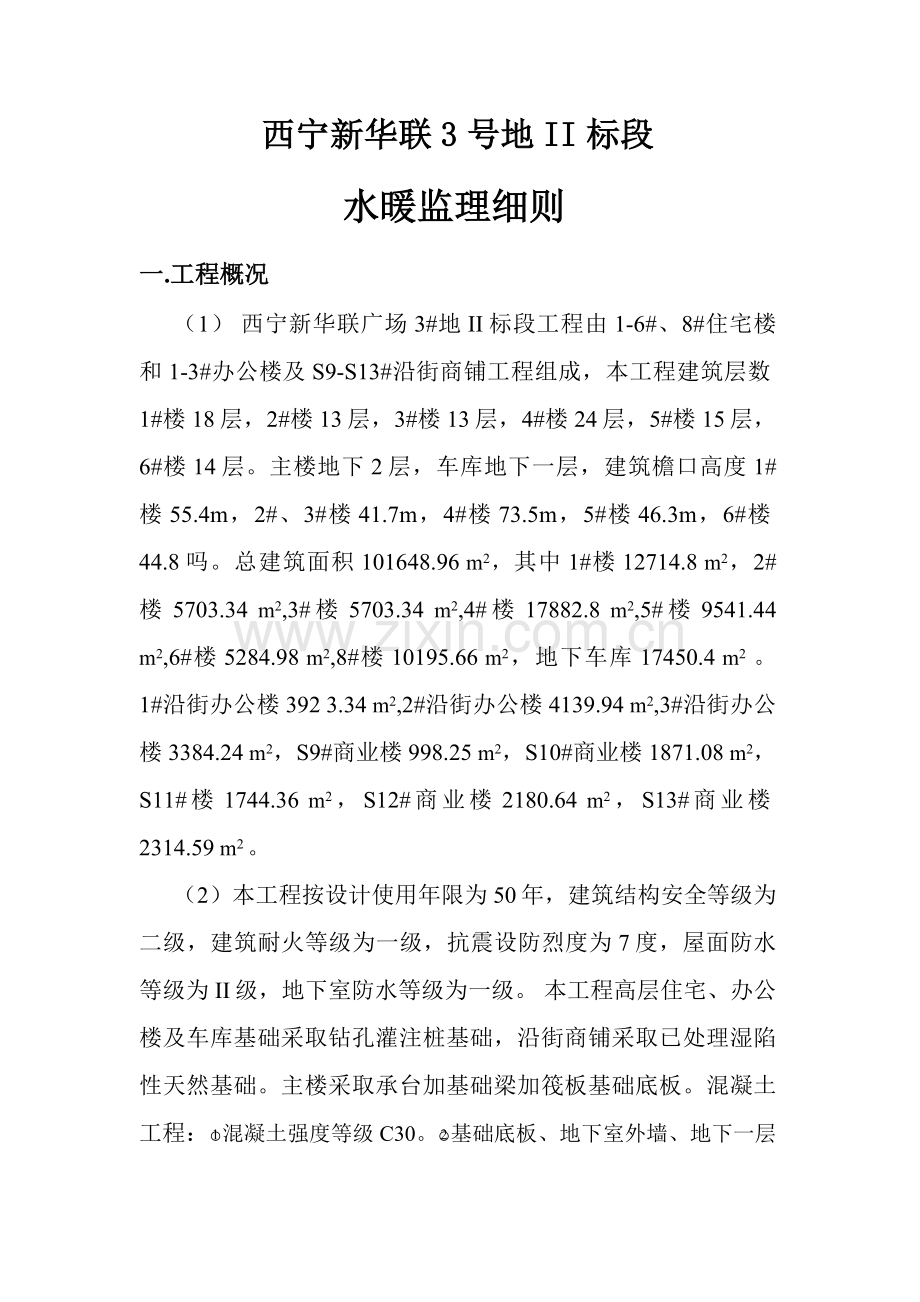

1、西宁新华联3号地II标段水暖监理细则一.工程概况 (1) 西宁新华联广场3#地II标段工程由1-6#、8#住宅楼和1-3#办公楼及S9-S13#沿街商铺工程组成,本工程建筑层数1#楼18层,2#楼13层,3#楼13层,4#楼24层,5#楼15层,6#楼14层。主楼地下2层,车库地下一层,建筑檐口高度1#楼55.4m,2#、3#楼41.7m,4#楼73.5m,5#楼46.3m,6#楼44.8吗。总建筑面积101648.96 m2,其中1#楼12714.8 m2,2#楼5703.34 m2,3#楼5703.34 m2,4#楼17882.8 m2,5#楼9541.44 m2,6#楼5284.98 m
2、2,8#楼10195.66 m2,地下车库17450.4 m2 。1#沿街办公楼392 3.34 m2,2#沿街办公楼4139.94 m2,3#沿街办公楼3384.24 m2,S9#商业楼998.25 m2,S10#商业楼1871.08 m2,S11#楼1744.36 m2,S12#商业楼2180.64 m2,S13#商业楼2314.59 m2 。(2)本工程按设计使用年限为50年,建筑结构安全等级为二级,建筑耐火等级为一级,抗震设防烈度为7度,屋面防水等级为II级,地下室防水等级为一级。 本工程高层住宅、办公楼及车库基础采取钻孔灌注桩基础,沿街商铺采取已处理湿陷性天然基础。主楼采取承台加基础
3、梁加筏板基础底板。混凝土工程:混凝土强度等级C30。基础底板、地下室外墙、地下一层室外顶板及水池侧墙及板顶均采取防水混凝土,除注明外设计抗渗等级均为P6。 本工程环境类别:地上及地下室内为一类;地上露天及地下室外为2b;卫生间部分为2a。桩基及基础为五类环境耐久性要求同2b类环境;环境类别为2a时混凝土强度等级最低位C25。结构混凝土耐久性基础要求:环境类别为一类时,最大水灰比为0.60,最低混凝土强度为C20,最大氯离子含量为0.30,最大碱含量;环境类别为二a类时,最大水灰比为0.55,最低混凝土强度为C25,最大氯离子含量为0.20,最大碱含量为3.0;环境类别为二b类时,最大水灰比为0
4、.50,最低混凝土强度为C30,最大氯离子含量0.15,最大碱含量为3.0;环境类别为三a类时,最大水灰比为0.45,最低混凝土强度为C35,最大氯离子含量为0.15,最大碱含量为3.0。砌体工程:本工程关键填充材料有灰砂砖,加气混凝土砌块和其它轻质隔断,未尤其注明时,灰砂砖强度等级不低于MU10,加气混凝土砌块强度等级不低于MN2.5,砌块干容重小于8KN/m,未注明砌筑砂浆均为M5混合砂浆。外窗采取(5+15A+5)铝塑复合单框中空玻璃窗。防水工程,地下室防水工程两道设防,主体结构钢筋混凝土自防水抗渗等级S6,外包防水0.9厚两道FS2合成高分子防水卷材。屋面防水等级为II级防水设防做法为
5、两道防水设防,防水层为二层0.9FS2合成高分子防水卷材。据建筑节能要求,外墙180厚钢筋混凝土墙、100厚石墨聚苯,屋面采取100厚石墨聚苯。二、编制依据1. 监理计划2. 投标文件3. 图纸、规范、操作规程4. 施工组织设计5. 施工协议三、给排水部分(一)、生活给水系统 1、本小区全部有生活给水系统提供。 2、本小区各个单体设计用水量 见下表:楼号层数户数(面积)最高日用水量最大小时用水量1#住宅1810869.12m/d7.2m/d2#、3#住宅132616.64m/d1.733m/d4#住宅2410692.16m/d9.60m/d5#住宅156038.40m/d4.00m/d6#住宅
6、14148.96m/d0.93m/d8#住宅153019.2m/d0.32m/d地下车库13530370.61m/d11.76m/d办公135883107.6 m/d16.14 m/d 3、水源:本小区室外给水管网部署呈环状管网,由市政给水管上接入一个DN300mm入口,一个DN200mm入口和小区内给水管网相连接,以确保供水安全性;办公楼及商业单独设总水量计量。 4、生活给水供水方法及分区:本建筑供水竖向共分市政区、加压1区、加压2区、加压3区,各区均采取上行下给式方法供水:供压压力以室外标高为准: 市政区:地下层三层,全部由市政压力供水,设计压力为0.30MPa。 加压1区:四层十层,由加
7、压1区变频供水设备供水,设计压力为0.45MPa。加压2区:十一层十八层,由加压2区变频供水设备供水,设计压力为0.70MPa。加压3区:十九层二十四层,由加压3区变频供水设备供水,设计压力为0.90MPa。5、生活水泵房集中设置于车库内。6、加压低区、中区、高区分别设置水箱及变频泵组联合供水,加压组变频运行由设在供水干管上压力传感器及压力开关控制,泵组全套设备及控制部分全部有厂商配套提供,厂商还应负责设备调试、运行及协议年限内维护事宜;设备应有省级以上卫生行政部门颁发行政许可证。7、计量:室外设总水表及单元水表进行计量;室内设户表计量;沿街商业在每户室外设水表计量。(二)、污水排水系统1、本
8、小区采取污水、废水合流排水系统。2、各单体最大日污水排水量约为给水量90%。3、室内0.000及其以上层排水采取重力排水法;0.000以下排水排入潜水泵室,再有潜水泵提升排至室外排水管道。4、预留厨房排水管道单独排出至屋外隔油池。5、污水管道设伸顶透气管,透气管出屋面部分采取机制排水铸铁管,管径比污水立管大一号。(三)、雨水及冷凝水排水系统 1、住宅屋面雨水采取内排水系统,设置87型雨水斗及侧入式雨水口,雨水经搜集后接入室外雨水井排入市政雨水管道;屋面雨水重现期采取5年,暴雨强度为239L/S.H 2、空调凝结水经搜集后排至室外散水,阳台雨水经搜集后排至室外散水。 3、沿街商业雨水为建筑外排水
9、,雨水经屋面天沟搜集后沿外墙雨水立管排至室外散水。 4、商业及办公给排水进出户管道在室外均做管道检漏沟,检漏沟采取C型检漏沟,具体做法详见国家标准图集,湿陷性黄土地域给水排水检漏沟(04S531-2)检漏沟沟底均设2%坡度坡向室外。检漏沟底距离管道底部20cm,住宅楼给水排水出户管道均敷设在车库上回填土内,回填土经过压实处理,给排水管道漏水不会对住宅及车库基础造成影响,故并没有设计检漏沟。 5、沿街商业在首层散水外设雨水明沟搜集屋面及地面雨水并排至室外雨水管网。(四)、消火栓系统 1、本项目中一般高层住宅建筑其室内消火栓用水量为20L/s,室外消火栓用水量为15L/s,火灾延续时间按2小时计;
10、地下车库其室内消火栓用水量为10L/s,室外消火栓用水量为20L/s,火灾延续时间按2小时计;商业及办公楼其室内消火栓用水量为20L/s,室外消火栓用水量为30L/s,火灾延续时间按2小时计; 所以本小区室外消火栓用水量为30L/s,在消防水池中贮存2小时室外消火栓用水。2、小区消防水源来自市政给水及本块地下车库消防储水池(储存本系统2小时消防用水量468.0立方米) 及消防水泵房;消防栓系统管道在室外部署成环状管网,各个单体有两个接口和室外消防加压环状管网相连,室内相邻消火栓立管竖向成环,消防管道阀门部署确保检修管道时关闭停用立管不超出一根,以使供水安全可靠。 3、本块地9#楼屋顶设置专用消
11、防水箱,储存消防用水18立方米,确保灭火早期消防用水。4、本小区室内消防栓系统采取竖向不分区。5、本项目室内消火栓系统采取临时高压制;小区共用屋顶高位消防水箱及稳压装置,其设置要求满足最不利消火栓静水压力0.70MPa。6、室内消火栓竖向成环,消火栓部署满足两支水枪抵达室内任何部位,室内消火栓每根立管最小流量为10L/S,每支水枪最小流量为5L/S,充实水柱大于10m。7、为使各层出水量靠近均衡,消火栓栓口压力大于0.50MPa时均采取带减压稳压装置消火栓8、消火栓栓口安装高度为距地1.1m。9、商业及办公和地下车库共用室外水泵接合器,统一设置2套SQX150-A型地下式消防水泵接合器。(五)
12、、室内自动喷水灭火系统 1、本小区地下车库及商业中均设自动喷水灭火系统保护,本系统商业采取湿式自动喷水灭火系统;地下车库及高层住宅地下室采取简易预作用自动喷水灭火系统;2、本系统竖向不作分区,和消火栓系统共用高位水箱;本块地6#楼屋顶设置消防专用水箱,储存消防用水18立方米,确保灭火早期消防用水。3、本系统最不利点处工作压力大于0.10MPa。4、喷头选择喷头除地下停车库,非采暖区及无吊顶走廊采取易熔合金喷头外,其它均采取玻璃球喷头;喷头采取直立性喷头,装修标准高房间及走道采取吊顶型喷头;喷头湿级为:车库喷头采取湿级为72易熔合金喷头,厨房等高温作业区玻璃球喷头93,其它部分采取玻璃球喷头68
13、。5、喷头部署对于危险级I级:喷头间距小于3.400m(正方型部署),且大于2.400m,喷头和端墙最大距离为1.800m;对于危险级II级:喷头间距小于3.600m(正方型部署),且大于2.400m,喷头和端墙最大距离为1.700m;6、本系统采取临时高压制,自动喷水灭火湿式系统管网压力平时由高位水箱保持;火灾时喷头喷水,该区水流指示器动作,向消防控制中心发出信号,同时报警阀动作,开启水铃报警,报警阀上压力开关动作自动开启,自动喷水灭火系统加压泵,消防结束后,手动关闭自动喷水灭火系统加压泵。7、沿街商业喷淋系统和地下车库喷淋系统共用水泵接合器,在警报阀前设3套SQX150-A型地下室消防泵接
14、合器供系统补水用,具体位置详见地下车库室外管线工程。(六)、卫生洁具选型及安装 1、本工程卫生洁具由建设单位和设计院共同确定。 2、卫生洁具及其管道安装以实际到货尺寸为准。 3、卫生洁具订货时必需采取节水型卫生洁具,坐便器采取配容积6L水箱。 4、卫生洁具五金配件配件设部指定节水型产品。 5、公共卫生间采取非手动触摸型冲洗阀门。(七)、管道敷设1、住宅户内雨水管道均为暗装,连接商业给排水管道均为明装。2、引至屋面高水位箱溢流,泄水管管口16钢丝防虫网包扎。3、因为结构专业未预留孔洞,所以要求土建施工过程中,管道安装人员必需随时现场配合,对管道穿越结构剪力墙、梁、板处预留多种套管和预留多种管洞。
15、管洞尺寸见详水说02表3:管道留洞尺寸表。4、自动喷阀系统不一样管径管道连接,避免使用补心,而用异径管,在弯头上不准采取补心,当需要采取补心时,三通上可用一个,四通上不应超出两个,公称直径大于500mm管道不宜采取活接头,自动喷洒系统配水管道和配水管端头,及管段凹形底部均用丝堵堵塞,以供系统冲洗用。5、管道坡度:多种管道应依据图中所注标高进行施工,当未注明时,按下列坡度安装:(1)给水管、消防管按千分之二至千分之五坡度,坡向漏水装置。(2)排水系统横管塑料管道坡度通常为千分之二点六,其最小坡度详见水施02表五:排水塑料管最小坡度表6、管道支架:管道支架或管卡应固定在楼板上或承重结构上;(1)水
16、泵房内采取减震吊架,及支架。(2)钢管水平安装支架间距,不得大于水说02表六;钢管水平支架间距表所列数值,立管每层装一管卡,安装高度为距地面1.500m。(3)多种塑料管水平安装支架间距,不得大于水说02表7、8:塑料管水平间距支架表所列数值。7、排水立管检验口和清扫口:(1)排水立管检验口应每层设置,不过最低层和由卫生设备最高层必需设置检验口,比如乙字弯时,在乙字弯上部应设置检验口;立管在转弯处应设检验口或清扫口;(2)排水立管检验口中心安装高度高于设计地面1.000m;8、暗装在管井,吊顶管道,凡设阀门检验口处应设检修门,检修口,暗装在墙内阀门手柄应留在墙外。9、水泵设备等基础螺栓孔位置,
17、以到货尺寸为准;10、全部管道穿混凝土楼板、墙、水池及安装在墙槽内管道,施工时均应和土建亲密配合。 (八)、管道试压管道安装完成后,应按设计要求对管道系统进行强度、严密性试验,以检验管道系统及各连接部位工程质量。1、室内给水管道试验压力应为工作压力1.5倍,但大于0.6MPa,对于PP-R等塑料管道、给水管道试验压力应为工作压力1.5倍,但不得小雨1.0MPa,水压试验值金属及复合管道在试验压力下观察十分钟,压力降幅小于0.02MPa,然后将试验压力降至工作压力,做外观检验,以不渗不漏为合格,塑料管道在试验压力下稳压一小时,压力降不得超出0.05MPa,然后在工作压力1.15倍状态下稳压2小时
18、,压力降不得超出0.03MPa,同时检验各连接处,以以不渗不漏为合格,试验压力表在系统最底部,重力流系统管道按0.04MPa,在5秒内压力降小于0.02MPa为合格,同时必需满足相关技术规程。2、消防管道试压(1)消防消火栓系统试验压力为1.65MPa,如工作压力超出1.0MPa时,采取工作压力加0.4MPa,保持2小时,无显著渗漏,试验压力表应在系统或试验部分最低部位。(2)自动喷水灭火系统水压试验包含强度试验和严密性试验,强度试验要求,当工作压力小于或等于1.0MPa时,试验压力为设计工作压力1.5倍,并不低于1.4MPa,当工作压力大于1.0MPa时,试验压力为设计工作压力加0.4MPa
19、,水压试验测试点应设在系统管网最低点,向管网注水时,应将空气排净,然后缓慢升压,抵达试验压力后,稳压30min,目测无渗漏、无变形,降压小于或等于0.05MPa为合格。严密性试验,在管道强度试验和管网冲洗合格后进行,试验压力为设计工作压力,稳压二十四小时,无渗漏为合格。(3)消防系统水源干管,进户管和室内地下管道应在回填隐蔽前单独或和系统一起进行水压试验。3、屋顶消防专用水箱及地下层生活用水水箱,做充水试验,水箱充水至溢流,水位72小时以后各处不渗漏并无阴湿现象为合格。(九)、管道防腐及油漆 在涂刷底漆前必需清楚表面灰尘、污垢、锈斑、焊渣等物,涂刷油漆厚度均匀,不得有脱皮、起泡现象,防腐及油漆
20、做法详见水说02表10:管道设备防腐及油漆做法表(十)、管道及设备保温1、管道保温材料为塑料保温板材,管壳、保温厚度:DN50mm者为30mm,DN50mm者为40mm。2、防冻、防结露保温给水排水消防,自动喷水灭火系统管道保温材料为塑料保温板材,管壳,防冻层厚度为50mm,防结露保温层厚度为20mm。(十一)、管道冲洗1、给水管道在系统运行前必需用水冲洗,要求以系统最大设计流量或大于1.500m/s流速进行冲洗,知道出水口水色和透明度和进水目测一致为合格。2、排水管道冲洗以管道通畅为合格。四、暖通部分(一)、采暖热源小区换热站提供60/50采暖热水;采暖系统分两个小区,低区为118层,对于0
21、.000点,工作压力为0.80MPa。高区为1924层,对于0.000点,工作压力为1.00MPa。(二)、通风系统1、住宅厨房和卫生间均带有防回流装置建筑排风竖风道,住宅由户主自行设置排风装置。屋顶电梯机房预留排气扇电源。2、适用前室设置机械加压送风系统,风机设置在机房层屋面。每层设电动风口,火灾时开启火灾层及其下层风口。地上楼梯间和地下楼梯间均带有自然排烟。3、地下二层和一层采取百叶门,走廊采取自然排烟,可开启外窗面积大于走廊面积2%,且离最远疏散点不超出30m。4、加压送风管井为金属风道,其它土建通风竖井管道内壁必需平整、光滑,严密性好,不漏风。(三)说明1、采暖供回水干管、采取热镀锌钢
22、管,DN40mm,丝扣连接, DN40mm,法兰连接。2、全部未指定阀门采取截止阀,阀门口径DN32阀门采取全铜截止阀,其它采取钢截止阀;阀门口径 DN40mm时丝扣连接, DN50mm,和设备连接或需拆卸时采使用方法兰连接。3、供回水干管和共用立管,敷设在不一样采暖房间内管道均做保温,采取外贴铝箔玻璃棉或超级玻璃棉管壳保温。保温做法见青2N3-11.DN25DN32厚度为30mm,DN40DN150厚度为35mm。4、每户设一个组合式热表(DN25),其技术要求以下:公称流量0.6m/h。当阻力为10KPa时流量0.4m/h.热表额定流量下阻力不宜大于15KPa。户表以后,埋地管道敷设在垫层
23、内,采取五层共挤聚乙烯PB管(带阻氧功效),使用条件为4级;分集水器后低温地板辐射采暖管采取五层共挤聚乙烯PB管(带阻氧功效)16/20管,管道弯曲半径不应小于6倍外管径,且填充层内管道无接头,连接方法为热熔连接。、5、当地板采暖工程中所用热水级配装置采取铜制不锈钢分、集水器,各支路上设有流量控制阀,分、集水器末端有放气阀,详见分、集水器安装详图。6、保温层:房间采取容量20kg/m聚苯板钢丝网采取直径2.0mm网格100*100.7、热负荷面层为地砖。当地暖辐射面积超出30m,或长边大于6m时,应设置伸缩缝,具体做法 参考行标JGJ142-中第5.3.13条。地板辐射采暖管在过门密集处设柔性
24、套管;管道穿过伸缩缝时设柔性套管。为预防地面温度过高,加热管始末端穿出地面距分集水器1m管段,设置柔性套管。卫生间、厨房加热盘管间距为150mm。加热管和墙体表面距离为200mm,加热管填充垫层厚度大于50mm。各房间靠外墙4根地板辐射采暖管间距为150mm,其它地板辐射采暖管间距见图中所表示。8、管道试压:按建筑给排水及采暖工程施工质量验收规范GB50242-实施。9、采暖系统管道穿外墙、防火墙及楼板时要采取不然材料将采暖管和套管之间缝隙填实。采暖管道采取无坡敷设。10、通风设备本体安装,应严格根据制造厂安装说明书要求进行,并全方面检验其技术性能。11、风机进出口处均应安装长度为100200
25、mm硅玻钛金复合不然型软管,吊装各中风机必需采取弹性吊架,墙上预留孔洞和风管之间缝隙应用耐火材料封死。风机外应包裹耐火等级3h防火板。12、风管采取镀锌钢板,厚度根据通风和空调工程施工及验收规范(GB50243-)表4.2.1-1实施。防火阀采取独立支吊架。五、监理控制关键点、方法及方法 (一)给水部分1、埋地管道施工控制关键点埋地管道必需铺设在未经扰动坚实土层,或铺设在按设计要求经扎实松散土层上, 管道及管道支撑或支墩不得铺设在冻土层和未经处理被扰动过松土上;沟槽内遇有块石要清除,扰动土层要经过处理,预防管道产生不均匀沉陷造成质量事故,管道铺设高程和座标要符合设计要求。埋地管道安装就续,在沟
26、槽回填之前,要做好管道试压和隐蔽检验,填写“隐蔽验收统计”办好隐检手续。2、干管安装控制关键点PP-R、消防给水管道安装检验安装次序(通常从总进入口开始操作),安装前检验管膛,安装后,检验管道直顺,并复核甩口位置、方向、标高,全部管口要加装临时丝堵。3、立管安装监理应检验安装后管道垂直度,和墙壁间距,预留甩口高度和方向,截门安装朝向等是否正确。4、支管安装支管暗装和明装应首先核定支管高度、不一样卫生器具冷热水预留口高度和位置是否正确,再找平找正固定支管卡件,加好临时丝堵。5、管道试压、冲洗(1)给水管道在隐蔽之前,应督促承包单位做好浸泡和单项水压试验。管道系统安装完成后进行综合水压试验。水压试
27、验时放净空气,充满水后加压,当压力升到试水压力后,进行渗漏检验,试水压力降压在许可范围内,即可办理验收手续。2)管道冲洗:管道在试压完成后即可做冲洗,应确保充足冲洗流量,冲洗洁净后方可办理验收手续,做好验收统计。6、管道防腐和保温(1)管道防腐:给水管道防腐均按设计要求及国家验收规范进行施工,全部型钢支架及施工中管道镀锌层破损处和外露丝扣要补刷防锈漆。埋地钢管作三油两布防腐处理。(2)管道保温:明装给水管道保温目标是:防冻、防热损失和防管道结露,其材质及厚度均应严格按设计要求验收。7、建筑给水隶属设备安装质量控制关键点(1)消火栓及消火栓箱体检验应注意栓阀启闭灵活、关闭严密、密封填料好。(2)
28、水泵安装后应检验规格型号是否符合设计要求和施工验收规范,水泵出口要设缓闭止回阀。泵体不得随管道重量荷载。(3) 消防水池施工中应注意防水套管预埋工作,本工程采取钢性防水套管。另预埋套管进应注意套管标高、位置。(二)排水部分1、埋地管道施工关键点埋地管道必需铺设在未经扰动坚实土层,或铺设在按设计要求须经扎实松散土层上,管道及管道支撑或友墩不得铺设在冻土层和未经处理扰动松土上。沟槽内遇有块石要清除,扰动土层要处理,要预防管道产生不均匀沉陷造成质量事故,管道铺设高程、坐标要符合设计要求。硬质聚氯乙烯塑料管只适用建筑内部管道安装,或按设计要求进行安装。2、水干管安装埋地管道基础符合设计和管道作业条件,
29、管坡标高价地标、复验正确后方可进行安装,承口朝来水方向,由出水口处向室内须序排列。捻口材料和接口方法严格根据设计要求和安装工艺规程进行。并做好捻口时管道移位预防方法。3、排水立管托、吊管道安装安装在设备层内戒吊顶内排水管道可依据设计要求做好托、吊或砌墩支架。在管道安装完成做好闭水试验,按隐蔽工程项目做好隐检验手续,才许可进行管道防腐保温工序施工,经验收合格,再进行土建结构盖沟盖板,封设备层盖顶和吊顶装修工作。4、内排雨水管道管材要按设计要求选择,注意管道承压要求,雨水漏斗连接管应固定在屋面承重结构上,雨水漏斗边缘应和屋面相接处做到严密不漏。雨水管道安装后,就做灌水试验进行渗漏检验。5、硬质塑料
30、管道安装质量控制关键点接口要注意先试插接口合格及清口除灰,粘接剂涂抹做到先抹承口后抹插口,注意接好口后余料擦试洁净。6、卫生洁具安装质量控制关键点(1)安装卫生洁具时,宜采取预埋支架或用膨胀螺拴进行固定。如用木螺丝固定就于墙体内预埋浸泡沥清漆防腐木砖,木砖低于净墙面10MM.(2)卫生器具陶瓷件和支架接触面应平稳妥贴,必需时应加软垫,如陶瓷件直接固定墙体时,螺栓就加软垫圈,拧紧时不能用力过猛,预防破裂。(3)管道及管道附件和卫生洁具陶瓷件连接处就垫胶皮、油灰等填料和垫料。(4)坐便器安装时应注意便器座标超偏和冲水主管座标超偏,橡胶软管弯瘪或伸接过紧,橡胶软管拉伸过紧,搭接过短或软管质量不好。严
31、禁用铅丝捆绑软管和硬管搭接处。应用喉箍卡固定卡牢,以防此处漏水。(5)地漏应按在最低处,其篦子顶面就低于设备处地面5MM.(三)、建筑通风、空调部分1、风管规格、尺寸必需符合设计要求。风管咬口收需严密、宽度均匀,无空洞半咬口和胀裂等缺点,直管纵向咬缝应错开。 2、风管折角平直圆孤均匀,两端面平行,无翘角,表凹凸小于5MM;风管和法兰连接平固,翻边平整,宽度大于6MM,紧贴法兰。3、风管法兰间距应符合设计要求和规范要求。焊接牢靠,焊接处不设置法兰。当矩型风管边长大于或等于630MM,保温风管边长大于或等于800MM且其管段长度大于1200MM时,均应采取加固方法,风管加固牢靠可靠、整齐,间距合适
32、均匀。4、风管及部件安装:风管成品不许变形、扭曲、开裂、空洞、法兰脱落、法兰开裂、漏铆、漏打螺栓眼等缺点。5、柔性短管所采取材料必需不透气、内壁光滑,柔性短管和风管、主设备连接必需严密、牢靠。6、风管法兰连接对接平行、螺栓露出长度适宜一致,同一段法兰螺母在同一侧。7、吊架吊杆应平直,并有防松动方法。支、吊架不得设置在风口、阀门、检验门及自控机构处,吊杆不宜直接固定在法兰上。8、风管水平安装,直径或长边尺寸小于400MM,支吊架间距不应大于4M,大于或等于400M,不应大于3M. 9、当水平悬吊主、干风管长度超出20M时,应设置预防摆动固定点,每个系统不应少于 1个。10、风管、部件及设备保温工
33、程施工应在风管系统漏风试验或质量合格后进行。11、空调设备进场,首先会同业主、设备供给商、施工单位共同进行设备开箱检验,认真检验设备名称、规格、型号是否符合设计要求,产品说明书、合格证是否齐全。按装箱清单和设备技术文件检验主机附件、专用设备活动面板,用手搬动风机有没有叶轮和机壳相碰金属磨擦声,风机减震部分是否符合设计要求12、凝结水管道在敷设时应确保其坡度要求。严禁将凝结水管直接发插入污水管道中。13、通风机安装严禁风机叶轮和壳体碰擦螺栓必需拧紧并有防松装置。14、管道连接应严密,固定应牢靠。阀门,仪表作用正确可靠。15、管道支架应按规范要求设置。固定支架应严格按设计要求位置安装。支架不准安装
34、在管件上,且应有大于50MM距离。16、大直径管道上阀门应用专用支架支承产得用管道承受阀体重量。阀门安装位置方向中正确,连接牢靠,紧密、启闭灵活,朝向合理,表面清洁。17、管道水压试验:本工程空调水管在安装完成后,应严格按规范要求进行。水压试验前,应向监理提交试压方案,经审核同意后,方可进行试压,试验要求首先将压力升至规范要求试验压力后,在要求时间内观察压降合格后,再将压力降至工作压力进行24H观察,压降符合要求为合格。进行加压试验时,压力表应装两个,一个在泵出阀后作测定试验压力用,另一个安装在系统末端或顶部,作校对试验压力用。18、系统调试系统安装完成后要求施工单位提供设备及系统调试汇报并报予业主,同时对其汇报进行审查深入完善。对予多种参数测定工作确保其参数真实性。审核完工图纸及其它技术文件资料,整理工程技术文件并编目建档浙江中环建设监理青海分企业西宁新华联3号地II标段项目监理部二O一三年 六月二十一日
