高支模综合项目工程监理工作细则.doc

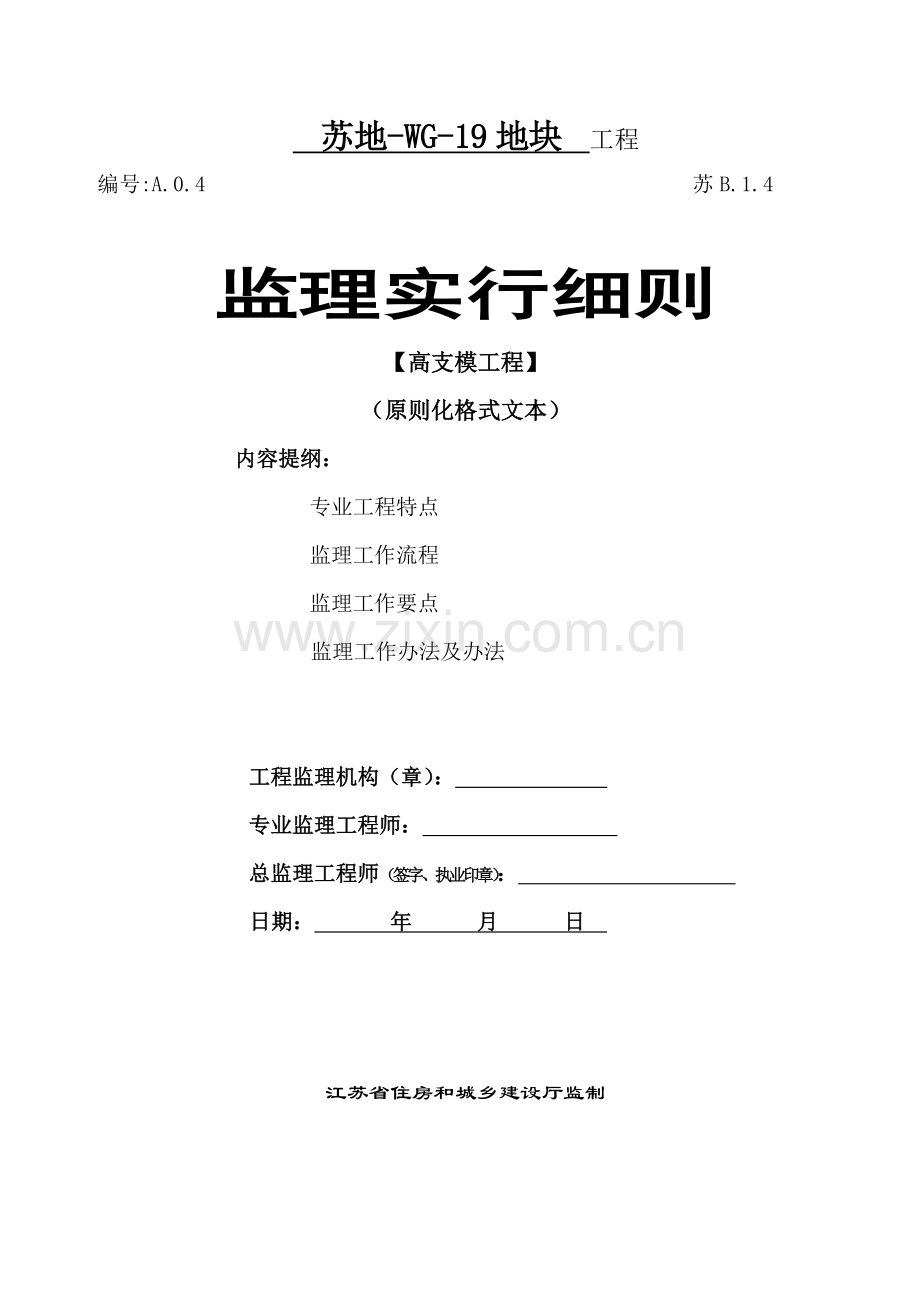

苏地-WG-19地块工程编号:A.0.4 苏B.1.4监理实行细则【高支模工程】（原则化格式文本）内容提纲：专业工程特点监理工作流程监理工作要点监理工作办法及办法 工程监理机构（章）： 专业监理工程师： 总监理工程师（签字、执业印章）： 日期： 年 月 日 江苏省住房和城乡建设厅监制目 录1专业工程概况和特点2监理工作根据3监理工作流程4监理工作控制要点及目的值5监理工作办法和办法一、工程概况一、工程项目概况1.1 工程项目名称：苏地-WG-19号地块项目1.2 工程项目建设地点：苏州市劳动路南、胥涛路北、胥台路东、港通路西1.3 工程项目规模及工程概况：1.3.1工程规模：苏地-WG-19号地块项目总建筑总面积为221745.14，构造类型为剪力墙构造（其中14#楼为刚框架），涉及高层住宅（地上24-26层，地下2层）14栋，会所1栋（地上三层，地下1层），高层住宅建筑面积为152795.09 m，地下车库局部为人防工程人防建筑面积为9526m。1.3.2 构造工程概况高层住宅为剪力墙结，抗震级别为六级，构造设计使用年限为50年，0.00相称绝对标高国家85高程+3.621m，室外自然地面平均标高取-0.8m（相对标高），地下室构造底标高为-6.050m，开挖深度为6.25m，高层住宅建筑最高为78.45m；地库为-6.050m，底板为桩筏构造，开挖深度为5.7m；14#（会所）相称于建筑0.000相称于高黄海高程绝对标+3.000m，构造底标高为-5.4m，开挖深度为5.4m。本工程耐火级别为一级；屋面防水级别为一级，设防规定二道、三道，地下工程顶板、底板侧壁一级，别的为二级，主体构造防水为一级,防水混凝土抗渗级别P6（14#楼为P8）。1.3工程特点 1.3.1难点：14#楼地下一层层高最高为9.05米，梁最大跨度18米，楼层层高较高，梁跨度较大；另一方面14#楼地下一层内层高较多，高低跨较多，标高复杂；地下一层属于框架加钢立柱构造，构造类型也较为复杂。另该项目工期较紧，基坑属于深基坑，安全隐患较大1.3.2高支模层构造状况高支模所在层地下一层脚手架挂密目安全网有高支模层底标高（m）-10.1柱砼强度级别C40高支模层顶标高（m）-1.05梁板砼强度级别C40最大板跨（m）69普通板跨（m）36最大板厚（mm）250普通板厚（mm）180最大柱截面尺寸（mm）600700普通柱截面尺寸（mm）600600最大梁跨（m）18普通梁跨（m）9最大梁断面尺寸（mm）4001500普通梁断面尺寸（mm）400900二、监理细则编制根据2.1经批准监理规划2.2设计文献和技术资料2.3专业工程有关规范、原则：建筑工程施工质量验收统一原则（GB 50300-）混凝土构造工程施工质量验收规范（GB 50204-）建筑施工模板安全技术规范（JGJ162-）高层建筑混凝土构造技术规程（JGJ162-）大模板多层住宅构造设计与施工规程（JGJ20-84）建筑施工扣件式钢管脚手架支架安全技术规范（JGJ30-）危险性较大分某些项工程安全管理办法建质（）87号文关于加强建设工程高大模板支撑体系施工安全管理若干规定苏建安监 （） 3号文。建设工程高大模板支撑系统施工安全监督管理导则建质（）254号文2.4经审查批准施工组织设计、高大模板工程施工方案。三、监理工作流程3.1监理工作流程示意图基层解决，材料准备（施工单位）测设轴线、标高、截面放样（施工单位）轴线、标高验收（监理工程师）不合格重新整治验收成果合格支撑、模板安装校正及自检（施工单位）验收模板工程（监理工程师）不合格验收成果重新整治合格订立验收意见（监理工程师）提出拆模申请（施工单位）审查混凝土强度与否达到规定（监理工程师）模板拆除，缺陷修补（施工单位）3.2高支模施工专项方案审批监理程序：施工单位申报方案（通过公司技术负责人审批，通过专家论证，且根据专家意见修改完善后方案）专业监理工程师审查 总监理工程师审核建设单位签批。3.3高支模搭设阶段监理工作程序：检查架子工要持证上岗，检查技术交底及安全文明交底状况，查看记录；测量放线已复核，监理工程师已签认；立杆间距、纵横杆步距及剪刀撑设立与方案对照检查，扣件扭矩值检查等。3.4浇筑混凝土施工监理工作程序：高支模支撑体系验收合格、钢筋安装工序验收合格、检查混凝土浇筑班组交底工作与否完毕，机械设备组织与否充分，安全监督人员与否到位，后方可批准混凝土浇筑；安排监理旁站人员到场，监督混凝土浇筑顺序与否按方案执行，且禁止跟班木工进入浇筑区域下方观查木模状况。3.5 支架拆除监理工作程序：施工单位申报拆模报验，审查混凝土拆模试块强度与否满足规定，拆模安全技术交底工作与否完毕，专职安全现场监护与否到位，警戒线、警示牌与否按方案设立到位，条件具备方可批准支架拆除。四、监理工作目的4.1质量目的：将严格按照规范规定规定，完善制度，做好控制，协调好各方关系，保证该分项工程质量达到合格。4.2安全及文明施工目的:保证无伤亡事故，杜绝不安全施工。五、高支模工程监理工作控制要点及目的值5.1本高支模工程检查及重要验收内容如下：高支模工程检查及重要验收内容一览表 表5.1序号检查项目重要验收内容1地基下至构造强度及下层支撑体系2支架工程材料及构件持保资料及复试报告，3模板工程原材料规格尺寸、断面尺寸，起拱高度5.2本高支模工程监理质量控制点。高支模工程监理质量控制点一览表 表5.2序号项目控制点1施工单位资质施工公司资质与否满足本工程规定，与否有效2高支模施工方案方案与否按专家意见修改，审批程序与否合法，编制根据与否对的，支撑体系布置及验算与否合理。3地基解决高支模区域下层撑体系与否保持完整，立杆垫板与否按方案设立4支架搭设立杆间距、纵横杆步距、剪刀撑设立，扣件拧紧力矩值检查。5模板安装平整度、垂直度、断面尺寸、接缝等7混凝土浇筑过程监测支架沉降、位移和变形，监督第三方监测。8支架拆除混凝土拆模强度报告符合规范规定，拆撑顺序与否与方案一致5.3材料、设备进场检查验收。5.3.1专业监理工程师对高支模工程所用进场材料和设备检查内容有： 进场钢管、扣件、配件要报验，合格签认；有合格证，及产品检查报告，其直径、壁厚、端面偏差弯曲，外观、锈蚀、均应合符规定，并抽样复试合格后方可使用 。5.3.2 材料见证取样：高支模工程监理材料见证取样一览表 表5.3序号材料名称规定抽检数量检查办法1支(构)材料750根力学性能复试2扣件1000N280为一种检查批取样，力学性能复试5.4高支模施工专项方案审查监理要点。高支模施工专项方案编制内容、施工单位审核程序必要符合住建部87号文规定。5.5高支模搭设过程监理工作要点。高支模搭设单位和个人资质必要符合有关规定。在搭设时施工单位要做好自检，监理应做好巡视检查。5.6混凝土浇筑监理工作要点。混凝土浇筑必要按预定浇筑程序和方案进行，并随时观测支架变形状况，避免意外事故发生。5.7支架拆除阶段监理要点。支架拆除需等混凝土强度达到设计规定方可拆除，拆除顺序应符合规范规定。六、高支模监理工作办法及办法6.1审查内容： 审查承包单位、分包单位安全生产保证体系、质量保证体系与否建立、健全；审查承包单位报送高支模专项施工方案，按规定需专家论证与否组织论证并按论证意见修改完善，并提出审查意见；审查施工单位报送进场材料、构配件和设备报告，审查地基解决后检查报告、支架搭设后自查报告、和高支模拆除申请报告等；重点要认真审查施工单位方案中技术方案可行性，内容完整性。6.2复核内容： 承包单位、分包单位资质、安全生产允许证、专职安全员、特种人员作业上岗证；复核专项方案中荷载计算书；复核地基解决承载力、标高、平整度、排水等状况；复核支架位置、间距、支构(件)链接质量、扫地杆、支撑等搭设状况与否符合设计规定；复核模板安装位置、尺寸、标高等与否符合规定；复核支架拆模前构造混凝土同条件试块强度实验报告与否达到拆模强度规定等。6.3质量安全问题解决办法： 对未按照经批准专项施工方案实行，搭设、使用或拆除中浮现质量、安全问题，材料、构配件进场未经监理人员验收或验收不合格，支架搭设完毕后未经检查验收而擅自进行预压或混凝土浇筑监理工程师应及时下达监理工程师告知单、备忘录、停工令等，报告业主，必要时报告政府行政主管部门。监理工程师在寻常巡视检查过程中发现某些较轻微质量问题和安全隐患要及时规定施工单位进行现场整治并做好复查。6.4旁站。混凝土浇筑旁站，浇筑与否按方案执行，浇筑过程中注意对转换大梁处变形观测发现隐患及时通报 。6.5巡视检查内容： 现场安全警戒状况，施工顺序、办法，搭设质量状况，安全文明施工状况；施工人员安全防护齐备，有无违规违章作业；支架扫地杆、斜撑、剪刀撑设立稳定状况，混凝土浇筑过程中支架变形、沉降、稳定等进行巡视检查，发现其她及时解决。6.6现场协调方式：专项会议。6.7其她监理办法：监理工程师联系单及告知单 。6.8验收。6.8.1验收条件：施工单位按方案完毕工作内容，自检合格基本上，并书面申报。6.8.2验收程序：按验收程序流程图操作。6.8.3验收内容：立杆间距、步距、垂直度、扣件扭矩。剪刀撑设立等。 6.9高支模工程履行监理法定职责服务。6.9.1开工前安全监督管理：安全管理体系与否健全，特殊工种岗位证书有否有效，审查高支模专项施工方案。检查施工安全技术交底工作与否到位 ，对进场钢管扣件进行抽查，合格后方可使用 。6.9.2施工过程中安全监督管理：检查支撑搭设过程中 安全员与否到位，与否按审批专项方案搭设，并对扣件安装用力矩扳手抽查数据，对立杆间距、水平杆步距、扫地杆、剪刀撑设立进行检查。 苏州建筑工程监理有限公司
