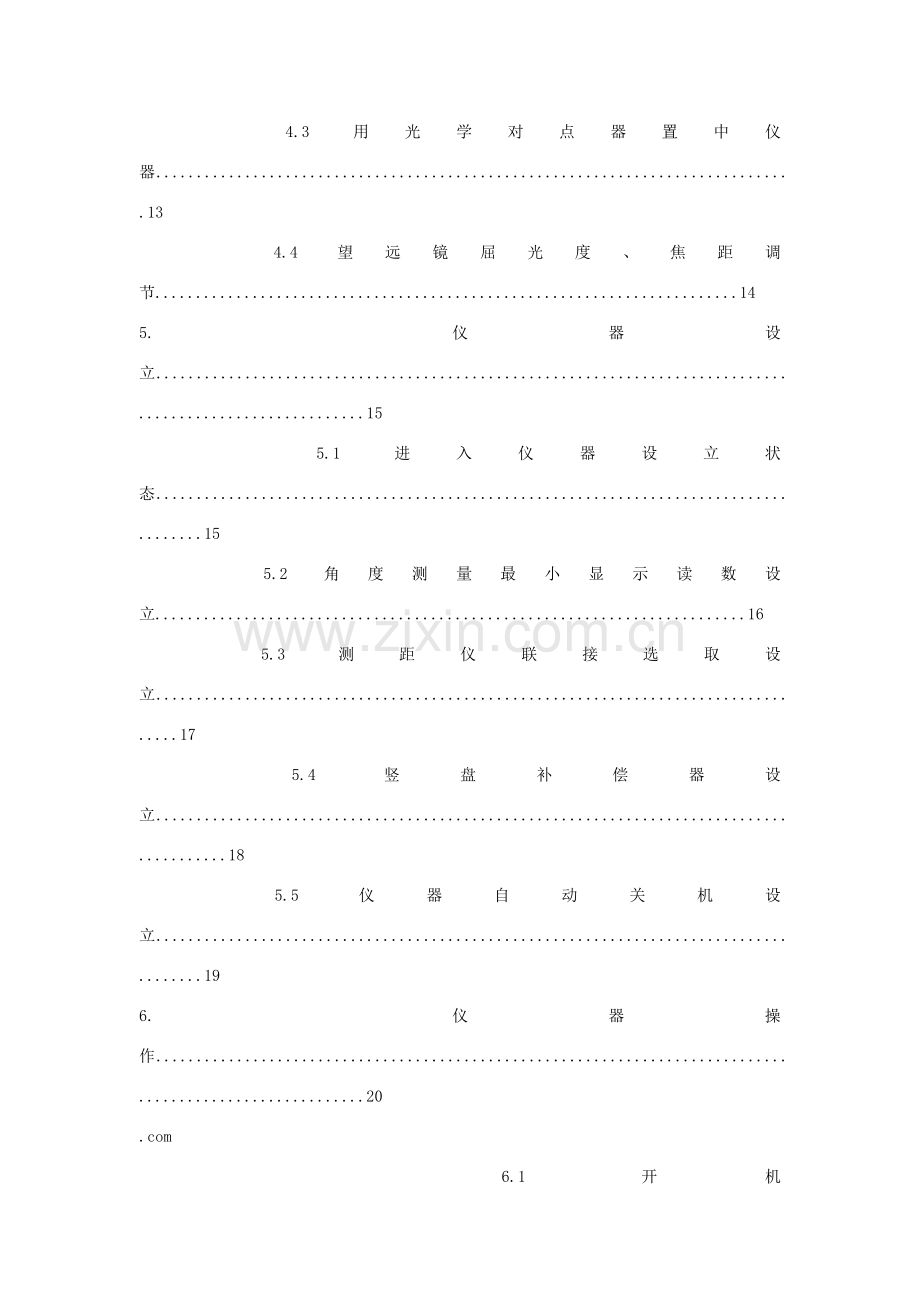

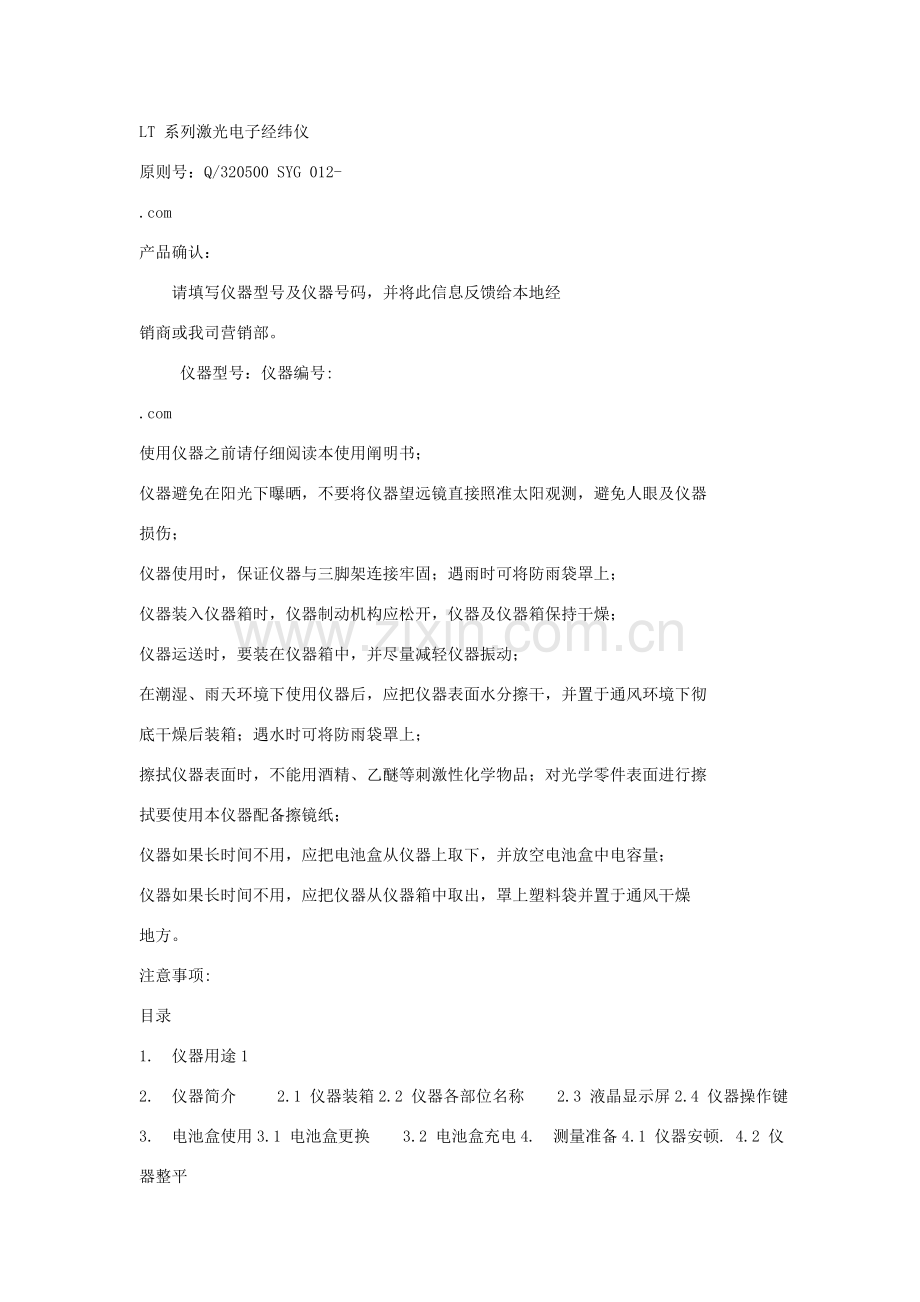

LT 系列激光电子经纬仪原则号：Q/320500 SYG 012-.com 产品确认：请填写仪器型号及仪器号码，并将此信息反馈给本地经销商或我司营销部。 仪器型号：仪器编号:.com 使用仪器之前请仔细阅读本使用阐明书； 仪器避免在阳光下曝晒，不要将仪器望远镜直接照准太阳观测，避免人眼及仪器损伤； 仪器使用时，保证仪器与三脚架连接牢固；遇雨时可将防雨袋罩上；仪器装入仪器箱时，仪器制动机构应松开，仪器及仪器箱保持干燥； 仪器运送时，要装在仪器箱中，并尽量减轻仪器振动； 在潮湿、雨天环境下使用仪器后，应把仪器表面水分擦干，并置于通风环境下彻底干燥后装箱；遇水时可将防雨袋罩上； 擦拭仪器表面时，不能用酒精、乙醚等刺激性化学物品；对光学零件表面进行擦拭要使用本仪器配备擦镜纸； 仪器如果长时间不用，应把电池盒从仪器上取下，并放空电池盒中电容量； 仪器如果长时间不用，应把仪器从仪器箱中取出，罩上塑料袋并置于通风干燥地方。注意事项:目录1.仪器用途1 2.仪器简介 2.1 仪器装箱2.2 仪器各部位名称2.3 液晶显示屏2.4 仪器操作键3.电池盒使用3.1 电池盒更换3.2 电池盒充电4.测量准备4.1 仪器安顿. 4.2 仪器整平 4.3 用光学对点器置中仪器.13 4.4 望远镜屈光度、焦距调节.14 5.仪器设立.15 5.1 进入仪器设立状态.15 5.2 角度测量最小显示读数设立.16 5.3 测距仪联接选取设立.17 5.4 竖盘补偿器设立.18 5.5 仪器自动关机设立.19 6.仪器操作 6.1 开机( ).20 6.2 关机( ).20 6.3 照明打开/关闭( ). .21 6.4 角度单位(360o/400gon)转换( ).21 6.5 角度值增长方向转换( ). .22 6.6 水平角度值置零( ).22 6.7 水平角度值锁定及任意设立( ).23 6.8 垂直角度测量模式转换( ).24 7.角度测量. 25 7.1 水平角度测量.25 7.2 垂直角度测量.26 8.运用视距丝测距.27 9.激光某些操作.28 9.1 定向测量.28 9.2 布设角度.28 9.3 天顶测量.29 9.4 水准测量.29 10. 检查和校正.30 10.1 长水准器检查和校正.30 10.2 圆水准器检查和校正.32 10.3 望远镜粗瞄准器检查和校正.33 10.4 光学下对点器检查和校正.34 10.5 分划板竖丝检查和校正.36 HOLD 0SET FUNC FUNC R/LV/%.com 10.6 仪器照准差C 检查和校正. 37 10.7 竖直度盘指标差i 检查和校正.38 10.8 竖直度盘补偿器检查.40 10.9 竖直度盘补偿器校正. 43 10.10 激光束同焦调节.46 10.11 激光束同轴调节. 46 11. 仪器与测距仪联接和使用. 47 11.1 仪器与测距仪联接.47 11.2 仪器与测距仪联机使用.48 12. 仪器与外接手簿联接和使用. 49 12.1 仪器与外接手簿联接. 49 12.2 仪器与外接手簿联机使用.50 13. 仪器与测距仪、外接手簿(或计算机)联接.51 14. 基座安装和拆卸. .52 15. 可选附件.53 16. 技术指标.54 17. 附表(仪器显示英汉对照表)为了不断提高产品外观及性能,本阐明书中所有图片及性能指标如有改动,恕不告知。请谅解！.com 激光是一种方向性极强、能量十分集中光辐射。这对于实现测量过程高精度、以便性及自动化是十分有益。LT 系列激光电子经纬仪是在我司DJD系列电子经纬仪基本上，增长激光（激光某些采用635nm半导体激光发射器）发射系统改制而成。 激光通过望远镜发射出来，与望远镜照准轴保持同轴、同焦。因而本产品除具备电子经纬仪所有功能外，还提供一条可见激光束，十分便利于工程施工。同步望远镜可饶过支架作盘左盘右测量。保持电子经纬仪测角精度。也可向天顶方向垂直发射激光束，作一台激光垂准仪。若配备弯管读数目镜，则可依照竖盘读数对垂直角进行测量。当望远镜照准轴精细调成水平后，又可作激光水准仪及激光扫平仪用。若不使用激光，本产品仍可作电子经纬仪用。1. 仪器用途 本产品电子经纬仪某些采用光栅增量式数字角度测量系统；使用微型计算机技术进行测量、计算、显示、存储等多项功能；可同步显示水平、垂直角测量结果，可以进行角度、坡度等各种模式测量。电子经纬仪可广泛应用于国家和城市三、四等三角控制测量，用于铁路、公路、桥梁、水利、矿山等方面工程测量，也可用于建筑、大型设备安装，应用于地籍测量、地形测量和各种工程测量。本仪器用于较高精度角度座标测量和定向准直测量场合，如： 1. 大型船舶制造； 2. 中小型水坝坝体位移测量； 3. 重型机器窗身校正，机件变形测量； 4. 港口、桥梁工程； 5. 大型管道、管线铺设； 6. 隧道、井巷工程； 7. 高层建筑、大型塔架； 8. 飞机机架安装； 9. 天顶方向垂线测量； 10. 水准测量。 2. 仪器简介2.1 仪器装箱每次进行仪器装箱时，请参照本装箱示意图。LT系列激光电子经纬仪装箱示意图图1 4 随机文献主机备用电池充电器注：1.AA电池是用于激光器电池盒内； 2.随机附件及装箱物品以装箱单为准。防雨袋AA 电池校正工具.com 2.2 仪器各部位名称图2 提 手提手锁紧螺丝望远镜物镜电池盒粗瞄准器水平微动手轮水平制动手轮液晶显示屏键盘圆水准器基座锁紧钮5 光学对点器脚螺旋仪器编号横轴中心标志仪器型号.com 望远镜目镜基座垂直微动手轮垂直止动手轮外接电源插座激光器电源开关6 图3 外接手薄通讯口仪器中心测距仪通讯口长水准器望远镜调焦手轮.com 2.3 液晶显示屏液晶显示屏共显示两行文字，第一行为垂直盘角度，第二行为水平盘角度和电池容量。如下为显示符号阐明：Hr：表达水平度盘角度，且顺时针转动仪器为角度 增长方向；Hl：表达水平度盘角度，且逆时针转动仪器为角度 增长方向；Vz：表达天顶距；V%：表达坡度；Vz:天顶距角度值V%:坡度值图4 7 水平角度值表达电池容量，黑色填充越多表达容量越足。电池容量.com 2.4 仪器操作键图5 键 名功 能开机、关机打开手簿通讯或测距菜单360o/400gon 单位转换照明开/ 关(按键时间较短) 进入菜单后返回键向右/ 左水平角度值增长记录，向手簿发送数据水平角度值设立0o 00 00 进行单次测距水平角任意角度锁定显示高差竖盘角度显示天顶距 V 坡度值 % 显示平距MENU FUNC U/ R/L REC HOLD V/% 8 0SET.com 弹 块电池盒3.1 电池盒更换(1)电池盒安装将随机电池盒底部突起卡入主机，按住电池盒顶部弹块并向仪器方向推(如图7),直至电池盒卡入位置为止，然后放开弹块。(2)电池盒拆卸向下按住弹块卸下电池盒。(3)电池容量拟定液晶屏右上角显示一节电池，中间黑色填充越多，则表达电池容量越足;如果黑色填充很少， 已接近底部，则表达电池需要充电。电池工作时间见技术参数(P55)。3. 电池盒使用9 图7 图 充电器图8 图9 3.2 电池盒充电(1)充电将充电器插头连接220V交流电源，充电器黄绿灯亮；将电池盒插入充电器，充电器黄绿、红灯同步亮，此时表达正在进行充电；充电结束后，红灯灭，只有黄绿灯亮，表达充电完毕。充电时间普通为3 小时左右。(2)放电后充电将电池盒插入充电器，两个灯都亮； 将充电器上黄色按钮按一次，红灯灭，同步黄绿灯内会显出橙色光，表达正进行放电；放电结束后会自动转到充电状态。(3)激光器电池盒 激光器电池盒采用2 节AA电池注：建议顾客用模式(2)进行充电 ,以延长电池使 用寿命。电源插头黄绿批示灯放电按钮红批示灯10 电池盒.com 4.1 仪器安放(1)安放三脚架一方面将三脚架三个架腿拉伸到适当位置上，紧 固锁紧装置；(2)把仪器放在三脚架上小心地把仪器放在三脚架上，通过拧紧三脚架 上中心螺旋使仪器与三脚架联结紧固。4. 测量准备4.2 仪器整平(1)用圆水准器粗整平仪器相向转动脚螺旋A、B使气泡移至垂直于脚螺旋 A、B连线圆水准器线上(图10)。转动脚螺旋C，使水泡居于圆水准器中心(图 11)。脚螺旋A 脚螺旋C 脚螺旋A 脚螺旋B 脚螺旋C 图10 图11 脚螺旋B (2)用长水准器精准整平仪器松开水平止动手轮，转动仪器使长水准器与脚螺旋A、B连线平行;相向转动脚螺旋A、B，使水泡居于长水准器中心;(图12) 松开水平止动手轮，转动仪器使长水准器与脚螺旋A、B连线垂直；转动脚螺旋C， 使水泡居于长水准器中心;(图13) 重复以上环节，直至仪器转动任意角度时， 水泡都能居于长水准器中心。脚螺旋A 脚螺旋B 脚螺旋C 脚螺旋A 脚螺旋B 脚螺旋C 长水准器气泡图12 图13 4.3 用光学对点器置中仪器依照仪器使用者视力进行对点目镜调焦，然后松开中心螺丝并平稳移动仪器，使地面标志点在分划板上成像居于目镜分划板中心，然后拧紧中心螺丝；再次精准整平仪器，重复上述环节，直至仪器精准整平时，对点器分划板中心与地面标志点精准重叠。图14 标志点对点器分划板 4.4 望远镜屈光度、焦距调节(1)屈光度调节将望远镜向着光亮均匀背景(天空)，但不要瞄向太阳，转动目镜使分划板十字丝清晰明确。(2)焦距调节将望远镜对准目的，转动调焦手轮，使目的影像清晰;眼睛在目镜出瞳位置作上下和左右移动， 检查有无视差存在，即分划板十字丝与目的间隙无变化;若有，则继续进行调节，直到没有视差为止。图15 望远镜分划板 5.1 进入仪器设立状态5. 仪器设立注：如下设立内容只需依照使用规定在第一次使用 前设立,使用中如果无变动规定,则无需重新进 行仪器设立。(1)按 键并释放,仪器开机；(2)仪器显示屏显示“上下转动望远镜”；(3)同步按住 及 键,并上下转动望远镜；(4)仪器进入设立状态,并显示设立项目；(5)按相应键进入相应设立项。注：设立项目编号与按键相应如下12345 V/% HOLD 0SET R/L FUNC Welcome FOIF Co. Ver 3.0 V Index Rotate Telescope 同步按 及 键并上下转动望远镜15 R/L 开机 ( ) 1.Mini-read 2. EDM 3 .Tilt 4 .Auto Off HOLD HOLD R/L.com 5.2 角度测量最小显示读数设立 (出厂设立：最小显示1 ) (1)按5.1 操作进入仪器设立状态；(2)按 键(选取1. Accuracy select),进入最小 显示读数设立选取；(3)仪器显示可供选取4 个最小显示读数选项;分 别为：1. 1 - 最小显示读数为1 2. 5 - 最小显示读数为5 3. 10 - 最小显示读数为10 4. 20 - 最小显示读数为20 (4)按相应键进行设立，仪器完毕设立并自动关机； 相应关系为：16 最小显示读数选取流程图1. 1 2. 5 3.10 4.20 仪器完毕设立并自动关机按 V /% 键V/% HOLD 0SET R/L 1. 1 2. 5 3. 10 4. 20 按相应键进行选取1.Mini-read 2. EDM 3 .Tilt 4 .Auto Off HOLD 0SET R/L 1. 1 - 最小显示读数为1 2. 5 - 最小显示读数为5 3. 10 - 最小显示读数为10 4. 20 - 最小显示读数为20 V/% V/%.com 5.3 测距仪联接选取设立 (出厂设立：联测距仪) (1)按5.1 操作进入仪器设立状态；(2)按 键(选取2. With EDM),进入测距仪 联接设立选取；(3)仪器显示可供选取2 个测距仪联接设立选项；分别为：1. With EDM- 联接测距仪2. Without EDM- 不联接测距仪(4)按相应键进行设立，仪器完毕设立并自动关机；相应关系为：V/% HOLD 1. With EDM 2. Without EDM HOLD 17 测距仪联接选取流程图1.With EDM 2.Without EDM 按相应键进行选取仪器完毕设立并自动关按 H O L D 键1.Mini-read 2. EDM 3 .Tilt 4 .Auto Off 1.With EDM 2.Without EDM V/% HOLD.com 5.4 竖盘补偿器设立 (出厂设立：补偿器打开) (1)按5.1 操作进入仪器设立状态；(2)按 键(选取3.Tilt),进入竖盘补偿器设立 选取；(3)仪器显示可供选取3 个竖盘补偿器设立选项；分别为：1. Modify- 补偿器校正2. Check- 补偿器检查3. Tilt On- 启动补偿器或 3.Tilt Off- 关闭补偿器(4)按 键进行设立，仪器完毕设立并自动关 机;相应关系为： 如果显示3.Til t On,则表达仪器原先设立为补偿器关闭，按 键则启动补偿器； 如果显示3.Tilt Off,则表达仪器原先设立为补偿器打开，按 键则关闭补偿器；注:本项设立必要与仪器配备相相应，否则仪器将自锁。0SET0SET 0SET 补偿器设立选取流程图按 键1.Modity 2.Check 3.Tilt On 仪器完毕设立并自动关0SET 18 1.Mini-read 2. EDM 3 .Tilt 4 .Auto Off 3.Tilt On 按相应键进行选取0SET 0SET.com 19 5.5 仪器自动关机设立 (出厂设立：有自动关机) (1)按5.1 操作进入仪器设立状态；(2)按 键(选取4 Auto Off),进入仪器自动关机 设立；(3)仪器显示2 个选项；1.Auto off 10s - 自动关机功能启动2.Not Auto off - 自动关机功能关闭(4)按相应键进行设立； 相应关系为：V/% HOLD 如果选取自动关机功能启动，则仪器如果在10 分钟以内无任何操作(涉及按键，转动仪器)则仪器自动关机；如果选取自动关机功能关闭，则仪器不会自动关机。5.6 仪器出厂设立见P56 按 键按相应键进行选取并自动关机R/L 1.Mini-read 2. EDM 3 .Tilt 4 .Auto Off 1.Auto off 10s 2.Not Auto off Auto off 10s Not Auto off V/% HOLD1.Auto off 10s 2.Not Auto off 按相应键进行选取自动关机设立流程图R/L.com 6.1 开机( ) 按住 键，液晶显示屏显示欢迎词、公司及软件版本信息；释放 ,液晶显示屏显示提示信息,提示“上下转动望远镜”；上下转动望远镜，使仪器初始化;并自动显示水平度盘角度、竖直度盘角度以及电池容量信息。6. 仪器操作6.2 关机( ) 按住 键，液晶显示屏第二行显示“REC U OFF”,再按 键,相应OFF，仪器关机。Welcome FOIF Co. Ver 3.0 V Index Rotate Telescope Vz：175o12 02 REC U OFF 上下转动望远镜开机( ) 关机( ) 关机( ) 开机流程图关机流程图Vz：088o10 05 Hr：000o00 15 如果不想关机，可按 FUNC 键，相应U,则返回测量状态。 6.3 照明打开/ 关闭( ) 按住 键,并立即释放，则液晶显示屏照明打开，望远镜分划板照明同步打开;再按并立即释放，则液晶显示屏照明及望远镜分划板照明关闭；FUNC FUNC 6.4 360o/400gon 转换( ) 按住 键,并保持约2秒后来释放，则液晶屏显示角度值自动从360o 制转换到400gon 制;再按并1 秒后来释放，则角度值从400gon制转换到360o 制。FUNC FUNC Vz：075o52 37 Hr：175o12 02 Vz：075o52 37 Hr：To 400gon Vz：084.3074gon Hr：194.6675gon Vz：084.3074gon Hr：To 360o 单位转换流程图 6.5角度值增长方向转换( ) 仪器每次开机并初始化后，显示屏水平角度值显示为 “ Hr:xxxo xxxx ”,表达水平角度值以顺时针转动仪器方向为角度值增长方向(Hr 模式)；按住 键并释放，则显示屏水平角度值显示为 “ Hl:xxxo xx xx ” ,表达水平角度值以逆时针转动仪器方向为角度值增长方向(Hl 模式)。6.6 水平角度值置零( ) 按住 键,直到显示屏第二行显示“SET 0” 并释放，则水平角度值自动显示为000o 00 00 。R/L R/L 0SET 22 Vz：075o52 37 Hr：175o12 03 Vz：075o52 37 Hr：000o00 00 水平角度值置零流程图Vz：075o52 37 Hr：175o12 03 Vz：075o52 37 Hl：184o47 57 角度值增长方向流程图0SET.com 6.7水平角度值锁定及任意设立( ) (1)水平角度值锁定按住 键并释放，浮现左图锁定信息显示屏显示“H”,如流程图所示。此时转动仪器， 平角度保持不变;再按住 键并释放，则恢原状态，水平角度值随仪器转动而变化；(2)水平角度值任意设立转动水平微动手轮，直至仪器显示屏显示所要水平角度值，按住 并释放，则该角值被锁定并显示锁定信息;转动仪器并用望远镜瞄目的，再按住 并释放，则角度值不再锁并可进行下一步测量工作。HOLD HOLD HOLD HOLD HOLD Vz：075o52 37 Hr：175o12 03 Vz：075o52 37 Hr：175o12 03 水平角锁定流程图Vz：075o52 37 Hr：175o12 03 H.com 6.8 垂直角度测量模式转换( ) (1)天顶距模式(Vz) 仪器开机并初始化后，垂直角测量模式自动天顶距模式(Vz);显示角度值范畴为0o360o， 为0o；(2)坡度模式(V%) 在天顶距模式(Vz)状态，按 键并释放次，则垂直角测量模式转换为坡度模式(V%)；坡度值范畴为-100%+100%，水平方向为0 应角度值范畴为-45o+45o,如果超过范畴， 示“超过范畴” ( !Over range!！)；在坡度模式 (V%)状态，按 键并释放次，则恢复到天顶角模式(Vz)状态。V/% V/% Vz：058o52 18 Hr：161o51 18 Vz：60.39 Hr：161o51 18 垂直角模式转换流程图90o 0o 180o 天顶距% 0% 0% -100% 图16 坡度0% 100% V/%.com 7.角度测量7.1 水平角度测量(1)开机，转动仪器望远镜，仪器初始化；( (2)拟定电池容量与否足够； (3)拟定与否打开照明；( FUNC ) (4)选取水平角度增长方向( Hr 或Hl );( R/L (5)选取测量角度单位(360o或400gon);( FUN (6)水平角度置零或锁定任意水平角度值； ( 0SET 或 HOLD ) (7)瞄准目的； (8)读数； (9)进行下一步测量项目； (10)测量结束，关机。( ).com 7.2 垂直角度测量(1)开机，转动仪器望远镜，仪器初始化；( (2)拟定电池容量与否足够； (3)拟定与否打开照明；( FUNC ) (4)选取测量角度单位(360o或400gon);( FU (5)选取垂直角度测量模式( 天顶距Vz或坡度V ( V/% ) (6)瞄准目的； (7)读数； (8)进行下一步测量项目； (9)测量结束，关机。( ) 注：选取哪些环节可以依照测量实际规定而定 水平角度与垂直角度为同步测量。.com 8.运用视距丝测距 运用仪器望远镜分划板视距丝以及标尺可进测距；(图17) 详细环节如下： (1)在测站安放并整平仪器； (2)在测点竖好标尺； (3)通过望远镜观测，拟定分划板上下视距丝别在标尺上相应读数，从而拟定在标尺上截取间隔“l”； (4)计算从测站到测点距离“L=100xl”。 注： l：视距丝在标尺上截取间隔； L：测站到测点距离； 100：仪器望远镜乘常数。标尺l L=100xl 图17 l 划板距丝.com 激光某些操作本激光器使用两节5号电池作电源，将电池放入电池盒内，然后按一下电池盒白色开关按钮，这时激光管即被点亮，向外发射激光束。定向测量以已知两点为基准，找出这两点连线之间其他点称其为激光定向测量。骤如下：先将仪器对中并整平，松开水平止动手轮和垂直止动手轮，通过粗瞄准略瞄准目的，旋紧水平止动手轮和垂直止动手轮，运用水平微动手轮和垂直微动精准瞄准目的。打开激光器电源开关，发射激光束，要找出两点连线上其他要在需要处竖一屏，让激光束聚焦即可。由于红色激光可见性，不久就可以完向测量工作。布设角度以两点连线为基准，按规定作出一水平角，称为布设角度。操作环节为： 准点上将仪器对中并整平，先通过望远镜照准另一基准点，将平盘置零，然后转器，使得平盘读数为所规定角度值。打开激光器电源开关，激光束就会与基准一固定夹角射出。.com 天顶测量以一点为基准，向上垂直出射激光束称为天顶测量。操作环节：精准对中并整器，打开激光器电源开关，使激光束射向天顶。可用下述两种办法使激光束处在位置： 竖盘读数为0 时，即表达垂直； 转动调焦手轮，是目的处激光光斑最小。旋转照准部，运用垂直微动手轮用法使光斑在目的处晃动最小，光斑晃动中心即为激光束垂直位置。水准测量先将仪器对中、整平，然后测出仪器指标差，将望远镜调到水平位置，并扣除差，旋紧垂直止动手轮，运用垂直微动手轮调节到规定读数处，这样出射激即可以作为水准线使用。.com 10.检查和校正10.1 长水准器检查和校正检查(1)将仪器安放于较稳定装置上(如三脚架、校正台)，并固定仪器； (2)将仪器粗整平，并使仪器长水准器与基座三个螺丝中两个连线平行，调节该两个脚螺丝使长水准器水泡居中； (3)转动仪器180o，观测长水准器水泡移动情如果水泡处在长水准器中心，则不必校正； 果水泡
