微机消谐小电流接地选线综合装置说明指导书使用版.doc

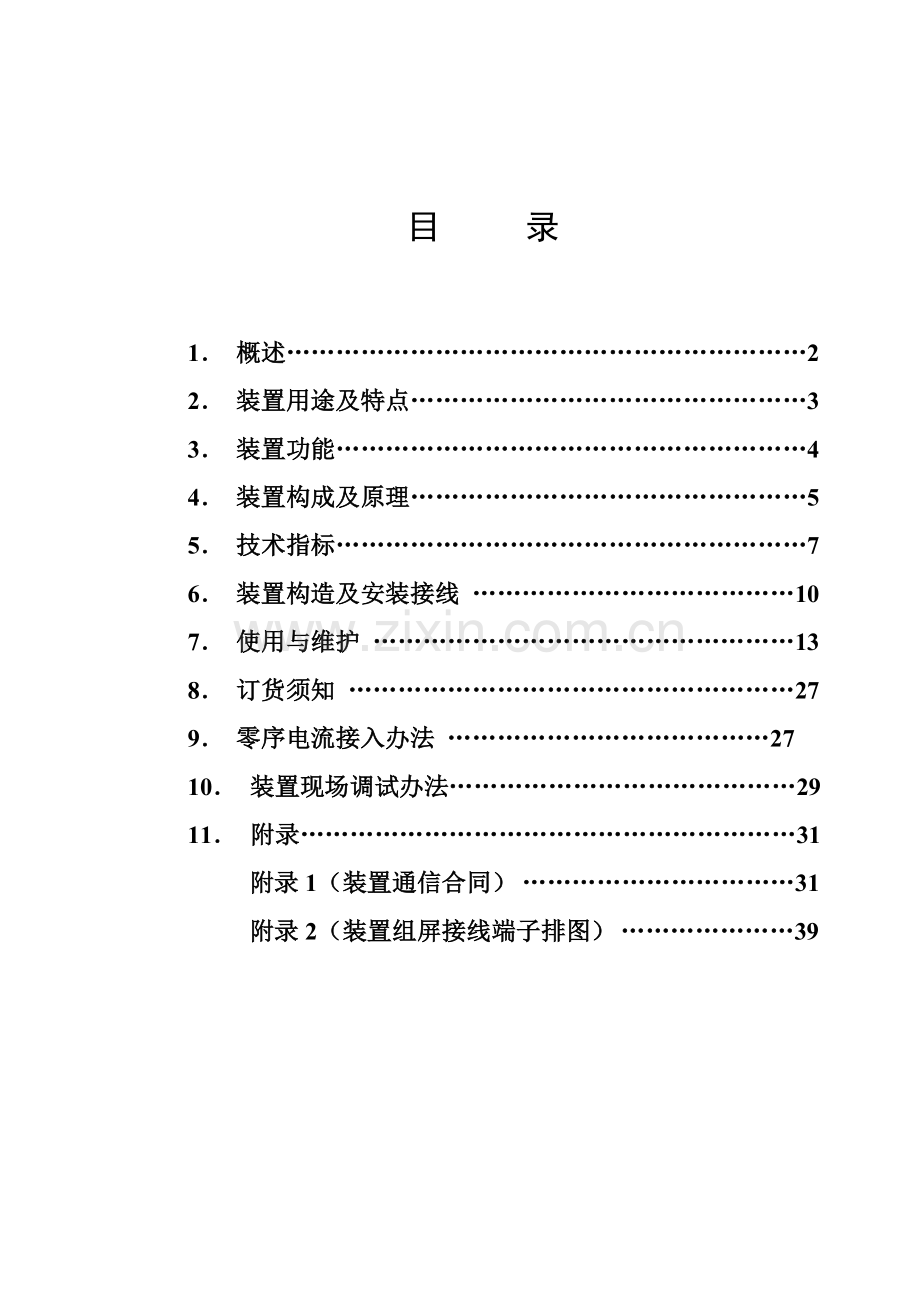

目 录

1． 概述………………………………………………………2
2． 装置用途及特点…………………………………………3
3． 装置功能…………………………………………………4
4． 装置构成及原理…………………………………………5
5． 技术指标…………………………………………………7
6． 装置构造及安装接线 …………………………………10
7． 使用与维护 ……………………………………………13
8． 订货须知 ………………………………………………27
9． 零序电流接入办法 …………………………………27
10． 装置现场调试办法……………………………………29
11． 附录……………………………………………………31
附录1（装置通信合同） ……………………………31
附录2（装置组屏接线端子排图） …………………39

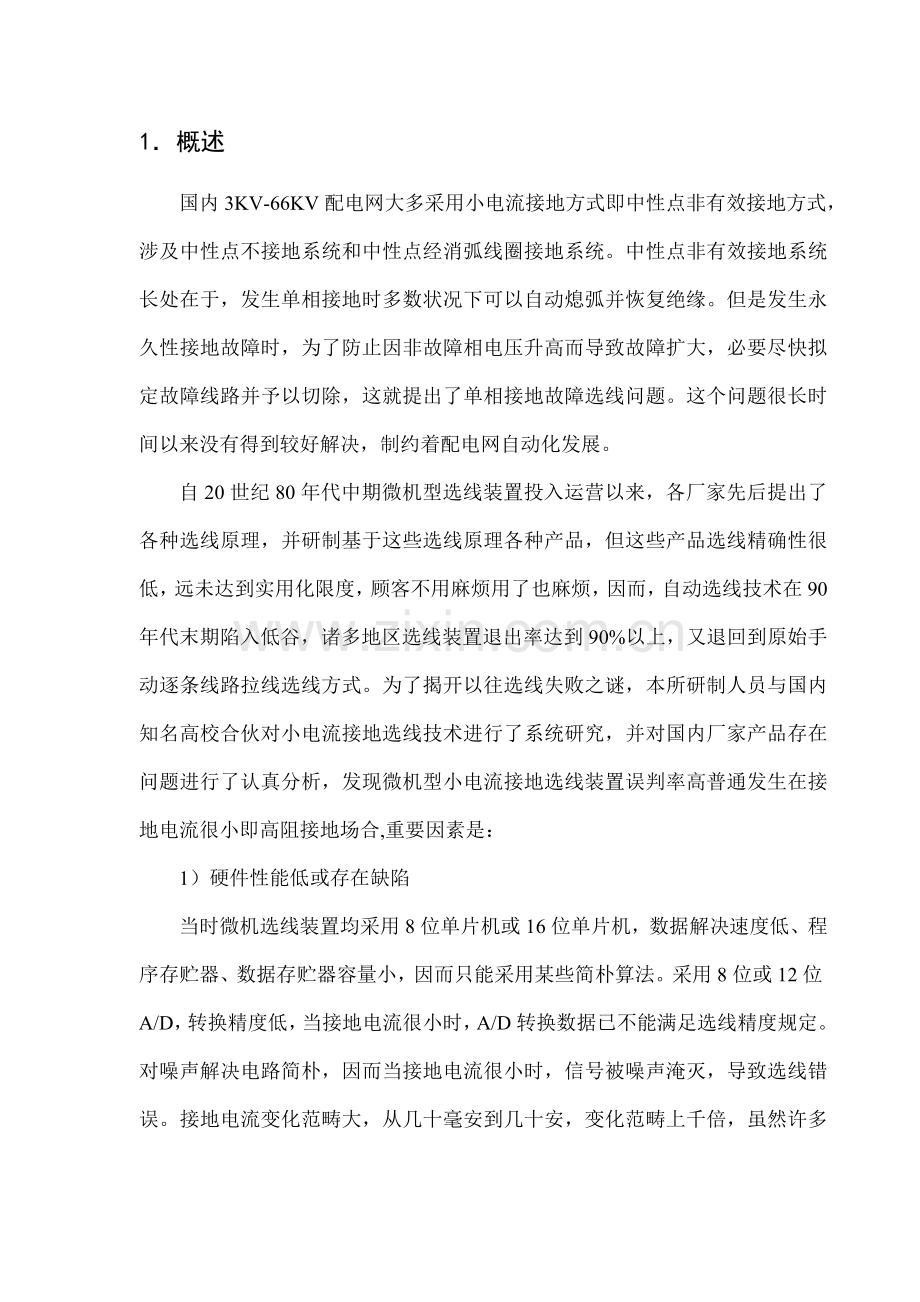

1．概述
国内3KV-66KV配电网大多采用小电流接地方式即中性点非有效接地方式，涉及中性点不接地系统和中性点经消弧线圈接地系统。中性点非有效接地系统长处在于，发生单相接地时多数状况下可以自动熄弧并恢复绝缘。但是发生永久性接地故障时，为了防止因非故障相电压升高而导致故障扩大，必要尽快拟定故障线路并予以切除，这就提出了单相接地故障选线问题。这个问题很长时间以来没有得到较好解决，制约着配电网自动化发展。
自20世纪80年代中期微机型选线装置投入运营以来，各厂家先后提出了各种选线原理，并研制基于这些选线原理各种产品，但这些产品选线精确性很低，远未达到实用化限度，顾客不用麻烦用了也麻烦，因而，自动选线技术在90年代末期陷入低谷，诸多地区选线装置退出率达到90%以上，又退回到原始手动逐条线路拉线选线方式。为了揭开以往选线失败之谜，本所研制人员与国内知名高校合伙对小电流接地选线技术进行了系统研究，并对国内厂家产品存在问题进行了认真分析，发现微机型小电流接地选线装置误判率高普通发生在接地电流很小即高阻接地场合,重要因素是：
1）硬件性能低或存在缺陷
当时微机选线装置均采用8位单片机或16位单片机，数据解决速度低、程序存贮器、数据存贮器容量小，因而只能采用某些简朴算法。采用8位或12位A/D，转换精度低，当接地电流很小时，A/D转换数据已不能满足选线精度规定。对噪声解决电路简朴，因而当接地电流很小时，信号被噪声淹灭，导致选线错误。接地电流变化范畴大，从几十毫安到几十安，变化范畴上千倍，虽然许多厂家都宣称能自动跟踪零序电流变化，但并没有相应硬件和软件来保证，为了保证接地电流较大时不饱和，只能牺牲接地电流小时选线精度。
2）软件算法简朴
由于硬件性能低，某些先进算法和判据不能应用，只能采用某些简朴算法，有些厂家宣称采用了各种判据，但只是对判据机械罗列，并未综合运用，而每种判据均有局限性。
3）变电站运营方式发生变化时，装置不能适应运营方式变化。
4）零序电流失真严重
许多零序电流互感器死区太大，零序电流很小时，副边无输出，因而接地电流小时容易误判。
通过近年研究，本所攻克了上述四个难题，研制出TLX99微机消谐小电流接地选线综合装置。该装置当输入零序电流不不大于2mA时即可精确选线，并且合用于变电站各种运营工况，解决了近年来困扰顾客和厂家难题。

2．装置用途及特点
2.1 用途
本装置合用于3KV－66KV中性点不接地或中性点经电阻、消弧线圈接地系统单相接地选线，可广泛用于发电厂、变电所及大型厂矿公司供电系统作为线路和母线单相接地故障报警或用于单相接地保护跳闸。
2.2 特点
本装置与国内其他厂家产品相比，具备如下特点：
1）国内首家采用综合判据选线理论与办法，应用模糊决策理论拟定选线成果，使每种选线原理最大限度发挥作用，选线精度大大提高。
2）国内首家采用双CPU构造，一种CPU负责管理键盘，液晶显示，通信等人机接口；一种专门负责数据采集，运算，接地选线解决，大大提高了系统可靠性和迅速性。
3）国内首家采用DSP（数字信号解决器）芯片作为核心运算控制单元。与单片机相比，集成度高，抗干扰能力强，可靠性高，运算速度快(为80196运算速度10倍)。
4）采用14位高速A/D转换芯片，数据采集速度快、精度高，为接地电流很小时选线精确率提供了硬件保证。
5）采用高性能硬件滤波电路和高性能数字滤波器相结合，提取有用信号能力及抗干扰能力大大加强。
6）该装置采用了瞬态抑制电路，抗雷击等强干扰能力强。
7）国内首家采用小波变换技术。
8）本装置具备在线自检功能，正常工作同步，可对装置自检。
9）装置零序电流输入最小可达2mA，保证在接地电流很小时（高阻接地）能精确选线。
10）本装置同步具备接地选线及消谐两种功能。
3．装置功能
3.1 接地选线
可完毕3KV－66KV中性点不接地或中性点经电阻、消弧线圈接地系统单相接地选线。
3.2 故障报警
当发生线路或母线单相接地故障、系统谐振故障、装置失电时产生报警信号。
3.3 保护跳闸
当发生线路单相接地故障后，经延时产生跳闸信号，切除故障线路。此项功能可由顾客通过键盘设立，延时时间可由顾客通过键盘整定。
3.4 消谐功能
当检测到系统浮现谐振时，通过输出消谐驱动信号对系统谐振进行消除。
3.5 显示功能
以中文方式显示实时时钟、装置运营状态、系统配备参数、接地或谐振故障母线或线路序号，故障起止时间等。
3.6 设立功能
通过中文菜单提示顾客设立或修改母线参数、线路参数、实时时钟、通信方式、整定期间、系统有无消弧线圈、系统有无保护跳闸等。
3.7 通信功能
装置具备完善通信功能，RS–232、RS–485通讯接口和通信速率可通过菜单选取。
3.8 故障追忆功能
可追忆查询近来16次接地故障和16次谐振故障。
3.9 装置在线自检功能
本装置在正常工作下可在线自检，发现装置故障后及时报警并显示故障类型。
4．装置构成及原理
4.1 装置构成
装置硬件框图如图1所示：

图1 装置构成原理框图
4.1.1 该装置硬件采用双CPU构造，一种CPU为数字信号解决器（DSP），重要负责数据采集、数据解决，DSP芯片因其可靠性高，数据解决速度快，价格昂贵，最早重要用于军工及航天产品，随着产量增长，价格不断下降，当前已广泛用于工业数据解决；另一种CPU采用高性能单片机，重要负责数据通信、键盘、液晶显示等人机接口工作。双CPU再配上高速14位A/D转换芯片，使每周波数据采样点数达128点。高性能硬件为复杂先进算法和判据提供了运营平台，而许多厂家采用是单CPU，并且只是一种单片机。
4.1.2 该装置模仿量输入、开关量输出及通信所有采用了光电隔离，抗现场干扰能力强，运营稳定可靠。
4.1.3 该装置采用了高性能硬件滤波电路，当接地电流很小时，信噪比也很小，有时信号被噪声淹灭，因而设计一种高性能硬件滤波电路对提高选线精确性十分重要。
4.1.4 该装置采用了瞬态抑制电路，抗雷击等强干扰能力强。
4.2 选线原理
国内3KV-66KV配网系统接地方式及运营方式千变万化，而每种选线原理都存在一定局限性，基于某一选线原理装置不也许在任何场合都能精确选线，这就是许多厂家产品在甲地能精确选线在乙地就不能精确选线因素，当前国内有些厂家推出了有几种判据选线装置，但只是运用几种选线原理分别判断，并未对这些成果进行科学分析和综合，有时浮现几种成果互相矛盾状况。
该装置在选线原理上突破了老式选线装置采用单一判据或几种判据机械罗列缺陷，采用了综合判据选线理论与办法，采用测度理论和证据理论，引入可信度及加权系数两个指标，对每一种选线办法在不同运营方式和故障下选线成果可信度做量化评估，依照可信度拟定一种加权系数，构造一种判据函数，应用模糊决策理论，拟定选线成果。本装置综合应用了如下选线办法：
4.2.1 小波法
小电流接地选线判据可分为暂态判据和稳态判据，暂态判据是运用系统接地瞬时暂态数据进行选线，稳态判据则是运用系统接地过渡过程完毕后稳态数据进行选线，系统接地时暂态信号幅值比稳态信号大，信噪比高，本装置采用了暂态判据，并在国内首家采用小波变换技术进行接地选线。
4.2.2 基波群体比幅比相法
对小电流接地系统，当系统发生单相接地时，故障线路零序电流等于非故障线路零序电流之和，故障线路零序电流方向与非故障线路零序电流方向相反（相位相差180°）。
本装置依照上述原理形成了基波群体比幅比相判据，考虑到不能安装零序电流互感器架空线路零序电流由三相CT合成，CT变比不同及CT测量误差导致依托零序电流幅值判断接地线路可靠性很低，因而本装置以相位做重要判据。
4.2.3 首半波选线法
单相接地故障时暂态电流虽然很复杂，但是发生故障时最初半个周波内信号最强，并且满足故障线路零序电流与正常电路零序电流极性相反特点。
4.2.4能量函数法
对于中性点经消弧线圈接地系统，消弧线圈不能补偿零序电流有功分量，因而故障线路零序电流有功分量与正常线路零序电流有功分差相位相反，并且故障线路零序电流有功分量幅值最大，能量函数法通过计算能量函数E=∑U0(K)I0(K)值来体既有功分量大小和方向。
4.2.5 电流增量法
对于自动调谐消弧线圈，由于自动调谐消弧线圈自动跟踪系统电容，正常状况下消弧线圈处在过补偿状态，发生接地后自动调谐到全补偿状态，减小接地电流，电流增量法运用调谐先后零序电流变化进行选线，一方面将调谐先后零序电流折算到一种电压，然后比较各条线路零序电流变化量，变化量最大就是故障线路。
4.2.6 谐波法
如果零序电流中具有丰富谐波成分，则比较所有线路零序电流谐波分量相位。谐波法通过谐波分析办法提取能量最高谐波频带，避免使用单一谐波频率而导致误选。
5．技术指标
5.1 合用电压级别：1～2个；
母线段数：14路可接1～2段母线，28路以上可接1～4段母线。
5.2 合用检测回路数：
TLX99／1A（B）型：14路；
TLX99／2A（B）型：28路；
TLX99／3A（B）型：42路；
TLX99／4A（B）型：56路。
5.3 检测输入量：
5.3.1 零序电压Uo
由电压互感器（PT）开口三角绕组接入；
整定范畴Uozd=20～100V，级差1V，出厂设立为30V；
5.3.2 零序电流Io
零序电流互感器副边电流Io：2mA~1A；
若无零序电流互感器，则可通过三相电流互感器合成零序电流。
5.4 动作时间：
跳闸输出延时：0～65535S，级差1S。
5.5 装置电源：
交流220V士20％，50Hz；
直流220V士20％；
保险额定容量1A。
5.6 启动方式：
零序电压幅值越限Uo≥Uozd时启动
式中：Uo为单相接地或谐振故障时零序电压，Uozd零序电压启动整定值。
5.7 报警输出：
接地报警、谐振报警、装置失电报警。
5.8 跳闸输出：
继电器跳闸输出触点数量
TLX99／1B型：14对；
TLX99／2B型：28对；
TLX99／3B型：42对；
TLX99／4B型：56对。
5.9 继电器输出触点容量：
AC220V，DC24V，5A；
DC220V，5A（需订货时阐明）
5.10 功耗：
机内PT、CT功耗：
PT＜0.5VA，输入电压100V时；
CT＜0.1VA，输入电流1A时。
整机功耗：≤30VA
5.11 响应时间：
故障显示：≤2s；精确计算接地线路时间：1.2s
5.12 通信接口：
RS–232C（三线）； RS–485（二线）
5.13 重量：
不大于15Kg
5.14 装置使用条件：
1）环境温度：-10°C～+50°C；
2）相对湿度（在空气温度为+20°C时）不不不大于95％；
3）安装场合无强烈震动；
4）安装场合空气中不含酸性、碱性、腐蚀性及也许爆炸气体；
5）安装场合为能防止雨、雪、风、沙室内。
5.15 本产品运送条件：
1）本产品在运送过程中应避免震动，以防性能变坏；
2）温度为-40°C～+75°C，不受雨、雪、风、沙侵袭地方。

6．装置构造及安装接线
6.1 装置外形及安装尺寸：
1）装置外形尺寸如图2所示；

图2 装置外形尺寸图
2）装置在屏上安装开孔尺寸如图3所示；

图3 安装开孔尺寸图

6.2 装置构造及端子定义
装置由主板、键盘显示板、底板、电源插件、信号输入插件、跳闸输出插件构成。各板卡及插件位置如图4所示。

图4 板卡及插件位置图
装置采用插拔式构造，各功能插件都插在底板上，各功能插件之间信号传播通过底板完毕，各种插件从机箱背面板直接插拔，各插件位置及信号定义如图5所示：

图5 装置背面板图
从装置背面看，从左至右依次为电源插件，跳闸输出插件4、跳闸输出插件3、跳闸输出插件2、跳闸输出插件1、信号输入插件4、信号输入插件3、信号输入插件2、信号输入插件1。
6.2.4 功能插件简介
1）电源、报警、通信插件
电源某些为本装置提供工作电源，可输入220V交流或220V直流电源，L/＋端接交流电源L端或直流电源正极，N/－端接交流电源N端或直流电源负极，FG接电源地端；
报警某些用于报警输出，输出为空接点方式。KA1+、KA1－为接地报警输出，KA2+、KA2－为谐振报警输出，KA3+、KA3－为装置失电报警输出；
通信某些为本装置与上位机通信接口，顾客可依照现场状况选用RS–232C或RS–485通信方式。
2）跳闸输出插件
跳闸输出插件用于断开接地故障线路，每个插件可控制14个断路器，左右并列两个端子为一对输出接点。接点容量有两种：AC220V 或DC24V，5A；DC220V，5A(订货时阐明)。
3）信号输入插件
信号输入插件用于输入零序电压和零序电流。每个信号输入插件可接入14路零序电流，2路零序电压，左右并列两个端子为一对输入接点。
6.3 装置接线
1）零序电压与零序电流相应原则：即第一段母线零序电压与接入该段上零序电流回路相应，第二段母线上零序电压与第二段上零序电流回路相应，别的类推。
2）出线上接有接地变压器或消弧线圈线路零序电流不引入本装置，该线路接地时，装置显示母线接地。
3）环网线路只接入其中一条线路。
4）通过一种断路器引出两条以上电缆时，若末端不连在一起，则作为两条线路解决；若末端连在一起则作为一条线路对待，可将所有电缆加装一种大内径零序电流互感器，也可每条电缆装一种零序电流互感器，此时须将所有零序电流互感器二次输出端并接然后引入本装置。
5）跳闸回路端子编号与零序电流端子编号相相应。如：XXX回路零序电流输入接I1端子，则该回路跳闸信号应接到编号为1跳闸输出端子。

7．使用与维护
7.1 装置前面板功能阐明
装置前面板重要涉及三某些：装置运营状态批示灯；由8只按键构成键盘；中文液晶显示屏。
7.1.1 面板状态批示灯阐明

○
○
○
○
○
○
○
○
Ⅰ
Ⅱ
Ⅲ
Ⅳ
Ⅰ
Ⅱ
Ⅲ
Ⅳ
母线接地
母线谐振
○
○
○
○
○
○
○
○
+5V
+12V
-12V
跳闸
接受
发送
运营
故障
图6 装置面板状态批示灯布置图

面板上第一排左4个批示灯为接地故障母线段号批示，有接地故障浮现时亮，无接地故障时灭；
右4个批示灯为谐振故障母线段号批示，有谐振故障浮现时亮，无谐振故障时灭。
“+5V”，“+12V”和“－12V”为装置内直流电源批示灯，装置内直流电源正常时亮；
“跳闸”批示为有接地故障时，装置发出跳闸动作批示灯，跳闸时批示灯亮，无跳闸时灭；
“接受”和“发送”批示为通信接口接受数据和发送数据批示灯，有数据接受或发送时闪动；
“运营”灯批示装置工作状态，正常时闪亮；“故障”批示灯当装置内部运营浮现故障时亮，故障排除后灭。
7.1.2 按键阐明
本装置共设有8个按键，位置安排如图7所示：

复位
密码
退出
←
→
↑
↓
确认
图7 装置面板键盘布置图
按键从左到右依次为“复位”，“密码”，“退出”，“左移”，“右移”，“上移”，“下移”和“确认”键，各键基本功能如下：
“复位”键——用于装置系统复位，使装置重新启动运营。复位后，不影响系统配备，各种设定值和实时时钟。
“密码”键——在正常运营状态下，按此键进入密码设立或修改。
“退出”键——用于退出当前子菜单，返回上一级菜单；同步使在本级菜单内未保存操作无效。
“左移”键——即“←”键，用于在同一画面中，向左移动数据段光标位置。
“右移”键——即“→”键，用于在同一画面中，向右移动数据段光标位置。
“上移”键——即“↑”键，用于变化数据段光标处数值（0－9），或用于光标位置在上、下行或先后页之间切换。
“下移”键——即“↓”键，用于变化数据段光标处数值（0－9），或用于光标位置在上、下行或前、后页之间切换。
“确认”键——用于使画面中光标所在位置选取或已设定数据有效，进入下一级菜单或保存已设定数据并进入下一画面。
7.2 操作阐明
按照端子接线图接好零序电压和零序电流进线以及跳闸继电器输出接线，检查无误后，打开装置电源开关，该装置开始工作。
7.2.1 系统上电或工作中“复位”键被按下，系统一方面进入自检状态，液晶显示如下画面：
接地检测装置

系统自检…

＊自检过程涉及：
1． DSP自检
2． RAM自检
3． A/D通道自检
4． 通信自检
若自检成果不对的，装置及时自动重复三次自检操作。若仍不对的，则根据错误发生位置显示自检成果：

1.DSP正常/异常
2.RAM正常/异常
3.A/D正常/异常
4.通信正常/异常

＊显示异常表达该处存在故障，当故障未解除时，保持显示此画面，系统处在暂停状态。此时，操作员应关闭电源，仔细检查故障因素，排除装置故障后，方可重新启动。
若自检成果对的，则自动进入运营状态，在未检测到任何故障时，液晶显示如下画面，也是系统显示“主菜单”：
■追忆□设立
□显示□选项
****.**.**
**.**.**

＊ 实心方块所在项表达系统当前状态

———日期
———时间
系统主菜单显示有四个供选取操作内容和当前日期与时间。按“↑”，“↓”，“←”或“→”键可变化光标位置，在光标所在位置按“确认”键进入相应功能子菜单。
7.2.2 在“主菜单”下，若选取“追忆”功能，则进入“故障追忆”子菜单，显示：
故障追忆

■接地故障
□谐振故障
此时，按“↑”键或“↓”键可变化光标位置；按“确认”键进入相应显示功能画面。
按“退出”键，则退出“故障追忆”菜单，返回“主菜单”。
1）在“故障追忆”菜单下，若选取“接地故障”，则进入“接地故障追忆”显示画面：
接地故障追忆01
****.**.**
**:**:**
*段母线***号线路

----“01”为故障记录序号
----起始时刻/恢复时刻
----故障线路编号
画面显示过去浮现过且已经检测到接地故障信息，分别为故障序号、故障起始日期和时间、故障结束日期和时间，接地故障线路编号。
通过按“↑”键或“↓”键，可重复查阅近来16次接地故障信息；在遇到没有故障信息记载时，显示：
接地故障追忆

无追忆内容！

此时，按“退出”键，则退出“接地故障追忆”显示画面，返回“故障追忆”菜单。
2）在“故障追忆”菜单下，若选取“谐振故障”选项，则进入“谐振故障追忆”显示画面：
谐振故障追忆01
****.**.**
**:**:**
*段母线

画面显示过去浮现过且已经检测到谐振故障信息，分别为故障序号、故障起始日期和时间，谐振故障母线序号。
通过按“↑”键或“↓”键，可重复查阅近来16次谐振故障信息；在遇到没有故障信息记载时，显示：
谐振故障追忆

无追忆内容!

此时，按“退出”键，则退出“谐振故障追忆”显示画面，返回“故障追忆”菜单。
7.2.3 在“主菜单”下，若选取“显示”功能，则系统画面显示如下：
电压：U1=000.0V
U2=000.0V
U3=000.0V
U4=000.0V
在以上画面按“↑”或“↓”键即可以查看所有零序电压或零序电流测量值。
7.2.4 在主菜单下，若选取“设立”功能，则系统提示输入“操作密码”，显示：
请输入密码

****

——光标在左边第一种数字处闪烁
按“确认”键则表达密码输入完毕。
若密码输入错误，则显示
密码输入错误

在此画面下，按“确认”键也可以进入“系统设立”菜单，但只能查看不能修改。
若密码输入对的，则进入“系统设立”菜单，显示画面：
系统设立(1)
■设立母线
□设立线路
□设立时钟

此画面为“系统设立”菜单第一页，持续按“↓”键可进入“系统设立”菜单第二页。
系统设立(2)
□设立电压系数
□设立通讯方式
□设立消弧线圈

此画面为“系统设立”菜单第二页，按“确认”键可进入光标相应设立画面。
1）在“系统设立”菜单下，若选取了“设立母线”选项，则显示“设立母线”画面：
设立母线
PT1:1段母线
Uozd1＝***V

电压整定值范畴是20V—100V。
按“退出”键则所做修改无效，并返回“系统设立”菜单；按“确认”键则所做修改有效并自动保存，进入下一画面。
设立母线
PT2:2段母线
Uozd2=***V

设立母线
PT4:4段母线
Uozd4=***V
按照上述办法可以完毕所有4条母线设立。
2）在“系统设立”菜单下，若选取“设立线路”选项，则显示“设立线路”画面：
设立线路CT01

*段母线***路

按“退出”键则所做修改无效，并返回“系统设立”菜单；按“确认”键则所做修改有效并自动保存，进入下一画面。
设立线路CT02

*段母线***路

设立线路CT56

*段母线***路

按照上述办法可以完毕所有56条线路设立。
3）在“系统设立”菜单下，若选取“设立时钟”选项，则显示“设立时钟”画面：
设立时钟
****年**月**日
**时**分**秒

画面显示装置当前时间，输入新时间后，按“确认”键则所做修改有效，画面显示重新设立后新时间。
4）在“系统设立”莱单下，若选取“设立电压系数”选项，则显示“设立电压系数”画面。
系数：U1=1.000
U2=1.000
U3=1.000
U4=1.000

在以上系统画面你如果想更改零序电压计算系数。按“←”键或“→”键可变化光标位置；按“↑”键或“↓”键可变化光标处数值（0－9）；按“确认”键则表达将更改完零序电压系数保存。
5）在“系统设立”菜单下，若选取“设立通信方式”选项，则显示“设立通信方式”画面：
设立通信方式
本机地址：***
接口方式：RS-***
波特率：******

画面显示装置本来设立内容，涉及本机地址号，通信接口方式（RS–232，RS–485）以及波特率。
通信接口方式可选取内容为：232和485，分别相应EIARS–232C和RS–485。波特率可选取数据为：600，1200，2400，4800，9600，19200，单位为位／秒。
按“退出”键则所做修改无效，并返回“系统设立”菜单；按“确认”键则所做修改有效并保存起来，画面显示装置新设定通信方式。
6）在“系统设立”菜单下，若选取“设立消弧线圈”选项，则显示“设立消弧线圈”画面：
设立消弧线圈
■有消弧线圈
□无消弧线圈

实心方块所在行表达装置本来状态，有消弧线圈表达此装置检测电力系统带有消弧线圈，无消弧线圈表达此装置检测电力系统不带有消弧线圈。此项设立必要与电力系统实际配备相一致，否则，检测将不精确。
此时，按“↑”键或“↓”键，光标在两个方块之间上下移动，光标移到哪个方块，则该方块变实心，此时，按确认键，则该项被选中，按“退出”键则所做修改无效，并返回“系统设立”菜单；
7.2.5 在“主菜单”下，若选取“选项”功能，则系统提示输入“操作密码”，显示：
请输入密码

***

--------光标在左边第一种数字处闪烁
此时，按“退出”键可返回主菜单；按“←”键或“→”键可变化光标位置；按“↑”键或“↓”键可变化光标处数值（0－9）；按“确认”键则表达密码输入完毕。
若密码输入错误，则显示：
密码输入错误！

在此画面下，按“确认”键也可以进入“系统选项”菜单，但只能查看不能修改。
若密码输入对的，则进入“系统选项”菜单，显示：
系统选项
■跳闸禁止
□跳闸容许

画面显示装置内部此前设立系统选项，跳闸禁止表达此装置在检测到系统故障后禁止跳闸继电器动作或者系统没有配跳闸继电器，跳闸容许表达此装置在检测到系统故障后经跳闸延时即动作跳闸继电器。
设立动作时间

跳闸延时：****S

在跳闸容许下按“确认”键显示，跳闸延时表达从检测到接地故障到跳闸输出之间延时，范畴是0秒～65535秒。跳闸延时设定后按“确认”键，显示：
当前开关状态
跳闸容许
密码键确认
退出键取消

此时按“密码”键则完毕跳闸功能设立，按“退出”键则所做修改无效，并返回主菜单；
7.2.6 系统在运营状态且未检测到接地或谐振故障，即显示系统主菜单。
1）若检测到线路接地故障（或母线接地故障，或谐振故障），则系统显示故障画面：
第*段母线
***号线路接地
****年**月**日
**：**：**

线路接地故障，涉及接地线路编号及接地时间。
第*段母线接地

****年**月**日
**：**：**

母线接地故障，涉及接地母线编号及接地时间。
第*段母线谐振
****年**月**日
**：**：**

母线谐振故障，涉及谐振母线编号及谐振时间。
若系统同步浮现各种故障，则画面轮流显示各个故障，间隔时间为3秒。
7.2.7 设立密码
在正常运营状态下，按“密码”键进入密码设立或修改，提示顾客输入原密码，显示画面为：
设立密码
请输入原密码
****

注：密码出厂设立为“0000”。如果本来密码输入对的，则可以进行新密码设立。显示画面为：
请输入新密码
****
重复输入新密码
****

如果输入原密码错误，则提示密码输入错误，不能修改密码。显示画面为：
密码输入错误

在原密码输入对的状况下，规定将新密码输入两次。如两次输入密码相似则提示密码修改成功。显示画面为：
密码修改成功！

如果两次输入密码不相似，则提示密码输入错误。
在显示“密码修改成功”和“密码修改错误”画面下，按“确认”键返回主菜单界面，如果没有按键，则系统延时30秒后返回主菜单。
系统在运营状态下，如果检测到接地或者谐振现象，通过严格鉴别，确以为故障后，系统将自动启动报警输出，告知值班人员。故障解除后，报警自动退出。

8. 订货须知
订货前必要懂得所需设备选线路数，与否需要跳闸功能，跳闸继电器触点容量，并依照下表拟定设备型号：
型号
母线段数
选线路数
跳闸路数
通 讯
TLX99/1A
2
14
无
RS-232C(三线)、RS-485(二线)
TLX99/1B
2
14
14
RS-232C(三线)、RS-485(二线)
TLX99/2A
4
28
无
RS-232C(三线)、RS-485(二线)
TLX99/2B
4
28
28
RS-232C(三线)、RS-485(二线)
TLX99/3A
4
42
无
RS-232C(三线)、RS-485(二线)
TLX99/3B
4
42
42
RS-232C(三线)、RS-485(二线)
TLX99/4A
4
56
无
RS-232C(三线)、RS-485(二线)
TLX99/4B
4
56
56
RS-232C(三线)、RS-485(二线)
9. 零序电流接入办法
1) 同一种现场零序CT电气特性应基本一致，应选用我公司配套零序CT，若单条出线有多条电缆时，请致电本所技术支持部，本所会依照现场状况给出建议方案或提供专用CT。
2) 所有零序CT极性必要严格一致，特别要注意零序CT和三相CT混用现场，对于有两段以上母线系统，必要保证所有引入装置CT极性一致。
3) 零序CT普通安装在电缆头下方，零序CT上方电缆外皮接地线必要穿过CT后，在线路侧接地，零序CT下方电缆皮接地，则不能穿过零序互感器，避免短路。如图8：
注意：电缆固定卡子与电缆外皮绝缘，禁止接地线与固定卡子接触。

图8 零序CT安装接线图
4) 所有为电缆出线系统，普通每条出线加装一零序互感器，二次线接入TLX99装置，CT极性保持一致,如图9：

图9 电缆出线系统零序电流二次接线图
所有为架空出线系统，普通只有A、C相CT。这种情形，B相必要加装CT，并与原A相、C相CT精度、变比特性一致，接成零序过滤器形式引入装置,如图10：

图10 架空出线系统零序电流二次接线图
对于混合系统，即既有架空出线又有电缆出线系统，三相CT零序过滤器方式产生零序电流与零序电流互感器产生零序电流之极性要一致，如图11：

图11 电缆与架空出线混合系统零序电流二次接线图
10. 装置现场调试办法
在保证TLX99装置本机正常状况下，必要做系统调试。
调试仪器：继电保护测试仪或单相、三相交流测试电源（仪器应能同步输出电压、电流信号，同步能变化其相位）。
调试办法：测试信号源A相电压输出作为装置零序电压输入，测试信号源Ａ相电流输出作为零序电流从零序CT一次侧加入，电压相位角为0°、电流相位角为-90°（即零序电流相位滞后于零序电压90°左右），电压、电流信号应同步加入。以三条线路为例，如图12所示：线路三为模仿接地线路，必要保证所加电压值不不大于装置零序电压门限值，电流值在0.2～20A范畴内，装置均能对的选出三号线路，否则应检查CT极性或接线与否错误。

图12 装置系统调试示意图

附录1 装置通信合同

本合同为TLX99微机消谐小电流接地选线综合装置与上位机进行数据通信合同。通信方式为上位机轮询方式，上位机为主机，本装置为从机，波特率可选。详细内容如下：
数据格式：数据块以字节为单位串行传播，DATA采用BCD码传送，数据块高字节在前低字节在后，双向数据传播格式相似。
１、串行数据格式
P
D7
D6
D5
D4
D3
D2
D1
D0
S
S： 起始位
D0-D7： 数据位
P： 　停止位
２、数据块定义（上行或下行）
ID
COMMAND
BYTE COUNT(高字节)
BYTE COUNT(低字节)
DATA
CRC(高字节)
CRC(低字节)

ID：从机序号（占一种字节）；范畴：0～255；如果ID = 0则本数据块为广播命令
COMMAND:命令（占一种字节）
BYTE COUNT(低字节)：DATA字节数低8位
BYTE COUNT(高字节)：DATA字节数高8位
DATA：数据块，其长度由所传播内容决定
CRC(低字节)：校验码低八位
CRC(高字节)：校验码高八位
从机收到主机命令后必要应答。其中同步系统时钟以NAK命令应答；系统复位命令不必应答；读定值、写定值以及读故障命令应答数据帧格式与上位机下发命令数据帧格式相似，其命令域为从机收到命令码；如果收到错误数据、无效命令或本从机不能执行该命令时以NAK命令应答。从机收到命令后，返回数据域第一字节为本从机状态字节(其定义见第六条)，其后为数据，因而，从机返回数据长度不不大于1。
３、校验方式
采用CRC校验，生成多项式为：
X16+X12+X5+1
余数R（X）作为校验码 [即CRC（高）和CRC（低）]
４、命令
助记符
代码
阐明
NAK
00H
固定帧应答（仅用于回答）
SST
05H
同步系统时钟
RES
06H
系统复位
RGZ
22H
读小电流接地装置记录故障
５、规约阐明
5.1　NAK　00　固定帧应答
其数据填入内容如下：
从机状态字
接受命令码
特性码
00H
NAK 只是响应，不是一种真正命令，在接受到固定帧命令、无效命令或从机不能执行命令时用该命令回答。NAK数据字节有4个，第1字节表达从机状态,第2字节为接受到命令码，第3字节为特性码,第4字节保存(填充0)。
特性码定义如下：
01H： 无此命令
02H： 不能执行此命令
06H： 传播数据出错
07H： 无执行成果可读
08H： 操作完毕（用于无需应答数据命令）
5.2　SST　05　同步系统时钟
主机下发数据格式如下：
年 十位
年 个位
月 十位
月 个位
日 十位
日 个位
时 十位
时 个位
分 十位
分 个位
秒 十位
秒 个位
从机应答数据格式如下：
从机状态字
接受命令码
特性码
00H
5.3　RES　06　复位
无数据字节，复位从机，不用回答
5.4 RGZ　22　读故障
读故障，命令数据长度为0字节。
从机应答数据格式如下（无端障时，以NAK命令作答。数据块第一字节为模块状态字）：
模块状态字
年 十位
年 个位
月 十位
月 个位
日 十位
日 个位
时 十位
时 个位
分 十位
分 个位
秒 十位
秒 个位
故障状态字
……
年 十位
年 个位
月 十位
月 个位
日 十位
日 个位
时 十位
时 个位
分 十位
分 个位
秒 十位
秒 个位
故障状态字
……
……
故障状态字阐明：
D7
D6
D5
D4
D3
D2
D1
D0
故障状态
故障状态代号
故障类型阐明：D7 = 1 表达发生故障，D7 = 0 表达故障解除。
D6 ~ D0 值
相应故障内容
01H
PT1谐振故障
02H
PT2谐振故障
03H
PT3谐振故障
04H
PT4谐振故障
05H
PT1接地故障
06H
PT2接地故障
07H
PT3接地故障
08H
PT4接地故障
09H
CT1接地故障
0AH
CT2接地故障
0BH
