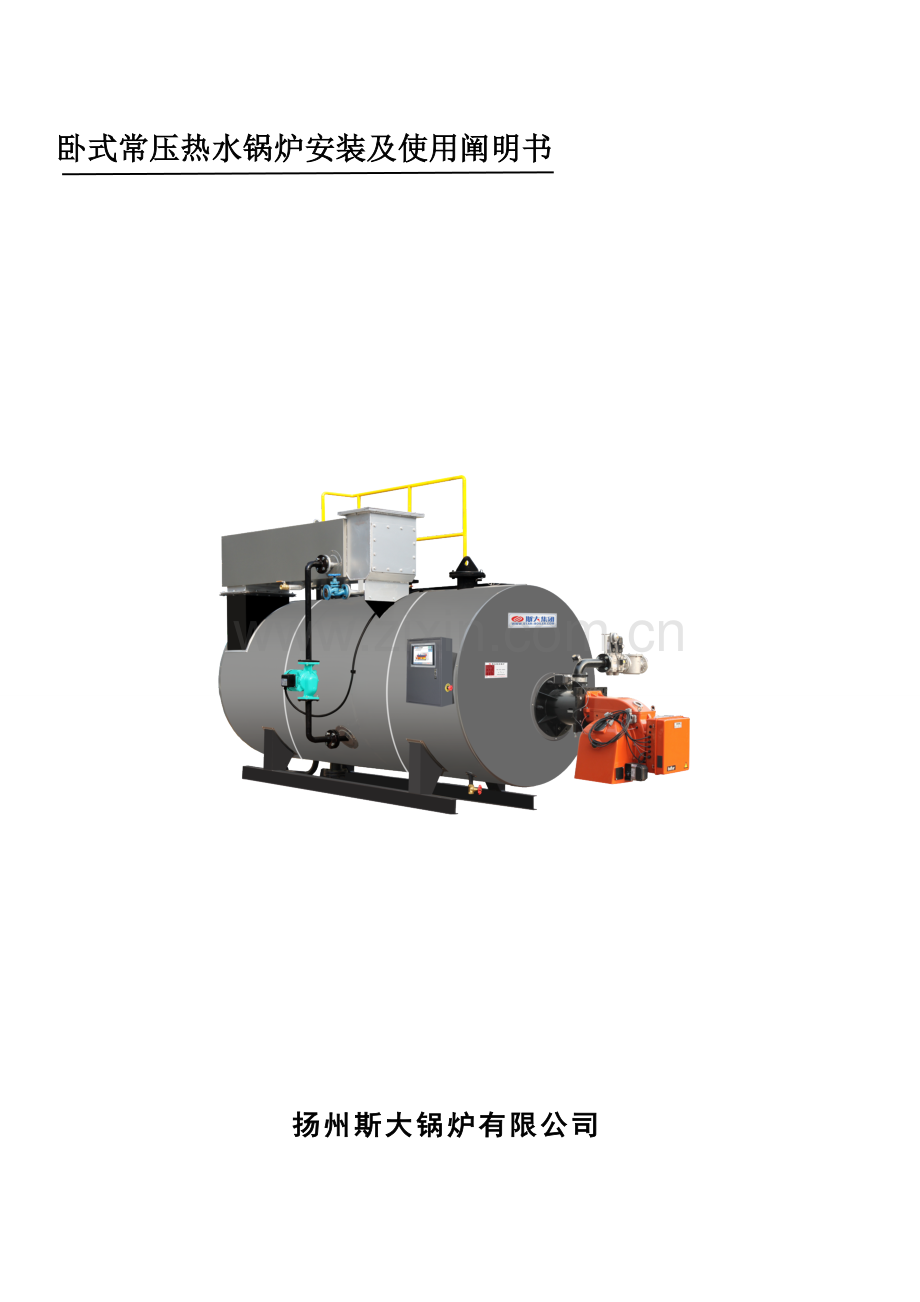

卧式常压热水锅炉安装及使用阐明书

扬州斯大锅炉有限公司

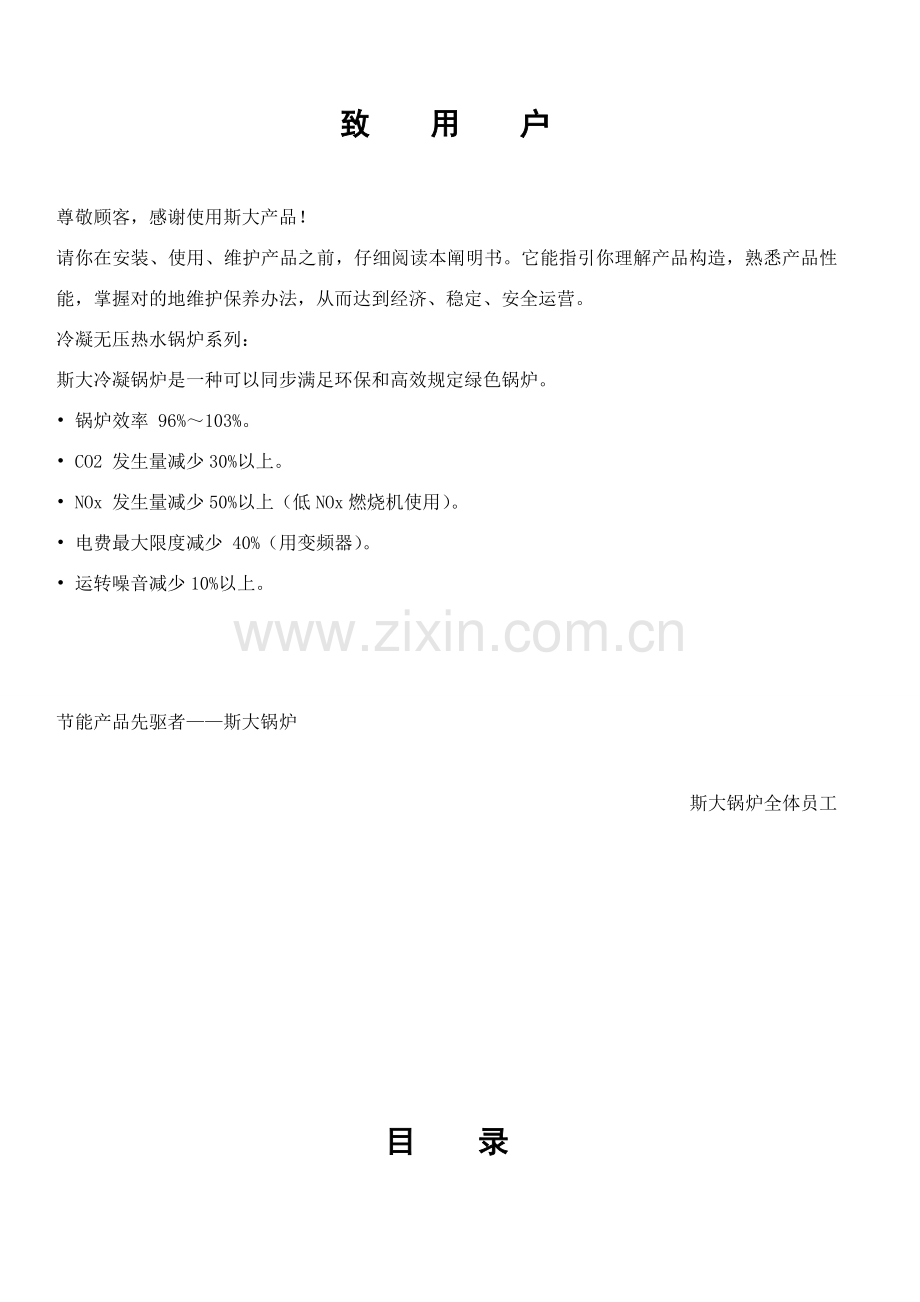

致 用 户

尊敬顾客，感谢使用斯大产品！
请你在安装、使用、维护产品之前，仔细阅读本阐明书。它能指引你理解产品构造，熟悉产品性能，掌握对的地维护保养办法，从而达到经济、稳定、安全运营。
冷凝无压热水锅炉系列：
斯大冷凝锅炉是一种可以同步满足环保和高效规定绿色锅炉。
• 锅炉效率 96%～103%。
• CO2 发生量减少30%以上。
• NOx 发生量减少50%以上（低NOx燃烧机使用）。
• 电费最大限度减少 40%（用变频器）。
• 运转噪音减少10%以上。

节能产品先驱者——斯大锅炉
　　　　　　　　　斯大锅炉全体员工

目　　录

锅炉某些

一、概述...................................................3
二、锅炉型号...............................................3
三、使用前注意事项.........................................3
四、锅炉本体构造概述.......................................4
五、安装规定...............................................4
六、锅炉运营调试.........................................6
七、锅炉操作阐明.........................................7
八、锅炉维护与保养.......................................7
九、锅炉清洗方式及注意事项.................................9
十、锅炉系统图参照.........................................9

一、 概述
为了保证锅炉运营和劳动人民生命财产安全。本系列锅炉设计、制造、安装、使用、维修都必要严格执行JB/T7985-《小型锅炉和常压热水锅炉技术条件》、GB/T1576-《工业锅炉水质》、GB13271-《锅炉大气污染物排放原则》、JB/1615-93《锅炉油漆和包装技术条件》。水压实验按JB/T7985-95原则、Ps=0.2Mpa规定执行，锅炉安装应符合国家关于规定：GB50273-《锅炉安装工程施工及验收规范》、GB50231-《机械设备安装工程施工及验收通用规范》。

二、 锅炉型号
1、型号释义
卧式常压热水锅炉
额定功率（ＭＷ）
出水温度８５℃，回水温度６５℃
加热源：油（气）
CWNS
XX
-85/65
Y.Q
代码含义：C —常压 ZK —真空 W —卧式 N —内燃 S — 室燃 XX —— 额定热功率（MW) 85/65 —额定出水和回水温度（℃） Y.Q — 燃料种类：轻油、天然气、都市煤气、石油液化气等

三、 使用前注意事项
1、锅炉房布置应符合《常压热水锅炉通用技术条件》和GB50041 ～91《锅炉房设计规范》。锅炉房要始终保持干燥清洁，防止控制系统受潮。
2、电力规定：电压波动在额定电压±5%范畴之内。锅炉安装时应接地线。
3、锅炉控制系统应按照《锅炉控制器使用阐明书》使用。
4、锅炉周边禁止放油箱等易燃物品。油罐、气体罐与锅炉房外墙基脚线间距应在15米以上。有特殊因素需要缩短防火间距时，应得到本地消防部门及关于部门批准；若采用地下布置，则覆盖层应在0.5m以上，周边需加防火墙；地下布置时，油箱地脚螺栓必要拧紧，或采用其他办法防止油箱移位。
5、锅炉配管时应注意如下事项：
1）、美观大方，操作维修以便，标示明确，通径需依照出水量计算;
2）、锅炉补水管、排污阀等标示明确；
3）、使用循环水泵应与锅炉相配套，热水流向应明确标示，带换热器锅炉换热器设计压力为1.0Mpa，如果向高层供水时在系统上需要恰当调节，供水管道需通过严格设计和计算。

四、 锅炉本体构造概述
卧式常压热水锅炉本体构造概述:
CWNS XX-85/65-Y.Q系列热水锅炉是锅壳式、波开炉胆、螺纹烟管型锅炉，采用三回程湿背式构造，燃　 料在炉胆内燃烧产生高温烟气经回燃室→第一对流管束→前烟箱→第二对流管束→后烟箱→（冷凝器）→ 烟囱排烟大气，同步在回燃室安装有检查孔或防爆检查门，有助于锅炉安全运营及维修，锅炉安全控制严 格按照有关原则执行。

五、 安装规定
1、基本规定：
（1）、安装和使用前，应仔细阅读和学习随机提供燃烧器安装使用阐明书；
（2）、要加强对燃气管道检查，特别是电磁阀检查，防止因泄露而导致炉膛爆炸和火灾。
2、锅炉安装必要条件：
（1）、安装地面应平整并且周边无任何易燃易爆物品；并做到可靠接地；
（2）、240kw以内功率锅炉电缆走线宜用桥架铺设，360kw以上建议走电缆沟；
（3）、锅炉安装单位应将电路和管路安装好，安装质量必要符合国家行业关于规定；
（4）、操作人员必要事先受过专门培训，对锅炉基本知识和操作规程应知应会；
（5）、锅炉运营时，锅炉给水箱必要有水，且必要是通过软化解决合格水；
（6）、锅炉所使用电源应安装控制开关，该电源容量必要符合锅炉电气运营所需额定电压和功率；
（7）、检查并确认锅炉管路和电路安装对的，所有阀门及开关无异常，使水路和电路保持正常状态；
（8）、锅炉停炉或检修时必要切断锅炉总电源开关。
3、详细规定：
（1）、基本必要符合承重规定。锅炉就位前，须用水平仪校准地面，就位后，锅炉前端较后端自然高出20mm，以便锅炉排污；
（2）、供油管路安装：
①、燃烧器上有进油和回油两个燃油软管接口，按照燃烧器安装使用阐明书规定，将供油管和回油管接到日用油箱上；
②、锅炉所需要燃料供应是由直接装在燃烧器上油泵进行注油。因而日用油箱应装在燃烧器附近，否则在供油系统上应另配备一台供油油泵，管路上需加装油品过滤装置；
③、燃烧器安装请参照燃烧器使用阐明书；
④、为保证燃烧器喷嘴不发生堵塞，由日用油箱至燃烧器油泵入口，应设立不同数目油品过滤器，以保证燃油清洁可靠，建议采用如下油路：

(3）、供气管路安装：
①、燃烧器上有进气法兰接口，只需将进气管法兰与燃烧器管法兰连接即可；
②、燃烧器安装请参照燃烧器安装使用阐明书；
③、燃气进入燃烧器前，请装设必要阀门以及检测系统；
④、必要设立燃气手动和自动切断装置；
⑤、进入燃烧器管路系统建议采用如下系统：

1 球阀 5 一 对法兰 9 主燃气阀 13 燃烧器
2 防震联轴器 6 燃气低压力开关 10 点火电磁阀
3 燃气过滤器 7 安全阀 11 燃气高压力开关
4 减压器或压力稳定器 8 燃气阀组气密性检查装置 12 空气压力开关

(4）、自控线路安装：
①、参照随机附带《电气原理图》将控制柜电源线和仪表管线接通，并接好地线，按图检查燃烧机、水泵、仪表等控制柜通路与否对的；
②、控制系统详见《电脑控制器使用阐明书》以及各型号锅炉接线图；
(5）、烟囱安装：
烟囱规定垂直于地面，烟囱自重不应直接落在锅炉上，烟囱高度应符合环保部门规定和规定，烟囱顶部要加装防雨帽，一定要装好防浪绳，将工业用水银金属套管温度计安装在烟囱根部束节上，以监测排烟温度。
(6）、水箱配备：
①、热水箱：需要用大量热水洗浴时可以设立热水箱
● 要使用耐腐蚀材料；
● 应使用镀锌板材或不锈钢板材；
● 热水箱应能承受100℃以上温度；
● 热水箱应安装排污阀门；
● 封闭式热水箱应设膨胀管或安全阀。
②、膨胀水箱
● 应能承受100℃以上温度；
● 水箱有效容积计算： 当85-65℃ 供暖系统 V=0.031Vc
V —— 膨胀水箱有效容积（既相称于膨胀管到溢流管之间高度容积）
Vc —— 系统内水容量，L

六、 锅炉运营调试
1、锅炉水质规定应符合GB1576-《工业锅炉水质原则》；
2、水质应经常化验，以保证水质符合原则，防止结垢；
项 目
给 水
炉 水
硬度mmol/L
≤0.6
——
浊度FTU
≤5
——
PH值（25℃）
7∽11
9∽11
油mg/L
≤2
——
溶解氧mg/L
≤0.1

全铁mg/L
≤0.3

磷酸根mg/L
5∽50

3、锅炉安装完毕后，打开管路或散热器排气阀门，然后通过膨胀水箱把水输入到管路及炉体内，直到排气阀门出水为止。当锅炉内处在满水状态时，关掉各排气阀门，并检查各连接某些与否漏水；
4、确认炉体内满水并保持满水状态，启动循环水泵，进行水循环，确认各部件循环良好。当膨胀水箱中水位水位过低时，通过浮球阀及电磁阀自动补水，当水位降到低水位保护点时，燃烧器电源将被切断，并发出蜂鸣报警声；
5、接通控制柜电源，检查控制柜各部件与否正常，检查保护可靠性等。依照需要设立炉水温度或启炉温度和停炉温度、开泵温度、关泵温度、超温报警温度；
6、启动燃烧机，检查点火状况及转动部位与否正常，这时可通过窥视孔和出烟状况调节风量直至不冒黑烟为止；
7、热水模式：当炉水温度达到设定值时，燃烧器停止，循环泵启动，直至炉水温度低于设定值，循环泵停止运营，同步燃烧器再次启动，如此重复运营下去；
8、取暖模式：循环泵循环，温度低于设定温度启动燃烧机，温度达到设定温度停止燃烧机；
9、防冻模式：循环泵循环，炉水温度低于5℃时燃烧机启动，达到15℃（或20℃）时燃烧机停止；
10、不需要锅炉工作时，请切断锅炉电源；
11、若锅炉运营在“防冻控制”状态，切勿断开电源；
12、锅炉详细操作办法请详见随机附带控制器使用阐明书。

七、 锅炉操作阐明
锅炉在全面调试之前请认真阅读锅炉控制阐明书，燃烧机使用阐明书，以及其他辅机使用阐明书。
该型锅炉运营虽然是按全自动控制设计，具备完善保护系统，但仍规定锅炉运营人员必要是合格司炉工，且应严格按照岗位责任制和锅炉操作规程，保证设备正常运营，以保证锅炉机组安全和经济性。
1、起动前检查：
⑴、检查锅炉各密封面与否紧密；
⑵、检查线路电压与否符合规定，各种开关与否处在正常状态；
⑶、检查各电动调节阀与否正常。
2、起动前准备：
⑴、使用前须熟悉设备，认真阅读《电脑控制器使用阐明书》和锅炉接线图，仔细阅读所选配燃烧机安装使用阐明书；
⑵、检查线路电压与否符合规定，各种开关位置与否正常，分别启动水泵、燃烧机和各种辅机检查其运营与否正常；
⑶、当锅炉冷炉启动时，在最小负荷下稳定燃烧，目是控制锅炉升温速度，以减少锅炉温度应力，保证锅炉各某些自由膨胀，从而保证锅炉安全运营并延长使用寿命。锅炉冷炉启动已经结束，开始进行正常工作。其操作顺序应参见控制柜阐明书《电脑控制器使用阐明书》和锅炉接线图；
⑷、安全保护装置检查：
①、本体上表面始终有一种连接管与大气相通，锅炉本体顶部表压为零锅炉；
②、检查自控系统安全保护和报警装置。

八、 锅炉维护与保养
1、 每季修理
⑴、燃烧机维修和保养请参照燃烧机安装使用阐明书；
⑵、检查电器仪表线路与否松动，并清扫积灰；
⑶、检查所有锅炉阀门与否完好，并进行清洗工作；
⑷、清洗水泵入口滤网或油气过滤网。
2、每年修理
⑴、清理烟管积碳或积灰，清理炉膛积碳或积灰，检查阻燃片状态，如有烧损，按尺寸更换；
⑵、燃烧机维修和保养请参照燃烧机安装使用阐明书；
⑶、检查锅炉及管道腐蚀状况，锈蚀或腐蚀严重要更换；
⑷、检查电机、电器、线路绝缘状况；
⑸、检查仪表批示对的性。
3、锅炉保养
锅炉停炉时间较长时，必要进行保养，以防止锅炉受热面腐蚀，其保养办法普通分为干法保养和湿法保养：
(1）、干法保养
　 锅炉停炉后放完炉水，将内部污垢清洗干净，用小火烘干，烘干时打开人孔门排出水汽，然后将直径10-30mm块状生石灰（CaCo3）或无水氯化钙（CaCl2)装于搪瓷盆内，大概放6Kg左右，然后将锅筒关严，后来每三个月检查一次，若干燥剂已经失效，应予以更换。
其用量可依照锅炉容积按如下指标进行计算：
工业无水CaCl2——1~2kg/m3
生石灰CaO——2~3kg/m3
硅胶——1~2kg/m3
　 放置干燥剂办法，是将药物分盛在几种搪瓷盘中（以防药物潮解成稀泥状，但硅胶可以放在布袋中，硅胶可以重复使用　 沿锅筒长度方向均匀排列在锅筒中，7~10天后检查干燥剂状况，失效后应换新药，此后每隔一定期间（普通为1个月）检查和更换一次失效药物。
(2）、湿法保养
　 湿法保养就是运用碱性液布满锅炉以防腐蚀。
锅炉停炉后，放出炉水，将内部污垢清理干净，然后注入净水，再将固体药物（如磷酸三钠Na3PO4）溶解成浓度0.1—0.2%药液注入锅筒内，使锅水处在PH=10—12碱性以防止金属腐蚀。

九、 锅炉清洗方式及注意事项
1、切断锅炉电源，待锅炉温度完全冷却后方可进行修理或清扫；
2、将锅炉燃烧器、锅炉端盖、烟箱门、火箱检查孔等拆下，取下烟管内部阻燃片，用钢丝刷将管道清理清洗，再安装好阻燃片，恢复各检查门；
3、检查燃烧机，看有无零部件损坏、松动等，更换损坏元件；

十、 锅炉系统图参照

锅炉安装在低位，通过热水泵向高位供热水时，回水管道上应采用启闭阀或通过膨胀水箱浮球阀及水位控制来控制系统回水，但浮球阀通流能力应不不大于回水总量。
