第一章 概  述
1.1 功能特点
《LED Player V3.3》是我司新推出一套专为LED显示屏设计功能强大,使用以便,简朴易学节目制作、播放软件，支持各种文献格式：文本文献，WORD文献，图片文献（BMP／JPG／GIF／JPEG．．．），动画文献（SWF／Gif）。
2.2 运营环境
u       操作系统
中英文Windows/7/NT/XP
u       硬件配备
CPU：奔腾600MHz以上
内存:128M
u       有关软件
OFFICE--如需WORD文献必要安装
第二章 安装与卸载
2.1 安装

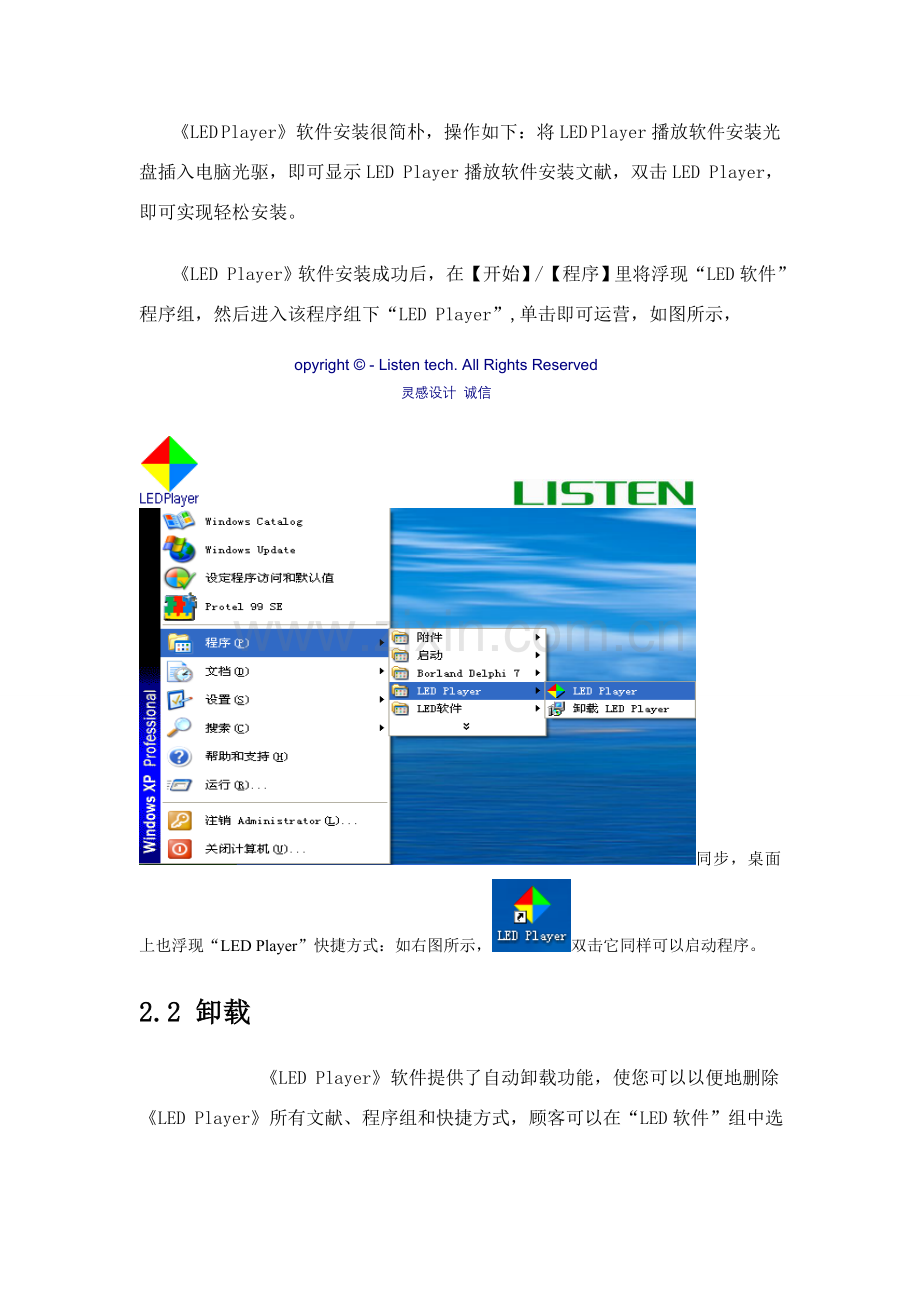

《LED Player》软件安装很简朴，操作如下：将LED Player播放软件安装光盘插入电脑光驱，即可显示LED Player播放软件安装文献，双击LED Player，即可实现轻松安装。
《LED Player》软件安装成功后，在【开始】/【程序】里将浮现“LED软件”程序组，然后进入该程序组下“LED Player”,单击即可运营，如图所示，
opyright © - Listen tech. All Rights Reserved
灵感设计 诚信

同步，桌面上也浮现“LED Player”快捷方式：如右图所示，双击它同样可以启动程序。
2.2 卸载
       《LED Player》软件提供了自动卸载功能，使您可以以便地删除《LED Player》所有文献、程序组和快捷方式，顾客可以在“LED软件”组中选取“卸载LED Player”，也可在【控制面板】中选取【添加/删除程序】迅速卸载.
第三章 使用详解
3.1 节目构成
每块显示屏由一种或各种节目页构成。节目页是用来显示顾客所要播放文本、图片、动画等内容。区域窗口有十一种：图文窗、文本窗、单行文本窗、静止文本窗、时间窗、正计时窗、倒计时窗、模仿时钟窗、表格窗、动画窗、温度窗。
文献窗：可以播放各种文字、图片、动画、表格等几十种文献。
文本窗:用于迅速输入简短文字，例如告知等文字。

单行文本窗：用于播放单行文本，例如告知、广告等文字。
静止文本窗：用于播放静止文本，例如公司名称、标题等文字。
时间窗：用于显示数字时间。
计时窗：用于计时，支持正/倒计时显示。
模仿时钟窗：用于显示模仿时钟。
表格窗：用于编辑播放表格数据。
动画窗：用于播放swf、gif文献。
3.2 界面窗口简介
《LED Player》软件运营界面如图所示：共有两个窗口构成：播放窗和控制窗。
3.2.1播放窗
播放窗（即LED屏上所显示内容）是用来显示顾客所要播放文本、图片、动画、多媒体片断等内容。此处内容和LED屏幕上所显示内容是相似。
3.2.2控制窗
控制窗是用来控制播放区位置、大小及所要播放内容,控制窗可以展开为编辑窗，控制窗包括菜单条和工具条以及编辑栏。

3.2.1播放窗
播放窗（即LED屏上所显示内容）是用来显示顾客所要播放文本、图片、动画、多媒体片断等内容。此处内容和LED屏幕上所显示内容是相似。
3.2.2控制窗
控制窗是用来控制播放区位置、大小及所要播放内容,控制窗可以展开为编辑窗，控制窗包括菜单条和工具条以及编辑栏。

菜单条：包括文献、编辑、设立、工具、通讯、调试(厂家专用)、协助七个子菜单。

Copyright © - Listen tech. All Rights Reserved
灵感设计 诚信服务

工具条：是菜单功能迅速操作。
编辑框：用于编辑显示窗内容。
3.3 功能简介
3.3.1菜单
    包括文献、编辑、设立、工具、通讯、调试(厂家专用)、协助七个子菜单
文献菜单：包括打开、保存、另存为、新建节目、退出。

打开：用于打开此前编辑好LED Player(*.ls)文献。
    保存：用于保存当前LED Player(*.ls)文献。
另存为：用于把当前LED Player文献保存为新LED Player播放文献。
新建节目：用于重新建一种新节目。
退出：用于退出LED Player播放软件。

Copyright © - Listen tech. All Rights Reserved
灵感设计 诚信服务

编辑菜单:包括文献、文本、单行文本、静止文本、时间、计时、模仿时钟、表格、动画、温度、噪音、湿度、内码文本、数字语音窗。

设立菜单:包括屏参设立、重置屏参、节目定期设立、手动校时、软件开屏、软件关屏、定期开关、亮度调节。

Copyright © - Listen tech. All Rights Reserved
灵感设计 诚信服务

设立屏参：用于设立显示屏属性（详细看设立章节）。
重置屏参：用于迅速加载屏参。
节目定期设立：用于对节目定期设立。
手动校时：用于校合法前时间。
软件开屏：用于打开显示屏。
软件关屏：用于关闭显示屏。
定期开关：用于分时段来开关显示屏。
亮度调节：用于分时段来调节显示屏亮度。
工具菜单:包括画笔、计事本、计算器、Word、Excel、Rtf等，单击她们可以打开操作系统中自带或安装各程序来快捷编辑节目。

通讯菜单：单机发送、集群发送、控制器搜索。

Copyright © - Listen tech. All Rights Reserved
灵感设计 诚信服务

单机发送：用于单块显示屏发送。
集群发送：用于多块显示屏发送,所有发送当前所有显示屏内容。
制器搜索：用于LS-N3卡网络设立。
控调试菜单:重要用于调试时使用，包括正斜线、负斜线、十字线、交叉线、全屏黄、全屏红、全屏绿、退出测试。

协助菜单：关于LED Player。
关于LED Player：显示软件版本号及有关信息。
3.3.2工具条
工具条是菜单功能迅速操作,从左到右依次为文献、文本、单行文本、静止文本、时间、计时、模仿时钟、表格、动画、预览、发送。详细功能请参照菜单。
3.3.3编辑控件
编辑控件是本软件核心某些，详细阐明见下一节，节目制作流程。

Copyright © - Listen tech. All Rights Reserved
灵感设计 诚信服务

3.4 节目制作流程
3.4.1第一步:设定显示屏播放窗大小
播放窗大小一定要设立对的，否则节目制作完播放时也许只显示一某些或不够大。
设立办法：菜单——〉设立——〉屏参设立，输入密码：888，即可启动软件设立窗，在软件设立窗中可对显示屏各个参数进行设立。

请依照自己需要选取：控制器型号、通讯方式、通讯串口、波特率、屏宽、屏高、单/双色等设立。
网络通讯设立：

Copyright © - Listen tech. All Rights Reserved
灵感设计 诚信服务

1、 设立办法：菜单——〉通讯——〉控制器搜索，即可启动软件设立窗，如果连有控制卡，即可搜到一种IP信息。
双击搜索到IP即可进入IP修改界面：

Copyright © - Listen tech. All Rights Reserved
灵感设计 诚信服务

阐明：左为本机电脑IP，右为可修改控制器IP，如果不在同一种网段，需将控制器IP修改到同一种网段方可通讯。修改完毕进入第2步操作。
2、 进入通讯方式下选取“网络通讯”显示网络通讯界面：

将控制卡IP输入此处即可。
扫描方式设立：
扫描：里面各项参数需依照屏实际状况来进行设立，如果其中某项参数与屏实际状况不符合，则发送内容到显示屏上显示将不正常。

  Copyright © - Listen tech. All Rights Reserved
灵感设计 诚信服务

3.4.2第二步:新建节目页
在相相应显示屏节目下，点激工具栏窗口选项进行添加显示区域。

3.4.3第三步:设定添加对象属性
      当节目页添加好后来，就可以添加显示窗，每个节目中最多添加16个区
Copyright © - Listen tech. All Rights Reserved
灵感设计 诚信服务

第四步:播放节目
要播放当前节目文献，点击预览按钮开始预览，暂停，停止来进行控制菜单选取。要播放不同节目文献，点击打开所要预览播放文献，打开节目文献后播放。
第四章 文献显示
4.1 新建文献节目窗
在节目列表下创立一种新文献窗

Copyright © - Listen tech. All Rights Reserved
灵感设计 诚信服务

添加完文献窗后来，在右边编辑框编辑自己所需内容，可以添加、删除文献，可以选取进入方式、退场方式、运营速度和停留时间。
 第五章 文字显示
播放文本节目有四种办法：在文本窗中播放、在单行文本窗中播放、在静止文本窗中播放、在文献窗中打开文本文献播放、在文献窗。
5.1 在文本窗中播放
 该窗口不是必要，文字可在文本窗中播出，此窗口只为简朴文字如公司名
Copyright © - Listen tech. All Rights Reserved
灵感设计 诚信服务

称、欢迎字幕、告知等提供一种迅速输入手段。
5.1.1 新建文本节目窗
在节目列表下创立一种新文本窗

添加完文本窗后来，在右边编辑框编辑自己所需内容，可以添加、删除文献，可以选取进入方式、退场方式、运营速度和停留时间。
5.1.2 插入并编辑文本
      在最下面编辑框中你可以直接输入文本也可以拷贝文本进入。对文字可进行任意排版操作.
Copyright © - Listen tech. All Rights Reserved
灵感设计 诚信服务

.
若需要对数字旋转90度，可选取@字体后选取等宽
编辑好文本之后关闭“文字编辑”对话框， 如果你要修改文本，只要在文本窗双击它即可，删除文本可用右键删除节目按钮。
5.2 在单行文本窗中播放
此窗口只为欢迎字幕、告知等提供单行游动字幕。操作办法同文本窗操作办法相似，可以直接输入文字，也可导入*.txt文献。
添加完单行文本窗后来，在右边编辑框编辑自己所需内容，可以选取进入方式、运营速度、选取字体、字体大小、粗体、斜体、下划线、颜色等。

Copyright © - Listen tech. All Rights Reserved
灵感设计 诚信服务

单行文本有3种方式 首尾相连 清场 和 正常。
5.3 在静止文本窗中播放
此窗口设立静止文本播放。操作办法同单行文本窗操作办法相似。

第六章 时间显示

Copyright © - Listen tech. All Rights Reserved
灵感设计 诚信服务

6.1 新建时间窗
在节目列表下创立一种新时间窗

 添加完时间区后来，可以依照客户不同需求来进行组合选取。
第七章 计时显示
7.1 新建计时窗
在节目列表下创立一种新计时窗

Copyright © - Listen tech. All Rights Reserved
灵感设计 诚信服务

 添加完计时窗后来，可以依照客户不同需求来进行组合选取。

可以选取起/止时间，计时方式会自动帮你检测是正计时还是倒计时。
Copyright © - Listen tech. All Rights Reserved
灵感设计 诚信服务

第八章 模仿时钟显示
8.1 新建模仿时钟窗
在节目列表下创立一种新模仿时钟窗

添加完模仿时钟窗后来，可以依照客户不同需求来进行组合选取。
第九章 表格显示
9.1 新建表格窗
在节目列表下创立一种新表格窗

Copyright © - Listen tech. All Rights Reserved
灵感设计 诚信服务

添加完表格窗后来，可以依照表格制作窗来制作表格文献。

大小可以通过软件里坐标来编辑表格大小。

Copyright © - Listen tech. All Rights Reserved
灵感设计 诚信服务

第十章 动画显示
10.1 新建动画窗
在节目列表下创立一种新动画窗

添加完动画窗后来，调入动画文献即可。（当前只支持SWF／Gif）

Copyright © - Listen tech. All Rights Reserved
灵感设计 诚信服务

第十一章 温度显示
在节目列表下创立一种新温度窗
除T0卡不支持温度传感器，别的卡都支持，控制卡和温度传感器可以在
-40℃- +85℃环境内正常使用。

Copyright © - Listen tech. All Rights Reserved
灵感设计 诚信服务

第十二章 噪音、温湿度操作
在节目列表下创立一种新噪音窗

只有N1卡支持接噪音模块，普通咱们控制卡都是和杭州爱华模块搭配使用。

控制卡用N1卡和模块连接，连接对的，软件温湿度播放窗会显示出来。
第十三章 内码文本和数字语音窗
在节目列表下创立一种新内码窗和数字语音窗

当控制卡里面烧写了点阵字库时候，咱们就可以导入她点阵字库。

语音模块和写好语音程序N1卡连接好，当前支持女声。

第十四章 发送操作

对文献操作完毕后，就可通过点击所相应显示屏，通过击右键来进行“发送”，也可通过工具栏中“”按钮进行发送。发送与否成功，软件下方有发送状态提示条给与提示。

第十五章 软件设立操作
一；上海灵信控制卡软件设立迅速入门篇
1. 软件设立环节：最后客户使用密码：168调试工程师使用密码：888。
2. 设立—屏参数设立

3. 调试工程师输入密码888

4. 进入到控制卡型号选取

在操作过程中，软件上控制卡型号选取要与实际一一相应，否则，发送参数成功，内容发送会失败

5. 进入到驱动设立选项，

P10单红模组模组大小32*16点，尺寸320*160毫米，模组接口HUB08：

P10单红模组模组大小32*16点，尺寸320*160毫米，模组接口HUB12：

P10双色模组模组大小32*16点，尺寸320*160毫米，模组接口HUB08：

P16单双色模组模组大小16*8点，尺寸256*128毫米，模组接口HUB12

选取好扫描设立后来点击设立驱动就可以返回编辑界面
二；如果是想要更改控制卡波特率和屏号，就输入密码
LED+当天日期乘以10动态密码

我公司控制卡出厂都是115200波特率（除T0卡外)，若想变化波特率，一方面让其波特率是能正常使用，例如；D2卡出厂是115200，我当前想用9600波特率，那么应当如此操作 输入动态密码在屏参设立里选好如下；

在到拨码软设立里面设立如下

点击设立，提示设立成功后，然后在到屏参设立里面把波特率更改成9600波特率便可。
三；设立OE极性时输入密码；888 在拨码软设立里面，如下；

四；U盘通讯操作办法 一方面输入密码；888 选取通讯方式为U盘通讯，把屏参大小编辑好，选好驱动走线，编辑好节目后，点击通讯如下图；

驱动走线

在盘符选取里选对盘符

保存便可。
五；网络通讯
网线操作办法，一方面输入‘888’进入软件选取通讯方式为网络通讯，把屏参大小编辑好，选好驱动走线，编辑好节目后，点击通讯如下图；

选取固定IP时，要先保证控制卡和本机IP网段在同一网段，修改时点击通讯下面控制器搜索按钮，详细操作如下图所示；

是控制卡IP地址，修改时，双击IP地址会有对话框弹出

将红色圈内IP地址改成和黑色圈内IP地址在一种网段，然后点击修改

浮现此信息提示，点击‘是'后，看看与否提示修改成功，成功后，在输入：888
密码进入软件

让红色线标记地方保持一致，把用蓝色菱形地方给成和上面修改那个蓝色菱形里数字保持一致，便可发送。

如果是选取单机直连话，就无需改网段，这种操作比较简朴。(除了N3卡不支持此项）
