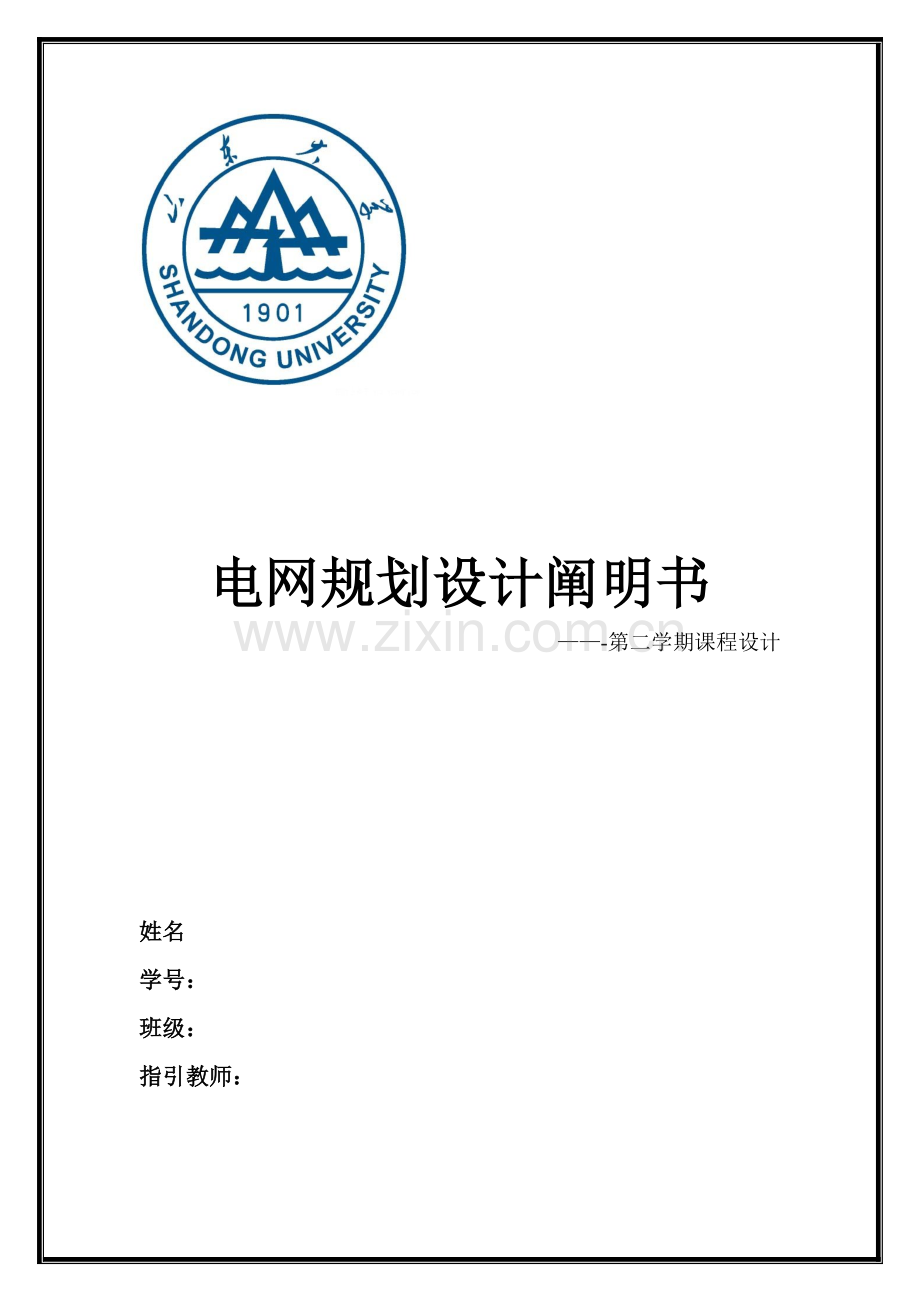

电网规划方案设计项目说明指导书.doc

电网规划设计阐明书
——-第二学期课程设计

姓名
学号：
班级：
指引教师：

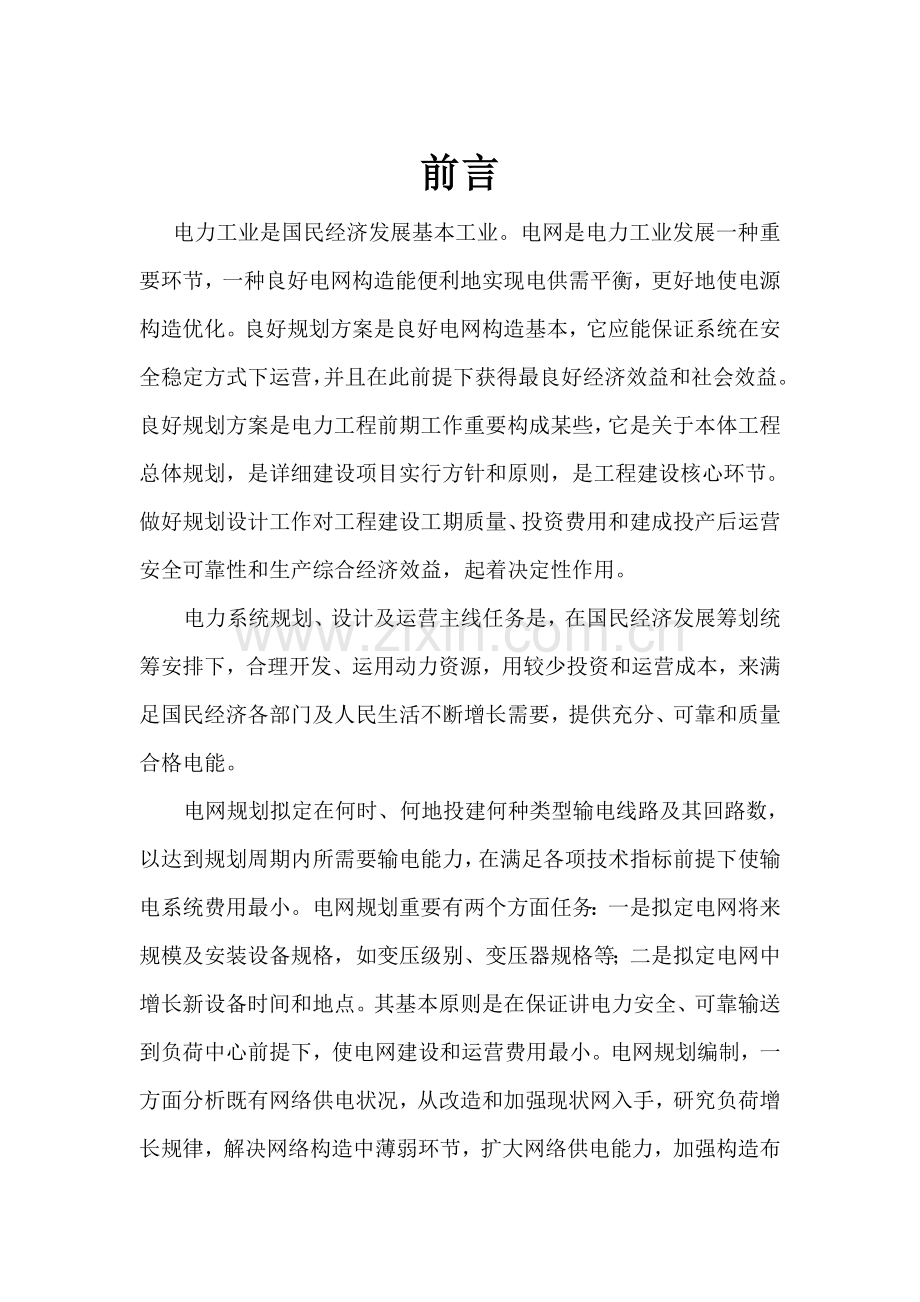

前言
电力工业是国民经济发展基本工业。电网是电力工业发展一种重要环节，一种良好电网构造能便利地实现电供需平衡，更好地使电源构造优化。良好规划方案是良好电网构造基本，它应能保证系统在安全稳定方式下运营，并且在此前提下获得最良好经济效益和社会效益。良好规划方案是电力工程前期工作重要构成某些，它是关于本体工程总体规划，是详细建设项目实行方针和原则，是工程建设核心环节。做好规划设计工作对工程建设工期质量、投资费用和建成投产后运营安全可靠性和生产综合经济效益，起着决定性作用。
电力系统规划、设计及运营主线任务是，在国民经济发展筹划统筹安排下，合理开发、运用动力资源，用较少投资和运营成本，来满足国民经济各部门及人民生活不断增长需要，提供充分、可靠和质量合格电能。
电网规划拟定在何时、何地投建何种类型输电线路及其回路数，以达到规划周期内所需要输电能力，在满足各项技术指标前提下使输电系统费用最小。电网规划重要有两个方面任务：一是拟定电网将来规模及安装设备规格，如变压级别、变压器规格等；二是拟定电网中增长新设备时间和地点。其基本原则是在保证讲电力安全、可靠输送到负荷中心前提下，使电网建设和运营费用最小。电网规划编制，一方面分析既有网络供电状况，从改造和加强现状网入手，研究负荷增长规律，解决网络构造中薄弱环节，扩大网络供电能力，加强构造布局和设施原则化，提高安全可靠性，做到远近结合、新建和改造结合、技术经济合理。从总体上看，可以把规划内容分为现状网分析、负荷预测、网架规划、无功规划、稳定性分析和短路电流分析。电网规划考虑因素重要有：满足负荷需求；经济性；可靠性；环境影响。
电力系统课程设计是在学完电力系统课程后一次综合性训练，复习巩固本课程及其她课程关于内容、增强工程观念，培养电力网规划设计能力。
通过课程设计应达到下列规定：
1)熟悉国家能源开发方略和关于技术规程、规定、导则等，树立供电必要安全可靠、经济观点；
2) 掌握电力网初步设计基本办法和重要内容；
3）纯熟电力网基本计算；
4）学习工程设计阐明书撰写。
鉴于计算机使用已日益普及，本次课程设计重要以软件Powerworld Simulator潮流计算为主，辅以必要手算，详细计算过程及成果均详细阐述。

6月

目录
前言
第一章 设计任务综述………………………………………5
第一节 地区电网原始状况简介……………………………
第二节 五年远景规划简介…………………………………
第三节 技术与经济电网规划方案规定……………………
第二章 电力系统接线方案论证…………………………
第一节 网络电压级别拟定……………………………………
第二节 电力系统接线方式初选………………………………
第三节 方案论证与比较……………………………………
一、 导线选取……………………………………………………………………
二、 变压器选取与分接头调节………………………………………………
三、 最大最小负荷补偿电容与N-1开断实验………………………………
四、 发电厂变电所主接线选取………………………………………………
五、 两种接线方式经济性比较论证…………………………………………
六、 对拟定方案评述…………………………………………………………
第三章 电力系统潮流与电压计算………………………
第四章 结论与建议………………………………………
附录………………………………………………………
附表………………………………………………………
参照文献…………………………………………………

第一章 设计任务综述
第一节 地区电网原始状况简介
1．该地区原有一种发电厂：
装机容量： 25MW 机组二台
50MW 机组二台
升压变压器：31.5MVA 二台 变比：10.5/38.5±2*2.5%/121±2×2.5%
63MVA 二台 变比：13.8/38.5±2*2.5%/121±2×2.5%
2．该地区原有降压变电站7个
地区电网各节点负荷和设备状况见表1：
编 号
最大负荷（MW）
变压器容量（MVA）
1
32
50
3
10
20
4
15
31.5
5
12
20
8
16
25
9
20
40
10
12
20
11
10
16
3．该地区原有输电线路及其导线型号如图1实线所示，可供选取新建线路通道如虚线所示，其线路距离已经标注上。
图中线路长度x,y算法：x’= y’= ， a取学号最后两位，如果按你自己学号计算出x’,y’，x,y取x’，y’小数点后两位。,如果X,Y成果不大于50，则再增长30，即x=x+30
据公式规定，由于本人学号末两位为74，带入求解得x=42km y=61km

第二节 五年远景规划简介
1．新增负荷点2、6、7，见图1；
2．五年后负荷预测见表2；
3．在变电站7处新建一种区域变电站，由系统通过220KV输电线路供电
变压器容量：150MVA二台
变比：220/121/38.5KV
第三节 技术与经济电网规划方案规定
1．提出网络接线方案。
(1)至少提出两种在技术、经济上较合理方案；
(2)参照下面经济技术指标规定，选出一种较好方案；
(3)拟定新增线路导线型号或导线截面积（应恰当考虑发展）。
(4)依照当前负荷容量和将来5-负荷预测增长趋势，拟定各变电站变压器数量和容量。
2．方案经济技术指标：
(1)安全可靠性指标：城网供电可靠性要满足“N-1”供电安全准则和满足顾客用电需要。方案要满足最大、最小负荷运营方式下，线路、变压器N-1开断后（网络中任意一种元件），各节点电压满足上下限0.95~1.08P.U规定，线路变压器但是载。如果存在节点电压、元件过载等不满足规定状况，必要提出相应办法加以消除。最大负荷运营时，发电厂出力按为90%计算；最小负荷运营时,发电厂出力按80%计算。
(2)经济性指标：规划方案要经济合理，通过对网络损耗与线路投资进行综合分析，以0.6元/度电价，给出规划方案总支出。按运营5年时间总网络损耗费用计入支出，仅计算线路和并联补偿装置投资，不计算变压器投资。同步，线损率不超过6.3%。公式：线损率=(供电量-售电量)/供电量*100
方案经济比较中，建设期投资和运营期年运营费用都应考虑时间因素。衡量经济效益准则是：工程建设期内逐年投资及工程经济有效期内逐年年运营费用折算到某一年总费用(或折算到有效期内每年等值年计算费用)为最小。
3．规划方案应当涉及最后所定线路型号，并恰当考虑发展。
4．规划方案应当涉及各变电站变压器数量、容量和型号。
5．规划方案明确画出元件（线路、变压器）参数图
6．规划出合理变电站3和7站内（高/中压）主接线图，选取主接线需要考虑进出线数及负荷类型，对各种不同接线方案特点进行对比分析；
7．规划方案选取变压器有载调压分接头，对分接头运营位置进行计算；
8．计算规划方案网络中无功功率分布，设计无功调节和补偿办法

表2 五年后负荷预测
编号
最大负荷
（MW）
最大无功
（Mvar）
Cosφ
最小负荷
（MW）
最小无功
（Mvar）
Tmax（h）
负荷级别
1
40
25
0.85
40
25
6300
Ⅰ
2
15
11
0.80
10
8
6500
Ⅱ
3
25
15
0.85
17
11
6400
Ⅱ
4
25
15
0.85
17
11
6300
Ⅱ
5
20
13
0.83
14
9
6200
Ⅱ
6
23
17
0.80
17
13
6500
Ⅰ
7
15
10
0.82
10
7
6200
Ⅱ
8
35
24
0.82
25
17
6000
Ⅰ
9
26
16
0.85
18
11
6000
Ⅱ
10
28
19
0.83
22
15
6300
Ⅰ
11
16
12
0.80
11
8
6000
Ⅱ

表3 输电工程参数与综合造价
导线规格
造价（万元/km)
电阻r(Ω/km)
电抗x(Ω/km)
电纳b（S/km）
LGJ-120
42
0.27
0.365
2.92
LGJ-150
52
0.21
0.358
2.97
LGJ-185
60
0.17
0.377
3.03
LGJ-240
85
0.131
0.369
3.1
LGJ-300
120
0.105
0.404
2.81
LGJ-400
140
0.078
0.369
2.88
并联电容

15Mvar
10万元/Mvar
30Mvar
40Mvar

经计算，各种线路型号相应极限视在功率分别为LGJ-120、LGJ-150，LGJ-185，LGJ-240，LGJ-300，LGJ-400依次为77.7MVA，88.2 MVA，102.7 MVA，124.8 MVA，140,171 MVA，

图1 地区电网地理接线图
第二章 电力系统接线方案选取
第一节 网络电压级别拟定
据《电力系统稳态分析（第三版）》中采用架空线路时与各额定电压级别相适应输送功率和输送距离，可以看出任务书中地理接线图规定线路长度（如60KM）与输送负荷与线路功率，可以参照线路电压为110KV或者220KV,又依照1号节点发电厂中三绕组变压器变比10.5/38.5±2*2.5%/121±2×2.5%和13.8/38.5±2*2.5%/121±2×2.5%，高压侧连接线路，中压侧连接负荷，故可以拟定线路电压为110KV,负荷为35KV，同步以为配电网电压级别应为35KV。

附表 采用架空线路时与各额定电压级别相适应输送功率和输送距离

第二节 电力系统接线方案初选
依照表2“五年后负荷预测”看出，节点1,6,8,10为Ⅰ类负荷，别的为Ⅱ类负荷，技术上对前者规定保证不间断供电，因而使其至少与两条线路相连；后者虽容许短时停电，但如果只与一条导线相连，N-1开断后，检修或故障时，实际为长期停电，不满足供电安全性规定，因此虽然此类负荷，在连线时，也应当保证每个节点至少与两条线连接，可选方案为环形或双回线。为此，尝试众多方案，通过计算机潮流求解，选取接线时电压基本稳定于规定范畴方案，选中其中两种较为合理。接线如下：

接线方式一：

接线方式二：

第三节 方案论证与比较
一、 导线选取
1.方式一
1.1粗略潮流计算
线路
P（Mw)
Q(Mvar)
线路电压
线路
P（Mw)
Q(Mvar)
线路电压
1—2
25.3
20.4
110KV
6—8
14.6
3.9
110KV
1—3
31.9
22.1
6—11
37.6
13.3
10—1
36.3
39.3
11—7
48.9
13.6
12—1
0.4
33.0
12—7
45.2
2.7
3—4
4.6
1.6
8—10
20.7
27.3
3—5
10.5
4.2
9—12
38.4
23.1
10—9
12.4
6.5
11—12
5.6
12.7
5—2
9.6
8.4

7—4
29.6
17.6

1.2计算导线电流并依照最大负荷运用小时数Tmax和经济电流密度选取导线截面积及型号
其中，公式为 S=I/J (J为经济电流密度，与最大负荷运用小时数Tmax关系如下图表所示，
其中，Tmax计算可以参照任务书计算办法，即对于放射性网络，每条线路向一种负荷点供电，则线路最大负荷运用小时数就是所供负荷点最大运用小时数；对于链形网络，各段线路最大运用小时数Tmax等于所供各负荷点最大运用小时数Tmax加权平均值。对于环形网络，应查阅实例信息线路流过有功功率，将最小有功功率处断开，变成环形或链形网络，按上述办法计算。对于链形网络“加权计算”，查阅有关资料，计算办法详细如下：

特别，以上为手算最佳方案，而对于计算机求解，应当运用其计算效率高、速度快特点，一方面试探性粗略计算选取导线截面积，将最后线损率作为终极目的，比较几种方案中，线损率最低作为导线型号最佳方案，故选取如下：
线路
I(A）
Tmax(h)
J(A/mm^ mm)
S(mm^ mm)
型号
1—2
170.5858
6500
0.9
189.5397
LGJ-185
12—1
173.735
6300
0.92
188.8424
LGJ-185
10—9
73.4831
6300
0.92
79.87293
LGJ-120
6—8
79.25677
6000
0.94
84.31571
LGJ-120
6—11
209.4268
6500
0.9
232.6965
LGJ-240
11—7
266.6387
6000
0.94
283.6582
LGJ-300
12—7
237.7703
6200
0.93
255.667
LGJ-240
5—2
66.65967
6200
0.93
71.67706
LGJ-120
7—4
180.5585
6300
0.92
196.2592
LGJ-185

2.方式二
2.1粗略潮流计算
线路
P（Mw)
Q(Mvar)
S(MVA)
线路电压
1—2
25.6
20.4
32.7
110KV
1—3
29.9
22.3
37.3
10—1
36.8
39.1
53.7
12—1
0.8
32.5
32.5
3—4
23.4
14.6
27.6
3—5
22.4
14
26.4
10—9
12.2
6.6
13.9
3—2
9.9
8.6
13.1
4—5
2
0.7
2.1
6—8
14.3
3.8
14.8
6—11
37.3
13.5
39.7
11—7
48.2
13.9
50.2
12—7
44.2
2.8
44.3
8—10
21
27.2
34.3
9—12
38.2
23.1
44.7
11—12
6
12.5
13.9
7—3
31.9
18.8
37.1

2.2计算导线电流并依照最大负荷运用小时数Tmax和经济电流密度选取导线截面积及型号
线路
I(A）
Tmax(h)
J(A/mm^mm)
S(mm^mm)
型号
1—2
171.6355
6500
0.9
190.7061
LGJ-185
10—9
72.95822
6300
0.92
79.30241
LGJ-120
3—2
68.75919
6400
0.91
75.55954
LGJ-120
4—5
11.02246
6300
0.92
11.98094
LGJ-120
6—8
77.68213
6000
0.94
82.64057
LGJ-120
6—11
208.3771
6500
0.9
231.5301
LGJ-240
11—7
263.4894
6000
0.94
280.3079
LGJ-300
12—7
232.5215
6200
0.93
250.0231
LGJ-240
7—3
194.7302
6400
0.91
213.9892
LGJ-185

二、变压器选取与分接头调节
1.接线方式一
1.1发电厂主变压器选取原则
1）发电厂变压器数量
据《发电厂电气设备（第四版）》（第121页），为保证对发电机电压上负荷供电可靠性，接于发电机电压母线上主变压器不应少于2台，其总容量应考虑不少于5年负荷逐年发展。故应使用原发电厂提供四台三绕组变压器。
2）发电机变压器容量
如发电机电压母线上接有2台或以上变压器时，当其中容量最大一台因故退出运营时，其她变压器应能输送母线剩余功率70%以上。（见《发电厂电气设备（第四版）》（第120页））

原发电厂提供四台变压器，分别为：
31.5MV二台 变比：10.5/38.5±2*2.5%/121±2×2.5%
63MVA 二台 变比：13.8/38.5±2*2.5%/121±2×2.5%

在变电站7处新建一种区域变电站，由系统通过220KV输电线路供电
150MV二台 变比：220/121/38.5KV

（如下变压器资料查阅《电力系统课程设计及毕业设计参照资料》东南大学第105页和《三相油浸式电力变压器技术参数和规定》表28）
型号
额定容量（KVA)
额定电压
损耗（kw）
高压
中压
低压
空载
负载
SFSL7-31500/110
31500
121±2×2.5%
38.5±2*2.5%
10.5
46
175
SFPSL7-63000/110
63000
121±2×2.5%
38.5±2×2.5%
10.5
77
300
三绕组有载调压变压器
150000
220±8×1.25%
121
38.5
143
570

型号
空载电流%
阻抗电压（%）
高-中
高-低
中-低
SFSL7-31500/110
1
17.5
10.5
6.5
SFPSL7-63000/110
0.8
17.5
10.5
6.5
三绕组有载调压变压器
0.56
13
23
8

依照以上资料数据，分别计算各型号变压器阻抗导纳参数，参数计算成果见附录1

1.2变电所主变压器选取原则
1）变电站变压器数量
在变电所中，普通装设两台主变压器；终端或分支变电所，如只有一种电源进线，可只装设一台变压器。依照容量需要与N-1过载试探，除2号、4号、9号节点连接三台发电机外，别的节点均设计两台。
2）变电站变压器容量
对重要变电站，需考虑当一台主变压器停运时，别的变压器容量在计及过负荷能力容许时间内，应能满足Ⅰ类（当一台变压器停运时，别的变压器容量应能满足所有负荷100%）及Ⅱ类（当一台变压器停运时，别的变压器容量应能满足所有负荷70%）负荷供电。
分别计算各变电站按规定变压器应当所选容量，计算公式如下：
Smax=Pmax/ Cosφ Smin=Pmin/ Cosφ
Ⅰ类负荷：S=Smax Ⅱ类负荷： S=Smax*0.7
计算成果如下：
节点编号
Pmax（MW)
功率因数
Pmin（MW)
Smax（MVA)
Smin（MVA)
负荷类别
S（MVA)
2
15
0.80
10
18.75
12.50
Ⅱ
13.13
3
25
0.85
17
29.41
20.00
Ⅱ
20.59
4
25
0.85
17
29.41
20.00
Ⅱ
20.59
5
20
0.83
14
24.10
16.87
Ⅱ
16.87
6
23
0.80
17
28.75
21.25
Ⅰ
28.75
8
35
0.82
25
42.68
30.49
Ⅰ
42.68
9
26
0.85
18
30.59
21.18
Ⅱ
21.41
10
28
0.83
22
33.73
26.51
Ⅰ
33.73
11
16
0.80
11
20.00
13.75
Ⅱ
14.00

依照计算成果选取变压器类型(数据来源于《三相油浸式电力变压器技术参数和规定》表20)，其中所有变压器变比均为110±2×2.5%/38.5KV
节点编号
台数
额定容量（MVA)
空载损耗（kw)
负载损耗（kw)
空载电流%
短路阻抗%
2
3
16
21.3
91
0.91
10.5
3
2
25
29.6
129
0.84
4
3
25
29.6
129
0.84
5
2
20
25.2
110
0.91
6
2
31.5
35
156
0.84
8
2
50
48.8
227
0.77
9
3
25
29.6
129
0.84
10
2
40
41.6
183
0.77
11
2
16
21.3
91
0.91

依照各变压器参数，计算变压器阻抗参数，列表如下：

计算成果见附录2
1.3变压器分接头调节
选取变压器型号，将所选变压器按规定数量、容量和各阻抗参数插入线路后，多数节点电压偏低，即不满足0.95——1.08范畴。为此可以选取变化变压器分接开关位置或者调节无功补偿，考虑到经济性，前者为调压方式首选。
由于实际电网降压变压器中，咱们更关怀低压负荷侧电压水平，而高压侧只要保证在正常电压波动范畴即可。为此，应调低高压侧分接头开关，即减小变比，以使低压母线侧电压提高。因而，在两绕组降压变压器中，着重调低变比，依照所选两绕组变压器型号，分别有110+2*2.5%，110-2*2.5%，110+2.5%，110-2.5%和110几种类型，即变比分别相应1.05，0.95，1.025，0.975和1.00五种，依照前述推断和试探法，可选出两绕组变压器较适当变比，同样三绕组变压器分接头也是粗略计算与试探法结合选取。
计算公式参照《电力系统课程设计及毕业设计参照资料》东南大学，第44页。

依照粗略计算成果与试探结合，最后最大负荷分接头选取如下：
变电站
调压方式
分接头选取
变电站
调压方式
分接头选取
1高压侧(31.5MVA)
逆调压
110-2*2.5%
5高压侧
逆调压
110-2*2.5%
1高压侧(63MVA)
逆调压
110
6高压侧
逆调压
110-2*2.5%
1中压侧(31.5MVA)
逆调压
110-2*2.5%
7高压侧
逆调压
110
1中压侧(63MVA)
逆调压
110-2*2.5%
7中压侧
逆调压
110
1低压侧(31.5MVA)
逆调压
110-2*2.5%
7低压侧
逆调压
110-2.5%
1低压侧(63MVA)
逆调压
110-2.5%
8高压侧
逆调压
110+2*2.5%
2高压侧
逆调压
110+2*2.5%
9高压侧
逆调压
110-2*2.5%
3高压侧
逆调压
110-2*2.5%
10高压侧
逆调压
110-2.5%
4高压侧
逆调压
110-2*2.5%
11高压侧
逆调压
110-2*2.5%

用同样办法对最小负荷进行调节，8号2号10号变压器均为110-2*2.5%分接头，别的与最大负荷相似。
2、接线方式二
2.1据当前负荷容量与负荷预测，拟定变压器数量与容量
由于两种接线方式变压器选取参照数据相似，均来源于任务书和有关手册，故所选型号相似，此处不再赘述，有关选取思路见接线方式一。不同之处在于，方式二中，为满足容量需要4号、9号和11号接三台变压器，别的节点双绕组变压器为两台。
2.2变压器分接头调节
计算公式参照《电力系统课程设计及毕业设计参照资料》东南大学，第44页
依照粗略计算成果与试探结合，最后最大负荷分接头选取如下：
变电站
调压方式
分接头选取
变电站
调压方式
分接头选取
1高压侧(31.5MVA)
逆调压
110-2*2.5%
5高压侧
逆调压
110-2*2.5%
1高压侧(63MVA)
逆调压
110
6高压侧
逆调压
110-2*2.5%
1中压侧(31.5MVA)
逆调压
110-2*2.5%
7高压侧
逆调压
110
1中压侧(63MVA)
逆调压
110-2*2.5%
7中压侧
逆调压
110
1低压侧(31.5MVA)
逆调压
110-2*2.5%
7低压侧
逆调压
110-2.5%
1低压侧(63MVA)
逆调压
110-2.5%
8高压侧
逆调压
110
2高压侧
逆调压
110
9高压侧
逆调压
110-2*2.5%
3高压侧
逆调压
110-2*2.5%
10高压侧
逆调压
110-2*2.5%
4高压侧
逆调压
110-2*2.5%
11高压侧
逆调压
110-2*2.5%

用同样办法对最小负荷进行调节，分接头选取与最大负荷相似。
三、最大最小负荷补偿电容与N-1开断实验
1、接线方式一
1．1最大负荷
1）正常状况下并联补偿电容
设立好分接头后，查看“实例信息”，仍有节点电压偏低。此时可以考虑设立补偿电容，提高电压。运用计算机软件计算效率高特点，可以使用试探法：即依照既有可选电容容量，从最小容量（15Mvar）试探，直到全网电压满足电压规定范畴0.95——10.8。
依照“实例信息”状况，发现变压器低压侧电压明显偏低，如13，14,16,17,18,19号节点，则依次从低容量试探电容15Mvar开始试探。补偿后低压侧电压水平均较高，高压侧较低，则有选取补偿8，9,10号节点，依然采用试探补偿电容法。
2）N-1开断并联补偿电容与并联变压器
对所有线路进行N-1开断实验，开断3-4号线路时，4号节点电压标幺值为0.945P.U，不满足规定，4号节点补偿电容15Mvar满足电压规定。别的均满足规定。开断1-3时，3号节点为0.94P.U，偏低，补偿15Mvar电容，各点满足规定.开断8-10时，8号.10号电压皆偏低，在8号补偿电容经实验为30Mvar，各点满足规定。开断1-2号线路时，13号电压偏高，切除13号某些电容，设为15Mvar各点电压满足规定。每换一次电容，所有导线N-1开断都重实验一次以保证各点电压水平正常，且变压器但是载无端障运营。N-1开断9号节点变压器时，浮现过载137%，虽然二类负荷保证70%即可，但考虑发展，又并联一台同容量变压器。同样，其她节点也采用并联变压器方式，保证变压器但是载。
故最大负荷时补偿电容状况如下图所示：
节点号
基准无功(Mvar）
节点号
基准无功(Mvar）
4
15.00
16
15.00
8
30.00
17
15.00
9
15.00
18
30.00
10
15.00
19
15.00
13
30.00
20
15.00
14
15.00
　3
　15.00

1．2最小负荷
1）正常状况下并联补偿电容
最小负荷时依照电压规定范畴切除并联电容，以避免无功功率过补偿使电压偏高。按最大负荷接线方式带最小负荷时，13——20号节点均有不同限度电压偏高，为此必要切除某些补偿电容。经正常状况下实验，切除16号、18号和19号节点电容，各点电压均在规定范畴内且变压器但是载。
2）N-1开断并联补偿电容
以此对每个节点进行N-1开断，开断3-5号线路时电压偏高，切除14号电容。别的状况均符合开断原则。
故最后补偿成果如下：
节点号
基准无功(Mvar）
节点号
基准无功(Mvar）
4
15.00
16
15.00
8
30.00
17
15.00
9
15.00
20
15.00
10
15.00
13
15.00

2、接线方式二
2.1最大负荷
1）正常状况下并联补偿电容
设立好分接头后，查看“实例信息”，仍有节点电压偏低。此时可以考虑设立补偿电容，提高电压。运用计算机软件计算效率高特点，可以使用试探法：即依照既有可选电容容量，从最小容量（15Mvar）试探，直到全网电压满足电压规定范畴0.95——10.8。
2）N-1开断并联补偿电容
每换一次电容，所有导线N-1开断都重实验一次以保证各点电压水平正常，且变压器但是载无端障运营。
故最大负荷时补偿电容状况如下图所示：
节点号
基准无功(Mvar）
节点号
基准无功(Mvar）
4
30.00
16
15.00
8
30.00
6
15.00
9
15.00
18
30.00
10
15.00
19
15.00
13
15.00
　3
　15.00
14
15.00

2.2最小负荷
1）正常状况下并联补偿电容
最小负荷时依照电压规定范畴切除并联电容，以避免无功功率过补偿使电压偏高。按最大负荷接线方式带最小负荷时，6号、8号、14号至20号节点均有不同限度电压偏高，为此必要切除某些补偿电容，切除14号、16号、17号和18号并联电容，各点电压在正常范畴且变压器但是载。
2）N-1开断并联补偿电容
对每个节点线路进行N-1开断，均符合开断原则。N-1开断变压器时，有过载状况，虽在容许范畴，但考虑到发展，分别在4、9、11号节点并联变压器，变为同容量三台运营。则均满足规定。
故最后补偿成果如下：
节点号
基准无功(Mvar）
节点号
基准无功(Mvar）
4
30.00
6
15.00
8
30.00
3
15.00
9
15.00
20
15.00
10
15.00
13
15.00

四、发电厂、变电所主接线选取
据规定，选取3号和7号变电站站内主接线。3号为110KV变电站，站内选取两台额定容量为25MVA降压变压器；7号为220KV变电站，站内为两台三绕组额定容量为150MVA降压变压器。
电气主接线涉及有汇流母线形式（如单母线接线、双母线接线）和无汇流母线（桥形接线、角形接线和单元接线）。由于发电厂或变电所出线回路数和电源数不同，且每路馈线所传播功率功率也不同样，故采用母线，用于汇集和分派电能。当进出线数较多时，采用母线作为中间环节，可使接线简朴清晰，运营以便，有助于安装和扩建。考虑到发展，本方案均采用有汇流母线接线。
1、3号变电站
在110KV、220KV配电装置中，当线路为3——4回时，普通采用单母线分段，如不运营停电检修，则应增长相应旁路设施。当需旁路断路器较少时，一方面考虑采用以母联或分段断路器兼作旁路断路器。在35、60KV配电装置中，若接线方式为单母线分段，可增设旁路母线和隔离开关，用母线断路器兼作旁路断路器；对110KV在7回及以上，装设专用旁路断路器。故考虑到经济性和安全性，3号变电站低压侧拟采用单母线分段带旁路母线，分段断路器兼作旁路断路器。高压侧应尽量少采用断路器，故采用单母线分段。电气主接线方式如图：
如图：三号变电站接线方式
2、7号变电站
对于枢纽变电所，线路在4回及以上时，普通采用双母线接线。如不运营停电检修，则应增长相应旁路设施。由于7号变电站地位重要，采用低压侧双母线带旁路母线，装设专用旁路断路器。高压侧和中压侧采用双母线接线。电气主接线方式如图：

五、两种接线方式经济性比较论证
通过对网络损耗与线路投资进行综合分析，以0.6元/度电价，给出规划方案总支出。按运营5年时间总网络损耗费用计入支出，仅计算线路和并联补偿装置投资，不计算变压器投资。
1、方案一经济性计算
1.1线路投资
据线路型号造价与选线长度计算可得：
线路
型号
造价（万元/km）
长度（km）
总计（万元）
1—2
LGJ-185
60
28
1680
12—1
LGJ-185
60
30
1800
3—4
LGJ-120
42
34
1428
3—5
LGJ-120
42
31
1302
10—9
LGJ-120
42
30
1260
6—8
LGJ-120
42
48

6—11
LGJ-240
85
36
3060
11—7
LGJ-300
120
50
6000
12—7
LGJ-240
85
52
4420
8—10
LGJ-185
60
31
1860
5—2
LGJ-120
42
70
2940
7—4
LGJ-185
60
65
3900
X1=1680+1260++3060+6000+4420+2940+3900
=25276（万元）
（注：此算法仅涉及该地区新接线）
1.2电容投资
Y1=（15*9+30*3）*10=1980（万元）
1.3线损率
线损率=（供电量-售电量）/供电量*100%
最大负荷时：
供电量=45+90+146=281(MW)
总负荷功率=40+15+25+25+20+23+15+35+26+28+16=268（MW）
功率损耗=281-268=13(MW)
线损率=（281-268）/281*100%=4.6%<6.3% 符合规定
最小负荷时：
供电量=40+80+90=210（MW）
总负荷功率=40+10+17+17+14+17+10+25+18+22+11=201（MW）
功率损耗=210-201=9（MW）
线损率=（210-201）/210*100%=4.3%<6.3% 符合规定
1.4总网络损耗费用
查表可得各节点负荷与最大负荷损耗时间tmax关系，汇总如表所示：
节点
最大负荷
Tmax(h)
功率因数
tmax(h)
1
40.00
6300.00
0.85
4800.00
2
15.00
6500.00
0.80
5250.00
3
25.00
6400.00
0.85
5000.00
4
25.00
6300.00
0.85
4800.00
5
20.00
6300.00
0.83
5100.00
6
23.00
6200.00
0.80
4850.00
7
15.00
6500.00
0.82
5450.00
8
35.00
6200.00
0.82
4800.00
9
26.00
6000.00
0.85
4600.00
10
28.00
6000.00
0.83
4600.00
11
16.00
6300.00
0.80
4950.00
全年电能损耗=最大负荷时功率损耗*最大负荷损耗时间
最大负荷时功率损耗经前计算为13MW。
拟用各节点负荷最大负荷功率时间与该点最大负
