安全监测监理实施细则模板.doc

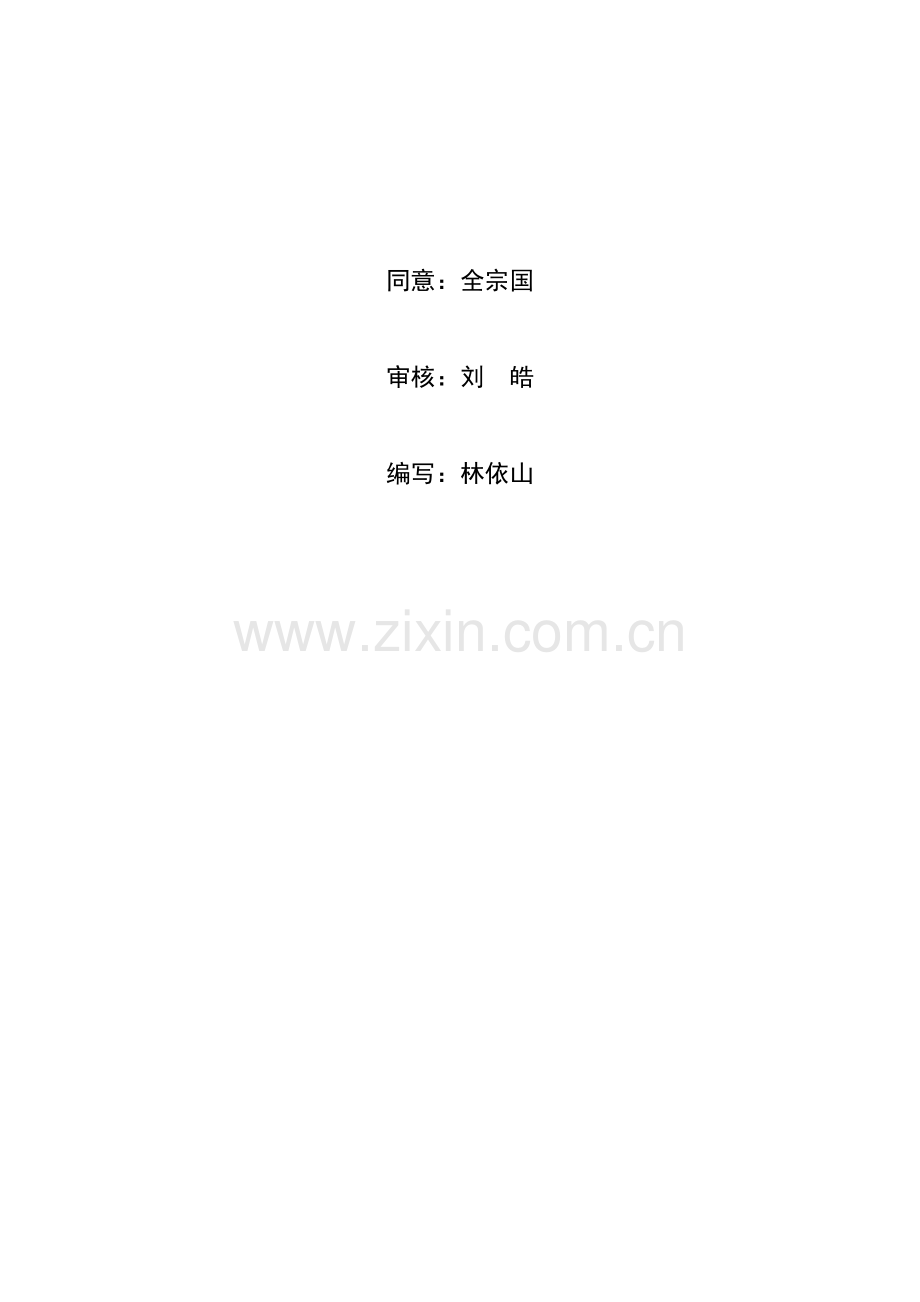

湘江长沙综合枢纽安全监测工程监理实施细则（编号：HND18/P252-B012）湖南水利水电工程监理承包总企业湘江长沙综合枢纽工程监理部6月20日同意：全宗国审核：刘 皓编写：林依山目 录1总则和范围42监测仪器质量控制程序42.1质量控制步骤42.2施工前准备工作62.3仪器及辅助装置采购、验收、率定和保管72.4仪器埋设准备、安装72.5 观察、资料整理和维护103 仪器安装埋设质量控制133.1仪器设备安装埋设点许可误差133.2观察仪器埋设需进行钻孔质量要求143.3变形监测标墩安装埋设方法153.4静力水准装置153.5测压管及测压管孔口保护装置153.6渗压计163.7量水堰163.8水位计安装163.9应变计安装173.10无应力计安装173.11温度计173.12岩石多点变位计173.13锚杆应力计183.14锚索测力计183.15测缝计安装埋设193.16差阻式和弦式仪器数据采集单元安装和联接193.17电缆安装埋设203.18其它仪器204 其它方面215 附件：安全监测现场验收签证表21 湘江长沙综合枢纽工程安全监测监理实施细则1总则和范围1.1 本细则依据业主单位和工程承建单位签署工程承建协议文件（以下简称“协议”或“协议文件”）和DL/T 5178-混凝土坝安全监测技术规范和其它工程施工技术规程规范编制。1.2 本细则适适用于坝顶外部变形监测，渗压、渗流监测，厂房、坝体内部应力监测，基岩变形监测，环境量监测，施工期砼温度和测缝观察。1.3 原型观察单元工程划分按单支仪器划分，包含观察电缆及相关土建工作。1.4 质量评定基础工序分仪器检验率定、仪器埋设、读数检验，观察电缆敷设四道工序。1.5 鉴于安全监测仪器关键性、独立性、和隐蔽性，施工单位和监理单位对全部基础工序检验数量为100%。2监测仪器质量控制程序2.1质量控制步骤监理人将对监测仪器从施工准备、仪器验收、仪器率定、埋设、观察、资料整理进行全过程监理。监测仪器安装埋设质量控制程序详见以下步骤图。监测仪器安装埋设关键质量控制步骤见下图：承包人呈报仪器埋设计划、方法、进度、仪器采购等相关汇报签发验收证书合格工程监理验收承包人自检后提请工程监理验收仪器安装埋设工程监理验收安装施工过程中，监理依据设计、规范要求及已同意相关文件进行现场监督、检验，进行旁站及抽样检验测试仪器设备厂家、仪器规格、性能指标，安装及技术规程承包人将仪器设备清单及检验、率定结果送交审查不合格返工检验过程中发觉问题，必需立即纠正不合格重新检验或更换仪器设备 监理工程师结合土建工程施工组织设计和计划进行审批2.2施工前准备工作（1） 监理人在认可承包人含有施工条件后，立即向承包人发出开工通知，承包人在收到开工通知7天内立即调调遣人员和调配施工设备、材料进入工地，并从开工日起按签署协议书时约定进度计划进行施工准备。（2） 承包人在在接到开工通知后10天内向监理人提交承包人在工地管理机构和人员安排汇报，其内容包含管理机构设置、关键技术和管理人员资质和各工种技术人员配置情况，并定时向监理人提交工地人员变动情况汇报。技术岗位和特殊工种工人均要求持有经过国家或相关部门统一考试或考评资格证实，监理人有权随时检验承包人人员上岗资格证实。（3） 承包人应在收到和监测协议相关土建施工总体进度计划后14天内，编制施工组织设计报送监理机构审批，监理人在收到计划后7天内批复；经监理同意施工总进度计划作为控制本协议工程进度依据，并据此编制月、周进度计划报送监理人审批。（4） 监理工程师负责施工图纸和设计通知发放工作，施工图纸发给监测承包人为一式4份，监理人发出图纸均应盖有现场监理机构公章，无监理人盖章图纸，均为无效图纸。首批施工图纸在承包人进场时提供，其它图纸在监测项目施工前提供给承包人。（5） 承包人图纸、文件、计划提交：l 承包人图纸和文件应由承包人项目经理签字并盖承包单位公章提交计划报送监理人审批，监理人应在收到该计划后7天内批复；l 承包人负责设计监测工程项目及按发包人提供施工图纸绘制细部设计图、车间加工图和监测仪器设备安装埋设施工详图等施工图纸在每项工程开始施工或安装前21天报送监理人审批；l 协议进度计划同意后，承包人应提交一份设备安装要求交货日期计划报送监理人审批；l 承包人应按协议进度计划制订承包人提供辅材和仪器设备采购计划和订货清单，监理人7天内批复。2.3仪器及辅助装置采购、验收、率定和保管（1） 为确保现场仪器埋设安装按协议规范及设计要求进行，承包人应依据设计文件、施工进度和仪器供货所需时间要求，编制仪器及辅助装置采购计划和采购清单，报送监理部同意。 采购计划关键内容应包含：l 项目简况（包含和仪器埋设相关工程项目标施工计划进度，预期仪器埋设计划进度，监测项目内容和技术要求）；l 采购仪器件表（包含埋设部位、器件名称、规格型号、本批采购数量、计划进场日期）；l 按协议文件要求或监理部要求必需报送其它内容。（2） 承包人采购仪器设备，要求生产厂家在仪器设备出厂前，完成全部仪器设备装配、调试和率定等检验工作，并提供检验合格证，假如有必需，监理人应会同相关各方派代表参与关键仪器设备检验和验收。（3） 采购仪器设备进场后，承包人应会同监理人对厂家提供全部仪器设备进行开箱验收，做好统计，验收时必需提供相关协议技术条款所要求制造厂家提供校准表、检验合格证书及制造厂家长久售后服务确保，和所要求设备资料，承包人应认真检验各类仪器型号、规格、数量和供货质量。全部仪器全部应附有对应测试证实。（4） 承包人在仪器安装前7天应对每支仪器设备进行全方面检验、率定，对电缆要作通电检验，全部传感器均应在现场率定，仪器检验、率定后3天内承包人提交每支仪器检验、率定汇报给监理审批，在率定时假如发觉仪器设备技术指标和标称不符，应向监理人书面汇报，经监理人确定后，退还厂家，重新提供合格仪器，原型观察仪器检验率定工序评定表见附件2。（5） 进场仪器设施应按使用、保管说明书要求存放在安全、防潮库房内妥善保管。2.4仪器埋设准备、安装（1） 承包人在开工14天内，应依据工程监测设计图纸、协议技术规范和相关监测技术规程规范，结合施工计划编制完成监测仪器埋设安装方法计划，报送监理部同意，同时报送电子文挡。仪器埋设安装方法计划应包含以下关键内容：l 监测项目及内容；l 工地现场配置监测仪器设备，包含测量仪器和检验设备清单（附厂家、 型号、规格、合格证、仪器检验资料、说明书等）；l 作业设备、材料和人员配置，岗位设置及资历；l 仪埋设备部署及其设计编号；l 仪埋作业工序和已含有作业条件；l 作业进度计划；l 质量确保方法；l 安全防护方法。（2） 承包人应根据技术条款和施工图要求及监理人指示，依据所选择仪器型号和所设计电缆埋设方向等，将和本协议仪器埋设相关监测仪器钻孔和电缆穿线孔等钻孔孔位、开孔高程、钻孔直径、孔深、钻孔方位角等技术参数和钻孔技术要求立即提供给土建承包人。（3） 承包人应按施工图纸和制造厂商使用说明书要求，进行仪器设备安装和埋设，若发觉施工图纸存在错误或表示不清楚时，应在收到图纸后7天内，以书面方法通知监理工程师，监理部应在收到承包人书面通知后7天内回复。（4） 承包人应在仪器埋设中使用经过同意编码系统，对多种仪器设备、电缆、监测断面、控制坐标等进行统一编号，每支仪器均应建立档案卡。（5） 全部仪器和设备应在其调试、率定后并经监理工程师同意后方可进行安装和埋设。（6） 承包人应严格根据同意安装和埋设方法计划和厂家使用说明书要求程序和方法，进行仪器设备安装和埋设，仪器埋设时要立即进行统计。（7） 承包人应在仪器埋设测放样48小时前通知监理工程师。如发觉观察点和工程部位存在矛盾时，承包人应提出处理方法，书面汇报监理部，在未收到监理工程师正式回复以前，承包人对有矛盾部位应暂缓实施。（8） 开挖边坡和基础内部需用钻机钻孔进行仪器埋设安装，承包人应在钻孔完成、自检合格、和监理工程师一起对布孔和成孔质量检验认证后，方可进行仪器设备埋设安装。（9） 承包人在进行建筑物内部监测仪器埋设安装2天前，应通知监理工程师对准备埋设仪器进行埋设前质量检验认证。（10） 承包人对仪器、电缆埋设应作现场统计，并经监理人核实签字。现场统计应包含：l 仪器埋设位置；l 仪器型号、规格和设计情况；l 配件和预埋件埋设安装情况；l 埋设安装过程和仪器埋设前后观察读数l 电缆牵引保护；l 仪器埋设时现场环境统计；l 仪器埋设位置和电缆走向现场埋设图；l 埋设质量事故及其处理统计；l 监测断面电缆分高程或分阶段部署图；l 仪器、电缆埋设照片。（11） 对不符合技术要求，或在保管埋设过程中遭受损坏仪器设备，承包人应立即给予更换。对埋设安装中不符合操作程序和工艺要求应立即给予补工或返工至达成合格。因为承包人保护、埋设、安装不妥或因承包人原因所引发或发生损失，由承包人负担协议责任。（12） 监测设备安装和埋设和相关全部工作应在监理工程师在场情况下进行。（13） 从仪器安装地到观察站之间电缆埋设走向和槽、立管部署应依据施工图和监理工程师指示进行，许可承包人依据其工作计划改变这些部署，只要这种变更不使电线长度显著增加。承包人应最少在其工作计划开始前28天，将这些变更申请提交监理部审批。（14） 仪器设备及电缆在安装埋设以后应进行检验和校正，并提交现场校准汇报。经监理工程师检验验收后应立即测读起始值。（15） 每支仪器埋设和安装后不超出14天，承包人应将仪器及其安装埋设统计资料提交监理工程师确定。（16） 施工期间，承包人应在全部仪器电缆上用电缆打字机打上最少3个耐久、防水、间距小于20 m，以确保连续识别不一样仪器电缆所必需标签。（17） 在工作进展中，全部仪器或接头应给予保护，承包人应在监理工程师要求部位提供保护罩、标志和路障。全部未完成管道和套管开口端应加盖，管和套管应确保没有异物进入。（18） 承包人应依据施工图纸要求和监理工程师指示在监测房安装避雷针等设施。（19） 仪器设备安装埋设完成后，承包人应对埋设单元工程进行质量检验和质量评定，并报监理工程师认证。（20） 观察电缆全部集中到观察房或观察站后，承包人应立即安装集线箱。协议文件要求或设计文件要求建立数据采集系统和数据处理系统，在完成电子计算机房建筑，敷设并连接完成全部观察电缆和传送电缆，埋设完接地网络，接通电源电缆后，方可安装调试。（21） 集线箱、数据采集系统和自动化系统安装前，承包人应报监理工程师检验同意。2.5 观察、资料整理和维护（1） 为完成施工期间监测任务，承包人应自备满足监测精度要求和测次需要外部变形监测仪器和对应数据处理设备，和其它测量仪表。（2） 承包人应向监理部报送施工期监测方案和施工期仪器接入系统计划，监理部审批后实施。（3） 承包人应在仪器设备安装完成后立即统计初始读数，并按监理部同意监测方案立即开展施工期监测，直到向业主单位移交监测设施和监测工作为止。（4） 承包人应根据施工期监测需要修建临时和永久观察房（站），将含有条件仪器逐步按计划接入观察房（站）实施数据集中采集。（5） 各类内部观察仪器埋设安装后，承包人根据协议文件、设计要求和监测技术规范要求测次按时进行观察，并做到“四无”（无缺测、无漏测、无不符合精度、无违时）以确保观察结果连续性。（6） 在观察或结果计算中，如发觉观察结果有异常时，承包人应立即进行复测，以验证观察结果正确性。监理工程师也应常常检验承包人观察作业是否根据相关规范和技术要求实施，对不符合要求观察结果，监理工程师有权要求进行复测检验。（7） 在多种仪器埋设早期，承包人应按下例要求进行观察：位移及沉降标点安装后至完工前应测量2次,仪器安装前最少应进行一次读数,安装后进行一次读数,安装孔槽回填后最少读数一次；内观仪器安装后二十四小时内每6小时读数一次；随即7天内天天读数一次；以后每旬读数一次。假如发觉异常情况或周围有施工等原因影响，应加密读数频次，读数频次计划报监理人同意。（8） 施工期正常情况下，各类监测项目应按下例要求进行观察工作：测缝计及温度计安装二十四小时内每6小时读数一次；随即7天内天天读数一次，以后每旬读数一次。假如发觉异常情况或周围有施工等原因影响，应加密读数频次，读数频次计划应报监理人同意。（9） 若碰到特殊情况，如大暴雨、大洪水、汛期、地下水位长久连续较高、库水位骤降、强地震、大药量爆破或爆破失控和周围介质运行环境或受力情况发生显著改变时，承包人应依据监理工程师要求随时加密读数频次，并将结果报监理人。（10） 承包人除按协议要求负责进行多种仪器设备监测外，还应对协议监测范围内工程建筑物进行巡视检验；承包人应在施工期监测工作开始前制订巡视检验机构、线路、项目和方法，报监理部审批，并应依据本部位施工进展逐步扩大巡视检验范围。定时向监理工程师提交日常巡视检验汇报。（11） 承包人应依据设计部署仪器设计观察统计表格，同一个仪器采取统计纸相同。统计纸表头应标示工程名、仪器名、设有建筑物、断面、桩号、部位、观察数据、说明等栏目；表底有观察、统计、校核、审查人签字栏。承包人设计标准观统计纸，经监理人同意后才能正式印刷使用，严禁使用非标准统计纸。（12） 承包人应派专员负责对观察数据、设备及周围环境做出具体统计，要求观察统计正确、清楚、完整，而且观察人、统计人、校核人、审查人签字。承包人每个月将原始观察统计装订成册，由专员妥善保管，严禁遣失和损坏。（13） 负担观察和统计人员应含有中专以上文化程度，5年以上观察工作经验，责任人含有大学以上文化程度，工程师以上职称，8年以上观察工作经验，而且全部观察人员均经过考评取得上岗证，持证上岗。承包人应确保统计、观察人员相对稳定。（14） 承包人应使用同意格式将各项仪器相关参数、仪器安装埋设后初始读数和全部仪器设备档案卡等整编成册。（15） 承包人应在施工期立即整理分析全部监测资料，绘制测值改变过程线和其它必需图表，并定时将监测结果分析汇报（正式5份）报送监理部。（16） 为便于立即掌握建筑物安全情况，在观察期间若发觉观察结果异常，承包人应在发觉后二十四小时内向监理工程师提出书面汇报。假如发觉观察部位变形过大或渗流突增等现象时，应立即向监理工程师报警，方便监理工程师会同业主单位、设计单位进行现场检验处理。（17） 承包人对直读式仪表和量具应定时进行检验率定。不合格仪表、量具应停止使用并立即给予更换。新仪表、量具更换应事先报经监理工程师检验同意。（18） 承包人应在每旬第二天、每个月5日前、每十二个月1月10日之前提交上旬、上月和上年简报、月报和年报，快报依据情况立即报送，报送份数为一式5份和电子版。（19） 承包人还应依据施工时段要求，按协议文件要求内容和资料提交份数，按时向监理部报送观察结果和阶段分析汇报。（20） 在监测工程完工验收前，承包人应对施工阶段观察资料进行一次全方面分析、评价、包含对监测仪器系统运行状态进行评价，并编写具体分析汇报，包含：l 工程概况l 监测部署l 资料整理分析方法l 分析结果l 工程安全评定l 监测系统评价l 结论（21） 承包人应常常巡视检验监测设施保护情况，发觉观察设施保护不良应立即改善，若发觉观察设备遭受破坏，应立即汇报监理工程师进行现场检验，对有条件恢复观察仪器应限期进行恢复。如观察仪器损坏已无法恢复，承包人应在发觉后3天内提交书面汇报，分析事故原因、过程和责任，提出处理和补救方法，报监理部审批。3 仪器安装埋设质量控制3.1仪器设备安装埋设点许可误差仪器设备安装埋设点许可误差见下表：仪器设备安装埋设点许可误差表序 号仪 器 名 称测 量 位 置允 许 误 差 （mm）水 平垂 直1引 张 线轴线中心位置20502倒 垂 线轴线中心位置103正 垂 线轴线中心位置104垂 线 坐 标 仪仪器中心点10505遥 测 引 张 线 仪仪器中心点10506静 力 水 准 仪仪器中心点50507多点岩石变位计传感器中心点50508扬 压 力 计9锚 杆 应 力 计10钢 筋 计传感器中心点201011气 温 计8渗 压 计传感器中心点50509量 水 堰堰板中心点1002010电 测 水 位 计传感器中心点201011自 计 水 位 计测点中心点201012应 变 计传感器或支架中心点1005013无 应 力 计传感器中心点1005014温 度 计传感器中心点1005015气 温 计15锚 索 测 力 计传感器中心点201016钢 筋 计传感器中心点1005017钢 板 计传感器中心点1005018测 缝 计传感器中心点105019裂 缝 计传感器中心点1005020水 尺1001021数值式电桥 SQ-522振弦读数仪23差阻式仪器数据采集单MJ-20A24仪器数据采集单元弦式LN1018-II VB3225强制对中底盘底盘中心点2526水 准 标 志标心中心点453.2观察仪器埋设需进行钻孔质量要求（1） 观察仪器钻孔由承包人负责。（2） 孔斜要求l 开孔孔位和设计位置偏差不得大于50 mm。因故变更孔位应取得监理工程师同意；l 在钻孔过程中，全部钻孔应进行孔斜测量，并采取方法控制孔斜，如发觉钻孔偏斜超出要求时，应立即纠偏，或采取经监理工程师认可其它补救方法。纠偏无效时，应报废原孔，重新钻孔；l 多点位移计钻孔、钻孔测斜仪钻孔和监理工程师指定其它应严格控制孔斜钻孔，其孔底偏差值不得大于下表要求数值：监测钻孔孔底偏差值孔深（m）2030405060最大许可偏差值（m）0.250.50.51.151.5（3） 钻孔技术要求深度大于60 m上述钻孔，其孔斜应依据施工图纸要求或监理工程师指示实施；当施工图纸和监理工程师未作指示时，其钻孔方向精度应小于2度。l 钻孔孔深最大误差不得超出50 mm，并要求孔壁光滑；l 多点位移计钻孔、测斜仪钻孔及监理工程师指定其它取芯钻孔，应予钻取岩芯，并按取芯次序统一编号，填牌装箱，并绘制钻孔柱状图和进行岩芯描述l 一次钻进最大进尺应限制在3 m以内，一旦发觉芯样卡钻或被磨损，应立即取出。对于1m或大于1m钻进循环，若芯样取得率小于80，则下一循环应降低进尺50，以后依次降低50，直到50cm为止，假如芯样采取率仍很低，应更换钻孔机具或改善钻进方法；l 在钻孔过程中，应对钻孔回水颜色、钻孔速度等能充足反应岩石或混凝土特征原因进行监测和统计，并提交监理工程师；l 承包人应对每箱岩芯样拍二张彩色照片，并作好钻孔操作具体统计，一并提交监理工程师；l 承包人应按监理工程师指示保留好指定岩芯样；l 钻进结束后，应采取压力风水对钻孔进行冲洗，直到回水变清10min后；l 在仪器埋设工作开始前，应向钻孔内送入压缩空气，将孔道内积水排干，承包人在钻孔完成后，提请监理人验收，在钻孔验收合格后，方可移交给承包人；l 仪器埋设完成，经监理工程师检验验收后，应依据施工图纸要求立即对钻孔进行回填作业。应采取方法确保钻孔回填密实性，预防回填料架空或阻塞钻孔。应在回填作业开始前进行“注浆密实性试验”决定注浆工艺，并报送监理部同意；3.3变形监测标墩安装埋设方法（1） 变形观察点标墩为高于地面1.2m现浇钢筋混凝土墩，标墩底盘为1.6m1.6m混凝土实体；（2） 标墩顶部设置强制对中基座，基座对中精度不低于0.1mm；标墩底盘表面设置水准标志；（3） 埋设时，强制对中基座应调整水平，其倾斜度不得大于4秒。3.4静力水准装置（1） 仪器墩应和被测基础紧密结合，各仪器墩面高程差应小于10mm；（2） 将钵体、水管、浮子清洗洁净；（3） 在钵体内注入蒸馏水，并仔细排除水管、三通、钵体内气泡；（4） 连通管路。3.5测压管及测压管孔口保护装置（1） 测压管钻孔达成设计深度后，应进行灵敏性检验；（2） 灵敏性检验采取压水试验方法，灵敏性检验压水试验水压力为0.10.2Mpa，当漏水量极微或基础不漏水时，应立即通知监理人以确定是否需要加深或重新部署钻孔；当钻孔有涌水时，可不进行压水试验，但应测定涌水流量和涌水压力；（3） 测压管孔口保护装置应适应于无压、有压和自动化监测要求。当孔口有渗水出流时应安装压力表，压力表量程应依据测压管孔口渗压大小选定，使渗压读数在压力表量程1/32/3范围内，压力表精度为1级，并需经过国家标准计量单位率定；（4） 孔口保护装置要求结构简单、牢靠，各接头不得漏水，能预防外水内渗和人工及机械破坏，能锁闭开启自如。3.6渗压计（1） 取下仪器端部透水面，在钢膜片上涂一层黄油或凡土林以防生锈；（2） 安装前需将仪器在水中浸泡2小时以上，使其达成饱和状态，在测头上包上装有洁净饱和细沙沙袋，使仪器进水口通畅，并预防水泥浆进入渗压计内部；（3） 依据现场情况连接好电缆；（4） 将包有沙袋仪器埋入预先安装好测压管内或混凝土层面上。埋设在基础渗压计，需钻一直径为150200mm，深度为0.5m孔，如无透水裂隙，可依据该部位地质情况，在孔底套钻一个直径为30mm，深度为1.0m左右孔，孔内填砾石（粒径510mm），再在孔洞内填细砂，将渗压计埋入细砂中，并将孔口用盖板封堵，然后用水泥砂浆封住。3.7量水堰（1） 定位：依据设计图纸或监理工程师指示，确定仪器安装位置，尽可能将量水堰设在排水沟直线段上；（2） 堰板加工：本工程量水堰采取三角堰，堰板采取不锈钢板制作，局部不平处小于2mm，堰口局部不平处小于1mm；直角三角堰直角误差不得大于30；过水堰口下游宜做成45斜角；（3） 堰体施工：依据设计要求进行堰体开挖，堰体侧墙局部不平整小于5mm，两侧墙间局部距离误差小于10mm，最终用水泥砂浆进行装饰；（4） 堰板安装：安装堰板时，堰板顶部应保持水平，两侧高差小于堰宽1/500，安装量水堰时，堰板应和水流方向垂直，误差不得大于30，最终用水泥砂浆固定；（5） 水尺安装：水尺设在堰口上游35倍堰上水头处，并和地面垂直；（6） 在堰板上游35倍堰上水头处安装精密量水堰或水位测针。3.8水位计安装（1） 依据设计现场放样，确定仪器安装位置；（2） 开挖仪器埋设坑，坑深度和堰槽同；（3） 将引水管和仪器埋设连接；（4） 在坑底部垫一层细砂，将仪器放入坑底，并回填细砂；（5） 自动化测量仪器读数，同时用尺子人工读取堰上水头作为初始值；（6） 进行自动化和人工对比观察堰上水头；（7） 需要时，可将人工测量流量和自动化测量堰上水头计算流量进行对比，二者差异较大时，可经过修正量水堰经验公式里参数来处理。3.9应变计安装（1） 依据设计图纸或监理人指示，确定仪器安装位置；（2） 在仪器埋设位置混凝土浇注超出埋设高程时，挖40cm40cm30cm坑，放入应变计，并用测角手水准正确定位（其角度误差不得超出1），用剔除大于5cm骨料回填及人工捣实，或采取挖坑和钻孔相结合及变态混凝土方法进行；（3） 如是应变计组，则两应变计保持相互垂直，相距8cm10cm，仪器方位角度误差不得超出1。3.10无应力计安装（1） 依据设计图纸或监理工程师指示，确定仪器安装位置；（2） 混凝土碾压密实后，在仪器埋设部位挖坑、钻孔或采取变态混凝土将无应力计埋设在设计位置；（3） 埋设时，在无应力计筒内填满仪器周围混凝土，人工碾压密实；（4） 无应力计和应变计或应变计组之间距离应在1m左右。3.11温度计（1） 埋设在坝体内温度计通常不考虑方向，可直接埋入混凝土内位置误差应控制在5cm；（2） 埋设在上游面周围库水温度计，应使温度计轴线平行坝面，且距坝面5cm10cm；（3） 埋设在混凝土表层温度计，可在该层混凝土捣实后挖坑埋入，回填混凝土后用人工捣实；（4） 埋设在浇筑层底部或中部温度计，振捣时，振动器距温度计大于0.6m；（5） 埋设在钻孔中基岩温度计，可预先绑扎在细木条上，方便于控制仪器位置。3.12岩石多点变位计（1） 检验钻孔通畅，核实钻孔深度，要求孔口扩孔段和钻孔同心，安装前用水清洗钻孔；（2） 画出锚位部署图，依据孔深标出灌浆管位置；（3） 将预埋安装管用膨胀螺栓固定在孔口，调整预埋管位置，使预埋管和钻孔同轴，然后用水泥砂浆固定；（4） 将多点变位计测杆放入孔中，在固定支座和预埋管连接处涂抹环氧粘剂，将多点变位计测杆支撑在该位置，直到环氧固化为止；（5） 灌浆管随最深锚头一起送到孔内，深入长度比最深锚头加深0.5m；（6） 为确保注浆饱满，应依据不一样孔深、倾角和部位，选择合适注浆压力灌入水泥砂浆，当排气管中开始回浆即表明已灌满，即可停止灌浆，堵住灌浆管和排气管；所采取水泥宜用微膨胀水泥，或在水泥中掺入适量膨胀剂；（7） 钻孔内水泥砂浆凝固后，剪去外露灌浆管和排气管，将传感器固定到孔口环形锚头上；（8） 依次将各传感器连接到连接杆座上；（9） 将传感器和电缆连接好并做好统计，采取读数仪进行检测；（10） 安装完成后，将变位计电缆从保护罩电缆孔中引出，安装保护罩。3.13锚杆应力计锚杆应力计安装应在监理人和承包人共同协调下进行。承包人负责实施埋设锚杆钻孔和回填；并负责实施锚杆和锚杆应力计组加工连接、安装埋设和测试和负责钻孔和回填工作质量监督等工作。安装方法和要求参见相关规范和产品说明书。3.14锚索测力计锚索测力计安装应在监理人和承包人协调下进行。锚索施工所需材料提供和制作、钻孔、安装、张拉和回填等工作由承包人负责和实施；锚索测力计安装、调试等工作由承包人负责实施。安装方法和要求以下：（1） 被监测锚索在张拉前，先将锚索测力计安装在孔口垫板上，并将测力计专用传力板安装在孔口垫板上；测力计或传力板必需和孔轴线垂直，其倾斜度应小于0.5，偏心小于5mm；（2） 然后安装锚具和张拉机具，并对测力计位置进行检验，检验合格后进行预紧；（3） 测力计安装就位后，加荷张拉前，应正确测量其初始值和环境温度；连续测读3次，当3次读数最大值和最小值之差小于1%F.S时，则取其平均值作为监测基准值；（4） 基准值确定后应分级进行加荷张拉，逐层进行张拉监测；通常每级荷载应测读1次，最终1级荷载应进行稳定监测，以5min测读1次，连续测读3次，最大值和最小值之差小于1%F.S时则认为稳定；（5） 张拉荷载稳定后应立即锁定荷载；张拉结束后，应依据荷载改变速率确定监测时间间隔；最终进行锁定后稳定监测；（6） 锚索测力计及其电缆应设置保护装置。3.15测缝计安装埋设（1） 依据设计图纸加工加长杆；（2） 依据设计图纸或监理人指示，确定仪器安装位置；（3） 在混凝土内埋设测缝计时，应将测缝计除加长杆弯钩和测缝计凸缘外，全部用塑料布缠上包封。在埋设位置上将捣实混凝土挖槽，放入测缝计，回填混凝土；（4） 混凝土和岩体表面埋设测缝计。在埋设位置按设计图纸预先钻孔，孔内填满水泥砂浆，将带有加长杆套筒挤入孔中，筒口和孔口齐平。然后将螺纹口涂上机油，筒内填满棉纱，旋上筒盖。混凝土浇至高出仪器位置20cm，挖出捣实混凝土，打开套筒盖，取出填充物，旋上测缝计，回填混凝土。3.16差阻式和弦式仪器数据采集单元安装和联接（1） 依据设计图纸或监理人指示确定数据采集单元安装位置,使其尽可能部署在干燥位置；（2） 数据采集单元和仪器联接：将数据采集单元引出六芯电缆“绿”、“红1”两芯被焊接在一起起“绿”芯作用，接在测量仪“绿”接线柱上。其它每根电缆“白”、“红1”均被接在一起起白芯作用；（3） 数据采集单元之间联接：将第一箱（接测量仪器箱）输入和第二箱输出五芯点缆按颜色相接焊接，输出“绿”、“红1”焊在一起代表“绿”，输入“白”及“红1”被接在一起代表“白”，第一箱单刀双掷开关置于“5”，620位开关置于“20”，固定不变即可。假如三箱以上串接，则除最终一箱之外，前面各箱均按两箱串接之第一措施处理。3.17电缆安装埋设（1） 埋设电缆严格根据电缆走线设计图和技术规范施工，尽可能降低电缆接头。施工期电缆临时走线，应依据现场条件采取对应敷设方法，并加注标志，注意保护，选好临时观察站位置，观察电缆保护要有切实可靠方法；（2） 在电缆走线线路上，应设置警告标志。尤其是暗埋线，应对准暗线位置和范围设置显著标志。施工承包人应设专员对观察电缆进行日常维护，并健全维护制度；（3） 电缆敷设过程中，要保护好电缆头和编号标志，预防浸水或受潮；应随时检测点缆和仪器状态及绝缘情况，并统计和说明；（4） 电缆安装后必需绘制电缆实际走线图，绘制误差不得大于30cm。走线图应在电缆被覆盖前提交监理人；（5） 具体安装埋设方法：l 常态混凝土中埋设：在混凝土浇筑振捣后，挖深约20cm槽沟，将仪器电缆穿过镀锌钢管，放入槽沟回填混凝土并用脚踩实。l 岩石表面牵引：将电缆沿岩石表面敷设，采取可挠曲金属保护管进行保护，电缆在保护管内进行牵引。l 垂直方向（含钻孔内）牵引：将电缆每隔2米捆绑在钢筋，让钢筋承受电缆自重，沿牵引方向进行牵引，必需时依据现场情况进行保护。l 碾压混凝土体内牵引：在坝体碾压超出设计电缆埋设高程1m左右，挖沟槽并将槽底部整平、压实，依据现场电缆数量安装保护钢管，电缆穿入后进行回填。l 二级配碾压混凝土和变态混凝土内电缆保护管外径不得大于3cm，三级配碾压混凝土内电缆保护管外径不得大于6cm，常态混凝土内电缆保护管外径不得大于10cm。l 层面或仓面上电缆保护管不能集中部署，各保护管之间间距最少在1m以上并应考虑坝体排水孔幕和其它坝体竖直钻孔部署。l 过缝处理：电缆牵引埋设过程中，如遇混凝土施工缝、结构缝或沟、槽时，必需进行过缝处理。过缝处理采取伸缩节，立即钢管放置在缝隙或沟槽处，电缆穿过钢管时，管内留2030cm伸缩量，钢管两端用棉纱密封。3.18其它仪器其它仪器埋设参见协议相关技术要求、规范和图纸。4 其它（1） 承包人在整个监测工作实施过程中和监理工程师一切联络均以书面文件为准，特殊情况可先口头或电话通知，随即补发书面文件。（2） 仪器埋设项目工程计量及支付签证按协议文件及相关监理实施细则和工作规范要求实施。（3） 监测工程安全文明施工监理参摄影关监理细则进行。（4） 安全监测系统为一个单位工程，具体分部工程项目划分见下表单位工程名称单位工程代码分部工程名称分部工程代码单元划分标准安全监测系统CSSN08 右汊泄水闸安全监测CSSN08-01每支仪器一个单元蔡家洲副坝安全监测CSSN08-02每支仪器一个单元厂房安全监测CSSN08-03每支仪器一个单元左汊泄水闸安全监测CSSN08-04每支仪器一个单元船闸及左岸副坝安全监测CSSN08-05每支仪器一个单元（5） 单元划分：每支仪器为一个单元，各工序评定表后附具体安装施工统计或考证表。施工安装统计或考证表样式自备。5 附件：质量统计表表1：安全监测单元工程质量评定表表2：安全监测仪器检验率定工序评定表表3：安全监测仪器埋设工序评定表表4：安全监测电缆敷设工序评定表附表供选择。湘江长沙综合枢纽工程安全监测单元工程质量评定表第 号 编号：单位工程名称 分部工程名称单元工程名称埋设部位埋设时间出厂编号序号检测项目质量标准检测统计1出厂资料出厂资料齐全2仪器率定见仪器率定评定表3电缆及电缆连接见电缆及电缆连接评定表4安装埋设见安装埋设评定表5仪器及电缆保护能保护仪器及电缆不受损伤检验结果关键检验项目达成 标准，其它检验项目达成 标准，检验项目全部合格，优良率为 。（为关键检验项目）评定标准全部检验项目合格，能够评定为合格；关键检验项目为优良，其它项目优良率50%，可评定为优良。施工单位自评等级监理单位核定等级施工单位日期：监理单位日期：湘江长沙综合枢纽工程安全监测力学、温度、防水性能率定检验工序质量评定表 第 号 编号:单位工程名称埋设时间分部工程名称埋设部位单元工程名称出厂编号项类分类项次检验项目质量标准检验结果备注差阻式钢弦式主控项目力学1端基线性度 1（%）22非直线度 2（%）13不反复度误差 3（%）14最不读数误差 4（%）31温度50电阻误差R0（）0.1/6温度常数误差R0 （）1/7各档温度误差T（）0.58高低漫温度绝缘（M）5
