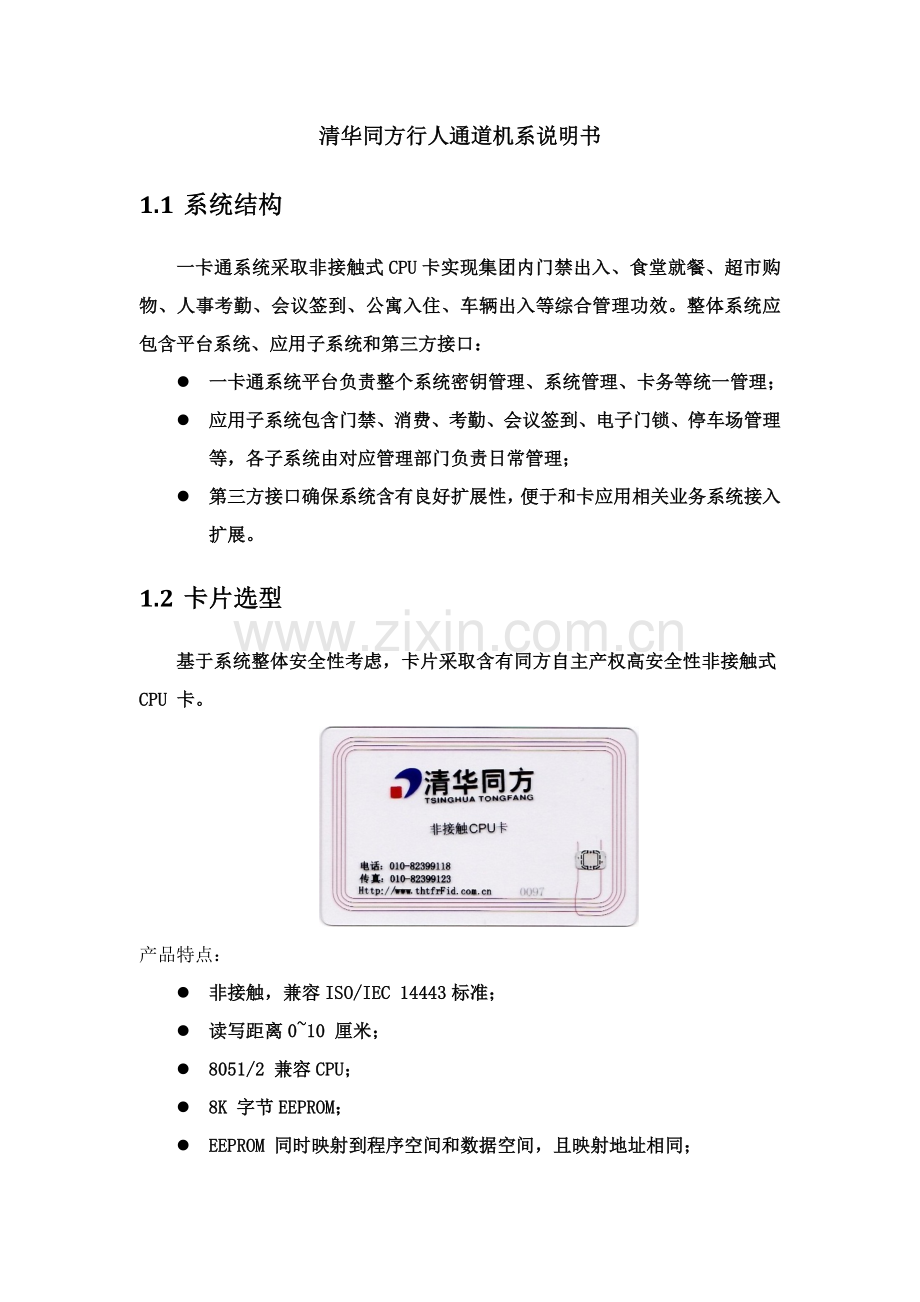

清华同方行人通道机系说明书
1.1 系统结构
一卡通系统采取非接触式CPU卡实现集团内门禁出入、食堂就餐、超市购物、人事考勤、会议签到、公寓入住、车辆出入等综合管理功效。整体系统应包含平台系统、应用子系统和第三方接口：
l 一卡通系统平台负责整个系统密钥管理、系统管理、卡务等统一管理；
l 应用子系统包含门禁、消费、考勤、会议签到、电子门锁、停车场管理等，各子系统由对应管理部门负责日常管理；
l 第三方接口确保系统含有良好扩展性，便于和卡应用相关业务系统接入扩展。
1.2 卡片选型
基于系统整体安全性考虑，卡片采取含有同方自主产权高安全性非接触式CPU 卡。

产品特点：
l 非接触，兼容ISO/IEC 14443标准；
l 读写距离0~10 厘米；
l 8051/2 兼容CPU；
l 8K 字节EEPROM；
l EEPROM 同时映射到程序空间和数据空间，且映射地址相同；

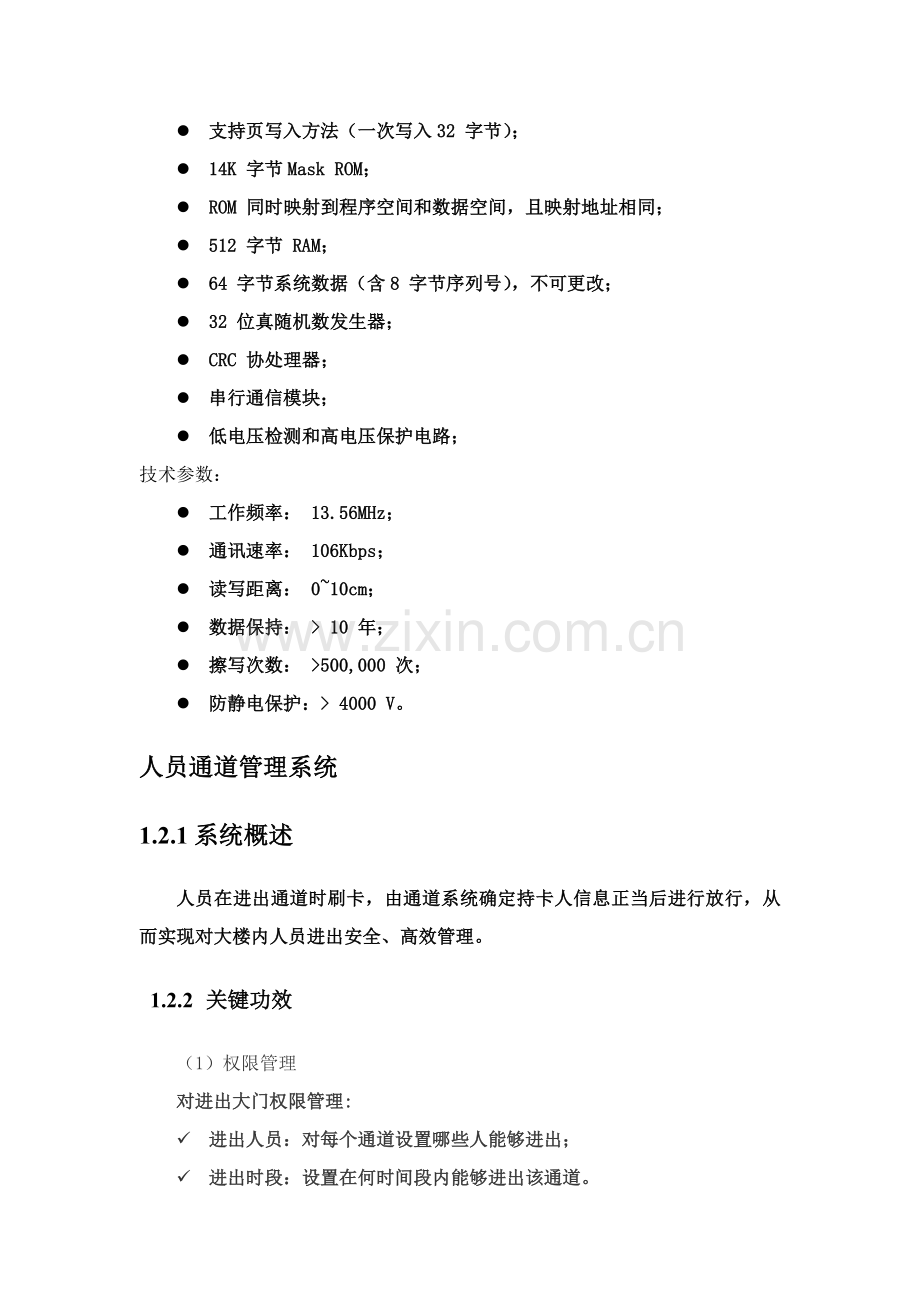

l 支持页写入方法（一次写入32 字节）；
l 14K 字节Mask ROM；
l ROM 同时映射到程序空间和数据空间，且映射地址相同；
l 512 字节 RAM；
l 64 字节系统数据（含8 字节序列号），不可更改；
l 32 位真随机数发生器；
l CRC 协处理器；
l 串行通信模块；
l 低电压检测和高电压保护电路；
技术参数：
l 工作频率： 13.56MHz；
l 通讯速率： 106Kbps；
l 读写距离： 0~10cm；
l 数据保持： > 10 年；
l 擦写次数： >500,000 次；
l 防静电保护：> 4000 V。
人员通道管理系统
1.2.1 系统概述
人员在进出通道时刷卡，由通道系统确定持卡人信息正当后进行放行，从而实现对大楼内人员进出安全、高效管理。
1.2.2 关键功效
（1）权限管理
对进出大门权限管理:
ü 进出人员：对每个通道设置哪些人能够进出；
ü 进出时段：设置在何时间段内能够进出该通道。
（2）独立控制
可实现每个通道进、出双向刷卡，单独控制。
（3）实时监控
经过监控计算机实时查看每个通道人员进出情况——经过时显示该人员对应信息及照片，由保卫人员进行对比。
（4）异常报警
当通道打开时间过长，非法闯进等情况出现时，系统可进行报警。
（5）消防联动
紧急情况时如发生火情，可接收消防系统传来报警信号，联动打开通道。
（6）人员进出情况查询统计。
1.2.3 通道机介绍
本项目人员通道机采取同方伸缩式闸机（TF-DF11R1），可进出双向刷卡通行。
（1）结构设计

1. 箱体外壳，采取不锈钢材质
2. 采取流线型设计端头前板
3. 顶部面板，标准设备采取黑色复合有机材料
4. 内部箱体，采取不锈钢材质
5. 移动门翼，采取特制10mm钢化玻璃材质
6. 内侧面板，采取2mm老实AISI 304不锈钢材质，能够拆卸作为设备检修口
7. 机体外侧面板，采取2mm老实AISI 304不锈钢材质
8. 安装红外传感器区域
9. LED通道状态指示灯，显示通道方向
10. 采取深色玻璃内嵌面板，预留读卡器安装支架
11. LED通行状态指示灯，显示通行状态
（2）操作模式
n 单向授权通行
n 通道设备任一单方向设置为授权通行模式，待机状态下门翼保持关闭；
n 行人通行，授权有效，通行指示灯状态改变；
n 门翼开启，感应器探测行人经过通道，门翼快速关闭并锁定。
n 双向授权通行
n 通道设备双方向设置为授权通行模式，待机状态下门翼保持关闭；
n 进向行人首先通行，授权有效，通行指示灯状态改变，门翼开启，感应器探测行人经过通道，门翼快速关闭并锁定；
n 出向行人其次通行，授权有效，通行指示灯状态改变，门翼开启，感应器探测行人经过通道，门翼快速关闭并锁定。
n 单向授权通行、单向自由通行
n 通道设备任一方向设置为授权通行模式或自由通行模式，待机状态下门翼保持关闭；
n 在授权通行模式下，行人通行，授权有效，通行指示灯状态改变，门翼开启，感应器探测行人经过通道，门翼快速关闭并锁定；
n 在自由通行状态下，行人通行，感应器探测行人进入通道，通行指示灯状态由“红色交叉”改变为“绿色箭头”，门翼开启，感应器探测行人经过通道，门翼快速关闭并锁定。
n 双向自由通行
n 通道设备双方向设置为自由通行模式，待机下状态门翼保持关闭；
n 行人任一方向通行，感应器探测行人进入通道，通行指示灯状态改变，门翼开启，感应器探测行人经过通道，门翼快速关闭并锁定。
n 远程管理模式
提供控制面板，经过控制面板命令按键实现对通道设备远程控制，以达成智能化、人性化管理模式。
（3）通行模式
通行模式包含双向记忆模式和双向非记忆模式，供选择。
n 双向记忆模式
当选择双向记忆模式时，实现连续有效授权并通行多人。当在通行过程中，假如出现超时通行或反方向行人通行情况下，此次通行权限将被取消。
n 双向非记忆模式
当选择双向非记忆模式时，实现有效一次并通行一次。
（4）状态显示
n 通道状态
识别标识，识别验证区域
处于待机状态，正常使用
处于严禁状态，不予使用
正在使用中或不许可通行
等候转变绿色箭头
n 通行状态
验证有效，许可通行
绿色箭头显示，门翼开启，人员经过
设置“常开”状态，自由模式下无需验证
无效验证，严禁通行
处于待机状
n 告警状态
Ø 未授权通行
n 通道设备任一方向设置为授权通行模式，待机状态下门翼保持关闭；
n 行人通行，授权无效，感应器探测行人仍停留于此处，系统给报警提醒。
Ø 安全区域停留
n 通道设备任一方向设置为授权通行模式或自由通行模式，待机状态下门翼保持关闭；
n 行人通行，授权有效，感应器探测行人在设置时间内未予经过，系统给报警提醒。
Ø 尾随报警
n 通道设备任一方向设置为授权通行模式，待机状态下门翼保持关闭；
n 行人通行，授权有效，门翼开启，进入通道，此时感应器探测到有未授权人员跟随进入，门翼关闭，系统给报警提醒。
Ø 反方向通行
n 通道设备任一方向设置为授权通行模式，待机状态下门翼保持关闭；
n 行人通行，授权有效，门翼开启，进入通道，此时感应器探测到反方向有行人进入通道，门翼关闭，系统给报警提醒。
（5）技术规格
驱动电机
直流电机
电源电压
220VAC,50Hz
输出电源
DC5V,DC12V,AC24V
功 耗
待机状态:60W,运行状态:160W
使用频率
100%
使用寿命
>
(受环境和使用原因影响)
平均无故障工作次数
>300万次
红外传感器保护装置
12对,标准配置
通行速度
30 - 40人次/分钟
(非正确数值)
动作时间
<1s,程序可调
通电进入通行时间
<3s
通信接口
RS 485
输入接口
干接点信号，电平信号，脉冲信号，可选
环境温度
室内,-10℃至+40℃
(无冷凝下相对湿度为90%)
约 重
左右机体:90kg,中间机体:110kg
（6）型号配置
伸缩式通道包含左机体、中间机、右机体，以下图所表示：

（7）规格尺寸
伸缩式系列产品包含窄体通道和宽体通道。
n 窄体通道规格尺寸以下所表示：
l 机体长度：1200mm
l 机体高度：1020mm
l 机体宽度：300mm
l 门翼高度：750mm
l 门翼宽度：235mm
l 通道宽度：550mm
n 宽通道规格尺寸以下所表示：
l 机体长度：1200mm
l 机体高度：1020mm
l 机体宽度：450mm
l 门翼高度：750mm
l 门翼宽度：385mm
l 通道宽度：850mm

顶视图

正视图

清华同方行人通道机电控板说明书
一、通用描述
1、显示器是指主控板上从左到右显示3个LED数码管。
2、三个按键从左到右依次为INC键、SET键、DEC键，SET键用于进入和退出功效设置；INC键用于对需要设定参数进行加；DEC键用于对需要设定参数进行减。
二、进入和退出菜单设定
1、进入菜单：按下SET键，听到“嘟”一声后，3位LED显示“P00”表示已经进入菜单设置状态，这时可用INC和DEC键来选择设定功效号：按INC键，功效号加；按DEC键功效号减；共有16种功效定义，分别是：
P00：退出菜单设置功效，当出现“P00”时，按SET键退出菜单设定。
P01：上电时电机运转方向。
=000：上电时正转；
=001：上电时反转
P02：闸门时电机最长运行时间，单位为0.1秒。若设为60即为6秒，关闸过程中6秒还未检测到关到位信号，则电机停止运行（系统默认值为60）。
P03：行人通行等候时间，若设为10即为10秒，给开闸信号后在设定时间内不通行则取消通行（系统默认为10）
P04：工作方法（自由指：红外感应开闸，系统默认值为000）
=000：双向刷卡 =001：左向刷卡，右向自由
=002：左向自由，右向刷卡 =003：双向自由
=004：左向刷卡，右向严禁 =005：左向严禁，右向刷卡
P05：左向开门速度：闸门从关到位到左向开到位速度（系统默认值为10，数值越小，速度越快）
P06：左向关门速度：闸门从左向开到位到关到位速度（系统默认值为10，数值越小，速度越快）
P07：右向开门速度：闸门从关到位到右向开到位速度（系统默认值为10，数值越小，速度越快）
P08：右向关门速度：闸门从右向开到位到关到位速度（系统默认值为10，数值越小，速度越快）
P09：行人通行间隔时间在设定时间内认为是1人（系统默认值为10，即1秒）
P10：左向计数器清零，当显示“P10”时按SET键后显示“C-L”,按INC键后左向计数器清零
P11：右向计数器清零，当显示“P11”时按SET键后显示“C-R”,按INC键后右向计数器清零
P12：记忆功效设置（带记忆指：连续给N次开闸信号，红外检测经过N个人后关闸；不带记忆指：连续给N次开闸信号，红外检测经过1个人后关闸；系统默认值为000。=000，双向带记忆；=001，左向不带记忆，右向带记忆；=002，左向带记忆，右向不带记忆；=003，双向不带记忆）
P13：设备RS485通讯地址，范围1-255（设备和上位机通讯时需设置，系统默认值为001）。
P14：设备类型设置（系统默认值为000）。
P15：系统参数恢复设置值，当显示P15时按SET键后显示“P-2”,此时按INC键系统恢复默认值。
P16：闸门延时关闸设置，单位为0.1秒，若设为100即为10秒，则红外检测行人经过后延时10秒关闸（系统默认值为000，范围1-100）。
2、退出菜单设置：按INC键或DEC键，当出现“P00”字样时，按SET键即可退出菜单设置
15
RS485通讯
16
蜂鸣器信号输出
6
方向指示信号输出
5
右计数器信号输出
4
左计数器信号输出
10
右红外线信号输入
9
左红外线信号输入
8
右备用信号
7
左备用信号
12
左右开闸信号输入
3
空
2
闸门开到位霍尔开关
1
闸门关到位霍尔开关
14
电机信号输出
13
空
TA
TB
GND
VDD2
BUZZI-R
VDD2
DIR-L
DIR-R
GND-S
VDD
CNJ-R
GND-S
VDD
CNJ-L
GND-S
VDD2
GUI-R
GND-S
11
防夹红外线信号输入
VDD2
BIN1
GND-S
VDD2
GUI-L
GND-S
VDD2
BAK-R
GND-S
VDD2
BAK-L
GND-S
VDD
OPE-L
OPE-R
GND-S
VDD2
IN-R
GND-S
VDD2
IN-L
GND-S
VDD2
ZERO
GND-S
MA
GND
GND
MB
LOCK1
LOCK2
GND
L1 闸门开到位继电器信号
L2 电机堵转信号
L3 OPE-L左开闸信号
L4 GUI-L 左红外信号
L5 OPE-R右开闸信号
L6 GUI-R右红外信号
L7 ZERO 零位信号（闸门关到位）
L8 BUT1 防夹红外信号
L9 PWM 系统运行指示灯
L10 IN-L 闸门开
L11 IN-R 闸门开
L12 BAKL 左备用信号
L13 BAKR 右备用信号
L14 FORE 电机正转信号
L15 BACK 电机反转信号
电控箱内部简图
7
GND
5V
1
8
GND
VDD
2
9
GND
24V
3
10
GND
DAT
4
11
GND
VDD2
5
12
GND
VDD2
6

LED1
LED2
LED3

INC
SET
DEC

OPE-R
OPE-L
VDD
左右开闸信号

电控箱内部结构
