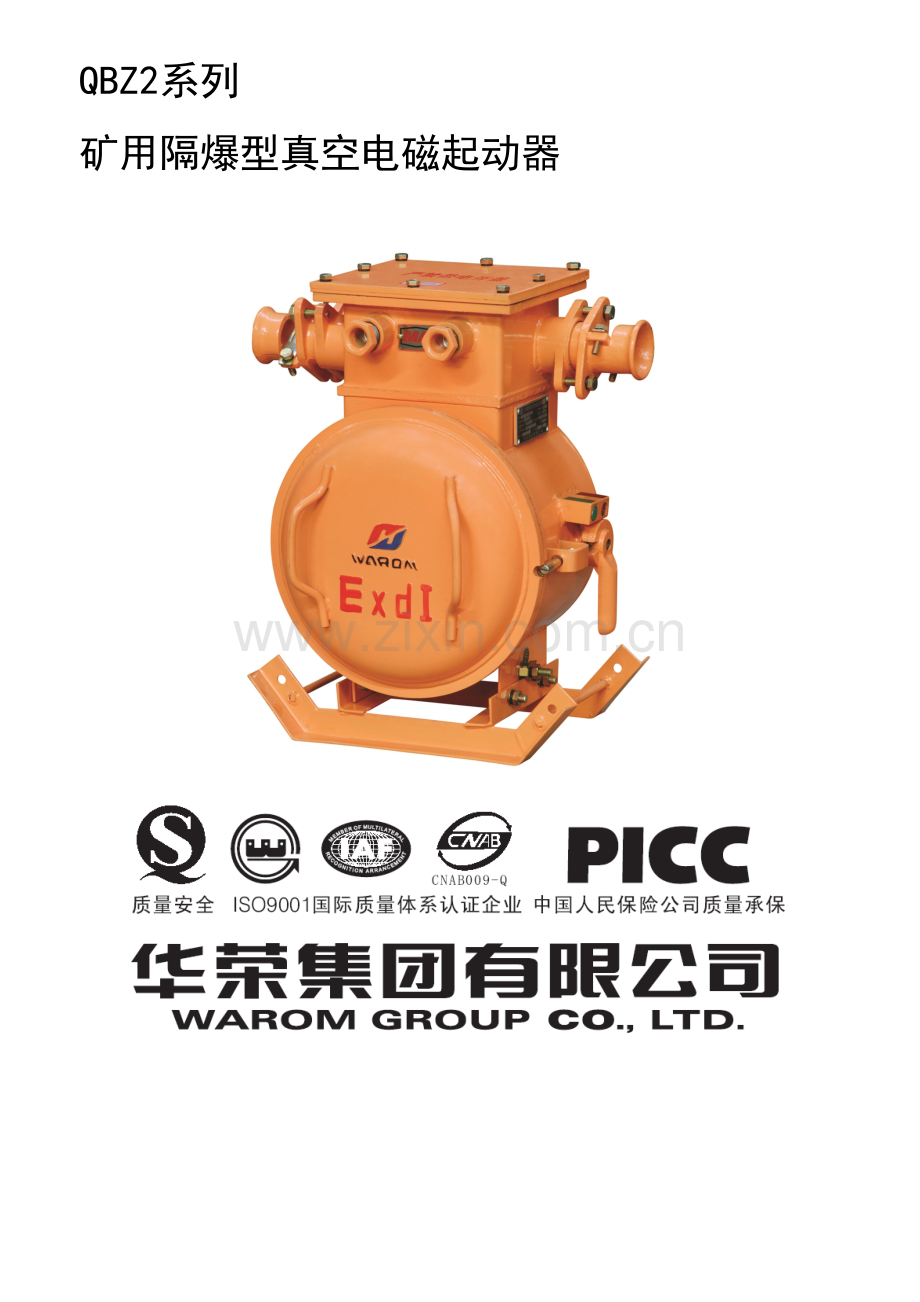

系列真空电磁起动器说明指导书.doc

QBZ2系列矿用隔爆型真空电磁起动器目 录一、概述.1二、产品构造特性.1三、产品重要技术参数.2四、尺寸.3五、产品使用、操作办法.4六、参数设定及调试.4七、故障分析及排除.4八、保养、维护.5九、运送、贮存规定.5十、开箱及检查.5十一、注意事项.5十二、警示语句.5十三、售后服务及联系方式.5十四、阐明书出版日期.5十五、原理图.6一、概述1.1 产品特点1.1.1 该系列产品主电路采用真空接触器，无电弧，寿命长，可靠性高。1.1.2 采用JDB电机综合保护器，保护功能全。1.1.3 构造简朴、维修量少。1.2 重要用途及合用范畴QBZ2系列矿用隔爆型真空电磁起动器合用于煤矿井下及其周边介质中有甲烷、煤尘等爆炸性混合物气体环境中，在交流50Hz，电网电压380V、660V、1140V，电流30、60、80、120、200A电路中，直接或远距离控制矿用隔爆型三相鼠笼异步电动机起动、停止并可在停止时进行换向之用。1.3 使用环境1.3.1 海拔高度不超过米。1.3.2 周边环境温度-5+40。1.3.3 相对湿度不不不大于95（25）。1.3.4 有瓦斯、煤尘爆炸性气体混合物环境中。1.3.5 在无破坏绝缘气体或蒸汽环境中。1.3.5 无激烈振动和冲击地方。1.3.6 能防止滴水地方。1.3.7 垂直面安装倾斜度不超过15度地方。1.3.8 污染级别3级。1.3.9 安装类别：类。1.4 型号构成及其代表意义 Q B Z 2 / 额定电压(V)额定电流(A)设计序号真空隔爆型起动器1.5 产品执行原则1.5.1本系列产品符合MT111-1998矿用隔爆型低压交流真空电磁起动器。1.5.2符合GB3836-爆炸性气体环境用电气设备原则规定。1.6 产品防爆型式 矿用隔爆型；防爆标志：ExdI。二、产品构造特性2.1 总体构造及重要元器件作用2.1.1 此本体重要由真空接触器，隔离换向开关，JDB保护器、变压器、熔断器构成。2.1.2 起动器外壳为圆柱形，具备凸出底和盖，壳身上部为接线箱，用以引进电源电缆和引出电缆到电动机；在接线箱上焊有套管，用压紧螺母或压紧法兰盘使橡皮垫圈压紧电缆以达到隔爆规定；起动器外壳右边有手柄用以分断和关合隔离开关或使之换向；尚有起动和停止按钮，停止按钮和隔离开关手柄联锁，只有停止按钮按下后隔离开关手柄才干转动；外壳盖与隔离开关手柄联锁，当隔离开关关合时不能打开盖，只有当隔离开关手柄用闭锁杆锁在分断位置时，底板正面设备均不带电，这时才干打开外盖。2.1.3 性能：QBZ2-30、60、80、120、200系列矿用隔爆型真空电磁起动器使用JDB型综合保护器具备过载、短路、断相、漏电闭锁等保护功能。2.2 工作原理2.2.1 起动前：隔离换向开关QS打到正或反转时控制变压器有电，在主回路负荷侧不漏电时，JDB综合保护器触点3、4闭合为起动作准备。2.2.2 起动：用本机近控时，短接本体上2号与9号接线端子；用外接远控按钮时，1号、2号、9号按电气原理图分别相应远控起动、停止按钮连接（同步将钮子开关K打到远控位置）；（出厂时为近控）按起动按钮，中间继电器KA线圈吸合，KA-1闭合KM接触器线圈得电，KM-2闭合自保，KM-3打开保护器上漏电检测17号线；接触器主触头闭合电机运转。2.2.3 停止：按停止按钮，接触器线圈失电释放电机停止运转；KM-3闭合漏电检测投入；在下一次起动前，如负荷侧对地绝缘电阻不大于规定值(1140V时40K+20%，660V时22K+20%，380V时7K+20%)则JDB综合保护器3、4触点不能闭合，起动器不能起动，起到漏电闭锁作用。2.3 起动器动作性能见表1表1序号名称实际电流/整定电流动作时间起始状态复位方式复位时间minLa组Lb组1过载保护1.05长期不动作长期不动作自动1t321.2t20min5mint20min热 态31.5t3min1mint3min热 态46t5s8st16s冷 态5短路保护8100.2st0.4s冷 态断电三、产品重要技术参数3.1 重要技术参数3.1.1 基本参数见表2。表2型 号额定电流(A)额定电压(V)在Cos=0.75时最大控制电机功率(kW)重量kg保护器型号QBZ2-30301140(660)30(25)112JDB-80A-C型QBZ2-60601140(660)60(50)112JDB-80A-C型QBZ2-8080660(380)65(40)81JDB-80A-C型1140(660)100(65)112QBZ2-120120660(380)100(60)92JDB-120-C型1140(660)150(100)112QBZ2-200200660(380)170(100)108JDB-225-C型1140(660)290(170)1283.1.2 接通与通断能力见表3。表3型号通断条件接通条件备 注U/UeI/Ie功率因数COSU/UeI/Ie功率因数COS通电时间毫秒间隔时间秒操作循环次数QBZ2-301.180.351.1100.3550250QBZ2-60810QBZ2-80810QBZ2-12068QBZ2-200683.1.3 绝缘电阻：主回路、相对地绝缘电阻值不不大于50M；控制回路：KM线圈对地，变压器次级对地电阻不不大于5M。3.1.4 寿命机械寿命为10000次，电寿命为3000次，注意：运营1年后或机械寿命超过1000次后应进行调节，保证产品可靠运营。建议此后每半年维护一次，以确认产品可靠性。3.1.5 工频耐压：主回路相间、相对地耐压4200伏(电压1140V)、3000伏(电压660V或380V)，工频耐压检测时断开检漏线；控制回路：KM线圈对地，变压器次级对地，耐压1500伏。3.1.6 吸合线圈在吸合电压为75110%任何电压下均能可靠吸合，且冷态释放电压不不大于20%。3.1.7 按起动器所控制电机额定工作电流，调节JDB保护器整定电流，使之与被控电机工作电流相符。四、尺寸4.1 外形尺寸QBZ2-80/660(380)外形尺寸QBZ2-30.60.80/1140(660)外形尺寸QBZ2-120/660(380)外形尺寸QBZ2-120/1140(660)外形尺寸QBZ2-200/660(380)外形尺寸QBZ2-200/1140(660)外形尺寸五、产品使用、操作办法5.1 使用前准备和检查5.1.1 使用前应检查各电器元件，与否在运送途中受振损坏、脱落和受潮现象；如有上述状况发生，需经解决后方可使用。5.1.2 电源线与接线柱与否可靠固定，并保持规定电气间隙和爬电距离。5.2 使用与操作办法5.2.1 按电气原理图连接好电源线、控制线以及有关配件。5.2.2 按电气原理图检查连接线与否对的，保证无误后可送电。5.2.3 给起动器送电后，再合上外壳右侧中部隔离开关，就可以进行起动、停止操作；若有故障见故障分析表，排除故障后再进行起动、停止操作。六、参数设定及调试6.1 使用与调试注意事项6.1.1 按电气原理图接好电源线及关于辅助线；接线号码要对的；出厂电压见接线腔盖上标贴,如与实际使用电压不符，请将变压器接线换接到相应电压端子上，同步将漏电检测线(17#)接到JDB保护器相应电压端子上。6.1.2 本体采用DH系列换向开关，换向旋转角为45顾客使用时应注意。12486.2 保护器参数整定12486.2.1 JDB-60A-C、JDB-80A-C型保护器校准电流值，可通过计算，可调节 档位并调节电流选取档位，例：额定值60A，87.560，调节 档位为8并调节电流选取档位为7.5即可；出厂时已设定。6.2.2 JDB-120-C型，JDB-225-C型保护器校准电流值，选取“高”或“低”档位并调节电流选取档位，例：额定值120A，如选取“高”档位并调节电流选取档位为120即可；出厂时已设定。七、故障分析及排除故障现象因素分析排除办法备注过流、过载、等保护不动作1.保护器烧毁。2.9#线未接地。3.保护器设立问题。1.更换保护器即可正常工作。2.按规定连接好接地线。3.按阐明书规定设立保护器档位。接触器吸合抖动1.真空接触器吸合线圈匝间短路。2.电网电压不稳定。3.控制变压器故障。1.更换真空接触器。2.检查电网，采用办法。3.更换变压器。不起动1.主电路绝缘电阻值减少。2.主控电路有短路产生烧断熔断器熔体。3.控制电路有断线。4.控制按钮、中间继电器有卡拌现象。5.保护器烧毁。6.2#和9#线与否连接对的。7.控制回路36V不正常。8.接触器故障。1.检查整个设备及其控制回路，看电缆或电器元件等与否有漏电点形成，然后修复或更换引起漏电元件即可正常工作。2.排除短路故障，更换熔断器熔体。3.按电气原理图检查排除故障。4.更换主令开关或中间继电器。5.更换保护器。6.按阐明书规定连接远控端子。7.检查主回路电压，控制线路变压器与否损坏。8.检查吸合线圈及接触器整流二极管。八、保养、维护8.1 寻常维护、保养8.1.1 使用与维护过程中，每隔半年应当进行一次隔爆接合面检查，发现锈斑，须用O号砂布把锈斑打磨干净后再进行防锈解决；每隔半年或达到机械寿命1/10时应对接触器可靠性检查，若发现不可靠应对线圈及其他机构进行调节；必要时应返厂家进行维修。若与有关原则有冲突，以原则为准。8.1.2 在维修过程中，“禁止带电开盖”，必要断电后开盖。九、运送、贮存规定产品在运送过程中，不应有激烈振动、冲击和倒放；产品不得爆晒、雨淋，并应存储在空气流通、温度不高于50不低于20和相对湿度不不不大于95及无腐蚀性气体环境中。十、开箱及检查10.1 检查包装箱及箱内物品、资料开箱后应检查产品与否与顾客所定购产品相符、产品合格证、使用阐明书等重要文献。10.2 检查产品外观开箱后检查产品在运送过程中外观与否有明显裂缝或损坏。十一、注意事项使用前应检查产品出厂电压与实际使用电压与否相符，并核对其他重要技术参数。十二、警示语句“禁止带电开盖”必要断电后开盖。十三、售后服务及联系方式地址：上海市嘉定区宝钱公路555号总机： 传真：Http：/.comE-mail：邮编：08十四、阐明书出版日期出版日期：二零一零年二月十五、原理图产 品 质 量 信 息 反 馈 单共 页第 页产品名称出厂编号生产日期合 同 号使用日期使用单位联系电话联系地址邮 编E-mail（顾客意见）：（若此表不够，请另附页）填写人： 年 月 日尊敬顾客：为了提高产品质量，更好地为煤炭事业服务，请您在百忙之中抽出时间，将您在使用本产品半年至一年内状况如实反馈给咱们。同步，对我公司其他产品质量，技术改进和您对我公司有什么建议和规定一并寄来。我司不胜感激！ 华荣集团有限公司
