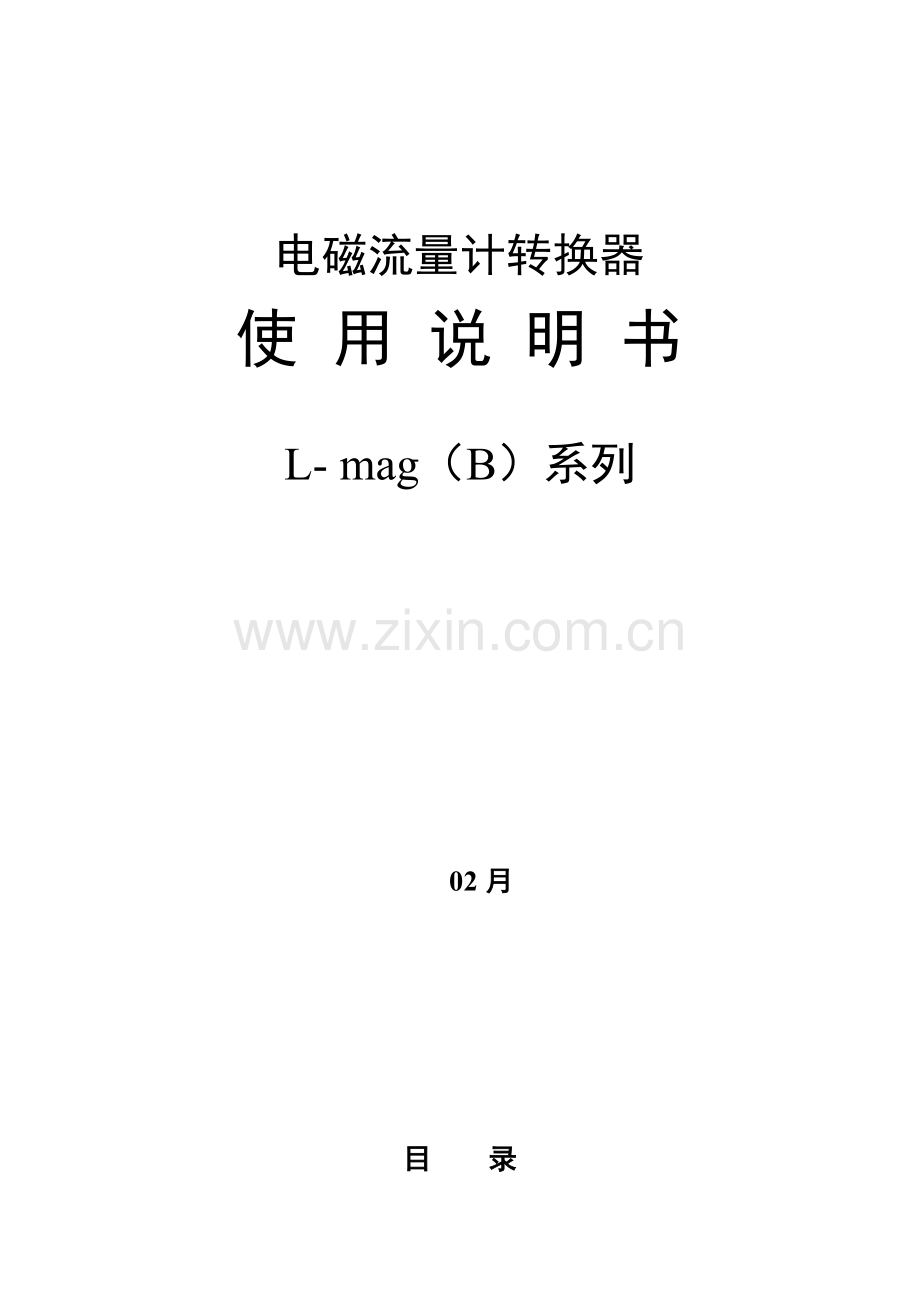

电磁流量计转换器
使 用 说 明 书

L- mag（B）系列

02月

目 录
1. 产品功能阐明 1
1.1 基本功能 1
1.2 特殊功能 1
1.3 正常工作条件 1
1.4 与传感器连接型式 2
1.5 安装尺寸图 2
2. 转换器基本电路 3
3. 技术性能指标 4
3.1 执行原则 4
3.2 基本参数与性能指标 4
4. 转换器操作 7
4.1键盘定义与显示 7
4.2 转换器图 9
4.3转换器接线图 10
4.4 连接电线电缆特性及连接规定 12
4.5 数字量输出及计算 15
4.6 模仿量输出及计算 17
5. 仪表参数设立 20
5.1 L_MagB三键转换器参数及操作 20
5.2 L_MagB四键转换器参数及操作 24
5.3仪表详细参数阐明 29
6．红外手持遥控键盘 36
7. 报警信息 36
8. 故障解决 37
8.1 仪表无显示 37
8.2 励磁报警 37
8.3 空管报警 37
8.4 测量流量不精确 38
9. L_MAGB装箱与贮存 38
9.1 L_magB装箱 38
9.2 运送和贮存 38
附录一 励磁频率选取（参照） 39
附录二 拨码开关阐明 41
附录三 L_MAGB系列转换器HART功能阐明 42

L_mag B型电磁流量转换器使用阐明书
1. 产品功能阐明
1.1 基本功能
■ 低频方波励磁，励磁频率：1/10工频、1/16工频、1/25工频；
■ 高频方波励磁，励磁频率：1/2工频（合用于浆液测量）；
■ 励磁电流可选定为125mA、187.5mA、250mA；
■ 无需附加电极空管测量功能，持续测量，定值报警；
■ 流速测量范畴：0.1 --- 15米/秒，流速辨别率：0.5毫米/秒；
■ 交流高频开关电源，电压合用范畴：85VAC --- 250VAC；
■ 直流24V开关电源，电压合用范畴：16VDC --- 36VDC；
■ 网络功能：MODBUS、HART（选配）；
■ 中文、英文显示方式,（可定制其他语言）；
■ 内部有三个积算器总量，可分别记录：正向总量、反向总量、差值总量。
1.2 特殊功能
■ 掉电时间记录功能，自动记录仪表系统电源间断时间，补算漏计流量；
■ 小时总量记录功能，以小时为单位记录流量总量，合用于分时计量制；
■ 红外手持操作键盘，远距离非接触操作转换器所有功能。
1.3 正常工作条件
环境温度：分体型 –10～+ 60℃；
相对湿度：5%～90%；
供电电源：单相交流电 85～250V，45～63Hz；
耗散功率：不大于20W（连接传感器配后）。

1.4 与传感器连接型式
l 圆形壳体一体式：圆形壳体，壳体直接同传感器法兰连接，隔爆设计；
l 方型壳体一体式：方形壳体，壳体直接同传感器法兰连接；
l 方型壳体分体式：墙挂式方形壳体，转换器同传感器电缆连接；
1.5 安装尺寸图

图1圆形壳体一体式外型尺寸图

图2方型壳体一体式外型尺寸图

图3方型壳体分体式外型尺寸图

2. 转换器基本电路

图2. 1转换器电路构造
电磁流量转换器向电磁流量传感器励磁线圈提供稳定励磁电流，前置放大器将传感器感应电动势放大、转换成原则电流信号或频率信号，便于流量显示、控制与调节。图2-1所示为转换器电路构造。

3. 技术性能指标
3.1 执行原则
L_magB系列电磁流量计转换器设计、生产、检测执行《JB/T 9248-1999 电磁流量计》。
3.2 基本参数与性能指标
3.2.1 配套传感器公称通径（mm）:
3、6、10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、、2200、2400、2600、2800、3000；
3.2.2 传感器配套规定
传感器信号敏捷度：在1米/秒流速下，传感器输出150µV ~200µV；
对于L_magB电磁流量计转换器，励磁回路中采用了四个62.5 mA电流，构成了250 mA,每个62.5 mA电流由一种20Ω精密电阻控制，因而，顾客可以通过改动精密电阻数量来选取不同大小励磁电流。
转换器出厂时设定为250 mA电流，同理，若是三个精密电阻，则相应187.5 mA，若是二个精密电阻，则相应125 mA。
传感器励磁线圈电阻：250mA励磁电流：50 ~ 60Ω；
187mA励磁电流：60 ~ 80Ω；
125mA励磁电流：100 ~ 120Ω；

3.2.3 整机测量精度
VS：设定量程（m/s） 表3.1
通径mm
量程m/s
精准度
3～20
0.3如下
±0.25%FS
0.3～1
±1.0%R
1～15
±0.5%R
25～600
0.1～0.3
±0.2５%FS
0.3～1
±0.5%R
1～15
±0.3%R
700～3000
0.3如下
±0.25%FS
0.3～1
±1.0%R
1～15
±0.5%R
%FS：相对量程；%R：相对测量值。

3.2.4 模仿电流输出
负载电阻：0～10mA时，0～1.5kΩ；
4～20mA时，0～750Ω。
基本误差：0.1%±10μA。
3.2.5 数字频率输出
频率输出范畴：1～5000Hz；
输出电气隔离：光电隔离。隔离电压：> 1000VDC；
频率输出驱动：场效应管输出，最高承受电压36VDC，最大负载电流250mA。
3.2.6 数字脉冲输出
输出脉冲范畴： 0 ---- 100脉冲 / 秒。（高于上限时，会丢失脉冲）；
输出脉冲当量： 0.001～1.000 m3 / cp；
0.001～1.000 Ltr / cp；
0.001～1.000 USG / cp；
0.001～1.000 UKG / cp;
输出脉冲宽度：顾客软件设立；
输出电气隔离：光电隔离，隔离电压： > 1000VDC；
脉冲输出驱动：场效应管输出，最高承受电压36VDC，最大负载电流250mA。
3.2.7 报警输出
报警输出接点：ALMH---上限报警；ALML---下限报警；
输出电气隔离：光电隔离。隔离电压：> 1000VDC；
报警输出驱动：达林顿管输出，最高承受电压36VDC，最大负载电流250mA。
3.2.8 数字通讯接口及通讯合同
MODBUS接口：RTU格式，物理接口RS-485，电气隔离1000V；
HART接口：支持原则HART合同，配备HART手持器，可在线显示测量值，
并可修改仪表参数；
3.2.9 电气隔离
模仿输入与模仿输出间绝缘电压不低于500V；
模仿输入与报警电源间绝缘电压不低于500V；
模仿输入与交流电源间绝缘电压不低于500V；
模仿输出与交流电源间绝缘电压不低于500V；
模仿输出与大地之间绝缘电压不低于500V；
脉冲输出与交流电源间绝缘电压不低于500V；
脉冲输出与大地间绝缘电压不低于500V；
报警输出与交流电源间绝缘电压不低于500V；
报警输出与大地间绝缘电压不低于500V。

4. 转换器操作
4.1键盘定义与显示
4.1.1 L_magB三键系列键盘定义与显示
4.1.1.1方表键盘定义与液晶显示

图4.1 a方表键盘定义与液晶显示
4.1.1.2 圆表键盘定义与液晶显示

图4.1 b圆表键盘定义与液晶显示
阐明：按一下 “进入键”，仪表进入到功能选取画面“参数设立”，然后按移位键将光标移到“进入键”下面，按一下“进入键”进入输入密码“00000”状态，输入密码，再按移位键将光标移到“进入键”下面，按一下“进入键”进入选取操作菜单进行参数设立。如果想返回运营状态，将光标移到 “退出键”下面，按一下“退出键”即可。

4.1.2 L_magB四键系列键盘定义与显示
4.1.2.1方表键盘定义与液晶显示

图4.1 a方表键盘定义与液晶显示

4.1.2.2圆表键盘定义与液晶显示

图4.1 b圆表键盘定义与液晶显示
阐明：在测量状态下，按“复合键 + 确认键”，浮现转换器功能选取画面“参数设立”，按一下确认键，仪表浮现输入密码状态，依照保密级别，按本厂提供密码相应修改。再按“复合键 + 确认键”后，则进入需要参数设立状态。如果想返回运营状态，请按住确认键数秒。

4.2 转换器图
4.2.1 L_magB三键系列转换器

图 L_Mag211B三键 图 L_Mag411B三键
4.2.2 L_magB四键系列转换器

图 L_Mag211B四键 图 L_Mag411B四键

4.3转换器接线图
4.3.1方表端子接线与标示

图4.3(a)方表接线端子图
各接线端子标示含义如下：

4.3.2 方表接传感器信号线解决与标示

图4.3(b) 方表接传感器信号线解决与标示
4.3.3 圆表端子接线与标示

图4.3 (c) 圆表接线端子图
圆表各接线端子标示定义
I+：
流量电流输出
COM：
电流输出地
P+：
双向流量频率（脉冲）输出
COM：
频率（脉冲）输出地
AL：
下限报警输出
AH：
上限报警输出
COM：
报警输出地
FUSE：
输入电源保险丝
T＋：
通讯输入
T－：
通讯输入
G：
RS232通讯地
L1：
220V（24V）电源输入
L2：
220V（24V）电源输入

4.3.4 圆表信号线解决与标示

图4.3（d）圆表信号线解决与标示
圆表信号线标示如下：
接励磁电流
白色双股线：红色12芯线
黑色12芯线
黑色双股蔽线：红色10芯线接“信号1”
蓝色13芯线接“信号2”
屏蔽线接“信号地”
4.4 连接电线电缆特性及连接规定
4.4.1 流量信号线
分体型转换器与传感器配套使用时，对被测流体电导率不不大于50μS/cm状况，流量信号传播电缆可以使用型号为PVVP 2*0.2 mm2聚氯乙烯护套金属网屏蔽信号电缆。使用长度应不不不大于100m。信号线与传感器配套出厂。信号线解决方表可按图4.3(b)进行，圆表可按图4.3(d)进行。
本转换器提供有等电位勉励屏蔽信号输出电压，以减少电缆传播分布电容对流量信号测量影响。当被测电导率不大于或长距离传播时，可使用品有等电位屏蔽双芯双重屏蔽信号电缆。 例如STT3200专用电缆或BTS型三重屏蔽信号电缆。
4.4.2 励磁电流线
励磁电流线可采用二芯绝缘橡皮软电缆线，建议型号为RVVP2*0.3mm2。励磁电流线长度与信号电缆长度一致。当使用STT3200专用电缆时，励磁电缆与信号电缆合并为一根。
4.4.3 输出与电源线
所有输出与电源线由顾客依照实际状况自备。但请注意满足负载电流规定。
注意：当接线端子旁边DIP开关拨向ON位置时，由转换器内部向隔离OC门频率输出（POUT）、报警输出（ALMH、ALML）提供+28V电源。因而，在使用频率输出与传感器配套实验时，可将DIP开关拨至ON，从POUT和PCOM接线引出频率信号。
脉冲电流输出、报警电流输出外接供电电源和负载见图4.4。使用感性负载时应如图加续流二极管。

图4.4（a）电流输出接线图

图4.4（b）电磁计数器接线

图4.4（c）电子计数器接线

图4.4（d）报警输出接线

图4.4（e）表内OC门连接方式
4.4.4 接地线连接
转换器壳体接地端子PE应采用不不大于1.6mm2接地铜线接大地。从转换器壳体到大地接地电阻应不大于10Ω。
4.5 数字量输出及计算
数字输出是指频率输出和脉冲输出。频率输出和脉冲输出在接线上用是同一种输出点，因而，顾客不能同步选用频率输出和脉冲输出,而只能选用其中一种。
4.5.1 频率输出：
频率输出范畴，0～5000HZ,频率输出相应是流量比例，

频率输出上限可调。顾客可选0～5000HZ，也可选低一点频率：如0～1000HZ或0～5000HZ等。
频率输出方式普通用于控制应用,由于它反映比例流量，若顾客用于计量应用，则应选取脉冲输出方式。
4.5.2 脉冲输出方式
脉冲输出方式重要用于计量方式，输出一种脉冲，代表一种当量流量，如1L或1M3等。脉冲输出当量提成：0.001L，0.01L，0.1L，1L，0.001 M3 ，0.01 M3，0.1 M3，1 M3 ,0.001UKG，0.01UKG，0.1UKG，1UKG，0.001USG，0.01USG，0.1USG， 1USG。顾客在选取脉冲当量时，应注意流量计流量范畴和脉冲当量相匹配。对于体积流量，计算公式如下：
QL=0.0007854×D2×V （L/S）
或 QM=0.0007854×D2×V×10-3（M3/S）
这里； D — 管径（mm）
V — 流速（m/s）
如果，流量过大而脉冲当量选过小，将会导致脉冲输出超上限，因此，脉冲输出频率应限制在P/S如下。固然，流量小而脉冲当量选过大又会导致仪表很长时间才干输出一种脉冲。
此外，必要阐明一点，脉冲输出不同于频率输出，脉冲输出是累积够一种脉冲当量就能输出一种脉冲，因而，脉冲输出不是很均匀。普通测量脉冲输出应选用计数器仪表，而不应选用频率计仪表。
4.5.3 数字量输出接线
数字量输出有二个接点：数字输出接点，数字地线接点，流量方向接点，符号如下：
POUT ———— 数字输出接点；
PCOM ———— 数字地线接点；
POUT为集电极开路输出，顾客接线时可参照如下电路：
4.5.3.1 数字量电平输出接法

图4.5(a)数字量电平输出接法
4.5.3.2数字量输出接光电耦合器（如PLC等）

图4.5(b) 数字量输出接光电耦合器
普通，顾客光耦需10mA左右电流，因而，E/R=10mA左右。E=5～24V。

4.5.3.3 数字量输出接继电器

图4.5（c） 数字量输出接继电器
普通中间继电器需要E为12V或24V。D为续流二极管，当前大多数中间继电器内部有这个二极管。若中间继电器自身不具有这个二极管，顾客应在外部接一种。
数字量输出参数表如下：
POUT
参 数
测试条件
最小值
典型值
最大值
单位
工作电压
IC=100 mA
3
24
36
V
工作电流
Vol≤1.4V
0
300
350
mA
工作频率
IC=100mA
Vcc=24V
0
5000
7500
HZ
高电平
IC=100mA
Vcc
Vcc
Vcc
V
低电平
IC=100mA
0.9
1.0
1.4
V
4.6 模仿量输出及计算
4.6.1 模仿量输出
模仿量输出提成两种信号制：0～10mA和4～20mA信号制。使用时，顾客通过参数设立在两种信号制中选取一种即可。
模仿量电流输出内部为24V供电，在0～20mA信号制下，可驱动750Ω负载电阻。
模仿量电流输出相应流量比例流量，即：

对于0～10mA信号制，电流零点为“0”。
对于4～20mA信号制，电流零点为4mA。
因而，为提高输出模仿量电流辨别率，顾客应恰当选取流量计量程。
流量计在出厂时，制造厂已将模仿量输出各参数校准好。普通状况下，不需要顾客再作调节。若浮现异常状况，需要顾客校准模仿量输出时，可按下列操作规程进行。
4.6.2 模仿输出量调校，
（1）仪表调校准备，
仪表开机运营15分钟，使仪表内部达到热稳定。准备0.1%级电流表，或250Ω电阻和0.1%电压表，按下图接好。

（2） 电流“0”点修正：
将转换器设立到参数设立状态，选取“电流零点修正”项，进入，将原则信号源拨到“0”档，调节修正系数值，使电流表正好批示4mA（±0.004mA）。
（3） 电流满度修正
选取“电流满度修正”参数，进入，将原则信号源拨到满量程档，调节转换器修正系数，使电流表正好批示20mA（±0.004mA）。
调节好电流“0”点和满量程值后，转换器电流功能就能保证达到精度。转换器电流输出线性度在0.1%以内。

（4） 电流线性度检查：
将原则信号源拨到75%，50%，25%，检查输出电流线性度。
4.6.3 L_MagB电磁流量计转换器电流输出接线：

5. 仪表参数设立
L_MagB电磁流量计转换器、传感器连接到流体管道上后（无论是标定还是使用），应一方面进行如下工作：
l 将传感器先后管道用铜线良好紧固连接。
l 将传感器良好接地。
l 调仪表零点时保证管道内流体静止。
l 保证传感器电极氧化膜稳定生成（电极与流体持续接触48小时即可）。
5.1 L_MagB三键转换器参数及操作
仪表上电时，自动进入测量状态。在自动测量状态下，仪表自动完毕各测量功能并显示相应测量数据。在参数设立状态下，顾客使用三个面板键，完毕仪表参数设立。
5.1.1 按键功能
a) 自动测量状态下键功能
下键：循环选取屏幕下行显示内容；
进入键：按一下进入键，仪表进入到仪表功能选取画面；
移位键：按移位键，仪表光标可左右循环移动；
在测量状态下，LCD显示屏对比度调节办法，按住移位键数秒后，浮现“Contrast Adjust”后，通过进入键和下键来调节适当对比度。
b) 参数设立状态下各键功能
下 键：光标处数字减1，前翻页；
上 键：光标处数字加1，后翻页；
按移位键将光标移到上键下面，按上键进入子菜单。
按移位键将光标移到下键下面，按下键返回上一及菜单。
5.1.2 参数设立功能及功能键操作
要进行仪表参数设定或修改，必要使仪表从测量状态进入参数设立状态。在测量状态下，按一下 “进入键”，仪表进入到功能选取画面“参数设立”，然后按移位键将光标移到“进入键”下面，按一下“进入键”进入输入密码“00000”状态，输入密码按移位键将光标移到“进入键”下面，按一下“进入键”进入选取操作菜单进行参数设立。
依照保密级别，按本厂提供密码相应修改。再按“进入键”后，则进入需要功能选取画面。
仪表设计有6级密码，其中4级顾客可以自行设立密码值，最高2级为固定密码值，6级密码分别用于不同保密级别操作者。
5.1.3 功能选取画面
按一下 “进入键”进入功能选取画面，然后再按“进入键”进行选取，在此画面里共有2项功能可选取；

参数编号
功能内容
说 明
1
参数设立
选取此功能，可进入参数设立画面
2
总量清零
选取此功能，可进行仪表总量清零操作

5.1.3.1 参数设立
按一下 “进入键”显示“参数设立”功能，输入仪表密码后，按“移位键”将光标移到“进入键”下面，按一下“进入键”进入参数设立状态。
5.1.3.2总量清零
按一下“进入键”显示“参数设立”，然后再按“上键”翻页到“总量清零”，输入总量清零密码，按“移位键”将光标移到“进入键”下面，按一下“进入键”，当总量清零密码自动变成“00000”后，仪表清零功能完毕，仪表内部总量为0。
5.1.4参数设立菜单
L_MagB系列共有55个参数，使用仪表时，顾客应依照详细状况设立各参数。参数一览表如下：

参数设立菜单一览表
参数
编号
参数文字
设立方式
参数范畴
密码 级别
1
语 言
选取
中文、英文
1
2
仪表通讯地址
置数
0～99
2
3
仪表通讯速度
选取
300～38400
2
4
测量管道口径
选取
3～3000
3
5
流 量 单 位
选取
L/h、L/m、L/s、m3/h、
m3/m、m3/s 、UKG、USG
3
6
仪表量程设立
置数
0～99999
3
7
测量滤波时间
选取
1～50
3
8
流量方向择项
选取
正向、反向
3
9
流量零点修正
置数
0～±9999
3
10
小信号切除点
置数
0～599.99%
3
11
容许切除显示
选取
容许/禁止
3
12
流量积算单位
选取
0.001m3～1m3 、0.001L～1L、
0.001UKG～1UKG、0.001USG～1USG
3
13
反向输出容许
选取
容许、禁止
3
14
电流输出类型
选取
0～10mA /4～20mA
3
15
脉冲输出方式
选取
频率 / 脉冲
3
16
脉冲单位当量
选取
0.001m3～1m3 、0.001L～1L、
0.001UKG～1UKG、0.001USG～1USG
3
17
脉冲宽度时间
选取
4～400ms
3
18
频率输出范畴
选取
1～ 5999 Hz
3
19
空管报警容许
选取
容许 / 禁止
3
20
空管报警阈值
置数
599.99 %
3
21
空管量程修正
置数
0.0000～5.9999
3
22
上限报警容许
选取
容许 / 禁止
3
23
上限报警数值
置数
000.0～ 599.99 %
3
24
下限报警容许
选取
容许 / 禁止
3
25
下限报警数值
置数
000.0～599.99 %
3
26
总量清零密码
置数
0-99999
3
27
励磁报警容许
选取
容许 / 禁止
3
28
传感器编码1
顾客设立
出厂年、月（0-99999）
3
29
传感器编码2
顾客设立
产品编号（0-99999）
3
30
传感器系数值
置数
0.0000～5.9999
3
31
励磁方式选取
选取
方式1、2、3
3
32
传感器常数值
置数
1～9
3
33
仪表计算系数
置数
0.0000～5.9999
3
34
正向总量低位
可以修改
00000～99999
4
35
正向总量高位
可以修改
0000～9999
4
36
反向总量低位
可以修改
00000～99999
4
37
反向总量高位
可以修改
0000～9999
4
38
时间 年
顾客修改
00～99
4
39
时间 月
顾客修改
00～99
4
40
时间 日
顾客修改
00～99
4
41
时间 时
顾客修改
00～99
4
42
时间 分
顾客修改
00～99
4
43
时间 秒
顾客修改
00～99
4
44
尖峰抑制容许
选取
容许/禁止
4
45
尖峰抑制系数
选取
0.010~0.800m/s
4
46
尖峰抑制时间
选取
400～2500ms
4
47
保密码1
顾客可改
00000～99999
5
48
保密码2
顾客可改
00000～99999
5
49
保密码3
顾客可改
00000～99999
5
50
保密码4
顾客可改
00000～99999
5
51
电流零点修正
置数
0.0000～1.9999
5
52
电流满度修正
置数
0.0000～3.9999
5
53
出厂标定系数
置数
0.0000～5.9999
5
54
仪表编码1
厂家设立
出厂年、月（0-99999）
6
55
仪表编码2
厂家设立
产品编号（0-99999）
6

仪表参数拟定仪表运营状态、计算办法、输出方式及状态。对的地选用和设立仪表参数，可使仪表运营在最佳状态，并得到较高测量显示精度和测量输出精度。
仪表参数设立功能设有6级密码。其中，1～5级为顾客密码，第6级为制造厂密码。顾客可使用第5级密码来重新设立第1～4级密码。
无论使用哪级密码，顾客均可以察看仪表参数。但顾客若想变化仪表参数，则要使用不同级别密码。
第1级密码（出厂值10521）：顾客能变化第1仪表参数
第2级密码（出厂值13210）：顾客能变化1～3仪表参数；
第3级密码（出厂值16108）：顾客能变化1～33仪表参数；
第4级密码（出厂值17206）：顾客能变化1～46仪表参数；
第5级密码（固定值）： 顾客能变化1～53仪表参数。
建议由顾客较高档别人员掌握，第5级密码；第4级密码，重要用于设立总量；第1～3级密码，由顾客决定何级别人员掌握。
5.2 L_MagB四键转换器参数及操作
仪表上电时，自动进入测量状态。在自动测量状态下，仪表自动完毕各测量功能并显示相应测量数据。在参数设立状态下，顾客使用四个面板键，完毕仪表参数设立。
5.2.1 按键功能
a) 自动测量状态下键功能
上 键：循环选取屏幕下行显示内容；
复合键 + 确认键：进入参数设立状态；
确认键：返回自动测量状态。
在测量状态下，LCD显示屏对比度调节办法，通过“复合键 + 上键”或“复合键 + 下键”来调节适当对比度。
b) 参数设立状态下各键功能
下 键： 光标处数字减1；
上 键： 光标处数字加1；
复合键 +下键： 光标左移；
复合键 +上键： 光标右移；
确认键： 进入/退出子菜单；
确认键： 在任意状态，持续按下两秒钟，返回自动测量状态。
注：（1）使用“复合键”时，应先按下复合键再同步按住“上键”或“下键”。
（2）在参数设立状态下，3分钟内没有按键操作，仪表自动返回测量状态。
（3）流量零点修正流向选取，可将光标移至最左面“+”或“-”下，用“上键”或“下键”切换使之与实际流向相反。
5.2.2 参数设立功能及功能键操作
要进行仪表参数设定或修改，必要使仪表从测量状态进入参数设立状态。在测量状态下，按一下“复合键 + 确认键”，仪表进入到功能选取画面“参数设立”，然后按确认键进入输入密码状态，“00000”状态，输入密码进入按一下“复合键 + 确认键”进入参数设立画面。
仪表设计有6级密码，其中4级顾客可以自行设立密码值，最高2级为固定密码值，6级密码分别用于不同保密级别操作者。
5.2.3 功能选取画面
按一下“复合键 + 确认键”进入功能选取画面，然后再按“上键”或“下键”进行选取，在此画面里共有2项功能可选取；
参数编号
功能内容
说 明
1
参数设立
选取此功能，可进入参数设立画面
2
总量清零
选取此功能，可进行仪表总量清零操作
5.2.3.1 参数设立
按一下“复合键 + 确认键”显示“参数设立”功能，仪表进入到功能选取画面“参数设立”，然后按确认键进入输入密码状态，“00000”状态，输入密码进入按一下“复合键 + 确认键”进入参数设立画面。
5.2.3.2 总量清零
按一下“复合键 + 确认键”显示“参数设立”功能，然后再按“上键”翻页到“总量清零”，输入总量清零密码，按一下“复合键 + 确认键”，当总量清零密码自动变成“00000”后，仪表清零功能完毕，仪表内部总量为0。
5.2.4 参数设立菜单
L_MagB系列共有54个参数，使用仪表时，顾客应依照详细状况设立各参数。参数一览表如下：
参数设立菜单一览表
参数编号
参数文字
设立方式
参数范畴
密码
级别
1
语 言
选取
中文、英文
2
2
仪表通讯地址
置数
0～99
2
3
仪表通讯速度
选取
300～38400
2
4
测量管道口径
选取
3～3000
2
5
流 量 单 位
选取
L/h、L/m、L/s、m3/h、
m3/m、m3/s 、UKG、USG
2
6
仪表量程设立
置数
0～99999
2
7
测量阻尼时间
选取
1～50
2
8
流量方向择项
选取
正向、反向
2
9
流量零点修正
置数
0～±9999
2
10
小信号切除点
置数
0～599.99%
2
11
容许切除显示
选取
容许/禁止
2
12
流量积算单位
选取
0.001m3～1m3 、0.001L～1L、
0.001UKG～1UKG、0.001USG～1USG
2
13
反向输出容许
选取
容许、禁止
2
14
电流输出类型
选取
0～10mA /4～20mA
2
15
脉冲输出方式
选取
频率 / 脉冲
2
16
脉冲单位当量
选取
0.001m3～1m3 、0.001L～1L、
0.001UKG～1UKG、0.001USG～1USG
2
17
脉冲宽度时间
选取
4～400ms
2
18
频率输出范畴
选取
1～ 5999 Hz
2
19
空管报警容许
选取
容许 / 禁止
2
20
空管报警阈值
置数
59999 %
2
21
空管量程修正
置数
0.0000～5.9999
2
22
上限报警容许
选取
容许 / 禁止
2
23
上限报警数值
置数
000.0～ 599.99 %
2
24
下限报警容许
选取
容许 / 禁止
2
25
下限报警数值
置数
000.0～599.99 %
2
26
励磁报警容许
选取
容许 / 禁止
2
27
总量清零密码
置数
0-99999
3
28
传感器编码1
顾客设立
出厂年、月（0-99999）
4
29
传感器编码2
顾客设立
产品编号（0-99999）
4
30
励磁方式选取
选取
方式1、2、3
4
31
传感器系数值
置数
0.0000～5.9999
4
32
仪表计算系数
置数
0.0000～5.9999
4
33
正向总量低位
可以修改
00000～99999
4
34
正向总量高位
可以修改
0000～9999
4
35
反向总量低位
可以修改
00000～99999
4
36
反向总量高位
可以修改
0000～9999
4
37
时间 年
顾客修改
00～99
4
38
时间 月
顾客修改
00～99
4
39
时间 日
顾客修改
00～99
4
40
时间 时
顾客修改
00～99
4
41
时间 分
顾客修改
00～99
4
42
时间 秒
顾客修改
00～99
4
43
尖峰抑制容许
选取
容许/禁止
4
44
尖峰抑制系数
选取
0.010～0.800m/s
4
45
尖峰抑制时间
选取
400～2500ms
4
46
保密码1
顾客可改
00000～99999
5
47
保密码2
顾客可改
00000～99999
5
48
保密码3
顾客可改
00000～99999
5
49
保密码4
顾客可改
00000～99999
5
50
电流零点修正
置数
0.0000～1.9999
5
51
电流满度修正
置数
0.0000～3.9999
5
52
出厂标定系数
置数
0.0000～5.9999
5
53
仪表编码1
厂家设立
出厂年、月（0-99999）
6
54
仪表编码2
厂家设立
产品编号（0-99999）
6

仪表参数拟定仪表运营状态、计算办法、输出方式及状态。对的地选用和设立仪表参数，可使仪表运营在最佳状态，并得到较高测量显示精度和测量输出精度。
仪表参数设立功能设有6级密码。其中，1～5级为顾客密码，第6级为制造厂密码。顾客可使用第5级密码来重新设立第1～4级密码。
无论使用哪级密码，顾客均可以察看仪表参数。但顾客若想变化仪表参数，则要使用不同级别密码。
第1级密码（出厂值00521）：顾客只能查看仪表参数；
第2级密码（出厂值03210）：顾客能变化1～26仪表参数；
第3级密码（出厂值06108）：顾客能变化1～27仪表参数；
第4级密码（出厂值07206）：顾客能变化1～45仪表参数；
第5级密码（固定值）： 顾客能变化1～52仪表参数。
建议由顾客较高档别人员掌握，第5级密码；第4级密码，重要用于设立总量；第1～3级密码，由顾客决定何级别人员掌握。
5.3仪表详细参数阐明
5. 3.1 语言
L_MagB电磁转换器具备中、英文两种语言，顾客可自行选取操作。
5. 3.2 仪表通讯地址
指多机通讯时，本表通讯地址，可选范畴：01 ~ 99号地址，0号地址保存。
5. 3.3 仪表通讯速度
仪表通讯波特率选取范畴：300、600、1200、2400、4800、9600、19200、38400。
5. 3.4 测量管道口径
L_MagB电磁流量计转换器配套传感器通径范畴：3 ～ 3000毫米。
5. 3.5 流量单位
在参数中选取流量显示单位，仪表流量显示单位有：L/s、L/m、L/h、m3/s、m3/m、m3/h、UKG、USG，顾客可依照工艺规定和使用习惯选定一种适当流量显示单位。
注意：仪表用5位有效数字显示流量值，末位数值背面显示有流量单位。微解决机可以在选取流量单位不适当时，向操作者显示提示出设立错误导致上溢或下溢“错误”。例200 mm 口径，选l/h 为流量显示单位，当1m/s流速时，流量为113097 L/h，超过5位数，导致上溢，显示“unit too large”，此时流量单位应选取m3/s、m3/m和m3/h。而3 mm口径，选取m3/s，流量为0.00000707m3/s，在5位显示数字下，主线无法显示出有效数字，导致下溢，显示“unit too small”，此时流量单位应选取L/s、L/m或L/h。
5. 3.6 仪表量程设立
仪表量程设立是指拟定上限流量值，仪表下限流量值自动设立为“0”。
因而，仪表量程设立拟定了仪表量程范畴，也就拟定了仪表比例显示、仪表频率输出、仪表电流输出与流量相应关系：
仪表比例显示值 = （流量值测量值 / 仪表量程范畴）* 100 %；
仪表频率输出值 = （流量值测量值 / 仪表量程范畴）* 频率满程值；
仪表电流输出值 = （流量值测量值 / 仪表量程范畴）* 电流满程值 + 基点；
仪表脉冲输出值不受仪表仪表量程设立影响；
5. 3.7 测量滤波时间（测量阻尼时间）
长测量滤波时间能提高仪表流量显示稳定性及输出信号稳定性
