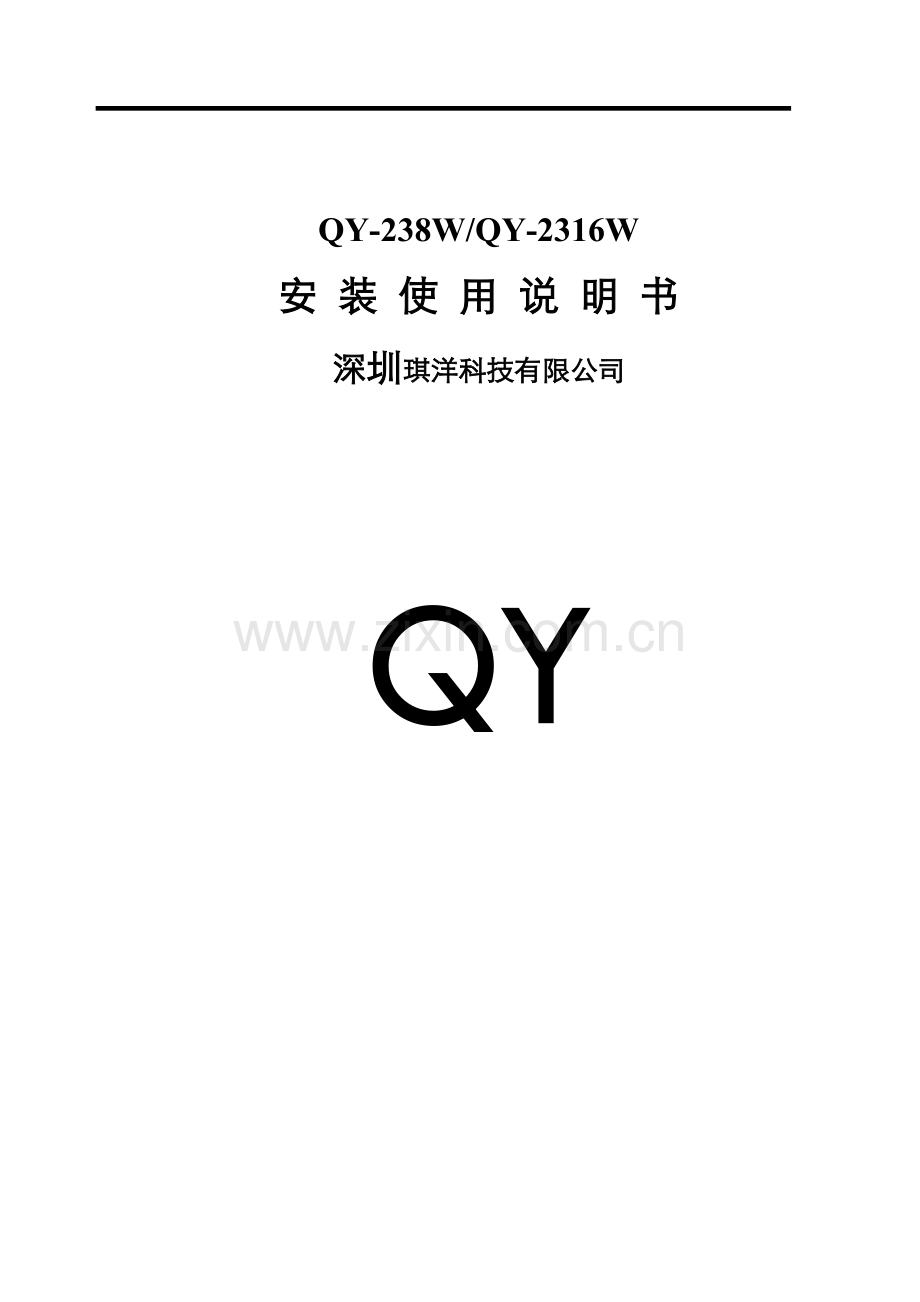

QY-238W/QY-2316W
安 装 使 用 说 明 书
深圳琪洋科技有限公司

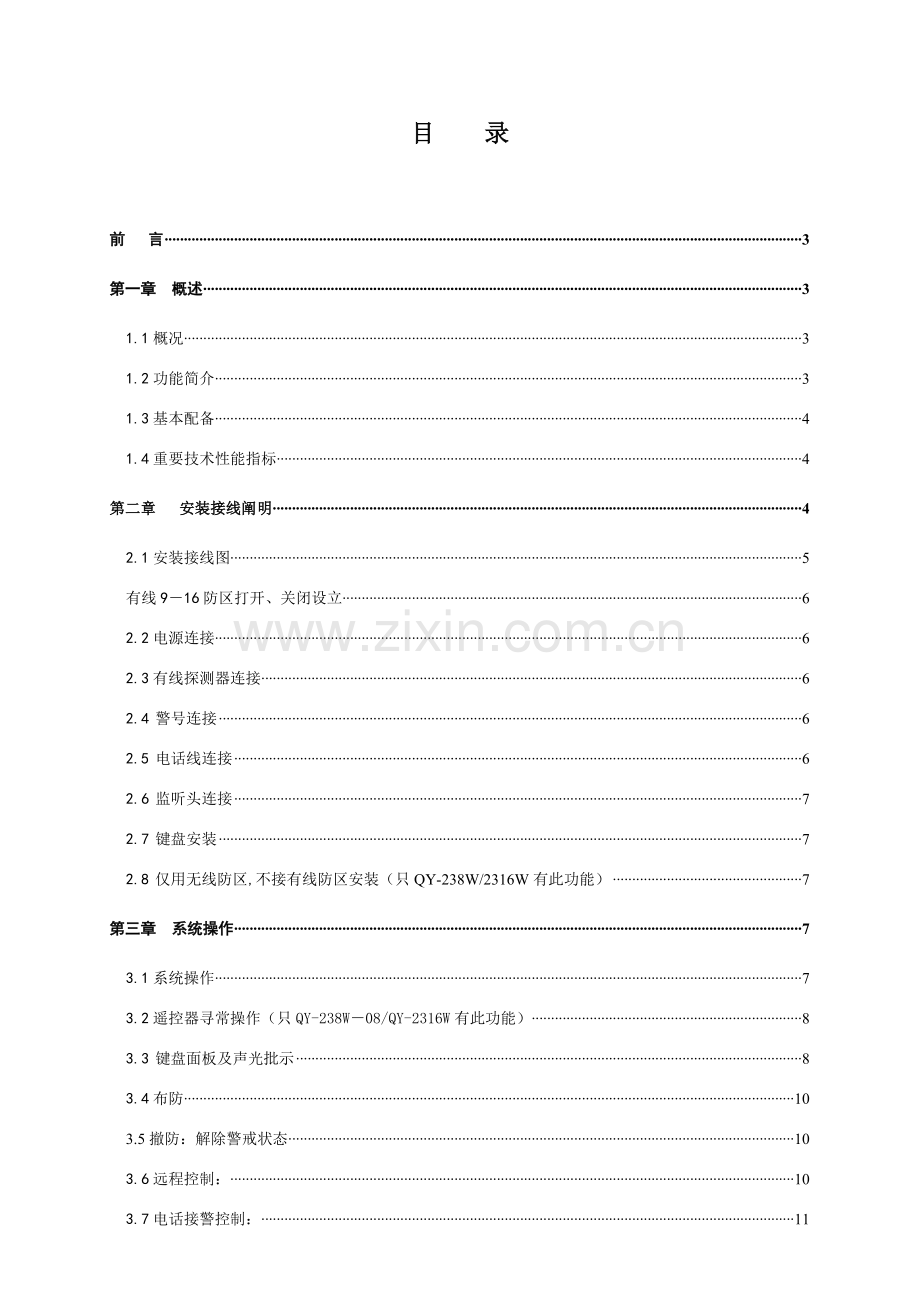

QY目 录
前 言 3
第一章 概述 3
1.1概况 3
1.2功能简介 3
1.3基本配备 4
1.4重要技术性能指标 4
第二章 安装接线阐明 4
2.1安装接线图 5
有线9－16防区打开、关闭设立 6
2.2电源连接 6
2.3有线探测器连接 6
2.4 警号连接 6
2.5 电话线连接 6
2.6 监听头连接 7
2.7 键盘安装 7
2.8 仅用无线防区,不接有线防区安装（只QY-238W/2316W有此功能） 7
第三章 系统操作 7
3.1系统操作 7
3.2遥控器寻常操作（只QY-238W－08/QY-2316W有此功能） 8
3.3 键盘面板及声光批示 8
3.4布防 10
3.5撤防：解除警戒状态 10
3.6远程控制： 10
3.7电话接警控制： 11
3.8录音： 11
3.9消警 11
3.10旁路防区查询： 11
第四章 系统设立 11
4.1系统出厂基本设立 11
4.2复位 12
4.3进入设立状态 12
4.4退出设立状态 12
4.5修改安装员密码 12
4.6修改顾客密码 12
4.7无线探测器学习（QY-238W/2316W有此功能） 13
4.8无线探测器删除（QY-238W/2316W有此功能） 13
4.9防区类型及报警声输出设立 13
4.10顾客编号（中心编号 ）设立： 13
4.11布防延时时间设立 14
4.12报警延时时间设立 14
4.13设立报警电话号码 14
4.14报告传播设立 14
4.15远程控制打开/关闭 15
4.16远程遥控振铃声次数设立 15
4.17接警放录音方式选取 15
4.18电话线检测打开/关闭设立 15
4.19主机中心通讯格式选取设立 15
4.20可编程4+2代码需手动设立以适应不同报警中心 15
4.21主机自检报告时间间隔设立 16
4.22警号响声时间设立 16
4.23强制布防设立 16
4.24布撤防警号响声设立 16
4.25交流电断电报警设立 16
4.26键盘防撤开关报警功能打开、关闭设立 16
4.27键盘断线检测设立 16
4.28中心精度设立 16
4.29中心信号时间设立： 16
第五章 疑难问题解答 18
产品质量保证 19
安装资料 19
前 言
欢迎您选取使用铁盒多功能系列报警控制主机来保护您生命和财产。建议您在使用本系统前，认真阅读本阐明书，请按阐明书中规定程序环节进行操作。咱们深信，本产品无论是在外形、功能，还是在操作和使用上，都充分体现其以便性及适应性。使用本阐明书，可以解答您大某些疑问，同步，咱们将提供完善售后服务，并随时与您保持联系。
本阐明书不能作为法律文献，对于顾客、操作员或安装员对手册内容误解、误操作和系统带病运转而导致任何损失和法律责任，我公司恕不承担。我司保存对本使用阐明书修改权，修改之前不再另行告知使用本产品顾客。
谢谢您支持与合伙!
第一章 概述
1.1概况
铁盒多功能报警控制主机采用先进微解决技术作为控制核心，集成度高，可靠性好，具备各种灵活接口，产品用途广泛，使用以便。
1.2功能简介
s 高速数字通讯方式，兼容ADEMCO4+2 、CID数字通讯合同；向报警中心报送信号。
s 可对系统进行各种编程设立，如警声方式、防区类型、录音、监听、远程控制、电话号码、电话线检测、强制布防、输出等。
s 有线、无线兼容（QY-238W/2316W）。
s 2组6位顾客密码、1组6位设立密码均可自行修改；
s 可设立4组报警电话号码（固定电话或手机号码）和1组报警中心电话号码。警情触发时，循环拨号。
s 5种布防方式：单防区布防、拜别布防、周界布防、延时布防、远程布防。
s 5种撤防方式：单防区撤防、密码键盘撤防、远程撤防、接警撤防、遥控撤防。
s 5种防区类型：即时防区、延时防区、24小时防区、周界防区、旁路防区。
s 可远程遥控，可外接监听头，远程监听现场警情，驱动现场警号。
s 内置语音模块，可录10-20秒语音，进行语音报警。
s 可用遥控器进行布防、撤防、紧急报警等操作（QY-238W/QY-2316W）。
s 可用主机键盘快捷键操作，简朴以便。
s 可设立电话线检测功能，防剪、防雷击。
s 可用带报警输出键盘，可设立报警输出时间，常开常闭输出。
s 具备“看门狗”功能，防止死机。
1.3基本配备
基本配备为：
主机铁箱 1台 (内装变压器，主机板)
键盘 1个
顾客使用阐明书 1本
附件袋 电话线1条，终端电阻1袋，（ 配拉杆天线1根）
无线接受某些
1.4重要技术性能指标
供电电源： AC220V+10%
静态消耗电流： ≤100mA
功率 不大于1.5W
警号输出： 400mA以上，12V
输出电压： DC12V～15V
无线接受频率： 315MHZ
环境温度： -10 ～ 55°C
环境湿度： 40 ～ 70%
重量： 2.5kg
铁箱尺寸： 255mm×235mm×70mm
键盘尺寸： 159mm×138mm×33mm
第二章 安装接线阐明
2.1安装接线图
2.1.1主板安装接线图
正常工作时工作批示灯闪亮 ，Z1－Z8表达1－8防区接线端
2.1.2八防区扩展板安装接线图）
Z9－Z16表达9－16防区接线端
2.1.3八防区扩展模块阐明（有线9－16防区）
扩展模块上Z9－Z16分别代表9－16防区
一定要接2.7K电阻，与主板上1－8防区同接法
有线9－16防区打开、关闭设立
1．插上八防区扩展模块（已插好）
2、进入设立状态（见阐明书4.3）；
3．格式：79＋状态＋F4（确认键）
状态：0 关闭9－16防区（出厂值为0）
1 打开9－16防区
4．退出设立状态（见阐明书4.4）
注：复位不能回到出厂值，必须手动设立。
2.2电源连接
2.2.1 交流接口端子AC1、AC2：交流供电是经电源变压器变压后提供。变压器固定在机箱上(规格：输入：两根红线交流AC220V，输出：两根黑线AC16.5V)，将外电AC220V直接接入或采用三端电源插头座接入变压器输入端红线上（为避免交流电中断，尽量不使用二端平插头），变压器输出端黑线接入主板交流端子AC1和AC2。
2.2.2 DC12V蓄电池接法：为了使主机在交流供电中断期间还能正常工作，因而先用高质量12V蓄电池作为备用；对的接法：板带红色线接蓄电池正极，黑色线接蓄电池负极；
2.3有线探测器连接
2.3.1 有线探测器信号线连接：
为防止探测器信号线被破坏，如剪断、短接等，分两种对的接法：如右图
1、常闭接法：在每一防区回路终端探测器接线端口串接2.7K金属膜电阻。将电阻一端接有线探测器信号接线端口（两个信号接线端其中一种与电阻一端绞合拧紧(如不能绞合，绕接后锡焊)，电阻另一端通过信号线在相应防区线上另一条信号线接探测器另一信号端连到主板GND端口上。
2、常开接法：在每一防区回路终端探测器接线端口并接2.7K金属膜电阻。
2.3.2 有线探测器电源连接：将有线探测器正极与主板AUX端连接，负极公共地线GND（任一线）连接。
2.3.3 没有用到防区用2.7K电阻短接，否则相相应防区批示灯将始终亮，布不上防。
注：使用有线防区太多时，为避免错接，每根电缆线上均要贴上标签。
2.4 警号连接
警号接口：将警号正极接到主机BELL端子上，负极接到公共地线GND上。
2.5 电话线连接
电话通讯接口：电话外线接到主机端子LIN1、LIN2上； TEL1、TEL2为引出线，接电话机。
2.6 监听头连接
监听头：信号线接到主机端子MIK，正极接到主机端子MIK＋上，负极接到公共地线GND上，
2.7 键盘安装
2.7.1键盘打开：在键盘后盖顶上方，用平口螺丝刀撬开塑胶壳卡口，将后盖固定在86盒上；如键盘已安装在墙上，用手抓住键盘面盖底部往外拉即可打开。
2.7.2键盘连接：如右图，用铜芯线把键盘与主机接线端子相应连接，键盘与主板连线最远距离为150米，最多可并接4个键盘；开关量输出端子、
2.7.3键盘地址：不插地址跳线为1号键盘，插上地址跳线‘1’为2号键盘，插上地址跳线‘2’为3号键盘，插上地址跳线‘3’为4号键盘。
2.7.4接线完毕后，盖上面盖，卡口卡上即可。
2.8 仅用无线防区,不接有线防区安装（只QY-238W/2316W有此功能）
如用有线无线兼容主机，但只用无线防区时，可以将其有线防区用2.7K电阻把防区与公共地线短接，使防区处在闭合状态。
特别提示：在给主机供电前请仔细检查并确认接线对的。注意防止电源线、警号线、探测器电源线正负极接反、短路或探测器电源线与信号线短接。
第三章 系统操作
3.1系统操作
作为防盗报警系统重要用途是监测与否有人非法进入您单位或家宅，以及用做紧急求救。当您下班或离家之前，应检查门窗与否关好，然后用遥控器布防，或使用主机键盘布防快捷键布防，系统便进入警戒状态。若布防防区被触发，将会发生下列状况：
3.1.1如设立警号或蜂鸣器报警，警号和蜂鸣器就会发出尖叫声。
3.1.2如设立警情发送给中心，报警主机将会把报警系统信息通过电话线传送到报警中心。
3.1.3如设立有主人电话，会依次拨打主人预设手机和电话，接通后可进行如下操作：
1、出厂设立为：手机或电话机按键操作 按“1”放音，放完两遍录音后，听到“嘟”一声提示音，输入顾客密码进入远程控制状态；按“2”挂断确认；按“3”直接进入远程控制状态。
2、可编程为（见4.17）： 接机后5秒内自动放音或按“1”放音，放完两遍录音后，听到“嘟”一声提示音，输入顾客密码进入远程控制状态。
远程控制：手机或电话机按键操作控制状态，按“1”布防、按“2”撒防（撒防后停止拨打背面电话）、按“3”进行远程监听，按“8”退出监听，按“4 ”打开警号响， 按“ 5 ”停止警号响，按“7”可录音，按“8” 退出录音，按“6”可以听已录好录音；再按“8”可以返回到操作控制状态，
注：远程控制状态与摘机操作中“1”、“2”、“3”含义不同样，请注意区别
3.1.4处在报警状态防区灯将始终亮，直到您归来。
当您下班或回家时，用遥控器撤防（只AD816－08/AD816-16有此功能），或用键盘键输入您密码撤防,系统警戒状态被解除，曾被触发防区灯将始终闪亮，直到消除报警记忆为此。
3.2遥控器寻常操作（QY-238W/2316W只有此功能）
遥控器1：
A -撤防： 消除警戒
B-布防： 拜别布防
D-周界布防（在家布防）： 周界防区处在警戒状态
C -紧急： 遇到抢劫或急病求治等。
消警： 持续迅速地按两下遥控器上A键实现。
遥控器2：
-撤防： 消除警戒
-布防： 拜别布防
-周界布防（在家布防）： 周界防区处在警戒状态
· -紧急： 遇到抢劫或急病求治等。
消警： 持续迅速地按两下遥控器上键实现。
注：在中设立有周界防区时，周界布防才起作用，否则为不成功
3.3 键盘面板及声光批示
部件名称：
①----功能批示灯 ②----防区批示灯 ③----紧急报警键 ④----数字键 ⑤----快捷键(F1-布防；F2-在家布防；F3-探头电压低查询/停顿；F4-确认键)
阐明：
功能批示灯(电源、布防、通讯、信号、状态、布防、设立)：用于主机工作状态显示
批示灯
显示
解释
电源
亮
交流电正常供电
不亮
交流电断电
通讯
亮
报警器处在拨号、传送信息状态，占用电话线
不亮
不占用电话线
信号
亮
接受到无线探测器信号
不亮
正常状态
状态
亮
键盘正常工作
闪亮
键盘防撒开关处在触发状态
不亮
键盘故障
布防
亮
拜别/周界/单防区布防
不亮
处在撤防状态
设立
亮
进入编程设立状态
不亮
正常状态
② 防区批示灯(1、2、3、。。。。。。14、15、16)：用于显示该防区状态。
显示
解释
亮
防区被触发；在学习状态下，正准备要学无线探测器防区
快闪
报警后已撤防还没有消警防区
慢闪
有线防区没有接好处在开路或短路状态
亮1秒
布防时有效防区
③ 紧急报警键（A、B、C）：24小时处在警戒状态，可自行定义为火警、匪警、紧急求救，报警无批示，无声，如设立有电话，报警时及时拨号，通讯灯亮。
④ 数字键（1、2、3、4、5、6、7、8、9、*、0、＃）：用于密码操作及编程设立。
⑤ 快捷键（F1、F2、F3、F4）：快捷以便，一键式操作。F1－拜别布防；F2－周界布防（设立有周界防区时才干成功操作）；F3－探测器电池电压低查询及输入停顿；F4－确认按键。
⑥ 蜂鸣器声音提示：在本系统操作过程中，蜂鸣器将发出不同声响代表不同含义
声音提示
解释
长鸣一声
系统接受遥控操作或键盘指令
长鸣1分钟
有声防区报警
短鸣一声
键盘每敲一键响一声
短鸣三声
输入或遥控无效
每秒短鸣一声
系统开始延时布防，或延时防区被触发开始响起，到延时结束，响声停止
3.4布防
3.4.1拜别布防：所有防区（已旁路或屏蔽防区除外）进入警戒状态，此时若有防区触发，则报警主机产生相应报警反映，向报警中心拨号报警、已设立电话报警或本地报警。
1、操作：按F1快捷键或按遥控器（B或）键布防。
2、如果正常布防，蜂鸣器长嘀一声，成功防区批示灯亮1秒，布防批示灯亮；如果系统不接受指令，就会短嘀三声，此时也许是系统有防区被触发或已布防，如果有布防延时，键入布防指令后来，系统进入退出延时，每秒一声短嘀，直到延时结束，在延时结束前有防区触发不报警。
3.4.2周界布防：又称为在家布防，周界防区进入警戒状态，非周界防区触发不报警。
1、操作：按F2快捷键布防或按遥控器（D或）键布防。 （周界防区设立见4.10中状态为5）
2、如果正常布防，蜂鸣器长嘀一声，成功防区批示灯亮1秒，布防批示灯亮；如果系统不接受指令，就会短嘀三声，此时也许是没有在4.10防区类别中设立周界防区或已是界防布防。
3.4.3单防区布防、撒防，1---16防区皆可单防区布、撤防；
1、单防区布防： 防区号(01—16 ) + F1
2、单防区撤防： 顾客密码( 6位 ) +防区号(01—16 ) + F4
3、如果正常布防，蜂鸣器长嘀一声，成功防区批示灯亮1秒，布防批示灯亮；如果系统不接受指令，就会短嘀三声，此时也许是系统有防区被触发或已是周界布防中或是单防区布防中；如果正常撤防，蜂鸣器长嘀一声，被撤防区解除警戒状态
注：在家布防、单防区布防可同步进行，也可在不撤防状态下直接转化为拜别布防。
3.5撤防：解除警戒状态
1、操作：顾客密码（6位）＋F4（确认键） （顾客密码出厂值为：123456/234567）
或按遥控器（A或）键撤防
2、如果正常撤防，布防批示灯灭；如果系统不接受指令，就会短嘀三声，或也许是系统已撤防。
3.6远程控制：
在4.15中设立为可远程遥控（出厂为不可远程遥控）时，通过电话网上另一种电话或手机对报警主机进行远程布防、撤防、驱动警号响、录音、监听等遥控操作。
3.6.1远程布、撤防：通过电话网上另一种电话或手机使报警主机进入或解除警戒状态。
1、拨打连接报警主机电话号码振玲n（在4.16中设立，出厂为8次）次接机；
2、输入顾客密码，听到‘嘀’一声长音后，输入‘1’即进入布防状态，如果成功布防，就会听到“嘀”一声长音，不成功为三声短音；输入‘2’撤防，如成功为“嘀”一声长音，不成功为三声短音。
3.6.2远程监听：通过电话网上另一种电话或手机对报警主机进行现场监听
1、拨打连接报警主机电话号码振玲n（在4.16中设立，出厂为8次）次接机；
2、输入顾客密码，听到‘嘀’一声长音后，按‘3’即可听到现场声音； 按 ‘8’返回
3.6.3远程控制警号响：在远程遥控状态下，按下 4 为打开警号响， 按下 5 为停止警号响。
3.7电话接警控制：报警接通电话或手机时可对报警主机进行操作控制，有如下两种可选
1、出厂设立为：摘机后手机或电话机按键操作 按“1”放音，放完两遍录音后，听到“嘟”一声提示音，输入顾客密码进入远程控制状态；按“2”挂断确认；按“3”直接进入远程控制状态。
2、可编程为（见4.17）： 摘机后5秒自动放音或按“1”放音，放完两遍录音后，听到“嘟”一声提示音，输入顾客密码进入远程控制状态。
远程控制状态：手机或电话机按键操作控制状态，按“1”布防、按“2”撒防（撒防后停拨背面电话）、按“3”进行远程监听，按“8”退出监听，按“7”可修改录音，按“8” 退出修改录音，按“4 ”打开警号响， 按“ 5 ”停止警号响，可结束回到操作控制状态。
注：远程控制状态与摘机操作中“1”、“2”、“3”含义不同样，请注意区别
3.8录音：通过电话网上另一种电话或手机对报警主机进行录音
1、键盘输入 ①安装密码（出厂为666666）＋F4（确认键）进入设立状态，②71＋1＋F4打开远程控制功能；③72＋2＋F4设立振铃声次数为2次；④* #退出设立状态。
2、录音 通过电话网上另一种电话或手机拨打报警主机所用电话号码，接通后在电话机或手机上输入顾客密码（出厂为123456）听到‘嘀’一声长音后，再按 7对电话或手机话筒说出需要录制内容，12秒后自动播放已录制好语音；或按‘8’退出录音，按‘6’播放已录制好语音，确认无误挂断即可。如需从录，按‘8’退出放音，按‘7’再录，可重复操作直到满意为此。
3、录制好音后，键盘输入 ①安装密码（出厂为666666）＋F4（确认键）进入设立状态，②71＋0＋F4关闭远程控制功能；③* #退出设立状态。
3.9消警：消除报警批示灯批示迅速闪亮状态，不向中心发布信息。
1、操作：顾客密码（6位）＋F4（确认键） （顾客密码出厂值为：123456/234567）
或按遥控器（A或）键消警
2、如果正常消警，蜂鸣器长嘀一声，防区批示灯灭。
3.10旁路防区查询：
按F1布防时，防区灯没有亮1秒防区。
第四章 系统设立
4.1系统出厂基本设立
名称
出厂设立内容及阐明
1.
安装员密码
666666
2.
第一组顾客密码
123456
3.
第二组顾客密码
234567
4.
防区类型
0---瞬时有声防区
5.
有线防区
1---有效
6.
报告代码
1---上传
7.
电话远程遥控
0---无效
8.
振铃次数
0---8次
9.
布防延时
0---不延时
10.
电话线检测
不检测电话线
11.
中心传播代码
安达4＋2代码
12.
电话接警控制
输入“1”布防、输入“2”撒防、输入“3”监听
13.
录音
无
14.
无线探测器
无
15.
顾客编号
FFFF
16.
报警电话号码
无
阐明：以上1至10项复位后恢复出厂基本设立
4.2复位
1.操作：＋F4（确认键）；
2.状态：复位成功，蜂鸣器长嘀一声，所有批示灯亮1秒钟
注：要完毕此操作，必要把主机板上JP1(复位使能)跳线短接。
4.3进入设立状态
1.操作：安装员密码（6位）+ F4（确认键） （出厂安装员密码为：666666）
2.状态：进入成功，蜂鸣器长嘀一声，设立批示灯亮。
4.4退出设立状态
1. 操作：* #
2. 状态：退出成功，蜂鸣器长嘀一声，设立批示灯灭，
或过30秒后，自动退出，蜂鸣器不响，设立批示灯灭。
4.5修改安装员密码
1.进入设立状态（见4.3）；
2.格式：30＋新安装员密码（6位）＋F4（确认键）；
3.蜂鸣器长鸣一声后，退出设立状态（见4.4）,新安装员密码即生效。
4.6修改顾客密码
1.先顾客密码（6位）＋08＋F4（确认键） 设立批示灯亮；
（出厂顾客密码：第一组：123456
第二组：234567）
2.输入新顾客密码（6位）＋F4（确认键），蜂鸣器长鸣一声，设立批示灯灭，新顾客密码即生效。（第一组：第一位必须为“1” 第二组：第一位必须为“2”）
3.按 * # 退出设立状态，或过30秒自动退出；
4.7无线探测器学习（QY-238W/2316W有此功能）
1.在设立状态下进行（见4.3）；
2.选取要学习到防区：20＋防区号（2位）＋F4确认，防区号为01～16，表达1～16防区。相应防区灯变亮；
3. 对码：按动遥控器或触发探测器使其发射信号，主机接受到信号后来，主机上无线信号批示灯亮，表达主机收到探测器信号并且记忆到指定防区上；
注意：探测器停止发射信号，这个接受批示灯不会熄灭；
4．按确认键F4，相应防区批示灯熄灭，该探头学习完毕；
5．如果需要继续学习新遥控器或无线探测器重复环节2-4；
6．退出设立状态（见4.4）；
7．探测器触发，主机就会按所学习到防区辨认探测器。
注意：如果一种遥控器或探测器已经学习到一种防区，它再学习到新防区后，系统就会自动把本来学习记忆删除。
4.8无线探测器删除（QY-238W/2316W有此功能）
1．在设立状态下进行（见4.3）；
2．删除无线探测器：21＋防区号（2位）＋F4（确认键），防区号同窗习同样，这样该防区上遥控器或探测器就被删除；
3．如果需要继续删除别防区遥控器或探测器重复环节2；
4．退出设立状态（见4.4）；
5．删除探测器触发，主机无线信号批示灯则不会亮。
4.9防区类型及报警声输出设立
1．在设立状态下进行（见4.3）；
2．格式：防区号（2位数）＋防区类型（1位数）＋警号状态（1位数）＋F4（确认键）
防区号：01～16，表达1～16防区。
防区类型：0为瞬时报警防区；1为火警防区；2为紧急防区；3为延时防区；4为24小时防区；5为周界防区；6为煤气防区；7为旁路防区。
（其中类型1, 2 ，4 , 6 为24小时布防， 不受布撤防影响 ）
出厂值为0 警号状态：0为无声报警，1为有声报警。出厂值为1
3．退出设立状态（见4.4）。
4.10顾客编号（中心编号 ）设立：
联网时由报警中心分派4位入网号码
1．在设立状态下进行（见4.3）；
2．顾客编号设立：31＋4位顾客编号＋F4（确认键）；
顾客编号删除：32＋F4（确认键）；
3．退出设立状态（见4.4）。
注意：不联网使用请不要设立此项
4.11布防延时时间设立
1．在设立状态下进行（见4.3）；
2．格式：40＋时间（3位数）＋F4（确认键） 时间：000～255秒
3．退出设立状态（见4.4）。
4.12报警延时时间设立
1．在设立状态下进行（见4.3）；
2．格式：43＋时间（3位数）＋F4（确认键） 时间：000～255秒
3．退出设立状态（见4.4）。
4.13设立报警电话号码
1．在设立状态下进行（见4.3）
2．电话号码设立
进报警中心电话号码设立：50＋电话号码＋F4（确认键） （进行中心联网时设立，不与报警中心联网请不要设此项）
进报警中心电话号码删除：50＋F4（确认键）
第一组电话号码设立：51＋电话号码＋F4（确认键）
第一组电话号码删除：51＋F4（确认键）
第二组电话号码设立：52＋电话号码＋F4（确认键）
第二组电话号码删除：52＋F4（确认键）
第三组电话号码设立：53＋电话号码＋F4（确认键）
第三组电话号码删除：53＋F4（确认键）
第四组电话号码设立：54＋电话号码＋F4（确认键）
第四组电话号码删除：54＋F4（确认键）
3．退出设立状态（见4.4）
4．拨中心电话报送信息有：系统重新启动、设立、复位、布防、撤防、ABC键紧急报警、防区报警、防区灰复；
5．拨第一组至第四组电话信息有：ABC键紧急报警（报警拨通电话放音确认后停止拨号，不受布撤防控制）；防区报警（撤防后及时停止拨号）。
6．设立电话号码，怎么样打电话就怎么样设立，在内线转外线时需停顿，请按F3键，再继续输入余下电话号码。
注意：
1）在设立电话号码前，最佳先进行删除操作；
2）报警时按中心、第一组、第二组、第三组、第四组号码顺序拨号，如收不到确认信号，最多拨号10轮；
3）第一组、第二组、第三组、第四组号码撤防后，中心拨号不受影响，第一组、第二组、第三组、第四组电话及时停止拨号
4.14报告传播设立
1．在设立状态下进行（见4.3）；
2．格式：70＋状态＋F4（确认键）
状态：0为不传播，1为传播 （出厂值为1传播）
3．退出设立状态（见4.4）。
4.15远程控制打开/关闭
1．在设立状态下进行（见4.3）；
2．格式：71＋状态＋F4（确认键）
状态：0关闭远程遥控，1打开程遥控 （出厂值为0关闭远程遥控）
3．退出设立状态（见4.4）。
4.16远程遥控振铃声次数设立
1．在设立状态下进行（见4.3）；
2．格式：72＋次数＋F4（确认键）
次数：1～9次 （出厂值为8次）
3．退出设立状态（见4.4）。
4.17接警放录音方式选取
1．在设立状态下进行（见4.3）；
2．格式：75＋状态＋F4（确认键）
状态：0 接通后按“1”放音
1 接通后5秒内自动放音或按“1”放音
3．退出设立状态（见4.4）。
4.18电话线检测打开/关闭设立
1．在设立状态下进行（见4.3）；
2．格式：78＋状态＋F4（确认键） 电话线检测打开/关闭设立
状态：0 不检测电话线，1检测电话线，电话线被剪断报警 （出厂值为0不检测）
3．退出设立状态（见4.4）。
4.19主机中心通讯格式选取设立
在设立状态下按下 77+0/1/2 (0为CID格式，1为可编程4+2格式，2为琪洋4+2 格式 )
注：CID格式，琪洋4+2 格式为固定不用设立
4.20可编程4+2代码需手动设立以适应不同报警中心
在设立状态下按下
8 + 防区号(1—8 ) + 报警代码 ( 2位 ) +F4 1----8防区代码设立
8 9 +报警代码 ( 2位 ) +F4 9---16防区代码设立
转换表
十六进制数值 相应键
A *0
B *1
C *2
D *3
E *4
F *5
9 0 + 布防代码 ( 2位 ) +F4 布防代码设立
9 1 + 撤防代码 ( 2位 ) +F4 撤防代码设立
9 2 + 火警代码( 2位 ) +F4 火警代码设立
9 3 + 求助代码( 2位 ) +F4 求助代码设立
9 4+ 盗警代码( 2位 ) +F4 盗警代码设立
9 5+ 自检代码( 2位 ) +F4 自检代码设立
9 6+ 编程代码( 2位 ) +F4 编程代码设立
9 7+ 系统启动代码( 2位 ) +F4 系统启动代码设立
9 8+ 防区恢复代码( 2位 ) +F4 防区恢复代码设立
9 9+ 交流电断电代码( 2位 ) +F4 交流电断电代码设立
4.21主机自检报告时间间隔设立
在设立状态下按下 4 1 + 时间十位(1位)+ 时间个位(1位) + F4
时间可设立为 00-----99 个小时;00为取消自检报告
4.22警号响声时间设立
在设立状态下按下 4 2 + 警号时间 (2位数) + F4
警号时间： 为00---40 警号输出为该值 与 30秒乘积;
(出厂值为 02 ，即为1分钟)
4.23强制布防设立
在设立状态下按下 76 + 0/1 (1为打开强制布防,0为关闭强制布防，出厂值为0 )+ F4
4.24布撤防警号响声设立
在设立状态下按下61+0/1+F4 ( 0为警号不响；1为布防警号响一声,撤防响2声，复位不变化设立)
4.25交流电断电报警设立
在设立状态下按下62 + 0/1+F4 ( 1为警号响0为警号不响；复位不变化设立)
4.26键盘防撤开关报警功能打开、关闭设立
在设立状态下按下6 3 + 0/1+F4 ( 1为 打开，0为关闭，出厂值为0 ，复位不变化设立)
4.27键盘断线检测设立
在设立状态下按下6 4 + 0/1+F4 ( 1为 打开，0为关闭，出厂值为0，复位不变化设立)
4.28中心精度设立
在设立状态下按下6 5 +精度值（1位）+F4 精度值：0～9 (出厂值为6)
4.29中心信号时间设立：
在设立状态下按下6 6 +信号时间（1位）+F4 信号时间：0～9 (出厂值为6)
4.30键盘输出设立（暂无此功能）
报警时间输出设立（1～4路输出相应1～4号键盘）
1路输出：在设立状态下按下 35 +输出时间 分钟 (2位 ) + 输出时间 秒 (2位 ) + F4
2路输出：在设立状态下按下 36 +输出时间 分钟 (2位 ) + 输出时间 秒 (2位 ) + F4
3路输出：在设立状态下按下 37 +输出时间 分钟 (2位 ) + 输出时间 秒 (2位 ) + F4
4路输出：在设立状态下按下 38 +输出时间 分钟 (2位 ) + 输出时间 秒 (2位 ) + F4
输出时间：输出时间 分钟 00---99 可设立为 00---99分钟 ( 出厂值为 00 )
输出时间 秒 00---99 可设立为 00---99秒 ( 出厂值为 10 即10秒 )
例：设立 1 路 输出时间为 1分钟 30秒
在设立状态下按下35 + 0 1 + 3 0 + F4
相应于输出防区设立为
在设立状态下按下 防区号 ( 2位) + 输出路数(1位) +F4
防区号：为01----16 （报警时需要有输出防区）
输出路数：为1----4 （1～4路输出相应1～4号键盘）
例：设立 8 防区报警 输出路数为 3（即3号键盘）
在设立状态下按下 0 8 + 3 + F4
注：如有多路输出 需将相应键盘地址跳线插为相应路数，如只有1个键盘时，
第五章 疑难问题解答
1、为什么布不上防，是什么因素影响？
答：有线防区有处在开路状态防区，按F1键＋F4键，查询处在开路状态有线防区，开路状态防区批示灯会亮1秒，该防区没有短接好或有线探测器有问题，把该防区接好或通过编程屏蔽或旁路，即灰复正常。
2、为什么不能复位、编程、录放音？
答：请检查报警主机侧面开关与否拨到OFF位置，与否处在撤防状态；如开关拨到OFF位置，主机处在撤防状态（布防灯灭），则是输入错误，请重新输入。
3、在布防状态时，密码忘掉了，又不能复位怎么办？
答：先把开关拨到OFF位，然后再关断电源，从上电，布防灯灭，复位，即可回到出厂状态。
4、上电时通讯批示灯亮，是什么因素？
答：是正常现象，在设立了中心电话号码后，上电时会把系统重起报告发送到中心，如没有联网进中心，删除中心电话号码后就不亮了。
5、中心联网时想节约电话费，有警情时才上报中心，怎么办？
答：可设立为报告不传播（见4.14）,这样系统重新启动、设立、复位、布防、撤防、防区灰复等信息将不上传报警中心，只有报警信息上传中心，从而减少了拨号次数，减少99%联网电话费。
6、在启用远程控制时，电话玲响了两次，被报警主机给接了，很是不便，有无什么好办法？
答：请在把振玲次数（见4.16）设为8次，这样会好诸多，实在是不以便只有取消远程控制（见4.1）
附
产品质量保证
本产品将以产品编号和出厂日期为凭证，实行一年免费保修。在此期间有故障产品请与经销商联系或寄回我司，邮递费用由顾客承担，维修或更换费用由我司承担。凡因机械碰撞、运送不当，电压过高或操作不当而导致损坏产品不在保修范畴之内。
保修卡
顾客名称
顾客电话
顾客地址
购买日期
产品编号
购买地点
故障现象
维修记录
日期
安装资料
安装公司：_________________安装电话：_________________
安装员： _________________安装日期：_________________
安装员码：_________________保修日期：_________________
防区资料： 旁路状态 24小时防区 瞬时防区 延时防区
防区1_______________ □ □ □ □
防区2_______________ □ □ □ □
防区3_______________ □ □ □ □
防区4_______________ □ □ □ □
防区5_______________ □ □ □ □
防区6_______________ □ □ □ □
防区7_______________ □ □ □ □
防区8____________
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
