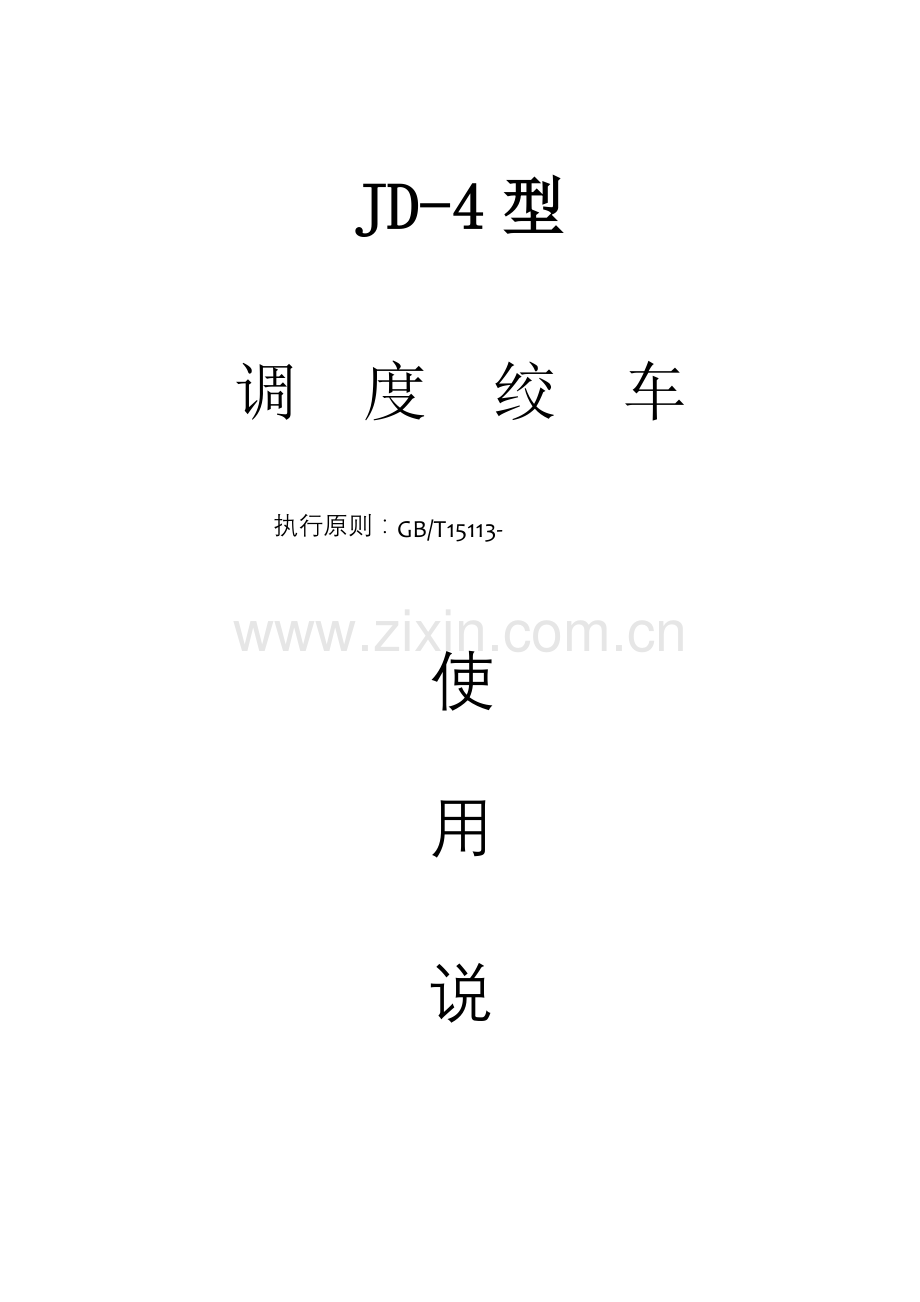

JD-4型

调 度 绞 车
执行原则：GB/T15113-

使
用

说
明
书

徐州矿山设备制造有限公司

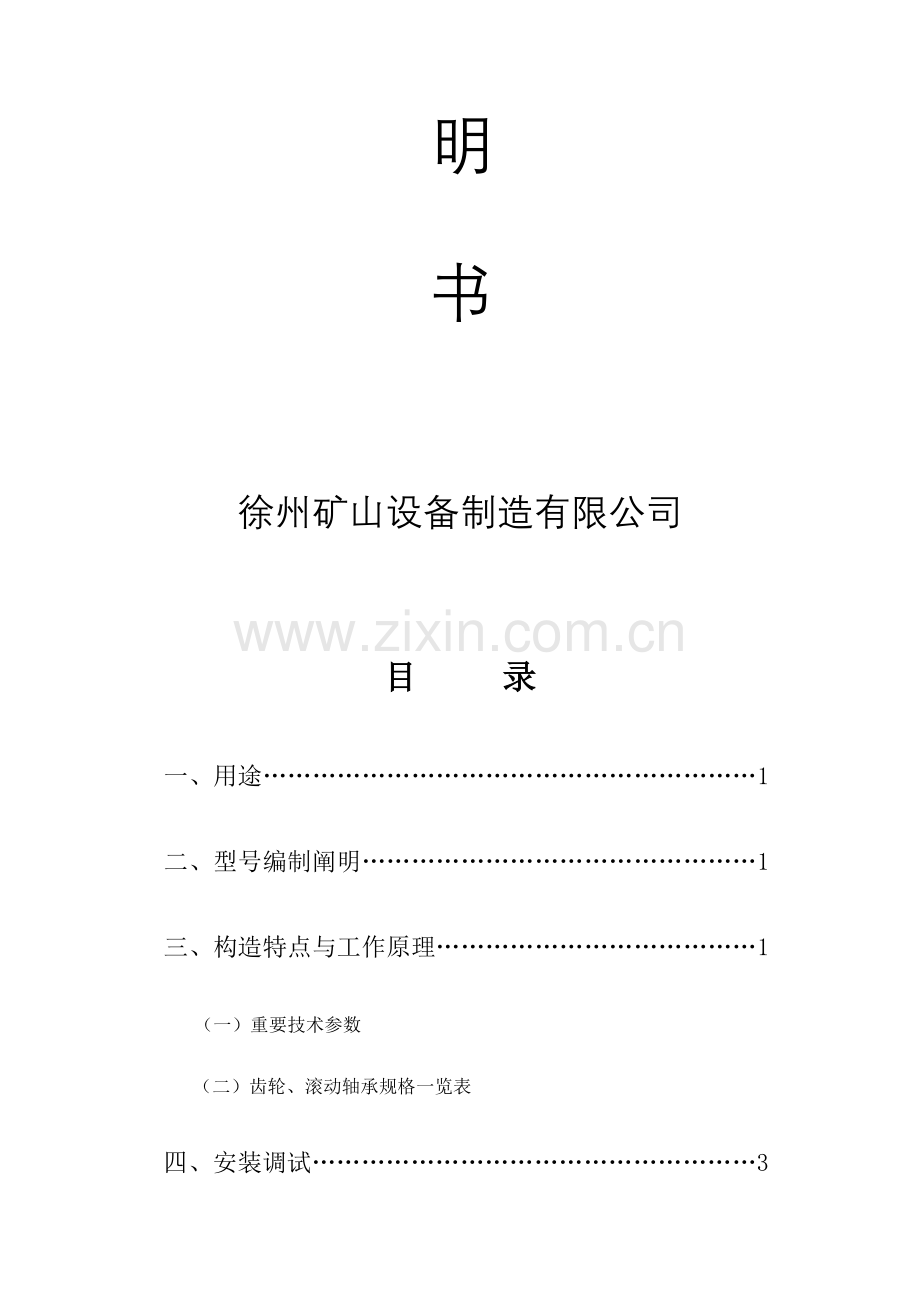

目 录

一、用途……………………………………………………1

二、型号编制阐明…………………………………………1

三、构造特点与工作原理…………………………………1

（一）重要技术参数

（二）齿轮、滚动轴承规格一览表

四、安装调试………………………………………………3

五、使用及操作……………………………………………3

六、保养与维护……………………………………………5

七、其 她………………………………………………5

（一） 电器配套件明细表

(二) 易损件明细表

（三） 顾客须知

八、附 图………………………………………………7

一、 用 途

JD-4型调度绞车重要用于煤矿井下调度矿车或辅助牵引之用，亦可用于矿山地面、冶金矿场或建筑工地等进行调度和其她运送工作。
绞车配有隔爆电气设备，可用于煤尘及瓦斯矿井中。绞车工作环境瓦斯和粉尘含量不得超过《煤矿安全规程》规定原则。绞车周边温度不得超过40℃，湿度不得超过95%，海拔高度不得超过1000米。
警示：1、绞车禁止用于载人与提高。
2、绞车禁止同步刹双闸。
3、绞车所配电器必要要有在有效期内安标证。

二、 型号编制阐明

绞车型号由产品名称代号、重要参数代号二某些构成。图示如下：
J D — □ □
更新改进代号(A、B、C…)
外层上钢丝绳静张力，10KN
调度绞车
卷杨机类

三、 构造特性及工作原理
（一） 构造特性：
绞车由电动机、卷筒装置、刹车装置、底座、护罩等部件构成。（依照顾客需要增长深度批示器装置）。绞车外形见附图1。
绞车采用一级差动轮系和一级定轴轮系进行传动，在行星传动中采用了浮动机构。左端支承在电机上，右端支承在支架上，深度批示器齿轮与卷筒上内齿轮相啮合，传动系统图见附图2。

（一）、重要技术参数

型 号
JD-4
外层最大静张力
（千牛）
40
外层绳速
（米/秒）
1.25
卷筒规格(毫米)
Φ580x600
容绳量(米)
650
钢丝绳直径(毫米)
22
型 号*
YBK2-280M-6
功 率(千瓦)
55
转 速(转/分)
980
电 压
依照顾客需要配备
外形尺寸 (毫米)
(长x宽x高)
2650x1965x2092
电力液压推动器
BYT1-180/12
绞车质量公斤
(涉及电机)
3650
隔爆型真空可逆磁力起动器
QBZ-120N
隔 爆 型
控制按钮
BZA10-5/36-3
*电机型号及电压如有特殊规定请在合同中注明。

（二）、齿轮、滚动轴承规格一览表
序号
名称
JD-4
数量
安装部位
1
电机齿轮
m=3 Z=40
1
电机轴
2
轴齿轮或小中心轮
m=3 Z=40
m=4.5 Z=16
1
支撑套
3
小行星轮
m=4.5 Z=34
3
小齿轮架
4
小内齿轮
m=4.5 Z=86
1
卷筒
5
双联齿轮或大中心轮
m=3 Z=36
m=6 Z=17
1
小齿轮架
6
大行星轮
m=6 Z=27
3
大齿轮架
7
大内齿轮
m=6 Z=73
1
卷筒
8
轴承
6217E (217E)
2
支撑套
9
滚子轴承
NJ236（42236）
1
左支撑盘
10
滚子轴承
NJ308（42308）
6
小行星轮
11
球轴承
16038（7000138）
1
大内齿轮
12
滚子轴承
NJ310E（42310）
6
大行星轮
13
球轴承
6232（232）
1
右支撑盘
14
球轴承
6228（228）
2
支架
15
内齿轮
m=3 Z=300
（如下为深度批示器传动系统）
1
卷筒
16
直齿轮
m=3 Z=35
1
轴
17
推力轴承
51206（8206）
1
丝杠
18
球轴承
6206（206）
2
丝杠箱体
19
大齿轮
m=2 Z＝37
1
丝杠
20
小齿轮
m=2 Z＝20
1
轴
21
球轴承
6204（204）
4
箱体
22
直齿轮
m=3 Z＝60
2
轴
23
直齿轮
m=3 Z＝17
1
轴
24
直齿轮
m=3 Z＝17
1
轴
25
球轴承
6205（205）
1
箱体

（二） 工作原理
电机齿轮与轴齿轮相连，轴齿轮带动小齿轮架上三个小行星轮旋转，小行星轮与小内齿轮啮合，三个小行星轮除了做自转外，还要环绕轴齿轮公转，即带动了小齿轮架旋转，小齿轮架与双联齿轮相联，从而使双联齿轮旋转，于是带动大行星轮转动，此时可有下列三种状态：
1. 如果左刹车闸刹住卷筒，右刹车闸松开，大内齿轮因与卷筒相联接， 故不旋转，大行星轮除做自传外，还要公转，同步通过大齿轮架带动右刹车制动轮旋转，重物因卷筒静止，被停留在某一位置，此为停止状态。
2. 如果左刹车闸松开，右刹车闸刹住制动轮，大行星轮只有自转，通过大内齿轮带动卷筒旋转起来，即可进行牵引，此时称为工作状态。
3. 如果启动电机使电机反转，称为工作下放状态。
在起动和停止时，以及在重物下放中为调节卷筒转速，可运用两刹车装置交替刹紧和松开进行调节。
（三） 刹车系统
绞车配备工作制动和安全制动装置，卷筒左端刹车具备工作制动和安全制动综合功能，采用隔爆型电力液压推动器、电磁力起动器控制和手动控制相结合；卷筒右端刹车为离合制动器。操作者通过控制左、右刹车来控制卷筒运转和停止。当绞车过载，断电或其他因素引起电流增大时都会通过磁力启动器限流热断电器装置使绞车电机及电力液压推动器电机断电，此时安全制动器进行紧急刹车，起到安全制动目。见附图5。
绞车工作制动和安全制动力矩为最大静力矩3倍（摩擦系数按0.35计算）。
绞车在工作运营状态时，禁止离合闸与工作闸同步刹紧！

四、安 装 调 试
绞车在安装后先进行空运转实验，使绞车正、反转各10—15分钟，确认无问题后再进行负荷试车。
绞车用于地面或井下时，必要牢固安装在地基上，地基图参见图3，安装地点应平整，便于操作与观测，正常运转时不得有明显振动，绞车在井下作暂时性安装时，可用地锚固定，并用木桩顶住。
绞车出绳应尽量与卷筒轴线保持垂直，以利排绳。
绞车在使用前应仔细检查其刹车装置，确认无误后方可正式投入使用。

五、使 用 及 操 作
（一） 普通规定：
1. 绞车司机必要理解本机性能，熟悉操作办法。
2. 钢丝绳静拉力不得超过规定数值，并不得用于运送人员。
（二） 操作前注意事项：
1. 检查钢丝绳接头与否牢固，支座螺栓和地脚螺栓与否完全紧固，绞车安装与否牢固。
2. 检查调节刹车机构使之达到灵活可靠。
3. 检查钢丝绳，不准有结节、扭绕现象，如果在一种节距内断丝超过10%，应予更换。
4. 电器某些应进行检查，电机和按钮应接地良好。
5. 检查行车轨道有无障碍物，以免牵引过程中发生事故。
（三） 操作办法：
本绞车操作简便，操作者只需控制按钮和操纵两只制动把手即可，详细操作规定和程序如下：
1. 操作适应集中精力，注意听清和看清信号和标志。
2. 操作时，一方面将左刹车刹住卷筒，使卷筒静止，将右刹车松开，此时可开动电机，离合制动轮空转，这时将右刹车逐渐刹住，左刹车逐渐松开，卷筒便开始旋转，即可进行牵引作业。
3. 当放下重物时，应松开右制动闸，并刹住左制动闸，启动电机使电机反转，使绞车进入运营状态，而后松开卷筒上制动闸，并刹紧离合闸。下放速度借对卷筒半制动而加以控制。
4. 要使牵引重物停止在某一位置时，交替操作两刹车闸即可实现。
5. 卷筒起动和停止时，速度须逐渐增长或减少，不容许急骤开车、停车，以防损坏
传动件。
在电机开动时，禁止两刹车闸同步刹紧，以防电机烧毁和主机内部受损伤或其她
意外事故。
6. 操作过程中发现响声不正常，启动、制动不灵，绞车卷筒、刹车片及轴承等温度急
激烈上升等异常状况时，必要停车检查，及时排除。
7. 钢丝绳在卷筒上要排列整洁，工作时不可全放完，在卷筒上至少应保存三圈。
8. 预定任务完毕后，应使右刹车装置处在松刹状态，切断电流，封闭开关，清除绞车上、电机上灰尘，加工表面涂以保护油，以防锈蚀。
（四） 注意事项：
1. 磁力起动器内装有综合保护器，用作过载、断相、短路、漏电闭锁保护，综合保护器刻度范畴从30～120A(200A)，顾客可依照自己实际状况进行调节，以发挥绞车按全制动器作用。
2. 交接班时，必要把本班不正常现象向下一班交待清晰，以便及时检查排除。

六、保 养 与 维 护
（一）保养
1. 本绞车内部选用HL—20或HL—30齿轮油，轴承处选用1号或2号钙钠基脂。
1. 润滑油不准混有污物、灰尘及水等杂质。
2. 润滑油工作温度不应超过800C。
（二）维护：
1. 新绞车在出厂前均已加有足够量润滑油（脂），不准再另多注油，以防甩油。但是隔爆型液压电力推动器须另加油。
2. 新绞车或大修后绞车，在运转三个月后，必要更换所有润滑油（脂），注油量不超过容腔1/3，同步将零件清洗干净。
3. 较长时间搁置不用绞车应放在通风防潮场合，裸露某些涂防锈脂以防锈蚀。
（三）修理：
1. 绞车必要依照实际状况安排小修和大修。按实际使用时间合计。普通小修周期为半年，大修周期为两年。
小修内容有：消除制动器故障，并将左右两刹车装置制动瓦对调使用，发现漏油时应更换油封等。
大修内容有：拆开所有零件，将零件清洗后，检查其磨损限度，更换或修复已磨损零件，更换各处润滑油，全面恢复绞车工作能力。
（四）常用故障与分析：
绞车工作时也许发生故障及消除办法如下表：
序号
故障现象
故障也许发生因素
故障消除办法
1
开机时电机不转或发出叫声
载荷过大或接触不良
停止运转使电机反转卸载或检查接线
2
机器跳动
安装不牢或地基不平
整顿地板或重新安装
3
机器声音不正常
零件装配不对的、零件磨损过多或联接松动
停车检查

七、其 她
绞车用于煤矿井下时，其配套电动机与电控设备必要符合《煤矿安全规程》规定。顾客更换电器时必要选用在有效期内具备煤安标志产品。
（一） 电器配套件明细表
序号
名 称
JD-4
数量
备注

1
矿用隔爆型真空可逆磁力起动器
QBZ-120N
1
顾客自备
2
矿用隔爆型
控制按钮
BZA10-5/36-3
1
顾客自备
3
矿用隔爆型三相异步电动机
YBK2-280M-6
1

4
电力液压推动器
BYT1-180/12
1

(二) 易损件明细表
代号或规格
名称
材料
Y4-217-2
刹车片
半金属摩擦材料
(石棉带)
PD130X160X12
油封
成品
PD160X190X15
油封
成品
PD240X280X18
油封
成品

（三）顾客须知
1. 隔爆型磁力起动器与隔爆型电力液压推动器使用电压有380/660/1140伏，订货时可依照本单位实际用电状况提出详细规定。
2. 绞车卷筒直径为580毫米，如卷筒直径需要不不大于710毫米或需要座椅、深度批示器装置，请在订货合同中注明。

八、附 图

附图1 绞车外形图

附图2 传动系统图

附图3绞车地基图

附图4 电器原理图

附图5绞车制动系统图
