桩基综合重点工程综合标准施工用电专业方案.doc

xxxxxxxx桩基工程

施

工

用

电

方

案

编制：
审核：

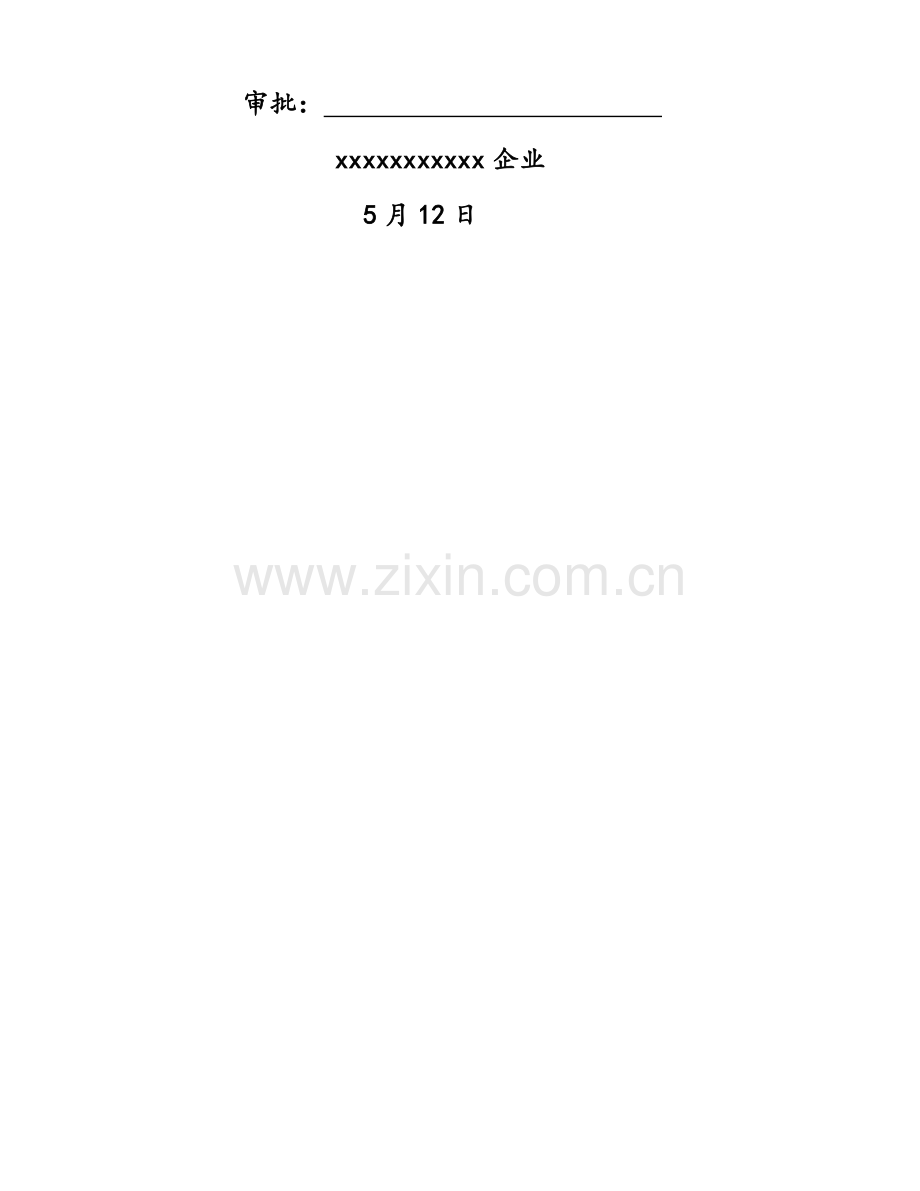

审批：
xxxxxxxxxxx企业
5月12日

目 录

一、工程概况 - 2 -
二、编制依据 - 2 -
三、场地情况 - 2 -
四、线路布设 - 2 -
五、施工现场机械设备用电表： - 3 -
六、用电注意事项 - 3 -
七、施工现场电力管理图 - 4 -
八、电器装置选择 - 4 -
九、电器装置使用和维护 - 5 -
十、工地照明 - 5 -
十一、接地和防雷 - 6 -
十二、电气防火方法 - 7 -
十三、电工岗位职责 - 7 -

一、工程概况
1、拟建物包含2栋主楼（23～24层）、裙楼及地下室等。地下室层数为四层，地下室和一期地下室（2层）连通，地下室及裙楼基础采取钻孔灌注桩。
2、本工程基坑南侧、北侧和西侧采取排桩+三层钢筋混凝土内支撑，局部采取双排桩加强，东侧采取钢管桩+斜锚杆复合喷锚支护。基坑周围筏板厚均为1.0m，基坑底标高为-19.4m，开挖深度为为18.1m。主楼筏板基础厚度为2.5m，基坑底标高为-20.9m，开挖深度为19.6m。
二、编制依据
1、建筑施工安全检验标准JGJ59-99
2、施工现场临时用电安全技术JGJ46-
3、电气装置安装工程电缆线路施工及验收规范GB50168-92
4、电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-92
5、电气装置安装工程电气设备交接试验标准GB50150-92
6、建筑电气安装工程质量检验评定标准GBJ303-88
7、工业企业照明设计标准GB50034-92
三、场地情况
工地现场甲方提供临时电源接入点在施工场地东面围墙上，分别为甲方提供一个电源配电箱。办公区及生活用电由甲供电源引入。
四、线路布设
因为本工程采取旋挖钻机施工，没有大功率用电设备，总耗电量不是很大，甲方提供一个总配电箱，在总电箱里分出一个一级配电柜，从该一级配电箱引出三个二级配电箱，以确保施工西南面和北面用电互不干扰，且能满足用电需要，一级配电箱引入干线大致划分以下：
（1）第一条干线：从甲方办公室旁一级配电箱沿南面院墙敷设50mm2电缆到南边洗车槽边设置一个二级配电箱，关键供1#机钻孔施工泥浆泵使用。
（2）第二条：在一级配电箱用钢筋架设1根25mm2，电力电缆进入B#楼塔楼旁二级配电箱，关键供3#机钻孔施工泥浆泵使用。
（3）第三条干线，从东面一级配电箱沿东面院墙敷设一根50mm2电缆进入A座塔楼旁二级配电箱，关键供钢筋笼制作和生活区使用。
五、施工现场机械设备用电表：
施工机具
台数
功率（KW）
备 注
钢筋切断机
1
6.5×1=6.5

泥浆泵
3
22×3=66

钢筋弯曲机
1
9.5×1=9.5

电焊机
6
8×6=48

办公室和宿舍
/
20

总功率（KW）
/
150

六、用电注意事项
1、线路走法
照明用电采取单相式，动力用电采取三相五线制，各动力线路均穿钢管靠围墙沿电缆沟敷设。照明用电均沿墙穿PVC管敷设，敷设要求走线明确，线间间距不少于30cm。走线要求横平竖直、PVC管要求用管卡固定，对大功率电动机均设单线，严禁在大功率电动机上乱接乱搭，为确保工程夜间施工照明，除移动配电柜线路按实际情况进行架空敷设外，其它楼层各用电线路均沿墙穿钢管向上延伸严禁各层大功率电机电线裸露敷设。
2、固定方法
（1）照明线路：穿PVC管沿墙用管卡固定在墙上。
（2）配电柜根本：沿建筑物边线设置。
（3）大功率电动机根本：穿钢管埋入地面下。
（4）地下室照明：穿PVC管沿墙用管卡固定于墙上。
（5）室外照明：架空敷设。
3、用电安全方法
（1）制订严格用电规章制度，用电责任到人并设置现场电力管理图。
（2）对电工实施考评，各电工必需持证上岗。
（3）严禁现场私拉乱接，发觉后给予清理出场。
（4）对各固定配电柜及临时配电柜均进行上锁，严禁各施工人员（非电工）开启配电柜锁具。
（5）在各配电柜上设置醒目危险标志。
（6）现场严禁烧电炉取暖。
（7）机电工长对电工进行定时教育培训以提升电工操作水平。
七、施工现场电力管理图
为确保本工程准期保质、保安全完成，做到工地无安全事故对现场用电确定由项目经理为领导电力管理系统以下：
项目经理
电 工
项目机电工长

八、电器装置选择
⒈配电箱、开关箱内电器设备必需可靠完好，不准使用破损、不合格电器。熔断器熔体应和用电设备容量相适应。
⒉总配电箱或分配电箱均应装设总闸隔离开关和分路隔离开关，总熔断器和分路熔断器（或总自动开关和分路自动开关）；和漏电保护器（若漏电保护器同时含有过负荷和短路保护功效，则可不设分路熔断器或分路自动开关）。
⒊每台设备应有独立开关箱、实施一机一闸制，严禁用一个电器开关直接控制二台及二台以上用电设备（含插座）。
⒋现场用电设备除做保护接零外，全部必需在设备负荷线首端处安装漏电保护器。
⒌购置漏电保护器必需是国家定点生产厂或经过相关部门正式认可产品。
⒍对新购置或搁置已久重新使用和使用30天以上漏电保护器应认真检验其特征，发觉问题立即修理或更换。
⒎使用于潮湿和腐蚀介质场所漏电保护器应采取防溅型产品。
⒏手动闸刀开关只许可用于控制照明电路和容量小于5.5kw动力电路作直接开启。容量大于5.5kw动力电路应采取自动开关电器或降压起动装置控制。
九、电器装置使用和维护
⒈全部开关箱门应配锁，专员负责，开关箱应标明用途所控设备。
⒉配箱、开关箱每个月检验维修一次，必需由专业电工进行。电工必需按要求穿戴好防护用具和使用绝缘工具。
⒊送电操作过程：总配电箱----分配电箱----开关箱；
停电操作过程：开关箱----分配电箱----总配电箱（特殊情况除外）。
⒋施工现场停电一小时以上时，应切断电源，锁好开关箱。
⒌配电箱、开关箱内不得放置任何杂物，并应保持清洁。
⒍熔断器熔体（保险丝）更换时，严禁用不符合规格熔体或其它金属裸线替换。
十、工地照明
⒈在一个工作场所内，不得只装设局部照明。
⒉在正常湿度时，选择开启式照明器（通常灯具）。
⒊在潮湿或尤其潮湿场所，选择密闭型防水防尘照明器或配有防水灯头开启式照明器。
⒋对有爆炸和火灾危险场所，必需安装和危险场所等级相适应照明器。
⒌在振动较大场所，选择防振型照明器。
⒍照明器具和器材质量应合格，不得使用绝缘老化工破损器具和器材。
⒎在特殊场所照明应使用安全电压照明器，在潮湿和易触及带电体场所电压小于24V，在尤其潮湿场所和导电良好地面或金属器内工作照明灯电压不得大于12V。
⒏在单相及二相线路中零线和相线截面相同；在三相四线制线路中，当照明灯为白炽灯时，零线截面为相线二分之一，当照明灯具为气体放电灯或逐相切断三相照明电路中零线截面按最大负荷相电流选择。
⒐照明灯具金属外壳必需做保护零。单相照明回路开关箱（板）内必装设漏电保护器，实施左零右火制。
⒑室外灯具距地面不得低于3m，室内不低于2.5m。
⒒罗口灯头绝缘外壳不得有损伤和漏电，火线（相线）应接在中心触头上，零线接在罗口相连一端。
⒓暂设工程灯具宜采取拉线开关，拉线开关距地面2～3m，其它开关距地面高度为1.3m，和出入口水平距离为0.15～0.20m。严禁将插座和搬把开关靠近装设，严禁在床上装设开关。
⒔电器、灯具相线必需经开关控制，不得将相线直接引入灯具；
十一、接地和防雷
1、保护零线除必需在总配电箱处反复接地外，还必需在配电线路中间和末端处做反复接地，且每一组反复接地电阻应小于10欧姆。
2、施工现场全部用电设备，除保护零线外，必需在设备负荷线首端处设置漏电保护装置，漏电工作电流小于30Ma，动作时间小于0.1s。
3、电气设置采取专用黄绿双色线做保护接零，此线严禁经过工作电流。
4、施工现场内起重机等机械设备，若在相邻建筑物、结构物防雷装置保护范围以外，则必需安装防雷装置，且全部防雷装置接地电阻不得大于10欧姆。
5、在雨季到来之前，全部用电设备均要做绝缘及反复接地摇测（包含行灯变压器），合格后方准使用，统计在案备查。
6、全部配电箱（不分级）均应用防雨顶盖。
7、露天焊接遇雨时停止工作，焊接应有防雨设施。
8、雨季用潜水泵排水时，周围30m内严禁站人行走，预防漏电开关动作不灵发生危险。

十二、电气防火方法
1.有配电箱、电气设备周围不得有易燃易爆物品，且有必需防护通道。
2.有节点应根据规程要求接法连接，不得有虚接等现象。
3.教育电工知道扑灭火灾方法，并设兼职消防员。
4.电箱、电气设备周围应配置足够电气灭火器材。
5.焊工作业时必需经安全员同意签认实施“用火证”制度，并设专业看火，备足灭火器材。
6、施工现场未经同意，严禁使用电炉、喷灯、电热器具等，或经同意后指定场所范围内使用。
7、油漆、油料库房照明应使用防火灯具开关。
十三、电工岗位职责
1、必需持证上岗；
2、掌握安全用电基础知识和现场全部设备性能；
3、检验、维修、使用设备前必需按要求穿戴和配置好电工所需劳动防护用具。
4、每日负责现场用电设备、负荷线、保护零线、配电箱等用电设备安全检验和维护，发觉问题立即处理，并做好情况统计，向上级领导汇报。
5、每个月对施工现场电缆进行一次绝缘测试，对现场反复接地电阻测试一次，逢雨、雪天应增加测试，并做好统计。
6、遵守现场各项用电管理制度。
7、对施工现场违章用电现象有权阻止。
8、按时完成领导交办施工任务，有权拒绝违章操作。
