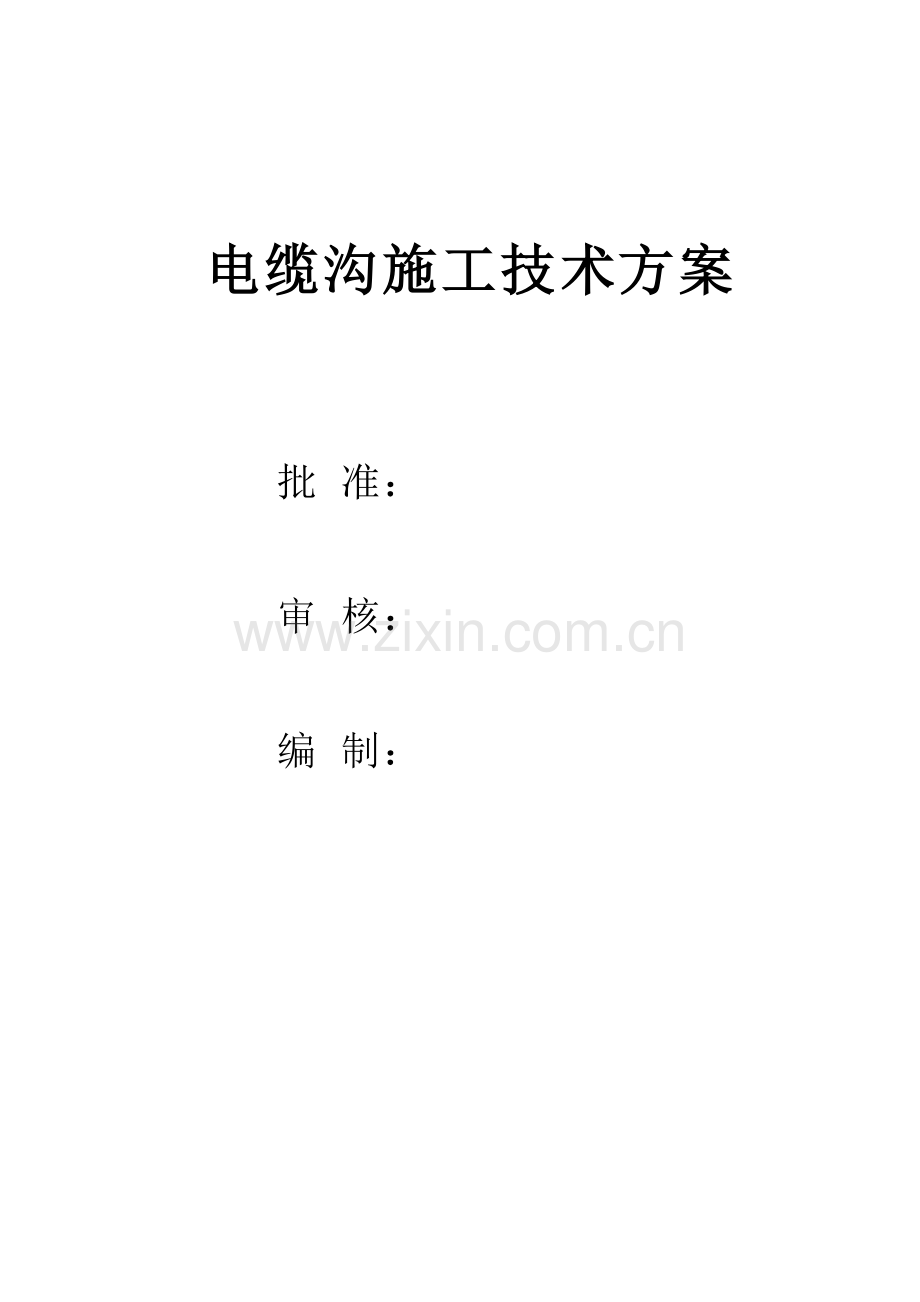

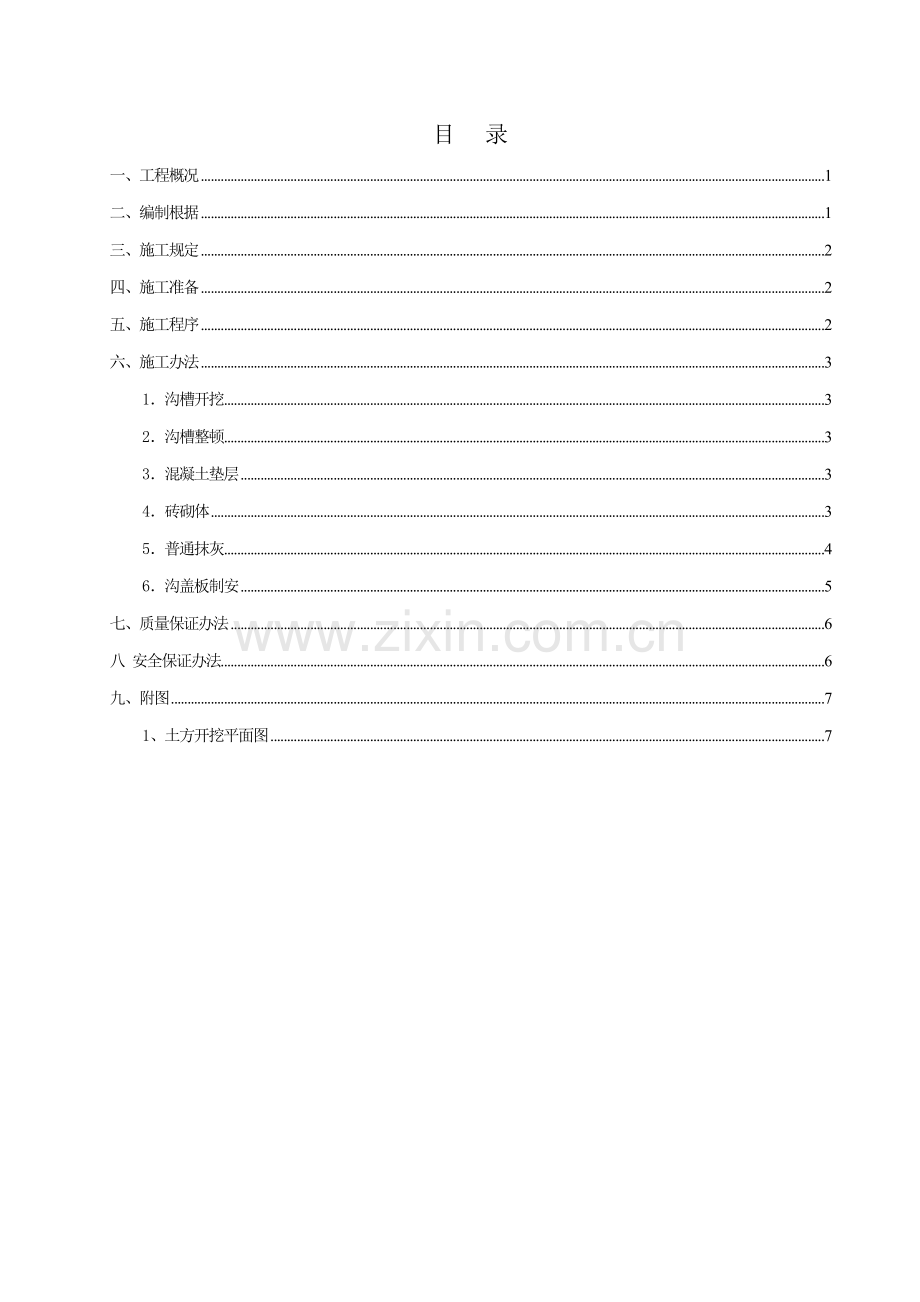

1、电缆沟施工技术方案批 准:审 核:编 制:目 录一、工程概况1二、编制根据1三、施工规定2四、施工准备2五、施工程序2六、施工办法31沟槽开挖32沟槽整顿33混凝土垫层34砖砌体35普通抹灰46沟盖板制安5七、质量保证办法6八 安全保证办法6九、附图71、土方开挖平面图7一、工程概况本次电缆沟施工总长416m,其中需新建电缆沟224米,电缆沟采用M7.5水泥砂浆砌MU10混凝土实心砖。沟底均为C15混凝土垫层。二、编制根据1.1 招标文献及我单位进一步现场踏勘所掌握状况和资料;1.2 我单位既有施工技术、管理水平和机械设备配备能力及从事道路排水工程建设经验。1.3 工程测量规范GB50026-
2、931.4 建筑工程施工质量验收统一原则GB50300-三、施工规定1、一方面由测量队进行施工放样。然后施工班组将施工过程中所需用水、电及机械安装到位。2、所有电缆沟道垫层采用C15混凝土现浇100mm厚,沟壁采用M7.5水泥砂浆砌MU10混凝土实心砖,砂浆采用圆盘搅拌机拌拌制,砌筑办法采用一顺一丁法砌筑。内侧用1:2水泥砂浆抹面20厚,外侧从沟顶抹至地面下100mm。3、电缆沟每隔50m设伸缩缝一道,缝宽40mm。4、电缆沟道转弯处异形盖板按实际尺寸放样制作,配筋不少于沟直线段盖板配筋。5、进行电缆沟外侧回填时,应分层压实,分层厚度为300mm,同步电缆沟内侧应设支撑,防止打夯机压实时导致沟
3、壁坍塌。6、电缆沟内预埋通长扁铁应每隔20m左右与主接地网连接,且应保证每条通长接地扁铁不少于两处与主地网连接。四、施工准备1、施工技术资料准备组织关于技术人员认真研究招标文献,解决对文献中存在凝问,认真学习有关规范、原则和作业指引书,明确技术规定和质量目的,贯彻技术交底制度,对员工分级进行安全办法质量级别及技术保证办法交底,从技术上为工程顺利开工做好充分准备。2、材料准备施工前应做好钢筋、砂、碎石、水泥、砖、镀锌扁铁及镀锌角钢采购,并应提前筹划采购到位。五、施工程序施工准备 测量放样 沟槽开挖 沟槽整顿 垫层浇筑 沟壁实心砖砌筑 砖沟壁抹灰 沟盖板制安六、施工办法1沟槽开挖先由测量班按有关文
4、献放出沟槽开挖边线,所有电缆沟埋深均不大于500m,因此开挖过程中不需放坡。由于开挖区域位不拟定与否有管线,同步又位于绿化草坪区域,故采用人工进行土方开挖。2沟槽整顿因工期较紧,近期雨天较多,因此边开挖边进行基槽清理,清理前应由测量班重新放出基槽轴线,再用化学线拉直来校核沟槽宽与否符合设计规定。同步在电缆沟轴线位置每个3m打一根钢筋,用水准仪复核沟底高程及平整度,并用油漆标在钢。如浮现欠挖,则采用人工用铁撬或锄头补挖到位,如有超挖,则用石碴回填至设计高程并用蛙式夯机分层夯实。待业主验收合格后再进行垫层浇筑。3混凝土垫层电缆沟槽经验收合格后,即进行垫层混凝土浇筑,所有沟道垫层均采用C15素混凝土
5、100mm厚,两边超过沟壁外侧100mm。浇筑过程中必要严格按照测量标记高程控制点来进行,保证垫层浇筑平整度。4砖砌体 1)施工前准备 砖块应按规定质量原则及出厂合格证进行验收,验收时一方面应从外观上进行检测,然后按照取样规范和设计规定,随机取样进行实验检测。 砖进场后,需按指定地点进行分类整洁堆放,堆放地必要平整,并有排水办法。 砌筑前,应先将底板面清理干净,然后按图纸放出轴线,并立好皮数杆。2)施工办法 砌筑时,应先清除砌块表面杂物,保证清洁,从转角或定位处开始砌筑,两侧墙体应同步砌筑。砖砌体组砌办法采用三顺一丁法,即三皮顺砖与一皮丁砖相间,上下皮顺砖间竖缝错开1/2砖长,上下皮顺砖与丁砖
6、间竖缝错开1/4砖长。内外搭砌,灰缝应横平竖直,厚薄均匀。水平灰缝厚度宜为10mm,但不应不大于8mm,也不应不不大于12mm。砌筑过程中采用铺浆法砌筑,铺浆长度不得超过750mm。砌体灰缝应做到横平竖直,所有灰缝均应填铺砂浆。水平灰缝砂浆饱满限度不得低于90%,竖直灰缝砂浆饱满限度不得低于80%,禁止用水冲灌灰缝。竖向灰缝不得浮现透明缝、瞎缝和假缝。砖砌体施工暂时间断处补砌时,必要将接槎处表面清理干净,浇水湿润,并填实砂浆,保持灰缝平直。对墙体表面平整度和垂直度、灰缝均匀限度及砂浆饱满度等,应随时检查并校正所发现偏差。在砌完每一段后,应校核墙体轴线位置偏移、墙顶标高、垂直度、表面平整度、预留
7、洞口尺寸和水平灰缝平整度。5普通抹灰1)施工规定砖砌沟壁经验收合格后,开始抹灰前准备工作,即将基层表面尘土、污垢、油污清理干净,并洒水润湿。抹灰应分层进行,一方面进行墙体找平。抹灰所用材料品种和性能应符合设计规定。水泥凝结时间和安定性复验应合格,砂浆配合比应符合设计规定。抹灰层与基层之间及各抹灰层之间必要粘结牢固,抹灰层应无脱层、空鼓,面层应无爆灰和裂缝。抹灰层表面应光滑、干净颜色均匀、接槎平整。抹灰立面垂直度和表面平整度均不得不不大于4mm。2)施工办法底灰和中层灰用1:2.5水泥砂浆或水泥混合砂浆涂抹,并用模板搓平呈毛面。在砂浆终凝之前,表面用扫帚扫毛。墙面抹灰层应分层施工,分层刮糙每层厚
8、度控制在7-9mm,上层抹灰应待底层砂浆达到一定强度,并吸水均匀后进行。墙面刮糙完毕后,抹水泥砂浆面层,厚度为6-8mm。操作时先将墙面湿润,然后用砂浆薄刮一遍使其与中层砂浆粘结,紧跟着抹第二遍,达到规定厚度,用压尺刮平找直,待其水份略干后,用铁抹子压实压光。施工过程中应严格控制水泥砂浆配合比及水灰比。6沟盖板制安沟盖板由公司自己预制。沟盖板规格尺寸为1000mm*500mm*100mm。预制前先在公司拌合站旁边清出一块空地,整平并碾压密实,然后浇筑10cm厚混凝土地坪作为预制场地用。待地坪混凝土疑固后,再搭设预制加工棚。钢筋制安:钢筋是由8纵向筋和6横向筋构成双层筋,钢筋保护层为20mm。混
9、凝土浇筑:混凝土采用C25商品混凝土,由砼罐车运至浇筑位置,再由人工用手推车将料铲进制作好模型内,然后用小型手提式振捣器进行振捣,待振捣密实后再用专制滚筒来回滚动多次,再运用滚起原浆一次抹光,禁止在表面撒干水泥粉。沟盖板在安装过程中应按照图纸规定两端应超过沟壁50mm,盖板面层应平缓均匀,两侧棱角整洁一致,不得有翘角和摇晃现象。每一块盖板必要安装稳固后才容许进行下块安装。板与板之间拼缝应严密。七、质量保证办法(1)、严格按照招标文献进行施工。(2)、组织现场施工人员进行施工方案及办法交底,并按所拟定施工方案及办法组织施工。(3)、严格遵守和执行现行关于施工和验收规范,质量检查及评估原则。(4、
10、严格执行原材料进场合格证制度和抽样检查,搞好原材料追踪管理。(5)、实行以三级工程检查验收为中心有效质量控制体系,相应建立一系列管理制度。“三检”制度即班组自检、施工员复检、质安部终检,“三检”合格后才干进行下道工序施工。(6)、搞好测量控制,注重定位放样。先放样后校核,无误后方能继续施工。(7)、各专业工种之间实行交接验罢手续。(8)、现场施工技术人员及值班员必要认真负责,并做好施工记录,做到工程完,资料齐全。八 安全保证办法坚决树立“安全第一、防止为主”安全生产指引思想。必要搞好“三级”安全教诲,组织施工人员进行上岗前学习关于安全操作规程规定,使每个人都可以懂得安全操作规程和自已安全施工职
11、责。设立专职安全员,负责整个现场安全检查工作。每段基槽挖成后,应在周边2m位设立安全防护栏。建立一套安全工作奖罚制度,定期进行检查,奖好罚差。认真进行安全技术教诲和安全技术交底,提高现场施工人员自我保护能力。加强机械设备维护、检查保养,机电设备由专人操作,现场合有电器要装漏电开关,认真遵守用电规则,禁止超负荷作业。凡在工地施工作业员工都必要佩戴安全帽,不准穿拖鞋和带小孩进入工地。加强员工安全意识教诲工作,提高员工安全意识,让“安全第一,防止为主”思想进一步全体人员心中,认真做到“不伤害自己,不伤害她人、不被她人伤害”,保证工程“零”事故安全目的实现。九、附图1、土方开挖平面图备注:1、红色直线
12、所示为新建电缆沟2、绿色直线所示为原有电缆沟她们继续往前走。走到了沃野,她们决定停下。被打巴掌那位差点淹死,幸好被朋友救过来了。被救起后,她拿了一把小剑在石头上刻了:“今天我好朋友救了我一命。”一旁好奇朋友问到:“为什么我打了你后来你要写在沙子上,而当前要刻在石头上呢?”另一种笑笑回答说:“当被一种朋友伤害时,要写在易忘地方,风会负责抹去它;相反如果被协助,咱们要把它刻在心灵深处,任何风都抹不去。”朋友之间相处,伤害往往是无心,协助却是真心。在寻常生活中,就算最要好朋友也会有摩擦,也会由于这些摩擦产生误会,以至于成为陌路。情谊深浅,不但在于朋友对你才干钦佩到什么限度,更在于她对你弱点容忍到什么
