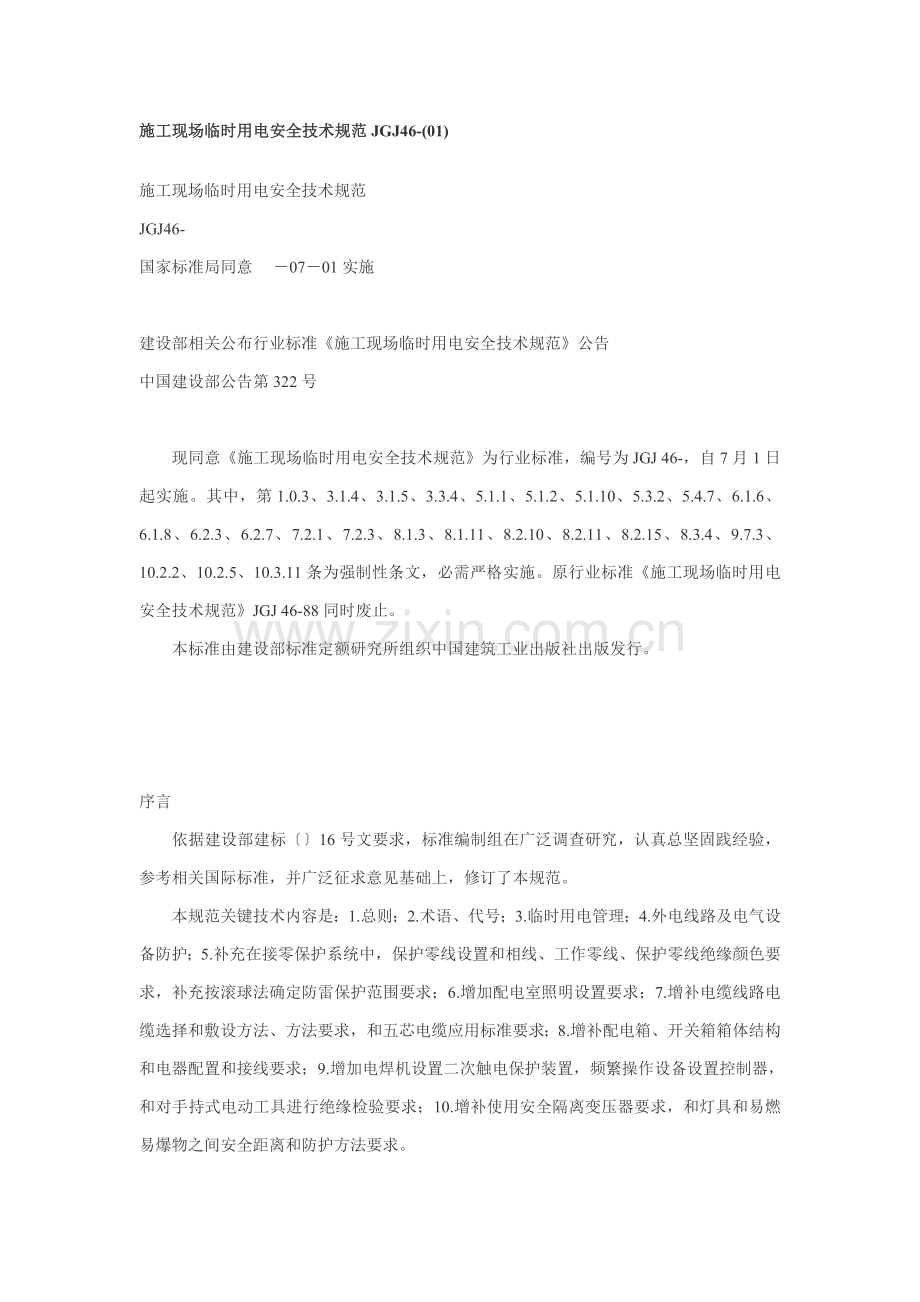

1、施工现场临时用电安全技术规范JGJ46-(01) 施工现场临时用电安全技术规范JGJ46-国家标准局同意 0701实施建设部相关公布行业标准施工现场临时用电安全技术规范公告中国建设部公告第322号现同意施工现场临时用电安全技术规范为行业标准,编号为JGJ 46-,自7月1日起实施。其中,第1.0.3、3.1.4、3.1.5、3.3.4、5.1.1、5.1.2、5.1.10、5.3.2、5.4.7、6.1.6、6.1.8、6.2.3、6.2.7、7.2.1、7.2.3、8.1.3、8.1.11、8.2.10、8.2.11、8.2.15、8.3.4、9.7.3、10.2.2、10.2.5、10.3
2、.11条为强制性条文,必需严格实施。原行业标准施工现场临时用电安全技术规范JGJ 46-88同时废止。本标准由建设部标准定额研究所组织中国建筑工业出版社出版发行。序言依据建设部建标16号文要求,标准编制组在广泛调查研究,认真总坚固践经验,参考相关国际标准,并广泛征求意见基础上,修订了本规范。本规范关键技术内容是:1.总则;2.术语、代号;3.临时用电管理;4.外电线路及电气设备防护;5.补充在接零保护系统中,保护零线设置和相线、工作零线、保护零线绝缘颜色要求,补充按滚球法确定防雷保护范围要求;6.增加配电室照明设置要求;7.增补电缆线路电缆选择和敷设方法、方法要求,和五芯电缆应用标准要求;8.

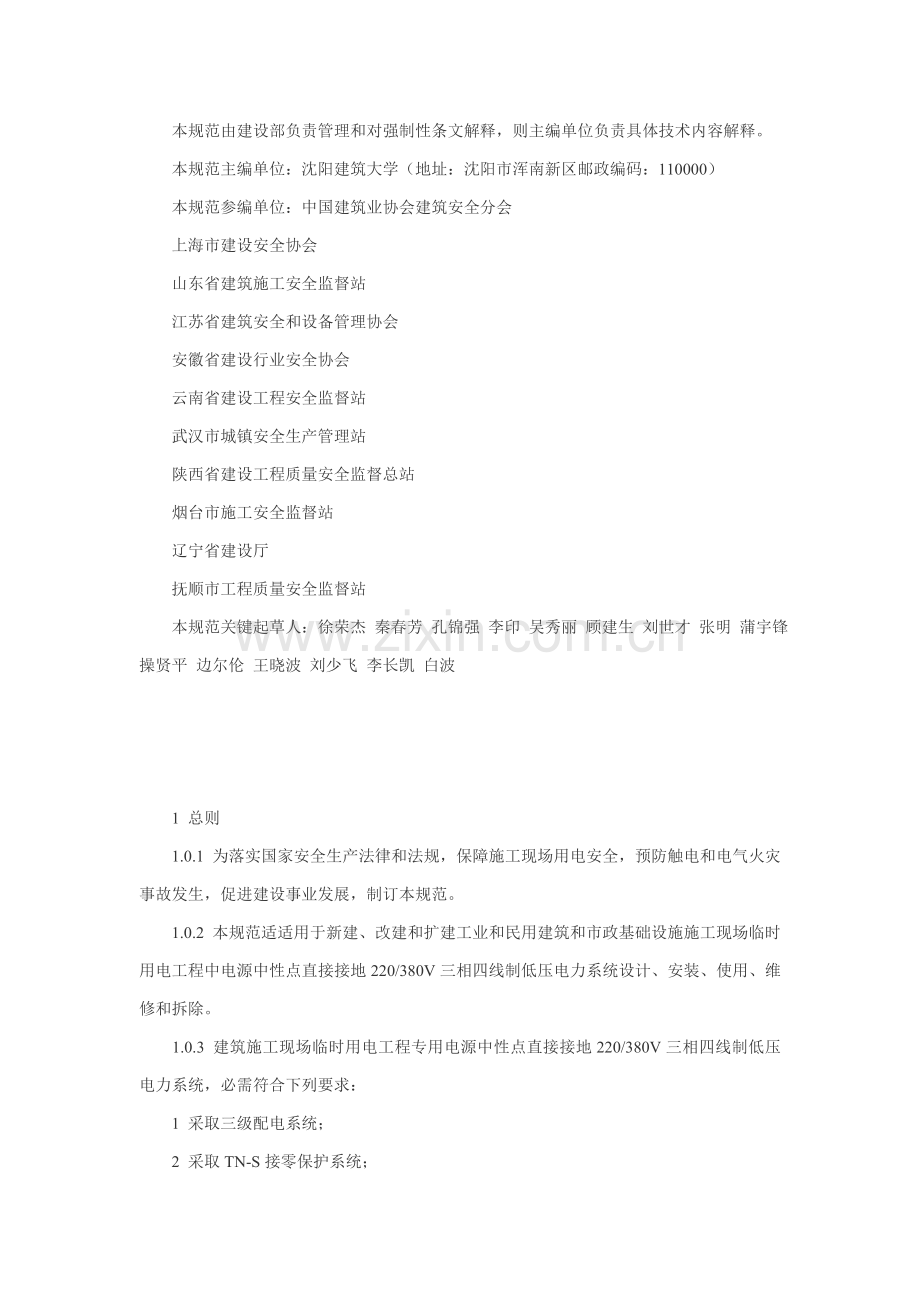

3、增补配电箱、开关箱箱体结构和电器配置和接线要求;9.增加电焊机设置二次触电保护装置,频繁操作设备设置控制器,和对手持式电动工具进行绝缘检验要求;10.增补使用安全隔离变压器要求,和灯具和易燃易爆物之间安全距离和防护方法要求。本规范由建设部负责管理和对强制性条文解释,则主编单位负责具体技术内容解释。本规范主编单位:沈阳建筑大学(地址:沈阳市浑南新区邮政编码:110000)本规范参编单位:中国建筑业协会建筑安全分会上海市建设安全协会山东省建筑施工安全监督站江苏省建筑安全和设备管理协会安徽省建设行业安全协会云南省建设工程安全监督站武汉市城镇安全生产管理站陕西省建设工程质量安全监督总站烟台市施工安全监
4、督站辽宁省建设厅抚顺市工程质量安全监督站本规范关键起草人:徐荣杰 秦春芳 孔锦强 李印 吴秀丽 顾建生 刘世才 张明 蒲宇锋 操贤平 边尔伦 王晓波 刘少飞 李长凯 白波1 总则1.0.1 为落实国家安全生产法律和法规,保障施工现场用电安全,预防触电和电气火灾事故发生,促进建设事业发展,制订本规范。1.0.2 本规范适适用于新建、改建和扩建工业和民用建筑和市政基础设施施工现场临时用电工程中电源中性点直接接地220/380V三相四线制低压电力系统设计、安装、使用、维修和拆除。1.0.3 建筑施工现场临时用电工程专用电源中性点直接接地220/380V三相四线制低压电力系统,必需符合下列要求:1 采
5、取三级配电系统;2 采取TN-S接零保护系统;3 采取二级漏电保护系统。1.0.4 施工现场临时用电,除应实施本规范要求外,尚应符合国家现行相关强制性标准要求。2 术语、代号2.1 术语2.1.1 低压 low voltage交流额定电压在1 kV及以下电压。2.1.2 高压 high voltage交流额定电压在1 kV以上电压。2.1.3 外电线路 external circuit施工现场临时用电工程配电线路以外电力线路。2.1.4 有静电施工现场 construction site with electrostatic field存在因摩擦、挤压、感应和接地不良等而产生对人体和环境有害静
6、电施工现场。2.1.5 强电磁波源 source of powerful electromagnetic wave辐射波能够在施工现场机械设备上感应产生有害对地电压电磁辐射体。2.1.6 接地 ground connection设备一部分为形成导电通路和大地连接。2.1.7 工作接地 working ground connection为了电路或设备达成运行要求接地,如变压器低压中性点和发电机中性点接地。2.1.8 反复接地 iterative ground connection设备接地线上一处或多处经过接地装置和大地再次连接接地。2.1.9 接地体 earth lead埋入地中并直接和大地接触
7、金属导体。2.1.10 人工接地体 manual grounding人工埋入地中接地体。2.1.11 自然接地体 natural grounding施工前已埋入地中,可兼作接地体用多种构件,如钢筋混凝土基础钢筋结构、金属井管、金属管道(非燃气)等。2.1.12 接地线 ground line连接设备金属结构和接地体金属导体(包含连接螺栓)。2.1.13 接地装置 grounding device接地体和接地线总和。2.1.14 接地电阻 ground resistance接地装置对地电阻。它是接地线电阻、接地体电阻、接地体和土壤之间接触电阻和土壤中散流电阻之和。接地电阻能够经过计算或测量得到它
8、近似值,其值等于接地装置对地电压和经过接地装置流入地中电流之比。2.1.15 工频接地电阻 power frequency ground resistance按经过接地装置流入地中工频电流求得接地电阻。2.1.16 冲击接地电阻 shock ground resistance按经过接地装置流入地中冲击电流(模拟雷电流)求得接地电阻。2.1.17 电气连接 electric connect导体和导体之间直接提供电气通路连接(接触电阻近于零)。2.1.18 带电部分 live-part正常使用时要被通电导体或可导电部分,它包含中性导体(中性线),不包含保护导体(保护零线或保护线),按通例也不包含工
9、作零线和保护零线合一导线(导体)。2.1.19 外露可导电部分 exposed conductive part电气设备能触及可导电部分。它在正常情况下不带电,但在故障情况下可能带电。2.1.20 触电(电击) electric shock电流流经人体或动物体,使其产生病理生理效应。2.1.21 直接接触 direct contact人体、牲畜和带电部分接触。2.1.22 间接接触 indiret contact人体、牲畜和故障情况下变为带电体外露可导电部分接触。2.1.23 配电箱 distribution box一个专门用作分配电力配电装置,包含总配电箱和分配电箱,如无特指,总配电箱、分配电
10、箱合称配电箱。2.1.24 开关箱 switch box末级配电装置通称,亦可兼作用电设备控制装置。2.1.25 隔离变压器 isolating transformer指输入绕组和输出绕组在电气上相互隔离变压器,用以避免偶然同时触及带电体(或电绝缘损坏而可能带电金属部件)和大地所带来危险。2.1.26 安全了变压器 safety isolating transformer为安全特低电压电路提供电源隔离变压器。它输入绕组和输出绕组在电气上最少由相当于双重绝缘或加强绝缘绝缘隔离开来。它是专门为配电电路、工具或其它设备提供安全特低电压而设计。2.2 代号2.2.1 DK电源隔离开关;2.2.2 H照
11、明器;2.2.3 L1、L2、L3三相电路三相相线;2.2.4 M电动机;2.2.5 N中性点、中性线、工作零线;2.2.6 NPE含有中性和保护线两种功效接地线,又称保护中性线;2.2.7 PE保护零线,保护线;2.2.8 RCD漏电保护器,漏电断路器;2.2.9 T变压器;2.2.10 TN电源中性点直接接地时电气设备外露可导电部分经过零线接地接零保护系统;2.2.11 TN-C工作零线和保护零线合一设置接零保护系统;2.2.12 TN-C-S工作零线和保护零线前一部分合一,后一部分分开设置接零保护系统;2.2.13 PN-S工作零线和保护零线分开设置接零保护系统;2.2.14 TT电源中
12、性点直接接地,电气设备外露可导电部分直接接地接地保护系统,其中电气设备接地点独立于电源中性点接地点;2.2.15 W电焊机。3 临时用电管理3.1 临时用电组织设计3.1.1 施工现场临时用电设备在5台及以上或设备总容量在50kW及以上者,应编制用电组织设计。3.1.2 施工现场临时用电组织设计应包含下列内容:1 现场勘测;2 确定电源进线、变电所或配电室、配电装置、用电设备位置及线路走向;3 进行负荷计算;4 选择变压器;5 设计配电系统:1)设计配电线路,选择导线或电缆;2)设计配电装置,选择电器;3)设计接地装置;4)绘制临时用电工程图纸,关键包含用电工程总平面图、配电装置部署图、配电系
13、统接线图、接地装置设计图。6 设计防雷装置;7 确定防护方法;8 制订安全用电方法和电气防火方法。3.1.3 临时用电工程图纸应单独绘制,临时用电工程应按图施工。3.1.4 临时用电组织设计及变更时,必需推行“编制、审核、同意”程序,由电气工程技术人员组织编制,经相关部门审核及含有法人资格企业技术责任人同意后实施。变更用电组织设计时应补充相关图纸资料。3.1.5 临时用电工程必需经编制、审核、同意部门和使用单位共同验收,合格后方可投入使用。3.1.6 施工现场临时用电设备在5台以下和设备总容量在50kW以下者,应制订安全用电和电气防火方法,并应符合本规范第3.1.4、3.1.5条要求。3.2
14、电工及用电人员3.2.1 电工必需经过按国家现行标准考评合格后,持证上岗工作;其它用电人员必需经过相关教育培训和技术交底,考评合格后方可上岗工作。3.2.2 安装、巡检、维修或拆除临时用电设备和线路,必需由电工完成,并应有些人监护。电工等级应同工程难易程度和技术复杂性相适应。3.2.3 各类用电人员应掌握安全用电基础知识和所用设备性能,并应符合下列要求:1 使用电气设备前必需按要求穿戴和配置好对应劳动防护用具,并应检验电气装置和保护设施,严禁设备带“缺点”运转;2 保管和维护所用设备,发觉问题立即汇报处理;3 临时停用设备开关箱必需分断电源隔离开关,并应关门上锁;4 移动电气设备时,必需经电工
15、切断电源并做妥善处理后进行。3.3 安全技术档案3.3.1 施工现场临时用电必需建立安全技术档案,并应包含下列内容:1 用电组织设计安全资料;2 修改用电组织设计资料;3 用电技术交底资料;4 用电工程检验验收表;5 电气设备试、检验凭单和调试统计;6 接地电阻、绝缘电阻和漏电保护器漏电动作参数测定统计表;7 定时检(复)查表;8 电工安装、巡检、维修、拆除工作统计。3.3.2 安全技术档案应由主管该现场电气技术人员负责建立和管理。其中“电工安装、巡检、维修、拆除工作统计”可指定电工代管,每七天由项目经理审核认可,并应在临时用电工程拆除后统一归档。3.3.3 临时用电工程应定时检验。定时检验时
16、,应复查接地电阻值和绝缘电阻值。3.3.4 临时用电工程定时检验应按分部、分期工程进行,对安全隐患必需立即处理,并应推行复查验收手续。4 外电线路及电气设备防护4.1 外电线路防护4.1.1 在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施或堆放构件、架具、材料及其它杂物等。4.1.2 在建工程(含脚手架)周围和外电架空线路边线之间最小安全操作距离应符合表4.1.2要求。注:上、下脚手架斜道不宜设在有外电线路一侧。4.1.3 施工现场机动车道和外电架空线路交叉时,架空线路最低点和路面最小垂直距离应符合表4.1.3要求。4.1.4 起重机严禁越过无防护设施外电架空线路作业。在外电架
17、空线路周围吊装时,起重机任何部位或被吊物边缘在最大偏斜时和架空线路边线最小安全距离应符合表4.1.4要求。4.1.5 施工现场开挖沟槽边缘和外电埋地电缆沟槽边缘之间距离不得小于0.5m。4.1.6 当达不到本规范第4.1.24.1.4条中要求时,必需采取绝缘隔离防护方法,并应悬挂醒目标警告标志。架设防护设施时,必需经相关部门同意,采取线路临时停电或其它可靠安全技术方法,并应有电气工程技术人员和专职安全人员监护。防护设施和外电线路之间安全距离不应小于表4.1.6所列数值。防护设施应坚固、稳定,且对外电线路隔离防护应达成IP30级。4.1.7 当本规范第4.1.6条要求防护方法无法实现时,必需和相
18、关部门协商,采取停电、迁移外电线路或改变工程位置等方法,未采取上述方法严禁施工。4.1.8 在外电架空线路周围开挖沟槽时,必需会同相关部门采取加固方法,预防外电架空线路电杆倾斜、悬倒。4.2 电气设备防护4.2.1 电气设备现场周围不得存放易燃易爆物、污源和腐蚀介质,不然应予清除或做防护处理,其防护等级必需和环境条件相适应。4.2.2 电气设备设置场所应能避免物体打击和机械损伤,不然应做防护处理。5 接地和防雷5.1 通常要求5.1.1 在施工现场专用变压器供电TN-S接零保护系统中,电气设备金属外壳必需和保护零线连接。保护零线应由工作接地线、配电室(总配电箱)电源侧零线或总漏电保护器电源侧零
19、线处引出(图5.1.1)。 图5.1.1 专用变压器供电时TN-S接零保护系统示意1工作接地;2PE线反复接地;3电气设备金属外壳(正常不带电外露可导电部分);T-变压器5.1.2 当施工现场和外电线路共用同一供电系统时,电气设备接地、接零保护应和原系统保护一致。不得一部分设备做保护接零,另一部分设备做保护接地。采取TN系统做保护接零时,工作零线(N线)必需经过总漏电保护器,保护零线(PE线)必需由电源进线零线反复接地处或总漏电保护器电源侧零线处,引出形成局部TN-S接零保护系统(图5.1.2)。 图5.1.2 三相四线供电时局部TN-S接零保护系统保护零线引出示意1NPE线反复接地;2PE线
20、反复接地;L1、L2、L3相线;N工作零线;PE保护零线;DK总电源隔离开关;RCD总漏电保护器(兼有短路、过载、漏电保护功效漏电断路器)5.1.3 在TN接零保护系统中,经过总漏电保护器工作零线和保护零线之间不得再做电气连接。5.1.4 在TN接零保护系统中,PE零线应单独敷设。反复接地线必需和PE线相连接,严禁和N线相连接。5.1.5 使用一次侧由50V以上电压接零保护系统供电,二次侧为50V及以下电压安全隔离变压器时,二次侧不得接地,并应将二次线路用绝缘管保护或采取橡皮护套软线。当采取一般隔离变压器时,其二次侧一端应接地,且变压器正常不带电外露可导电部分应和一次回路保护零线相连接。以上变
21、压器尚应采取防直接接触带电体保护方法。5.1.6 施工现场临时用电电力系统严禁利用大地做相线或零线。5.1.7 接地装置设置应考虑土壤干燥或冻结等季节改变影响,并应符合表5.1.7要求,接地电阻值在四季中均应符合本规范第5.3节要求。但防雷装置冲击接地电阻值只考虑在雷雨季节中土壤干燥状态影响。注:大地比较干燥时,取表中较小值;比较潮湿时,取表中较大值。5.1.8 PE线所用材质和相线、工作零线(N线)相同时,其最小截面应符合表5.1.8要求。5.1.9 保护零线必需采取绝缘导线。配电装置和电动机械相连接PE线应为截面大于2.5mm2绝缘多股铜线。手持式电动工具PE线应为截面大于1.5mm2绝缘
22、多股铜线。5.1.10 PE线上严禁装设开关或溶断器,严禁经过工作电流,且严禁断线。5.1.11 相线、N线、PE线颜色标识必需符合以下要求:相线L1(A)、L2(B)、L3(C)相序绝缘颜色依次为黄、绿、红色;N线绝缘颜色为淡蓝色;PE线绝缘颜色为绿/黄双色。任何情况下上述颜色标识严禁混用和相互代用。5.2 保护接零5.2.1 在TN系统中,下列电气设备不带电外露可导电部分应做保护接零:1 电机、变压器、电器、照明器具、手持式电动工具金属外壳;2 电气设备传动装置金属部件;3 配电柜和控制柜金属框架;4 配电装置金属箱体、框架及靠近带电部分金属围栏和金属门;5 电力线路金属保护管、敷线钢索、
23、起重机底座和轨道、滑升模板金属操作平台等;6 安装在电力线路杆(塔)上开关、电容器等电气装置金属外壳及支架。5.2.2 城防、人防、隧道等潮湿或条件尤其恶劣施工现场电气设备必需采取保护接零。5.2.3 在TN系统中,下列电气设备不带电外露可导电部分,可不做保护接零:1 在木质、沥青等不良导电地坪干燥房间内,交流电压380V及以下电气装置金属外壳(当维修人员可能同时触及电气设备金属外壳和接地金属件除外);2 安装在配电柜、控制柜金属框架和配电箱金属箱体上,且和其可靠电气连接电气测量仪表、电流互感器、电器金属外壳。5.3 接地和接地电阻5.3.1 单台容量超出100kVA或使用同一接地装置并联运行
24、且总容量超出100kVA电力变压器或发电机工作接地电阻值不得大于4。单台容量不超出100kVA或使用同一接地装置并联运行且总容量不超出100kVA电力变压器或发电机工作接地电阻值不得大于10。在土壤电阻率大于1000m地域,当达成上述接地电阻值有困难时,工作接地电阻值可提升到30。5.3.2 TN系统中保护零线除必需在配电室或总配电箱处做反复接地外,还必需在配电系统中间处和末端处做反复接地。在TN系统中,保护零线每一处反复接地装置接地电阻值不应大于10。在工作接地电阻值许可达成10电力系统中,全部反复接地等效电阻值不应大于10。5.3.3 在TN系统中,严禁将单独敷设工作零线再做反复接地。5.
25、3.4 每一接地装置接地线应采取2根及以上导体,在不一样点和接地体做电气连接。不得采取铝导体做接地体或地下接地线。垂直接地体宜采取角钢、钢管或光面圆钢,不得采取螺纹钢。接地可利用自然接地体,但应确保其电气连接和热稳定。5.3.5 移动式发电机供电用电设备,其金属外壳或底座应和发电机电源接地装置有可靠电气连接。5.3.6 移动式发电机系统接地应符合电力变压器系统接地要求。下列情况可不另做保护接零:1 移动式发电机和用电设备固定在同一金属支架上,且不供给其它设备用电时。2 不超出2台用电设备由专用移动式发电机供电,供、用电设备间距不超出50m,且供、用电设备金属外壳之间有可靠电气连接时。5.3.7
26、 在有静电施工现场内,对集聚在机械设备上静电应采取接地泄漏方法。每组专设静电接地体接地电阻值不应大于100,高土壤电阻率地域不应大于1000。5.4 防雷5.4.1 在土壤电阻率低于200m区域电杆可不另设防雷接地装置,但在配电室架空进线或出线处应将绝缘子铁脚和配电室接地装置相连接。5.4.2 施工现场内起重机、井字架、龙门架等机械设备,和钢脚手架和正在施工在建工程等金属结构,当在相邻建筑物、构筑物等设施防雷装置接闪器保护范围以外时,应按表5.4.2要求装防雷装置。表5.4.2中地域年均雷暴日(d)应按本规范附录A实施。当最高机械设备上避雷针(接闪器)保护范围能覆盖其它设备,且又最终退出于现场
27、,则其它设备可不设防雷装置。确定防雷装置接闪器保护范围可采取本规范附录B滚球法。5.4.3 机械设备或设施防雷引下线可利用该设备或设施金属结构体,但应确保电气连接。5.4.4 机械设备上避雷针(接闪器)长度应为12m。塔式起重机可不另设避雷针(接闪器)。5.4.5 安装避雷针(接闪器)机械设备,全部固定动力、控制、照明、信号及通信线路,宜采取钢管敷设。钢管和该机械设备金属结构体应做电气连接。5.4.6 施工现场内全部防雷装置冲击接地电阻值不得大于30。5.4.7 做防雷接地机械上电气设备,所连接PE线必需同时做反复接地,同一台机械电气设备反复接地和机械防雷接地可共用同一接地体,但接地电阻应符合
28、反复接地电阻值要求。6 配电室及自备电源6.1 配电室6.1.1 配电室应靠近电源,并应设在灰尘少、潮气少、振动小、无腐蚀介质、无易燃易爆物及道路通畅地方。6.1.2 成列配电柜和控制柜两端应和反复接地线及保护零线做电气连接。6.1.3 配电室和控制室应能自然通风,并应采取预防雨雪侵入和动物进入方法。6.1.4 配电室部署应符合下列要求:1 配电柜正面操作通道宽度,单列部署或双列背对背部署大于1.5m,双列面对面部署大于2m;2 配电柜后面维护通道宽度,单列部署或双列面对面部署大于0.8m,双列背对背部署大于1.5m,部分地点有建筑物结构凸出地方,则此点通道宽度可降低0.2m;3 配电柜侧面维
29、护通道宽度大于1m;4 配电室顶栅和地面距离不低于3m;5 配电室内设置值班或检修室时,该室边缘距配电柜水平距离大于1m,并采取屏障隔离;6 配电室内裸母线和地面垂直距离小于2.5m时,采取遮栏隔离,遮栏下面通道高度大于1.9m。7 配电室围栏上端和其正上方带电部分净距大于0.075m;8 配电装置上端距棚大于0.5m;9 配电室内母线涂刷有色油漆,以标志相序;以柜正面方向为基准,其涂色符合表6.1.4要求;10 配电室建筑物和构筑物耐火等级不低于3级,室内配置砂箱和可用于扑灭电气火灾灭火器;11 配电室门向外开,并配锁;12 配电室照明分别设置正常照明和事故照明。6.1.5 配电柜应装设电度
30、表,并应装设电流、电压表。电流表和计费电度表不得共用一组电流互感器。6.1.6 配电柜应装设电源隔离开关及短路、过载、漏电保护电器。电源隔离开关分断时应有显著可见分断点。6.1.7 配电柜应编号、并应有用途标识。6.1.8 配电柜或配电线路停电维修时,应挂接地线,并应悬挂“严禁合闸、有些人工作”停电标志牌。停送电必需由专员负责。6.1.9 配电室应保持整齐,不得堆放任何妨碍操作、维修杂物。6.2 230/400V自备发电机组6.2.1 发电机组及其控制、配电、修理室等可分开设置;在确保电气安全距离和满足防火要求情况下可合并设置。6.2.2 发电机组排烟管道必需伸出室外。发电机组及其控制、配电室内必需配置可用于扑灭电气火灾灭火器,严禁存放贮油桶。6.2.3 发电机组电源必需和外电线路电源连锁,严禁并列运行。6.2.4 发电机组应采取电源中性点直接接地三相四线制供电系统和独立设置TN-S接零保护系统,其工作接地电阻值应符合本规范第5.3.1条要求。6.2.5 发电机控制屏宜装设下列仪表:1 交流电压表;2 交流电流表;3 有功功率表;4 电度表;5 功率因数表;6 频率表;7 直流电流表。6.2.6 发电机供电系统应设置电源隔离开关及短路、过载、漏电保护电器。电源隔离开关分断时应有显著可见分断点。6.2.7 发电机组并列运行时,必需装设同期装置,并在机组同时运行后再向负载供电。
