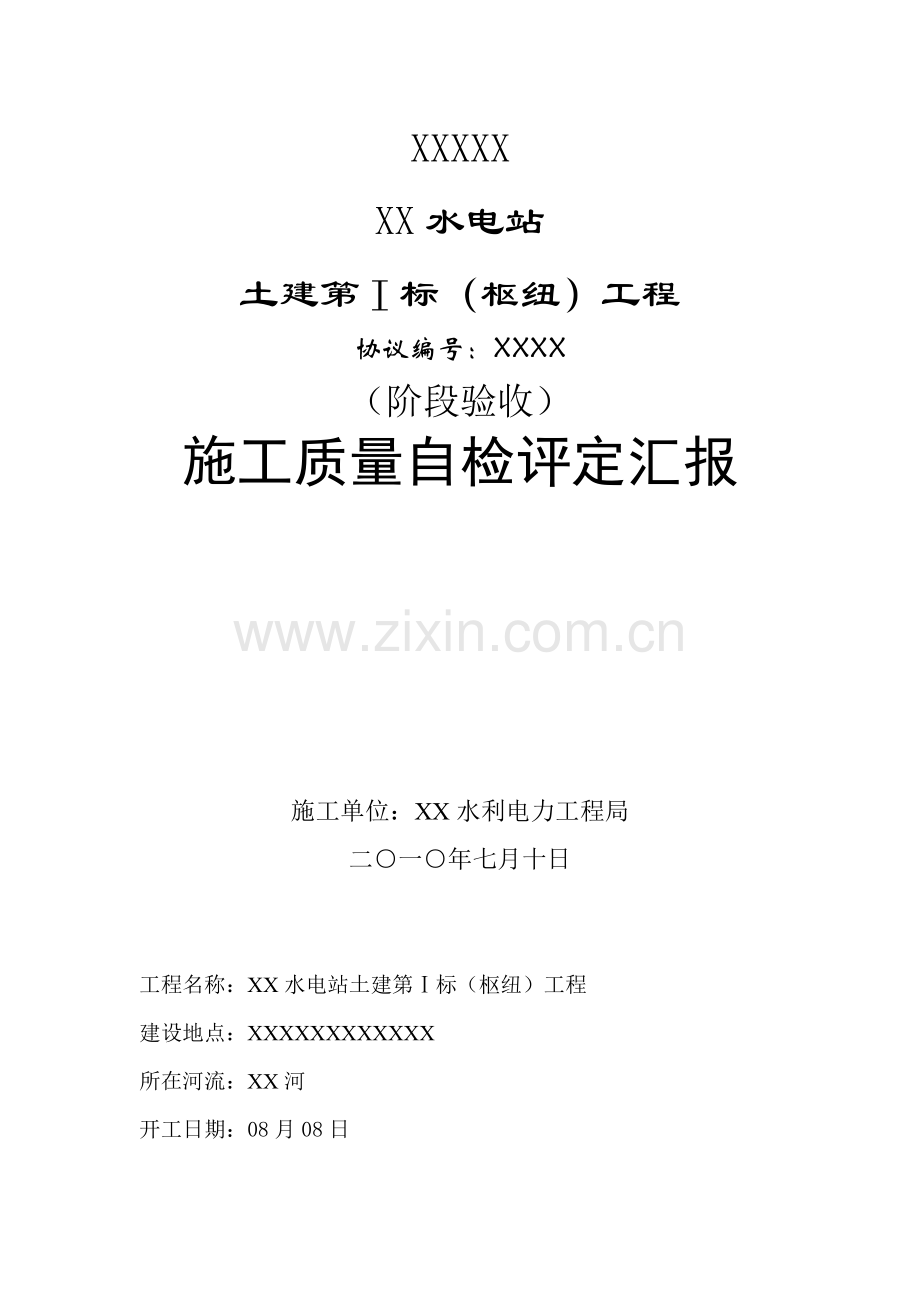

XXXXX
XX水电站
土建第Ⅰ标（枢纽）工程
协议编号：XXXX
（阶段验收）
施工质量自检评定汇报

施工单位：XX水利电力工程局
二○一○年七月十日

工程名称：XX水电站土建第Ⅰ标（枢纽）工程
建设地点：XXXXXXXXXXXX
所在河流：XX河
开工日期：08月08日

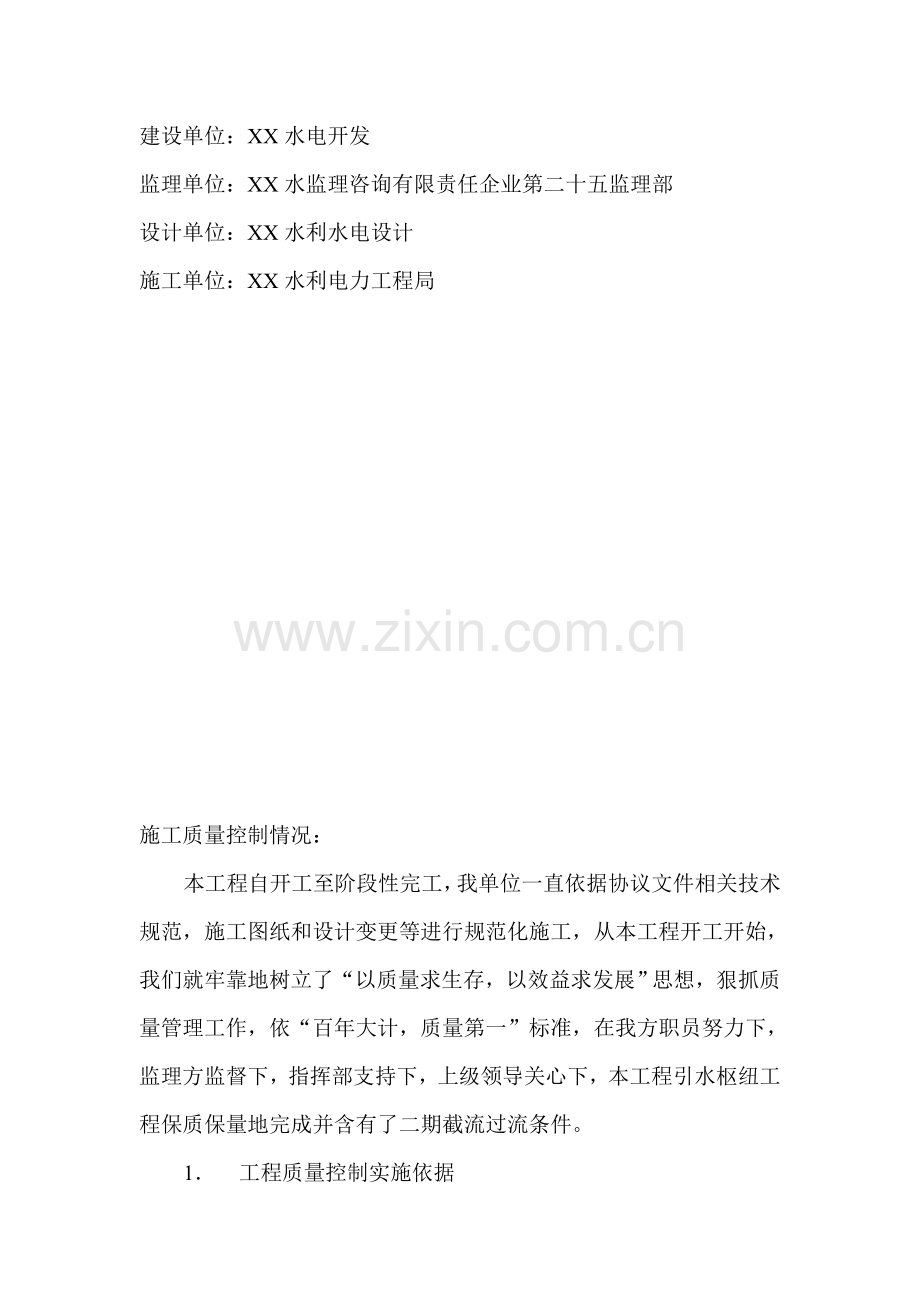

建设单位：XX水电开发
监理单位：XX水监理咨询有限责任企业第二十五监理部
设计单位：XX水利水电设计
施工单位：XX水利电力工程局

施工质量控制情况：
本工程自开工至阶段性完工，我单位一直依据协议文件相关技术规范，施工图纸和设计变更等进行规范化施工，从本工程开工开始，我们就牢靠地树立了“以质量求生存，以效益求发展”思想，狠抓质量管理工作，依“百年大计，质量第一”标准，在我方职员努力下，监理方监督下，指挥部支持下，上级领导关心下，本工程引水枢纽工程保质保量地完成并含有了二期截流过流条件。
1． 工程质量控制实施依据
⑴． 已同意设计施工图和变更统治。
⑵． 协议要求相关质量要求和协议中指定国家行业现行施工技术规程、规范、质量等级评定标准及相关操作规程。
2． 确保本工程施工质量，建成优质工程，对工程质量实施“三控制”，即事前、事中、事后控制施工方法。
3． 项目部实施岗位责任制，形成自上而下，齐抓共管局面，严把质量关。
4． 在工程开工前，项目部对参与工程施工技术管理人员进行了技术交底和熟悉图纸等工作，领会设计意图，并依据本工程特征，采取不一样施工方法、施工程序。
5． 在施工过程中，加强施工工艺质量控制，严格实施“三检制”上道工序不合格，严禁进入下一道工序施工，实施谁施工谁负责，奖罚分明，立即兑现。质量数据分析（简述工程质量评定项目标划分、分部、单位工程优良率及中间产品分析计算结果）：
本标段工程以控制原材料质量，工序质量为主，狠抓分项工程质量控制。
本标段工程划分为个1个单位，3个分部工程，其中已完成2个分部工程。依据“XX水利厅渠系泵（电）站建筑工程质量检验评定标准”进行工程质量综合评述。
本阶段工程质量评定结果：
汇报附件目录：
附件一：工程质量评定表
附件二：质检项目划分表
附件三：混凝土试压强度统计分析表
工程质量评定意见：
本工程在整个施工过程中严格根据设计图纸，协议及规范要求保质保量按期完成了工程任务。
依据“XX水利厅渠系泵（电）站建筑工程质量检验评定标准”，首先评定分项工程，依据分项工程评定分部工程，最终依据分部工程评定结果评定单位工程，评定结果为：分部工程合格率%，优良率%，综合评定本工程泄洪冲砂闸和溢流坝部分质量为“优良“。

施工单位：XX水利电力工程局

工程质量评定表

分部工程（泄冲闸）质量评定

分部
工程
单元工程名称
单元（工序）工程质量等级
项数
优良
合格
优良率
（%）
泄
冲
闸
铺盖1#块
1
1
1
100.00
铺盖2#块
1
1
1
100.00
铺盖3#块
2
2
2
100.00
铺盖4#块
1
1
1
100.00
闸室底板1#块
3
3
3
100.00
闸室底板2#块
5
5
5
100.00
消力池1#块
6
6
5
83.33
消力池2#块
12
12
11
91.67
分部工程（泄冲闸）质量评定

分部
工程
单元工程名称
单元工程质量等级
项数
优良
合格
优良率
（%）
泄
冲
闸
海漫1#块
3
3
3
100.00
海漫2#块
6
6
6
100.00
闸室1#块边墩
5
5
5
100.00
闸室1#块中墩
5
5
5
100.00
闸室1#块缝墩
6
6
6
100.00
闸室2#块缝墩
5
5
4
80.00
闸室2#块1#中墩
3
3
3
100.00
闸室2#块2#中墩
5
5
5
100.00
分部工程（泄冲闸）质量评定

分部
工程
单元工程名称
单元工程质量等级
项数
优良
合格
优良率
（%）
泄
冲
闸
闸室2#块边墩
5
5
5
100.00
上游左导墙
5
5
4
80.00
上游右导墙
2
2
6
100.00
下游左导墙
8
8
7
87.50
下游右导墙
6
6
5
83.33
消力墩
4
4
4
100.00
交通桥预制梁
6
6
6
100.00
二期砼
10
10
10
100.00
分部工程（溢流坝）质量评定

分部
工程
单元工程名称
单元工程质量等级
项数
优良
合格
优良率
（%）
溢
流
坝
铺盖1#块
11
10
11
90.91
铺盖2#块
11
10
11
90.91
坝基1#块
12
11
12
91.67
坝基2#块
6
6
6
100
坝体1#块
8
8
8
100
坝体2#块
6
6
6
100
坝堰面板1#块
12
11
12
91.67
坝堰面板2#块
18
17
18
94.44
分部工程（溢流坝）质量评定

分部
工程
单元工程名称
单元工程质量等级
项数
优良
合格
优良率
（%）
溢
流
坝
消力池1#块
12
11
12
91.67
消力池2#块
9
9
9
100
消力池3#块
9
9
9
100
海漫1#块

海漫2#块
4
4
4
100
左边墙
4
4
4
100

分部工程（泄冲闸）质量综合评定

检 查 项 目
项 目 总 数
评 定 项 数
质 量 等 级
优 良
合 格
优良率（%）
分部工程
1
1
1
1
100
单元工程
131
131
124
124
94.66

依据“XX水利厅渠系泵（电）站工程质量评定标准”，该分部工程评为“优良工程”。

分部工程（溢流坝）质量综合评定

检 查 项 目
项 目 总 数
评 定 项 数
质 量 等 级
优 良
合 格
优良率（%）
分部工程
1
1
1
1
100
单元工程
1
1
1
1
100

依据“XX水利厅渠系泵（电）站工程质量评定标准”，该分部工程评为“优良工程”。

砼抗压强度统计分析表

（泄冲闸）砼抗压强度统计分析表
表一：
序号
取样日期
取 样 部 位
设计
强度
试压
强度
试压日期
1
.03.14
闸底板1#块Ⅰ层
C20
23.3
.04.12
2
.03.22
闸底板1#块Ⅱ层
C20
21.7
.04.20
3
.03.29
闸底板2#块Ⅰ层
C20
23.9
.04.27
4
.04.03
消力池左隔水墙基础
C20
22.4
.05.01
5
.04.04
闸底板1#块硅粉砼
C30
34.9
.05.02
6
.04.07
消力池左隔水墙硅粉砼层
C30
33.1
.05.05
7
.04.10
闸室1#块左边墩、中墩、缝墩
C20
21.8
.05.08
8
.04.11
闸室1#块缝墩Ⅰ层
C20
21.4
.05.09
9
.04.12
闸室1#块中墩Ⅰ层
C20
21.3
.05.10
10
.04.14
闸底板2#块Ⅱ层
C20
21.9
.05.12
11
.04.17
消力池1#块Ⅰ层
C30
31.4
.05.15
12
.04.18
闸室1#块边墩Ⅰ层
C30
30.9
.05.16
13
.04.20
闸室1#块缝墩Ⅱ层
C20
21.4
.05.18
14
.04.21
闸室1#块中墩Ⅱ层
C20
21.4
.05.19
15
.04.23
消力池1#块Ⅱ层
C20
21.6
.05.21
16
.04.24
闸室1#块边墩Ⅱ层
C20
22.1
.05.22
17
.04.26
消力池左隔水墙墙体Ⅰ层
C20
21.7
.05.24
18
.04.28
闸室1#块缝墩Ⅲ层
C20
21.6
.05.26
（泄冲闸）砼抗压强度统计分析表
表二：
序号
取样日期
取 样 部 位
设计
强度
试压
强度
试压日期
19
.05.01
闸底板2#块硅粉砼层
C30
31.3
.05.29
20
.05.02
闸室1#块中墩Ⅲ层
C20
21.8
.05.30
21
.05.03
闸室2#块边墩Ⅲ层
C20
21.4
.06.01
22
.05.16
消力池1#块Ⅰ层(下游段)
C20
21.7
.06.14
23
.05.16
消力池左隔水墙墙体Ⅱ层
C20
21.6
.06.14
24
.05.18
消力池1#块硅粉砼层(下游段)
C30
31.1
.06.16
25
.05.18
闸室2#块缝墩、1#中墩Ⅰ层
C20
21.0
.06.16
26
.05.20
上游铺盖1#块
C20
22.1
.06.18
27
.05.22
消力池1#块消力坎
C30
30.8
.06.20
28
.05.23
消力池2#块Ⅰ层(上游段)
C20
21.6
.06.21
29
.05.25
闸室1#块缝墩Ⅳ层、牛腿
C20
21.6
.06.23
30
.05.26
消力池左隔水墙墙体Ⅲ层
C20
20.9
.06.24
31
.05.26
消力池2#块硅粉砼层(上游段)
C30
30.9
.06.24
32
.05.29
上游铺盖2#块
C20
21.7
.06.27
33
.05.30
闸室1#块边墩Ⅳ层、牛腿
C20
21.4
.06.28
34
.05.31
上游增设导墙①段Ⅰ层
C15
15.4
.06.29
35
.06.02
闸室2#块缝墩、2#中墩Ⅱ层
C20
21.9
.06.30
36
.06.03
上游铺盖3#块
C20
21.0
.07.01
（泄冲闸）砼抗压强度统计分析表
表三：
序号
取样日期
取 样 部 位
设计
强度
试压
强度
试压日期
37
.06.04
闸室1#块中墩Ⅳ层、牛腿
C20
21.5
.07.02
38
.06.05
闸底板2#块Ⅰ层(补仓)
C20
22.0
.07.03
39
.06.07
消力池2#块Ⅰ层(下游段)
C20
21.4
.07.05
40
.06.07
上游增设导墙②段Ⅰ层
C15
15.7
.07.05
41
.06.10
闸室1#块缝墩Ⅴ层
C20
21.3
.07.08
42
.06.11
消力池2#块Ⅰ层上游段(补仓)
C20
21.5
.07.09
43
.06.12
消力池2#块硅粉砼层(下游段)
C20
21.9
.07.10
44
.06.14
消力池2#块上游段补仓硅粉砼层
C30
31.0
.07.12
45
.06.15
闸室1#块边墩Ⅴ层
C20
21.7
.07.13
46
.06.16
闸底板2#块(补仓)硅粉砼层
C20
22.0
.07.14
47
.06.20
闸室1#块缝墩Ⅴ层
C20
21.2
.07.18
48
.06.21
下游增设导墙②段基础
C15
16.1
.07.19
49
.06.21
闸室2#块缝墩Ⅲ层
C20
20.3
.07.19
50
.06.22
消力池2#块消力坎
C30
30.5
.07.20
51
.06.23
闸室2#块中墩Ⅲ层
C20
21.6
.07.21
52
.06.26
上游增设导墙②段墙体Ⅰ层
C15
16.0
.07.24
53
.06.26
消力池2#块下游段Ⅰ层(补仓)
C20
22.1
.07.25
54
.06.27
海漫1#块面层砼(上游段)
C20
21.5
.07.25
（泄冲闸）砼抗压强度统计分析表
表四：
序号
取样日期
取 样 部 位
设计
强度
试压
强度
试压日期
55
.06.28
闸室2#块2#中墩Ⅰ层
C20
22.0
.07.26
56
.06.28
上游铺盖3#块(补仓)
C20
21.1
.07.26
57
.06.30
上游铺盖4#块
C20
21.8
.07.28
58
.07.01
消力池2#块下游段硅粉砼层(补仓)
C30
31.1
.07.29
59
.07.02
闸室2#块右边墩Ⅰ层
C20
21.9
.07.30
60
.07.02
海漫1#块面层砼(下游段)
C20
21.6
.07.30
61
.07.03
上游增设导墙②段Ⅱ层
C15
16.0
.08.01
62
.07.06
消力池2#块后埋石砼
C15
15.7
.08.04
63
.07.06
消力池2#块补仓消力坎
C30
30.4
.08.04
64
.07.07
闸室2#块2#中墩Ⅱ层
C20
21.3
.08.05
65
.07.08
闸室2#块右边墩Ⅱ层
C20
21.0
.08.06
66
.07.09
海漫2#块上游段面层砼
C20
21.6
.08.07
67
.07.13
闸室2#块2#中墩Ⅲ层
C20
21.9
.08.11
68
.07.14
闸室2#块边墩Ⅲ层
C20
21.7
.08.12
69
.07.17
消力墩2#、3#、4#块
C30
30.7
.08.15
70
.07.18
消力墩1#、5#、6#块
C30
30.9
.08.16
71
.07.22
消力墩7#、8#、9#块
C30
30.4
.08.20
72
.07.25
闸室2#块缝墩Ⅳ层
C20
21.5
.08.23
（泄冲闸）砼抗压强度统计分析表
表五：
序号
取样日期
取 样 部 位
设计
强度
试压
强度
试压日期
73
.07.27
消力池右隔水墙基础Ⅰ层
C20
21.9
.08.25
74
.07.29
闸室1#块门机预制梁(下游侧)
C30
30.5
.08.27
75
.07.30
消力池右隔水墙基础硅粉砼层
C30
30.6
.08.28
76
.08.05
闸室2#缝墩Ⅴ层
C20
22.1
.09.03
77
.08.05
闸室2#块门机预制梁(下游侧)
C30
30.8
.09.03
78
.08.06
闸室1#块门机预制梁(上游侧)
C30
30.9
.09.04
79
.08.06
闸室1#块检修门底坎二期
C30
30.7
.09.04
80
.08.06
闸室1#块工作门底坎二期
C30
31.0
.09.04
81
.08.07
闸室2#块1#中墩Ⅳ层
C20
21.1
.09.05
82
.08.11
消力池右隔水墙段消力坎
C30
30.9
.09.09
83
.08.11
消力池右隔水墙墙体Ⅰ层
C20
21.5
.09.09
84
.08.13
闸室2#块2#中墩Ⅳ层
C20
21.3
.09.11
85
.08.15
闸室2#块右边墩Ⅳ层
C20
22.0
.09.13
86
.08.16
闸室2#块1#中墩Ⅴ层
C20
21.8
.09.14
87
.08.17
消力池右隔水墙墙体Ⅱ层
C20
21.7
.09.15
88
.08.23
闸室2#块2#中墩Ⅴ层
C20
21.4
.09.21
89
.08.26
闸室2#块右边墩Ⅴ层
C25
21.7
.09.24
90
.08.27
消力池右隔水墙墙体Ⅲ层
C20
21.6
.09.25
（泄冲闸）砼抗压强度统计分析表
表六：
序号
取样日期
取 样 部 位
设计
强度
试压
强度
试压日期
91
.08.30
闸室1#块检修门侧轨二期
C30
30.8
.09.28
92
.08.31
闸室1#块工作门侧轨二期
C30
30.8
.09.29
93
.09.04
闸室2#块工作门底坎二期
C30
30.4
.10.02
94
.09.04
闸室2#块检修门底坎二期
C30
30.8
.10.02
95
.09.05
闸室2#块工作门侧轨二期
C30
30.5
.10.03
96
.09.05
闸室2#块检修门侧轨二期
C30
31.1
.10.03
97
.09.08
闸室2#块门机预制梁(上游侧)
C30
30.9
.10.06
98
.09.11
闸室1#块交通桥预制梁
C30
31.0
.10.09
99
.09.12
消力墩10#、11#、12#块
C30
30.6
.10.10
100
.09.15
闸室2#块交通桥预制梁
C30
30.6
.10.13
101
.09.21
上游右隔水墙基础
C20
21.2
.10.19
102
.09.24
海漫2#块下游段面层砼
C20
22.6
.10.22
103
.09.27
上游右隔水墙墙体
C20
20.8
.10.25
104
.10.07
消力池2#块后埋石砼(补仓)
C15
16.0
.11.05
105
.10.19
海漫2#块上游段面层砼(补仓)
C20
21.0
.11.17
106
.10.21
海漫2#块下游段面层砼(补仓)
C20
21.9
.11.19
107
.11.24
闸室1#块液压启闭机二期
C30
30.9
.12.22
108
.11.25
闸室2#块液压启闭机二期
C30
30.5
.12.23
（泄冲闸）砼抗压强度统计分析表
表一：
序号
取样日期
取 样 部 位
设计
强度
试压
强度
试压日期
1
.01.08
坝2#块Ⅰ层
C15
16.1
.02.06
2
.01.11
坝1#块Ⅰ层
C15
16.1
.02.09
3
.01.14
坝2#块Ⅱ层
C15
15.9
.02.12
4
.01.17
坝1#块Ⅱ层
C15
15.8
.02.15
5
.01.20
坝2#块Ⅲ层
C15
16.0
.02.18
6
.01.23
坝1#块Ⅲ层
C15
15.5
.02.21
7
.01.26
坝2#块Ⅳ层
C15
15.8
.02.24
8
.01.29
坝1#块Ⅳ层
C15
15.6
.02.27
9
.03.13
左边墙Ⅰ层
C20
20.6
.04.11
10
.03.18
坝体2#块Ⅰ层
C15
16.0
.04.16
11
.03.25
左边墙Ⅱ层
C20
20.4
.04.23
12
.03.26
坝体2#块外包Ⅰ层
C30
30.4
.04.24
13
.03.27
铺盖2#块
C20
20.5
.04.25
14
.03.31
坝体1#块外包Ⅰ层
C30
30.7
.04.29
15
.04.01
消力池1#块
C20
20.9
.04.30
16
.04.04
铺盖1#块
C20
20.9
.05.02
17
.04.06
消力池裂隙回填
C15
15.5
.05.04
18
.04.10
消力池3#块
C20
20.3
.05.08
（溢流坝）砼抗压强度统计分析表
表二：
序号
取样日期
取 样 部 位
设计
强度
试压
强度
试压日期
19
.04.15
消力池2#块
C20
20.4
.05.13
20
.04.19
消力池消力坎
C25
25.2
.05.17
21
.04.23
坝体2#块Ⅱ层
C15
15.6
.05.21
22
.04.28
海漫1#块
C15
16.0
.05.26
23
.04.28
坝体2#块外包Ⅱ层
C30
30.3
.05.26
24
.04.30
海漫2#块
C15
15.8
.05.28
25
.05.04
坝体1#块Ⅱ层
C15
15.6
.06.02
26
.05.07
坝体1#块外包Ⅱ层
C30
30.3
.06.05
27
.05.10
左边墙Ⅲ层
C20
20.7
.06.08
28
.05.11
坝体2#块Ⅲ层
C15
15.8
.06.09
29
.05.15
坝体1#块Ⅲ层
C15
15.4
.06.13
30
.05.20
坝体1#、2#块外包Ⅲ层
C30
30.6
.06.18
31
.05.21
左边墙Ⅳ层
C20
20.7
.06.19
32
.05.24
坝体2#块Ⅳ层
C15
15.6
.06.22
33
.05.28
坝体1#块Ⅳ层
C15
15.5
.06.26
34
.05.29
坝体2#块外包Ⅳ层
C30
30.5
.06.27
35
.06.02
坝体2#块外包Ⅳ层
C30
30.4
.06.30
36
.06.05
坝体2#块Ⅴ层
C30
30.4
.07.03
（溢流坝）砼抗压强度统计分析表
表三：
序号
取样日期
取 样 部 位
设计
强度
试压
强度
试压日期
37
.06.09
左边墙Ⅴ层
C20
20.7
.07.07
38
.06.10
坝体1#块Ⅴ层
C30
30.3
.07.08

一、用统计法，以上泄冲闸部分砼抗压强度评定结果以下：

1.C15砼
设计混凝土强度标准值：fcu,k=15 N/mm²
平均强度： mfcu=15.84 N/mm²
试件组数： n=7 组
标准差： σ=0.41
离差系数： Cv=0.03
强度确保率系数： t=2.05
强度确保率： P=97.62 %

综上数据，用统计法评定C15砼强度满足评定标准要求。

2.C20砼
设计混凝土强度标准值：fcu,k=20 N/mm²
平均强度： mfcu=21.64 N/mm²
试件组数： n=67 组
标准差： Sfcu=0.69
离差系数： Cv=0.03
强度确保率系数： t=2.38
强度确保率： P=98.412 %

综上数据，用统计法评定C20砼强度满足评定标准要求。

3.C30砼
设计混凝土强度标准值：fcu,k=30 N/mm²
平均强度： mfcu=30.99 N/mm²
试件组数： n=34 组
标准差： Sfcu =0.88
离差系数： Cv=0.03
强度确保率系数： t=1.13
强度确保率： P=86.86 %

综上数据，用统计法评定C30砼强度满足评定标准要求。

二、用统计法，以上泄冲闸部分砼抗压强度评定结果以下：
1.C15砼
设计混凝土强度标准值：fcu,k=15 N/mm²
平均强度： mfcu=15.76 N/mm²
试件组数： n=18 组
标准差： σ=0.31
离差系数： Cv=0.02
强度确保率系数： t=2.45
强度确保率： P=98.58 %

综上数据，用统计法评定C15砼强度满足评定标准要求。

2.C20砼
设计混凝土强度标准值：fcu,k=20 N/mm²
平均强度： mfcu=20.61 N/mm²
试件组数： n=10 组
标准差： σ=0.21
离差系数： Cv=0.01
强度确保率系数： t=2.90
强度确保率： P=99.66 %

综上数据，用统计法评定C20砼强度满足评定标准要求。
3.C30砼
设计混凝土强度标准值：fcu,k=30 N/mm²
平均强度： mfcu=30.43 N/mm²
试件组数： n=9 组
标准差： σ=0.50
离差系数： Cv=0.02
强度确保率系数： t=0.86
强度确保率： P=80.5 %

综上数据，用统计法评定C30砼强度满足评定标准要求。
