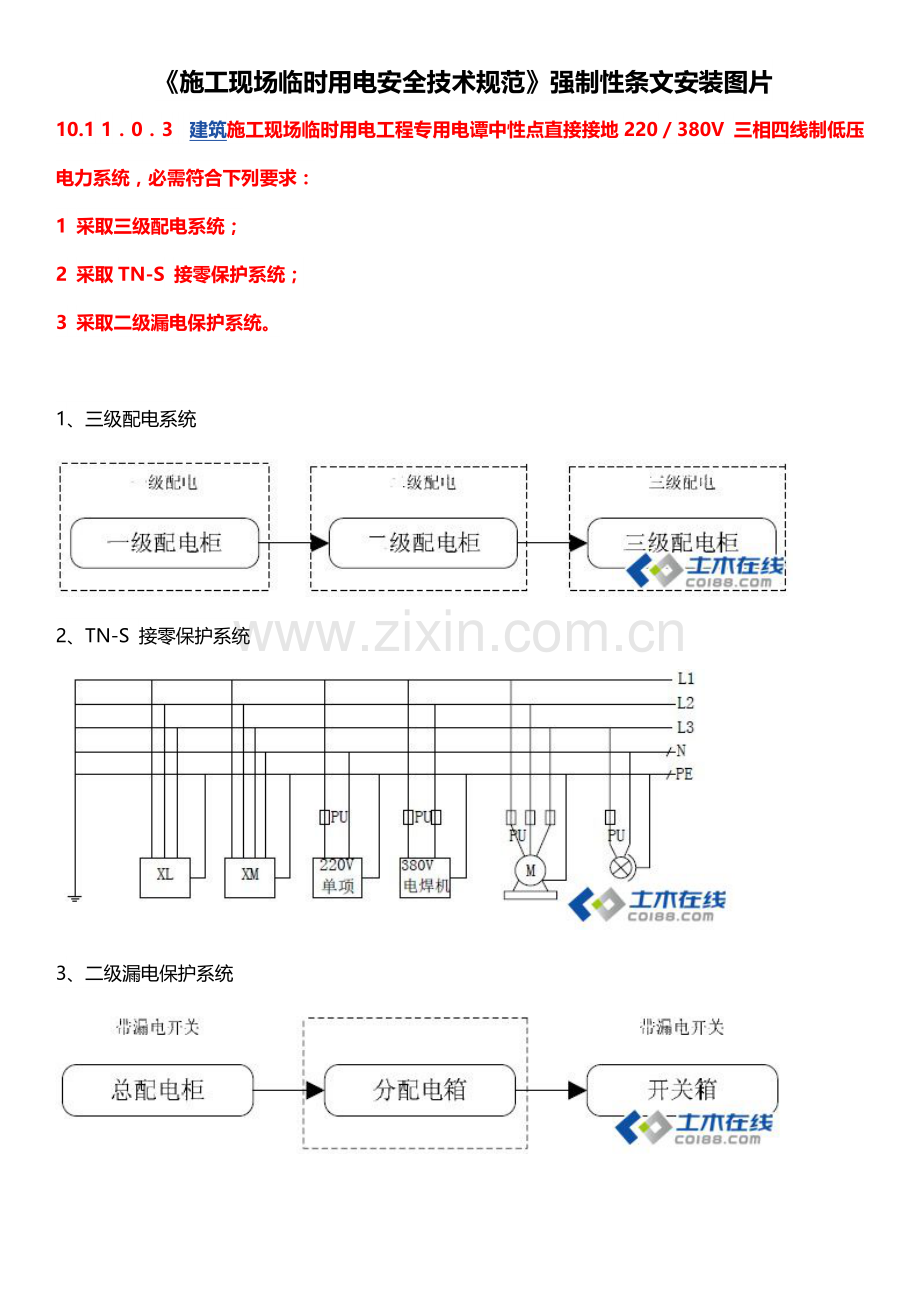

《施工现场临时用电安全技术规范》强制性条文安装图片
10.1 1．0．3   建筑施工现场临时用电工程专用电谭中性点直接接地220／380V 三相四线制低压电力系统，必需符合下列要求：
1 采取三级配电系统；
2 采取TN-S 接零保护系统；
3 采取二级漏电保护系统。

1、三级配电系统

2、TN-S 接零保护系统

3、二级漏电保护系统

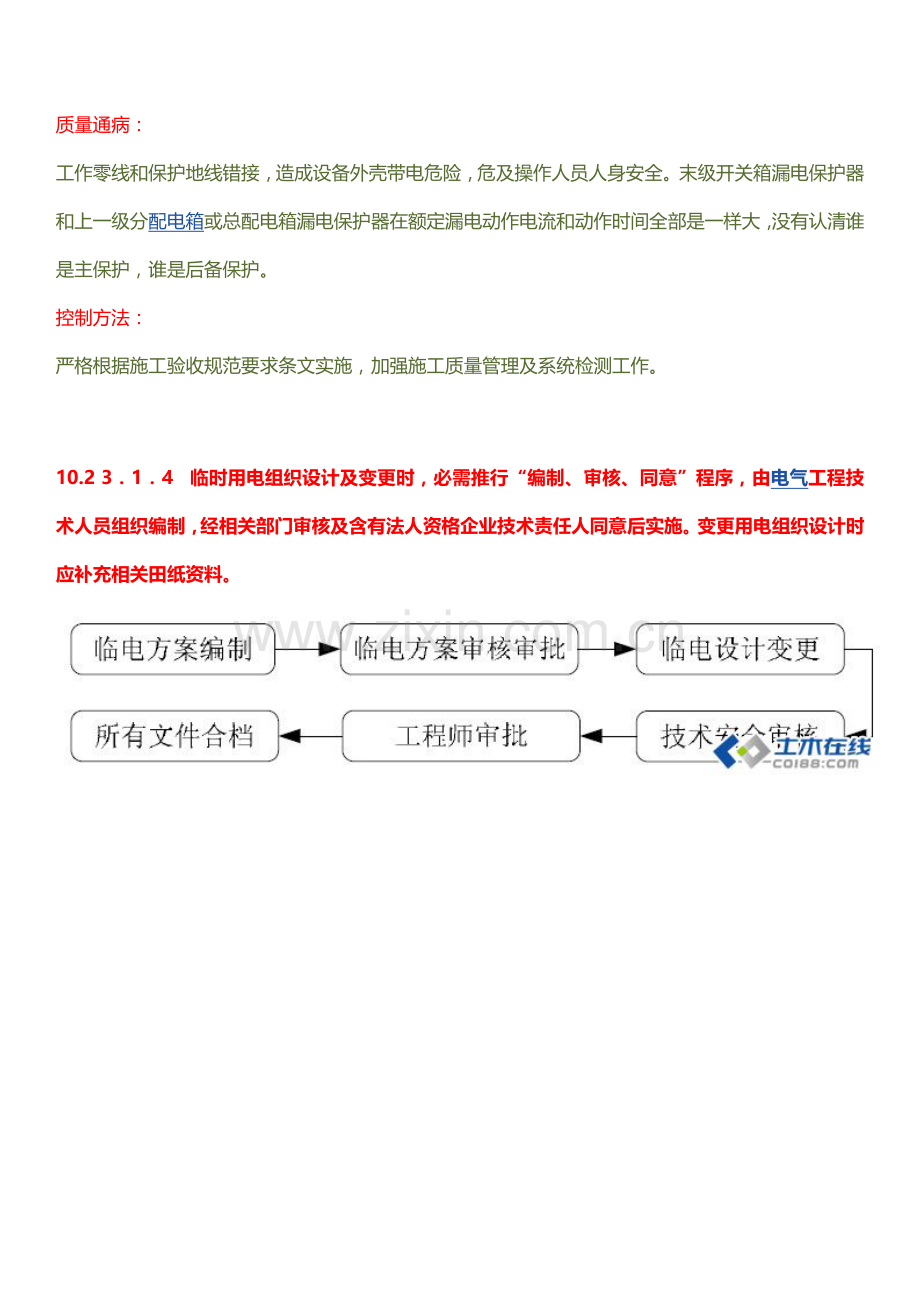

质量通病：
工作零线和保护地线错接，造成设备外壳带电危险，危及操作人员人身安全。末级开关箱漏电保护器和上一级分配电箱或总配电箱漏电保护器在额定漏电动作电流和动作时间全部是一样大，没有认清谁是主保护，谁是后备保护。
控制方法：
严格根据施工验收规范要求条文实施，加强施工质量管理及系统检测工作。

10.2 3．1．4   临时用电组织设计及变更时，必需推行“编制、审核、同意”程序，由电气工程技术人员组织编制，经相关部门审核及含有法人资格企业技术责任人同意后实施。变更用电组织设计时应补充相关田纸资料。

质量通病：
临电设计变更未经审核同意,现场随意改变临电设计。专员管理严禁现场随意改变临电部署,依据审批后临电设计变更做现场临电调整。
控制方法：
临时用电组织设计及变更时，必需推行“编制、审核、同意”程序，无以上步骤不得施工。

10.3 3．1．5   临时用电工程必需经编制、审核、同意部门和使用单位共同验收，合格后方可投入使用。

质量通病：
未经过审核审批已开始施工,专员管理严禁随意使用,合格后方可投入使作。
控制方法：
临时用电组织设计必需推行“编制、审核、同意”部门和使用单位共同验收，无以上步骤不得施工。

10.4 3．3．4   临时用电工程定时检验应按分部、分项工程进行，对安全隐患必需立即处理，并应推行复查验收手续。

质量通病：
检验及整改存在遗漏项目,针对检验内容编制专用表格预防产生遗漏项。
控制方法：
施工现场配电设施要坚持维修制度，30天一检验，一个季度复查一次。

10.5 5．1．1   在施工现场专用变压器供电TN-S 接零保护系统中，电气设备金属外壳必需和保护零线连接。保护零线应由工作接地线、配电室(总配电箱)电源侧零线或总漏电保护器电源侧零线处引出。

质量通病：
接地端子压接不牢靠,施工前进行技术交底，施工完成后进行测试。
控制方法：
加强施工及调试过程中管理。

10.6 5．1．2   当施工现场和外电线路共用同一供电系统时，电气设备接地、接零保护应和原系统保持一致。不得一部分设备做保护接零，另一部分设备懂保护接地。采取TN 系统做保护接零时，工作零线(N 线)必需经过总漏电保护器，保护零线(PE 线)必需由电源进线零线反复接地处或总漏电保护器电源侧零线处，引出形成局部TN-S 接零保护系统。质量通病：
接地端子压接不牢靠,施工前进行技术交底，施工完成后进行测试。没有反复接地或反复接地不符合要求。
控制方法：
加强施工及调试过程中管理。

10.7 5．1．10  PE 线上严禁装设开关或熔断器,严禁经过工作电流且严禁断线。

质量通病：
PE 线上装设开关或接错，PE 线压接不牢或断线，一旦漏电触电危险很高。
控制方法：
加强施工过程中质量管理。做好接地保护工作。

10.8 5．3．2   TN 系统中保护零线除必需在配电室或总配电箱处做反复撞地外，还必需在配电系统中间处和末端处做反复接地。在TN 系统中，保护零线每一处反复接地装置接地电阻值不应大于1０Ω。在工作接地电阻值许可达成10Ω 电力系统中，
全部反复接地等效电阻值不应大于10Ω。

质量通病：
加强施工及调试过程中管理。接地端子压接不牢靠,施工前进行技术交底，施工完成后进行测试。
控制方法：
建立安全检测制度，从临时用电工程完工开始，定时对临时用电进行检测。

10.9 5．4．7  做防雷接地机械上电气设备，所连接PE线必需同时做反复接地，同一台机械电气设备反复接地和机械防雷接地可共用同一接地体，但接地电阻应符合反复接地电阻值要求。

质量通病：
防雷接地做法不符合规范要求。没有反复接地或反复接地不符合要求。施工前进行技术交底，施工完成后进行测试。
控制方法：
加强施工及调试过程中管理。建立安全检测制度，定时对临时用电进行检测。

10.10 6．1．6   配电柜应设电源隔离开关及短路、过载、漏电保护电器。电源隔离开关分断时应有显著可见分断点。

质量通病：
分配电箱或开头箱无隔离开关, 或隔离开关和漏电保护器倒置。
控制方法：
加强施工及检测过程中管理。

10.11 6．1．8   配电柜或配电线路停电维修时，应挂接地线，应悬挂“严禁合闸、有些人工作”停电标志着牌。停送电必需由专员负责。

质量通病：
配、用电无专员管理、无停送电挂警示牌、无定时检验维护等完善制度和手续。
控制方法：
加强检修过程中安全管理，建立健全送电停电安全管理制度。坚持电气专业人员持证上岗，非电气专业人员不准进行任何电气部件更换或维修。施工现场临电检修或维护时最少有两个电工，必需持证上岗，劳保用具应配置齐全。

10.12 6．2．3   发电机组电源必需和外电线路电源连锁，严禁并列运行。

质量通病：
正常电源和备用电源没有电气连锁，或连锁故障造成电源反送电。
控制方法：
加强施工过程中质量管理，对机械连锁进行调试，确保万无一失。

10.13 6．2．7  发电机组并列运行时，必需装设同期装置，并在机组同时运行后再向负载供电。

质量通病：
多台发电机运行没有设置同期装置，可能会出现电流电压不稳定，或反送电现象。
控制方法：
加强施工过程中质量管理，对同期装置安全及稳定性进行检测。
10.14 7，2．1   电缆中必需包含全部工作芯线和用作保护零线或保护线芯线。需要三相四线制配电电缆线路必需采取五芯电缆。

质量通病：
施工电缆采取了三相四线制配电电缆。
控制方法：
严格根据施工验收规范要求选择临用电电缆，做好电缆进场验收及检测工作。

10.15 7，2．3    电缆线路应采取埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。埋地电缆路径应设方位标志。

质量通病：
施工现场电缆拖地现象常常是随地可见，尤其是工程到了装修阶段，应该常教育、抓制度、查关键。
控制方法：
建立安全检验制度，从临时用电工程完工开始，定时对临时用电进行检验。施工现场用电线路、用电设施使用安装必需符合安全操作规程，严禁任意拉接电线。

10.16 8．1．3    每台用电设备必需有各自专用开关箱，严禁用同一个开关箱直接控制1 台及1 台以上用电设备(含插座)。

质量通病：
把配电箱作为开关箱，直接控制多台电器设备。
控制方法：
加强临时用电过程中安全管理。

10.17 8．1．11    配电箱电器安装板上必需分设N 线端子板和PE 线端子板。N线端子板必需和金属电器安装板绝缘；PE线端子板必需和金属电器安装板做电气连接。

质量通病：
接地端子压接不牢靠,施工前进行技术交底，施工完成后进行测试。
控制方法：
平时应常常查看配电箱进出线有没有承受外力，有没有被水泥砂浆浸污、被金属锐器划破绝缘，配电箱内N 线、P 线压紧螺丝有没有松动。

10.18 8．2．10开关箱中漏电保护器额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于O．1s。使用于潮湿或有腐蚀介质场所漏电保护器应采取防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0．Is。

质量通病：
漏电开关常常出现问题是脱扣失灵，维修人员假如疏于检验，该修未修，该换未换。
控制方法：
发觉漏电开关损坏或失灵必需立即更换，严禁现场电工自行维修漏电开关，严禁漏电开关撤出或在失灵状态下运行。

10.19 8．2．11总配电箱中漏电保护器额定漏电动作电流应大于30mA，额定漏电动作时间应大于o．1s，但其额定漏电动作电流和额定漏电动作时间乘积不应大于30mA􀀈s。

总配箱额定漏电动作电流250 mA（大于30 mA），额定漏电动作时间应大于o．1s。

质量通病：
漏电开关常常出现问题是脱扣失灵，维修人员假如疏于检验，该修未修，该换未换。
控制方法：
发觉漏电开关损坏或失灵必需立即更换，严禁现场电工自行维修漏电开关，严禁漏电开关撤出或在失灵状态下运行。

10.20 8．2．15配电箱、开关箱电源进线端严禁采取插头和插座做活动连接。

质量通病：
电缆进线插接造成电阻大，轻易发烧烧坏，缺乏短路、漏电等保护。存在极大用电安全隐患。
控制方法：
正确选择电缆进线连接方法，严谨采取活动连接。

10.21 8．3．4  对配电箱、开关箱进行定时维修、检验时，必需将其前一级对应电源隔离开关分闸断电，并悬挂“严禁合闸、有些人工作”停电标志牌，严禁带电作业。

质量通病：
配、用电无专员管理、无停送电挂警示牌、无定时检验维护等完善制度和手续。
控制方法：
加强检修过程中安全管理，建立健全送电停电安全管理制度。坚持电气专业人员持证上岗，非电气专业人员不准进行任何电气部件更换或维修。施工现场临电检修或维护时最少有两个电工，必需持证上岗，劳保用具应配置齐全。

10.22 9．7．3   对混疆土搅拌机、钢筋加工机械、木工机桩、盾构机械等设备进行清理、检验、维修时，必需首先将其开关箱分闸断电，展现可见电源分断点，并关门上锁。

质量通病：
用电无专员管理、无停送电挂警示牌、无定时检验维护等完善制度和手续。
控制方法：
建立健全定时检验维修制度，加强用电安全教育，责任落实到个人。坚持电气专业人员持证上岗，非电气专业人员不准进行任何电气部件更换或维修。配电箱、开关箱应上锁，钥匙应由专员保管。

10.23 10．2．2   下列特殊场所应使用安全特低电压照明器：
l 隧道、人防工程、高温、有导皂灰尘，比较潮湿或灯具离地面高度低于2．5m 等场所照明，电源电压不应大干36V；
2 潮湿和易触及带电体场所照明，电源电压不得大于24V；
3 尤其潮湿场所、导电良好地面照明，电源电压不得大于12V。

箱式变压器—照明配电总箱—隔离变压器 —低压照明配电箱
质量通病：
工地现场照明系统设置随意，工地工棚大多低矮，线路高度小于2.4m 没有采取36V 以下安全电压；照明线路未采取专用回路，电线采取软线，破皮老化，绝缘差；生活用电私拉乱接等现象较多。
控制方法：
应该重视现场照明系统管理，使用安全电压。

10.24 10．2．5  照明变压器必需使用双绕组型安全隔离变压器，严禁使用自耦变压器。

质量通病：
自耦变压器1 次侧,2 次侧绕组是相通,高压侧电气故障会波及低压侧,假如1 次侧绕组绝缘破坏,1 次侧电压就能够直接进入2 次侧。
控制方法：
加强安全用电管理，严谨使用自耦变压器。

10.25 10．3．11  对夜间影响飞机或车辆通行在建工程及机械设备，必需设置醒目标红色信号灯，其电源应设在施工现场总电源开关前侧，并应设置外电线路停止供电时应急自备电源。

质量通病：
对在建工程没有设置影响飞机或车辆通行红色信号灯。或是设置不正确。
控制方法：
施工前做好设置信号灯设计及安装方案，施工验收合格后做好信号灯日常维护工作。
