垫层综合标准施工专业方案.docx

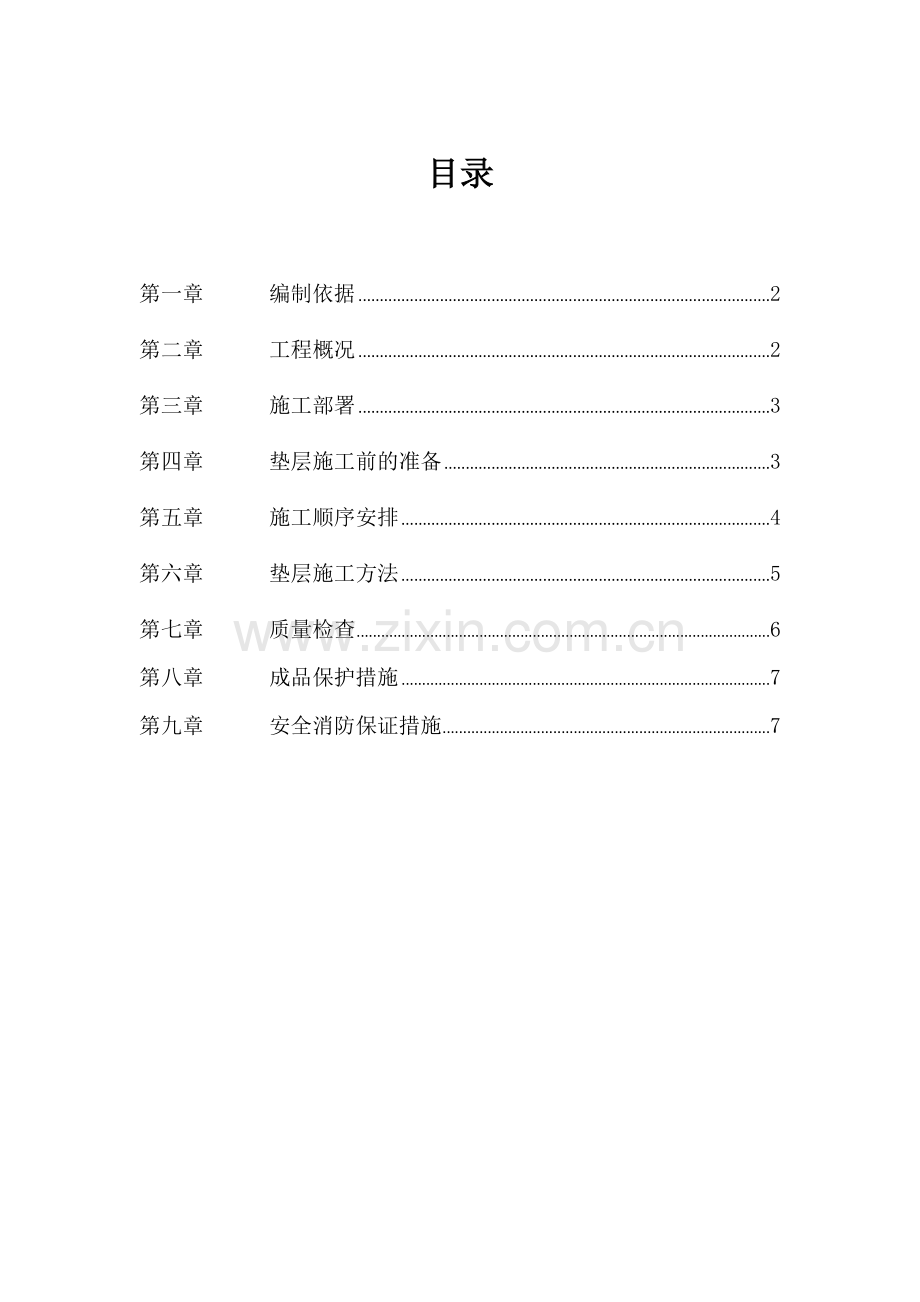

目录第一章 编制依据2第二章 工程概况2第三章 施工部署3第四章 垫层施工前的准备3第五章 施工顺序安排4第六章 垫层施工方法5第七章 质量检查6第八章 成品保护措施7第九章 安全消防保证措施7第一章 编制依据1.1龙泉山庄商住一区5-8#楼及地下车库设计图纸 1.2建筑工程施工质量验收统一标准（GB50300-） 1.3建筑地基基础设计规范（GB50007-） 1.4建筑地基基础工程施工质量验收规范（GB50202-） 1.5 建筑地基处理技术规范JGJ79 1.6混凝土结构设计规范（GB50010-） 1.7建筑地面工程施工质量验收规范（GB50209-） 1.8建筑施工手册（第五版） 1.9一般混凝土用砂质量标准及检验方法（JGJ52-） 第二章 工程概况龙泉山庄商住一区5-8#楼及地下车库工程，在延安市黄陵县桥山镇梨园大道以北，西侧为古柏路，北侧为计划路。其中5#、7#楼为商住楼，框架剪力墙结构，地下一层，地上16层；6#、8#楼为住宅楼，剪力墙结构，地下一层，地上23层；地下车库为地下一层。总建筑面积为84331.61，结构设计年限为50年，结构抗震等级四级，抗震设防烈度为六度，本工程总建筑面积较大、形式不一、基础深度不一样、形式复杂、尺寸多样是施工过程中关键和难点。 第三章 施工布署龙泉山庄商住一区5-8#楼及地下车库工程依据结构形式及总体施工布署为标准，施工中灵活划分施工段。第一段利用车库作为运输场地先期施工5#、6#、7#、8#楼，第二段施工地下车库。从里向外依次施工。第四章 垫层施工前准备4.1技术准备：为了确保垫层施工质量，技术人员和责任人要认真熟悉图纸，按图纸及规范要求合理安排组织施工，按施工规范及施工方案对施工人员进行技术交底和安全技术交底。 4.2机具准备： 材料及关键机具： （1） 混凝土：按设计要求采取C15商品混凝土。 （2） 砂：中砂或粗砂，含泥量小于3%。其质量标准应符合一般混凝土用砂质量标准及检验方法JGJ52要求。 （3） 石子：卵石或碎石，粒径为0.53.2mm，含泥量小于2%。其质量标准应符合一般混凝土用碎石或卵石质量标准及检验方法JGJ53要求。 （4）泵车、手推车或翻斗车、尖铁锹、平铁锹、平板振捣器、串桶或溜管、刮杠、木抹子、胶皮水管、铁錾子、钢丝刷。 4.3垫层混凝土确实定：垫层混凝土选择C15商品混凝土。在浇筑砼之前，提前通知商品砼生产厂家，准备好配合比汇报。作为砼进场后原始检验依据。 4.4工作准备：（1） 基层处理：将原土层人工清理平整，清理时以高程控制点为依据，架设水按时时抄平，最终进行扎实，确保地基土表面平整密实。 （2） 根据设计图纸要求，对基坑内集水坑、电梯坑等挖除至设计标高。（3）设置标高控制线：以塔吊为参考物确定垫层标高，地面部署标高控制桩，同时四面拉线抄平。 （4） 按建筑地面工程施工及验收规范要求制作试块。试块组数，按每一施工段不应少于一组。每100m做一组试块，不足100m按100m计算。第五章 施工次序安排本工程地下结构占地面积大，结构复杂，工期紧，施工场地狭小，地下垫层总施工工程量大，垫层部位标高不一致；依据以上特点，根据总进度计划安排，基础垫层施工需分段、分部位、按技术要求陆续插入施工，定为多个施工段进行施工。 工艺步骤：基层处理 找标高、水平控制线 预定混凝 铺设混凝土 振捣 找平 养护第六章 垫层施工方法6.1 在基层顶面使用C15砼贴饼，双向间距约为.0m，局部较为狭小地域直接用水准仪将垫层上平引至标高控制桩上。 6.2大面积地面垫层应分区段进行浇筑。铺设混凝土前先在基层上洒水湿润，然后从一端开始铺设，由内向外退着操作。6.3泵送砼之前，先将储料斗内清水从管道中泵出，达成湿润和清洁管道目标，然后给拌料斗加入相同配比水泥砂浆，润滑管道后即可开始泵送砼（注意：施工过程中不应集中浇筑一处，应均匀分布浇筑）。6.4砼泵出后，应根据所贴灰饼先将砼大面积整平，浇筑范围内均匀铺混凝土，厚度略高于找平堆，随即用平板振捣器振捣。混凝土振捣密实后，以标高控制桩为准检验平整度，高铲掉，凹处补平。用水平木刮杠刮平，表面再用木抹子搓平。待砼将要初凝时（通常一般硅酸盐水泥初凝在2-3小时），再用木抹子将砼面层压实收平。有坡度要求地面，应按设计要求坡度做。施工过程中必需有专职测量人员、技术人员进行标高控制及技术指导。6.5养护：垫层混凝土浇筑完，应在12h内进行覆盖和浇水，养护不得少于7d。依据气温不定时浇水养护，确保混凝土垫层表面无积水且一直湿润。第七章 质量检验7.1 混凝垫层铺设在基土上，垫层应在分区段施工时设置伸缩缝。 7.2 混凝上垫层厚度不应小于100mm。 7.3 垫层铺设前，其下一层表面应湿润。 7.4 垫层纵向缩缝应做平头缝或加肋板平头缝。平头缝和企口缝缝间不得放置隔离材料，浇筑时应相互紧贴。 7.5 大面积混凝土垫层应分区段浇筑。分区段应结合变形缝位置、不一样类型建筑地面连接处和设备基础位置进行划分，并应和设置纵向、横向缩缝间距相一致。 7.6 垫层混凝土施工质量检验尚应符合现行国家标准混凝土结构工程施工质量验收规范GB 50204 相关要求。 主控项目7.7 水泥混凝土垫层采取粗骨料，其最大粒径不应大于垫层厚度23；含泥量不应大于2；砂为中粗砂，其含泥量不应大于3。 检验方法：观察检验和检验材质合格证实文件及检测汇报。 7.8 混凝土强度等级应符合设计要求，且不应小于C15。 检验方法：观察检验和检验配合比通知单及检测汇报。通常项目7.9 水泥混凝土垫层表面许可偏差应符合表7.9要求。检验方法：应按GB50209-表4.1.5 中检验方法检验。混凝土垫层表面许可偏差及检验方法表7.9：序号检验项目许可偏差或许可值(mm)检验方法1许可偏差表面平整度10用2m 靠尺和楔形塞尺检验2标高10用水准仪检验3坡度坡度小于基坑对应尺寸2/1000，且小于30用坡度尺检验4厚度厚度在部分地方小于设计 厚度1/10用钢尺检验第八章 成品保护方法8.1 在已浇筑垫层混凝土强度达成12MPa以后，才可许可人员在其上走动和进行其它工序。8.2 在施工操作过程中，要保护好电气等设备暗管。 第九章 安全消防确保方法9.1 进入现场施工人员必需佩戴安全帽。 9.2准备浇筑砼前，首先必需检验多种机械运转情况是否正常。9.3多种机械设备操作必需设专员操作，操作人员必需经过专业技能考评，不然不许上岗作业。9.4 垫层混凝土施工过程中，槽边必需设专员监护；夜间施工必需有足够照明设备，、配电设备必需装有漏电保护器，使振动器作业人员，应穿胶鞋，戴绝缘手套，使用带有漏电保护开关箱。
