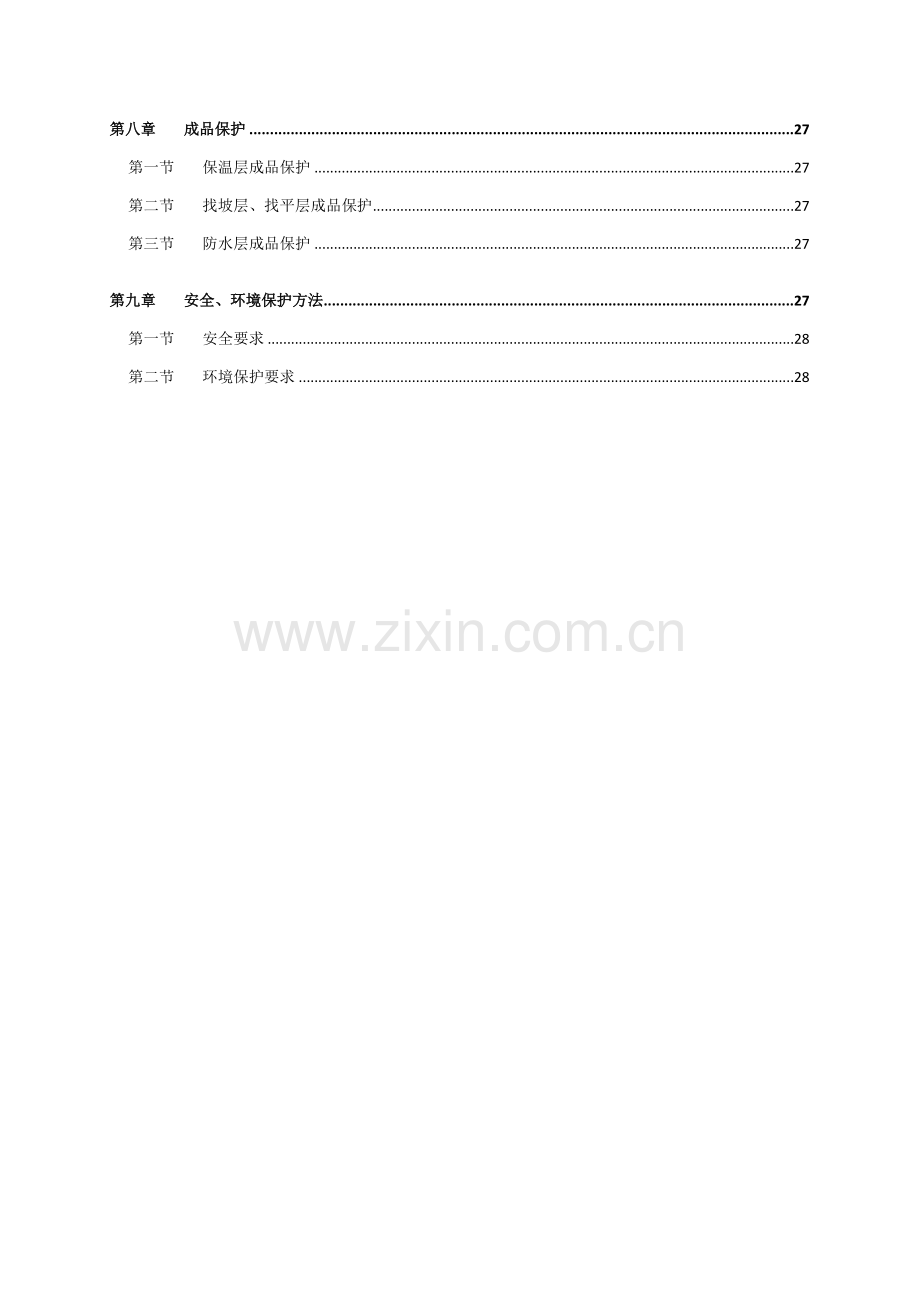

1、 目 录第一章工程概况1第一节基础概况1第二节屋面工程设计概况1第三节施工特点、关键和难点4第二章编制依据4第三章施工准备4第四章管理组织架构5第五章关键施工方法及工艺6第一节工艺步骤6第二节作业条件6第三节防水层施工7第四节找坡找平层施工12第五节保温层施工13第六节刚性保护层施工14第七节种植屋面滤水层施工16第八节屋面细部做法17第六章质量标准24第一节主控项目24第二节通常项目25第三节许可偏差项目25第七章检验批划分及材料送检要求26第一节检验批划分26第二节防水材料送检要求26第八章成品保护27第一节保温层成品保护27第二节找坡层、找平层成品保护27第三节防水层成品保护27第九章安
2、全、环境保护方法27第一节安全要求28第二节环境保护要求28第一章 工程概况第一节 基础概况中粮祥云国际项目(一期)工程在深圳市龙岗中心城大运新城片区龙岗大道和如意路交汇处,占地面积为27,040 ,总建筑面积 270,640;包含1栋办公楼(2A#),地下三层,地上41层,标准层高4.2m,结构高度173.7m,型钢混凝土框架-钢筋混凝土关键筒结构;2栋公寓(2B#、1A#),地上43层,地下三层,标准层高3.0m,结构高度142.25m(2B#)、140.75m(1A#),框支剪力墙结构;3栋住宅(1B#、1C#、1D#),地上30层,地下三层,标准层高2.9m,结构高度97.55m,框支
3、剪力墙结构;一栋幼稚园,地上3层,结构高度10.8m,框架结构;抗震设防烈度6度。工程名称中粮祥云国际项目(一期)施工总承包工程建设地点深圳市龙岗区龙岗大道和如意路交汇处建设单位深圳市锦峰城房地产开发设计单位香港华艺设计顾问(深圳)监理单位深圳市建力建设监理总包单位中国建筑第四工程局第二节 屋面工程设计概况本工程屋面包含2A、2B、1A、1B、1C、1D栋塔楼和幼稚园等。屋面保温层选择XPS挤塑聚苯板,防水等级为一级,防水材料采取聚合物防水涂料及自粘高分子防水卷材进行施工。屋面排水采取有组织排水方法。屋面做法和范围关键分为五类,关键施工做法以下。第三节 施工特点、关键和难点施工时应注意屋面坡度
4、及坡向,以免影响屋面排水效果。基层和突出屋面结构(女儿墙、墙、变形缝、天沟、排风道出屋面口等)转角处,均先用水泥砂浆做成圆弧,再将柔性防水向上翘起图纸要求高度。第二章 编制依据序号标准名称标准标号1屋面工程质量验收规范GB50207-2建筑工程施工质量验收统一标准GB50300-3屋面工程技术规范GB50345-4平屋面11ZJ2015平屋面建筑结构12J2016种植屋面工程技术规程JGJ1557建筑防水工程技术规程DBJ15-19-8变压拔气式五防排气系统粤12JT9109建筑节能工程施工质量验收规范GB50411-10建筑节能工程施工质量验收规范GB50411-11中粮祥云广场(一期)施工
5、图纸12中粮祥云广场(一期)施工组织设计第三章 施工准备技术人员应对设计图纸进行认真审核,明确各部位节点做法,如发觉图纸中有不明确事项,在施工前向设计人员提出,由设计人员进行确定。依据工程特点、质量要求、工期要求、现场要求等,制订出具体屋面工程施工方案,进行合理施工安排,确保质量、进度、成本、现场等各项指标顺利实现。施工前向施工队进行具体交底,使其明确各部位施工做法、操作工艺、施工要求等。第四章 管理组织架构第五章 关键施工方法及工艺第一节 工艺步骤1.有隔热/无隔热不上人屋面工艺步骤施工准备基层处理及出屋面管根等处理找坡找平层施工防水层层施工保温层施工隔离层施工保护层施工2.无隔热上人屋面工
6、艺步骤施工准备基层处理及出屋面管根等处理找坡找平层施工防水层层施工保温层施工隔离层施工保护层施工结合层施工面层施工3.有隔热上人屋面工艺步骤施工准备基层处理及出屋面管根等处理找坡找平层施工防水层层施工保温层施工隔离层施工保护层施工聚乙烯防排水保护板施工聚酯毡滤水层施工景观工程施工4.地垄墙上人屋面工艺步骤施工准备地垄墙施工预制板施工基层处理及出屋面管根等处理找坡找平层施工防水层层施工保温层施工隔离层施工保护层施工聚乙烯防排水保护板施工聚酯毡滤水层施工景观工程施工第二节 作业条件顶层结构施工完,现浇女儿墙已浇筑完成,出屋面风帽等施工完成,屋面杂物处理完成。水电管出屋面部分、烟风道、透气管道已施工
7、完成。屋面内排雨水斗已安装完成。穿结构管根用C25膨胀细石混凝土塞堵密实。提前对进场多种材料进行复试和有见证取样。第三节 防水层施工1.材料要求所使用防水材料必需有出厂合格证及相关部门颁发防水材料使用认证书,材料必需符合设计要求,材料进场后必需按要求进行现场取样复试,复试合格后方准使用。防水涂料:聚合物水泥防水涂料 可操作时间min30潮湿基面粘结强度MPa1.0抗渗性MPa涂膜120min0.3砂浆迎水面0.8砂浆背水面0.6撕裂强度120N/10mm浸水168h后断裂伸长率%1.5浸水168h后拉伸强度MPa80耐水性%80表干h4实干h12防水卷材:自粘高分子防水卷材,卷材各项性能应符合
8、以下要求: 拉伸强度 Mpa100N/10mm断裂伸长率 %400不透水性压力0.3MPa,保持时间120min,不透水低温弯折性-20C;无裂纹 搞冻性-20C 25C 20次 合格撕裂强度120N/10mm防水板:高密度聚乙烯防排水板拉伸强度 Mpa16MPa断裂伸长率 %550不透水性120min,Mpa0.3低温弯折性-35C;无裂纹 热处理尺寸改变率%2.0材料贮存、保管:卷材及涂料应贮存在阴凉通风室内,避免雨淋、日晒和受潮,严禁靠近火源,贮存环境温度不得高于45摄氏度,卷材应直立堆放,堆放高度不超出两层,并不得倾斜或横压,避免和化学介质及有机溶剂等有害物接触。 2.施工方法 2.1
9、.聚合物水泥防水涂料施工2.1.1.施工次序清理基层节点及复杂部位处理配置聚合物水泥防水涂料涂刷聚合物水泥防水涂料清理、检验修整涂层固化后,进行蓄水试验,有渗漏地方返工,直至无渗漏施工保护层养护 2.1.2.施工工艺 2.1.2.1.基面处理: 基面要求平整、洁净、湿润、坚实、无浮灰、无明水、无油污。 有蜂窝、裂缝等缺点先要进行修补,基层和突出屋面结构(女儿墙、立墙、天窗壁、变形缝、烟囱、管道、上人孔等)交接处,和基层转角处用M10水泥砂浆抹成圆弧形,圆弧半径R=50mm(用酒瓶抹)。 潮湿基面必需干燥后才能施工。 2.1.2.2.细部结构及附加防水层施工: 出结构管道:、先将管壁清洗、拉毛,
10、并将管口周围250mm范围内基面清理洁净。、然后用聚合物水泥防水涂膜沿管口周围基面多遍涂刷封严,涂刷宽度200mm,管口上翻合适高度。附加增强防水层:在阴阳角、出入口及细部结构等微弱部位,应先用聚合物水泥基防水涂料均匀涂刮一层做附加增强层处理。各类预留洞口、管口等: 、先将各预留洞口、管口及周围基面清理洁净。、然后涂刷一道聚合物涂膜防水层,以作增强处理。洞口、管口内壁使用小毛刷进行多遍涂刷。屋面反梁部位增强处理: 、先将顶板反梁及周围基面清理洁净。 、然后在反梁顶部及侧壁部位涂刷一道聚合物涂膜附加增强防水层,以作增强处理。2.1.2.4.大面防水涂刷: 聚合物水泥基防水涂膜纵横遍涂3遍,具体操
11、作以下:先将按要求配比倒入容器中搅拌均匀,用刮板或滚筒将胶乳均匀滚涂于已清理洁净基面上。通常涂刷3遍,达成设计要求厚度,涂覆间隔以前一道不黏手为宜,间隔时间约30分钟。立面施工一定要注意流淌。 涂膜涂刮时要顺着一个方向一次施工,施工完成后应立即检验,发觉表面有孔洞或裂缝应重新涂刮。2.1.2.5.成膜保护:组织好防水层和保护层交接和穿插作业,预防损坏防水层。防水涂膜完全固化验收合格后,应立即做好成膜保护工作,以预防后续工序对涂膜破坏,从而影响整体防水层防水性能。防水层施工完成后,应安排专业质检员对成品进行定时检验,立即发觉问题。假如因其它工序施工时造成防水层损坏,应立即进行修补,杜绝渗漏水隐患
12、。涂膜完成后,如铺装饰块、保护砂浆或涂刷装饰涂料,必需在防水涂膜完全干固后才能施工。2.1.2.6.检验、修整:待聚合物涂膜防水层施工完成后,对所施工区域进行一次全方面检验,对存在缺点地方立即进行修复,直至达成要求为止。2.2.自粘高分子防水卷材施工2.2.1.施工步骤基面清理节点及复杂部位处理赶铺高分子防水卷材卷材搭缝粘贴收口密封清理、检验修整涂层固化后,进行蓄水试验,有渗漏地方返工,直至无渗漏施工保护层养护2.2.2.施工工艺2.2.2.1.大面积合成高分子防水卷材施工: 铺贴次序:铺贴多跨或高低跨顶板卷材,宜按先高后低或先远后近次序进行,铺贴同一跨顶板卷材时,应先铺贴排水比较集中部位卷材
13、,然后按排水坡度自上而下配置卷材铺贴方向。 弹线试铺:从流水坡度下坡开始弹出基准线,使卷材长方向和流水坡度相垂直。并试铺卷材。 铺贴卷材:按摄影应次序对准基准线铺贴卷材。铺贴卷材不得起皱,不得用力拉伸卷材,边铺贴边用手持压辊压实,排除卷材下面空气和多出胶粘材料,确保卷材和基面粘接牢靠。铺贴平面和立面相连卷材时、应先铺贴平面,然后由下向上铺贴,并使卷材紧贴阴角,同时应避免卷材在阴阳角处接缝,卷材接缝必需离开阴阳角200mm以上,上下两层和相邻两幅卷材接缝应错开三分之一幅宽。粘贴前预放3-8米找正,找正后在中间固定,将卷材始端卷至固定处涂聚合物粘结料粘贴,再将卷材另一端卷至已粘贴好位置,然后向前涂
14、粘结料粘贴,用力压住卷材捆向前滚贴,粘后立即用刮板刮出遗留在里面空气和多出粘结料。屋面防水层粘结率85%,不能有集中大面积或连续空鼓。屋面防水层施工时,应先做好节点、附加层和屋面排水比较集中等部位处理,然后有屋面最低处向上进行。铺贴天沟、檐沟卷材时,宜顺天沟、檐沟方向,降低卷材搭接。铺贴卷材应采取搭接法,平行于屋脊搭接缝,应顺流水方向搭接;垂直于屋脊搭接缝应顺年最大频率风向搭接。叠层铺贴各层卷材,在天沟和屋面交接处,应采取叉接法搭接,搭接缝应错开;搭接缝宜留在屋面或天沟侧面,不宜留在沟底。 卷材接缝粘结:卷材接缝搭结宽度大于80-100mm,操作时宜二人共同完成。首先将搭接区卷材清理洁净。然后
15、将搭接材料涂刷在两个粘结面上。干燥约20min一边压合一边排除空气。粘合后再用手持压辊次序用力滚压一遍,凡遇卷材接头处,必需嵌填聚合物水泥粘结料封闭后方能进行搭接缝粘接。卷材收头部位处理:处理做法见屋面细部做法。2.3.蓄水试验屋面防水卷材施工前,检验屋面有没有渗漏、积水系统是否通畅,应在雨后或连续淋水2h后进行,有条件可做蓄水试验,其蓄水时间大于24h。屋面防水卷材施工完成后,将落水口用防水卷材封堵,然后对屋面进行蓄水,蓄水深度以满足最浅处水深150mm左右,并做好标识,保持二十四小时后,观察屋面是否有渗水,如没有渗水现象,则屋面防水卷材铺贴合格。如有渗水,对渗水部位做出标识,排出屋面积水,
16、对渗水部位进行修补处理后,对屋面再次进行蓄水试验。合格后方可进行下道工序。屋面全部工序完以后,应做第三次闭水试验,蓄水时间大于24h。2.4.防水施工具体做法参考中粮祥云广场一期工程防水工程施工方案3.质量要求3.1.主控项目防水涂料及防水卷材和胶粘剂规格、性能、配合比必需符合规范要求,有合格出厂证实、检验汇报等。卷材防水层及其转角处、落水口、烟风道、泛水等细部做法,必需符合设计要求和施工验收规范要求。防水层严禁有破损和渗漏现象发生。 3.2.通常项目卷材防水层基层平整,基层洁净、平整,无空鼓、松动、起砂和脱皮现象;基层阴阳角成弧形或钝角。卷材防水层搭接缝粘接牢靠,密封严密,不得有损伤、皱折、
17、翘边和鼓泡等缺点。卷材防水层保护层和防水层粘结牢靠,结合紧密,厚度均匀一致。防水卷材铺贴附加层宽度符合规范要求;分层接头搭接宽度符合规范要求,接头嵌填牢靠。卷材搭接宽度许可误差为-10mm。4.防水施工注意事项:卷材铺贴应平整顺直,搭接尺寸正确,不得扭曲、皱折。 零星小雨以上天气不能进行防水层施工,以免雨水将粘结料稀释冲走,造成防水卷材层空鼓。雨后要立即将工作面上积水排除,清干明水后即可进行防水卷材施工。 分区铺设,立即验收、立即隐蔽,避免长时间暴晒。第四节 找坡找平层施工 上人屋面及不上人屋面需立即在防水层上做细石混凝土找坡找平层施工。 1.材料及要求 细石混凝土:采取强度为C25商品混凝土
18、 2.关键机具 手推车、压滚、平铁锹、木拍子、铝合金靠尺、笤帚、铁抹子、水平刮杆、水平尺等。 3.工艺步骤基层处理找标高弹水平控制线铺设细石混凝土找坡2%压平养护基层处理:基层为防水层,需将基层表面用水清扫洁净,清扫过程中需注意做好对防水层成品保护。依据墙上500mm水平标高线按2%找坡,依据坡度将铺设细石混凝土厚度线以贴饼形式表现出来,水落口周围直径500mm范围内坡度不应小于5%。冲筋贴灰饼:依据坡度要求和测量人员放线拉线找坡贴灰饼,顺排水方向冲筋,冲筋间距为1.5m。冲筋后进行找坡找平层施工。找坡找平层坡度必需正确,符合设计要求。铺设细石混凝土:在已清理洁净基层上洒水湿润,将细石混凝土铺
19、设于屋面,根据贴饼标高铺设基础找坡。刮平、滚压:以找坡贴饼为标志,控制好虚铺厚度,用铁锹粗略找平,然后用木刮杠刮平。再用压滚往返滚压,并随时用2m靠尺检验平整度,将多出部分铲掉,凹处填平,直到滚压平整出浆为止。对于墙根、边角、管根周围不易滚压部位用木板拍打密实。养护:找坡层施工完成后进行洒水养护,严禁上人乱踩,养护期为7天,经干燥后铺设保温层。 各楼屋面坡度走向见相关施工图纸。4.质量要求4.1.主控项目找坡层和找平层所用材料质量及配合比,应符合设计要求。找坡层和找平层排水坡度,应符合设计要求。4.2.通常项目找平层应抹光、压光,不得有酥松、起砂、起皮现象。许可偏差项目找坡层许可偏差项次项目许
20、可偏差(mm)检验方法1表面平整度7用2m靠尺和楔形塞尺检验第五节 保温层施工 1.材料及要求本工程上人及不上人屋面采取外保温形式,保温材料采取挤塑聚苯板,具体厚度以下:序号楼栋厚度11A5021B81.2531C81.2541D6952A5062B37.5保温板进场后分类堆放、且必需采取防雨、防潮方法。搬运时注意轻拿轻放,预防损伤断裂、缺棱掉角。 2.关键机具 手推车、钢锯条、小白线、水平尺等。 3.施工工艺工艺步骤:基层清理弹线确定标高保温层铺设。基层清理:将细石混凝土找坡找平层上杂物、垃圾等清理洁净,保持干燥,基层验收合格并作隐检统计。 保温层铺设:挤塑板采取满铺,从一边开始铺设块状保温
21、材料,在雨水口处半径50cm范围内不铺设聚苯板;板块紧密铺设、铺平、垫稳,保温板缺棱断角处用同类材料碎块嵌补。 当保温板需要裁切时,边角一定要顺直、整齐,保温板之间拼缝一定要密实,相邻两板面高度一致。已铺完保温层,不得在其上面行走或运输小车和堆放重物。4.质量要求4.1.主控项目保温材料质量,应符合设计要求。保温层厚度应符合设计要求,其正偏差不限,负偏差应为5%,且不得大于4mm。4.2.通常项目保温材料铺设应紧贴基层,应铺平垫稳,拼缝应严密,粘贴应牢靠。许可偏差项目以下表所表示: 屋面保温层许可偏差和检验方法项次项目许可偏差(mm)检验方法1表面平整度5用2m靠尺和楔形塞尺检验2接缝高低差2
22、直尺和塞尺检验第六节 刚性保护层施工本工程刚性保护层做法以下:屋1:细石混凝土面层保温上人屋面;做法为50厚C25细石混凝土保护层内配D4钢筋双向150,(按3米3米分缝浇筑,缝宽10,缝内单组分聚氨酯建筑密封胶嵌缝)。 1.上人屋面刚性保护层施工1.1.材料及要求隔离层采取无纺布隔离层,无纺布要求大于200g/m2 。细石混凝土:采取强度为C25细石混凝土,钢筋:采取D4钢筋,填缝胶:采取单组分聚氨酯密建筑封胶。 1.2.关键机具吊斗、塔吊、标尺杆、铁锹、木抹子、铁抹子、扫帚等。 1.3.工艺步骤隔离层施工弹线确定标高 细石混凝土浇注养护。1.4.施工工艺隔离层施工:为了确保防水层不在施工过
23、程中遭到破坏,干铺一层无纺布,铺设均匀、完整。 1.4.1.分隔缝设置 按图纸要求细石混凝土保护层设置纵横向间距小于3m分隔缝,并用单组分聚氨酯密封胶嵌填严密,密封材料嵌填完成后不得碰损及污染,固化前不得踩踏。 分格缝宽为10mm。分格缝采取挤塑板,在防水混凝土施工时进行拉线放置,每个分格内部应按小于2米间距设置100mm100mm灰饼,挤塑板用3cm高水泥砂浆固定。1.4.2.钢筋网片施工 按设计要求,钢筋网片采取4150单层双向绑扎钢筋网片,保护层大于10mm。现场须制作带扎丝12厚砂浆垫块绑扎于钢筋网上,严禁不和网片绑扎直接垫于其下。 分格缝处钢筋网片要断开。钢筋网片要依据分格缝留设进行
24、分片,网片边缘距分格缝中心25mm。 进行钢筋网片铺设时,先铺设短向钢筋,钢筋搭接长度大于40d,末端做好180度弯钩。控制好绑丝长度,避免绑丝外露。 施工时注意防水层及钢筋网片保护工作。假如采取手推车运输细石混凝土,必需铺走道板或废旧多层板,以预防对防水层、钢筋网片及分格缝挤塑板破坏。1.4.3.细石混凝土浇筑保护层采取50厚C25细石混凝土。浇筑混凝土前,应将防水层表面杂物清除洁净,检验隔离层质量及平整度、排水坡度和完整性;支好分格缝模板,标出混凝土浇捣厚度。混凝土应用木抹子搓毛并找平。注意:混凝土终凝后应立即将凿除分格缝内挤塑板,再用单组分聚氨酯密封胶嵌填严密,密封材料嵌填完成后不得碰损
25、及污染,固化前不得踩踏。1.5.质量要求1.5.1.主控项目:防水保护层混凝土所用水泥、水、骨料、外加剂等必需符合施工规范和相关标准。混凝土配合比、原材料计量、养护等必需符合施工规范要求。评定混凝土强度试块必需按混凝土强度检验评定标准(GB50107-)要求和设计要求。 1.5.2.通常项目: 细石混凝土保护层不得有裂纹、脱皮、麻面、起砂等现象。许可偏差 保护层许可偏差和检验方法项次项目许可偏差(mm)检验方法1表面平整度5用2m靠尺和楔形塞尺检验2缝格平直3拉线和尺量检验3保护层厚度设计厚度10%,且不得大于5mm钢针插入和尺量检验第七节 种植屋面滤水层施工 种植屋面滤水层采取成品防排水板+
26、400g/m2双层聚酯毡进行施工。1. 工艺步骤 刚性保护层完成施工并清理洁净铺设凹凸储排水板铺设聚酯毡回填土。2.施工工艺施工时要注意不要让泥土、水泥、沙等垃圾进入储排水板正面空间,确保储排水板空间通畅。且铺设时尽可能做好保护方法,应立即立即做好回填土工作,预防大风吹乱储排水板影响铺设质量。储排水板铺设后,劳动车不能直接在排水板上行走,可铺设木板形成通道,以预防排水材料损坏。覆盖聚酯毡时,搭接缝处重合宽度不应小于200mm。聚酯毡铺设后,随时回填土壤,回填时应注意分层回填,第一层回填土确保扎实后才可进行机械回土,必需时采取保护方法。第八节 屋面细部做法1.出屋面墙体做法出屋面结构(电梯间、楼
27、梯间)防水收口做法见下图,上人及不上人屋面四面上翻高出地面300搭接墙面防水层;种植屋面防水卷材垂直至建筑标高以上300处,如细部做法以下图所表示:图一 混凝土墙泛水结构图二 混凝土墙泛水封口结构2.雨水口安装做法本工程设计中屋面排水分为内排水和侧排水方法。内排水为直式水落口,根据原设计图纸上给定雨水口位置,检验在结构施工时留下洞口位置,在安装前将预留洞口处理好,墙体预留洞部位将泡沫剔凿洁净。直式水落口周围直径500mm范围内坡度不应小于5%,并应用防水涂料涂封,其厚度不应小于2mm。 图三 侧排水口安装结构图四 直式排水口安装结构 图五 女儿墙溢水口结构 3.出屋面管道防水收口做法 伸出屋面
28、管道周围找平层应做成30mm圆锥台,管道周围和找平层之间应留凹槽,用密封材料嵌填密实,管道根部四面增设防水附加层,宽度250mm,高度360mm,防水收头处用金属箍紧固,并用密封材料封严。大样图以下: 图六 管道出屋面泛水结构 4.水簸箕做法另落到屋顶层雨水管下落端部加设钢筋砼水簸箕,水簸箕做法以下图所表示: 图七 水簸箕做法图5.出屋面门洞做法本工程设计屋面出屋面洞口做法以下图所表示。 图八 出屋面门洞做法图 6.烟道施工做法 厨房烟道采取成品烟道,排气道高出屋面或平台地面2m,当周围4m之内有门窗时,应高出门窗上皮0.6m,做法出屋面口及泛水做法以下图所表示: 图九 烟道出屋面做法图图十
29、排气道出屋面泛水结构第六章 质量标准第一节 主控项目保温材料强度、容重、导热系数和含水率等必需符合设计要求和屋面工程质量验收规范(GB50207-)及建筑节能工程施工质量验收规范(GB50411-,为节能规范)要求。找坡层材料必需符合设计图纸和相关标准要求。找坡施工配合比、铺设密实度应符合设计要求和屋面工程技术规范(GB50345)要求。找平层采取M10水泥砂浆,配置时严格按配比进行,所用原材料及配合比必需符合设计要求和施工规范要求。找平层坡度必需符合设计要求。防水卷材规格、性能、配合比必需达标,并有合格出厂证实。细石砼防水层不得有渗漏和积水现象,细部防水结构必需符合设计要求和规范要求。屋面施
30、工时,各道工序完成后,必需经过验收并办理对应手续方可进入下一道工序。 密封材料嵌填必需密实、连续、饱满,粘接牢靠,无气泡、开裂、脱落等现象。第二节 通常项目保温材料应紧贴基层铺设,铺平垫稳,拼缝严密。混凝土和基层间不得有空鼓和表面积散现象,表面平整、压实抹光,不得有裂缝、起壳、起砂缺点。突出屋面管道和阴阳角等部位做成圆弧型,圆弧半径R=50mm,水落口周围500mm范围内应做成略低凹坑。找平层无空鼓、起砂,表面平整,用2m长直尺检验,直尺和基层间隙不应超出5mm,阴阳角要弧形或钝角。防水卷材铺附加层接头要嵌牢靠。卷材粘结要牢靠,无空鼓、损伤、滑移翘边、起泡、皱折等缺点。砼面层应设置分格缝。卷材
31、铺贴方向正确,搭接宽度许可偏差为-10mm。面砖应铺砌平整、坚实、洁净、线路顺直、勾缝严密,不得有空鼓、松动,脱落和裂缝、缺棱掉角,污染等缺点。第三节 许可偏差项目 保温层许可偏差 屋面保温层许可偏差和检验方法项次项目许可偏差(mm)检验方法1表面平整度5用2m靠尺和楔形塞尺检验2接缝高低差2直尺和塞尺检验找坡层许可偏差找坡层厚度许可偏差和检验方法项次项目许可偏差(mm)检验方法1表面平整度7用2m靠尺和楔形塞尺检验 刚性保护层许可偏差 保护层许可偏差和检验方法项次项目许可偏差(mm)检验方法1表面平整度5用2m靠尺和楔形塞尺检验2缝格平直3拉线和尺量检验3保护层厚度设计厚度10%,且不得大于
32、5mm钢针插入和尺量检验第七章 检验批划分及材料送检要求第一节 检验批划分每个单体屋面工程将上人屋面、不上人屋面、种植屋面分为3个检验批。第二节 防水材料送检要求1.合成高分子防水卷材合成高分子防水卷材,以同一类型、同一规格5000m2卷材为一批,不满5000m2也可作为一批;从尺寸偏差和外观检验合格卷材中任取1卷切除距外层卷头2.5m后,顺纵向切取长度为1.5m全幅宽度卷材试样1块进行理化性能检验,需要时附送粘结剂。2.聚合物水泥防水涂料以同一类型10t产品为一批,不足10t亦可作为一批;取样数量:随机抽取水泥和粉料各2.5Kg保温材料送检要求 同厂家、同品种、同规格型号,抽检不少于1组,1
33、0块100100制品厚度(mm)、2块300300制品厚度(mm)、5块190190制品厚度(mm)、15块1501010 (mm)第八章 成品保护第一节 保温层成品保护在已铺好松散、板状或整体保温层上不得直接行走、运输小车,行走路线应铺垫脚手板。保温层施工完成后,应立即铺抹细石砼找平层,降低受潮和进水。第二节 找坡层、找平层成品保护抹好找平层上推小车运输时,应先铺脚手板车道,预防破坏找平层。雨水口、内排水口等部位应采取临时方法保护好,预防堵塞和杂物进入。第三节 防水层成品保护刚涂刷好防水底胶层,应立即采取保护方法,严禁上人。突出地面管根、地漏、排水口,阴阳角等处和周围防水层不得碰损,部件不得
34、变位。防水施工过程中,未固化前不得上人走动,以免破坏防水层,造成渗漏隐患。防水施工过程中,应注意保护相关门口、墙面等部位,预防污染成品。第九章 安全、环境保护方法第一节 安全要求防水施工全部材料均属易燃物,贮存、运输过程必需严禁烟火,在现场施工时,设专员看护,发觉火情,立即报警。现场必需配置对应消防器材。施工人员必需穿软底鞋,不得穿硬底鞋或带钉子鞋进入施工现场,并应配置对应保护用具,带好安全帽。全部洞口临边防护按安全交底实施。施工人员必需戴好安全帽,高处作业必需佩戴好安全带。施工机械安全管理:施工电梯安全装置必需齐全、灵敏、可靠,实施额定重量人员。临时用电安全防护管理:临时用电必需按规范要求,
35、依据施工组织设计(方案)实施,建立必需档案资料。消防安全管理方法:严格工地使用明火审批手续,需要利用明火当日可提出申请。第二节 环境保护要求商品混凝土在运输过程中要避免遗漏,对少许遗漏混凝土要立即清理。操作人员在施工时应佩带口罩、手套,预防有害气体吸入。在施工过程中,做好人工通风工作,预防发生中毒事故。安全员在施工现场巡回检验,如发觉火情、中毒等意外事件,立即处理。雨、雾、大气湿度过大及六级以上大风天气不宜施工。施工现场配置消防设备。施工现场应清除易燃物及易燃材料,消防道路应确保通畅。施工使用易燃物及易燃材料应存放于指定地点,并有防护方法及专员看管。易燃品下班后必需放入有些人管理指定仓库。施工完成后剩下材料容器及少许废料严禁随意丢弃、倾倒,立即回收处理,以免造成污染。1.成本节省方法杜绝使用不合格材料,降低返工浪费就已经对成本节省做到了关键确保,其次是要把好质量控制最终一关,做到每道工序验收不合格不能进行下道工序施工,确保不出现不合格品。现场实施限额领料制度,节省有奖,超耗有罚措施。文明施工,节省用水、用电。加强管理,做到不返工、不浪费、不丢失。
