土石方综合重点工程专项综合标准施工专业方案.doc

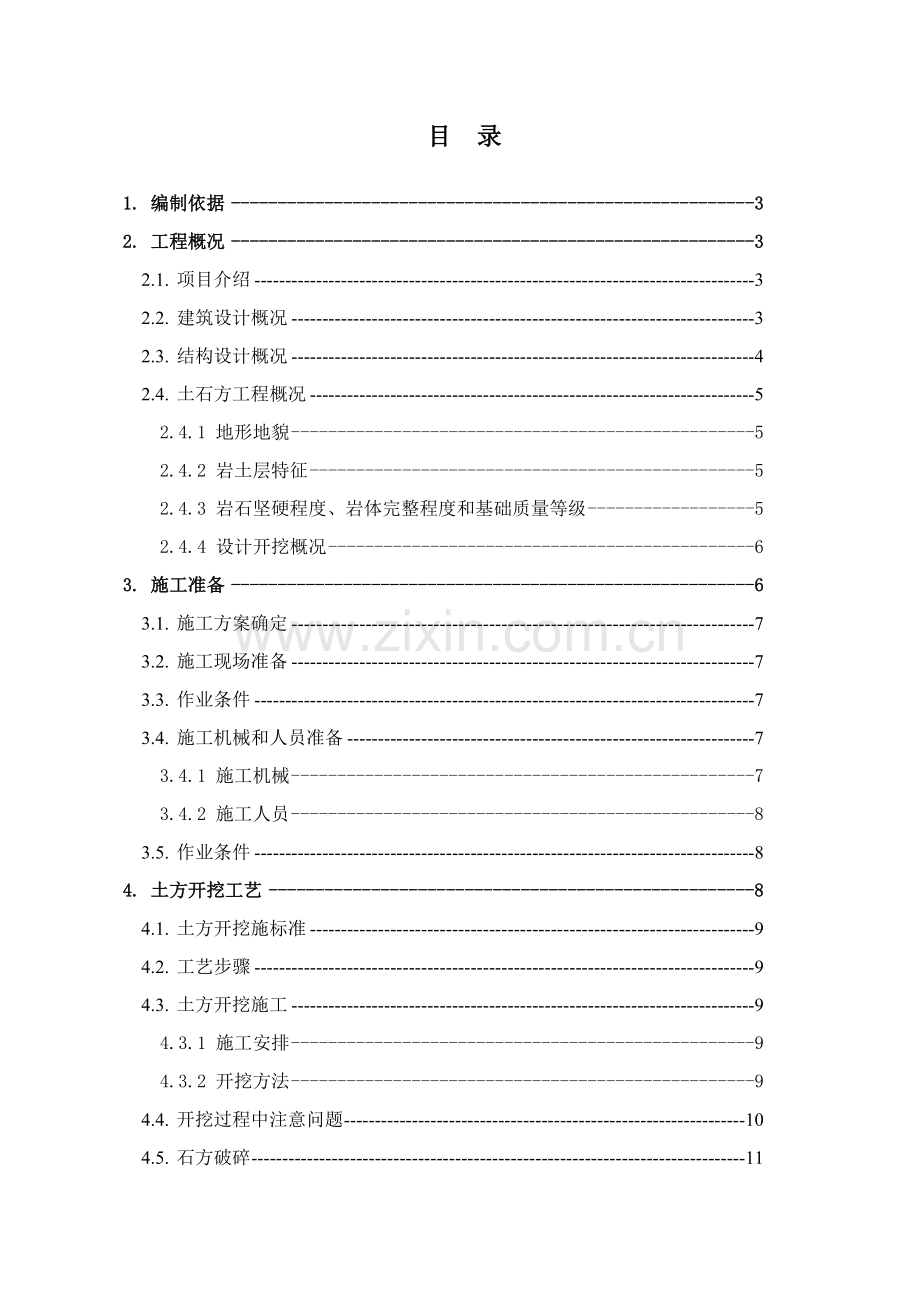

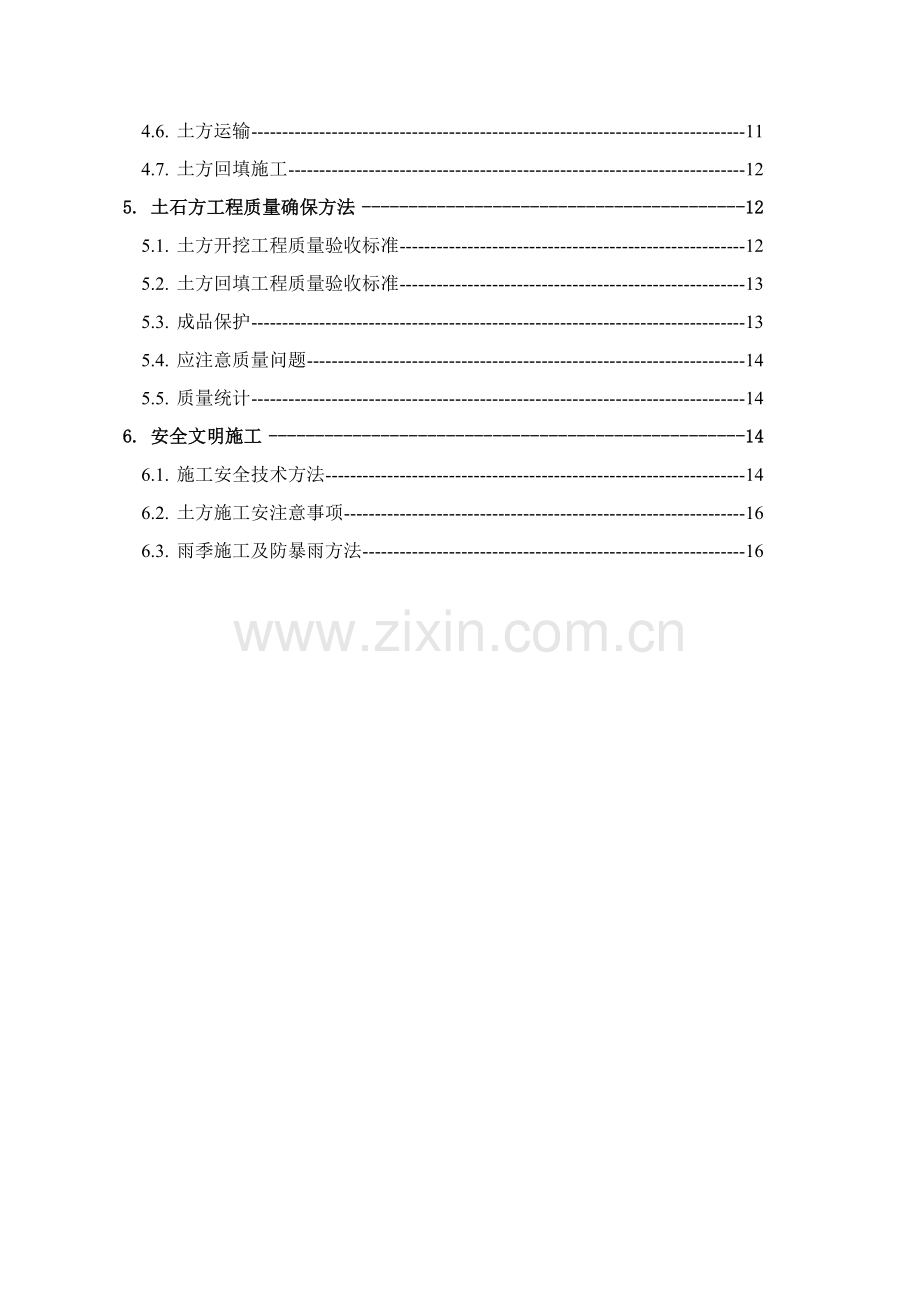

目 录1.编制依据32.工程概况32.1. 项目介绍32.2. 建筑设计概况32.3. 结构设计概况42.4. 土石方工程概况52.4.1地形地貌52.4.2岩土层特征52.4.3岩石坚硬程度、岩体完整程度和基础质量等级52.4.4设计开挖概况63.施工准备63.1. 施工方案确定73.2. 施工现场准备73.3. 作业条件73.4. 施工机械和人员准备73.4.1施工机械73.4.2施工人员83.5. 作业条件84.土方开挖工艺84.1. 土方开挖施标准94.2. 工艺步骤94.3. 土方开挖施工94.3.1施工安排94.3.2开挖方法94.4. 开挖过程中注意问题104.5. 石方破碎114.6. 土方运输114.7. 土方回填施工125.土石方工程质量确保方法125.1. 土方开挖工程质量验收标准125.2. 土方回填工程质量验收标准135.3. 成品保护135.4. 应注意质量问题145.5. 质量统计146.安全文明施工146.1. 施工安全技术方法146.2. 土方施工安注意事项166.3. 雨季施工及防暴雨方法161. 编制依据（1）本工程施工承包协议文件。（2）本工程施工图设计文件；（3）本工程施工组织设计（3）各项管理手册和程序文件，和类似工程施工经验和科技结果。（4）甲方提供岩土工程勘察汇报（5）建筑施工土石方工程安全技术规范（JGJ180-）、建筑边坡工程技术规范（GB50330）等其它相关国家标准、规范。2. 工程概况2.1. 项目介绍1、工程名称：2、建设地点：3、建设规模：本工程占地面积1.6万平方米，建筑面积约1.6万平方米，分别建设1栋四层行政办公楼、1栋两层会议中心、1栋两层餐饮中心、2栋六层职员公寓、1栋单层运动馆、门卫室1个等，无地下室，建筑物为钢筋混凝土框架结构，最高为职员公寓22.5米。4、建设单位：5、设计单位：6、施工单位：7、监理单位：2.2. 建筑设计概况（1）建筑物一览表建筑物一览表编号建设阶段建筑名称基底面积建筑面积层数主体高度（m）B1新建办公楼1802.765702.844F18.3B2新建餐饮中心楼1054.261609.322F10.9B3新建宿舍楼1773.467714.936F22.5B4新建入口大门20.220.21F9.77B5新建运动馆1080.761080.761F12B新建会议中心269.6269.62F11.4（3）建筑特征建筑结构形式为：均为钢筋混凝土框架结构，合理使用年限为50年；抗震设防烈度为7度。建筑类别：公共建筑。耐火等级：二级。0.00相当于绝对标高分别为办公楼5.0m、运动馆4.50m、宿舍楼4.2m、餐饮中心4.3m（以实际建筑标高为准）。2.3. 结构设计概况（1）行政办公楼：建筑主体为4层办公楼，旁边有隶属2层会议室。结构类型采取钢筋混凝土框架结构。基础部分采取冲孔灌注桩，部分采取柱下独立基础。地基基础设计等级为丙级。（2）职员宿舍：建筑主体为6层宿舍楼。结构类型钢筋混凝土框架结构。基础采取冲孔灌注桩。地基基础设计等级为丙级。（3）餐饮中心：建筑主体为1层局部2层结构，为食堂餐饮。无地下室，结构类型采取钢筋混凝土框架结构基础为冲孔桩。地基基础设计等级为丙级。（4）运动馆：建筑主体为1层局部2层结构，为运动馆。无地下室，结构类型采取钢筋混凝土框架结构基础为冲孔桩。地基基础设计等级为丙级。（5）上述建筑结构安全等级均为二级，耐火等级均为一级，设计使用年限均为50年。2.4. 土石方工程概况2.4.1 地形地貌厂前区原始地貌为丘陵地貌，后经采石场改造成为半填方场地。大部分地段为平地，仅南侧部分地段为岩壁或斜坡。平地现实状况高程约为4.06.50m，整体上南侧略高，北侧略低。2.4.2 岩土层特征依据钻探勘察结果，厂前区地段揭露地层关键为人工填土层(Q4ml，包含填石、填砂及填土层)、第四系坡积层(Qdl)及残积层(Qel)，下伏基岩为燕山期(y)花岗岩、辉绿岩。具体分层情况见下表：岩土分层表层号时代岩土层类别及定名成因状态/密实度Q4填石人工松散稍密2Q4填砂松散3Q4填土松散Q粉质粘土坡积硬塑Q砂质粘性土残积硬塑1Q花岗岩基岩全风化2y强风化3y中等风化4y微风化2y辉绿岩岩脉强风化3y微风化2.4.3 岩石坚硬程度、岩体完整程度和基础质量等级依据岩土工程勘察规范(GB 50021-，)第3.2.2条和第3.2.3条及附录A，结合本工程具体情况，对岩石坚硬程度、岩体完整程度和岩体基础质量等级进行评价，评价结果见下表：岩石坚硬程度、岩体完整程度及岩体基础质量等级岩石名称层号坚硬程度完整程度基础质量等级中等风化花岗岩3较软岩破碎级微风化花岗岩4较硬岩较完整级中等风化辉绿岩3较软岩破碎级2.4.4 设计开挖概况本工程承台地梁底设计标高最低为1.9米，开挖深度最大达2.1米。办公楼电梯井部位开挖深度达2.2米。依据地勘汇报显示，各栋地下挖土方、石方厚度以下：(1) 办公楼场平后该地段基岩面埋深约为0.52.4m，存在土石方混合开挖。(2) 大会议室大会议室之下地层关键为填石和中等/微风化花岗岩，填石厚度约为04.20m，厚度不一，呈北侧厚、南侧薄趋势。(3) 餐饮中心山体开挖后南侧二层餐饮中心大部分地段直接出露中等/微风化花岗岩。仅东北部地段分布有约1.53m填石，填石之下为厚达89m强风化花岗岩，中等/微风化基岩面埋深为1012m。北部单层餐饮中心之下为28m厚填土(包含填石、填砂及填土)，其下为厚度212m残积土及全、强风化岩层，中等/微风化基岩面埋深6.515m，基岩面呈由西南侧向东北侧方向逐步加深趋势。(4) 宿舍楼宿舍楼所在地段除西侧局部地段外，大部分为采石场超挖地段，中等/微风化基岩面埋深普遍为现实状况地表以下714m，上覆填砂层厚度通常为411m，填石层厚度通常为16m，另外局部夹薄层填土层。(5) 运动馆场平后运动馆地段西南部山体开挖地段将直接出露强风化中等/微风化花岗岩；而东北部基础以下为厚度24m填石，填石之下为强风化花岗岩层，中等/微风化岩面埋深为46m。3. 施工准备3.1. 施工方案确定（1）整体上分楼栋先用挖掘机挖除上部土方，下部披露出来石方后，依据石方类别选择不一样施工机械设备进行石方破碎。（2）土方采取分层开挖，抵达设计标高前20cm采取人工挖除，修整基地、边坡。（3）土石方经过平衡计算后，回填土石方需要量在现场临时堆放，多出土方随挖随装车运出场外。3.2. 施工现场准备（1）标高水准点依据建设单位给定高程点已引入施工区。（2）熟悉施工图纸及地质情况，埋设好轴线控制桩，了解地下管线情况，检验挖土及运输机械准备情况，进行施工前技术质量和安全交底工作。（3）进行定位放线，放出基坑开挖线和边坡线。3.3. 作业条件（1）土方开挖前，应依据施工方案要求，将施工区域内地下、地上障碍物清除和处理完成。2）建筑物位置或场地定位控制线（桩）、标准水平桩及开槽灰线尺寸，必需经过检验合格；并办完预检手续。3）夜间施工时，应有足够照明设施；在危险地段应设置显著标志，并要合理安排开挖次序，预防错挖和超挖。4）施工机械进入现场所经过道路、桥梁和卸车设施等，应事先经过检验，必需时要进行加固或加宽等。5） 在机械施工无法作业部位和修整边坡坡度、清理槽底等，均应配人工进行。3.4. 施工机械和人员准备3.4.1 施工机械依据基坑土方开挖及回填、地质条件、现场实际情对机械设备选型以下：序号设备名称型号规格数量生产能力配车数量用途备注1挖掘机PC-2002台800m3/台班4辆土方开挖2挖掘机PC-3602台25m3/台班石方破碎配凿头3挖掘机PC-2001台25m3/台班石方破碎配凿头4风压机15L/min1台5m3/台班石方破碎带凿头3.4.2 施工人员人员类别人数技术人员1施工员1质检员1安全员1测量人员2挖掘机司机5汽车司机4杂工5累计203.5. 作业条件（1）土方开挖前,应摸清地下管线等障碍物,并应依据施工方案要求,将施工区域内地上,地下障碍物清除处理完成。（2）建筑物或构筑物位置或场地定位控制线（桩），标准水平桩及基槽灰线尺寸，必需经过检验合格，关办完预检手续。（3）场地表面要清理平整，做好排水坡度，在施工区域内，要挖临时性排水沟。（4）夜间施工时，应合理安排工序，预防错挖或超挖。施工场地应依据需要安装照明设施，在危险地段应设置显著标志。（5）、开挖低于地下水位基坑（槽）、管沟时，应依据当地工程地质资料采取方法降低地下水位，通常要降至低于开挖底面50，然后再开挖。（6）熟悉图纸，做好技术交底。4. 土方开挖工艺4.1. 土方开挖施标准基坑各层土方开挖必需遵照“开槽设撑，先撑后挖，分层开挖，严禁超挖”标准，机械开挖必需注意开挖深度严禁超出要求深度，不得损坏护坡。4.2. 工艺步骤确定开挖次序和坡度沿灰线切出槽边分层开挖修整槽边清底4.3. 土方开挖施工4.3.1 施工安排为加紧施工进度，确保施工工期，在处理周围扰民影响情况下，土方挖运可实施两班作业，在扰民和民扰原因严重时，可避开居民夜间休息时间，实施白班工作制。4.3.2 开挖方法依据基础和土质和现场上等条件，要合理确定开挖次序，然后再分段分层平均下挖。（1）开挖多种浅基础，如不放坡时，应先沿线直边切出槽边轮廓线。（2）如遇雨季时，在挖土基坑底四面围挖一条宽深约500500mm排水沟，而且每间隔50m距离挖排水井，方便在雨天及平时用抽水机把基坑水抽走，使基坑挖土保持着干燥状态下进行施工。（3）开挖多种槽坑1）浅条形基础。通常粘性土可自上而下分层开挖。每层深度以60cm为宜，从开挖端部逆向倒退按踏步型挖掘，碎石类土先用镐翻松，正向挖掘，每层深度，视翻土厚度而定，每层应清底和出土，然后逐步挖掘。2）浅管沟。和浅条形基础开挖基础相同，仅沟帮不切直修平。标高按龙门板上平往下返出沟底尺寸，当挖土靠近设计标高时，再从两端龙门板下面沟底标高上返50cm为基准点，拉小线用尺检验沟底标高，最终修整沟底。3）开挖放坡坑（槽）和管沟时，应先按施工方案要求坡度，粗略开挖，再分层按坡要求做出坡度线，每隔3m左右做出一条，以此线为准进行铲坡。深基坑挖土时，应在沟帮中间锱出宽度80cm左倒上台。4）开挖大面积浅基坑时，沿坑三面同时开挖，挖出土方装入推车或翻斗车，由末开挖上面运至弃土地点。(4)开挖基坑（槽）或管沟，当靠近地下水位时，应先完成标高最低处挖方，方便在该处集中排水。开挖后，在挖到距槽底50cm以内时，测量放线人员应配合抄出距槽底50cm平线；自每条槽端部20cm处每隔23m，在槽帮上钉水平标柱小木橛。在挖至靠近槽底标高时，用尺高事先量好50cm标注，随时以小木橛上平，校核槽底标高。最终由两端轴线（中心线）引桩拉通线，检验距槽边尺寸，确定槽宽标准，据此修整槽帮，最终清除槽底土方，修底铲平。(5)基坑（槽）管沟直立帮和坡度，在开挖过程中和敞露期间应预防塌方，必需时应加以保护。在开挖槽边弃土时，应确保边坡和直立坡稳定。当土质良好时，抛于槽边土方（或材料）应距槽（沟）边缘0.8m,以外,高度不宜超出1.5m,在柱基或围墙一侧,不得堆土过高.（6）开挖基坑（槽）土方，在场地在条件堆放时，一定留足回填用好土，多出土方应一次运至弃土外，避免二次搬运。（7）土方开挖放坡措施边坡支护层段开挖严格根据业主提供设计施工图纸进行放坡开挖，开挖过程中临时边坡按1：1放坡，喷锚坡度1：8进行放坡。4.4. 开挖过程中注意问题1）应严格根据施工次序要求有序进行，严禁四处开花式敞开式大开挖，开挖时先两边后中间，方便为支护施工尽早提供工作面。2）开挖过程中，严格控制开挖尺寸，施工时尽力避免基底超挖。3）开挖基槽时，有场地条件，一次留足回填需要好土，多出土方运到弃土处，避免二次搬运。4）土方开挖时，要注意保护标准定位桩、轴线桩、标准高程桩。5）现场一切施工人员应听从指挥人员指挥,不可盲目施工。6）土方开挖过程中若发觉或挖断地下原有多种管线应立即上报，暂停开挖，待妥善处理后方可继续开挖。7）开挖过程中如发觉多种文物或古墓应保护好现场，立即上报相关部门，待妥善处理后，才可继续施工。8）机械开挖时，两台机械保持10米安全距离，人工挖土时，两个操作者间距应保持23m。9）如有地下管线迁改和保护须取得管线权属部门、业主等相关单位同意后方可施工。10）在土方开挖推进过程中，应合适控制开挖速度，确保开挖完一段后边坡支护、边坡处理能够立即跟上，避免边坡土层裸露时间过长。11）挖掘机一次不得挖到底处采取先挖走表面一层降低机位后再继续向下开挖措施，假如挖完一层后土层太软无法承受机械时则回填部分表层硬土再让机械就位。12）土方开挖时应立即抽排地表水，预防基坑内积水。13）边坡放坡开挖后，应留200mm300mm土体保护层，人工修整。14）凡开挖土方应随挖随运走，严禁堆积基坑顶周围上。15）做好安全方法，拉好安全警戒线，挂好安全警示牌，安全护栏杆，栏杆高度不得小于1.2米。3、土方开挖放坡措施边坡支护层段开挖严格根据业主提供设计施工图纸进行放坡开挖，开挖过程中临时边坡按1：1放坡，喷锚坡度1：8进行放坡。4.5. 石方破碎施工破碎采取带凿头挖掘机结合风炮机进行破碎。根据石方硬度配置不一样破碎机械，当石方为花岗岩岩层时，采取360大功率带凿头挖掘机进行破碎，当为有裂隙中风化、微风化岩层时，采取200带凿头挖掘机进行破碎，其它较松散岩层用分机进行破碎。4.6. 土方运输大面积土方开挖时土方运输关键采取挖掘机直接装上自卸车进行，对需用于回填土，运至指定地点。根据指定面积、高度堆放。其它土方全部运至弃土场。4.7. 土方回填施工1）回填土前应将基坑底或地坪上垃圾等杂物清理洁净，肥槽回填前，必需清理到基础底标高，将回落松散垃圾、砂浆、石子等杂物清除洁净。2）检验回填土质量有没有杂物，粒径是否符合要求，和回填土含水量是否在控制范围内；如含水量偏高可采取翻松，晾晒或均匀掺入干土等方法；如遇回填土含水量偏低，可采取预先洒水润湿等方法。3）回填应分层铺摊。每层铺土厚度应依据土质、密实度要求和机具性能确定。通常蛙式打夯机每层铺土厚度为200 250 mm；人工打夯小于200 mm。每层铺摊后，随之耙平。4）回填土每层最少夯打三遍。打夯应一夯压半夯，夯夯相接，行行相连，纵横交叉。而且严禁采取水浇使土下沉所谓“水夯”法。5）深浅两基槽回填时，应先填夯深基坑，填至浅基坑相同标高时，再和浅基础一起填夯。如必需分别填夯时，交接处应填成阶梯形，梯形高宽比通常为1 ：2。上下层错缝距离大于1.0 m。6）回填房心及管沟时，为预防管道中心线位移或损坏管道，应用人工先在管道两侧填土扎实。并应由管道两侧同时进行，直至管顶0.5 m以上时，在不损坏管道情况下，方可采取哇式打夯机扎实。在抹带接口处，防腐绝缘层或电缆周围，应回填细粒料。回填土每层填土扎实后，应按规范要求进行环刀取样，测出干土质量密度；达成要求后，再进行上一层铺土。7）修整找平，填土全部完成后，应进行表面拉线找平，凡超出标准高程地方，立即依线铲平，凡低于标准高程地方，应补土扎实。5. 土石方工程质量确保方法5.1. 土方开挖工程质量验收标准项目名称序号检验项目许可偏差或许可值（mm）检验方法柱基基坑基槽挖方场地平整管内地（路）面基层人工机械主控项目1标高- 503050- 50- 50水准仪检验2长度、宽度+ 200- 50+ 300- 100+ 500- 150+ 100-经纬仪、钢尺3边坡设计要求观察、坡度尺通常项目1表面平整度2020502020用2 m靠尺和楔形塞尺2基低土性设计要求观察或土样分析注：地（路）面基层偏差只适适用于直接在挖、填方上做地（路）面基层。5.2. 土方回填工程质量验收标准项目名称序号检验项目许可偏差或许可值（mm）检验方法柱基基坑基槽挖方场地平整管内地（路）面基层人工机械主控项目1标高-503050- 50- 50水准仪检验2分层压实系数设计要求按要求方法通常项目1回填土料设计要求取样检验或直观判别2分层厚度及含水量设计要求水准仪及抽样检验3表面平整度2020302020用靠尺或水准仪5.3. 成品保护1）对定位标准桩、轴线引桩、标准水准点、龙门板等，挖运土时不得碰撞，也不得坐在龙门板上休息。并应常常测量和校核其平面位置、水平标高和边坡度是否符合设计要求。定位墙准桩和准水准点，也应定时复测检验是否正确。2）土方开挖时，应预防邻近已经有建筑物或构筑物、道路、管线等发生下沉或变形。必需时，和设计单位或建筑单位协商采取防护方法，并在施工中进行沉降和位移观察。5.4. 应注意质量问题1）基底超挖：开挖基坑（槽）或管沟不得超出基底标高。如部分地方超开挖时，其处理方法应取得设计单位同意，不得私自处理。2）软土地域桩基挖土应预防基位移：在密集群桩上开挖基坑时，应在打桩完成后，间隔一段时间，再对称挖土：在密集桩周围开挖基坑（槽）时，应事先确定防桩基位移方法。3）基底末保护：基坑（槽）开挖后应尽可能降低基土扰动。如基础不能立即施工时，可在基底标高以上留出0.3m厚土层,待做基础时再挖掉。4）施工次序不合理；土方开挖宜先从低处进行、分层分段依次开挖、开成一定坡度、以利排水。 5）开挖尺寸不足；基坑（槽）不直不平，基底不平；应加强检验，随挖随修，并要认真验收。5.5. 质量统计本工艺标准应含有以下质量统计：1）工程地质勘察汇报。2）工程定位测量统计。3）开挖完成后，通知质监做地基压板检测及设计、甲方、监理企业等相关单位进行基坑验收，做好验收签证统计。6. 安全文明施工6.1. 施工安全技术方法1）加强开挖期间对基坑监测，依据基坑改变情况对应调整土方开挖深度和速度；确保基坑安全、可靠。2）挖机挖土应合理分层进行，在软土上开挖时，必需铺设路基箱及钢板等，预防出现塌方及机械倾翻等事故。3）在开挖土方时必需确保挖机所处位置边坡稳定，预防挖机倾覆。4）挖机作业现场，必需由专员负责指挥，无关人员严禁进入作业区。挖机司机必需服从现场调度指挥。5）夜间作业，必需提前申报夜间施工手续，相关部门同意后方可施工；现场必需配置充足照明设施，在危险区域必需设置显著警示标志；在基坑周围必需设置围护栏杆。6）土方车辆进出施工现场大门，必需清理冲洗洁净，预防污染市政道路。7）雨期施工，运输机械及道路必需采取防滑方法，确保行车安全。8）全部进入施工现场人员戴好安全帽，并按要求配戴劳动保护用具，和安全带等安全工具。9）在距基坑边缘0.2-1.0米处设置护栏，且不低于1.2米，并要稳固可靠。进入基坑施工人员上下通行由斜道或扶梯上下，不攀登模板、脚手架、或绳索上下，并作好“三宝”、“四口”等防护方法管理，各施工人员严禁翻跃护身栏杆。基坑施工期间设警示牌，夜间加设红色灯标志；10)土方开挖要探明地下管网，预防发生意外事故；11)基坑外施工人员不得向基坑内乱扔杂物，向基坑下传输工具时要接稳后再松手；12)严禁坑内施工人员休息，以防不慎；13)施工机械一切服从指挥，人员尽可能远离施工机械，如有必需，先通知操作人员，待回应后方可靠近。14)多种机械定时保养，机械操作人员建立岗位责任制，做到持证上岗，严禁无证操作；15)加强安全教育，认真作好防洪、防雷、防触电、防火、防风暴、防滑、防暑等工作，经过交底落实到班组。16)常常检验施工用电，电闸箱、机电设备有完善保护接零，可靠防雨、防潮方法。绝缘良好，严防漏电，设漏电保护器，手持电动工具佩带齐个人安全保护用具。17)随时检验边坡稳定情况，如发觉边坡有裂缝等不安全原因，应立即停止该处施工，上报项目部安全及技术人员，确定无安全隐患后方可继续施工。18)施工电源线在雨季时要架高，架高高度不低于2m，避免漏电；19)、尽力改善工作环境，调整作业时间。6.2. 土方施工安注意事项（1）多台机械开挖，挖土机间距应大于10m。在挖土机工作范围内，不许进行其它作业。挖土应由上而下，逐层进行，严禁先挖坡脚或逆坡挖土。（2）挖土方不得在危岩、孤石下边或贴近未加固危险建筑物下面进行。（3）开挖应严格按要求放坡。操作时应随时注意土壁变动情况，如发觉有裂纹或部分坍塌现象，应立即进行支撑和放坡，并注意支撑稳固和土壁改变。（4）机械多台阶同时开挖，应验算边坡稳定，挖土机离边坡应有一定安全距离，以防坍方，造成翻机事故。（5）分层开挖时上下开斜坡道，并采取防滑方法，严禁踩踏支撑上下。应设安全栏杆。（6）重物距土坡安全距离：汽车大于3m；土方堆放大于1m，堆土高不超出1.5m；材料堆放，应大于1m。（7）在边坡支护施工前后，应注意落实防雨方法，预防边坡土体及养护期护面砼受到雨水冲刷。6.3. 雨季施工及防暴雨方法1）雨季施工要安排好施工项目，编制实施性施工组织设计，作好施工准备。2）配置设备，建立制度，有效开展工作，在暴雨来临时，做好预防、检验、组织、领导工作，确保安全，避免损失。3）平时对参建人员进行防暴雨教育和动员，方便暴雨来临时快速组织起来，采取有效方法，确保安全。4）加强对天气预报资料搜集，依据天气情况对施工计划进行调整，采取计划管理软件进行动态进度管理。在暴雨来临前，停止受暴雨影响较大土石方开挖等作业，做好妥善安排，以策安全。5）现场和基坑内设置顺畅排水系统，沿基坑周围浇注高、宽为10-20厘米挡水墙。6）钢材架空存放并有防雨覆盖方法；水泥、防水材料、油料等关键材料设库房存放。7）大型机械设备有防雨防雷电方法，大风前放下吊车臂。8）暴雨来临前停止施工，对施工现场进行认真安全检验取预防方法，消除隐患。9）混凝土浇筑避免暴雨天施工，如浇注过程中下雨，对已浇注且未凝固混凝土面盖塑料薄膜。10）基坑开挖严格按设计坡度进行，暴雨来临前突击刷坡，并对边坡进行铺彩条布防护；每个开挖段设20-30米设置一个集水坑，设置足够抽水设备。11）设专用备用、应急电源和应急线路，以供断电时使用。
