1、1、编制依据1.1本工程施工图纸1.2本工程施工组织设计1.3关键规范、规程:建筑工程施工质量验收统一标准GB 50300建筑节能工程质量验收规范GB504112、工程概况 本工程为颐和园南地块办公用房项目,建筑地点在颐和园南门围墙外,为四栋小群体工程,建筑总面积为7111.2,建筑层数:地下一层层高4.0m,地上一层,层高3.3米,工程结构形式为钢筋砼框架剪力墙结构。根据建设单位签署工程做法确定单要求建筑体外墙采取50mm厚挤塑聚苯保温板以粘钉结合方法和墙身固定,保温板外侧铺钉镀锌钢丝网,外墙饰面层为粘贴面砖。依据13BJ2-12建筑外保温图集做法要求,保温系统组成以下:(1)、DTA砂浆粘

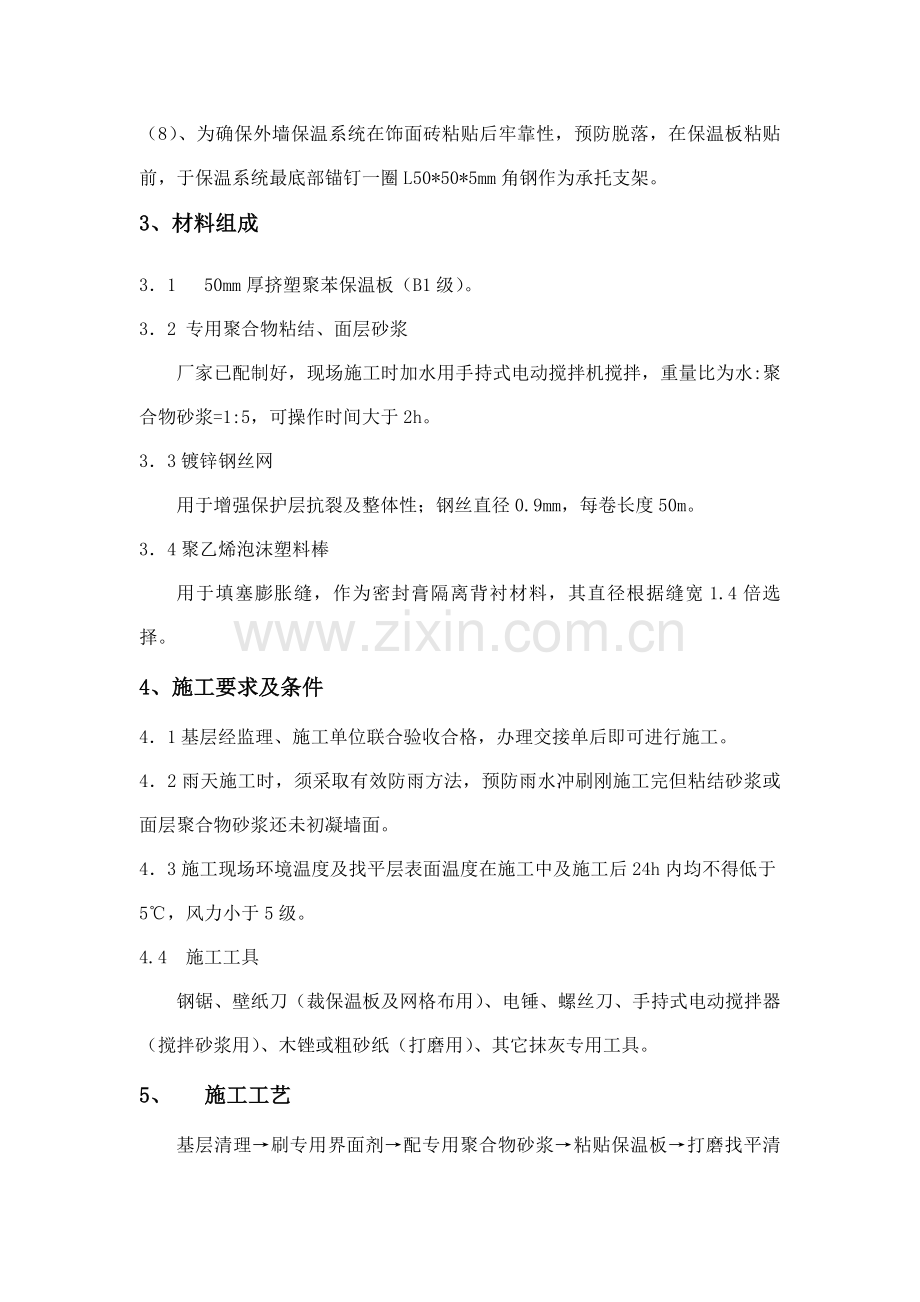

2、贴6厚面砖;(2)、DTG砂浆勾缝;(3)、锚栓固定0.9厚镀锌钢丝网;(4)、抹3-4厚DBI砂浆;(5)、DEA砂浆粘贴50厚B1级挤塑板并加锚栓,每平米4个;(6)、DP砂浆找平(钢筋混凝土墙平整时可不另找平);(7)、基层墙面刷界面剂。(8)、为确保外墙保温系统在饰面砖粘贴后牢靠性,预防脱落,在保温板粘贴前,于保温系统最底部锚钉一圈L50*50*5mm角钢作为承托支架。3、材料组成31 50mm厚挤塑聚苯保温板(B1级)。32 专用聚合物粘结、面层砂浆厂家已配制好,现场施工时加水用手持式电动搅拌机搅拌,重量比为水:聚合物砂浆=1:5,可操作时间大于2h。33镀锌钢丝网用于增强保护层抗裂
3、及整体性;钢丝直径0.9mm,每卷长度50m。34聚乙烯泡沫塑料棒用于填塞膨胀缝,作为密封膏隔离背衬材料,其直径根据缝宽1.4倍选择。4、施工要求及条件41基层经监理、施工单位联合验收合格,办理交接单后即可进行施工。42雨天施工时,须采取有效防雨方法,预防雨水冲刷刚施工完但粘结砂浆或面层聚合物砂浆还未初凝墙面。43施工现场环境温度及找平层表面温度在施工中及施工后24h内均不得低于5,风力小于5级。4.4 施工工具钢锯、壁纸刀(裁保温板及网格布用)、电锤、螺丝刀、手持式电动搅拌器(搅拌砂浆用)、木锉或粗砂纸(打磨用)、其它抹灰专用工具。5、 施工工艺基层清理刷专用界面剂配专用聚合物砂浆粘贴保温板
4、打磨找平清洁中间验收铺钉钢丝网刮面层聚合物砂浆验收51基层清理511清理砼墙面上残留浮灰、油污等杂物及抹灰空鼓部位等。512剔除剪力墙接茬处劈裂砼块、夹杂物、空鼓等,并重新进行修补;窗台根据2%用水泥砂浆找坡,外墙多种洞口填塞密实。513要求挤塑板在粘贴前,双面满涂界面剂。粘贴保温板表面平整度偏差不超出4mm,超差时对突出墙面处进行打磨,对低凹部位进行找补(需找补厚度超出6mm时用1:2.5水泥砂浆抹灰,需找补厚度小于6mm时用聚合物粘结砂浆实施找补);以确保整个墙面平整度在4mm内,阴阳角方正、上下通顺。52配制砂浆5.2.1施工使用砂浆分为专用粘结砂浆及面层聚合物抗裂砂浆。522施工时用手
5、持式电动搅拌机搅拌,拌制粘结砂浆重量比为水:砂浆=1:5,边加水边搅拌;搅拌时间不少于5分钟,搅拌必需充足、均匀,稠度适中,并有一定粘度。5.2.3砂浆调制完成后,须静置5分钟,使用前再次进行搅拌,拌制好砂浆应在1h内用完。53 粘贴保温板531施工前,依据整个外墙立面设计尺寸编制保温板排板图,以达成节省材料、加紧施工速度目标。保温板以长向水平铺贴,确保连续结合,上下两排板须竖向错缝1/2板长,局部最小错缝不得小于200mm。532保温板粘贴应从细部节点及阴、阳角部位开始向中间进行。施工时要求在建筑物外墙全部阴阳角部位沿全高挂通线控制其顺直度,并要求事先用墨斗弹好底边水平线及100mm控制线,
6、以确保水平铺贴,在区段内铺贴由下向上进行。533粘贴保温板时,板缝应挤紧,相邻板应齐平,施工时控制板间缝隙不得大于2mm,板间高差不得大于1.5mm。当板间缝隙大于2mm时,须用保温板条将缝塞满,板条不得用砂浆或胶结剂粘结;板间平整度高差大于1.5mm部位应在施工面层前用木锉、粗砂纸或砂轮打磨平整。534根据事先排好尺寸切割保温板,从拐角处垂直错缝连接,要求拐角处沿建筑物全高顺直、完整。535用抹子在每块保温板边周圈打灰并在板面抹8个厚15mm100圆形聚合物粘结砂浆灰饼。要求粘灰面大于百分之50. 536用条点法涂好聚合物砂浆保温板必需立即粘贴在墙面上,速度要快,以预防粘结砂浆表面结皮而失去
7、粘结作用。当采取条点法涂抹聚合物粘结砂浆时,粘贴时不许可采取使板左右、上下错动方法调整预粘贴板和已贴板间平整度,而应采取橡胶锤敲击调整;目标是预防因为保温板左右错动而造成聚合物粘结砂浆溢进板和板间缝隙内。窗户四面采取满粘。537保温板根据上述要求贴墙后,用2m靠尺反复压平,确保其平整度及粘结牢靠,板和板间要挤紧,不得有缝,板缝间不得有粘结砂浆,不然该部位则形成冷桥。每贴完一块,要立即清除板四面挤出聚合物砂浆;若因保温板切割不直形成缝隙,要用木锉锉直后再张贴。切割面应立即抹砂浆覆盖。538保温板和基层粘结砂浆在铺贴压实后,砂浆覆盖面积约占板面50%以上。539网格布翻包:从拐角处开始粘贴大块挤塑
8、板后,门、窗洞口、挑檐等部位需进行耐碱玻纤网格布翻包;即在基层墙体上用聚合物粘结砂浆预贴网格布,翻包部分在基层上粘结宽度80mm,且翻包网格布本身不得出现搭接(目标是避免面层大面施工时在此部位出现三层网格布搭接造成面层施工后露网)。5310在门窗洞口部位保温板,不许可用碎板拼凑,需用整幅板切割,其切割边缘必需顺直、平整、尺寸方正,其它接缝距洞口四边应大于200mm。5311在窗洞口位置板块之间搭接留缝要考虑防水问题,在窗台部位要求水平粘贴板压立面板,意即避免迎水面出现竖缝;但在窗户上口,要求立面板压住横板。5312在碰到脚手架连墙件等突出墙面且以后拆除部位,根据整幅板预留,最终随拆除脚手架随进
9、行收尾施工。54打底保温板接缝处表面不平时,须用衬有木方粗砂纸打磨。打磨动作要求为:沿顺时针或逆时针方向轻柔旋转,不许可沿着和保温板接缝平行方向打磨,打磨后用刷子清除保温板表面泡沫碎屑。55滴水槽551在全部外窗洞口侧壁上口用墨斗弹出滴水槽位置,并依据窗框进行校核。552根据弹好墨线在保温板上安好定位靠尺,使用开槽机将保温板切成凹槽,成品滴水槽尺寸为1010mm,考虑到面层砂浆厚度为57mm,为确保凹槽内塞入成品滴水槽后,成品滴水槽和面层砂浆高度一致,故切凹槽尺寸813mm,差值尺寸是为粘结砂浆预留空间,成品滴水槽塑料条是在抹面层砂浆时粘贴。56抹第一遍面层聚合物抗裂砂浆561在确定保温板表面
10、界面剂晾干后进行第一遍面层聚合物砂浆施工。用抹子将聚合物砂浆均匀抹在保温板上,厚度控制在12mm之间,不得漏抹。562第一遍面层聚合物砂浆在滴水槽凹槽处抹至滴水槽槽口边即可,槽内暂不抹聚合物砂浆。563窗口侧壁位置抹30厚膨胀珍珠岩保温砂浆或30mm厚挤塑保温板,然后抹聚合物砂浆,以粘贴翻包网格布。57铺钉镀锌钢丝网 571钢丝网搭接长度长向应不少于100mm;短向应不少于150mm。572锚固钢丝网锚栓间距应小于450mm,且应呈梅花形部署。573大面面积铺钉网格布时应最少两人以上合作完成,首先固定一端,然后一人铺放一人立即用U型卡临时固定,务必使钢丝网绷直绷平。注意钢丝网铺设时将弯曲一面朝
11、里放置,不得使钢丝网空鼓、翘边。 58抹面层聚合物抗裂砂浆581抹面厚度以盖住钢丝网且不出现钢丝网痕迹为准,同时控制面层聚合物抗裂砂浆总厚度在35mm之间。582滴水槽做法:先将网格布压入槽内,随即在槽内抹数量足够聚合物砂浆,然后将塑料成品滴水槽压入保温板槽内。塑料成品滴水槽塞入深度应综合考虑完活后面层高度,这么才能确保成品滴水槽和面层聚合物抗裂砂浆高度一致,确保观感质量。保温板槽内砂浆必需填塞密实并确保安装滴水槽时槽内聚合物粘结砂浆沿槽均匀溢出。滴水槽凹槽处,须沿凹槽将网格布埋入底层聚合物砂浆内,若网格布在此处断开,必需搭接,搭接宽度为大于65mm;注意,滴水槽凹槽处需附加一层网格布,网格布
12、搭接80mm。583全部阳角部位,面层聚合物抗裂砂浆均应作成尖角,不得做成圆弧。584面层砂浆施工应选择施工时及施工后二十四小时没有雨天气进行,避免雨水冲刷造成返工。 6、 细部及特殊部位做法61预留孔洞位置(破损处)处理进行大面积保温板粘贴过程中,在碰到外墙需留洞时,保温板只能进行甩茬处理;在外墙保温施工完成后对此部位实施修补处理。611根据预留孔洞尺寸裁截一块尺寸相同挤塑保温板并打磨其边缘部分,使其能严密封填于孔洞处。612将上述预裁好保温板后面涂上粘结砂浆,将其镶入孔内。7、工程验收标准(1)挤塑板外墙外保温工程应按现行国家标准建筑工程施工质量验收统一标准GB 50300和建筑节能工程质
13、量验收规范GB50411要求进行施工质量验收。(2) 分项工程应以墙面每5001000m2划分为一个检验批,不足500m2也应划分为一个检验批; (3)主控项目标验收应符合下列要求:1) 挤塑聚苯板外墙外保温系统及其关键组成材料性能应符合规程要求。检验方法:检验汇报和出厂合格证、材料检验汇报、进场材料复验汇报。2) 门窗洞口、阴阳角、檐口、女儿墙等保温结构,必需符合设计要求。检验方法:观察检验和检验隐蔽工程验收统计。3) 保温层厚度必需符合设计要求。挤塑聚苯保温板:检验产品合格证书、出厂检验汇报、进场验收统计和复检汇报。检验方法:现场测量。4)挤塑保温板粘结面积,应符合图集要求,不少于50%。
14、检验方法:现场检验。(4) 通常项目标验收应符合下列要求:1)保温层垂直度及许可尺寸偏差应符合现行国家标准建筑装饰装修工程质量验收规范GB 50210要求。2)抹面层和饰面层分项工程施工质量应符合现行国家标准建筑装饰装修工程质量验收规范GB 50210要求。8、 安全施工方法81在外脚手架上操作人员,必需经过培训,持有国家劳动部门颁发特种作业证件持证上岗;82工人在脚手架上作业必需带好安全帽,系好帽带,必需佩带安全带,将保险钩挂在大横杆上后方可进行施工;83若存在交叉作业施工情况,在外保温施工区段上方,必需用跳板加密目安全网进行全封闭,确保外架作业人员安全;84安装固定件前打眼用电锤必需有出厂
15、合格证,末级开关箱必需配漏电保护器,工人必需带绝缘手套进行操作,专业电工进行接线;85在外脚手架上操作人员需穿防滑鞋,有恐高症、心脏病人员严禁上架,严禁酒后上架施工。9.文明施工方法91裁切下来保温板碎板条必需随手用袋子装好,严禁四处乱丢随地飘洒。92在涂抹保温板粘结砂浆时,注意不要污染门窗,被污染窗框必需立即用湿布擦洗洁净。93粘贴上部保温板时,掉落下来粘结砂浆可能会污染下部保温板及网格布,必需立即清理洁净。94拆除脚手架时应作好对成品墙面保护工作,严禁钢管等重物撞击保温板墙面。95严禁在保温板上面进行电、气焊作业。96施工用砂浆必需用小桶拌制,用完水后关好水管阀门。97进场砂浆及板材必需堆积成方,做好防雨保护。 10 、 环境保护方法101界面剂必需集中堆放在地面已硬化库房里,严禁界面剂撒入土壤中。102裁切下来保温板板条必需分类存放、集中回收,严禁其四处洒落、埋入土中或作为通常建筑垃圾圾性处理,避免污染环境。
