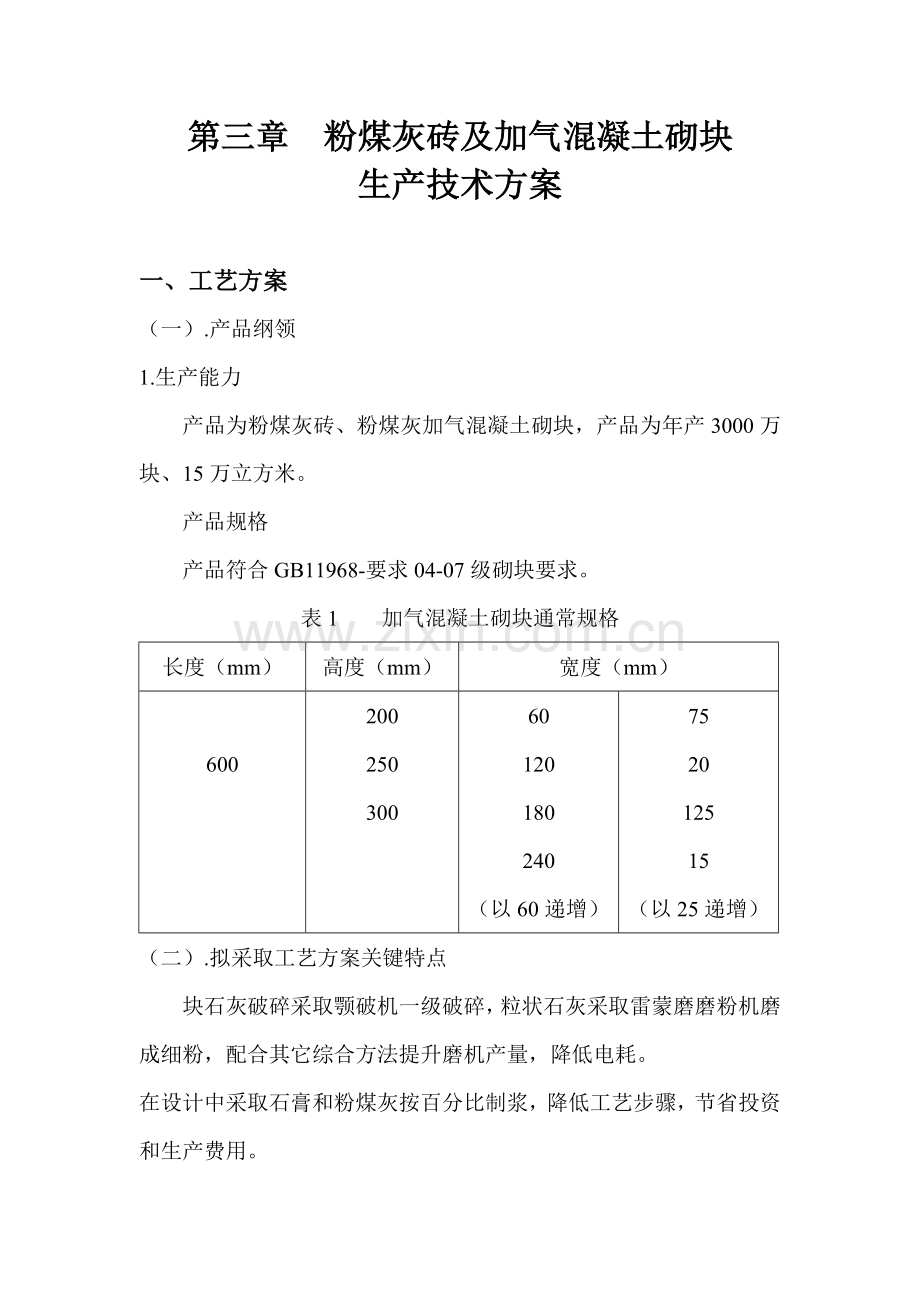

第三章 粉煤灰砖及加气混凝土砌块
生产技术方案

一、工艺方案
（一）.产品纲领
1.生产能力
产品为粉煤灰砖、粉煤灰加气混凝土砌块，产品为年产3000万块、15万立方米。
产品规格
产品符合GB11968-要求04-07级砌块要求。
表1 加气混凝土砌块通常规格
长度（mm）
高度（mm）
宽度（mm）

600
200
250
300
60
120
180
240
（以60递增）
75
20
125
15
（以25递增）
（二）.拟采取工艺方案关键特点
块石灰破碎采取颚破机一级破碎，粒状石灰采取雷蒙磨磨粉机磨成细粉，配合其它综合方法提升磨机产量，降低电耗。
在设计中采取石膏和粉煤灰按百分比制浆，降低工艺步骤，节省投资和生产费用。
水泥可依据当地条件，采取散装水泥，以改善工作环境，降低粉尘污染。
料浆、粉料及配料用水计量采取电子计量称（或电子计量表），配料、浇注由总控制室集中控制，整条生产线采取集中控制和分散控制相结合。
浇注方法采取定点浇注。
切割机采取国产翻转式加气混凝土切割机，最大切割尺寸4.2×1.2×0.6m。使用该切割机组所建成生产线达成目前国产设备（相同规模）优异水平。
蒸压釜采取双端釜，便于灵活进行生产组织，降低坯体进出釜时间，最大程度地利用蒸压釜生产能力。
（三）.生产工艺步骤简述
1.原材料储存及处理
（1）.粉煤灰、石膏
采取粉煤灰和石膏混合制浆工艺。生产时，粉煤灰和石膏按一定配比加入打浆池，制成混合浆料。在制浆加水时，定量加水，制成浓度适宜浆料。再由渣浆泵泵入料浆储罐内备用。
（2）生石灰
块状生石灰用自卸卡车运入厂，卸入石灰原料堆棚内堆放。块石灰经复摆式颚式破碎机破碎后由斗式提升机送入石灰库中。粉磨前，石灰由库底喂料机給入密闭式输送机送入雷蒙磨机内进行粉磨。磨细后石灰粉料由磨机出料口送至斗式提升机，由斗式提升机送至石灰粉料仓中备用。
（3）水泥
采取散装水泥。散装水泥由散装水泥车运入厂内，直接泵入水泥粉料仓内备用。
（4）.铝粉
由外地购入桶装铝粉，存放于铝粉库内。使用时由人工计量后投入铝粉搅拌机内拌成5%悬浮液备用。
（5）.边角料、废浆
切割线切割下来边角料落入底部斜槽，经水冲洗至切割机底部废浆池内，不停搅拌使废浆达成一定浓度后，再由废浆池中渣浆泵泵入配料工段废浆储罐中备用。
2.配料、搅拌、浇注
石灰、水泥、由仓底单螺管给料机送入电子粉料计量称内，经累计计量后由计量秤卸料装置卸到浇注搅拌机内。
粉煤灰浆由料浆储罐下阀门打开后放入打浆池中再泵入料浆电子计量称内进行累计计量，当料浆重量达成配料要求是，由自动系统关闭主管放料阀，停止放料。计量好料浆按指令放入浇注搅拌机内。
铝粉由人工计量，倒入铝粉搅拌机内制成悬浮液，每模配制一次，搅拌好悬浮液直接放入浇注搅拌机内。
料浆在浇注前温度应达成工艺要求。如温度不够可通蒸汽加热。浇注时，模具经过摆渡车运输至浇注搅拌机下就位，浇注搅拌机放料浇注。
3.切割、编组
静停初养达成切割强度后，由切割线翻转车（10吨）上翻转吊具吊运翻转至切割机固定支座上，脱模使坯体倒立。切割装置行走进行纵切和横切，完成切割。
切割好坯体联通侧板由釜前装载车（10吨）上半成品吊具吊运至釜前蒸养小车上，每车堆放两模，堆放好蒸养小车由慢动卷扬机牵引在釜前轨道上进行编组，每条釜前轨道编放六辆蒸养小车。
类别
生产工段
周别
班别
备注

生产
车间
原材料处理工段
不连续周
2

配料浇注工段
不连续周
2

静停初养工段
不连续周
2

切割编组工段
不连续周
2

蒸养工段
连续周
3

成品出釜工段
不连续周
2

辅助
生产
车间
配电
连续周
2

配汽
连续周
3

空压机房
不连续周
2

机修
不连续周
2

化验室
不连续周
2

4.蒸压及成品
编组好坯体由慢动卷扬机拉入釜内进行蒸压养护，恒压蒸养时间8小时左右，蒸汽压力1.3Mpa,温度190度左右。
制品经蒸压养护后由慢动卷扬机拉出釜，再由出釜吊具吊运成品至运输车上，直接出厂或至堆场存放。
5.底（侧）板返回、组模涂油
成品吊运完后，蒸养小车上底（侧）板连同小车经由成品吊具吊运至小车回车线上，小车经回车线回至切割机一侧，吊具将底（侧）板吊运，同时吊运模框和底（侧）板组模并返回将模具放至模具回车道上，进行清理涂油，然后再进行循环浇注。
（四）.生产工段及工作制度
整年生产天数：300天，每班有效工作时间：10小时。
（五）.劳动定员
劳动定员表
序号
工段及岗位名称
班次
班次
轮休
替补
累计
1
2
3
1
原材料加工处理工段
上料工
磨机工

2
2

1
1

1
1

4
2
2
2
配料浇注工段
配料工
浇注工
涂油工

2
2
2

1
1
1

1
1
1

6
2
2
2
3
静停初养工段
静停管理工

2

1

1

2
2
4
切割编组工段
天车工
切割工
组模工
编组工

2
2
2
2

1
1
1
1

1
1
1
1

8
2
2
2
2
5
蒸压养护工段
配汽工

3

1

1

1

3
3
6
成品出釜工段
天车工
出釜工
成品搬运工

2
2
2

1
1
2

1
1
2

8
2
2
4
7
生产辅助工段
机修工
电工
化验员

2
2
2

1
1
1

1
1
1

6
2
2
2
8
锅炉房
3
1
1
1
1
3
9
销售人员
1
2

2
10
厂部管理人员（包含财务人员）
1
3

3
11
总计

24
19
2

45
（六）.关键技术参数
1.基础配合比
粉煤灰：石灰：水泥：石膏=69：20：8：3；
铝粉约占干物料总量0.08%；
水料比：0.6至0.65。
注：具体参数还须依据原材料实际情况进行调整。
2.料浆搅拌浇注周期
搅拌浇注工作周期：6至8分钟。
3.坯体静停
静停时间：2至3小时；
静停温度：40摄氏度左右；
坯体静停后强度：0.3至0.5Mpa。
4.坯体切割周期6至8分钟。
5.蒸压制度
抽真空：0至-0.06 Mpa 0.5小时
升压：-0.06 Mpa至1.3 Mpa 1.25小时
恒压：1.3 Mpa（温度183） 7.0小时
降压：1.3 Mpa至0 1.25小时
累计：10小时
单位制品耗汽量：15千克/立方米（单位制品耗煤量0.8千克/立方米）。
（七）.物料平衡表
年产15万立方米粉煤灰加气混凝土砌块物料平衡表
序
号
物料
名称
单位
每立方米用量
每模用量
班用量
（7h）
日用量
（2班）
年用量
（300天）
1
制成品
立方米

272.16
544.32
163296
2
合格品
立方米

258.552
517.104
155131.2
3
粉煤灰（干）
吨
0.3752
1.135
102.15
204.3
61290
4
灰浆
吨
0.5988
1.811
162.99
325.98
97794
5
生石灰
吨
0.1197
0.362
32.58
65.16
19548
6
水泥
吨
0.057
0.172
15.48
30.96
9288
7
石膏
吨
0.0171
0.052
4.68
9.36
2808
8
废料浆
吨
0.078
0.236
21.24
42.48
12744
9
铝粉膏
千克
0.450
1.361
122.49
244.98
73494
10
配料用水
吨
0.336
1.016
91.44
182.88
54864
11
锅炉用水
吨

28
84
25200
12
其它用水
吨

22
6600
13
废机油
千克
0.300
0.907
81.63
163.26
48978
14
蒸汽
吨
0.150
0.454
40.86
81.72
24516
15
煤
吨
0.0013
0.00351
0.33
0.66
200
（八）材料及成品贮存
序号
物料名称
储存形式
储存时间（天）
1
粉煤灰
堆场储存（3000）
16
2
块状石灰
堆棚储存（100）
1（卸料过分区间）
3
粒状石灰
储库储存（240）
4
4
石灰粉料
料仓储存（45）
0.75
5
水泥粉料
料仓储存（45）
1.5
6
石膏
堆场储存（200）
12
7
成品
堆场储存（15000）
35

二、总图运输
1.方案部署依据
（1）.依据建设单位提供用地平面图。
（2）.依据建设单位提供相关工艺条件。
（3）.依据总图设计通常规范要求。
2.总平面部署
拟建粉煤灰加气混凝土砌块厂平面部署是按工艺要求和总平面部署通常标准，结合地形等特点，在满足生产及运输条件下，尽可能节省土地，努力争取部署紧凑，方便扩大堆场面积，提升场地利用系数。
扩建加气混凝土砌块项目在总图布局上，关键计划生产区、生活行政区。
在满足生产工艺、安全防火、卫生采光等要求前提下，合适划分厂区。各区现有明确分区，又保持一定联络。将扬尘、废水、废料、噪音等污染源影响限制在局部，并在局部合了处理。
扩建加气混凝土砌块项目将原材料处理集中在一个区域，该区域也是汽车运输水泥、石灰、粉煤灰等原材料出路口。
生产区设试验室和铝粉库房（包含易损件库房）。主车间和原材料处理区域分离，使操作人员有一较为平静环境。
扩建加气混凝土砌块项目厂区内设有环形车道，可作消防防火通道和货物运输通道。
3.加气混凝土生产线建筑物面积估算
序号
建（构）筑物名称
建筑面积（平方米）
1
配料间
126
2
静停预养间
288
3
切割车间
336
4
码架编组及成品出釜间
1768
5
制浆房
96
6
块石灰堆棚
100
7
干磨机房
90
8
配汽间
100
9
成品堆场
5000

累计
2904（不含成品堆场）
4.厂区给排水
（1）.给水
本项目方案采取一个给水系统。本单位有自备水井，生活、配料、消防、废浆给水等均从给水管网接管引入。
（2）.排水
生活污水排入厂区污水管道。
生产污水全部循环利用，厂区雨水排入厂区雨水管道。
总体排水采取明沟和暗沟相结合有组织排水方法。
5.厂区供电、供热
（1）.供电
由原有变电室引线至配电间。
（2）.供热
生产用汽和生活采暖由一台4吨锅炉供气，管道接至配汽间。
6.交通运输
名称
单位
年运量
运输工具
备注
合格成品
立方米
155131
汽车
运出
粉煤灰
吨
61290
汽车
运入
石灰
吨
19548
汽车
运入
水泥
吨
9288
汽车
运入
石膏
吨
2808
汽车
运入
煤
吨
120
汽车
运入
铝粉膏及废机油等
吨
122
汽车
运入
注：（1）粉煤灰按20%含水率计算
（2）成品按600千克/立方米计算年最大运输量。
（3）产品废品率按5%计算。
（4）年产15万立方米加气混凝土砌块项目年货物运输量约18.6万吨，其中运入约9.3万吨，运出约9.3万吨。
7.厂内道路及成品堆场面积结构
（1）.关键道路宽6米。砼路面。
（2）.车间引道为砼路面。
（3）.成品堆场为碎石扎实或用混凝土找平加固。

三、建筑结构
1.建筑结构方案
建筑工程方案是依据加气混凝土砌块生产工艺及工厂生产实际对建筑物要求而定。工厂建筑在本着适用、经济前提下，努力争取明快新奇，风格统一。结构选型和建筑结构上尽可能做到因地制宜，技术优异。建筑材料在选择时结合实际情况，应用新型建筑材料。
在结构选型上采取标准化构件，降低结构类型，增加构件通用性，在构件制作上工厂化生产和现场制作相结合，在建筑结构上努力争取简单、合理、技术可靠，以提升装配化程度，加紧施工进度。
依据工艺专业和环境保护要求，本方案全部建筑对采光、通风、日照无特殊要求，只要能够满足规范要求即可。
建筑安全等级为二级，耐火等级为二级，生产火灾危险性为丁（戊）类，抗震设防烈度及主导风向按国家相关规范和水文气象等条件设计。
配料楼为钢筋混凝土框架结构；主车间单层厂房采取钢结构；其它辅房及单层建筑采取砖混结构。
2.建筑物组成
序号
建（构）筑物名称
结构形式
备注
1
配料楼
框架

2
静停预养间
砖混

3
切割车间
钢结构

4
码架编组间
钢结构

5
制浆房
钢结构

6
块石灰堆棚
钢结构

7
干磨机房
钢结构

8
配电间
砖混

9
配汽间
砖混

10
车间辅房
砖混

11
石灰库
钢砼

12
成品堆场
地表为碎石扎实或混凝土找平

四、给水排水
1.给水系统
本项目方案采取生活—生产—消防给水系统。本单位有自备水井，生活、配料、消防、废浆给水等均从给水管网接管引入，引水总管管径DN100mm。
（1）.生活用水：
用水量：最高时用水量每小时2吨。
（2）.加气生产线生产用水：
依据工艺专业提出设计要求，生产线关键用水点为：
a. 配料楼底层地面冲洗用水，使用自来水；
b. 粉煤灰制浆用水，使用自来水；
c. 浇注搅拌机、料浆计量秤、料浆贮罐冲洗用水，使用自来水；
d. 铝粉搅拌机制浆用水，使用自来水；
e. 真空泵冷却用水，使用自来水；
f. 主车间切割机下废浆及配料楼底层废浆池用水，使用自来水，用水量0.2吨/分钟；
（3）.消防用水量
按建筑设计防火规范（GBJ16-87）,本工程建筑物耐火等级为二级，生产火灾危险性为为丁（戊）类，故建筑物内外不设消防系统。
（4）.锅炉房用水：每小时用水量4.0吨。
（5）.给水管管材DN大于等于75采取给水铸铁管石棉水泥接口，DN小于等于50采取镀锌钢管上扣连接。
（6）.水表中按国家标准S145施工。室内卫生设备按国家标准90S342施工。
2.排水系统
（1）.生活污水：厂区设置化粪池处理生活污水，处理后水排入厂区污水管道。
（2）.生活废水：生产过程中产生废浆、废水均汇入切割机下废浆搅拌池，然后用泵打入废浆罐作制浆用水。
（3）.雨水：由雨水排水管道排出。
蒸汽及压缩空气系统
（1）.蒸汽系统：
本项目方案所用蒸汽锅炉由锅炉房接管引入配汽间，经配汽后分两路，一路减压后送至静停预养室，另一路则经过配汽间内其它分气缸送入蒸压釜。
依据生产工艺要求，蒸压养护制度采取抽真空，升温、恒温、排汽四个过程。所以在配汽间设置真空泵，为了利于环境保护和方便操作，蒸压釜排汽采取集中至配汽间后集中排汽，以降低排汽点。
配汽间至蒸压釜之间进汽管道及排汽管道均架空敷设，静停预养室采取排管散热器。
蒸汽系统均采取手动阀门控制，平均用汽量累计3.0吨/小时。
（2）.压缩空气系统
依据工艺专业提出要求，本项目方案用气点为各干料贮仓下料口助卸用气和气动阀门用气。总用气量约3.0立方米/分钟，压力0.6-0.7Mpa，选择一台活塞式空气压缩机。
五、电器和控制
1.变电所容量要求
依据加气混凝土砌块生产线和试验室设施用电负荷计算，和工厂发展情况，本方案用电负荷为200KVA。
2.配电设计
依据工艺设备部署，该方案生产线用电设备关键集中在原材料处理及配料楼部分。所以该生产线配电间设在配料楼底层。
该生产线用电电源采取380/220V三相四线集中性点直接接地电源。电源由郭店变电所经郭全线引至配电间。为了加强加气混凝土砌块工艺生产线内部经济独立核实，须在配电间进线柜内进行电度计量。
照明电源由配电间配电柜引至各照明配电箱。
3.加气混凝土砌块生产线工艺设备生产过程控制设计
生产线上用电设备控制是依据工艺要求进行，关键采取集中控制和分散控制相结合形式。
原材料处理工段物料输送及给料设备实现电气联锁。按逆物料输送方向开机，按顺物料方向停机。
石灰、水泥、石膏储仓设备进行料位上、下限位检测。
石灰、水泥、石膏、灰浆料配料计量均采取电子秤进行计量。
配料楼给料、计量、搅拌浇注由配料楼底层总控制室进行集中控制。切割机等设备则由现场分散控制。
4.防雷接地
该方案建筑物属于三类建筑物防雷，其防雷装置采取避雷带防雷。沿配料楼屋顶安装避雷带。
本方案建筑物设多处引下线，引下线和接地极连接
