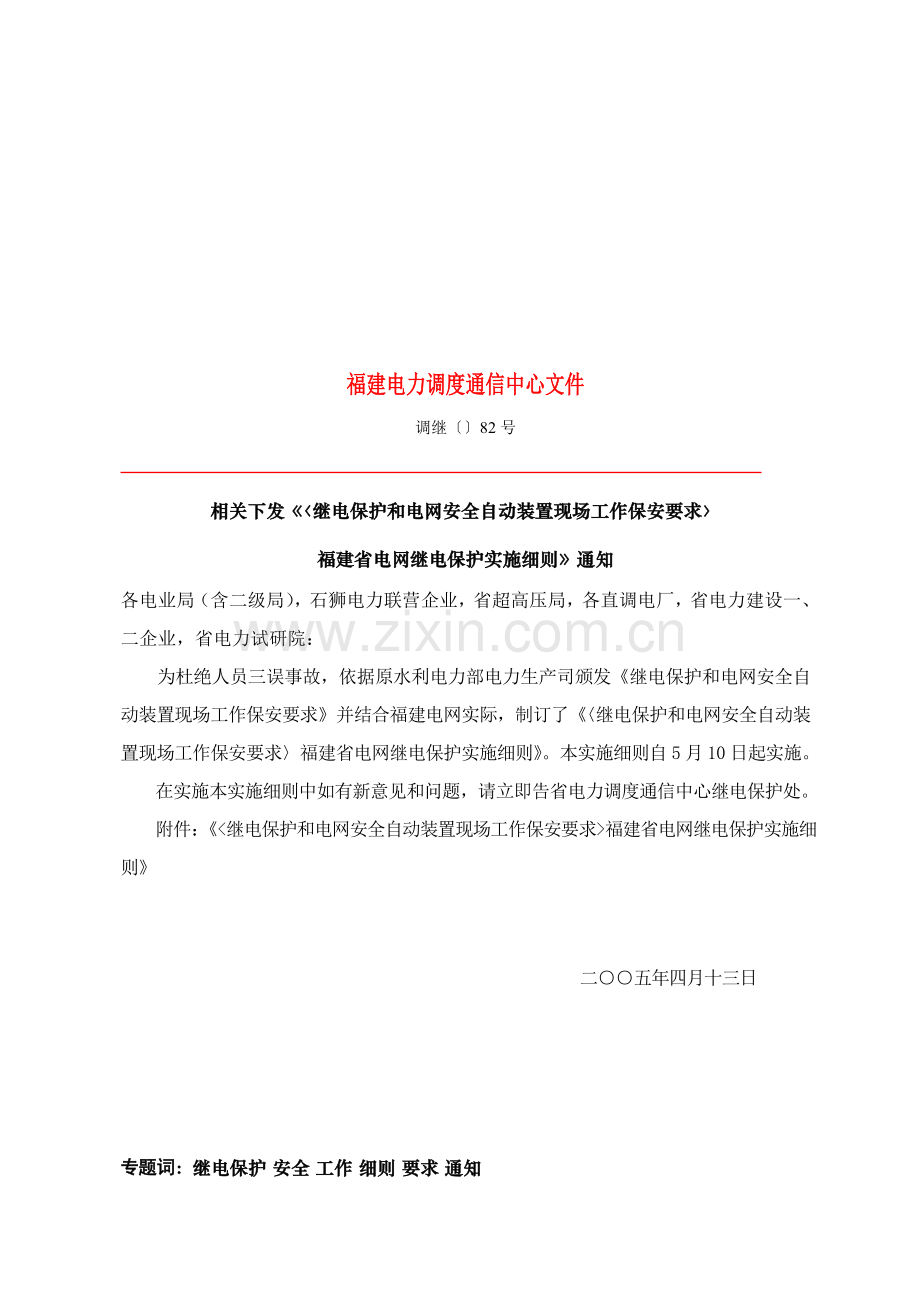

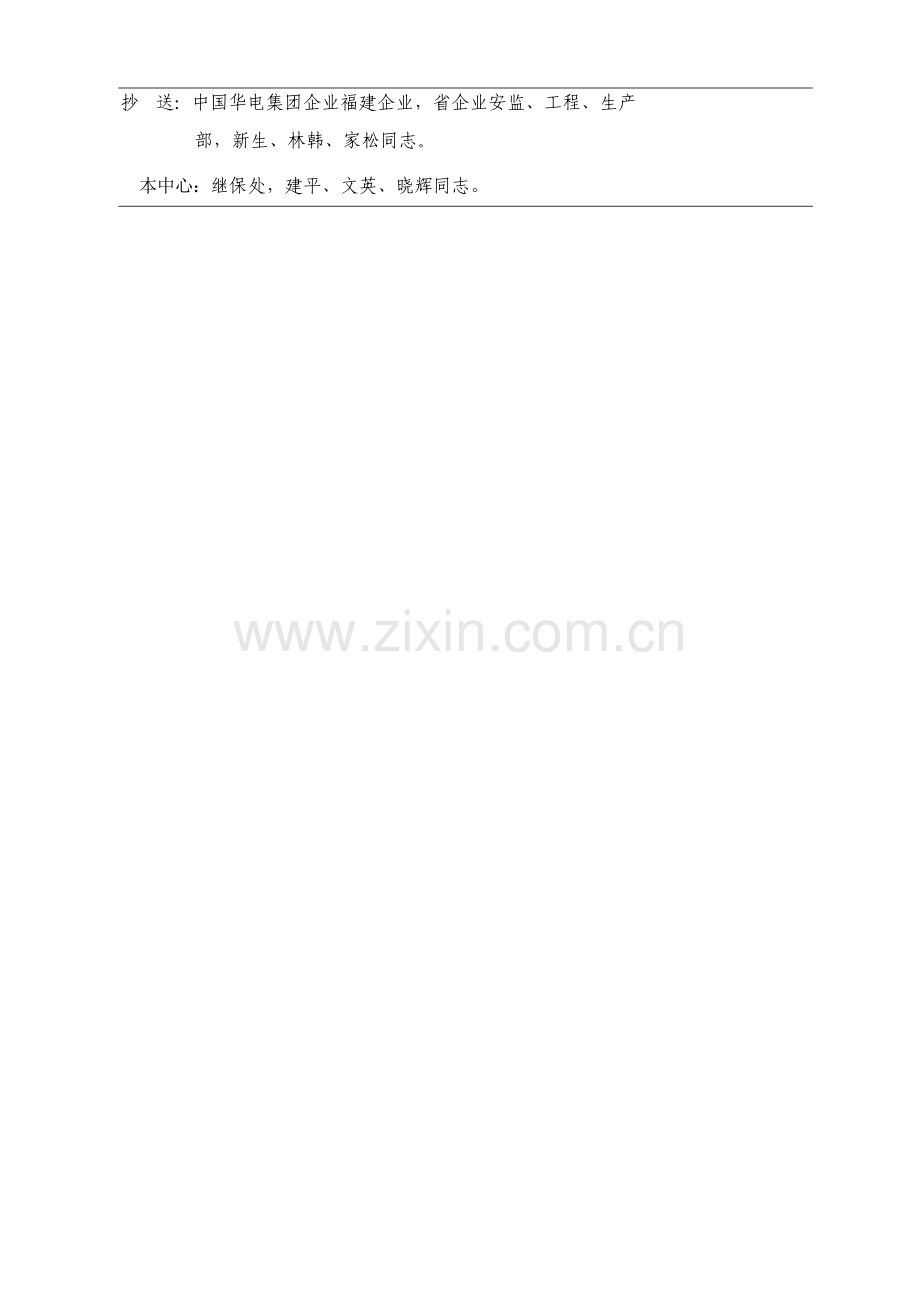

福建电力调度通信中心文件调继82号 相关下发继电保护和电网安全自动装置现场工作保安要求福建省电网继电保护实施细则通知各电业局（含二级局），石狮电力联营企业，省超高压局，各直调电厂，省电力建设一、二企业，省电力试研院：为杜绝人员三误事故，依据原水利电力部电力生产司颁发继电保护和电网安全自动装置现场工作保安要求并结合福建电网实际，制订了继电保护和电网安全自动装置现场工作保安要求福建省电网继电保护实施细则。本实施细则自5月10日起实施。 在实施本实施细则中如有新意见和问题，请立即告省电力调度通信中心继电保护处。 附件：福建省电网继电保护实施细则二五年四月十三日专题词：继电保护安全工作细则要求通知抄 送：中国华电集团企业福建企业，省企业安监、工程、生产部，新生、林韩、家松同志。本中心：继保处，建平、文英、晓辉同志。附件继电保护和电网安全自动装置现场工作保安要求福建省电网继电保护实施细则1 总则1.1 为预防三误事故，通常在现场接触到运行继电保护、安全自动装置及其二次回路生产运行维护、科研试验、安装调试或其它（如仪表等）人员，除必需遵守电业安全工作规程外，还必需遵守本要求。1.1.1不管电压等级，除继电保护设备外，现场工作还应包含以下设备或工作：1.1.1.1安全稳定控制系统、备自投装置、远方切机、切负荷、低频低压减载装置、故障录波系统、相关接口设备。1.1.1.2上述系统及设备改造工作，均必需遵守本要求。1.2 上述相关人员必需熟悉掌握本要求相关要求，应结合电业安全工作规程一并进行定时学习和考试。各级管理部门领导及相关人员应熟悉本要求，并监督本要求落实实施。1.3 现场工作最少应有二人参与。工作责任人必需由经领导同意专业人员担任。工作责任人对工作前准备，现场工作安全、质量、进度和工作结束后交接负全部责任。外单位参与工作人员，不得担任工作责任人。1.3.1对于外委工程外单位负担工作人员，必需向业主单位提供电业安全工作规程考试合格证实并经过业主同意，方可担任工作责任人。1.4 在现场工作过程中，凡碰到异常（如直流系统接地等）或断路器跳闸时，不管和本身工作是否相关，应立即停止工作，保持现实状况，待找出原因或确定和本工作无关后，方可继续工作。上述异常若为从事现场继电保护工作人员造成，应立即通知运行人员，方便有效处理。2 现场工作前准备2.1 现场工作前必需做好充足准备，其内容包含：2.1.1 了解工作地点一、二次设备运行情况，本工作和运行设备有没有直接联络（如自投、联切等），和其它班组有没有需要相互配合工作。2.1.2 拟订工作关键项目及准备处理缺点和微弱步骤。2.1.3 工作人员明确分工并熟悉图纸和检验规程等相关资料。2.1.4 应含有和实际情况一致图纸、上次检验统计、最新整定通知单、检验规程、合格仪器仪表、备品备件、工具和连接导线等。2.1.4.1继电保护首检必需提供完工图、设计修改通知单、运行缺点统计。2.2 对部分关键设备，尤其是复杂保护装置或有联跳回路保护装置，如母线保护，断路器失灵保护等现场校验工作，应编制经技术责任人审批试验方案和由工作责任人填写并经技术责任人审批继电保护安全方法票（见附表）。2.2.1检修中遇有下列情况应填用继电保护安全方法票：2.2.1.1在运行设备二次回路上进行拆、接线工作。2.2.1.2在对检修设备实施隔离方法时，需拆断、短接和恢复同运行设备有联络二次回路工作。2.2.2继电保护安全方法票由工作责任人填写，检修部继电保护专责人审批签字，工作票签发人签发。2.2.3监护人由技术水平较高及有经验人担任，实施人、恢复人由工作班组员担任，按继电保护安全方法票次序进行。2.2.4外单位负责编写试验方案，包含继电保护安全方法票，经本单位技术责任人审批签字，并经业主继电保护专责人审批签字，工作票签发人签发。2.2.5继电保护安全方法票“工作时间”为工作票起始时间，即得到工作许可后才能做安全方法。2.2.6继电保护安全方法票必需按要求认真填写，根据格式需要写明“工作条件”一次设备运行情况、被试保护作用断路器、被试保护屏上运行设备被试保护屏、端子箱和其它保护连接线。“被检验设备”、“保护名称”及“工作内容”应和工作票中内容相一致。2.2.7继电保护安全方法票中“安全方法内容”应逐项填写，应根据被解开端子“保护屏号、保安方法、电缆号、端子号、回路号及功效”格式填写，如“在0EYZB015屏解开联跳5041开关第一组跳闸线圈11FLB-130 1D30 027 回路”。2.2.8在开工前，工作责任人必需组织工作班人员认真查对安措票内容是否和现场接线相符，以预防图实不符。3 现场工作3.1 工作责任人应查对运行人员所做安全方法是否符合要求，在工作屏正、后面由运行人员设置“在此工作”标志。3.1.1依据工作票内容，工作责任人和运行人员一起逐条查对压板、二次熔丝、二次空气开关解除情况。3.1.2在运行屏上实施投退压板、二次熔丝、二次空气开关安全方法时，应由运行人员操作，工作责任人负责监护。3.1.3查线时，继电保护室内严禁使用无线通讯设备。3.1.4如进行工作屏仍有运行设备，则必需有明确标志，以和检修设备分开。相邻运行屏前后应有“运行中”显著标志（如红布幔、遮栏等）。工作人员在工作前应看清设备名称和位置，严防走错位置。3.1.5不一样保护对象组合在一块屏保护设备，运行设备端子排采取塑料扣板防护端子。3.1.6对同一块保护屏上兼有检修设备和运行设备情况，开工前，对运行设备压板、端子排用3M红色胶布粘贴住，并在端子排悬挂“运行中”标示牌。3.1.7试验人员最少2人，在试验接线、通电试验过程中，工作责任人负责监护。3.2 运行中设备，如断路器、隔离开关操作，发电机、调相机、电动机开停，其电流、电压调整及音响，光字牌复归，均应由运行值班员进行。“跳闸连片”（即投退保护装置）只能由运行值班员负责操作。在保护工作结束，恢复运行前要用高内阻电压表检验连片任一端对地全部不带使断路器跳闸电源等。3.3 在一次设备运行而停部分保护进行工作时，应尤其注意断开不经连接片跳、合闸线圈及和运行设备安全相关连线。3.3.1非特殊情况通常不安排这种运行方法检验。3.3.2消缺工作时，对于这些不经连接片跳、合闸线圈及和运行设备安全相关连线，应列入继电保护安全方法票，并根据继电保护安全方法票操作要求隔离。3.4 在检验继电保护及二次回路时，凡和其它运行设备二次回路相连连接片和接线应有显著标识，并按安全方法票仔细地将相关回路断开或短路，做好统计。3.4.1继电保护安全方法票操作要求：3.4.1.1办理工作票时，必需同时办理好继电保护安全方法票。3.4.1.2在开工前，根据继电保护安全方法票“安全方法内容”“实施”栏部分已经全部实施到位。3.4.1.3实施安措解线或恢复接线时，需要二人工作。一人负责操作，工作责任人担任监护并做好“实施”“恢复”逐项统计。3.4.1.4解开二次回路必需解端子排上外部电缆芯线，不许可用解屏内线来替换。3.4.1.5解开二次回路连接片和外部电缆芯线时，应立即用3M红色绝缘胶布包扎好电缆头，并在红色胶布上用记号笔注明端子号。3.4.1.6 3M红色胶布作为实施继电保护安全方法票安全方法标识，在未取得工作责任人同意不得碰触或解除，其它试验过程不得动用3M红色胶布。3.5 在运行中二次回路上工作时，必需由一人操作，另一人作监护。监护人由技术经验水平较高者担任。3.6 不许可在运行保护屏上钻孔。尽可能避免在运行保护屏周围进行钻孔或进行任何有震动工作，如要进行，则必需采取妥善方法，以预防运行保护误动作。3.7 在继电保护屏间过道上搬运或安放试验设备时，要注意和运行设备保持一定距离，预防误碰造成误动。3.8 在现场要带电工作时，必需站在绝缘垫上，戴线手套，使用带绝缘把手工具（其外露导电部分不得过长，不然应包扎绝缘带），以保护人身安全。同时将邻近带电部分和导体用绝缘器材隔离，预防造成短路或接地。3.9 在清扫运行中设备和二次回路时，应认真仔细，并使用绝缘工具（毛刷、吹风设备等），尤其注意预防振动，预防误碰。3.10 在进行试验接线前，应了解试验电源容量和接线方法。配置合适熔丝，尤其要预防总电源熔丝越级熔断。试验用隔离开关必需带罩，严禁从运行设备上直接取得试验电源。在进行试验接线工作完成后，必需经第二人检验，方可通电。3.11 对交流二次电压回路通电时，必需可靠断开至电压互感器二次侧回路，预防反充电。3.12 在电流互感器二次回路进行短路接线时，应用短路片或导线压接短路。运行中电流互感器短路后，仍应有可靠接地点，对短路后失去接地点接线应有临时接地线，但在一个回路中严禁有两个接地点。3.13 现场工作应按图纸进行，严禁凭记忆作为工作依据。如发觉图纸和实际接线不符时，应查线查对，如有问题，应查明原因，并按正确接线修改更正，然后统计修改理由和日期。3.13.1查二次线时必需在电缆图册上做好“”统计。3.14 修改二次回路接线时，事先必需经过审核，拆动接线前先要和原图查对，接线修改后要和新图查对，并立即修改底图，修改运行人员及相关各级继电保护人员用图纸。修改后图纸应立即报送所直接管辖调度继电保护机构。3.14.1保护装置二次线变动或改善时，严防寄生回路存在，没用线应拆除。3.14.2在变动直流二次回路后，应进行对应传动试验。必需时还应模拟多种故障进行整组试验。3.15 保护装置进行整组试验时，不宜用将继电器触点短接措施进行。传动或整组试验后不得再在二次回路上进行任何工作，不然应作对应试验。3.16 带方向性保护和差动保护新投入运行时，或变动一次设备、改动交流二次回路后，均应用负荷电流和工作电压来检验其电流、电压回路接线正确性。3.17 保护装置调试定值，必需依据最新整定值通知单要求，先查对通知单和实际设备是否相符（包含互感器接线、变比）及有没有审核人签字。依据电话通知整定时，应在正式运行统计簿上作电话统计，并在收到整定通知单后，将试验汇报和通知单逐条查对。3.18 全部交流继电器最终定值试验必需在保护屏端子排上通电进行。开始试验时，应先做原定值试验，如发觉和上次试验结果相差较大或和预期结果不符等任何细小疑问时，应慎重对待，查找原因，在未得出正确结论前，不得草率处理。3.19 在导引电缆及和其直接相连设备上进行工作时，应按在带电设备上工作要求做好安全方法后，方能进行工作。3.20 在运行中高频通道上进行工作时，应确定耦合电容器低压侧接地绝对可靠后，才能进行工作。3.21 对电子仪表接地方法应尤其注意，以免烧坏仪表和保护装置中插件。检验集成、微机保护装置时，应预防损坏芯片，应注意以下问题：3.21.1集成、微机继电保护屏（柜）应有良好可靠接地，接地电阻应符合设计要求。使用交流电源电子仪器（如示波器、频率计等）测量电路参数时，电子仪器测量端子和电源侧应绝缘良好，仪器外壳应和保护屏（柜）在同一点接地。3.21.2检验中不宜用电烙铁，如必需用电烙铁，应使用专用电烙铁，并将电烙铁和保护屏（柜）在同一点接地。3.21.3用手接触芯片管脚时，应有预防人身静电损坏集成电路芯片方法，如带白手套。3.21.4只有断开直流电源后才许可插、拔插件。3.21.5拔芯片应用专用起拔器，插入芯片应注意芯片插入方向，插入芯片后应经第二人检验无误后，方可通电检验或使用。3.21.6测量绝缘电阻时，应拔出装有集成芯片插件（光耦及电源插件除外）。3.22 在新型集成电路保护装置上进行工作时，要有预防静电感应方法，以免损坏设备。4 现场工作结束4.1 现场工作结束前，工作责任人应会同工作人员检验试验统计有没有漏试项目，整定值是否和定值通知单相符，试验结论、数据是否完整正确，经检验无误后，才能拆除试验接线。4.1.1整组带开关传动试验后，必需紧固端子排螺丝（包含就地端子），确保电缆接触可靠。4.1.2打印微机保护整定值，检验定值、控制字和整定通知书一致，并将打印保护整定值留底作为试验汇报内容。4.1.3检验校准微机保护内部时钟走时。4.1.4根据继电保护安全方法票“恢复”栏内容，一人操作，工作责任人担任监护并做好逐项统计。4.1.5工作责任人必需依据继电保护安全方法票、端子排再进行一次全方面查对，以确保接线正确性。4.1.6装置开入量显示状态和实际状态相符检验。4.2 复查在继电器内部临时所垫纸片是否取出，临时接线是否全部拆除，拆下线头是否全部接好，图纸是否和实际接线相符，标志是否正确完备等。4.3工作结束，全部设备及回路应恢复到工作开始前状态。清理完现场后，工作责任人应向运行人员具体进行现场交代，并将其记入继电保护工作统计簿，关键内容有整定值变更情况，二次接线更改情况，已经处理及未处理问题及缺点，运行注意事项和设备能否投入运行等。经运行人员检验无误后，双方应在继电保护工作统计簿上签字。4.4工作票结束后，不得再进行任何工作。
