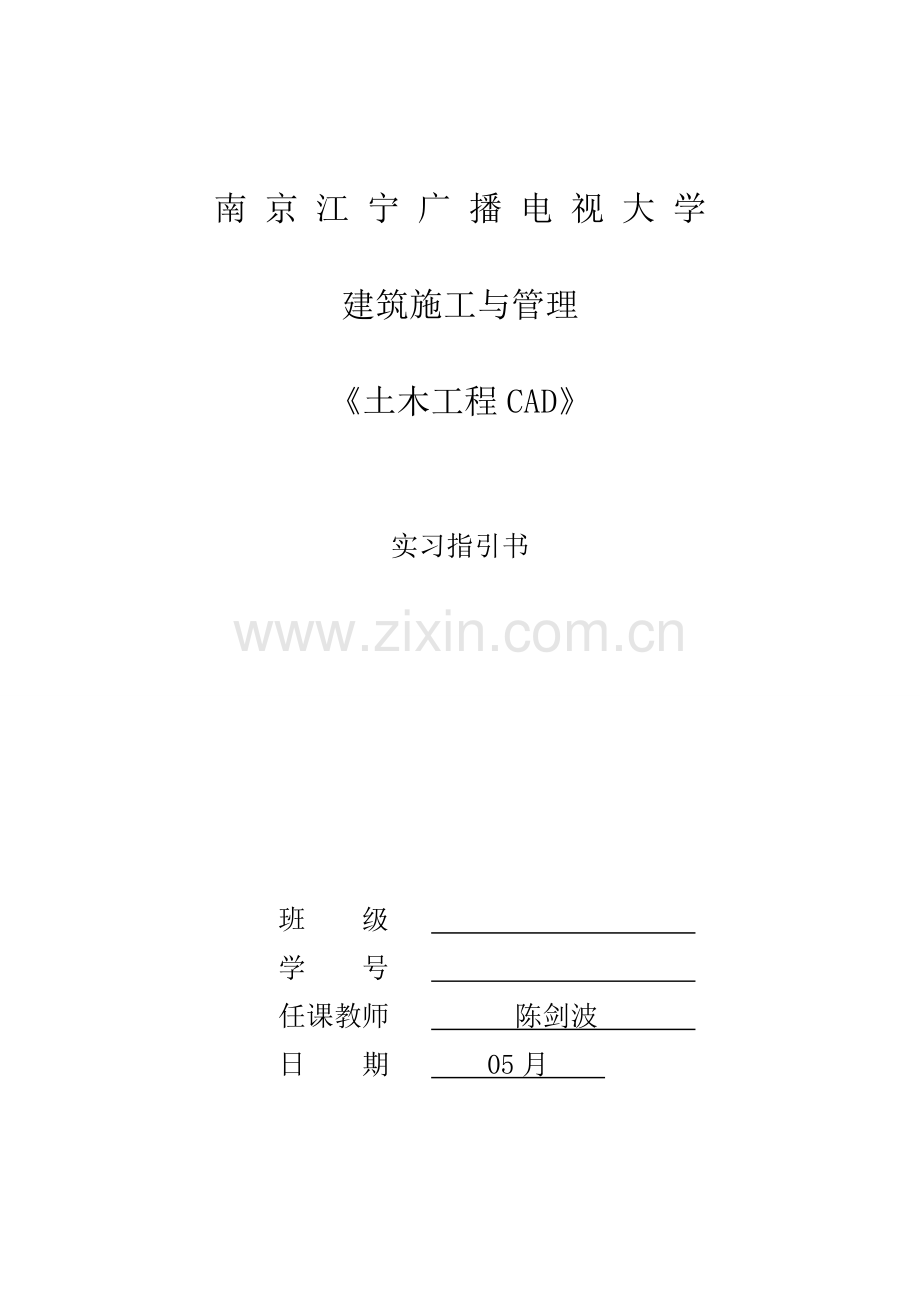

南 京 江 宁 广 播 电 视 大 学

建筑施工与管理

《土木工程CAD》

实习指引书

班　 级　
学　 号　
任课教师 陈剑波
日　 期　 05月　

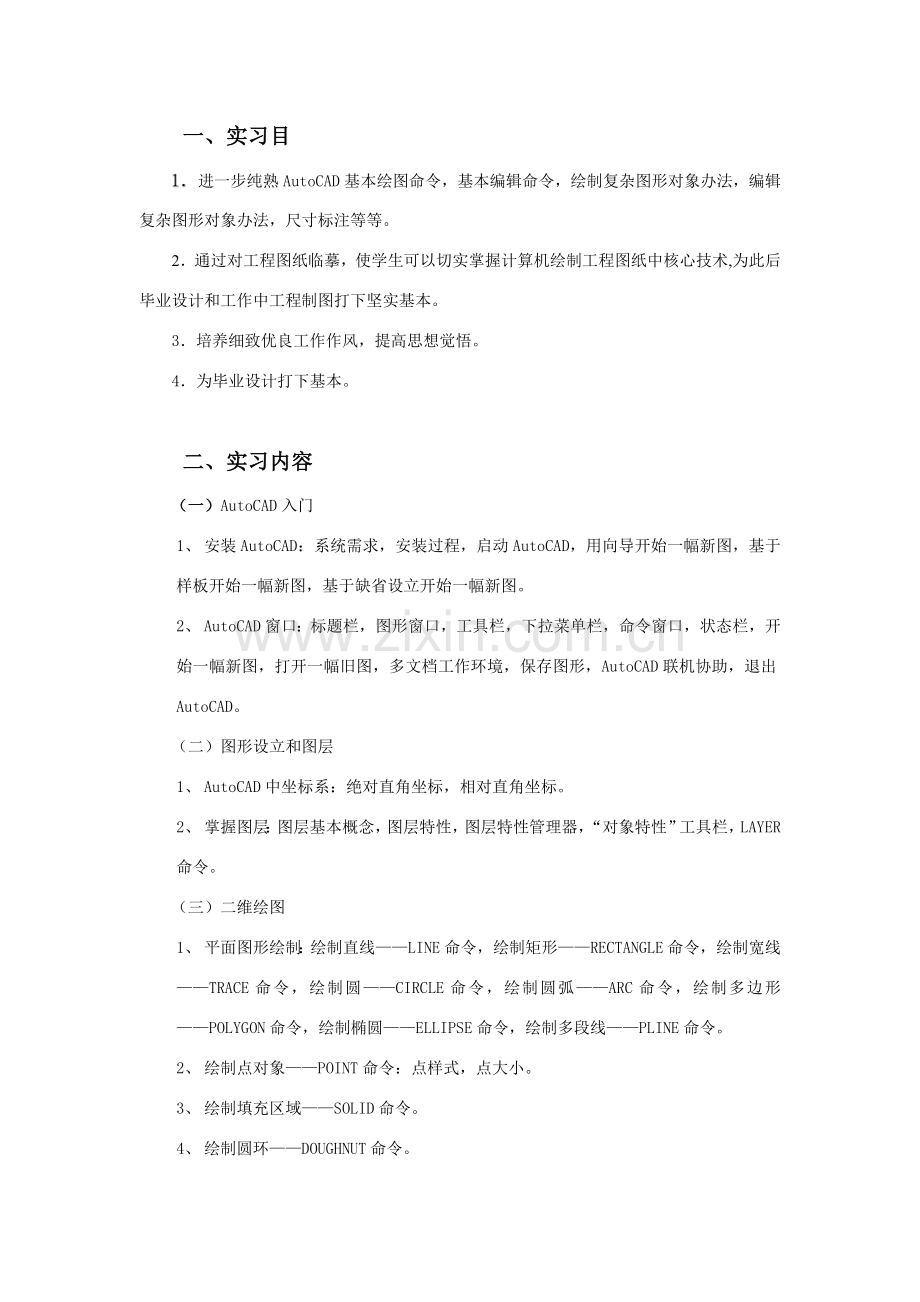

一、实习目
1．进一步纯熟AutoCAD基本绘图命令，基本编辑命令，绘制复杂图形对象办法，编辑复杂图形对象办法，尺寸标注等等。
2．通过对工程图纸临摹，使学生可以切实掌握计算机绘制工程图纸中核心技术,为此后毕业设计和工作中工程制图打下坚实基本。
3．培养细致优良工作作风，提高思想觉悟。
4．为毕业设计打下基本。

二、实习内容
（一）AutoCAD入门
1、 安装AutoCAD：系统需求，安装过程，启动AutoCAD，用向导开始一幅新图，基于样板开始一幅新图，基于缺省设立开始一幅新图。
2、 AutoCAD窗口：标题栏，图形窗口，工具栏，下拉菜单栏，命令窗口，状态栏，开始一幅新图，打开一幅旧图，多文档工作环境，保存图形，AutoCAD联机协助，退出AutoCAD。
（二）图形设立和图层
1、 AutoCAD中坐标系：绝对直角坐标，相对直角坐标。
2、 掌握图层：图层基本概念，图层特性，图层特性管理器，“对象特性”工具栏，LAYER命令。
（三）二维绘图
1、 平面图形绘制：绘制直线——LINE命令，绘制矩形——RECTANGLE命令，绘制宽线——TRACE命令，绘制圆——CIRCLE命令，绘制圆弧——ARC命令，绘制多边形——POLYGON命令，绘制椭圆——ELLIPSE命令，绘制多段线——PLINE命令。
2、 绘制点对象——POINT命令：点样式，点大小。
3、 绘制填充区域——SOLID命令。
4、 绘制圆环——DOUGHNUT命令。
5、 绘制构造线和射线：XLINE命令， RAY命令。
6、 绘制多线——MLINE命令：MLINE命令，多线样式——MLSTYLE命令，绘制样条曲线——SPLINE命令。
（四）精准绘图
1、 栅格：栅格捕获，正交模式，草图设立。
2、 对象捕获：对象捕获模式，运营对象捕获模式设立，自动捕获设立。
3、 自动追踪：极轴追踪，极轴追踪设立，覆盖追踪角度，对象追踪，自动追踪设立。
（五）图形显示
1、 掌握视图缩放--ZOOM命令：视图平移——PAN命令，定点平移，实时平移。
2、 掌握鸟瞰视图： “视图”菜单，“选项”菜单。
3、 学会重画——REDRAW命令，重生成——REGEN命令。
（六）图形编辑
1、 构造选取集：对象选取办法，设立对象选取模式，对象编组，迅速选取--QSELECT命令。
2、 编辑图形：删除对象--ERASE命令，恢复对象--OOPS命令，复制对象--COPY命令，阵列对象--ARRAY命令，偏移对象--OFFSET命令，镜像对象--MIRROR命令。
3、 移动对象--MOVE命令，修剪对象--TRIM命令，打断对象--BREAK命令，延伸对象--EXTEND命令，拉长对象--LENGTHEN命令， 拉伸对象——STRETCH命令，旋转对象--ROTATE命令，缩放对象--SCALE命令。
4、 编辑多段线--PEDIT命令，编辑多线--MLEDIT命令，编辑样条曲线--SPLNEDIT。
5、 UNDO、U和REDO命令：U命令，UNDO命令，REDO命令。
6、 编辑对象特性：对象特性管理器，对象特性，特性匹配。
（七）文字解决
1、 添加单行文字，添加多行文字：字符、特性、行距、查找、替代选项卡，“输入文字”按钮。
2、 编辑文字对象：修改文字内容、修改文字特性。
3、 运用文字样式，控制文字显示方式，拼写检，查找和替代。
（八）查询图形和对象信息
1、 DWGPROPS命令，在Windows资源管理器中访问图形信息。
2、 STATUS命令，LIST命令，DBLIST命令， AREA命令，ID命令，DIST命令。
（九）图案填充和边界
1、 定义填充边界，图案填充操作 BHATCH命令和HATCH命令特点，通过对话框完毕图案填充，通过命令行完毕图案填充。
2、 编辑填充图案，控制填充图案可见性。
（十）块和属性
1、 创立块，以对话框形式创立块，以命令行形式创立块。
2、 块插入：以对话框形式插入图块，以命令行形式插入图块，以拖放方式插入图块，多重插入。
3、 块存盘：以对话框形式存盘，以命令行形式存盘，BASE命令，嵌套块，分解块，分解带有嵌套元素块。
4、 属性及其特点，属性命令：创立属性定义，插入一种带有属性快，控制属性显示，编辑属性，提取数据。
（十一）尺寸标注
1、 尺寸标注基本：尺寸标注构成，尺寸标注变量，尺寸标注实用命令，尺寸标注编辑，尺寸标注类型，尺寸标注命令使用。
2、 掌握标注线性尺寸：标注水平、垂直和旋转尺寸。
3、 掌握标注角度尺寸，标注公差。
4、 掌握尺寸标注编辑，尺寸标注样式，标注样式管理器。
三、实习图形
实习图形见附件。
四、成绩评估
指引教师和实习指引人员依照学生实习报告或专项总结、分析和解决实际问题能力，结合实习期间各方面体现（劳动态度、与施工人员关系以及遵守实习纪律状况）综合评分。

实验一 直线绘制
一、实验目
1) 熟悉CAD软件工作界面、打开、关闭、保存文献办法。
2) 掌握CAD绘图辅助知识。
3) 掌握运用坐标绘制直线办法。
4) 掌握运用正交和栅格模式绘制直线办法。
二、实验内容
1、依照坐标绘直线
（1）运用点直角坐标或极坐标，绘制如图所示正五角星。

详细操作过程如下（填写在空白处）：
__________________________________________________________
_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

2、绘制下图

详细操作过程如下（填写在空白处）：
___________________________________________________________
_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

3、使用正交与捕获模式画直线
绘制如图所示倾斜水槽。

详细操作过程如下（填写在空白处）：
___________________________________________________________
____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

实验二 圆（弧）、椭圆（弧）绘制
一、实验目
1、 掌握绘制圆办法。
2、 掌握绘制圆弧办法。
3、 掌握绘制椭圆办法。
4、 掌握绘制椭圆弧办法。
二、实验内容
1、绘制如图所示洗手池

详细操作过程如下（填写在空白处）：
___________________________________________________________
____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

2、绘制如图所示浴缸

详细操作过程如下（填写在空白处）：
___________________________________________________________
____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
实验三 矩形、多边形绘制
一、实验目
1、 掌握设立点样式办法。
2、 掌握绘制单点、多点、定数等分点及定距等分点办法。
3、 掌握绘制正多边形办法。
4、 掌握绘制各种矩形办法。
二、实验内容
1、 绘制如图所示双人沙发平面图。

详细操作过程如下（填写在空白处）：
___________________________________________________________
____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

实验四 缩放、拉伸、对齐对象练习
一、实验目
1、 掌握缩放对象办法。
2、 掌握拉伸对象办法。
3、 掌握对齐对象办法。
二、 实验内容
1、绘制如图所示。

详细操作过程如下（填写在空白处）：
___________________________________________________________
____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

2、绘制如图所示。

详细操作过程如下（填写在空白处）：
___________________________________________________________
____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
