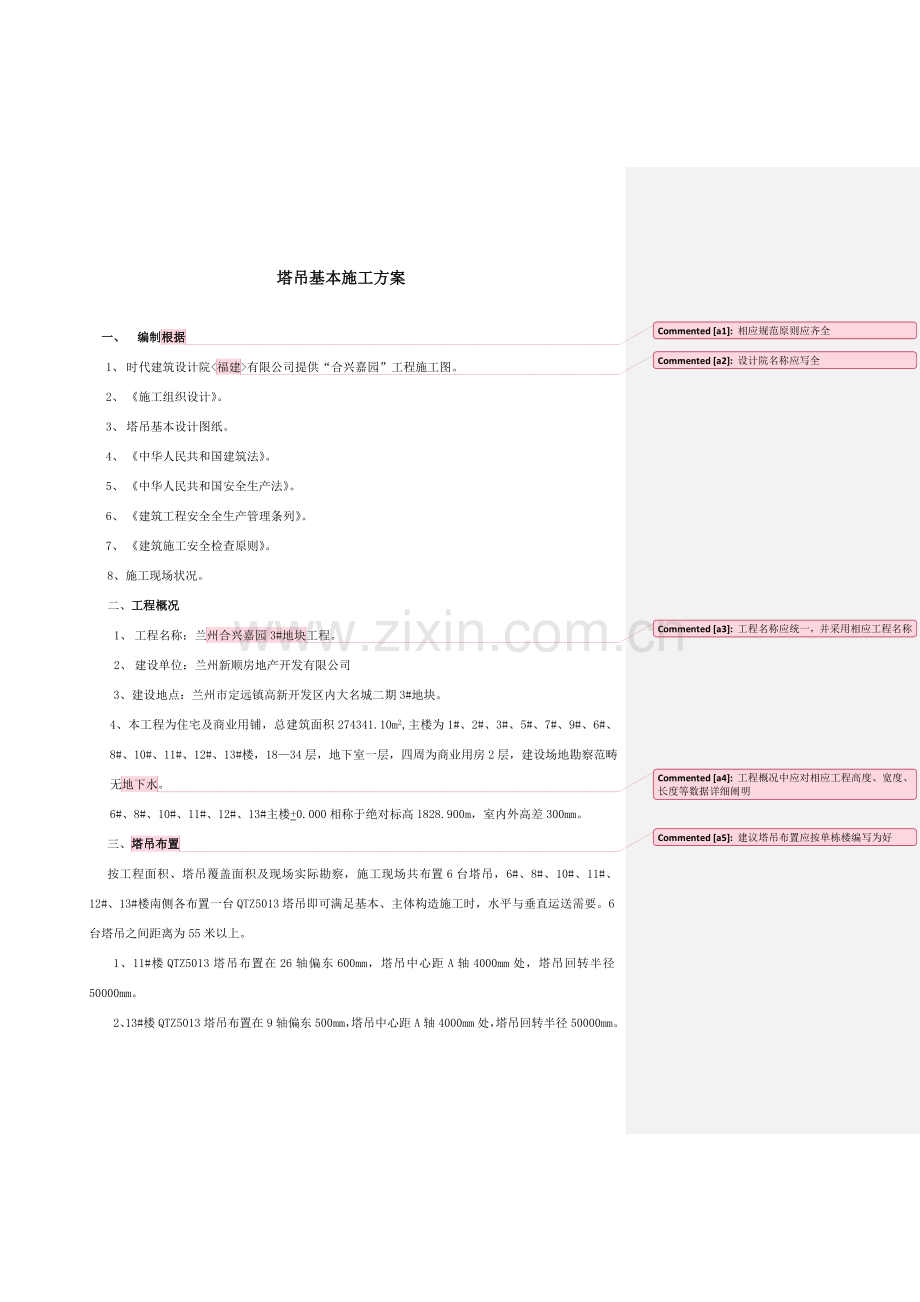

塔吊基本施工方案

一、 编制根据相应规范原则应齐全

1、 时代建筑设计院<福建设计院名称应写全
>有限公司提供“合兴嘉园”工程施工图。
2、 《施工组织设计》。
3、 塔吊基本设计图纸。
4、 《中华人民共和国建筑法》。
5、 《中华人民共和国安全生产法》。
6、 《建筑工程安全全生产管理条列》。
7、 《建筑施工安全检查原则》。
8、施工现场状况。
二、工程概况
1、 工程名称：兰州合兴嘉园3#地块工程名称应统一，并采用相应工程名称
工程。
2、 建设单位：兰州新顺房地产开发有限公司
3、建设地点：兰州市定远镇高新开发区内大名城二期3#地块。
4、本工程为住宅及商业用铺，总建筑面积274341.10m2,主楼为1#、2#、3#、5#、7#、9#、6#、8#、10#、11#、12#、13#楼，18—34层，地下室一层，四周为商业用房2层，建设场地勘察范畴无地下水工程概况中应对相应工程高度、宽度、长度等数据详细阐明
。
6#、8#、10#、11#、12#、13#主楼+0.000相称于绝对标高1828.900m，室内外高差300mm。
三、塔吊布置建议塔吊布置应按单栋楼编写为好

按工程面积、塔吊覆盖面积及现场实际勘察，施工现场共布置6台塔吊，6#、8#、10#、11#、12#、13#楼南侧各布置一台QTZ5013塔吊即可满足基本、主体构造施工时，水平与垂直运送需要。6台塔吊之间距离为55米以上。
1、11#楼QTZ5013塔吊布置在26轴偏东600mm，塔吊中心距A轴4000mm处，塔吊回转半径50000mm。
2、13#楼QTZ5013塔吊布置在9轴偏东500mm，塔吊中心距A轴4000mm处，塔吊回转半径50000mm。

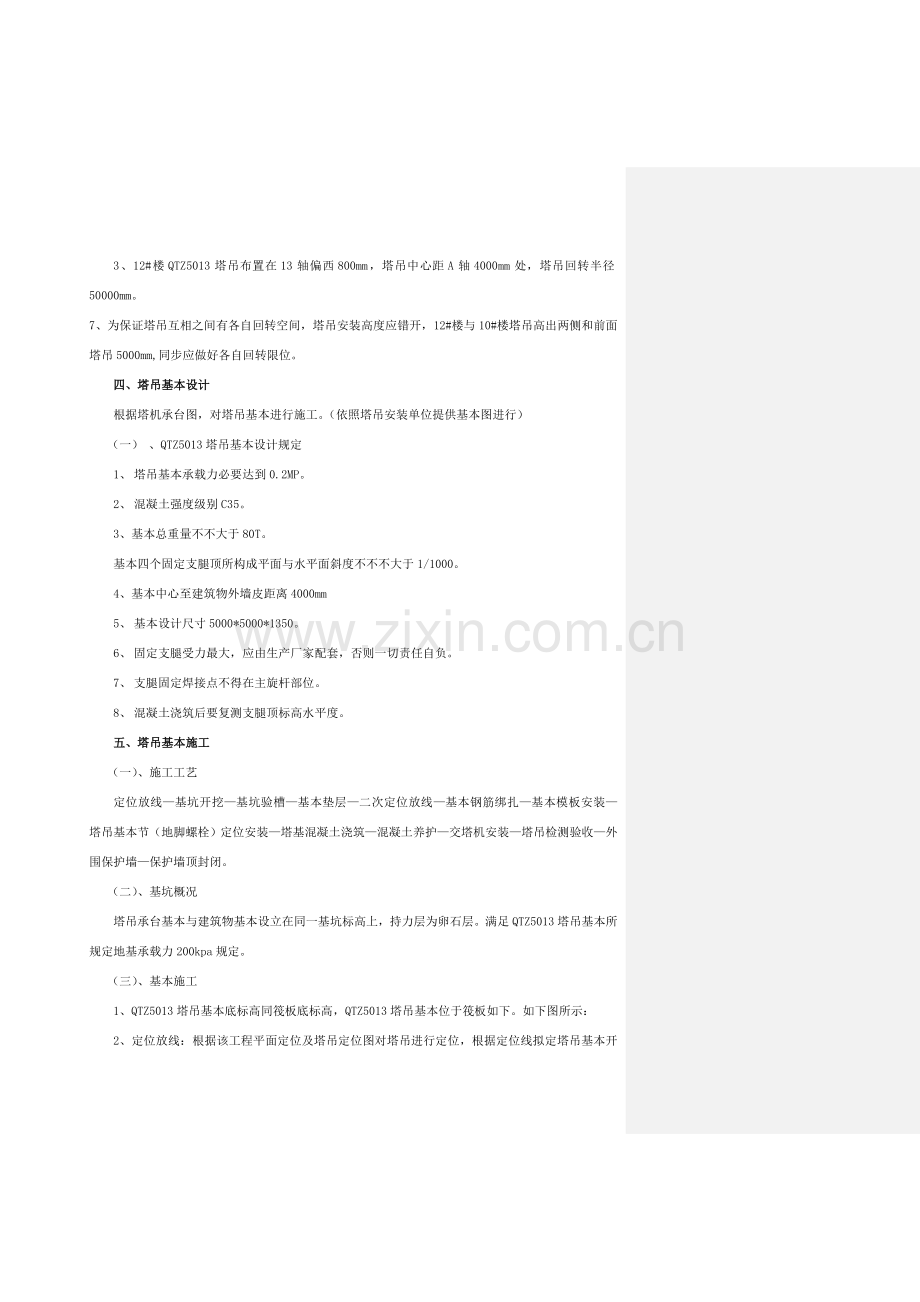

3、12#楼QTZ5013塔吊布置在13轴偏西800mm，塔吊中心距A轴4000mm处，塔吊回转半径50000mm。
7、为保证塔吊互相之间有各自回转空间，塔吊安装高度应错开，12#楼与10#楼塔吊高出两侧和前面塔吊5000mm,同步应做好各自回转限位。
四、塔吊基本设计
根据塔机承台图，对塔吊基本进行施工。（依照塔吊安装单位提供基本图进行）
（一） 、QTZ5013塔吊基本设计规定
1、 塔吊基本承载力必要达到0.2MP。
2、 混凝土强度级别C35。
3、基本总重量不不大于80T。
基本四个固定支腿顶所构成平面与水平面斜度不不不大于1/1000。
4、基本中心至建筑物外墙皮距离4000mm
5、 基本设计尺寸5000*5000*1350。
6、 固定支腿受力最大，应由生产厂家配套，否则一切责任自负。
7、 支腿固定焊接点不得在主旋杆部位。
8、 混凝土浇筑后要复测支腿顶标高水平度。
五、塔吊基本施工
（一）、施工工艺
定位放线—基坑开挖—基坑验槽—基本垫层—二次定位放线—基本钢筋绑扎—基本模板安装—塔吊基本节（地脚螺栓）定位安装—塔基混凝土浇筑—混凝土养护—交塔机安装—塔吊检测验收—外围保护墙—保护墙顶封闭。
（二）、基坑概况
塔吊承台基本与建筑物基本设立在同一基坑标高上，持力层为卵石层。满足QTZ5013塔吊基本所规定地基承载力200kpa规定。
（三）、基本施工
1、QTZ5013塔吊基本底标高同筏板底标高，QTZ5013塔吊基本位于筏板如下。如下图所示：
2、定位放线：根据该工程平面定位及塔吊定位图对塔吊进行定位，根据定位线拟定塔吊基本开挖线，基坑放坡按照1:0.5进行自然放坡。
3、基坑开挖：塔吊基本基坑开挖与建筑物基坑开挖同步进行，基坑开挖深度为自然地坪下6400基坑开挖深度数据应与基坑开挖方案数据相应，请核查。
mm，基坑开挖采用挖掘机，人工进行边坡修整和清底工作。
4、基坑开挖完毕后对基坑进行基坑验槽，并确认持力层，基坑验槽同建筑物基坑一起进行验收。
5、基本垫层：塔吊基本混凝土垫层与建筑物基本混凝土垫层同步施工，垫层采用C15混凝土，垫层厚度为150mm。垫层混凝土采用预拌商品混凝土。
垫层混凝土浇筑模板采用15槽钢作为侧模。
混凝土垫层厚度应按设计规定施工。为了控制垫层平整度，严格按塔饼拉水平线找平。
铺设混凝土前先在基层上洒水湿润，然后从一端开始铺设。
振捣：用铁锹铺混凝土，厚度略高于找平塔饼，随后用平板振捣器振捣。厚度过厚时，应采用插入式振捣器，其移动距离不不不大于作用半径1.5倍，做到不漏振，保证混凝土密实。
找平：混凝土振捣密实后，以水平标高线及找平基准检查平整度，高铲掉，凹处补平。用刮杠刮平，表面再用木抹子搓平。
养护：已浇筑完混凝土垫层，应在12h左右覆盖和浇水养护，普通养护不得少于7d。
6、塔吊基本混凝土浇塔吊基本钢筋施工：
核对钢筋半成品：应先按设计图纸核对加工半成品钢筋，对其规格、形状、型号、品种通过检查，然后挂牌堆放好。
钢筋绑扎：钢筋应按顺序绑扎，普通状况下，先长轴后短轴，由一端向另一端依次进行。操作时按图纸规定划线 、铺设、穿箍、绑扎，最后成型。
所有受力钢筋和箍筋交接处全绑扎，不得跳扣。
底部钢筋下采用花岗岩垫块，普通厚度不不大于50mm，间隔1m，侧面垫块应与钢筋绑牢，不得漏掉。
7、塔吊基本模板安装
塔吊基本模板采用木框胶合板模板，钢管扣件背楞，钢管扣件斜撑加固；施工前应先拟定基本边沿尺寸，拟定模板安装位置；认真做好模板支撑加固工作，斜撑底端采用钢管或直径不不大于20粗根钢筋头打入基槽卵石层名称与地质资料相相应。
中作为固定地锚。
模板预验：模板安装后，应对断面尺寸、标高、斜撑地锚、连杆支撑等进行预验，均应符合设计图纸和质量原则规定。
8、塔吊基本混凝土浇筑；
混凝土浇筑采用混凝土泵车直接进行浇筑，混凝土运送采用混凝土罐车。操作时必要严格执行混凝土工程施工操纵工艺流程，施工现场做好道路疏通。
浇筑前应先浇水润湿。基本浇筑混凝土时，应按顺序分层进行浇筑：混凝土浇筑分层原则应满足混凝土凝结时间规定，整体分层持续浇筑完毕进行二次振捣、二次抹压、浇水养护：混凝土浇筑完毕后，混凝土达到安装塔吊所需强度时，再进行塔吊安装施工。
振捣；采用斜向振捣法，振捣绑与水平面倾角约30度左右。榜头朝迈进方向，插棒间距以50cm为宜，防止漏振。振捣时间以混凝土表面翻浆出气泡为准。混凝土表面应随振随按标高线，用木抹子搓平。
养护；混凝土浇筑后，在常温条件下12h内应采用蓄水养护法，如混凝土中心与混凝土表面温差、混凝土表面与环境温差超过规范规定应采用加厚蓄热保温养护办法，养护时间应按实际测温温降状况拟定。
9、塔吊安装详见“设备租赁公司设备租赁公司应写明全称
编制《塔吊安装及拆除施工方案》”。
10、塔吊安装施工完毕后沿塔吊基坑周边砌筑保护墙，自塔吊基本面以上3600mm保护墙高度局限性，3.6+1.35=4.95m，而基坑深度为6.4m
范畴内保护墙厚度为370mm厚，3600mm以上为240mm厚；保护墙四角设立370*370、240*240构造柱，构造柱与墙体同宽。在3600mm和保护墙顶部各设一道圈梁，圈梁截面宽度与墙同宽。
11、构造柱和圈梁配筋按照抗震构造规定配备，主筋为二级14钢筋钢筋表述办法应符合规范原则。
，箍筋为。构造柱生根于承台筏板内。
12、塔吊基本排水分两某些，承台基本底面与建筑物筏板底同标高，基本底面在卵石层顶面如下约2500mm,底部雨水由卵石层地层描述与地址资料不符
自然排放。
保护墙顶部采用钢管支架木方胶合板斜面排水，雨水沿滴水线下流至基坑底，再由卵石层渗入排走。胶合板所铺设排水斜坡应留设800*800检查口，以以便塔吊基本及基本节、地脚螺栓检查维修，检查口平时应采用胶合板封闭，以防止雨水灌入。
13、塔吊基本部位回填土采用基坑挖出原级配沙夹石，回填与建筑物基坑同步作业。
六、注意事项
1、塔吊基本土方开挖时。应按1:0.50放坡系数与基坑开挖放坡系数不符。
进行放坡。
2、在塔吊基本附近设立集水坑，集水坑内积水应及时抽掉，塔吊周边不得有积水现象。
3、塔基挡土墙砌筑完毕后，应及时对周边进行回填。
4、严格按照塔吊基本图进行施工基本钢筋安装完毕后，塔吊支腿预埋没有说清晰
。

七、塔吊基本验算
（一）QTZ5013稳定性验算
一、参数信息
塔吊型号：QTZ5013，塔吊起重高度H=3500mm，塔身宽度B=1600mm，自重（涉及压重）F1=450.8KN，最大起重荷载F2=60KN.m，混凝土强度级别：C35，基本最小厚度h=1.35m,基本最小宽度Bc=5m与前面阐明4.0m不符
，塔吊基本周边砌筑370～240保护砖墙，并设立四根构造柱和二道圈梁。基本图设计承载力为200kpa.
二、基本最小尺寸计算
基本最小厚度取：H=1.35m
基本最小宽度取：Bc=5m
三、塔吊基本承载力计算
根据《建筑地基基本设计规范》（GB50007-）第5.2条承载力计算。
计算简图:
由于偏心距e=M/(F+G)=882.00/(510.8+1859.51)=0.372≤B/6=0.83
因此按小偏心计算，计算公式如下：
Pmax=(F+G)/BC2+M/W Pmin=(F+G)/BC2-M/W
当考虑附着时基本设计值计算计算数据不清晰，数据出处应明确
公式：
P=(F+G)/BC2
式中F—塔吊作用于基本竖向力，它涉及塔吊自重，压重和最大起重荷载F=510.80KN;
G—基本自重和基本上面保护墙，G=843.75+1015.76=1859.51KN;
Bc—基本底面宽度，取Bc=5.00m;
W—基本底面抵抗距，W=Bc*Bc*Bc/6=20.83m3
M—倾覆力矩，涉及风荷载产生力矩和最大起重力矩，M=1.4*630.00=882.00KN.m
通过计算得到：
最大压力设计值Pmax=1.2*(510.80+1859.51)/5.002+882.00/20.83=156.118kpa
最小压力值pmin=1.2*(510.80+1859.51)/ 5.002-82.00/20.83=71.432kpa
有附着压力设计值pk=.2*(510.80+1859.51)/ 5.002=113.775kpa
四、地基基本承载力验算
修正后地基承载力特性值为：fa=450.00kpa(现场静载实测承载力为900kpa)
由于fa≥pk=113.775kpa
偏心荷载作用，由于1.2fa≥pkmax=156.118KN
附图-1

附图2补充塔吊定位及布置图

合兴嘉园（3#地块）

塔吊基本施工方案

甘肃第七建设股份有限公司四公司
合兴嘉园（3#地块）项目部

11月2
