设计阐明

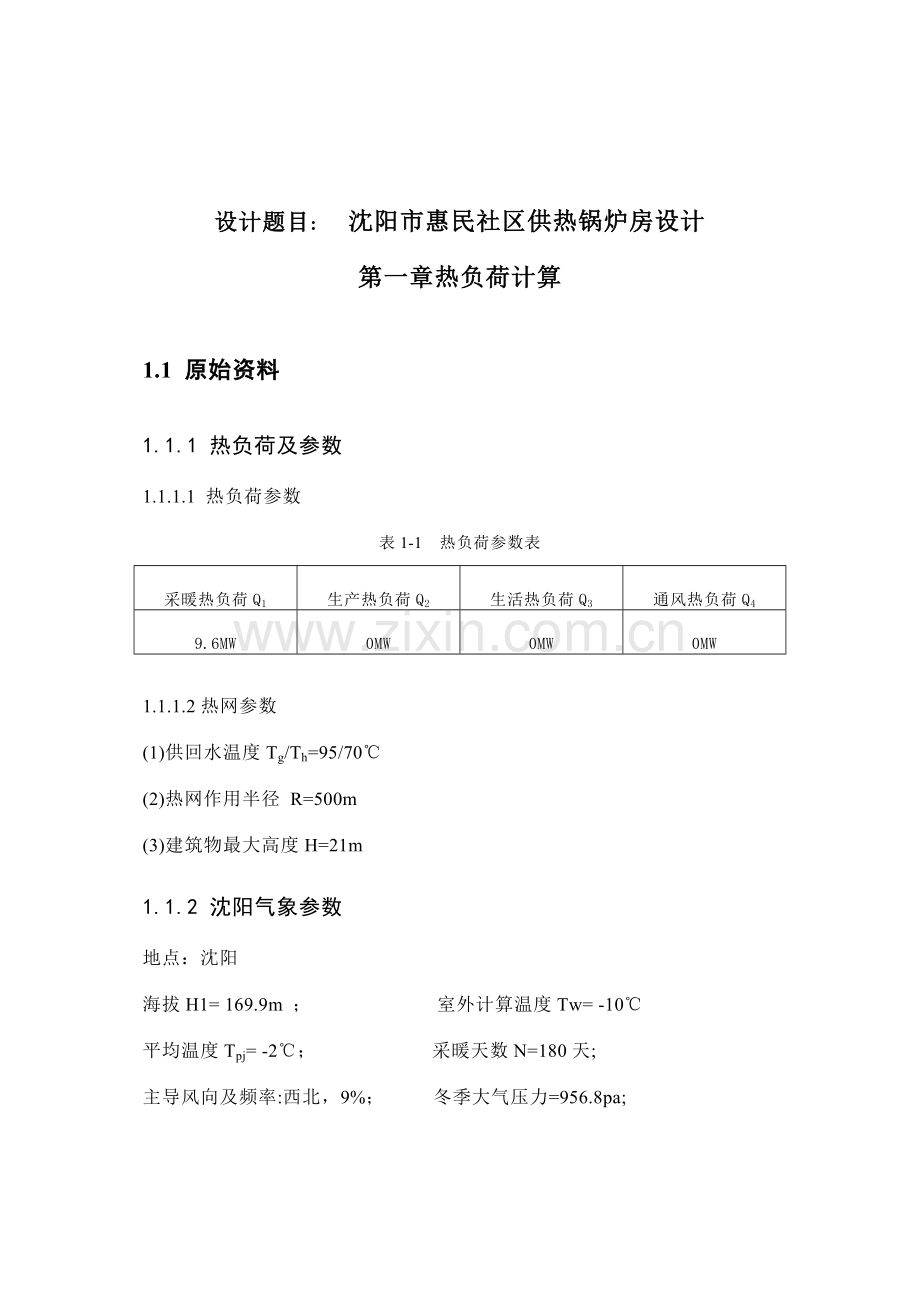

设计题目: 沈阳市惠民社区供热锅炉房设计
第一章热负荷计算

1.1 原始资料
1.1.1 热负荷及参数
1.1.1.1 热负荷参数
表1-1 热负荷参数表
采暖热负荷Q1
生产热负荷Q2
生活热负荷Q3
通风热负荷Q4
9.6MW
0MW
0MW
0MW

1.1.1.2热网参数
(1)供回水温度Tg/Th=95/70℃
(2)热网作用半径 R=500m
(3)建筑物最大高度H=21m
1.1.2 沈阳气象参数
地点：沈阳
海拔H1= 169.9m ； 室外计算温度Tw= -10℃
平均温度Tpj= -2℃； 采暖天数N=180天;
主导风向及频率:西北，9%； 冬季大气压力=956.8pa;
冬季室外平均风速 V=3.8m/s
最大冻土深度H2=190cm .

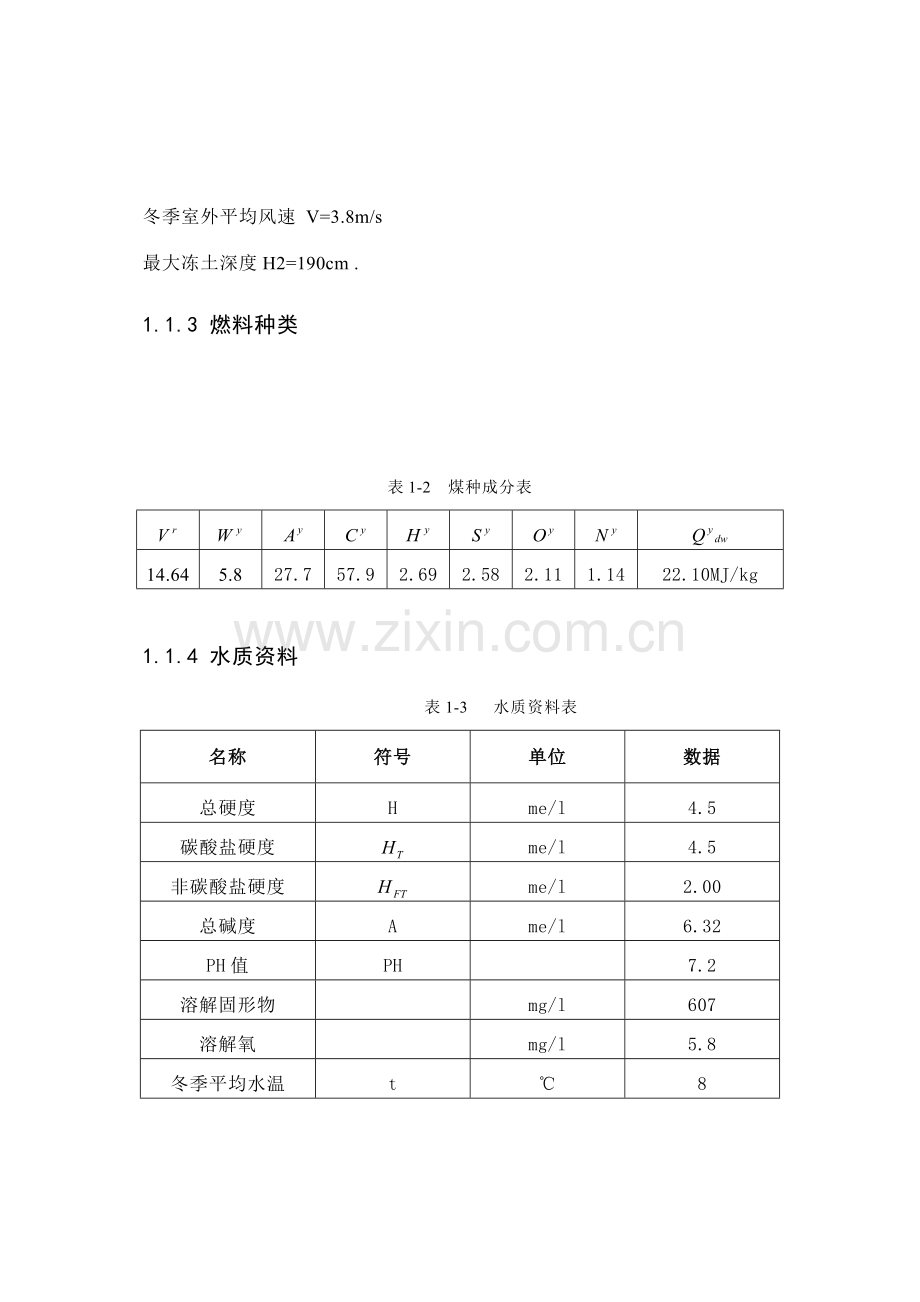

1.1.3 燃料种类

表1-2 煤种成分表

14.64
5.8
27.7
57.9
2.69
2.58
2.11
1.14
22.10MJ/kg

1.1.4 水质资料
表1-3 水质资料表
名称
符号
单位
数据
总硬度
H
me/l
4.5
碳酸盐硬度

me/l
4.5
非碳酸盐硬度

me/l
2.00
总碱度
A
me/l
6.32
PH值
PH

7.2
溶解固形物

mg/l
607
溶解氧

mg/l
5.8
冬季平均水温
t
℃
8
夏季平均水温
t
℃
23
供水压力
P
MPa
0.4
1.1.5 气象地质资料
名称
单位
数据
海拔高度
m
25.9
冬季采暖室外计算温度
℃
-10
冬季通风室外计算温度
℃
-5
采暖期室外平均计算温度
℃
-2
采暖室内计算温度
℃
16
采暖总天数
d
180
夏季通风室外计算温度
℃
29
主导风向
西北

本地大气压（冬季）
Pa
102340
本地大气压（夏季）
Pa
100220
平均风速（冬季）
m/s
2.6
平均风速（夏季）
m/s
2.3
最高地下水位
m

土壤冻结深度
m
0.73

1.2 设计规范及原则
1.《低压锅炉水质原则》GB1576-
2.《锅炉污染物排放原则》GB13271-
3.《热水锅炉监察规程》
4.《供热工程制图规范及原则》
5.《锅炉房设计规范》 GB50041-92
1.3 热负荷计算
1.3.1 计算热负荷
热负荷计算公式[1]：
Qjmax =k0 (k1Q1+k2Q2+k3Q3+k4Q4) +k5Q5

其中:
Qjmax ---最大计算热负荷
k0------热水网路损失系数,1.05-1.08.敷设方式为地沟,因而取1.08.
k1------采暖热负荷同步使用系数,1.0
k2------生产热负荷同步使用系数，0
k3------通风热负荷同步使用内系数,0
k4------生活热负荷同步使用系数,0
k5------自用热负荷同步使用系数,1.0~1.2.取1.0.
Q1------采暖热负荷6.5MW
Q2------生产热负荷0 MW
Q3------通风热负荷0 MW
Q4------生活热负荷0 MW
Q5------自用热负荷,MW.
因此,上式简化为:
Qmax＝K。·K1·Q1＋K。·K1·Q2 KW
式中 K。：热水管网损失系数，取值1.15；
K1：同步使用系数，采暖取用1
那么得到最大热负荷：
Qmax＝1.15×1×9.6＝11.04MW
1.3.2 采暖平均热负荷
Qpj=(tn-tpj)*Q1/(tn-tw)
其中：
Qpj------采暖期平均热负荷
tn---------------采暖期室内计算温度取18℃
tpj-------采暖期室外平均温度取-9.5℃
tw---------------采暖期室外温度取-26℃
Q1----------采暖热负荷6.5MW
代入数值Qpj=7.9MW
1.4 锅炉类型及台数拟定
本设计重要用于采暖，其介质是热水，供水温度95℃，回水温度70℃，且通过计算知最大热负荷为11.04MW，锅炉总容量应不不大于或等于11.04MW；而计算出平均热负荷为7.9MW,故选用2台14MW锅炉,总装机容量为28MW不不大于锅炉房最大热负荷,而一台单台锅炉容量又正好略不大于平均热负荷,这样可以使一台锅炉大某些时间在额定负荷下工作,而另一台在最冷时作为高峰锅炉,同步，热负荷不大于7.9MW时运营一台锅炉，在不不大于7.9MW时候运营两台锅炉，这样可以起到调节负荷目，从而节约了能源。
锅炉型号为SZL-4.2-0.7/95/70-AⅡ，参数为：热功率为14MW,排烟温度为156℃，炉排有效面积：35.2m2，燃料发热量：18757kJ/kg，燃料消耗量：7390kg/h，锅炉效率：80.3％，外形尺寸（长*宽*高）：12.48*9.4*12.53，金属重量：15t。

第二章水系记录算

2.1循环水泵选取计算
2.1.1循环水泵流量和扬程计算
表5-1 循环水泵流量和扬程计算
序号
名称
符号

单位
计算公式或数值来源
代入数值
数值
1
总热负荷

Qmaxj
kw
查热负荷计算表得：7020kw
7020
7020
2
供水温度

tg

设计给定
95
95
3
回水温度

th

设计给定
70
70
4
热网循环水量
G
t/h
860Qmaxj/(tg-th)
7020*860
/1000
*（95-70）
241.49
5
计算密度

kg/m3
70饱和水密度

977.8
6
体积流量
Q0
kg/m3

241490/977.8
247.0
7
锅炉房内部压力
H1
kpa
查[4]P33得：锅筒式水管锅炉为70~150Kpa，取100 Kpa
100
100
8
平均比摩阻
L
Pa/m
查[4]P245取40~80Pa/m,据循环流量取50Pa/m
50
50
9
供热半径

R
m
设计给定
500
500
10
局部阻力占沿程阻力系数
α

查[1]P33得：0.2~0.3，取0.2
0.2
0.2
11
热网供回水干管阻力
H2
kpa
2RL(1+α)
2*50*500
(1+0.2)*0.001
60
12
最不利顾客内部系统阻力损失
H3
kpa
查[1]P33得：
取40 kpa
40
40
13
循环水泵扬程
H
kPa
H1+H2+H3
30+80+100
210
14
扬程
Hj
kpa
Hj=1.2 H
1.2*210
252
15
体积流量
Q
kg/m3
Q=1.1Q0
241.49*1.1
265.64
16
循环水泵台数
n
台
选用两台循环水泵，一用一备
2
2

2.1.2循环水泵设备选取
据P=252kpa,Q=265.64m3/h选取水泵为SLWR系列离心泵200-400（I）。
表5-2 循环水泵参数
型号
流量(m3/h)
扬程
m
转速r/min
电动机功率KW
SLWR200-400（I）
280
54.3
1450
90
循环水泵性能参数和外形尺寸表
型号
外形尺寸/mm
地脚螺栓
L
H
a
h
L2
B
L1
L3
n-d
SLWR200-400（I）
1300
860
200
400
870
650

4-20

由于本设计属于较大型热水系统，有较大漏水，需要用补水泵补水，故选用补给水泵定压系统，该定压系统有简朴可靠、水力工况稳定、便于操作长处。
2.2供回水根管管径选取
前面已经计算,循环水泵流量为241.49m3/h,再由《供热工程》附录9-1 查取d=200mm。供回水管选取相似管径dn=200mm,其d0×s=219×6mm。
表5-6 管径计算表
管段
流量
(m3/h)
流速
(m/s)
管内径
(mm)
回/供水管
265.64
2.30
200

2.3补给水泵和事故水泵计算
名称
符号
单位
计算公式或数值来源
代入数值
数值
循环水泵流量
Q
m3/h
查表3.1.1

265.64
补给水泵流量
Q1
m3/h
Q*1%
0.01*265.64
2.6564
建筑物高度
Pb
m
设计给定
21
21
补给水泵扬程
H
mH2O
H=1.2(Pb+4)
1.2*(21+4)
30
事故水泵流量
Gs
m3/h
为补给水泵水量4~5 倍，取4GP
4 *2.6564
10.625
2.4补给水泵和事故水泵设备选取
表3.1.4.1 补水泵性能参数表
型号
流量/(m3/h)
扬程/
m
电动机功率/kw
重量/kg
CR8-50
12.00
34
2.2
50

2.5除污器计算和选取
项目
符号
单位
计算公式或数值来源
代入数据
成果
循环水泵总水量
Gxh
m3/h

265.64
265.64
干管管径
Dc,j
mm
查表3.1.3.1
200
200
除污器选用管径
D
mm
依照提供样本选用R406-2除污器
200
200
由于供回水干管径d=200mm(219×6mm),则选R406-2型卧式直通除污器，公称直径为200mm,公称压力600~1200kpa。
2.6原水箱和软化水箱计算
3.1.7.1原水箱选取：
本锅炉房设原原水箱一只,水箱容量按60min补水量计算,其体积为:
Vn=(60/60)* 2.6564= 2.6564m3
3.1.7.2软化水箱选取：
本锅炉房设原原水箱一只,水箱容量按40min补水量计算,其体积为:
Vn=(40/60)* 2.6564=1.77m3
原水箱和补给水箱采用隔板方形开式水箱，两个水箱放在一起，便于安装使用。
3.1.7.3原水加压泵选取:
原水加压泵扬程取为水解决设备工作阻力1.2倍
原水加压泵流量取为1.2倍正常补水量,即G=1.2*2.6564=3.19 m3/h.依照[6]选2台IS50-32-250型号水泵,一用一备。其性能参数见下表:
5-12 原水加压泵性能参数表
型号
流量(m3/h)
扬程
（m)
转速r/min
功率(KW)
效率
%
汽浊余量m
轴功率
电动机功率
XA32/16B
9.8
31.4
2900
1.93
2.2
43.5
1.9

2.7水解决设备选取
3.1.8.1水软化设备选取
水钠离子互换软化法，就是原水通过钠离子互换剂时，水中Ca2+、Mg2+被互换剂中Na+所代替，使易结垢钙镁化合物转变为不形成水垢易溶性钠化合物而使水得到软化。钠离子互换剂分子式用NaR 表达，则其反映式如下：
碳酸盐硬度：
CaHCO3+2NaR＝CaR2+NaHCO3
MgHCO3+2NaR＝MgR2+NaHCO3
在锅内受热产生反映：
2NaHCO3＝Na2CO3+CO2+H2O
Na2CO3 +H2O＝2NaOH+CO2
由以上反映式可见，通过钠离子互换后软化水，原水中碳酸盐硬度变成碳酸氢钠,即水碱度不变，由于Na+摩尔质量比21Ca2+和21Mg2+摩尔质量大，因此软化水含盐量（与溶解固形物近似相等）比原水略有提高，软化水含盐量增长量（⊿B）按下式计算：⊿B＝0.15ρ（Ca2+）＋0.89ρ（Mg2+） (14)
式中：⊿B：软化水含盐量增长量（mg/L）；
ρ（Ca2+）、ρ（Mg2+）：原水中Ca2+、Mg2+质量浓度（mg/L）；
3.1.8.2水软化设备选取
。
项目
符号
单位
计算公式或数值来源
代入数据
成果
给水总硬度
H
mmol/L
朝阳地区条件
3.75
3.75
锅炉水质指标
H1
mmol/L
锅炉规定
0.6
0.6
补水量
V
m3
等于补给水泵流量
2.6564
2.6564
于系统只对补给水进行软化解决，软化设备需依照补水量、原水总硬度来选取，可选全自动设备或普通设备，本系统采用全自动软水器设备。
由于供暖系统在供暖期内必要持续运营，因而规定软水器在再生期间也可以持续产软水，因而软水器选取流量型全自动软水器，就此选用北京绿洲得瀚环保中心出品DFS 系列双罐型自动软水器，其详细型号为DFS－6V，运营方式为双罐同步运营，交替再生。
全自动软水器计算表
序号
项目
符号
单位
计算公式或数值来源
代入数据
成果
1
软化周期
T1
h
T/q*(12/H0)
7.4/2.0*12/1.7
26.12

再生液浓度
n

依照[1]P258 普通为5%—8%
5%
5%

再生用盐量
m
kg
该设备为4.1kg
4.1
4.1

耗水量
V1
m3
m/n/(1000kg/m3)
4.1/0.05/1000
0.082

树脂填充量
V2
L
该设备为34L
34
34

最大容量
q0
g/m3
该设备为37g/m3
37
37

树脂能解决硬度总量
M
mg
V2/1000*q0*1000
1258
1258

周期制水量
M0
m3
跟据实际原水硬度换算
7.4*12/1.7
52.23
2
再生周期
T2
Min
M0/(M/(1.7-0.6)*10-3)
52.23/(1258/1.1)*1000
45.67

第三章燃烧设备计算
3.1燃烧设备选取
本设计选用煤种其Ay=29.03﹪,Vy=39.1﹪,Qydw=16860kJ/kg。考虑到往复推饲炉排排炉煤种适应性广、机械化上煤除渣等长处。因而选往复推饲炉排炉适当。
锅炉型号选取原则：
在热负荷和燃料拟定后，即可综合考虑下列因素，进行锅炉类型选取。1、应能满足供热
介质和参数规定：
蒸汽锅炉压力和温度，依照生产工艺和采暖通风需要，考虑管网及锅炉房内部阻力损失，结合蒸汽锅炉型谱来拟定。为以便设计、安装、运营和维护，同一锅炉房内宜采用同型号、相似介质锅炉。当选用不同类型锅炉时，不适当超过两种。所选用锅炉应有较高热效率和较低基建投资、运营管理费用，并能经济而有效地适应热负荷变化。
锅炉台数拟定原则：
锅炉台数应按所有运营锅炉在额定蒸发量工作时，能满足锅炉房最大计算热负荷原则来拟定。应有较高热效率，并应使锅炉出力、台数和其他性能均能有效地适应热负荷变化需要。热负荷大小及其发展趋势与选取锅炉容量、台数有极大关系。热负荷大者，单台锅炉容量应较大。如近期内热负荷也许有较大增长者，也可选取较大容量锅炉，将发展负荷考虑进去。如仅考虑远期热负荷增长，则可在锅炉 房发展端留有安装扩建锅炉富裕位置，或在总图上留有空地。锅炉台数应依照热负荷调度、锅炉检修和扩建也许性拟定。普通不少于两台，不超过五台。扩建和改建时，总台数普通不超过七台。以生产负荷为主或常年供热锅炉房，可以设立一台备用锅炉。以采暖通风和生活热负荷为主锅炉房，普通不设备用锅炉
3.2过量空气系数计算
序号
锅炉受热面
入口空气过量系数
漏风系数
出口空气过量系数
1
鼓风机

1.42
2
冷风道
1.42
每10米长钢制
风道0.01
（假定风道20m）
1.4
3
炉膛
1.4
0.1
1.5
4
锅炉管束
1.5
0.1
1.6
5
烟道
1.6
每10米长钢制
烟道0.01(假设烟道长20m)
1．62
6
除尘器
1.62
0.1
1.72
7
引风机
1．72
0
1.72

3.3理论空气量计算
名称
符号

单位
计算公式或
数值来源
代入数值
数值
低位发热值
Qydw
kJ/kg
原始资料给定
16860
16860
冷空气温度
tlk
℃
设计给定
20
20
冷空气焓值
(CH)k
KJ/Nm3
查烟气焓温表
26
26
燃烧所需理论空气量
Vko
Nm3/kg
由煤质资料得Cy Sy Hy Oy
0.0889(Cy+0.375 Sy)+0.265Hy-0.0333O y
0.0889×(46.55
+0.375×1.94)+
0.265×3.06-0.0333×6.11
4.5
空气过量系数
α
1.42
鼓风机进口空气过量系数
1.42
1.42
实际空气量
V
Nm3/kg
α* Vko
1.42*4.5
6.39
3.4热效率计算
名称
符号
单位
计算公式
带入数值
数值
冷空气理论热焓
Ilko
kJ/kg
(CH)k Vko
26×4.5
117
排烟温度
θpy
℃
先假定，后校核
180
180
过量空气系数
α

查表2-3-2
1.72
1.72
排烟焓
Ipy
kJ/kg
Iyo +（α-1）Iko
1318.2+(1.72-1)2404.81
.8
固体不完全燃烧热损失
q4
％
查[2]表1-17推饲炉
10
10
气体不完全燃烧热损失
q3
％
查 [2]表1-17推饲炉
1.0
1.0
排烟热损失
q2
％
0.035*((αpy+a)tpy-αpy tlk)(1- q4/100 )
（.8-1.72*125.06）/17690(100-10)
9.2
散热损失
q5
％
查[2]表1-18
2.9
2.9
灰渣物理热损失
q6
％

0.8*560*32.48/17690
0.8
锅炉总热损失
∑q
％
q2 + q3 +q4 +q5 +q6
9.2+1.0+10.0
+2.9+0.8
23.9
锅炉热效率
η
％
100-∑q
100-23.9
76.1
3.5通风方案拟定
本锅炉房采用平衡通风系统，既鼓、引风机均有，这样既能保证炉膛负压，从而保证锅炉房经济卫生；又能不致使负压太大，是漏风系数比较小，从而运营上比较经济。
3.5.1最大燃煤量计算
名称
符号
单位
计算公式
带入数值
数值
单台最大燃煤量
Bj
Kg/h
q*3600/(q*η)
*7.02*103*3600/ 1686080.3%)
1866
单台实际最大燃煤量
Bjj
Kg/h
Bjj(1-q4/100)
1866*(1-10%)
1679
3.5.2鼓引风机选取
3.5.2鼓风机、引风机选取计算表

名称
符号
单位
计算公式或数值来源
代入数值
数值
1
本地大气压
b
kPa
沈阳市气象资料得
95.68
95.68
2
鼓风机风量
Qg
m3/h
1.1*αBjj Vko*(273+tk)/273*101325/b
1.1*1.42*1866
*4.5*(273+20)/
273*101.325/95.68
5326
3
燃烧设备阻力
△Hl
Pa
查[2]P32取600~800，由于负荷受热面多
800
800
4
冷风道阻力
△H2
Pa
查[2]P32取20~40，取30，设风道长为20m
600
600
5
鼓风机入口管道阻力
△H3
Pa
查[2]P32得，取20~80，取60
60
60
6
送风道阻力
Hk
Pa
△Hl +△H2+△H3
800+600+60
1460
7
鼓风机风压
Hk
Pa
1.2*Hk*(273+tk)/
(273+20)*101.325/95.68
1.2*1460*(273+20)/
273*
101.325/95.68
1801
8
燃料系数
b

查[2]表1-22
0.08
0.08
9
排烟容积
Vy
m3/kg
(αpy+b)*Vk0
(1.6+0.08) *4.5
8.08
10
引风机风量
Qy
m3/h
1.1*Bjj Vy*(273+180)/
273*(101.325/95.68)
1.1*1866*8.08*
(273+180)/273*
101.325/95.68
9552.2
11
锅炉本体阻力
△Hbt
Pa
查[2]P32得：取1200~1500，由于锅炉负荷大，因而取1200
1200
1200
12
烟道阻力
△Hyd
Pa
查[2]P32得：取20~40 Pa/M，取20pa/m烟道长取20米
400
400
13
除尘器阻力
△Hcc
Pa
除尘器阻力1200-1400Pa，取1300Pa
1300
1300
14
烟道总阻力
△Hy
Pa
△Hbt +△Hcc +△Hyd
1200+400+1300
2900
15
引风机风压
Hy
Pa
1.2*△Hy*
(273+tp)/(273+200)
*(101.325/95.68)
1.2*2900*
(273+180)/473*
(101325/9568)
3203
3.5.3除尘器选取计算
原始排尘浓度
C1
mg/m3
查[1]表8-1得：取1800
1800
1800
市区最大容许烟尘浓度
C2
mg/m3
查[1]表8-2得,100
100
100
除尘效率
η
%
100（C1- C2）/ C1
100(1800-100) /1800
94.4
烟气量
V
m3/h
等于引风机风量
9552.2
9552.2
3.5．4烟囱选取计算
1
烟囱高度
Hyc
m
查[2]表8-6得：锅炉房总装机容量为8.4MW，因而取35
35
35
2
烟气流速

m/s
查[2]表10-7得：机械通风，全风负荷，并考虑扩建也许性，不取上限
10
10
3
烟道内温降

oC
查[2]P212：由公式计算得铁皮烟道约2 ℃/m
2*20
40
4
烟囱内温降

o
C
查[2]P212：由小型砖烟囱计算公式得约0.15 ℃/m
0.15*35
5.25
5
同步运营风机台数
n
台
2台同步工作
2
2
6
烟囱出口温度

C

180-40-5.25
134.75
7
理论上口直径
d2
m

0.811
8
事实上口直径
d2’
m
查[10]表2-16：35m高砖烟囱上口直径为1.0m或1.4m
1.0
1.0
9
原则烟囱烟道净空洞
宽高
m
查[10]
表2-16：0.91.5
0.91.5
0.91.5
10
原则烟囱下口直径
d1
m
查[2]P578 公式计算得d1=d2+2iH,i取0.02
d 1=1+2*0.02*35=2.4
2.4
3.6鼓引风机、除尘器、烟囱设备选取
3.6.1鼓风机设备选取
鼓风机设计计算为压头1789.4Pa，流量5223 m3/h。依照锅炉样本提供参照鼓风机压头1970Pa，流量5800m3/h，故可选锅炉样本提供风 机型号为G6-48-11No6.7A。
表3-4 鼓风机性能参数表
选取鼓风机型号
G6-48-11NO6.7A
流量
Q
m3/h
5800
全压
H
Pa
1970
转速
n
r/min
1440
配用电机Y132S-4B3
功率
N
KW
5.5

3.6.2引风机设备选取
引风机设计计算风量9552.6m3/h，排烟温度为180°C，压头为3371.9Pa，则选用Y6-48-11No6D
表3-7 引风机性能参数表
选取引风机型号Y6-48-11No6D
流量
Q
m3/h
11500
全压
H
Pa
3520
主轴转速

r/min
2940
介质温度

°C
200
全压效率

>80
配用电机型号
Y180M-2B3
额定转速

r/min
2940
电机功率

KW
22
本设计风道采用矩形断面金属风道，其风速范畴为10~15m/s。先假设冷风道风速为12m/s，冷风道横截面积：
F===0.120
假设烟风道风速为12 m/s，烟风道横截面积：
F===0.221
金属管道钢板厚度按下列数值选用：冷风道普通采用2~3mm，热风道和烟管普通采用3~4mm。
3.6.3除尘器设备选取
选取除尘器要考虑烟气量，锅炉容量，烟气含尘度，除尘器阻力以及解决烟气量。除尘器选取应以高效，低阻，低钢耗和价廉为原则。由以上计算可知，除尘效率为94.4%，烟气量为9552.6m3/h,故而选用除尘器GDX-4型干湿两级除尘器，配用锅炉4t/h，阻力损失0.7-0.9KPa,除尘效率96-98%，解决烟气量为13200-15120m3/h.
除尘器型号
锅炉容量t/h
解决烟气量m3/h
阻力损失Kpa
除尘器效率 %
重量(Kg)
GDX-4
4
13200-15120
0.7-0.9
96-98
3600

3.7上煤除渣系统选取
3.7.1上煤除渣系记录算
名称
符号
单位
计算公式或数值来源
代入数值
数值
最大小时耗煤量
B’
kg/h
Qjmax/Qdwyηgl
4.57*3600*
1000/(16860
*76.1%）
1866
最大小时灰渣量
C
kg/h
B(Ay/100+q4Qdw/100
/32657)
1222.1*(32.48%+10%*16860/32657)
11.25
3.7.2上煤系统设备选取
本锅炉房容量是2台4t/h锅炉,根据锅炉房最大小时耗煤量为1866kg/h。同步从改进劳动强度条件，保证生产安全及提高劳动生产率等因素考虑，本设计采用机械化运煤方式，为了便于运煤设备检修和调节，每台锅炉设一种炉前储煤斗。本设计采用2台垂直卷扬翻斗上煤装置，该设备能合用于小型锅炉房。选取CGS4-A型垂直卷扬翻斗上煤装置，该机输送量能匹配1~4t/h，电机最小功率为1.1kw型号，煤斗容量0.125m3 。(其样式及安装尺寸见附表四)
依照锅炉单台容量和总容量大小，选取垂直卷扬翻斗上煤装置，单炉配单台。
CGS4(10)-A垂直卷扬翻斗上煤装置参数表
型号
煤斗容量/ m3
电动机功率/kW
CGS4-A
0.125
1.1
3.7.3除渣系统设备选取
由于本系统选用两台并排布置小型锅炉，符合联合除渣条件，若考虑选用联合除渣设备，则选用一台设备即可达到锅炉房除渣规定，设备数量少，安排布置较多台设备简朴，成本低，使用以便。因此本系统依照规定，选用GBC-B40Ⅱ型加长联合除渣机。设备性能参数如下：
刮板除渣机参数表
型号
除渣量
t/h
最大输送距离m
槽
除渣速度m/s
安装基本坑m
电机功率
槽宽B
槽高H
宽
深
长

GBC-B40
≤4
50
500
700
0.045
1
0.85
2.3
2.2kW
综上所述，本设计选用2台往复推饲炉排炉，其型号为SZL-4.20.7/95/70—AⅡ
参照文献
[1] 王威.锅炉房设计.朝阳：朝阳工业大学，1999
[2] 刘新旺等编.锅炉房工艺与设备（第四版）.北京：中华人民共和国建筑工业出版社.，
[3] 洪向道主编.锅炉房实用设计手册（第二版）. 北京：机械工业出版社，
[4] 贺平,孙刚主编.供热工程（第三版）. 北京：中华人民共和国建筑工业出版社，1993
[5] 陆耀庆编.供暖通风设计手册. 北京：中华人民共和国建筑工业出版社，1987
[6] 吴味隆.锅炉习题实验及课程设计（第二版）.中华人民共和国建筑工业出版社，1990
[7] 王威.供热设备选用手册 (1~4). 朝阳： 朝阳工业大学,1998
