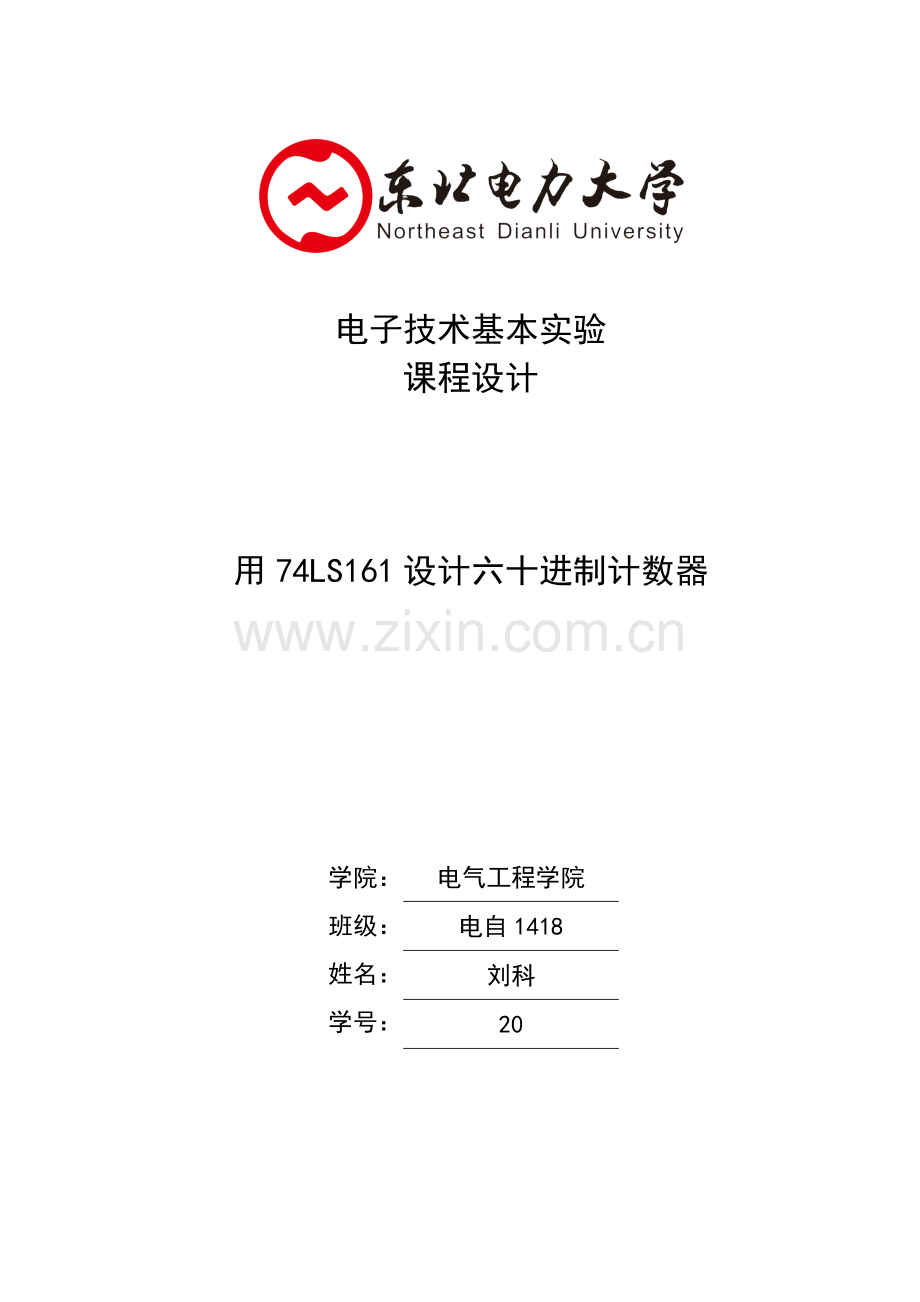

电子技术基本实验
课程设计
用74LS161设计六十进制计数器
学院:
班级:
姓名:
学号:
电气工程学院
电自1418
刘科
20

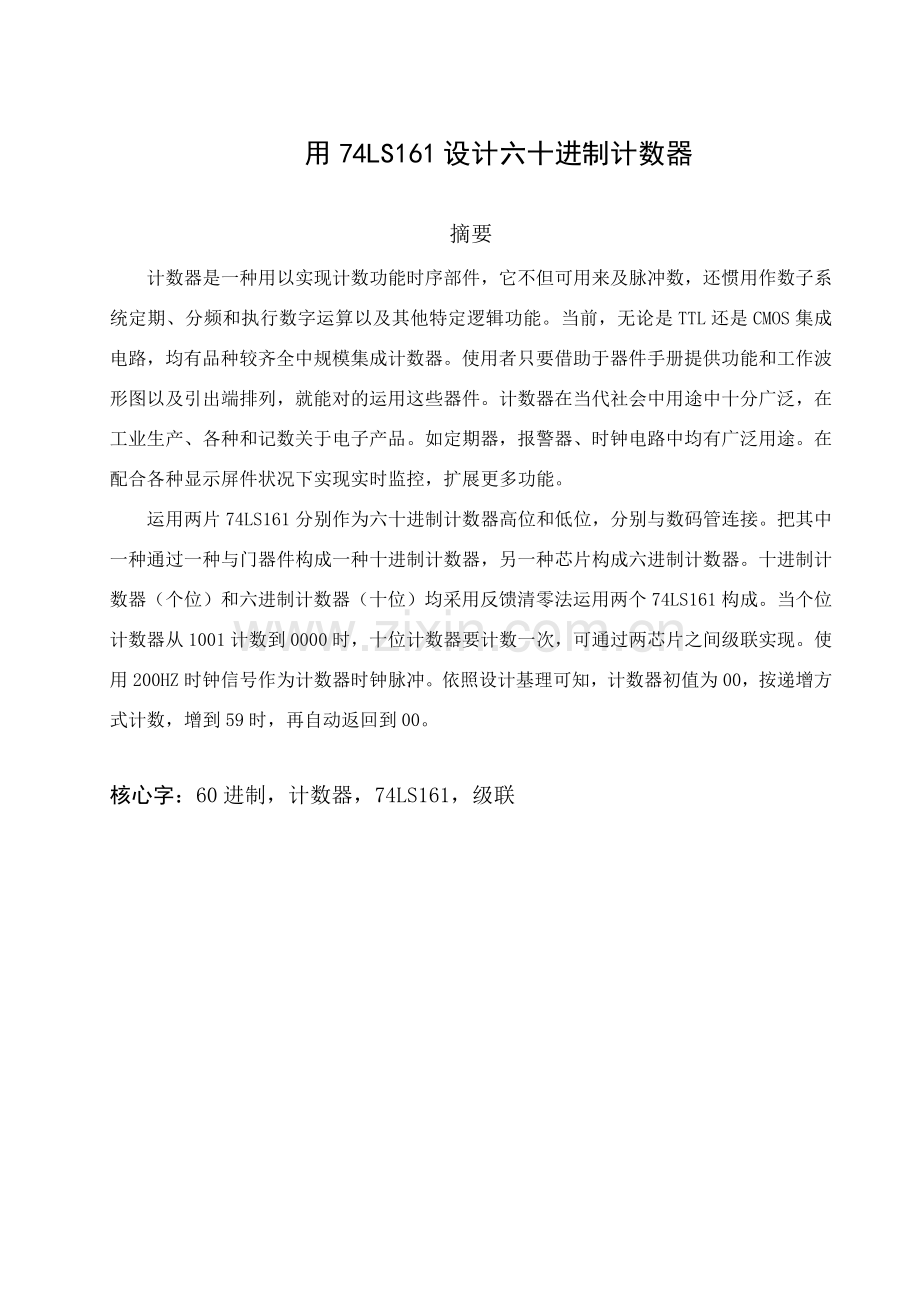

用74LS161设计六十进制计数器
摘要
计数器是一种用以实现计数功能时序部件,它不但可用来及脉冲数,还惯用作数子系统定期、分频和执行数字运算以及其他特定逻辑功能。当前,无论是TTL还是CMOS集成电路,均有品种较齐全中规模集成计数器。使用者只要借助于器件手册提供功能和工作波形图以及引出端排列,就能对的运用这些器件。计数器在当代社会中用途中十分广泛,在工业生产、各种和记数关于电子产品。如定期器,报警器、时钟电路中均有广泛用途。在配合各种显示屏件状况下实现实时监控,扩展更多功能。
运用两片74LS161分别作为六十进制计数器高位和低位,分别与数码管连接。把其中一种通过一种与门器件构成一种十进制计数器,另一种芯片构成六进制计数器。十进制计数器(个位)和六进制计数器(十位)均采用反馈清零法运用两个74LS161构成。当个位计数器从1001计数到0000时,十位计数器要计数一次,可通过两芯片之间级联实现。使用200HZ时钟信号作为计数器时钟脉冲。依照设计基理可知,计数器初值为00,按递增方式计数,增到59时,再自动返回到00。
核心字:60进制,计数器,74LS161,级联
目 录
第1章 概述····························································1
1.1 计数器设计目··················································1
1.2 计数器设计构成··················································1
第2章 六十进制计数器设计描述··········································2
2.1 74LS161功能··················································2
2.2 方案框架························································3
第3章 六十进制计数器设计与仿真·······································4
3.1 基本电路分析设计················································4
3.2 计数器电路仿真················································6
第4章 总结····························································8
第1章 概述
计数器是一种用以实现计数功能时序部件,它不但可用来及脉冲数,还惯用作数子系统定期、分频和执行数字运算以及其他特定逻辑功能。
计数器种类诸多。按构成计数器中各触发器与否使用一种时钟脉冲源来分,有同步计数器和异步计数器。依照计数制不同,分为二进制计数器、十进制计数器和任意进制计数器。依照计数器增减趋势,又分为加法、减法和可逆计数器。尚有可预制数和可变程序功能计数器等等。当前,无论是TTL还是CMOS集成电路,均有品种较齐全中规模集成计数器。使用者只要借助于器件手册提供功能和工作波形图以及引出端排列,就能对的运用这些器件。
计数器在当代社会中用途中十分广泛,在工业生产、各种和记数关于电子产品。如定期器,报警器、时钟电路中均有广泛用途。在配合各种显示屏件状况下实现实时监控,扩展更多功能。
1.1 计数器设计目
(1)每隔1s,计数器增1;能以数字形式显示时间。
(2)纯熟掌握计数器各个某些构造。
(3)计数器间级联。
(4)不同芯片也可实现六十进制。
1.2 计数器设计构成
(1)用两个74ls161芯片和门电路元件实现。
(2)当定期器递增到59时,定期器会自动返回到00显示,然后继续计时。
(3)本设计重要设备是两个74LS161同步十六进制计数器,并且由200HZ、5V电源供电。
(4)两个芯片间级联。
第2章 六十进制计数器设计描述
2.1 74LS161功能
74LS161为4位二进制同步加法计数器。图2-1是它管脚排列图,其中是异步清零端,是预置数控制端,D3 D2 D1 D0是预置数输入端,CTt和CTp是计数使能端,CO是进位输出端(CO=Q3 Q0)。
图2-1 74LS161管脚排列图
表2-1是74LS161功能表,由表可知,74LS161具备如下功能:
表2-1 74LS161功能表
输入
输出
CTt CTp
CP
D3 D2 D1 D0
Q3 Q2 Ql Q0
0
1
1
1
1
×
0
1
1
1
× ×
× ×
0 ×
× 0
1 1
×
↑
×
×
↑
× × × ×
D3 D2 D1 D0
× × × ×
× × × ×
× × × ×
0 0 0 0
D3 D2 D1 D0
保持
保持
计数
(1)异步清零。当=0时,不论其她输入端状态如何,无论有无时钟脉冲CP,计数器输出将被直接置零(Q3Q2QlQ0=0000),称为异步清零。
(2)同步预置数。当=1、=0时,且在输入时钟脉冲CP上升沿作用下,输入端数据D3 D2 D1 D0被置入计数器输出端,即Q3Q2QlQ0=D3 D2 D1 D0。由于这个操作要与CP上升沿同步,因此称为同步预置数。
(3)保持。当==1,且CTtCTp=0时,无论有无CP脉冲作用,计数器都将保持原有状态不变。
(4)计数。当==CTt=CTp=1时,在CP端输入计数脉冲,74161处在计数状态,其状态表与表1 相似。
2.2方案框架
六十进制计数器个位和十位实现:运用两片74LS161分别作为六十进制计数器高位和低位,分别与数码管连接。把其中一种通过一种与门器件构成一种十进制计数器,另一种芯片构成六进制计数器。十进制计数器(个位)和六进制计数器(十位)均采用反馈清零法运用两个74LS161构成。在计数过程中,不论74LS161输出处在哪一状态,只要异步清零输入端浮现低电平,74LS161输入端及时返回到0000状态。清零信号消失后,74LS161又从0000状态开始重新计数。这种办法即为反馈清零法。
计数器十位计数规定:当个位计数器从1001计数到0000时,十位计数器要计数一次,可通过两芯片之间级联实现。
使用200HZ时钟信号作为计数器时钟脉冲。依照设计基理可知,计数器初值为00,按递增方式计数,增到59时,再自动返回到00。图2-2为60进制计数器总体框图。
图2-2 系统总体框图
第3章 六十进制计数器设计与仿真
3.1基本电路分析设计
(1)十进制计数器(个位)电路:计数器应从0000状态开始计数,当第十个CP脉冲浮现时,即1010状态浮现时应及时返回到0000状态。需要阐明是,电路是在进入1010状态后及时被置成0000状态。如图3-1所示电路,Q3、Ql作为反馈信号接到与非门输入端,与非门输出端与74LS161清零端相连。
图3-1 十进制计数器(个位)
(2)六进制计数器(十位)电路:计数器应从0000状态开始计数,当第六个CP脉冲浮现时,即0110状态浮现时应及时返回到0000状态。需要阐明是,电路是在进入0110状态后及时被置成0000状态。如图3-2所示电路,Q3、Q2作为反馈信号接到与非门输入端,与非门输出端与74LS161清零端相连。
图3-2 六进制计数器(十位)
(3) 来自个位进位电路:十进制计数器(个位)输出端Q1、Q2接到与门输入端,与门输出端与六进制计数器(十位)相连。当十进制计数器(个位)计数到1001状态时,六进制计数器(十位)ET端接受到1信号,此时六进制计数器(十位)处在保持状态,当下一种CP脉冲信号到来时,计数器(个位)和计数器(十位)同步处在计数状态,紧接着计数器十位ET端接受到0信号,继而保持新状态。来自个位进位电路如图3-3所示。
图3-3 来自个位进位电路
(4)时钟脉冲电路
图3-4 时钟脉冲电路
(5)选定仪器列表
表3-1 仪器列表
仪器名称
型号
数量
用途
同步十六进制计数器
74LS161N
2片
级联构成60进制计数器
与非门
7400N
2个
辅助设计构成其她计数器
与门
7408J
1个
辅助设计构成个位进位电路
共阴极显示屏
DCD-HEX
2只
显示数字计数
电压源
Vcc +5v
1个
提供电压
时钟脉冲
+5V 200Hz
1个
提供时钟脉冲电压
(6)译码显示电路
图3-5 译码显示电路
综上所述,可设计六十进制计数器电路如图3-6所示。
图3-6 六十进制计数器
3.2 计数器电路仿真
进入Multisim12.0界面,选取放置元件,按照电路图进行线路连接,同步标明所需参数值,确认电路无误后,即可单击仿真按钮,实现对电路仿真工作。观测成果看与否与理论分析预测成果相似。如图3-7所示为该六十进制计数器仿真图。
图3-7 六十进制计数器电路仿真图
第4章 总结
在设计过程中我查阅了大量资料,理解了许多关于计数器设计方面问题,进一步理解了各种元器件用法。这次课程设计让我学到了诸多,不但掌握了简朴电子电路设计与制作,也掌握了毕业设计写作办法和格式。在制作电路时,我深深体会到连接电路时一定要认真仔细,每一环节都要认真分析。本次课程设计也反映出诸多问题,例如竞争—冒险现象是很常用,并且消除此现象并不是很容易,特别是对构造复杂电路而言,往往消除了一处竞争—冒险现象,又产生了另一处,此问题需要我后来多加注意。
本设计原理简朴,构造清晰,较为容易仿真成功。从本次课程设计中使我获益匪浅,在实验过程中要专心面对每一种问题,通过不断努力去解决这些问题.在解决设计问题同步自己也在其中有所收获。一方面使我对数电这门课程有了更深体会,通过对60进制计数器设计使我将此前所学理论知识运用到实际中去,使用Multisim软件进行仿真,使我找到了诸多此前没有完全理解知识,通过再次查找资料,我又学会了诸多。通过这次设计我深刻感到自己知识十分有限,在后来课程学习中一定要认真学习理论知识,充实自己。
参照文献
[1]王义军 数字电子技术基本 北京:中华人民共和国电力出版社 .8
[2]刘晓峰 电子技术基本实验指引书 北京:高等教诲出版社,.8
