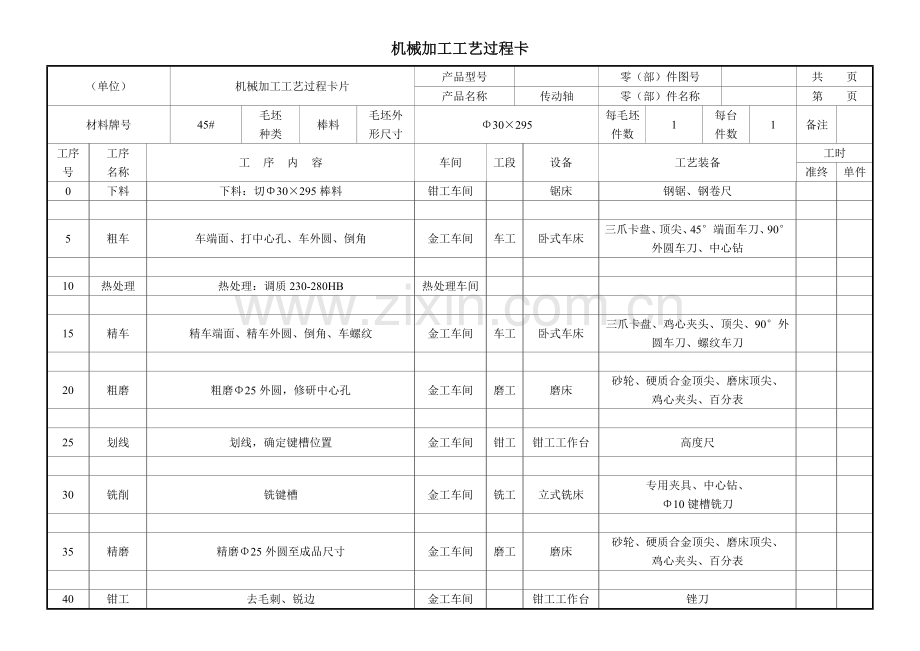

机械加工工艺过程卡（单位）机械加工工艺过程卡片产品型号零（部）件图号共页产品名称传动轴零（部）件名称第页材料牌号 45# 毛坯种类棒料毛坯外形尺寸 Φ30×295 每毛坯件数 1 每台件数 1 备注工序号工序名称工序内容车间工段设备工艺装备工时准终单件 0 下料下料：切Φ30×295棒料钳工车间锯床钢锯、钢卷尺 5 粗车车端面、打中心孔、车外圆、倒角金工车间车工卧式车床三爪卡盘、顶尖、45°端面车刀、90°外圆车刀、中心钻 10 热处理热处理：调质230-280HB 热处理车间 15 精车精车端面、精车外圆、倒角、车螺纹金工车间车工卧式车床三爪卡盘、鸡心夹头、顶尖、90°外圆车刀、螺纹车刀 20 粗磨粗磨Φ25外圆，修研中心孔金工车间磨工磨床砂轮、硬质合金顶尖、磨床顶尖、鸡心夹头、百分表 25 划线划线，确定键槽位置金工车间钳工钳工工作台高度尺 30 铣削铣键槽金工车间铣工立式铣床专用夹具、中心钻、 Φ10键槽铣刀 35 精磨精磨Φ25外圆至成品尺寸金工车间磨工磨床砂轮、硬质合金顶尖、磨床顶尖、鸡心夹头、百分表 40 钳工去毛刺、锐边金工车间钳工工作台锉刀 45 检验成品检验质检科游标卡尺、外径千分尺、深度尺、螺纹塞规 50 表面处理表面发兰热处理车间 55 涂油入库编制（日期）审核（日期）会签（日期）标识处记更改签字日期标识处记更改签字日期机械加工工序卡（1）（单位）机械加工工序卡片产品型号零件（部）图号共 4 页产品名称零件（部）名称第 1 页材料牌号 45# 毛坯种类棒料毛坯外形尺寸 Φ30×295 每毛坯件数 1 每台件数 1 备注车间工序号工序名称材料牌号金工车间 5 粗车毛坯种类毛坯外形尺寸每坯件数每台件数棒料 Φ30×295 1 1 设备名称设备编号同时加工件数卧式车床 1 夹具编号夹具名称切削液三爪卡盘、顶尖乳化液工序工时准终单件工步号工步内容工艺装备主轴转速/rmin 切削速度 /mmin 进给量 /mmr 切削深度 /mm 进给次数工时定额机动辅助 1 粗车端面，打中心孔三爪卡盘、45°端面刀、中心钻 2 粗车外圆，倒角三爪卡盘、顶尖、90°偏刀、、游标卡尺 3 调头装夹，粗车端面，长度达图，打中心孔三爪卡盘、45°端面刀、中心钻、、游标卡尺 4 粗车外圆，倒角三爪卡盘、顶尖、90°偏刀、游标卡尺编制（日期）审核（日期）会签（日期）标识处记更改签字日期标识处记更改签字日期机械加工工序卡（2）（单位）机械加工工序卡片产品型号零件（部）图号共 4 页产品名称零件（部）名称第 2 页材料牌号 45# 毛坯种类棒料毛坯外形尺寸 Φ30×295 每毛坯件数 1 每台件数 1 备注车间工序号工序名称材料牌号金工车间 15 精车毛坯种类毛坯外形尺寸每坯件数每台件数棒料 Φ30×295 1 1 设备名称设备编号同时加工件数卧式车床 1 夹具编号夹具名称切削液三爪卡盘、鸡心夹头、顶尖乳化液工序工时准终单件工步号工步内容工艺装备主轴转速/rmin 切削速度 /mmin 进给量 /mmr 切削深度 /mm 进给次数工时定额机动辅助 1 左端装夹，精车端面、M20×1.5外圆、Φ25外圆，倒角三爪卡盘、鸡心夹头、顶尖、90°外圆车刀、游标卡尺 2 车M20×1.5螺纹三爪卡盘、鸡心夹头、顶尖、螺纹车刀、螺纹塞规 3 调头装夹，精车端面、M20外圆，倒角三爪卡盘、鸡心夹头、顶尖、90°外圆车刀、游标卡尺 4 车M20螺纹三爪卡盘、鸡心夹头、顶尖、螺纹车刀、螺纹塞规 5 修研中心孔多棱硬质合金顶尖编制（日期）审核（日期）会签（日期）标识处记更改签字日期标识处记更改签字日期机械加工工序卡（3）（单位）机械加工工序卡片产品型号零件（部）图号共 4 页产品名称零件（部）名称第 3 页材料牌号 45# 毛坯种类棒料毛坯外形尺寸 Φ30×295 每毛坯件数 1 每台件数 1 备注车间工序号工序名称材料牌号金工车间 20 粗磨毛坯种类毛坯外形尺寸每坯件数每台件数棒料 Φ30×295 1 1 设备名称设备编号同时加工件数磨床 1 夹具编号夹具名称切削液双顶尖、拨盘乳化液工序工时准终单件工步号工步内容工艺装备主轴转速/rmin 切削速度 /mmin 进给量 /mmr 切削深度 /mm 进给次数工时定额机动辅助 1 粗磨Φ25外圆双顶尖、拨盘、砂轮、外径千分尺编制（日期）审核（日期）会签（日期）标识处记更改签字日期标识处记更改签字日期机械加工工序卡（4）（单位）机械加工工序卡片产品型号零件（部）图号共 4 页产品名称零件（部）名称第 3 页材料牌号 45# 毛坯种类棒料毛坯外形尺寸 Φ30×295 每毛坯件数 1 每台件数 1 备注车间工序号工序名称材料牌号金工车间 30 铣削毛坯种类毛坯外形尺寸每坯件数每台件数棒料 Φ30×295 1 1 设备名称设备编号同时加工件数立式铣床 1 夹具编号夹具名称切削液专用夹具乳化液工序工时准终单件工步号工步内容工艺装备主轴转速/rmin 切削速度 /mmin 进给量 /mmr 切削深度 /mm 进给次数工时定额机动辅助 1 铣键槽专用夹具、中心钻、Φ10键槽铣刀、游标卡尺、深度尺编制（日期）审核（日期）会签（日期）标识处记更改签字日期标识处记更改签字日期机械加工工序卡（5）（单位）机械加工工序卡片产品型号零件（部）图号共 4 页产品名称零件（部）名称第 4 页材料牌号 45# 毛坯种类棒料毛坯外形尺寸 Φ30×295 每毛坯件数 1 每台件数 1 备注车间工序号工序名称材料牌号金工车间 35 精磨毛坯种类毛坯外形尺寸每坯件数每台件数棒料 Φ30×295 1 1 设备名称设备编号同时加工件数磨床 1 夹具编号夹具名称切削液双顶尖、拨盘乳化液工序工时准终单件工步号工步内容工艺装备主轴转速/rmin 切削速度 /mmin 进给量 /mmr 切削深度 /mm 进给次数工时定额机动辅助 1 精磨Φ25外圆双顶尖、拨盘、砂轮、外径千分尺编制（日期）审核（日期）会签（日期）标识处记更改签字日期标识处记更改签字日期
