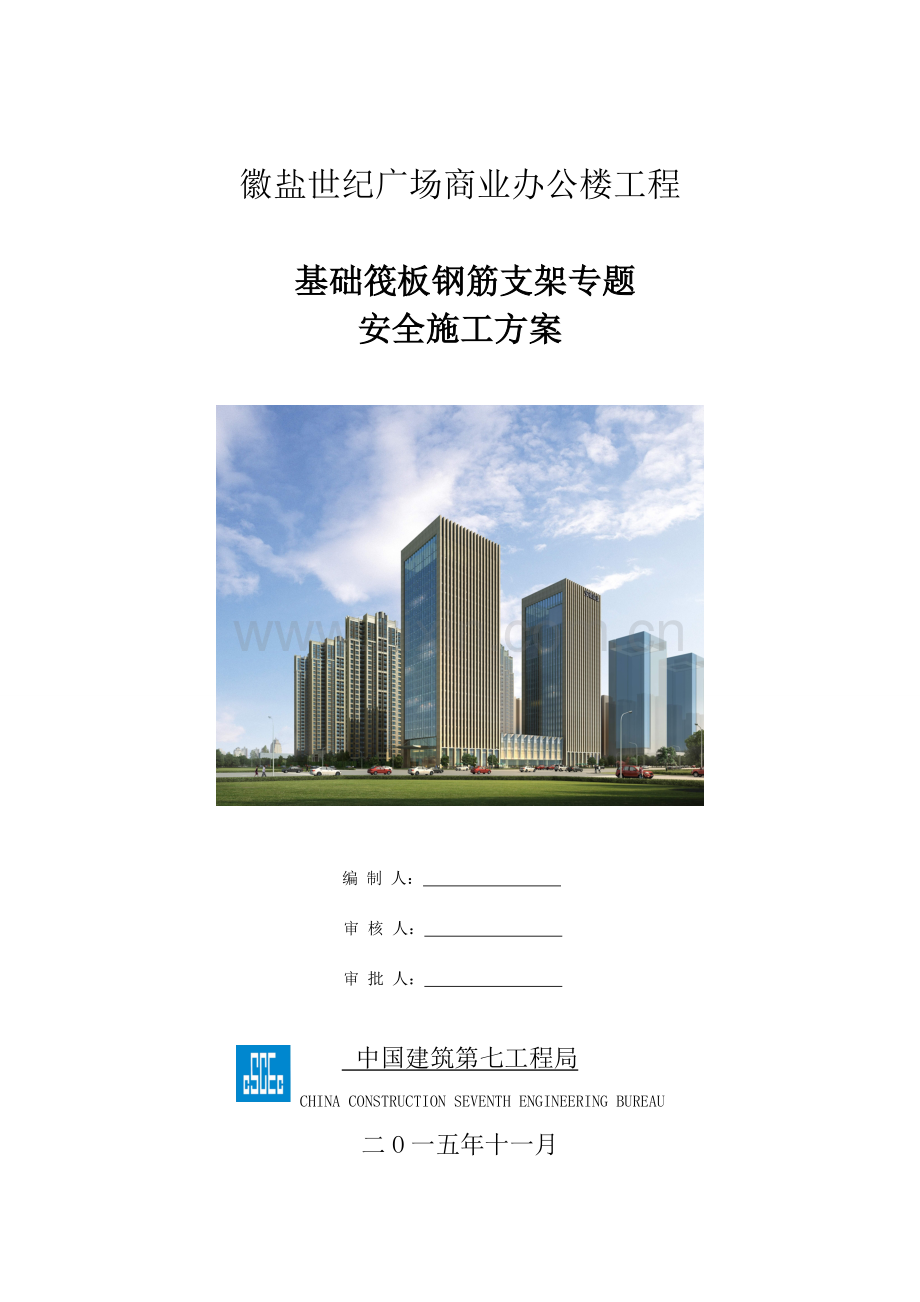

基础筏板钢筋支架综合项目施工专项方案.doc

徽盐世纪广场商业办公楼工程

基础筏板钢筋支架专题
安全施工方案

编 制 人：
审 核 人：
审 批 人：

中国建筑第七工程局
CHINA CONSTRUCTION SEVENTH ENGINEERING BUREAU
二O一五年十一月

基础筏板钢筋支架专题安全施工方案
一、 工程概况

序号
名 称
内 容
1
工程名称
徽盐世纪广场商业办公楼工程
2
建设单位
安徽盐业房地产开发
3
勘测单位
安徽省城建设计研究院
4
设计单位
同济大学建筑设计研究院（集团）
5
监理单位
合肥市工程建设监理
6
施工单位
中国建筑第七工程局
7
建筑面积
99875.88平方米
8
协议工期
570天
9
计划工期
570天
10
质量要求
合格（一次性验收合格率100%）
项 目
内 容
工程名称：徽盐世纪广场商业办公楼工程
包含：A、B楼、地下车库、人防工程、商业用房。
面 积
99875.88平方米

层 数
A、B#楼两栋高层商办楼25层，地下及人防工程2层。

层 高
A、B#楼一层5.4m，二、三层4.8m，四至二十五层3.8m，地下一层4.5m局部5.8m，地下二层3.9m。

檐 高
25层商办楼檐口高98.9m。

占 地
总用地面积
15520平方米

地下2层总建筑面积
26094.79平方米
功 能
地下 1 、2层
地下室车库、人防工程及车库

地上25层/1~3层
商办/商业
工程建筑标高±0.000
A、B#楼为25.30m。

项目
内容
工程地基
持力层
A、B楼平板式筏板基础，地下车库采取独立基础,地基持力层为层粘土层,地基承载力特征值fak=280kPa。

地下水位
水位埋深0.60～3.40m

地下土质
①素填土，②层为粘土，③层为风化泥质砂岩
结构形式
基础
A、B楼基础形式为平板式筏板基础。

结构
商业办公楼为框架-关键筒结构，其它为框剪结构。
结构设防
结构抗震等级
抗震设防烈度7度；结构抗震等级三级。
二次结构
混凝土：全部过梁、圈梁及结构柱混凝土强度等级均为C20
砼强度等级
垫层为100mm厚C15素砼。
A、B楼基础混凝土顶至屋面为C35、地下室底板为C35抗渗等级P8
全部过梁、圈梁及结构柱混凝土强度等级均为C20。
钢筋类型
种类
HPB300、HRB335、HRB400、

接头形式
直螺纹机械连接、搭接连接。

依据结施结构设计总说明和结施地下室底板结构及板配筋平面图，设计图中未对地下室基础底板钢筋支架进行设计说明，我项目部技术部门编制了此施工方案。
二、马镫和支架
钢筋骑马镫设置：地下室底板厚度分为600mm、1200mm、2300mm。分别设置Ø18、Ø22、Ø25三级钢筋制作骑马镫，间距为1000mm。底板钢筋间距为150，故骑马镫底脚长度取300，高度H按计算取值，横担长度取400，以下图所表示。

600mm板厚骑马镫

1200mm板厚骑马镫

2300mm板厚骑马镫(1/2高度处设置连接筋一道)

基础筏板各板厚部位四角及外圈使用三角形支架，关键起架立及固定作用，便于钢筋绑扎及确保钢筋不倾倒。以下图：

三角形支架

组合支架部署图

为了加强筏板上层钢筋稳定性，筏板四面上下层钢筋之间设置”十”字型支撑筋成60度角，均为Ø25三级钢筋制作而成，和上下层钢筋网片焊接连接，关键起防倾倒坍塌作用。横向设置间距1800mm一道。高度按计算取值。支架型式以下图所表示：

三、安全
1、 以上工作施工应由多工种配合完成，尤其是电焊工施工作业人员必需持有有效上岗证。
2、 施工时应注意现场人员安全，严禁在底板上层筋上负荷。关键包含用电安全，电缆需要架空，预防坑边跌落等危险。
3、 其它安全事项由施工员和安全员依据现场情况作细化交底。
