增强石膏聚苯复合板外墙内保温
施工工艺原则

Q/ZXJZ J344—
Q/ZXJZ
中华人民共和国新兴建设开发总公司公司原则
ICS

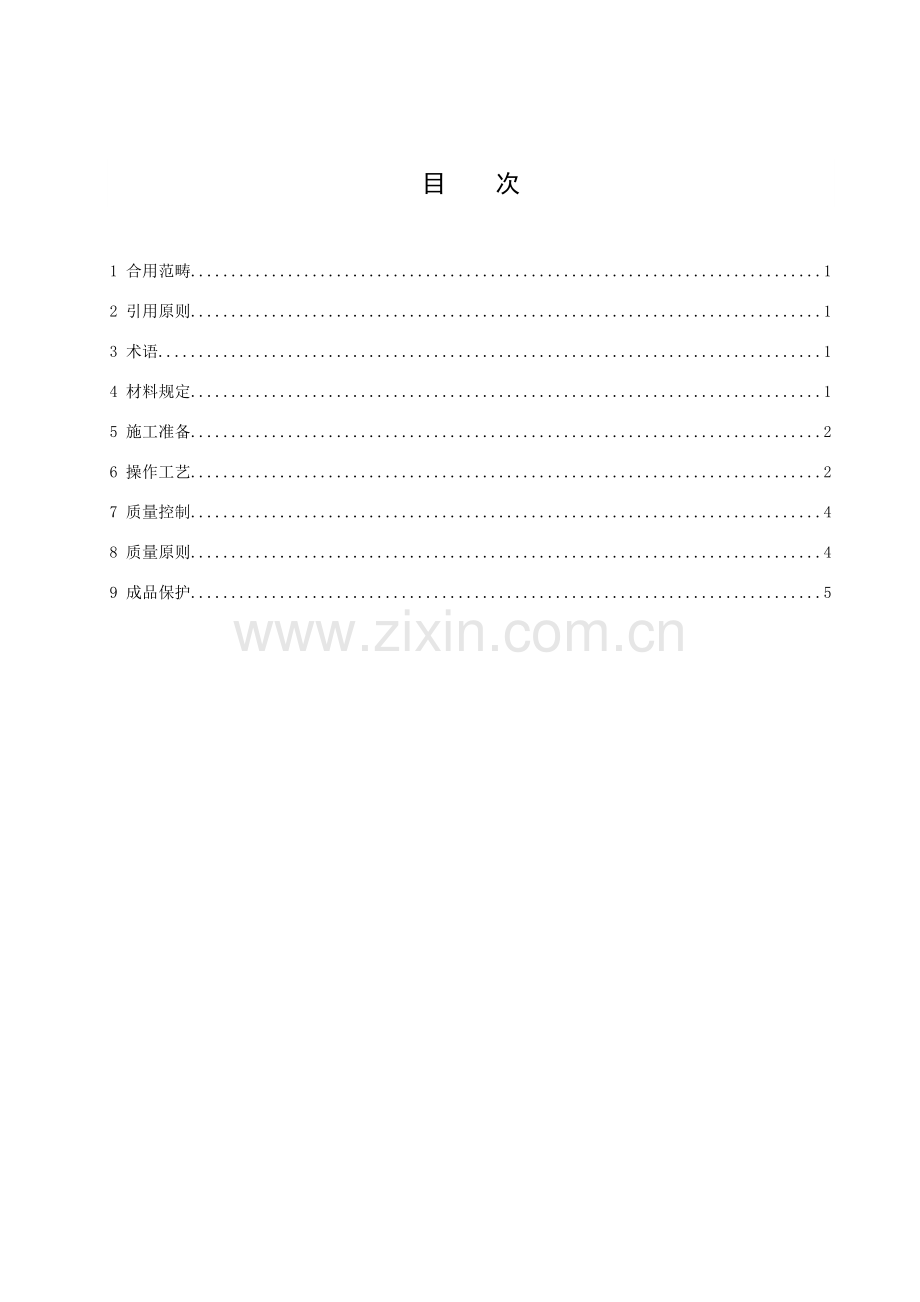

目 次
1 合用范畴 1
2 引用原则 1
3 术语 1
4 材料规定 1
5 施工准备 2
6 操作工艺 2
7 质量控制 4
8 质量原则 4
9 成品保护 5

增强石膏聚苯复合板外墙内保温
施工工艺原则
1　 合用范畴
本原则合用于建筑工程中增强石膏聚苯复合板外墙内保温施工和质量验收。
2　 引用原则
建筑工程施工质量验收统一原则（GB50300—）
建筑装饰装修工程质量验收规范（GB50210—）
外墙内保温板质量检查评估原则（DBJ01—30—）
3　 术语
外墙内保温——在建筑物外墙内侧粘贴保温板材或抹一定厚度保温砂浆，由墙体、保温板材、中间空气层或由墙体、保温砂浆等某些共同形成建筑物外墙保温功能，其热工指标可满足规定外墙热阻最低值。
增强石膏聚苯复合保温板——以聚苯乙烯泡沫塑料板同中碱玻纤涂塑网布、建筑石膏（容许掺加不不不大于20％硅酸盐水泥）及膨胀珍珠岩一起复合而成保温板。
热阻——表达某种材料阻抗传热能力物理量，单位为m2·K/W。
基体——建筑物主体构造和围护构造。
4　 材料规定
4.1　 增强石膏聚苯复合板
规格尺寸：长2400㎜～2700㎜，宽595㎜，厚50㎜、60㎜。
技术性能：面密度≤30kg/m2，含水率≤5％，当量热阻≥0.85m2·k/w，抗弯荷载≥1.8G（G为板重量，单位N），燃烧性能B1级，抗冲击性≥10次。
4.2　 胶粘剂
4.2.1　 石膏类胶粘剂：由复合板生产厂方提供。用于保温板与墙体、保温板与玻璃纤维网格布固定与粘结。普通采用SG791建筑胶粘剂，该胶液与建筑石膏粉调制成胶粘材料，配合比为建筑石膏粉：SG791=1：0.6～0.7（重量比）。石膏与石膏粘结，压剪强度不低于2.5MMPa。使用其他石膏类胶粘剂应通过实验。
4.2.2　 聚合物砂浆型胶粘剂：用于粘贴防水保温踢脚板。普通用EC—6型胶粘剂和32.5#水泥配制而成。EC—6型胶︰水=︰1（重量比）混合成胶液，32.5#水泥︰细砂=1︰2拌合成干砂浆，再加入胶液拌制成恰当稠度EC—6型聚合物水泥砂浆胶粘材料，其粘结强度≥1.1MMPa。
4.3　 建筑石膏粉
应符合三级以上原则。
4.4　 涂塑玻璃纤维网格布
简称玻纤网格布，采用耐碱玻璃纤维编织，面层涂以耐碱防水高分子材料制成。
布重≥80g/m2，8目/in；断裂强力（25㎜×100㎜）：经向≥300N，纬向≥150N。
玻纤网布带：用于板缝解决，宽50㎜、90㎜两种。
4.5　 WKF接缝腻子
用于板缝解决。抗压强度＞3.0MMPa，抗折强度＞1.5MMPa，初凝时间＞0.5h。
4.6　 防水保温踢脚板
见图1。

图1　 防水保温踢脚板
4.7　 石膏腻子
用于满刮墙面。其性能为：抗压强度＞2.5MMPa，抗折强度＞1.0MMPa，粘结强度＞0.2MMPa，终凝时间＞3h。
5　 施工准备
5.1　 作业条件
5.1.1　 构造已验收，墙面弹出+500㎜标高线。
5.1.2　 与外墙相连接内隔墙安装完毕。
5.1.3　 水暖及装饰工程用埋件留出位置或埋设完毕，电气工程暗管线、接线盒等必要埋设完毕，并办完相应项目隐蔽工程验罢手续。
5.1.4　 操作地点环境温度不低于5℃。
5.1.5　 正式安装此前，试安装样板墙一道，经鉴定合格后再正式安装。
5.2　 材料准备
5.2.1　 保温板材：保温板材品种、规格、保温性能符合设计规定，保温板板面干燥、平整、无裂缝、无变形、无缺棱掉角，保温板质量要符合《外墙内保温板质量检查评估原则》（DBJ01—30—）规定。
5.2.2　 胶粘剂。
5.2.3　 玻纤网格布、玻纤网布带。
5.2.4　 5.2.4 强度级别为32.5普通硅酸盐水泥或矿渣硅酸盐水泥，砂等。
5.3　 重要机具
云石机、水桶、钢丝刷、笤帚、灰槽、橡皮锤、2m靠尺、2m托线板、钢尺、电钻、木楔、开刀、刮板、錾子等。
6　 操作工艺
6.1　 工艺流程
基体墙面预留、安装→基体墙面清理→分档、弹线、配板→墙面贴饼→安装防水保温踢脚线 →安装复合板→抹门窗护角→板缝及阴阳角解决→粘贴玻璃纤维网格布→刮石膏腻子→饰面
6.2　 操作要点
6.2.1　 基体墙面予留、安装：专业管线管卡、支架以及窗帘杆、窗帘盒支撑架要提前与基体墙体安装牢固，稳好电气线盒，线盒高出面不得不不大于保温层厚度，以免因事后剔凿破坏成品。
6.2.2　 基体墙面清理：剔除凸出基体20㎜砂浆块、砼块，清除基体上脱模剂、养护剂、油污等，并扫净墙面。
6.2.3　 分档、弹线、配板
6.2.3.1　 以门窗洞口边为基准，向两边按板宽600㎜分档。
6.2.3.2　 在墙、顶板、楼面上，依照保温层厚度弹出保温墙面边线。
6.2.3.3　 在施工订货前，依照工程墙面详细尺寸，事先进行排板翻样设计，板长度略不大于顶板到踢脚上口净高尺寸，门窗洞口上下部保温板及阴阳角处不符合原则板模数部位，采用异型板，个别模数有误差板采用现场锯裁办法解决，锯裁窄板放置在阴角处，有缺陷板要进行修补。按翻样图规定配板，并运送到欲安装位置。
6.2.4　 墙面贴饼
6.2.4.1　 普通层高3m如下房间，墙面贴饼按图2所示位置进行贴饼。

图2　 贴饼点位置示意图
6.2.4.2　 在贴饼位置，用钢丝刷刷出直径不不大于100㎜干净面并浇水湿润，刷一道掺界面剂水泥素浆。检查墙面垂直平整，找规矩贴饼并在需设立埋件处也做出200㎜×200㎜灰饼。贴饼材料为1：3水泥砂浆，灰饼大小为φ100㎜，最小厚度为15㎜左右，以保证空气层厚度。
6.2.5　 安装防水保温踢脚板
6.2.5.1　 在踢脚板内侧上下口处，各按200㎜～300㎜间距布设聚合物砂浆型粘结材料粘结点，同步在踢脚板底面及相邻已粘贴上墙踢脚板侧面满刮胶粘材料。
6.2.5.2　 按线粘贴踢脚板，粘贴时用橡皮锤敲振使踢脚板贴实，挤实拼头缝，并将挤出粘结材料随时清理干净。
6.2.5.3　 粘贴时要保证踢脚板上口平直，板面垂直，保证踢脚板与基体空气层为10㎜左右。
6.2.6　 安装复合板
6.2.6.1　 将线盒、管卡、埋件等位置精确翻样到板面，并开出洞口，板粘贴面、侧面、顶面及踢脚板上口清扫浮灰。
6.2.6.2　 复合板安装顺序宜从门窗洞口向两边或自一侧向另一侧依次安装。
6.2.6.3　 普通按建筑石膏粉：专用粘结剂（厂方提供）=1：0.6～0.7（重量比）配比配制粘结材料，注意要搅拌均匀，一次配制不要过多，随用随配，以30min内用完为宜，保证粘结强度，避免导致挥霍。
6.2.6.4　 在复合板顶面、底面和侧面（所有相拼和面），侧墙面、顶面、踢脚板上口，灰饼面上先刷一道专用粘结剂，再满刮粘结材料，按弹线位置及时安装就位。每块复合板除粘贴在灰饼上外，板中间需有＞10％板面面积粘结材料呈梅花状布点直接与基体粘牢。安装时用手推挤，并用橡皮锤敲振，使复合板所有拼和面缝隙间挤出粘结料，并使复合板贴紧灰饼，以防虚粘。复合板上口如未挤严留有缝隙时，要用木楔恰当楔紧，并用粘结材料将上口填塞密实（粘结材料干后撤去木楔，用粘结材料填塞密实）。安装过程中随时用开刀将挤出粘结材料刮平。按以上操作办法依次安装复合保温板。
6.2.6.5　 安装过程中随时用2m靠尺及塞尺测量保温墙面平整度，用2m托线板检查保温墙面垂直度，高出某些用橡皮锤敲平。
6.2.7　 抹门窗口护角：保温板在门窗洞口处缝隙用粘结材料嵌填密实，干燥后做门窗口水泥砂浆护角。线盒、管卡、埋件与保温板开口处缝隙用粘结材料嵌塞密实。
6.2.8　 板缝及阴阳角解决：保温板安装完毕充分干燥后（普通10d后，如条件容许要尽量延长），检查所有缝隙与否粘结良好、有无裂缝，如浮现裂缝要查明因素后进行修补。已粘结良好板缝，要先清理浮灰，刮一层WKF接缝腻子，贴50㎜宽玻纤网布带一层，压实、粘牢；表面刮一道WKF接缝腻子，表层再贴90㎜宽玻纤网布带一层，之后表面再刮WKF接缝腻子一道。所有阳角粘贴200㎜宽（每边各100㎜）玻纤网布，其办法同板缝。
6.2.9　 粘贴玻璃纤维网格布：清扫保温板表面浮尘，用胶结剂满贴一层玻璃纤维网格布，拐角处贴到侧墙及顶板上不少于50㎜，门窗护角处玻纤网格布要压过水泥护角接缝。玻璃纤维网格布要贴平粘牢。
6.2.10　 板面装修：待玻璃纤维网格布粘贴牢固后，满刮一道石膏腻子，石膏腻子厚度以覆盖住玻纤网格布为宜，以使玻纤网格布与板面形成一种统一整体。石膏腻子干燥后，打磨平整，最后依照设计规定，再做其她饰面。
7　 质量控制
7.1　 保温板材进场时应由厂家提供质量合格证书及性能检测报告。
7.2　 胶粘剂、接缝腻子应由厂家提供质量合格证书。
7.3　 增强石膏聚苯复合保温板材必要是已基本完毕收缩变形干燥产品，未经烘干湿板不得使用，以防止板裂缝和变形。
7.4　 注意保温板材运送和保管。运送中要轻拿轻放、侧抬侧立，不得平抬平放。堆放处要平整，下垫100㎜×100㎜木方，板应侧立，垫方距板端500㎜。要防止板受潮。
板如有明显变形、无法修补孔洞、断裂或严重裂缝、破损不得使用。
7.5　 板缝开裂防止办法:保温板安装好充分干燥后再进行板缝解决，板缝解决要严格按操作工艺操作。使用胶粘剂、接缝腻子要使用保温板厂家配套供应产品，胶粘剂、接缝腻子质量必要合格。
8　 质量原则
8.1　 主控项目
8.1.1　 保温板材品种、规格及各项技术指标必要符合设计规定和关于原则所规定规定。
胶粘剂配制原料质量必要符合关于原则所规定规定。
施工用砂、水泥、保温板材等，其放射性指标限量应符合《民用建筑工程室内环境污染控制规范》（GB50325—）第3.1.1条规定；施工用胶粘剂其总挥发性有机化合物（TVOC）和游离甲醛含量，应符合上述规范第3.4.1条规定。
检查办法：观测、检查产品合格证书、进场验收记录和性能检测报告。
8.1.2　 保温板材与基体粘结必要牢固。
检查办法：手振和观测检查。
8.2　 普通项目
8.2.1　 保温板材墙面节点构造、构件位置、连接办法，应所有符合设计规定。
检查办法：观测检查。
8.2.2　 保温板材墙面所有接缝处粘接应牢固、填塞密实，不应浮现干缩裂缝。
检查办法：观测检查。
8.2.3　 保温板材安装应垂直、平整，板材不应有裂缝或缺损。
检查办法：观测、尺量检查。
8.2.4　 保温板材墙面表面应平整光滑、干净，接缝应均匀、顺直。
检查办法：观测、手摸检查。
8.2.5　 玻纤网格带（布）要压贴紧密，不应有皱折、翘边、外露现象；玻纤网格布在阴角处应贴到侧墙及顶板上。
检查办法：观测检查。
8.2.6　 保温板材外墙内保温安装容许偏差和检查办法应符合表1规定。
表1　 保温板材安装容许偏差和检查办法
项次
项目
容许偏差（㎜）
检查办法
1
表面平整度
4
用2m靠尺和塞尺检查
2
立面垂直度
4
用2m垂直检测尺检查
3
阴阳角垂直度
4
用2m垂直检测尺检查
4
阴阳角方正
4
用直角检测尺检查
5
接缝高低差
1.5
用钢尺和塞尺检查
9　 成品保护
9.1　 土建、水电各工种应密切配合，合理安排工序，禁止颠倒工序作业。
9.2　 保温板材在施工层存储时要分散放置，禁止超载集中堆放；露天堆放时要避免碰撞损坏、受潮变形，雨期施工要采用防雨办法。
9.3　 在保温墙附近不得进行电焊、气焊操作，不得用重物碰撞、挤靠墙面。
9.4　 施工用水和设备试水等以及雨期施工时，必要采用有效办法，防止保温墙面受潮和污染。
