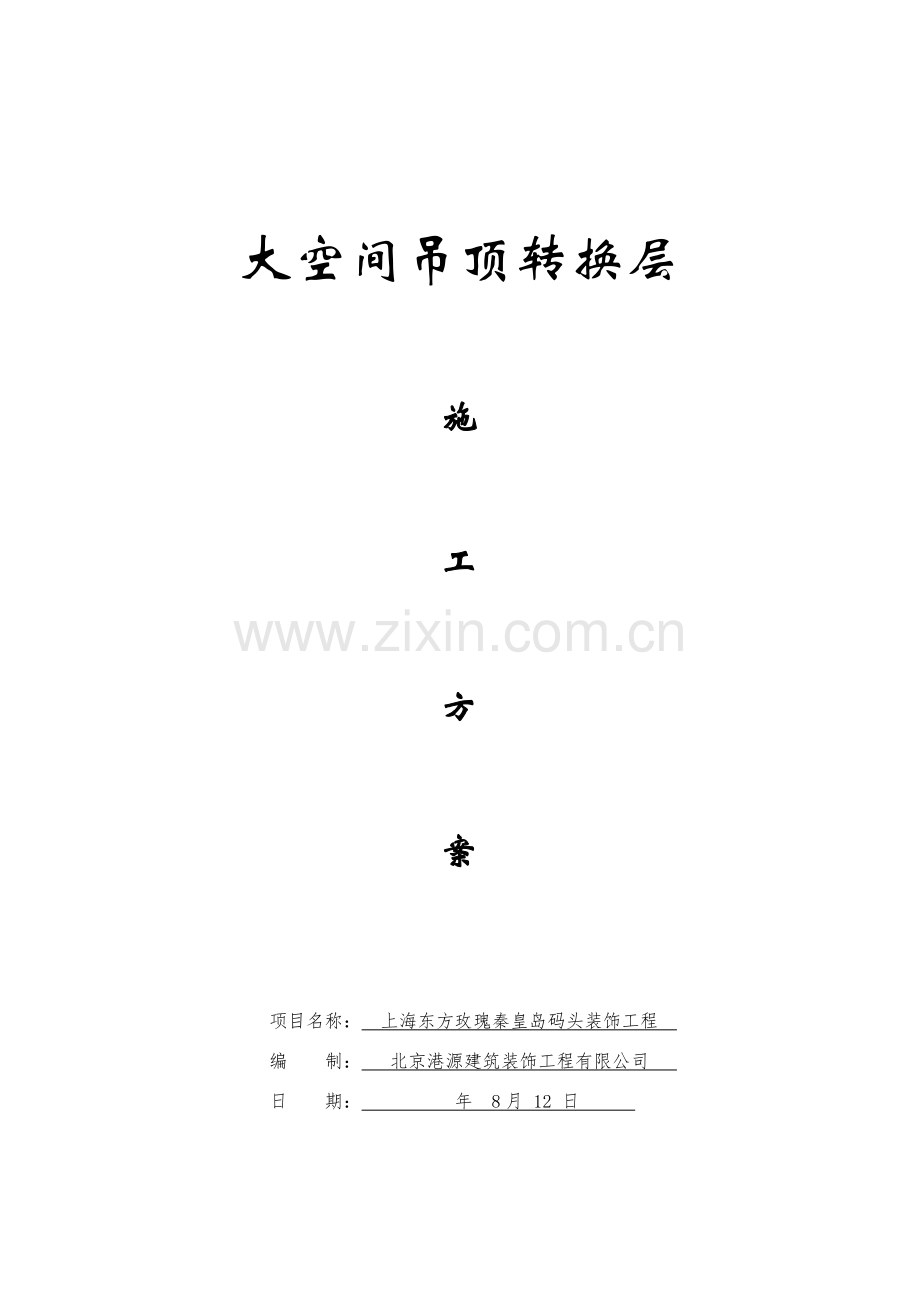

大空间吊顶转换层综合项目施工专项方案.doc

大空间吊顶转换层

施

工

方

案

项目名称： 上海东方玫瑰秦皇岛码头装饰工程
编 制： 北京港源建筑装饰工程有限公司
日 期： 年 8月 12 日

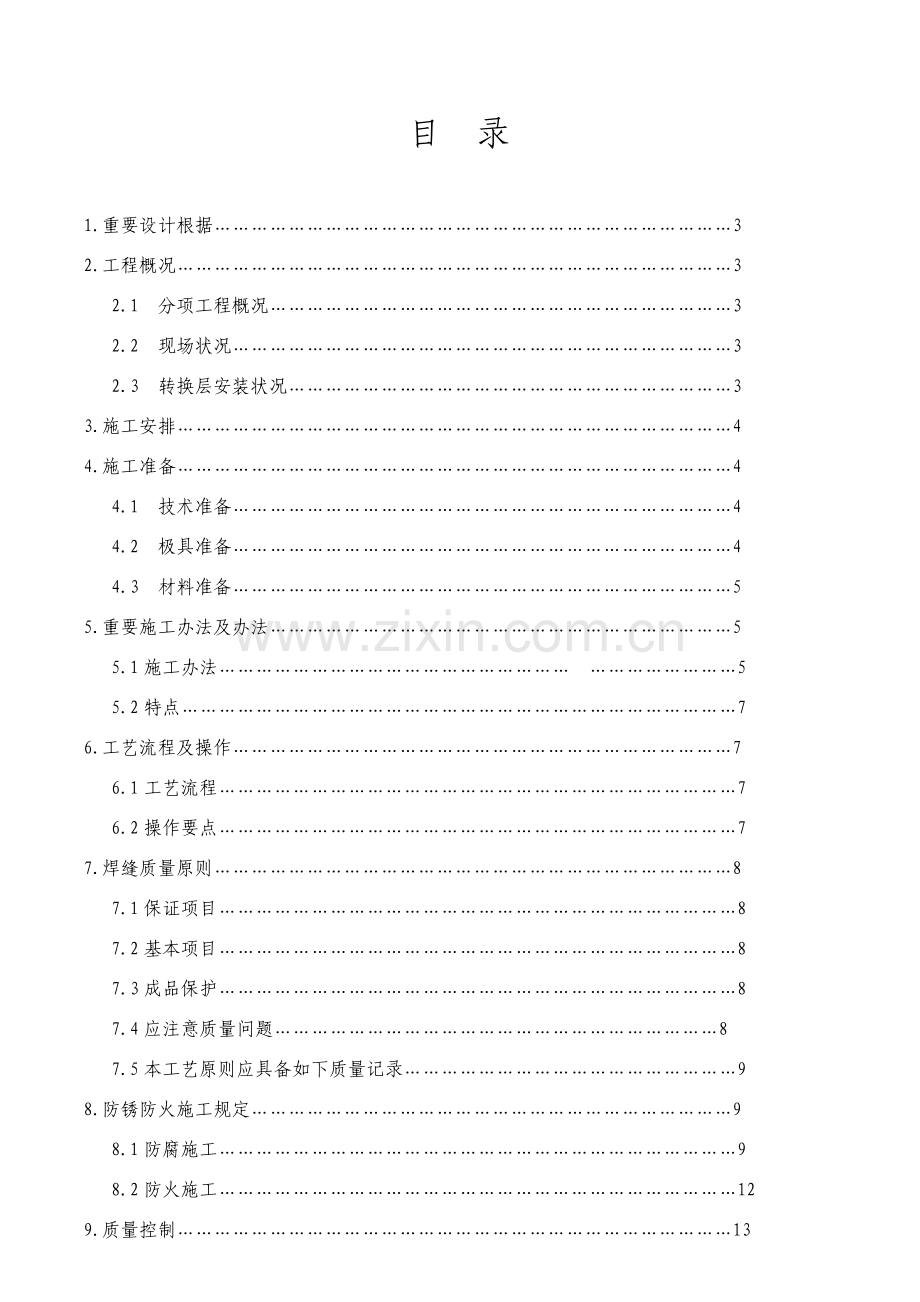

目 录

1.重要设计根据…………………………………………………………………………3
2.工程概况………………………………………………………………………………3
2.1 分项工程概况…………………………………………………………………3
2.2 现场状况………………………………………………………………………3
2.3 转换层安装状况………………………………………………………………3
3.施工安排………………………………………………………………………………4
4.施工准备………………………………………………………………………………4
4.1 技术准备………………………………………………………………………4
4.2 极具准备………………………………………………………………………4
4.3 材料准备………………………………………………………………………5
5.重要施工办法及办法…………………………………………………………………5
5.1施工办法………………………………………………… ……………………5
5.2特点………………………………………………………………………………7
6.工艺流程及操作………………………………………………………………………7
6.1工艺流程…………………………………………………………………………7
6.2操作要点…………………………………………………………………………7
7. 焊缝质量原则…………………………………………………………………………8
7.1保证项目…………………………………………………………………………8
7.2基本项目…………………………………………………………………………8
7.3成品保护…………………………………………………………………………8
7.4应注意质量问题………………………………………………………………8
7.5本工艺原则应具备如下质量记录………………………………………………9
8.防锈防火施工规定……………………………………………………………………9
8.1防腐施工…………………………………………………………………………9
8.2防火施工…………………………………………………………………………12
9.质量控制………………………………………………………………………………13
10.安全办法…………………………………………………………………………… 14
1、重要编写根据
设计图纸；
国家现行关于工程施工和验收原则、规范、规程、图集；
国家关于工程施工和验收法律法规；
上海市现行施工和验收规范、原则、规程、图集以及有关法律、法规。
公司ISO9001质量体系有关文献
《质量保证手册》 ZS/GA--01
《建筑安装工程资料管理规程》 DBJ01-51-
《建筑工程施工质量验收统一原则》 GB50300－
《建筑施工高处作业安全技术规程》 JGJ80－91
《建筑机械使用安全技术规程》 JGJ33－86
《建设工程施工现场用电安全规程》 GB50194－93
《建筑安装分项工程施工工艺规程》 DBJ 01-26-96
《建筑装饰工程施工及验收规范》 JGJ 73-91
《民用建筑工程室内环境污染控制规范》 (GB50325-)
《建设工程施工现场管理规定》 建设部第15号令
《建筑内部装修设计防火规范》 GB50222－95
《建筑装饰工程质量验收规范》 GB50210－
《高档建筑装饰工程质量检查评估原则》 DBJ01－27－
2、工程概况
2.1 分项工程概况
二层总面积1918㎡，层净高最高处为10.75米，最低处为7.5米。其中涉及宴会厅1、宴会厅2、典礼厅、音响间、试吃间、库房、办公室、备餐间、化妆室2、音响件。
2.2 现场状况
针对东方玫瑰上海秦皇岛码头项目构造为钢构造人字型屋面，吊顶完毕面与屋面距离超过1.5M,按照装饰装修施工规范及技术,构造转换层上120*60方管焊接50*30*5方管做主吊杆，50*50*5角铁焊接一种面主钢龙骨与轻钢龙骨连接。
2.3转换层安装状况
二层吊顶标高最低点7.5米，转换层层高较高，梁跨度较大，施工难度较大，为此，施工前应做好统筹施工指挥布置，脚手架搭设，安全防护等等关于工种进行施工技术交底和安全技术交底，为各工种工序密切配合创造条件和拟定动向目的；
3、施工安排
3.1 施工部位：二层区域
3.2 二层区域工期为4天，工人20人
4、施工准备
4.1 技术准备
1. 组织关于工程管理和技术人员对设计图纸进行会审。对图纸不明确及施工中有困难地方，要与设计单位作好变更鉴证手续。
2. 依照施工图纸结合本单位设备和技术条件，制定出工程主体施工方案，并提出材料筹划。
3. 对钢构造工程所使用机械和检测设备性能进行检查，保证施工过程中各种设备工作状态良好，使用功能齐全。
4. 在钢构造工程施工前，应对各工序施工人员进行必要岗位培训，并对其进行技术、质量、安全交底，防止发生安全和质量事故。
5. 材料进入现场需进行材料检查并合理堆放，以便于现场施工顺
4.2 机具准备
机具设备表
序号
设备名称
规格型号
单位
数量
1
电子经纬仪
DJD-G
台
1
2
自动安平水准仪
D2S3-1
台
1
3
检测尺
2m
把
2
4
钢尺
50m
把
1
5
盒尺
10m
把
5
6
交 流 电焊 机
BX-260
台
3
7
台式冲 击 电 钻
17KW
个
8
8
型 材 切 割 机
YZA-10
台
1
9
手提 电 锯
SF1-32
个
3
利进行。
10
砂 轮 切 割 机
KT-971
个
1
11
打 磨 机
NBJ-4
个
5
4.3 材料准备
所有材料用人工搬运二次运送。
5、重要施工办法及办法
5.1 针对二层构造为钢构造，吊顶工程吊筋超过1.5米。，通过对天棚钢构造连接下弦杆进行位置测量，对测量数据进行研究、分析，拟定每块单元板吊点位置，并计算出主吊杆方管下垂高度（原构造H-吊顶高度-1.5米）及间距，50*30*5方管主吊杆焊接在构造转换层上，再与50*50*5角铁焊接一种面与轻钢龙骨连接。（见附图）。

5.2特点
5. 2. 1 钢构造屋面存在构造跨度较大、构造之间位置存在施工误差、空间构造复杂，吊顶装饰工程测量、吊点定位困难特点。
5. 2. 2 吊顶转换层钢架龙骨布置为网状，以适应曲面空间变化，通过使用轻钢龙骨及可调节挂件，消除位置不精准所导致施工误差，同步满足轻钢龙骨随曲面空间变化。
5. 2. 3 每条吊顶板通过吊顶轻钢龙骨进行安装，可以便进行单块板拆卸与安装。
5. 2. 4 现场施工进度严格控制。分割及标高精度严格控制。
5. 2. 5 施工工艺必要先进、可操作性强、工序衔接紧密，工效高。
5. 2. 6 技术含量高、质量容易保证，并能产生明显经济效益。
5.3工艺原理
5. 3. 1原设备转换层上连接50* 30*5方管，通过对天棚设备转换层连接下弦杆进行位置测量，对测量数据进行研究、分析，拟定每块单元板吊点位置，并计算出主吊杆方管下垂高度（原构造H-吊顶高度-1.5米）及间距，50*30*5方管主吊杆焊接120*60*5设备转换层上，再与50*50*5角铁焊接一种面与轻钢龙骨连接。
6、工艺流程及操作要点
6. 1 工艺流程
测量放线水平校核→→找基准点→计算设备转换层下垂尺寸→在设备转换层上焊接主吊杆→校核焊接方管主檩条→安装配套吊顶附件→安装卡齿龙骨→校核龙骨基准点→安装石膏板→固定牢固→调节水平标高→固定牢固→清洁
6. 2 操作要点
6. 2. 1 测量放线
1 测量放线是吊顶工程中规定最为精密一道工序，在控制吊顶平滑度上起着重要作用。测量放线工作总体上遵守先整体，后局部程序。
2 运用水平仪、经纬仪将构造轴线进行复核并施放到原构造工字钢梁底或自控基点面上，作为原始控制线。
3 将控制线运用经纬仪向上导到原构造工字钢梁，用拉通钢丝形式形成控制线。
6. 2. 2 吊顶荷载计算
依照设计图纸拟定吊顶钢架受力形式为恒荷载，通过对钢架截面抗拉抗压抗弯强度及截面抗剪强度及最大挠度等值计算，选取适合50*30方管做为主龙骨，同步将转换层自重放大1.2倍测算对屋面钢架附加荷载，最后测算值可以满足设计规定。
7、焊缝质量原则
7.1 保证项目
7.1.1 焊接材料应符合设计规定和关于原则规定，应检查质量证明书及烘焙记录。
7.1.2 焊工必要经考试合格，检查焊工相应施焊条件合格证及考核日期。
7.2 基本项目
7.2.1 焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。
7.2.2 咬边深度≤0.lt，且≤lmm。
注：t 为连接处较薄板厚。
7.3 成品保护
7.3.1 焊后不准撞砸接头，不准往刚焊完钢材上浇水。低温下应采用缓冷办法。
7.3.2 不准随旨在焊缝外母材上引弧。
7.3.3 各种构件校正好之后方可施焊，并不得随意移动垫铁和卡具，以防导致构件尺寸偏差。隐蔽部位焊缝必要办理完隐蔽验罢手续后，方可进行下道隐蔽工序。
7.3.4 低温焊接不准及时清渣，应等焊缝降温后进行。
7.4 应注意质量问题
7.4.1 尺寸超过容许偏差：对焊缝长宽、宽度、厚度局限性，中心线偏移，弯折等偏差，应严格控制焊接部位相对位置尺寸，合格后方准焊接，焊接时精心操作。
7.4.2 焊缝裂纹：为防止裂纹产生，应选取适合焊接工艺参数和施焊程序，避免用大电流，不要突然熄火，焊缝接头应搭10～15mm，焊接中木容许搬动、敲击焊件。
7.4.3 表面气孔：焊条按规定温度和时间进行烘焙，焊接区域必要清理干净，焊接过程中选取恰当焊接电流，减少焊接速度，使熔池中气体完全逸出。
7.4.4 焊缝夹渣：多层施焊应层层将焊渣清除干净，操作中应运条对的，弧长恰当。注意熔渣流动方向，采用碱性焊条时，上须使熔渣留在熔渣背面。
7.5本工艺原则应具备如下质量记录：
7.5.1 焊接材料质量证明书。
7.5.2 焊工合格证及编号。
7.5.3 焊接工艺实验报告。
7.5.4 焊接质量检查报告、探伤报告。
7.5.5 设计变更、洽商记录。
7.5.6 隐蔽工程验收记录。
7.5.7 其他技术文献。

8、防腐防火施工规定
8.1防腐施工
8.1.1 建筑钢构造工程防腐材料选用应符合设计规定。防腐蚀材料有底漆、面漆和稀料等。本工程防腐底漆采用红丹油性防锈漆。
8.1.2 重要机具：
、气泵、回收装置、喷漆枪、喷漆气泵、胶管、铲刀、手砂轮、砂布、钢丝刷、棉丝、小压缩机、油漆小桶、刷子、酸洗槽和附件等。
8.1.3 作业条件：
8.1.3.1 油漆工施工作业应有特殊工种作业操作证。
8.1.3.2 防腐涂装工程前钢构造工程已检查验收，并符合设计规定。
8.1.3.3 防腐涂装作业场地应有安全防护办法，有防火和通风办法，防止发生火灾和人员中毒事故。
8.1.3.4 露天防腐施工作业应选取恰当天气，大风、遇雨、寒冷等均不应作业。
8.1.4 工艺流程：
基面清理 → 底漆涂装 → 面漆涂装 → 检查验收
8.1.4.1 基面清理：
建筑钢构造工程油漆涂装应在钢构造安装验收合格后进行。油漆涂刷前，应将需涂装部位铁锈、焊缝药皮、焊接飞溅物、油污、尘土等杂物清理干净。
1)钢材表面露出金属色泽 喷砂、抛丸、酸洗
2)钢材表面容许存留干净轧制表皮 普通工具 (钢丝刷、砂布) 清除
8.1.4.2 底漆涂装：
1)调合红丹防锈漆，控制油漆粘度、稠度、稀度，兑制时应充分搅拌，使油漆色泽、粘度均匀一致。
2)刷第一层底漆时涂刷方向应当一致，厚度不不大于2.5毫米，接槎整洁。
3)刷漆时应采用勤沾、短刷原则，防止刷子带漆太多而流坠。
4)待第一遍刷完后，应保持一定期间间隙，防止第一遍未干就上第二遍，这样会使漆液流坠发皱，质量下降。
5)待第一遍干燥后，再刷第二遍，第二遍涂刷方向应与第一遍涂刷方向垂直，这样会使漆膜厚度均匀一致。
6)底漆涂装后起码需4～8h后才干达到表干、表干前不应涂装面漆。
8.1.4.3 面漆涂装：
1)建筑钢构造涂装底漆与面漆普通中间间隙时间较长。钢构件涂装防锈漆后送到工地去组装，组装结束后才统一涂装面漆。这样在涂装面漆前需对钢构造表面进行清理，清除安装焊缝焊药，对烧去或碰去漆构件，还应事先补漆。
2)面漆调制应选取颜色完全一致面漆，兑制稀料应适当，面漆使用前应充分搅拌，保持色泽均匀。其工作粘度、稠度应保证涂装时不流坠，不显刷纹。
3)面漆在使用过程中应不断搅和，涂刷办法和方向与上述工艺相似。
4)涂装工艺采用喷涂施工时，应调节好喷嘴口径、喷涂压力，喷枪胶管能自由拉伸到作业区域，空气压缩机气压应在0.4～0.7N/mm2。
5）喷涂时应保持好喷嘴与涂层距离，普通喷枪与作业面距离应在100mm左右，喷枪与钢构造基面角度应当保持垂直，或喷嘴略为上倾为宜。
6）喷涂时喷嘴应当平行移动，移动时应平稳，速度一致，保持涂层均匀。但是采用喷涂时，普通涂层厚度较薄，故应多喷几遍，每层喷涂时应待上层漆膜已经干燥时进行。
8.1.4.3 涂层检查与验收：
1）表面涂装施工时和施工后，应对涂装过工件进行保护，防止飞扬尘土和其他杂物。
2） 涂装后解决检查，应当是涂层颜色一致，色泽鲜明光亮，不起皱皮，不起疙瘩。
3）涂装漆膜厚度测定，用触点式漆膜测厚仪测定漆膜厚度，漆膜测厚仪普通测定3点厚度，取其平均值。
8.1.5 保证项目应符合下列规定：
8.1.5.1 涂料、稀释剂和固化剂等品种、型号和质量，应符合设计规定和国家现行关于原则规定。
检查办法：检查质量证明书或复验报告。
8.1.5.2涂装前钢材表面除锈应符合设计规定和国家现行关于原则规定：经化学除锈钢材表面应露出金属色泽。解决后钢材表面应无焊渣、焊疤、灰尘、油污、水和毛刺等。
检查办法：用铲刀检查和用现行国标《涂装前钢材表面锈蚀级别和除锈级别》规定图片对照观测检查。
8.1.5.3不得误涂、漏涂，涂层应无脱皮和返锈。
检查办法：观测检查。
8.1.6基本项目应符合下列规定：
8.1.6.1涂装工程外观质量：
合格：涂刷应均匀，无明显皱皮、气泡，附着良好。
优良：涂刷应均匀，色泽一致，无皱皮、流坠和气泡，附着良好，分色线清晰、整洁。
检查办法：观测检查。
8.1.6.2构件补刷漆质量：
合格：补刷漆漆膜应完整。
优良：按涂装工艺分层补刷，漆膜完整，附着良好。
检查数量：按每类构件数抽查10%，但均不应少于3件。
检查办法：观测检查。
8.1.6.3涂装工程干漆膜厚度容许偏差项目和检查办法应符合表5-26规定。干漆膜规定厚度值和容许偏差值应符合《钢构造工程施工及验收规范》规定。
检查数量：按同类构件数抽查10%，但均不应少于3件，每件测5处，每处数值为3个相距约50mm测点干漆膜厚度平均值。
8.1.7保护
8.1.7.1钢构件涂装后应加以暂时围护隔离，防止踏踩，损伤涂层。
8.1.7.2钢构件涂装后，在4h之内如遇有大风或下雨时，应加以覆盖，防止粘染尘土和水气、影响涂层附着力。
8.1.7.3涂装后构件需要运送时，应注意防止磕碰，防止在地面拖拉，防止涂层损坏。
8.1.7.4涂装后钢构件勿接触酸类液体，防止咬伤涂层。
8.1.8环境条件
8.1.8.1涂层作业气温应在5～38℃之间为宜，当天气温度低于5℃时，应选用相应低温涂层材料施涂。
8.1.8.2当气温高于40℃时，应停止涂层作业。因构件温度超过40℃时，在钢材表面涂刷油漆会产气愤泡，减少漆膜附着力。
8.1.8.3当空气湿度不不大于85%，或构件表面有结露时，不适当进行涂层作业。
8.1.8.4钢构件制作前，应对构件隐蔽部位、构造夹层难以除锈部位，提前除锈，提前涂刷。
8.2防火施工
8.2.1普通规定
8.2.1.1钢构造防火喷涂保护应由通过培训合格专业施工队施工。 施工中安全技术和劳动保护等规定， 应按国家现行关于规定执行。
8.2.1.2当钢构造安装就位， 与其相连吊杆、马道、管架及其她有关连构件安装完毕，并经验收合格后，方可进行防火涂料施工。
8.2.1.3施工前 ，钢构造表面应除锈，并依照使用规定拟定防锈解决。除锈解决遍数应符合现行《 钢构造工程施工与验收规范》 中关于规定。
8.2.1.4钢构造表面杂物应清除干净，其连接处缝隙应用防火涂料或其她防火材料弥补堵平后方可施工。
8.2.1.5施工防火涂料应在室内装修之前和不被后继工程所损坏条件下进行。 施工时，对不需作防火保护部位和其她物件应进行遮蔽保护，刚施工涂层，应防止脏液污染和机械撞击。
8.2.1.6施工过程中和涂层干燥固化前，环境温度宜保持在5-38℃， 相对湿度不适当不不大于90%， 空气应流通。 当风速不不大于 5m/s，或雨天和构件表面有结露时，不适当作业。
8.2.2质量规定
本工程采用NCB(SJS-01)型室内超薄型钢构造水性防火涂料产品分。在受火时，该产品涂层涂膜中发泡成分即受热分解，膨胀增厚生成致密均匀防火隔热保护层，能发生分解吸热反映，制止热传递，延缓钢构造升温，大大提高了钢构造耐火时间。该涂料是一种受火膨胀隔热性能好和具备良好装饰性能钢构造防火涂料。在室内超薄型钢构造防火涂料中，水性涂料可用清水做稀释剂，且不会与任何防腐底漆起化学反映；油性涂料需用专用稀释剂稀释，与水性防火涂料相比较，更便于冬季施工，并可依照顾客需要调制成各种颜色。超薄型钢构造防火涂料特别具备涂层超薄且平整、附着力强、耐火性能好、装饰性好、施工以便等长处。可广泛应用于工业及民用钢构造厂房、体育馆、展览馆等各种用途钢构造建筑防火保护。
8.2.3技术支持
GB14907—
8.2.4基本性能
1）防火性能：该涂料经“国家固定灭火系统和耐火构件质量监督检查中心”检查合格，并通过“公安部消防产品合格评估中心”型式承认。。
2）理化性能：符合GB12441-原则规定。
8.2.5施工办法
1）防火涂料施工应在钢构造工程验收合格、钢构造相连管件安装完毕、屋面防水工程竣工之后，室内装修之前和不被后续工程所损坏条件下进行。
2）防火涂料施工前，应将钢构造表面尘土、油污、杂物清理干净做除锈解决，加涂防锈底漆，并保证与防火涂料不发生化学反映。待防锈漆实干后，方可进行防火涂料施工。施工时，对不需要进行防火保护机械设备和其她构件等进行遮蔽保护。
3）涂料在使用前应充分搅拌均匀，涂料稍稠时，水性涂料用清水稀释；油性用专用稀释剂稀释，稀释限度以便于喷刷，不流淌为宜。
4）施工工具宜采用重力式或斗式喷枪，配能自动调压0.6~0.9㎡/mm空气压缩机，喷嘴直径4-6mm，空气压力0.4-0.6MPa。局部修补和小面积施工，面层装饰涂料，可用刷涂、喷涂或滚涂。喷涂2次，每次喷涂厚度部不大于2.5毫米。
5）施工后涂层，应防水、防暴晒、防污染和防止机械破坏，如有损坏需进行修补。
6)施工过程和涂层干燥固化前，水性涂料施工温度在0℃以上，相对湿度≤90%，现场通风状况应良好。
8.2.6注意事项
1)涂料应在-10~36℃环境温度施工和保存，禁止冻结（水性涂料贮存施工温度建议在3℃以上）。
2)本防火涂料使用时不能同其他涂料，油漆相混。
3)施工后构件应避免雨淋，施工未用完涂料，要密封保存。
9、质量控制
9.1 龙骨架单元体组装连接点必要牢固，拼缝严密无松动，安全可靠。
9.2 制作件规定焊接牢固，连接件必要与曲面钢构造屋架H梁连接牢固，焊缝符合设计规定，角钢吊杆必要垂直。
9.3 转换层所用材料规定做防火防锈镀锌解决。
9.4 检查数量应符合下列规定：
1 每m2为一种检查批。
2 每个检查批抽查测点为每个检查项目各10点，检测数量不超过误差值点为合格点，超过点为不合格点，合格率达到98%及以上为合格。
10、安全办法
10.1 严格遵守关于劳动安全法规规定，加强施工安全管理和安全教诲，严格执行各项安全生产规章制度。
10.2 按规范规定设立防火分区“禁止烟火”明显标志，配备足够数量消防水桶、防火布、接火器等消防器材，消防立管架设到脚手架作业平台，施工现场一切消防设施、装置未经批准不得擅自移动、破坏。
10.3 严格遵守施工用火审批制度。焊接作业等动火前，要清除附近易燃物，配备看火人员和灭火用品，电焊机外壳、焊钳与把线必要接零接地绝缘良好。
10.4 施工层脚手架必要通过验收合格后方可上架作业。
10.5 凡从事电焊作业人员必要持特种作业上岗证，实行持证上岗，并应使用面罩或护目镜，配戴相应劳保用品。
10.6 安装吊顶用施工机具在使用前必要进行严格检查。
10.7 施工人员应配备安全帽、安全带、工具袋，防止人员及物件坠落。
10.8 施工现场中各种危险设施、临边部位、洞口都必要设立防护设施和明显警告标志。
10.9 禁止高空抛物。运送吊顶材料时，下方应有专人看护，无关人员不得进入材料运送区。
