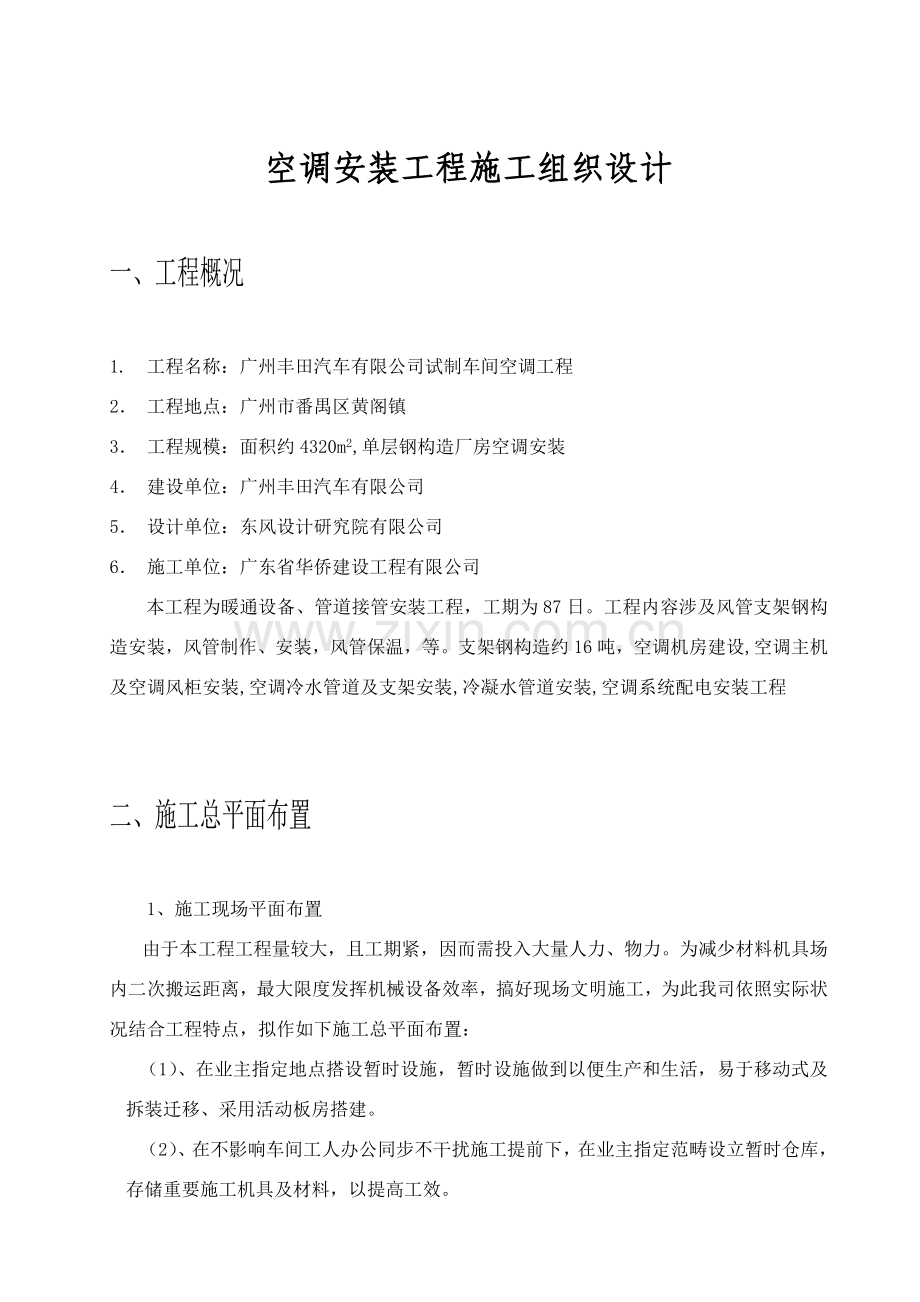

空调安装工程施工组织设计一、工程概况1. 工程名称：广州丰田汽车有限公司试制车间空调工程 2 工程地点：广州市番禺区黄阁镇3 工程规模：面积约4320m2,单层钢构造厂房空调安装4 建设单位：广州丰田汽车有限公司5 设计单位：东风设计研究院有限公司6 施工单位：广东省华侨建设工程有限公司本工程为暖通设备、管道接管安装工程，工期为87日。工程内容涉及风管支架钢构造安装，风管制作、安装，风管保温，等。支架钢构造约16吨，空调机房建设,空调主机及空调风柜安装,空调冷水管道及支架安装,冷凝水管道安装,空调系统配电安装工程二、施工总平面布置1、施工现场平面布置由于本工程工程量较大，且工期紧，因而需投入大量人力、物力。为减少材料机具场内二次搬运距离，最大限度发挥机械设备效率，搞好现场文明施工，为此我司依照实际状况结合工程特点，拟作如下施工总平面布置：（1）、在业主指定地点搭设暂时设施，暂时设施做到以便生产和生活，易于移动式及拆装迁移、采用活动板房搭建。（2）、在不影响车间工人办公同步不干扰施工提前下，在业主指定范畴设立暂时仓库，存储重要施工机具及材料，以提高工效。（3）、暂时设施普通布置在以便指挥施工又不干扰施工位置。施工总平面布置图 仓库项目部车间钢结构加工场材料堆放场 车间 车间排水沟绿化带配电箱灭火器水 管图例：临建设立明细表序号设 施 名 称规 格用途及阐明备 注1机械停车场4.5m * 16停放车辆、机具2材料堆放场4m * 35.5m材料堆放3钢构造加工场8m * 8m进行钢构造预拼装、加工等4休息室4m * 4.5m休息5项目经理室4m * 6.5m办公6仓 库4m * 7m材料设备存储78910112、施工准备施工前做好准备工作是保证质量及保证工期重要前提，为了使整个工程在施工过程中保证安全和保证质量，结合工程特点，现制定如下办法：（1）组织项目领导班子，明确分工，责任到人，严格把好安全质量关，完毕工程施工管理工作。（2）由项目领导班子组织专业技术人员进行熟悉合同及熟悉施工图纸，布置好生产流程筹划，保证工期。（3）提前做好材料供应商质量保证评审工作及其材料查验工作，以保证材料质量合格，以防由于材料质量问题而引起工程质量事故。3、投入工程重要机械、设备筹划本工程所用机械设备有现场项目部统一调配，同步做好机械保养、调试、配件供应工作筹划，保证机械能随时投入使用序号机械名称规格型号数量用途1交流弧焊机42kVA8台钢构件焊接2直流弧焊机28kW4台钢构件焊接3铆钉枪10kW5只紧固4手电钻15kW5只分管、发兰钻空5砂 轮1001203只打磨焊缝6水准仪NAL2322套测量7升降平台2台高空作业 8葫芦3吨10套管道,空调机安装 9砂浆搅拌机3吨3台机房地面及基本 10钢筋弯曲机2台钢筋弯曲 11拉铁卷扬机2台机房建设 12插入式机振动器2台地面与基本建设 13压桩机1套基本静压桩 14 15 16 17三、施工组织机构依照现场详细条件和空调施工特点，我公司考虑进行如下布置和安排：1、项目管理机构为保证项目顺利进展，以便与总包方和业主进行沟通，提高办事效率，我方本着精干、实用、高效原则设立项目管理机构，管理架构如下：项目管理机构：项目经理：现场负责人：技术负责人： 安全员：质检员：材料员：施工员： 各安装班组 2安装班组人力安排：前 期 25 人高 峰 50 人后 期 15 人四、工程质量管理及控制办法（一）、工程质量原则及目的本工程总体质量原则及目的：按现行国家关于建筑工程质量验收原则及有关行业原则通过验收，保证工程合格原则。为保证本工程整体质量达到预定目的，我司将采用有针对性施工组织办法，将集中精力。调派具备丰富施工经验施工队伍进驻项目部，并依照以往施工管理经验，将采用项目目的管理法施工机制。在工程建设中，牢固树立“质量第一”意识，以“精心施工、严格规定、事前控制、杜绝返工”指引思想，严格每个施工工序、施工环节施工。（二）、工程质量管理机构（1）、对工程项目进行全过程分项分部工程质量监控。（2）、质量管理、质量监检、施工过程等严格按建设部、业主及公司质量体系程序文献规定进行控制，并进行检查监督和指引。（3）、监督施工班组在施工过程中严格按图纸、技术规范和操作规程规定进行施工，严把质量关。对各施工班组进行质量技术交底。（4）、对调入施工用材料，检查其品种、规格和质量与否符合设计及图纸规定，监督其及时进行检查。项目副经理项目经理项目质量检查组钢构造施工员 电气施工员机械管理员作 业 班 组质检员 （三）、工程质量管理制度1、建立内部质量检查监理制度，内部监理重要由技术负责人和质检员担任，将所有工序施工置于内部监理监控下实行。2、每道工序各施工班长及现场技术人员必要先向内部监理报送工序检查单，由内部监理检查合格后签字验收、负责。3、内部监理在保证工序质量合格后，向监理工程师报送工序检查单，并配合监理工程师对工程施工全过程检查。4、定期报告工程质量检查成果，并协助施工班组提出改进质量保证办法。5、对检查不合格产品实行质量否决权，并按关于规定进行不合格品评审、纠正及防止办法。6、对重点工序进行旁站监理，实行全过程质量监控办法。（四）、工程质量责任制为加强质量管理，实行“百年大计，质量第一”方针，项目经理部将按岗位职责及部门不同，制定各级人员质量责任制。1、项目经理质量职责（1）项目经理对项目施工质量负全面责任，是工程质量第一负责人。（2）坚持“百年大计，质量第一”思想，主持工程质量策划，实现质量管理目的。（3）依照质量筹划，结合工程实际，建立健全组织机构贯彻质量责任制。（4）加强质量管理知识学习，支持质量检查人员工作，主持QC技术攻关活动，通过提高、革新技术减少成本，加快施工进度。2、现场负责人质量职责（1）认真贯彻公司质量方针和质量目的，组织实行详细办法。（2）进一步工地调查研究，及时推广保证工程质量先进施工办法，表扬奖励质量管理先进集体和个人。（3）合理安排施工生产，定期组织质量检查，认真评审工程质量。3、技术负责人质量职责（1）主持编制工程实行性施工组织设计，以明确技术保证和质量保证规定。（2）主持核心工序攻关和人员培训，编写关于成果报告和施工技术总结。（3）监督检查采购物资检查和实验及设备控制，组织不合格品评审和解决。（4）制定和实行纠正办法及防止办法，严把“图纸、测量、实验”关。4、质检员质量职责（1）认真执行质量管理制度，把施工图纸审签制，技术交底制，质量“三检制”，隐蔽工程检查签证制，质量检查评比奖惩制，验工计价质量签证制，分项工程质量评比制，质量事故（隐患）报告解决制等行之有效管理制度贯彻到施工全过程，使工程质量始终处在受控状态。（2）主持寻常质量检查监督工作，并在技术上指引施工生产。（3）加强技术文献和资料控制，建立质量记录。（4）履行全面质量管理，开展QC攻关详细活动，提高职工质量意识。5、施工员质量职责（1）对工程项目技术方案进行全方位监控。（2）编制施工组织设计、对施工队、班组进行质量技术交底。（3）依照工程项目特点，制定各种专业技术办法，编制各阶段施工筹划。（4）负责解决施工过程中技术、质量问题，审核工程技术资料。6、工程部质量职责（1）对工程项目进行全过程调度和现场管理。（2）负责制定工程项目生产筹划，协调检查各专业队施工筹划和贯彻状况。（3）以施工组织设计为指引，组织各施工班组按质按量完毕施工任务。（4）对施工资料进行及时整顿归档。7、质量管理部质量职责（1）对工程项目进行全过程质量监控。（2）组织质量管理、质量监检、施工过程等方面按关于规定进行质量控制，并进行监督检查和指引。（3）监督施工班组在施工过程中严格按技术规范和操作规程规定进行施工，严把质量关卡。对各施工队进行质量技术交底。（4）检查、复核测量基线、基点及水准点，保证施工点精确无误。（5）对调入施工用材料，检查其品种、规格和质量与否符合设计及图纸规定，监督其及时进行检查。8、材料部质量职责（1）依照施工筹划规定，编制物资供应筹划，分阶段及时组织材料进场。（2）按照公司质量体系程序文献和招标文献规定对材料采购、供应方信誉进行评估。（3）执行进货验收制度，按规定对材料进行检查和实验，提供合格材料。（4）对所有已进场材料做好各类标记和可追朔性控制。（5）做好材料搬运和贮存工作。9、资料部质量职责（1）依照工程项目施工进度，及时收集、整顿施工中各种原始资料以及与工程关于其他施工资料，并按规定进行分类归档。（2）做好工作量记录，及时向上级报告；（3）负责工程所用图表绘制，做好施工日记及施工记录。（4）工程竣工后，对竣工资料按甲方规定进行整顿、装订。 五 重要施工工艺及验收根据本工程施工及验收执行下列施工规范 建筑给水排水及采暖工程质量验收规范GB5024-。 通风与空调工程施工质量验收规范GB50243-。 压缩机、风机、泵安装工程施工及验收规范GB50275-98。 工业金属管道工程施工及验收规范GB50235-97。 工业设备及管道绝热工程施工及验收规范GBJ126-89。 制冷设备、空气分离设备安装工程施工及验收规范GB50274-98。 机械设备安装工程施工及验收通用规范 GB50231-98 现场设备、工业管道焊接工程施工及验收规范 GB50236-98 电缆线路施工及验收规范GB50168-92 接地装置施工及验收规范GB50169-92 旋转电机施工及验收规范GB50170-92 盘、柜及二次回路结线施工及验收规范GB50171-92 低压电气施工及验收规范GB50254-96 1KV及如下配线工程施工及验收规范GB50258-96 电气照明装置施工及验收规范GB50259-96第三章 重要施工办法1. 电气重要施工办法与技术办法F 配电柜安装 配电柜安装程序及内容见下表： 依照配电盘安装尺寸将配电盘基本型钢安装； 配电盘安装偏差应达到如下原则： 项 次项 目容许偏差/mm1垂直度（每米） 1.52水平偏差相邻两盘顶部 2成列盘顶部 53盘面偏差相邻两盘边 1成列盘面 54盘间接缝 2 配电盘可启动门必要接地，整个配电盘接地应牢固良好。F 线管安装 敷设电线管路应取最小径距，并应减少弯曲，预埋建筑构造内管子距表面净距不应不大于15mm。 地下暗配电线管路，不得穿越设备基本，如必要穿过基本时应加设保护套管保护。 配线管弯曲处不得有折皱、凹穴和裂缝，弯扁限度应不不不大于管外径10，弯曲半径应符合如下规定：A 明配线管弯曲半径，常规不应不大于管外径6倍。如只有一种弯时，可不不大于管外径4倍。B 暗配线管弯曲半径，常规不应不大于管外径6倍。埋入地下或混凝土构造内，其弯曲半径不应不大于管外径10倍。 电线管路敷设超过如下长度时，应在恰当位置上加设接线盒。A 配线管路长度每超过80m，无弯曲。B 配线管路长度每超过20rn，有1个弯曲。C 配线管路长度每超过15m，有2个弯曲。D 配线管路长度每超过20m，有3个弯曲。 可挠式金属管应依照设计管线位置和长度下料，切口应平整、光滑，弯曲制作半径应符合设计规定。 可挠式金属管要用专用截管器切截管材。使用专用截管器切截管时，应先边转动边切，使刀口易于切人管壁。将刀口切人管壁后，应停止转动管，而持续截切直至管子切断为止，以保证切口平整。 管与盒（箱）连接办法，普通是预先进行连接，也有在随敷设管路中稳式盒（箱）时一并进行连接。连接时应一管一孔顺直进人盒（箱）内，管与盒（箱）外表面平齐，内部用碟型螺母连接。多管进人配电箱时，排列间距均匀，连接固定牢固。 线管安装工艺如下表：F 电缆敷设 电缆敷设之前应进行下列检查：A 电缆型号、电压、规格应符合设计规定和国家现行技术原则规定。B 电缆绝缘良好。电缆敷设前应经耐压测试合格后方可施敷。其绝缘电阻测定值应换算为长度 1km、温度 20oC时原则值； 1kV如下使用1kV绝缘电阻测定器，绝缘电阻值不不大于 0.5M。C 电缆外观质量检查。电缆木盘应完整、标志齐全、封端应严密，销装应无锈蚀。禁止电缆受机械损伤。 电缆敷设就位、运送应符合如下规定：A 电缆运送时必要将电缆卷在盘上用车辆运送，禁止将电缆盘平放。卸车时不准将电缆盘直接抛下。B 施放电缆时，可使电缆盘在近距离滚动，但必要使电缆向缠紧方向施放。施工场地应平坦、坚实，易于敷设。C 非成盘电缆应按电缆最小弯曲半径卷成圈盘，并应在到处捆绑点捆紧，方可搬运拖放，禁止在地面上拖拉。锯断后电缆端头应及时加铅封或采用其她办法保护，以免受潮。 电缆线路施敷应具备如下条件：A 电缆及其附件安装用紧固件，均应为镀锌制品。电缆不得有扭绞、损伤及渗漏油现象。B 预埋件构造、材质、安装位置应符合设计规定，埋置牢固。C 电缆沟、隧道、竖井及人孔等处地坪及饰面土建工序已所有结束。施工通道畅通，盖板齐备。 禁止将电缆平行铺设在管道上（下）面，禁止将一条电缆平行铺设在另一条电缆上（下）面。 电缆安装敷设工艺程序如下：F 管内穿线 穿在管内绝缘导线绝缘强度不应低于500V。 导线在管内不准有接头和扭结，其穿线接头必要引人接线盒内连接。 管内配线时，不同回路、不同电压和交流与直流导线禁止穿人同一管内。同一交流回路导线必要穿人同一根配管内。管内配线导线总面积不应超过管内截面积 40。 导线穿人管内，管口处应装设护线套保护导线。在不进人接线盒（箱）内垂直管口导线穿人钢管后应将管口作密封解决。 管内穿线工序及操作办法，应符合如下规定：A 建（构）筑物装饰和地面工程完毕，并经对敷设管路进行清扫和检查合格后，即可进行管内穿线作业。B 穿引线。管内穿线时，如管子较长并且弯曲处多，需要用钢丝做引线。穿线时先将引线穿过管内，再用引线将导线带进管内贯穿。C 引线普通采用16钢丝，引线端头制成圆圈，以免引线前端在管子接头处卡住。但是不适当制成开口圆圈（即羊眼圈状），而应制成封闭圆圈，以防穿线时拉力使圆圈被拉直。D 穿钢丝引线时，由管一端逐渐向前推动，直到另一端露出管口为止。在穿钢丝引线时，还应防止钢丝回弹伤人和损坏已装饰墙体和棚饰面层。F 灯具安装 灯具安装应符合如下规定：A 灯具及配件型号、规格必要符合设计规定。B 灯具绝缘外壳禁止有漏电现象。对带开关灯具，开关手柄不应有裸露金属某些。C 灯具不得安装在可燃构造件上。在高压配电线路及配电设备正上方，不应安装灯具。D 灯具安装在高温部位、接近可燃物时，应采用隔热、散热办法。E 灯具安装标高：在室外距地面高度不适当不大于3m；在墙上，距地面高度不应不大于2.5mm。F 用钢管作灯具吊杆时，钢管内径不应不大于10mrn，壁厚不应不大于1.5mm。G 成排灯具安装，其中心线偏差不应不不大于5mm。H 灯具安装流程如下：F 插座、开关安装 插座安装应符合如下规定：A 插座应采用安全型插座，其安装标高应符合设计规定和规范规定。B 规范规定：插座安装高度距地面不适当不大于1.3m；规范规定，车间及实验室插座安装高度，距地面不适当不大于300mm，特殊场合暗装插座不应不大于150mm。C 落地式插座应具备牢固可靠保护盖板。D 插座标高容许偏差值应符合如下规定：同一室内安装插座高度差不适当不不大于5mm。列安装相似型号插座高度差不适当不不大于1mm。 插座接线，应符合如下规定：A 单相H孔插座，面对插座右侧一端接相线，左侧一端接零线。B 单相三孔和三相四孔插座接地或接零均应在插座上侧孔。插座接地端子不应与零线端子直接连接。C 同一场合三相插座，其接线相位必要一致。D 明装插座必要安装在塑料台上，位置应垂直端正，用木螺丝固定牢固。E 暗装插座应用专用盒，盖板应端正，紧贴墙面。F 办公室插座回路应单独装设漏电保护装置。 照明开关安装，应符合如下规定：A 灯开关位置应便于操作，安装位置必要符合设计规定和规范规定。B 安装在同一室内开关，宜采用同一系列产品，开关通断位置应一致，且操作灵活、接触可靠。C 开关安装位置规定是：开关边沿距门柜距离宜为150200rum，距地面高度宜为1.300mrn。拉线开关距地面高度直为3000mm，且拉线出口应垂直向下。D 开关安装容许偏差值规定是：并列安装相似型号开关距地面高度应一致，高度差不应不不大于1rnm。同一室内安装开关高度差不应不不大于5mrn。并列安装拉线开关相邻间距不适当不大于20mm。E 开关接线，应符合如下规定： 相线应经开关控制:接线时应仔细辨认，辨认导线相线与零线，严格做到开关控制（即分断或接通）电源相线，应使开关断开后灯具上不带电。 扳把开关普通为两个静触点，分别由两个接线桩连接；连接时除应把相线接到开关上外，并应接成扳把向上为开灯，扳把向下为关灯。接线时不可接反，否则维修灯具时，易导致意外触电或短路事故。接线后将开关芯固定在开关盒上，将扳把上白点（红点）标记朝下面安装；开关扳把必要安正，不得卡在盖板上；盖板与开关芯用机螺丝固定牢固，盖板应紧贴建筑物表面。 双联及以上暗扳把开关，每一联即为一只单独开关，能分别控制一盏电灯。接线时，应将相线连接好，分别接到开关上与动触点连通接线桩上，而将开关线接到开关静触点接线桩上。 暗装开关应采用专用盒。专用盒四周不应有空隙，盖板应端正，并应紧贴墙面。2. 恒温除湿设备及风管重要施工办法及技术办法F 本恒温除湿系统施工控制重点 配合土建进行有效控制预留口及预埋件、地脚螺栓等配合工作。 严格按图进行定位放线施工，并检查其检修通道、检修空间等与否科学及合理，发现问题及时与监理沟通。 设备吊装时必要以保护设备安全为前提，的确做好如保护木箱、钢制底托架等保护办法，吊装前制定并提交可行吊装方案，提交监理承认。 设备支吊架制作安装必要按图施工，无图必要先制定施工图，提交监理承认后方可施工。 管道安装前，必要认真审图，制定可行集中式管道支吊架制作安装图，并送业主或监理审核，然后统一进行管道支架制作及安装，避免浮现无规划管线随意安装。 室外设备采用汽车吊机进行吊装就位，空中吊装设备及风管采用1吨液压升降车进行就位安装。 严格控制质量通病率，邀请业主或监理方参加咱们设立专项质量管理小组，对风管制作安装、管道安装及保温层安装等工程进行从始至终质量跟踪管理，保证工程质量和原则施工文字记录。F 空调工程施工流程：如3-77图F 普通办法及办法 施工准备工作A 施工管理人员认真做好图纸会审并做好记录，将问题交由监理及甲方负责人及时协商。B 技术负责人及施工员负责将施工方案进行细化及技术交底，并组织推广新工艺、新技术。 风管加工预制A 检查并出具所有材料出厂材质证明。并符合设计规定。风管和部件板材应按设计规定选用，板材厚度应符合设计规定规定：送风排风管壁厚1.5毫米时，采用镀锌钢板制作。B 风管与风管连接：矩形风管最大边长或圆形风管直径500毫米，采用插条联接；500毫米采用法兰联接，风管法兰按通风与空调工程施工质量验收规范（GB50243-）规定拟定，螺栓及铆钉间距不不不大于150毫米。风管上可拆卸接口，不得设立在墙体或楼板内。C 矩形风管边长不不大于或等于1000毫米，其管段长度在1.2米以上,均应采用加固办法,中间加固支撑如下图: 1000 100025 X 3扁铁 1000D 法兰规格根据设计规定如表3-76：E 风管制作应严格按照大样图、系统图规定，并有施工员书面技术质量及工艺交底，风管规格、尺寸必要符合设计规定。F 通风空调风管道制作规定遵循通风与空调工程施工及验收规范GB 502439关于规定。G 镀锌风管制作工艺流程（图378） 风管部件支、吊架A 风管支、吊、托架间距应符合下列规定： 水平安装：不保温风管直径或大边不大于800毫米，支架间距不超过2米；风管直径，大边不不大于或等于800毫米，支架间距不超过3.0米。 垂直安装：不保温风管间距不超过4m。保温风管间距不超过3m；但每根立管固定件不应少于2个。 其他风管支、吊或托架，其构造形式依照现场状况选定，详见国标T607。防火阀必要单独配备支吊架。风管支、吊或托架应设立于保温层外部，并在支吊托架与风管间镶以垫木，同步，应避免在法兰、测量孔、调节阀等零件处设立支架或吊架。B 风管支、吊、托架制作与安装按国际关于规定。C 支、吊、托架不得设立在风口，阀门、检查门及自控机构处。D 所有空调、通风系统防火阀、排烟问均需单独设立支、吊架，以防止火灾时阀门变形影响性能。E 设备均有减震基、柔性接口，以减少振动传递。 风管及部件安装A 无论进口设备、国产设备在运送就位前应协同业主代表及厂家代表进行开箱验收，检查设备零件与否符合装箱单，并做好三方签认记录，重要检查项目有 外观检查； 出厂合格证； 设备性能阐明； 零配件数量。 各种安装材料应具备出厂合格证明书或质量鉴定文献及产品清单。 检查设备型号、设备基本尺寸及位置应符合设计规定。D 消声器、调节阀设立单独吊架，并避开风口、检机门、测试孔等部位，以免影响系统安装。C 法兰接口垫料：系统及送、排风系统采用厚度为3mm8501密封胶带密封。D 风管与机组两侧采用柔性接头。其长度：机组为150mm；软接管接口应牢固、严密，禁止在软接处变径。E 镀锌风管和法兰联接时，对接应平行、严密、螺栓紧固且螺栓露出长度适当一致，同一管段法兰螺母在同一侧。F 风管在穿越墙体、楼板时，四周缝隙用防火柔性材料密实填充。G 风管与配件可拆卸接口及调节机构，不得装设在墙或楼板内。H 安装调节阀时，应先对其外观质量和动作灵活性与可靠性进行检查，确认合格后再进行安装，安装调节阀、蝶阀等调节配件时，必要注意将操作手柄设立在便于操作部位。I 调节阀安装位置与设计图纸相符。气流方向应与阀体上标志箭头一致。J 风管、风口安装最大容许偏差（表 377）。 风管及支、托架防腐A 防腐：金属支、吊、托架等非防腐件需刷防锈底漆、色漆各二道，颜色由业主选定。明装非保湿管道在表面除锈扣，刷底漆两遍，干燥扣再刷银粉或耐热色漆两遍。3. 冷却水及冷冻水系统重要施工办法及技术办法F 管道安装规范： 所有管道均采用碳素无缝钢管。 管道支吊架最大跨距，不超过规范原则给出数值： 管道联接：碳素无缝钢管采用焊接； 水管安装前必要清除管内污垢、杂物以免日后堵塞设备。焊接无缝钢管安装前，在表面除锈后，刷防锈底漆二道。 所有水平或垂直水管，依照现场状况，设立固定或活动支、吊或托架，其构造形式和设立位置在保证牢固、可靠原则下选定，详见国标88R420。水管支、吊或托架应设立于保温层外部，并在支、吊、托架与管道间镶以垫木，同步，应避免在法兰、测量孔、调节阀等零件处设立支吊托架。 冷却水管尽量取较大坡度，坡向排水口。最小坡度不得不大于0.008，事故油管按规定放坡。 管道过伸缩缝处设不锈钢波纹伸缩节，长度800 mm。F 重要材料、设备控制规定： 各种管材、型钢及各种阀部件在进场后认真检查，必要符合国家或部颁原则，管材。型钢应有出厂材质证明，阀部件应有产品合格证。任何材料在使用前，必要报发包方或发包方委托代理人签字承认。 设备开箱检查：建设单位和设备供应部门共同参加，开箱前检查包装外观有无损坏和受潮，开箱后认真检查设备名称、规格、型号与否与图纸相符，阐明书、合格证与否齐全：按装箱清单和设备技术文献，检查主机附件、专用工具与否齐全；设备表面有元缺陷、损坏。锈蚀、受潮等现象；将检查成果做好记录，参加检查人员签字盖章，作为交接资料和设备技术档案根据。 所有钢管在使用前应做外观检查，不得有凹陷、裂纹、缩孔、夹渣、磨损、锈蚀等现象，有缺陷钢管不容许使用，管壁厚度偏差应满足规范规定。 钢管在安装前，管壁内、外表面应仔细清理，除去铁锈和污物，呈钞票属光泽，再按设计及规范规定做防腐解决。F 套管安装： 管道穿墙壁或楼板，应设立钢制套管。依照所穿建筑物厚度及管径尺寸拟定套管规格、长度，套管内径应不不大于管道外径 30mm； 安装保温水管，其套管内径应满足必要保温层厚度。安装在楼板内套管，其顶部应高出地面50rum，底部应与饰面相平，套管与管道之间用非燃性保温材料填实；穿过厕所、厨房等潮湿房间管道，套管与管道之间用油麻填实。F 型钢支、吊架安装： 水管支吊架做法按图集。冷冻水供回水管敷设在金属支架时，应设有防腐解决木垫板，其厚度应与保温层相似。 在直段管廊内，按设计图纸和规范规定，测定好吊卡位置和标高，找好坡度，将预制好M型钢吊架用膨胀螺栓固定在楼板、墙面或混凝土梁上，所有金属管道支架都做防腐解决。F 管道安装施工办法： 管材及管道连接方式：管道采用无缝钢管，焊接或焊接法兰连接；水管与设备连接处采用不锈钢软接头，法兰衬垫使用2mm厚石棉制品。 管道焊接工艺：管道焊缝不得埋于墙内或不便于维修地方，焊缝修补次数不得超过两次，否则应更换管重焊。管道焊接位置应符合下列规定：直管段两环缝间距不不大于 100mm；焊缝距弯管起弯点不得不大于 100mm，阻不不大于管道外径；环焊缝距支、吊架净距不不大于 50mm。 对焊工规定：由于空调冷冻管道是承压管道，见参见此项工作焊工应具备劳动局颁发焊工证。 焊接办法：氧一乙炔焊：普通合用于外径不大于或等于57毫米，壁厚不大于35毫米碳素钢管道焊接。手工电弧焊焊接接头型式：管道对接坡口型式V型，母材内焊接材料E4303（结422） 焊前准备工作：管道安装点固前应将坡口内外表面（不不不大于10mm范畴内）油锈垢等污物清理干净。检查管道有无裂纹、夹层、锈蚀等缺陷。电焊条使用前要按焊条阐明书规定烘干。 点固所使用焊条要和正式焊接时选用同样，电流可提高10，一定要焊透。 施焊现场，要有防雨、防风、防寒办法，管子焊接时一端必要堵死，以防穿堂风引起焊接缺陷。 对接管道坡口型式及间隙（表379） 焊接工艺参数（表3-80） 管径不不大于 219mm，管壁不不大于 6mm时，每层焊缝厚度应是焊条直径 0 81 2倍，每层厚度不适当不不大于4mm。 管子对口中心线偏差容许限度：管子直径不大于 100mm时，管子对口中心线偏机得不不大于lmm；管子直径不不大于100mm时，管子对口中心线偏差不得不不大于2mm。管道对接时错日不不不大于 lmm，错口总长度不超过周长110，并保证同心度。点固焊点数量要依照管径大小考虑，焊点不应过大，也不适当过厚，点焊点应和坡口圆滑过渡，不应浮现尖角沟槽，以免影响焊接质量，整个焊口完毕后，焊道应平整圆滑，焊缝加强高度及焊缝加强宽度应保持一致，并符合设计图纸规定。 焊缝加强面高度和宽度（表3sl） 法兰双面焊接规定：法兰与管道焊接时，应将法兰内外焊接。 注意：法兰内侧焊接不得凸出法兰密封面。F 水系统部件： 各种阀门在安装前应拆开清洗，并经试压不漏后方为合格。阀门工作压力为1.OMPa。 管道零件、管道压力表安装按图。F 管道防腐： 所有水管安装完毕后，按照标书和设备设计规定，埋地管道刷冷底子漆及沥青漆，按功能用途不同涂上颜色加以区别，并用箭头标明管内水流方向。F 管道试压： 管道系统实验前应具备如下条件： 管道系统施工安装符合设计规定和规范规定。 支、吊架安装完毕。 焊接工作结束，并经检查合格，焊缝等应检查部位未经刷漆、保温。 管道位置、标高、坡度、坡向等经复查合格，实验用暂时加固办法经检查确认安全可靠。 实验用压力表经校验合格，井做好标记，精度不低于1.5级，表满刻度值为最大被测压力回1.52倍，实验压力表不少于2块。 试压前，应将不能参加试压设备、仪表及安全阀等管道附件加以隔离。 暗装管道在隐蔽前做好单项水压实验。冷却水系统实验压力（l25倍工作压力）均为按设计规定，试压规定在水压稳定 10min后压降不不不大于 002MPa为合格，水压实验时放净空气，布满水后进行加压，压力升到规定规定期停止加压，进行检查，如各接口和阀门均无渗漏，持续到规定期间，观测其压力下降在容许范畴内，告知关于人员验收，办理交接手续。然后把水泄净，被破损镀锌层和外露丝扣处做防腐解决，再进行隐蔽工作。 试压泵普通设在首层或室外管道人口处。 试压前将预留口堵严，关闭人口总阀门和所有泄水阀门及低处放风阀门，打开各分路及主管阀门和系统最高处放风阀门。 打开水源阀门往系统内充水，水满后将阀门关闭。 试压完毕拆除试压泵和水源，泄净管道系统内水。 试压过程中如遇泄漏，不得待压修理，焊缝渗漏必要铲掉重焊，缺陷修复后应重新试压。F 管道系统冲洗： 管道和设备冲洗、排污程序：管道冲洗、排污：管道系统安装完毕，在与末端设备联接前，进出水管应进行分段、层、分区清洗，打开系统最低点排污阀排清管网内存水，管网须重复排法多次直至无脏物排出为止。整个系统安装完毕，在加水之前，将所有设备进出水阀门关闭，打开所有旁通阀门，系统加满水后开动冷冻、冷却水泵进行管道清洗，运营一段时间后，清除滤污器内杂物，管网重复排污多次，关闭管网旁通阀，打开所有设备进出阀门进行系统充水。 管道冲洗进水口及排水口选取恰当位置，并能保证将管道系统内杂物冲洗干净，冲洗管接至排水井或排水沟内，截面积不不大于被冲洗管道截面 60。 冲洗时以系统内也许达到最大压力和流量进行，直到流出水无污物为止（用白色滤纸进行检查）。 冲洗环节：关闭设备阀门，打开冲洗阀，启动循环水泵运营四小时以上，除去过滤器内污物，换清水启动各设备阀门再循环运营放水检查，至排水干净为合格，方可进行试运转。F 防腐与保温 无缝钢管、焊接钢管、管件、支吊架、水箱等表面除铁锈、焊渣、毛刺、油污等，并在系统试压合格后涂防锈漆。非镀锌管道应在涂漆迈进行表面防锈去污，非保温管道刷铁红防锈漆一道，调合漆两道，保温管道刷防锈漆两道，埋地管道刷冷底子漆及沥青漆，镀锌钢管对镀锌表面缺损处涂防锈漆。4. 设备安装方案F 设备开箱点件 进口设备和国产设备在运送就位前必要进行开箱验收，协同业主代表检查外观有无一次搬运导致损伤，有无保管不善导致锈蚀及进水问题，检查设备零部件与否符合装箱单，并做好三方签认记录。重要检查项目有： 外观检查； 出厂合格证； 设备性能阐明； 零部件数量。F 设备安装准备： 设备就位，找正和找平； 设备基本尺寸，位置待质量规定，应符合钢筋混凝土工程施工及验收规范GBJ10-65（修正本）规定 按施工图并根据关于建筑物轴线，边沿标高线放出安装基准线， 平面位置安装基准线对基本实际轴线距离容许偏差为20mm 设备就位前，必要将设备座油污、泥土等脏物和平共处脚螺栓孔中杂物除去，灌浆处基本或地坪应凿成麻面，被油沾污混凝土凿除，以保灌浆质量， 设备上定位基本面、线或点对基准线平面位置和标高容许偏差应符合表规定：项目项目容许偏差平面位置标高1与其他设备无机械上联系1020 -102与其他设备有机械上联系21 设备找正和找平测点，普通应在下列部位中选取： 设备重要工作面，支承滑动部件导向面，保持转动部件导向面或轴线，部件上加工精度较高表面，设备上应为水平铅垂重要轮廓面，持续运送设备和金属构造上测点宜选在可调节部位，两测点间距不适当不不大于6mm. 吊装 起吊设备应使用设备上吊环或者用钢丝绳将设备壳体捆住后进行起吊，不得用设备外壳上连管法兰或人孔， 正式起吊前要进试吊，试吊时要防止设备摇晃摆动， 吊装要按规定方向及角度进行，做到进入楼层后，设备在搬运，就位途中不致有大位置变动， 吊装时不要使安装设备基本地脚螺栓以及周边机器构造受到损伤变形。 安装 安
