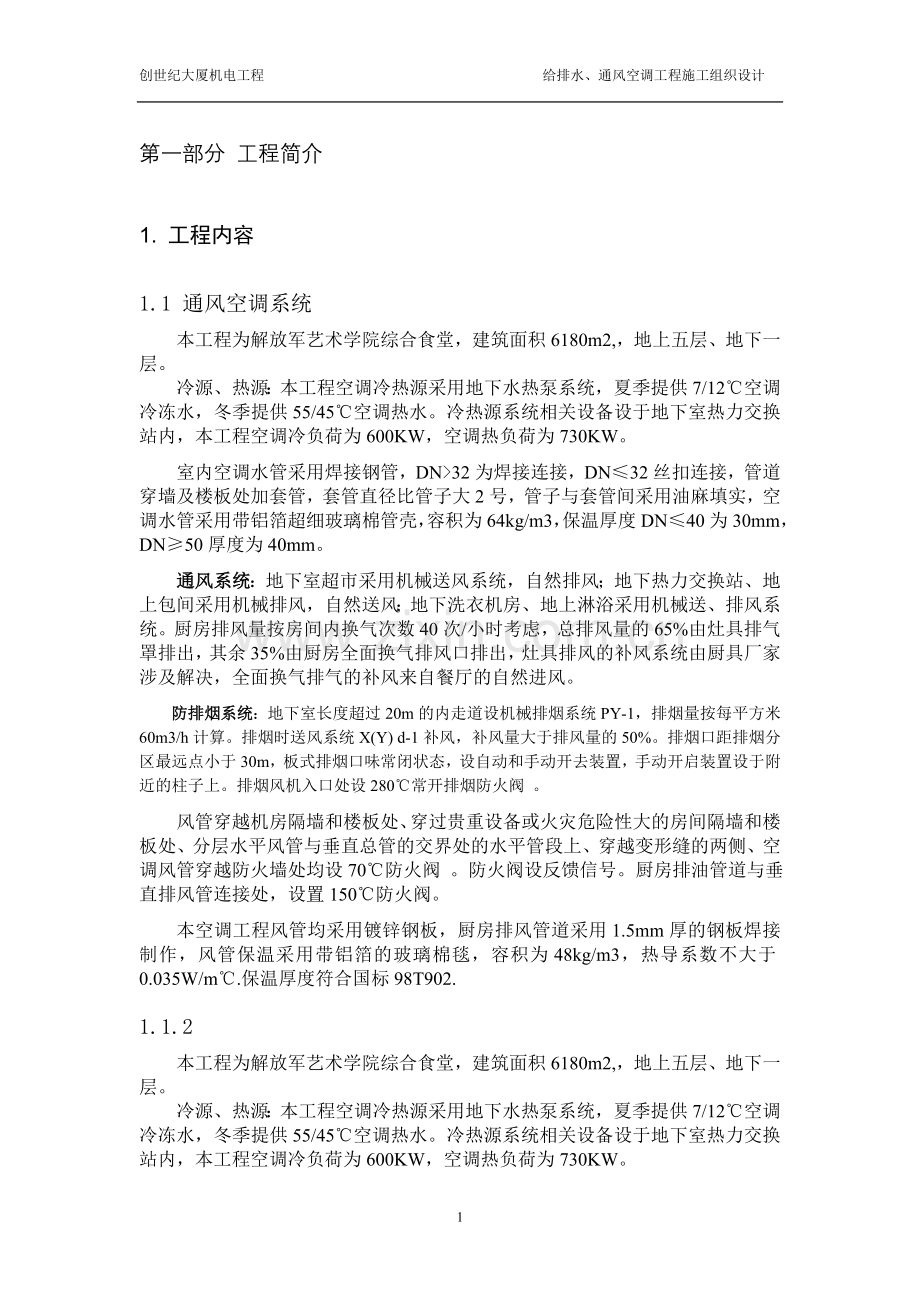

创世纪大厦机电工程 给排水、通风空调工程施工组织设计 第一部分 工程简介1. 工程内容1.1 通风空调系统本工程为解放军艺术学院综合食堂，建筑面积6180m2,，地上五层、地下一层。冷源、热源：本工程空调冷热源采用地下水热泵系统，夏季提供7/12空调冷冻水，冬季提供55/45空调热水。冷热源系统相关设备设于地下室热力交换站内，本工程空调冷负荷为600KW，空调热负荷为730KW。室内空调水管采用焊接钢管，DN32为焊接连接，DN32丝扣连接，管道穿墙及楼板处加套管，套管直径比管子大2号，管子与套管间采用油麻填实，空调水管采用带铝箔超细玻璃棉管壳，容积为64kg/m3，保温厚度DN40为30mm，DN50厚度为40mm。通风系统：地下室超市采用机械送风系统，自然排风；地下热力交换站、地上包间采用机械排风，自然送风；地下洗衣机房、地上淋浴采用机械送、排风系统。厨房排风量按房间内换气次数40次/小时考虑，总排风量的65%由灶具排气罩排出，其余35%由厨房全面换气排风口排出，灶具排风的补风系统由厨具厂家涉及解决，全面换气排气的补风来自餐厅的自然进风。防排烟系统：地下室长度超过20m的内走道设机械排烟系统PY-1，排烟量按每平方米60m3/h计算。排烟时送风系统X(Y) d-1补风，补风量大于排风量的50%。排烟口距排烟分区最远点小于30m，板式排烟口味常闭状态，设自动和手动开去装置，手动开启装置设于附近的柱子上。排烟风机入口处设280常开排烟防火阀 。风管穿越机房隔墙和楼板处、穿过贵重设备或火灾危险性大的房间隔墙和楼板处、分层水平风管与垂直总管的交界处的水平管段上、穿越变形缝的两侧、空调风管穿越防火墙处均设70防火阀 。防火阀设反馈信号。厨房排油管道与垂直排风管连接处，设置150防火阀。本空调工程风管均采用镀锌钢板，厨房排风管道采用1.5mm厚的钢板焊接制作，风管保温采用带铝箔的玻璃棉毯，容积为48kg/m3，热导系数不大于0.035W/m.保温厚度符合国标98T902.1.1.2本工程为解放军艺术学院综合食堂，建筑面积6180m2,，地上五层、地下一层。冷源、热源：本工程空调冷热源采用地下水热泵系统，夏季提供7/12空调冷冻水，冬季提供55/45空调热水。冷热源系统相关设备设于地下室热力交换站内，本工程空调冷负荷为600KW，空调热负荷为730KW。通风系统：地下室超市采用机械送风系统，自然排风；地下热力交换站、地上包间采用机械排风，自然送风；地下洗衣机房、地上淋浴采用机械送、排风系统。厨房排风量按房间内换气次数40次/小时考虑，总排风量的65%由灶具排气罩排出，其余35%由厨房全面换气排风口排出，灶具排风的补风系统由厨具厂家涉及解决，全面换气排气的补风来自餐厅的自然进风。防排烟系统：地下室长度超过20m的内走道设机械排烟系统PY-1，排烟量按每平方米60m3/h计算。排烟时送风系统X(Y) d-1补风，补风量大于排风量的50%。排烟口距排烟分区最远点小于30m，板式排烟口味常闭状态，设自动和手动开去装置，手动开启装置设于附近的柱子上。排烟风机入口处设280常开排烟防火阀 。 风管穿越机房隔墙和楼板处、穿过贵重设备或火灾危险性大的房间隔墙和楼板处、分层水平风管与垂直总管的交界处的水平管段上、穿越变形缝的两侧、空调风管穿越防火墙处均设70防火阀 。防火阀设反馈信号。厨房排油管道与垂直排风管连接处，设置150防火阀 。2. 编制依据2.1通风、空调工程2.2.1建筑给水及采暖工程施工质量验收规范 GB50242-20022.2.2通风与空调工程施工质量验收规范 GB50243-20022.2.3工业金属管道工程施工及验收规范 GB50235-972.2.4机械设备安装工程施工及验收规范通用规范 GB50231-982.2.5压缩机、风机、泵安装工程施工及验收规范 GB50275-982.2.6建筑设备施工安装通用图集暖气工程 91SB12.2.7建筑设备施工安装通用图集给水工程 91SB32.2.8建筑设备施工安装通用图集通风与空调工程 91SB62.2.9建筑安装分项工程施工工艺规程(第三分册) DBJ01-26-962.2.10采暖通风与空气调节设计规范 GB50019-20032.2.11民用建筑热工设计规范 GB50176-932.2.12建筑设计防火规范 GBJ16-87 2001版2.2.13业主对本工程的有关意见和要求。3. 安装工程特点本工程是综合楼，由于施工工期短、本楼功能齐全、系统复杂、工艺要求高、质量要求严，决定了我单位必然投入大量的人力、物力及相应水平的技术人员。本工程由于功能设施齐全，工程用料多且复杂，各施工专业间相互配合多，所以工程相互间协调量也多。4. 工程质量目标按照建设单位质量要求，质量目标为合格工程，我公司以优良为目标建立质量保证体系、制定质量保证措施，确保达到质量目标。我公司如有幸承担本工程各项目的施工任务，将按照公司已获得ISO-9002质量保证体系认证的要求，对工程的投标、施工管理、竣工交付使用及服务，进行全过程的质量管理和控制。严格恪守本公司的质量方针即：“安用户之心，装优良工程”。在工程的施工中，实现一流的服务和一流的管理，本着干一个工程，交一方朋友的宗旨，服务一方群众，切实在创世纪工程中创出精品。第二部分 施工组织1. 施工力量准备本工程工作量大、技术复杂，与土建交叉作业及配合土建施工作业时间长，安装高峰期短，仅三-四个月。为了加强全面管理，公司委派项目领导班子为全权代表，在施工现场进行综合管理和统一指挥，各专业各有专业技术负责人。施工人员、质量安全管理人员常驻现场，形成强有力的领导机构。项目经理：施炳林项目组织机构如下图：执行经理：汤德冲 管道专业袁冈质量检验季陈超兵设备安装郁健兵通风专业陈达各 施 工 班 组管道、通风各专业各有一名专业施工技术人员负责作施工准备，当安装进入高峰时管道、电气、弱电、通风等专业施工人员各配备两名助手，分片分系统负责管理工作。施工现场，安装工程用电设备总共计600kw，主要设备由电焊机、套丝机、水泵、无齿机、试压泵、风泵、卷扬机和各种小型电动工具、现场照明设施等。为适应工程特点，应按机具计划提前购买施工机械和专用设备。材料供应组应按材料核算员提供的材料计划，经建设方、监理方认可核定后，提前做好材料进场准备工作，保证及时供应合格的材料。2. 施工技术准备工程施工图是施工的主要依据，平面图上表明了管道部件及附属机构在建筑物内的平面坐标，剖面图表示了其安装标高尺寸，施工时两者应互相对照，施工图的设计说明包含了工程性质、规模、服务对象和系统的工作原理、系统的设计参数、系统的划分和组成、施工质量和特殊施工方法，因此施工前应认真熟悉工程施工图，并对以上问题作到心中有数，并及时处理好电气、弱电、管道、通风空调各专业的协调工作。施工前参加由设计单位、建设单位、监理单位、施工单位联合组织的图纸交底，从施工操作的可行性、方便性、安全性提出意见和建议，并接受设计单位技术交底、办理图纸变更手续。由施工技术人员根据设计图纸、施工方案、施工验收规范、质量评定标准向上岗人员进行安装技术交底和安全技术交底并办理有关手续。应按设计要求和创世纪工程技术标准选用国标、院标、图集和其他技术资料，同时对于设备及配件的生产厂家“产品说明书”中的型号规格、尺寸进行核对。参照各专业安装施工图，了解电气施工、弱电施工、空调施工、消防施工中的管道走向，坐标位置之间的交叉配合等是否有冲突，应综合校核，在各类管道密集处应绘出管线平面综合布线图。依据ISO9001质量管理和ISO14001环境安全管理标准，标准编制工程项目质量计划，确定关键工序、特殊工序并编制作业指导书。收集已建工程质量通病信息，明确施工重点与难点，设置质量管理点，制定相应的质量保证措施。做好施工图预算，提出准确的材料计划。做好特殊作业人员的验证和培训工作。4
