高低温档专练.doc

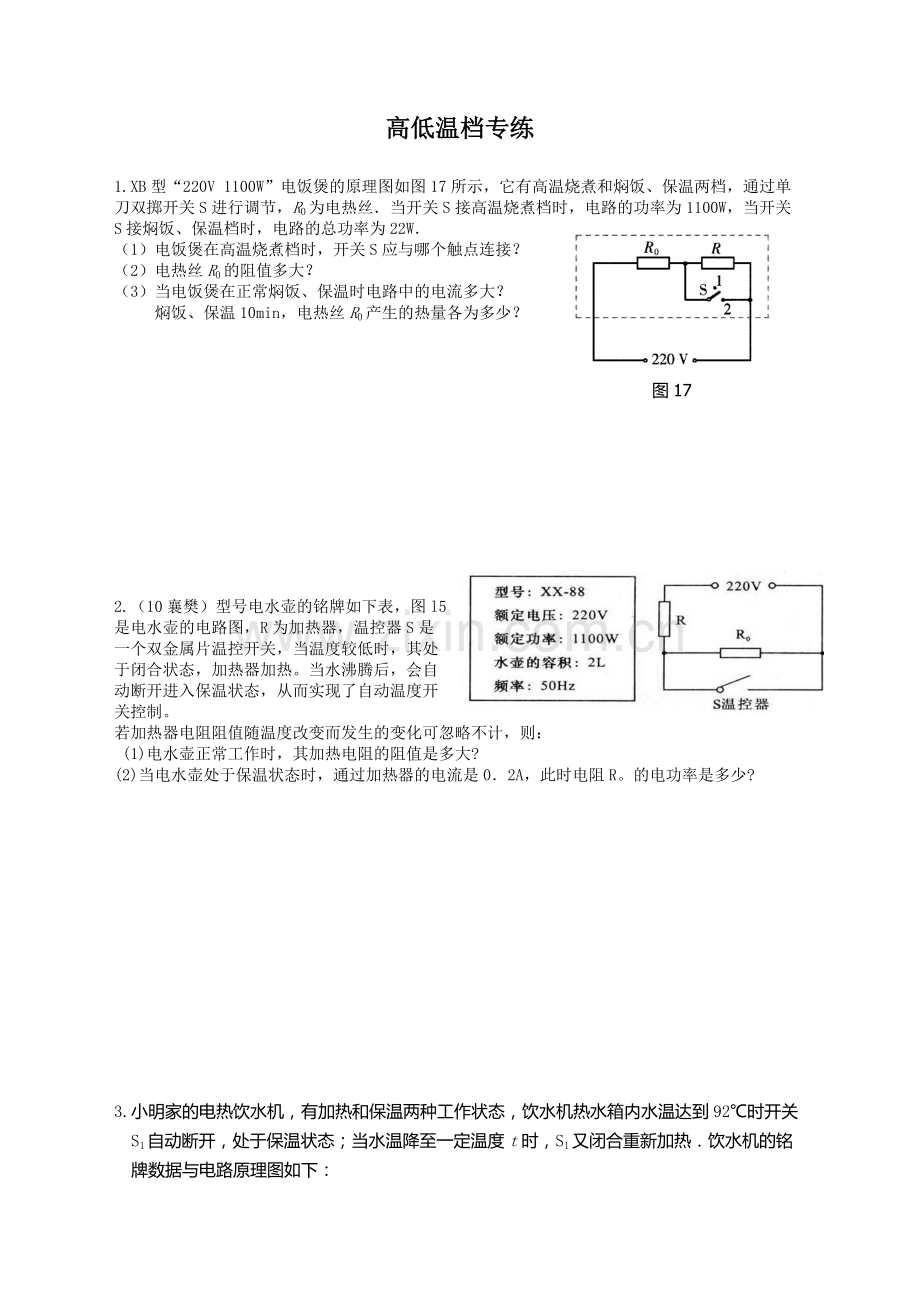

高低温档专练图171.XB型“220V 1100W”电饭煲的原理图如图17所示，它有高温烧煮和焖饭、保温两档，通过单刀双掷开关S进行调节，R0为电热丝当开关S接高温烧煮档时，电路的功率为1100W，当开关S接焖饭、保温档时，电路的总功率为22W（1）电饭煲在高温烧煮档时，开关S应与哪个触点连接？（2）电热丝R0的阻值多大？（3）当电饭煲在正常焖饭、保温时电路中的电流多大？焖饭、保温10min，电热丝R0产生的热量各为多少？2.（10襄樊）型号电水壶的铭牌如下表，图l5是电水壶的电路图，R为加热器，温控器S是一个双金属片温控开关，当温度较低时，其处于闭合状态，加热器加热。当水沸腾后，会自动断开进入保温状态，从而实现了自动温度开关控制。若加热器电阻阻值随温度改变而发生的变化可忽略不计，则： (1)电水壶正常工作时，其加热电阻的阻值是多大?(2)当电水壶处于保温状态时，通过加热器的电流是02A，此时电阻R。的电功率是多少?3.小明家的电热饮水机，有加热和保温两种工作状态，饮水机热水箱内水温达到92时开关S1自动断开，处于保温状态；当水温降至一定温度t时，S1又闭合重新加热饮水机的铭牌数据与电路原理图如下：热水箱水量额定电压加热时功率保温时功率2kg220V440W40W220VSR1S1R2求电阻R1的阻值；求正常加热时通过饮水机的电流；在无人取水情况下，饮水机重新加热一次的时间为5min加热一次消耗的电能是多少？(4)求R2 的阻值4.电吹风的简化电路图如图9所示，R1、R2是发热电阻丝，M是电动机。开关S1闭合后，S2接l、2时吹冷风，通过电动机的电流为O.1A；S2接2、3时吹温风，R1的阻值为110。S2接3、4时吹热风，电吹风的总功率为1100W。电源电压为220V。试求：(1)吹冷风时，电动机的功率是多少? (2)吹温风时，通过R1的电流是多少?(3)吹热风时，R2的电阻是多少?(结果保留小数点后两位)5小明家买了一台电烤箱，有低、中、高三个档位的发热功率。 图是其内部简化电路图，开关S1可分别与触点a、b接触。 已知：R1=48.4，R2=96 .8，电源电压保持不变。请分析和解答以下问题：(1)当开关S1置于b端、S2断开时，电烤箱处于什么档位?简述理由。(2)电烤箱在中档位工作时，消耗的电功率是多少?(3)电烤箱在高档位工作时，对食物加热6min，消耗的电能为多少?频率50Hz额定功率高档880中档低档6.（2010年广东茂名）如图11所示是小明家电饭煲铭牌，有额定功率高、中、低三档，但中、低档已模糊不清。从说明书中的电路图可知，内部有两根电阻丝，每根电阻丝的阻值均为110(设电阻丝阻值恒定不变)，中档是一根电阻丝接入电路，低档是两根电阻丝串联接入电路。把电饭煲接在正常的家庭电路中使用。求：(1)当电饭煲使用中档时，通过它的电流是多少?(2)当电饭煲使用低档时，它消耗的电功率多大?(3)若使用高档，电饭煲正常工作20min，消耗的电能是多少?7、（2013柳州）学习了电学知识后，小亮研究家中具有保温功能的电饭锅，画如电饭锅的电路原理图如图l6所示，电饭锅的铭牌上部分内容如下表。 (1)R1、R2中哪个是加热电阻?要使电饭锅加热，开关S闭合还是断开? (2)电饭锅正常加热时，电路的电流是多大? (3)电路中电阻R1、R2的阻值各是多大?保温时，R1、R2产生的电热之比是多少?8、（2013锦州）某学校食堂有一个电水壶的铭牌如表所示如图是电水壶的电路图，R为加热器，当温度较低时，温控开关S处于闭合状态，加热器加热当水沸腾后，会自动断开进入保温状态从而实现了自动温度开关控制若加热器电阻阻值不随温度变化而改变，且此时的大气压为1标准大气压则：额定电压220V额定功率4400W水壶装水质量10kg频率50Hz（1）电水壶正常工作时，其加热电阻的阻值是多大？（2）若电水壶产生的热量全部被水吸收，现将一满壶23的水在标准大气压下烧开需要多长时间？水的比热容C=4.2103J/（kg）（3）当电水壶处于保温状态时，通过加热器的电流是1A，此时电阻R0的电功率是多少？9、（2013泰州）图16所示是一种电热水龙头，图17是它的电路简图。旋转手柄可使扇形开关S同时接触两个相邻触点，从而控制流出的水为冷水、温水或热水。已知R1、R2是电热丝，R2=55，温水档的电功率是2.2kw。试回答或求解下列问题：图16图17（1）S旋到_位置时，水龙头流出温水；S旋到_位置时，水龙头流出热水。（选填“1”、“2”或“3”）（2）电热丝R1的阻值是多大？（3）S旋到热水档时，电路中的总电流是多大？
