proe手压阀设计项目说明指导书.doc

上传人:天**** 文档编号:2658111 上传时间:2024-06-03 格式:DOC 页数:21 大小:1.43MB
下载 相关 举报
proe手压阀设计项目说明指导书.doc_第1页
第1页 / 共21页
proe手压阀设计项目说明指导书.doc_第2页
第2页 / 共21页
proe手压阀设计项目说明指导书.doc_第3页
第3页 / 共21页
proe手压阀设计项目说明指导书.doc_第4页
第4页 / 共21页
proe手压阀设计项目说明指导书.doc_第5页
第5页 / 共21页
点击查看更多>>
资源描述

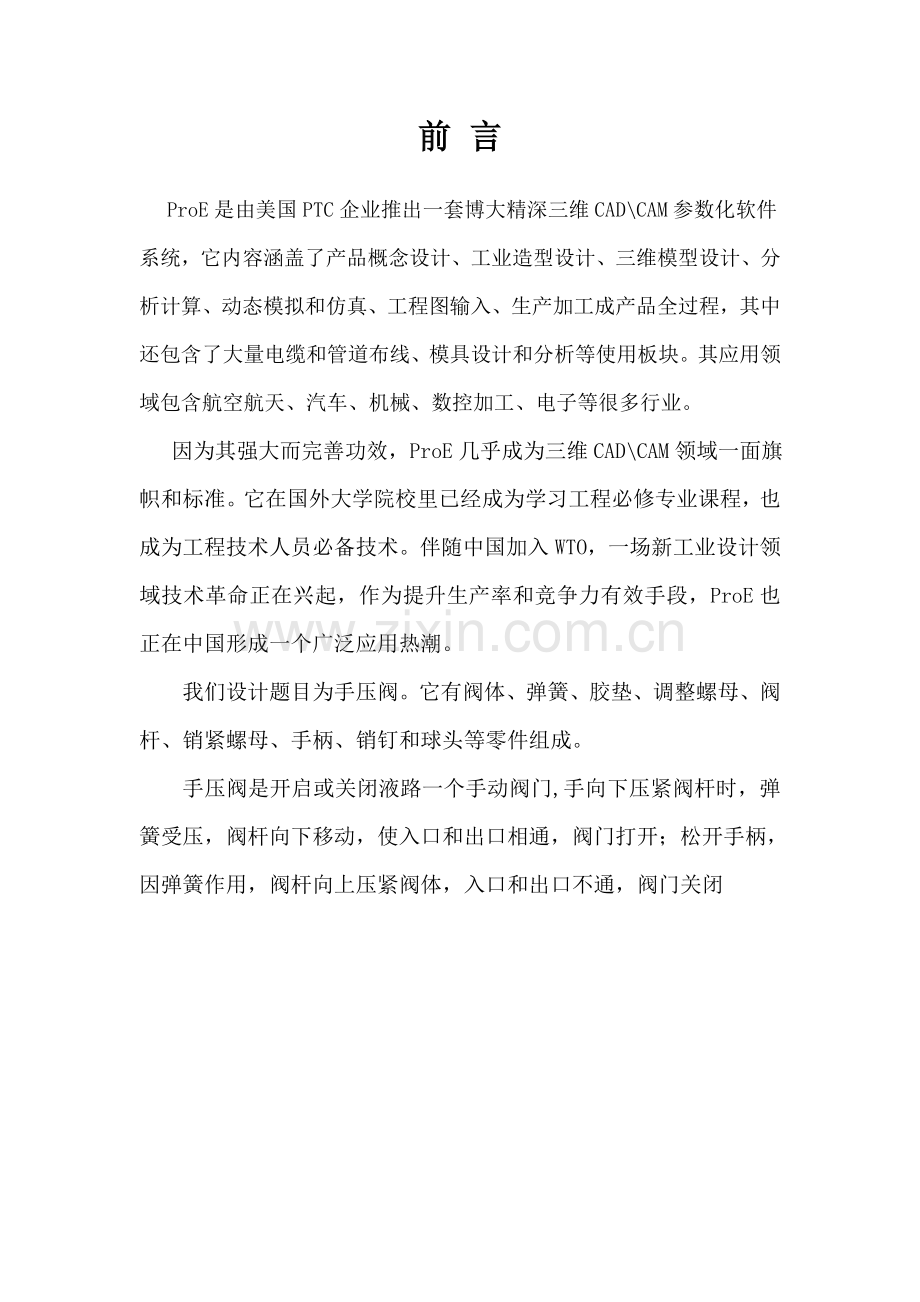

1、目 录前 言- 1 -1、手动阀零部件材料分析:- 2 -1.1、以综协力学性能为主时选材- 2 -1.2、以疲惫强度为主时选材- 2 -1.3、以磨损为主时选材- 3 -2 、零件设计- 3 -2.1 、调整螺母设计- 3 -2.2、 阀体设计- 5 -2.3 、手压阀手柄设计- 9 -2.4、 手柄设计表示分析- 11 -3 、装配- 12 -3. 1、零件清单- 12 -3.2、装配图- 15 -3.3 爆炸图- 15 -3.4 装配注意事项- 16 -4力学分析结果- 16 -5对销钉进行CAM仿真加工- 17 -6、个人总结- 20 -7、附录- 21 -前 言ProE是由美国PTC

2、企业推出一套博大精深三维CADCAM参数化软件系统,它内容涵盖了产品概念设计、工业造型设计、三维模型设计、分析计算、动态模拟和仿真、工程图输入、生产加工成产品全过程,其中还包含了大量电缆和管道布线、模具设计和分析等使用板块。其应用领域包含航空航天、汽车、机械、数控加工、电子等很多行业。 因为其强大而完善功效,ProE几乎成为三维CADCAM领域一面旗帜和标准。它在国外大学院校里已经成为学习工程必修专业课程,也成为工程技术人员必备技术。伴随中国加入WTO,一场新工业设计领域技术革命正在兴起,作为提升生产率和竞争力有效手段,ProE也正在中国形成一个广泛应用热潮。我们设计题目为手压阀。它有阀体、弹

3、簧、胶垫、调整螺母、阀杆、销紧螺母、手柄、销钉和球头等零件组成。手压阀是开启或关闭液路一个手动阀门,手向下压紧阀杆时,弹簧受压,阀杆向下移动,使入口和出口相通,阀门打开;松开手柄,因弹簧作用,阀杆向上压紧阀体,入口和出口不通,阀门关闭1、手动阀零部件材料分析:1.1、以综协力学性能为主时选材在机器制造业中,相当机械零件,如轴类,杆类。工作时受到不一样程度载荷和工作环境制约,要求零件含有较高强度和良好塑性。所以依据零件受力情况大小,选择中碳钢或合金钢材料(如 45 号钢、40Cr 钢等),并进行正火或调质处理满足使用需求。零件受力越大,零件选择材料综协力 学性能也应越高。1.2、以疲惫强度为主时

4、选材交变载荷作用下零件轻易出现疲惫破坏,同时应力集中也是造成零件疲惫破坏关键零件,如发动机曲轴、轴承、齿轮等零件,应选择疲惫强度高材料制作,并合理设计结构形状,制订正确加工工艺来降低应力集中。1.3、以磨损为主时选材(1)在工作条件下,磨损较大,受力小零件,如多种量具,钻套等,选 用高碳钢或高碳合金钢,进行淬火,低温回火来取得高硬度回火马氏体组织,满足耐磨需求。(2)同时承受磨损和交变应力零件,应选适宜表面淬火、渗碳或氮化后钢材进行热处理。手柄要求有较高力学性能,经过观察发觉,手柄是一个硬度高材料,故选择45 号钢作为手柄材料。2 、零件设计2.1 、调整螺母设计调整螺母 CAD图 图2-1调

5、整螺母图2.1.1调整螺母三维造型首先打开ProE程序并点击草图,然后选择X-Y平面,在建模窗口中绘制一个直径为50圆,图2-2 图2-2草绘图 图2-3拉伸图点击完成草绘。然后选择拉伸命令,输入拉伸长度26,结果图2-3 再按下回车就能够得到最终效果图,图2-4 图2-4拉伸实体图 图2-5草绘图选择旋转命令,再选择TOP草绘平面,绘制出图2-5图形选择拉伸命令,在选择RIGHT草绘平面,绘制一个直径为25和一个直径为10圆,再选择命令,输入拉伸长度10,依次选择命令和命令和命令,在塞座底面攻螺纹,螺旋扫描,点击切口选项设置,最终利用拉伸和旋转命令,去除材料得图2-6图2-6最终效果图2.2

6、、 阀体设计2.2.1 阀体二维图(a)主视图 (b)左视图 (c)俯视图图2-7阀体三视图 2.2.2 阀体三维造型下面是用ProE对阀体设计过程首先打开ProE程序并点击草图,然后选择X-Y平面,在建模窗口中绘制图2-8所表示图形 图2-8草绘图 图2-9拉伸图再选择拉伸命令,拉伸长度为105,得图2-9所表示图形 再利用拉伸命令,选择切除材料,得图2-10所表示图形图2-10拉伸实体图再在刚才切除面对面使用拉伸命令,得图2-11所表示图形 2-11拉伸实体图 图2-12草绘图然后选择筋命令,绘制图2-12所表示图形,厚度选择6,最终得图2-13和2-14所表示图形 图2-13加强筋图 图

7、2-14加强筋实体图 再经过拉伸命令得出图2-15所表示图形图2-15拉伸图再经过拉伸命令,得到图2-16所表示图形 图2-16拉伸图 图2-17镜像图然后经过镜像命令得到图2-17所表示图形 再经过孔和倒角命令得到图2-18所表示图形 图2-18打孔图 图2-19拉伸图 再经过拉伸和旋转命令,得到图2-19所表示图形再利用螺旋扫描、切口命令,得到图2-20所表示图形,最终得到阀体完整图图图2-20最终效果图2.3 、手压阀手柄设计下面是用ProE对阀体设计过程首先打开ProE程序并点击草图,然后选择X-Y平面,在建模窗口中绘制图2-21所表示图形 图2-21草绘图 图2-22拉伸图 再利用拉

8、伸命令,厚度为18,得到图2-22所表示图形 再利用拉伸、切除材料得到图2-23所表示图形 图2-23拉伸图 图2-24草绘图再绘制出图2-24所表示图形,并利用拉伸和切除材料和镜像命令得到图2-25所表示图形图2-25拉伸图选择草绘平面,绘制出图2-26所表示图形 图2-26 草绘图 图2-27拉伸图再经过拉伸命令得出图2-27所表示图形 再次利用拉伸命令得到图2-28所表示图形 图2-28拉伸图 图2-29扫描图再利用螺旋扫描、切口命令得到图2-29所表示图形图2-30最终效果图2.4、 手柄设计表示分析手柄是属于轴类零件,轴类零件是机器中常常碰到经典零件之一。它关键用来支承传动零部件,传

9、输扭矩和承受载荷。轴类零件是旋转体零件,其长度大于直径,通常由同心轴外圆柱面、圆锥面、内孔和螺纹及对应端面所组成。依据结构形状不一样,轴类零件可分为光轴、阶梯轴、空心轴和曲轴等。手柄结构设计是确定螺杆合理外形和全部结构尺寸,为螺杆设计关键步骤。它由螺杆上安装零件类型、尺寸及其位置、零件固定方法,载荷性质、方向、大小及分布情况,轴承类型和尺寸,螺杆毛坯、制造和装配工艺、安装及运输,对螺杆变形等原因相关。可依据螺杆具体要求进行设计,以下是通常轴类零件结构设计标准: 节省材料,减轻重量,尽可能采取等强度外形尺寸或大截面系数截面形状。 易于轴上零件正确定位、稳固、装配、拆卸和调整。 采取多种降低应力集

10、中和提升强度结构方法。 便于加工制造和确保精度。3 、装配3. 1、零件清单编号零件名称材料数量零件效果图工程图001胶垫塑料1002球头塑料1003弹簧铝合金1004阀杆铁1005销钉铝合金1006锁紧螺母铝合金007调节螺母铝合金1008手柄铁1009阀体钢13.2、装配图 图2-1实体装配图 2-2装配图3.3 爆炸图胶垫销钉弹簧阀杆调整螺母箱体螺套销手柄球头图2-3爆炸图3.4 装配注意事项在实体装配中,我们能够利用匹配、对齐、插入、坐标系、相切、线上点、曲面上点、曲面上边、固定、缺省等十个约束命令。在进行装配时,我们能够只用一个约束方法进行零件装配,也能够用多个约束来进行装配。在装配

11、过程中要注意各零件在造型时是否是有是用了缺省命令,而有些却没有使用命令。假如有,那么这两个零件将装配不起来,那就需要把缺省零件改过来,改为不是缺省。在整个装配过程中,阀体采取缺省约束;紧接着装配阀杆,因为阀杆是可动零件,所以采取滑动杆连接;阀杆装配好后进行胶垫和调整螺母和锁紧螺母装配,调整螺母和锁紧螺母应采取刚性连接;在进行手柄装配时,采取销钉连接;最终用销钉和进行固定,专配时采取刚性连接。4力学分析结果打开ProE软件,对打开手柄ProE三维图形,在应用程序中点击Mechanica(M),点击材料选择铁steel,双击,材料分配,单击确定;创建力或力矩载荷,图4-1所表示图4-1手柄受力再点

12、击位移约束,再点击Mechanica分析和研究,点击新建静态分析,单机确定,点击开始运行,一样新建模态分析,并运行,最终导出影片和HTMT汇报,最终完成对手柄结构分析5对销钉进行CAM仿真加工 进入ProE软件,新建装配,装配所要加工零件,单击右建缺省约束,选择自动工件,图51所表示,图5-1自动工件隐藏元件和坐标图标,建立基准坐标系(同选中间两表面和上表面);图5-2所表示,图5-2坐标系建立在步骤中点击操作,NC机床中选择机床,图5-3所表示,图5-3机床选择机床零点在新建坐标系,切削曲面设定为5,再选择切削体积块,拉伸,定义内部草绘,参考长方体四边,选择使用,画长方形,点击确定;图5-4

13、所表示,图5-4切削体积块选择体积块粗加工,设定名称,选择刀具并应用,设定切削进给,步长深度,公差,跨度,许可轮廓坯件,安全距离和主轴转速,点击确定,图5-4刀具选择和图5-5切削进给确实定图5-4刀具选择5-5切削进给确实定鼠标选择体积块,点击完成序列,隐藏体积块,取消毛坯隐藏,点击播放路径,单击编辑,CL数据输出,最终完成输出,单击工具,进行后处理,最终输出G代码。6、个人总结时间飞逝,为期一周proe课程设计已经结束。这次课程设计对我来说可谓是受益匪浅,深入巩固了我理论知识。此次课程设计关键目标是深入使学生了解PRO/E设计思想,提升利用PRO/E基础模块进行机械零件三维建模、装配及仿真能力,深入巩固机械绘图和制图、读图及识图能力,加强学生强主设计能力。经过这次课程设计我感觉我这些能力全部得到了质提升。经过这次课程设计我知道了团体合作关键性,碰到问题要自主寻求处理措施,要努力克服困难,勇于去面对困难。在此期间不仅巩固了以往所学机械制图知识,愈加培养了自己动手能力。培养了自己严谨工作态度。Proe是现今主流CAD/CAM/CAE软件之一,尤其是在中国产品设计领域占据关键位置。所以这次课程设计为我以后工作打下了坚实基础。最终感谢王炳达老师这一周悉心教育。7、附录附录一:零件原始数据附录二:工程图
