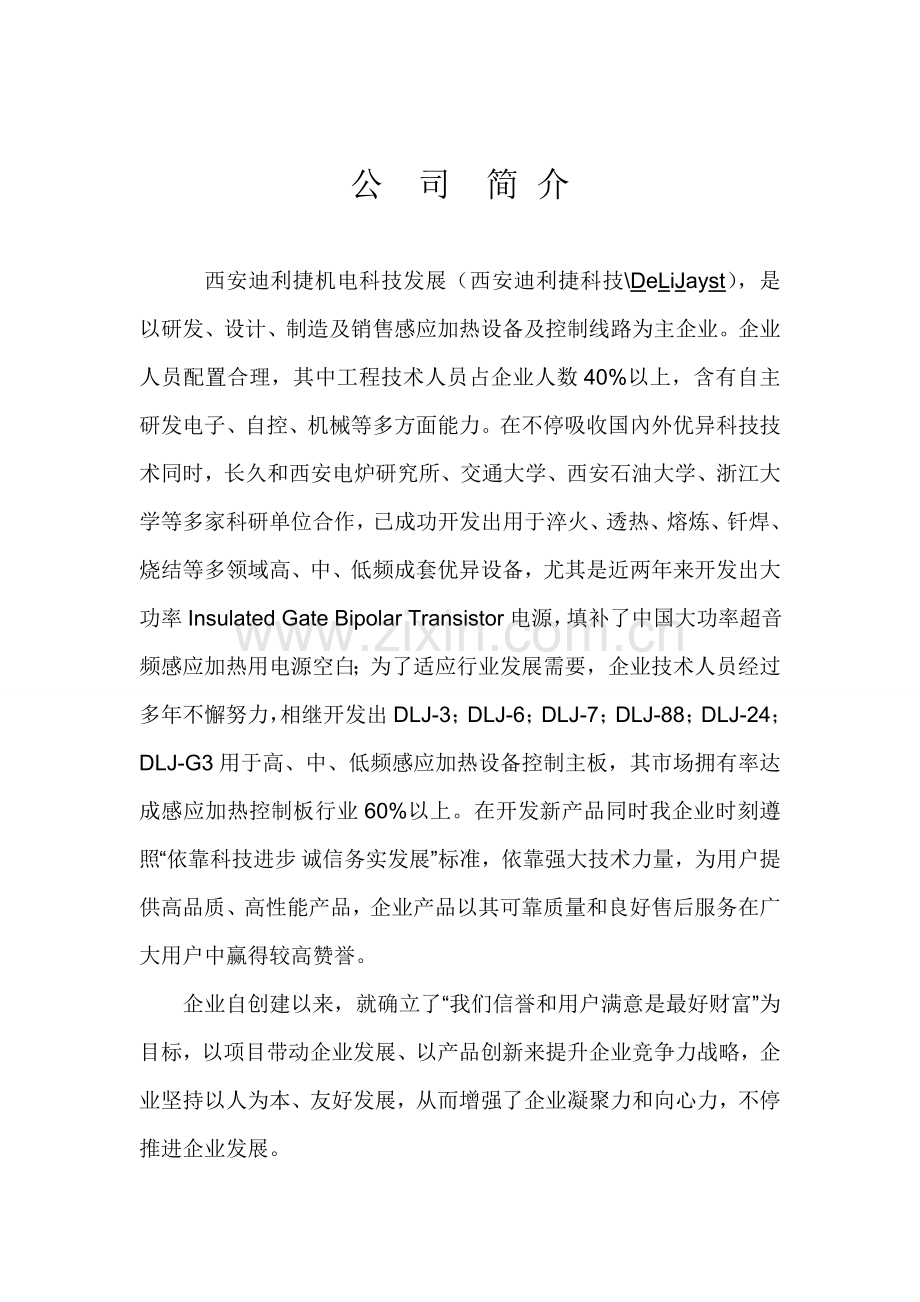

KGPS系列中频固态电源使用说明书西安迪利捷机电科技发展电 话：（办）传 真：网 址：.comE-mail：公 司 简 介西安迪利捷机电科技发展（西安迪利捷科技DeLiJayst），是以研发、设计、制造及销售感应加热设备及控制线路为主企业。企业人员配置合理，其中工程技术人员占企业人数40%以上，含有自主研发电子、自控、机械等多方面能力。在不停吸收国內外优异科技技术同时，长久和西安电炉研究所、交通大学、西安石油大学、浙江大学等多家科研单位合作，已成功开发出用于淬火、透热、熔炼、钎焊、烧结等多领域高、中、低频成套优异设备，尤其是近两年来开发出大功率Insulated Gate Bipolar Transistor电源，填补了中国大功率超音频感应加热用电源空白；为了适应行业发展需要，企业技术人员经过多年不懈努力，相继开发出DLJ-3；DLJ-6；DLJ-7；DLJ-88；DLJ-24；DLJ-G3用于高、中、低频感应加热设备控制主板，其市场拥有率达成感应加热控制板行业60%以上。在开发新产品同时我企业时刻遵照“依靠科技进步 诚信务实发展”标准，依靠强大技术力量，为用户提供高品质、高性能产品，企业产品以其可靠质量和良好售后服务在广大用户中赢得较高赞誉。 企业自创建以来，就确立了“我们信誉和用户满意是最好财富”为目标，以项目带动企业发展、以产品创新来提升企业竞争力战略，企业坚持以人为本、友好发展，从而增强了企业凝聚力和向心力，不停推进企业发展。目录1. 概述（3）2. 技术要求（4）3. 技术数据（5）4. 变频器工作原理（5）5. 调试（12）6. 安装（15）7. 维护和保养（16）8. 操作方法及注意事项（17）9. 控制电路板各故障显示灯（18）一、概述KGPS系列感应加热晶闸管变频装置，是利用晶闸管将三相工频交流电能变换成几百或几千HZ单相交流电能。含有控制方便、效率高、运行可靠、劳动强度低等特点。本装置采取全数字电路控制，扫频开启方法，无需任何中间继电器、同时变压器等配套元件。此线路负载适应能力强，可重载开启，应用于铸钢、合金钢、不锈钢冶炼、真空冶炼、段件加热和钢管弯曲、挤压成型、工件预热、钢件表面淬火、退火等热处理、金属零件焊接、粉末合金、管道防腐、晶体生长等不一样场所。晶闸管变频装置系列型谱，依据不一样用途，以不一样代号表示。KGPS*/ KG晶闸管 P变频器 S冷却方法、S代表水冷*额定输出中频功率（KW）额定输出中频频率（KHZ）二、技术要求1、 产品环境条件：1） 户内安装。2） 环境温度540度。3） 海拔高度不超出1000m。4） 空气中不得含有导电尘埃、酸、盐、腐蚀性及爆炸性气体，相对湿度小于90。5） 垂直安装在无猛烈振动和冲击场所，其倾斜度不得超出5度。2、 冷却水1） 总硬度小于10度。2） 熔解性固体小于300mg/cm。3） PH78.5。4） 导电率小于500us/cm。5） 进水温度535度。6） 出水温度小于55度。7） 进水压力0.10.2Mpa。3电源要求1） 电压波形为正旋波，波形崎变小于5。2） 电网电压波动小于5。三、技术数据额定功率(kW)输入电压(V)输入电流(A)直流电流(A)直流电压（V）中频电压(V)中频频率(Hz)50380851005007505008000100380170200500750500800016038027032050075050080002503804305005007505008000350380600700500750500800050038085010005007505007000750380/6601280/6501500/760500750/125050050001000380/6601700/1000/1200500750/12505002500四、变频器工作原理1主回路工作原理可控硅中频电源基础工作原理（如附图），就是经过一个三相桥式整流电路，把50HZ工频交流电流整流成直流，再经过一个滤波器（直流电抗器）进行滤波，最终经一逆变器将直流变为单相中频电流以供给负载，所以这种逆变器实际上是一只交流直流交流变换器。2控制电路特点及原理DLJ系列中频电压控制板是我企业自主开发研制控制电路，它含有以下特点：l 该控制板适合并联逆变。用于多种金属淬火、熔炼、保温及感应加热电源设备控制。l 控制板为单板全集成化控制板，采取数字触发，含有可靠性高、精度高、调试轻易、继电元件少。l 优异扫频开启方法使操作者无需选择开启电压和开启频率就能实现100成功开启。l 逆变控制参考美国ABB、PILLAR、AJAX企业，日本富士电机等国外优异技术、含有极强抗干扰能力。l 自动跟随负载改变，在运行时含有非故障性自动再开启功效和功率自动调整功效。l 含有理想截流、截压、正确关断时间和逆变控制角，确保设备可靠运行。l 含有完善多级保护系统（水压、缺相、欠压、过流、过压、关断时间、操作连锁等）含有较高变频效率、开启成功率1000HZ及以下95。l 适合控制50KWKW/5008000HZ中频电源。整个控制电路除逆变末級触发电路板外，做成一块印刷电路板结构，从功效上分为整流触发部分、调整器部分、开启演算部分。（具体电路见附图）1) 整流触发工作原理这部分电路包含三相同时、数字触发、末級驱动等电路。触发部分采取是数字触发，含有可靠性高 ，精度高，调试轻易等特点数字触发器特点是用计数（时钟脉冲）措施来实现移相，该数字触发器时钟脉冲振荡器是一个电压控制振荡器，输出脉冲频率受a移相控制电压vk控制，vk降低，则振荡频率升高，而计数器计数量是固定（256），计数器脉冲频率高，意味着计一定脉冲数所需时间短，也即延时时间短，a角小，反之a角大计数器开始计数时刻一样受同时信号控制，在a0时开始计数现假设在某Vk值时，依据压控振荡器控制电压和频率间关系确定输出振荡频率为25KHZ，则在计数到256个脉冲所需时间为（1/25000）25610.2（），相当于约180电角度，该触发器计数清零脉冲在同时电压（线电压）30处，这相当三相全控桥式整流电路30位置，从清零脉冲起，延时10.2mS产生输出触发脉冲，也即靠近于三相桥式整流电路某一相晶闸管a=150位置，假如需要得到正确a=150触发脉冲，能够略徽调整一下电位器W4。显然，有三套相同触发电路，而压控振荡器和VK控制电压为公用，这么在一个周期中产生6个相位差60触发脉冲。数字触发器优点是工作稳定，尤其是用HTL或CMOS数字集成电路，则能够有很强抗干扰能力。IC16A及其周围电路组成电压频率变换器VFC，其输出信号频率随调整器输出电压VK而线性改变。这里W4微调电位器是最低输出频率调整（相当于模拟电路锯齿波幅值调整）。三相同时信号直接由晶闸管门极引线K4、K6、K2从主回路三相进线上取得，由R23、C1、R63、C40、R102、C63进行滤波及移相，再经只光电耦合器进行电位隔离，取得个相位互差度、占空比小于矩形波同时信号（如IC2C、IC2D）输出。IC3、IC8、IC12（）计数器组成三路数字延时器。三相同时信号对计数器进行复位后，对电压频率变换器输出脉冲每计数个脉冲便输出一个延时脉冲，因计数脉冲频率是受VK控制，换句话说，VK控制了延时脉冲。计数器输出脉冲经隔离、微分后，变成窄脉冲，送到后级LM556，它现有同时分频器功效，亦有定输出脉宽功效。输出窄脉冲经电阻合成为双窄脉冲，再经晶体管放大，驱动脉冲变压器输出。具体时序图见附图。）调整器工作原理调整器部分共设有四个调整器：电压调整器、电流调整器、阻抗调整器、逆变角调整器。其中电压调整器、电流调整器、组成常规电流、电压双闭环系统，在开启和运行整个阶段，电流环一直参与工作，而电压环仅工作于运行阶段；另一阻抗调整器，从输入上看，它和电流调整器LT2输入完全是并联关系，区分仅在于阻抗调整器负反馈系数较电流调整器略大，再者就是电流调整器输出控制是整流桥输出直流电压，而阻抗调整器输出控制是中频电压和直流电压百分比关系，即逆变功率因数角。调整器电路工作过程能够分为两种情况：一个是在直流电压没有达成最大值时候，因为阻抗调整器反馈系数大，阻抗调整器给定小于反馈，阻抗调整器便工作于限幅状态，对应为最小逆变角，此时能够认为阻抗器不起作用，系统完全是一个标准电压，电流双闭环系统；另一个情况是直流电压已经达成最大值，是流调整器开发始限幅，不再起作用，电压调整器输出增加，而反馈电流却不改变，对阻抗调整器来说，当反馈电流信号比给定电流略小时，阻抗调整器工作，若负载等效电阻RH继续增大，逆变角亦对应增大，直至最大逆变角。逆变角调整器用于使逆变桥能在某一角稳定工作。中频电压互感器过来中频电压信号由CON2-1和CON2-2输入后，分为两路一路送到逆变部分，另一路经D7-D10整流后，又分为三路，一路送到电压调整器；一路送到过电压保护；一路用于电压闭环自动投入。电压PI调整器由IC13A组成，其输出信号由IC13D进行钳位限幅。IC13C和IC21C组成电压闭环自动投入电路，DIP-3开关用于电压开环调试，内环采取了电流PL调整器进行电流自动调整，控制精度在以上，由主回路交流互感器取得电流信号，从CON2-3、CON2-4、CON2-5输入，经二极管三相整流桥（D11D16）整流后，再分为三路。一路作为电流保护信号，另一路作为电流调整器反馈信号，还有一路作为阻抗调整器反馈信号。由IC17B组成电流PI调整器，然后由IC17A隔离，控制触发电路电压频率变换器VFC。IC17C组成阻抗调整器，它和电流调整器是并列关系。用于控制逆变桥引前角，其作用可间接地达成恒功率因数，DIP1可关掉此调整器。）逆变部分工作原理本电路逆变触发部分，采取是扫频式零压软开启，因为自动调频需要，即使逆变电路采取是自激方法，控制信号也是取自负载端，不过主回路上无需附加开启电路，不需要预充磁或预充电开启过程，所以主回路得以简化，但随之带来问题是控制电路较为复杂。开启过程大致是这么：在逆变开启前，先以一个高于槽路谐振频率它激信号去触发逆变晶闸管，当电路检测到主回路直流电流时，便控制它激信号频率从高向低扫描，当它激信号频率下降到靠近槽路谐振频率时中频电压便建立起来并反馈到自动调频电路控制逆变引前角，使设备进入稳态运行。若一次开启不成功，即自动调频电路没有抓住中频电压信号，此时，它激信号便会一直扫描到最低频段，便进行一次再开启，把它激信号再推到最高频率，从新扫描一次直至开启成功，反复开启周期为0.5秒钟，完成一次开启到满功率运行时间不超出1分种。由CON2-1和CON2-2输入中频电压信号，经变压器隔离送到中频开启电路，由开启电路输出信号经微分后由IC18B和IC20B变成窄脉冲输出，驱动末级MOS晶体管。IC20A组成频率电压变换器FVC，用于驱动频率表。W7用于整定频率表度数，IC18A组成过电压保护震荡器，当逆变桥发生过电压时，震荡器起振，使逆变桥4只晶闸管导通。IC19D为开启失败检测器，其输出控制反复开启电路，IC19A为开启成功检测器，其输出控制中频电压调整器输出限幅电平，即主回路直流电流，W6为逆变它激信号最高频率设定电位器。4）开启演算工作原理过电流保护信号经IC13B倒相后，送到IC5A组成过电流截止触发器，封锁触发脉冲（或拉逆变）；驱动“过流”指示灯和驱动报警继电器。过电流触发器动作后，只有经过复位信号或经过关机后再开机进行“上电复位”，方可再开启。经过W2电位器可整定过流电平。当三相交流输入缺相时，本控制板均能实现保护和指示。其原理是：由、晶闸管阴级（K）分别取A、B、C三相电压信号（经过门级引线），经过光电耦合器隔离送到IC14及IC16进行检测和判别，一旦出现“却相”故障时，除了封锁触发脉冲外，还驱动“缺相”指示灯和报警继电器。为了使控制电路能够更可靠正确运行，控制电路上还设置了开启定时器和控制电源欠压检测保护。在开机瞬间，控制电路工作是不稳定，设置一个3秒钟左右定时器，待定时后，才许可输出触发脉冲，这部分电路由C11、R20等元件组成，若因为某种原因造成控制板上直流供电电压过低，稳压器不能稳压，亦会使控制犯错。设置一个欠压检测电路（由DW4、IC9B等组成），当VCC电压低于12.5V时便封锁触发脉冲，预防不正确触发。自动反复开启电路由IC9A组成。DIP-2开关用于关闭自动反复开启电路。IC5B组成过电压截止触发器，封锁整流桥触发及脉冲（或拉逆变），驱动“过压”指示灯和驱动报警继电器，经过Q9使过电压保护震荡器IC18A起振。过电压触发器动作后，也像过流触发器一样，只有经过复位信号或经过关机后再开机进行“上电复位”，方可再次运行，调整W1微调电位器可整定过压电平。Q7及周围电路组成水压过低延时变换电路，延时时间约8秒。复位开关信号由CON2-6、CON2-7输入，闭合状态为复位暂停。五、调试1.整流部分调试调试前，应该使逆变桥不工作，比如：把平波电抗器一端断开或断开逆变末级输入线，使逆变桥晶闸管无触发脉冲，再在整流桥口接入一个约12KW电阻性负载。电路板上If微调电位器W2顺时针旋至灵敏最高端，（调试过程发生短路时，能够提供过流保护）。主控板DIP开关均拨在ON位置；用示波器做好测量整流输出直流电压波形准备；把面板上“给定”电位器逆时针旋至最小。送上三相供电（能够不分相序），检验是否有缺相报警指示，若有，能够检验进线快速熔断器是否损坏。把面板上“给定”电位器逆时针旋大，直流电压波形应该几乎全放开，再把面板上“给定”电位器逆时针旋至最小，调整控制板上W4微调电位器，使直流电压波形全关闭，移相角约120度。输出直流波形在整个移相范围内应该是连续平滑。把逆变桥接入，使逆变触发脉冲投入，把电路板上Vf微调电位器W1顺时针旋至灵敏最高端，（调试过程中发生逆变过压时，能够提供过压保护）。把面板上“给定”电位器顺时针稍微旋大，这时逆变桥便工作，当出现直通现象时，继续把面板上“给定”电位器顺时针旋至二分之一，此时直流电流表应指示到额定电流25左右，若电流表指示不为额定值25，可调整控制板上W2电流反馈微调电位器，使直流电流表指示到额定输出电流25左右。一旦逆变起振后，直流电流就可靠近额定电流值，正确额定电流整定，要在满负荷运行时才可进行。若把面板上“给定”电位器顺时针稍微旋大，逆变器起振，不出现直通现象，可调整中频电压互感器相位，即把中频电压互感器20V绕组输出线对调一下，就不会起振了。这么整流桥调试就基础完成，能够进行逆变桥调试。2.逆变部分调试1）校准频率表。用示波器测逆变触发脉冲它激频率（它激频率能够经过W6来调整），调整W7微调电位器，使频率表读数和示波器测得相一致。2）启振逆变器，调整控制板上W6微调电位器，使其略高于槽路谐振频率，W3、W5微调电位器旋在中间位置。把面板上“给定”电位器顺时针稍微旋大，这时它激频率开始扫描，逆变桥进入工作状态，当起动成功后，控制板上“P.P”指示灯会熄灭，能够把面板“给定”电位器旋大、旋小反复操作，这么，它激信号也反复作扫频动作，若不起振，可调整中频电压互感器相位，即把中频电压互感器20V绕组输出线对调一下，此步骤调试，亦可使DIP-2和DIP-3开关处于OFF位置，此时加入了反复起动功效，电压环也投入工作。3）逆变起振后，可做整定逆变引前角工作，把DIP-1开关打在OFF位置，调整W5微调电位器，使中频输出电压和直流电压比为1.2左右（若换相重合角较大，可合适增大此百分比值）；再把DIP-1开关打在ON位置调整W3微调电位器，使中频输出电压和直流电压比为1.5左右（或更高）此项调试工作在较低中频输出电压下进行。注意，必需先调1.2倍关系，再调1.5倍关系，不然次序反了，会出现相互牵扯问题。4）下一步能够在轻负荷情况下整定电压外环。主控板上DIP-3开关拨在OFF位置，W1微调电位器顺时针旋至最大，把面板上“给定”电位器顺时针旋至最大，逆时针调整W1微调电位器，使输出中频电压达成额定值，在这项调试中，可见到阻抗器起作用现象，即直流电压不再上升，而中频输出电压却还能继续随“给定”电位器旋大而上升。.过压保护控制电路上已经把过压保护电平固定在额定输出电压1.2倍上，当进行额定电压整定时，过压保护就自动整定好了，若认为1.2倍不适宜，可改变控制板上R13电阻值，增大R13，过压保护电平增高；反之减小。4.额定电流整定在满负荷下，调整控制板上W2电流反馈微调电位器，使直流电流表示到额定值。六、安装1.本装置对安装基础无特殊要求，但安装环境应参考本装置使用条件选择。为便于检修，柜体和周围墙壁应保持1m以上距离，以确保柜门能方便开启。2.本装置三相电源进线分为上进线和下进线两种，中频输出线从柜低电缆沟引出，全部导线接处应保持良好接触。本装置为大功率用电负载，供电电源接线必需确保足够截面积。下表列出参考进线截面积：标称功率理论输入电流最小截面积推荐电缆进线电压100KW170A70 mmVLV375+25380V160KW270A110 mmVLV3120+25380V250KW425A170 mmVLV3185+35380V350KW590A240 mm(VLV3120+25)2380V500KW850A340 mm(VLV3185+35)2380V750KW1280A510 mm(VLV3240+50)2380V750KW650A300 mm(VLV3185+35)2660V1000KW1700A680 mm(VLV3240+50)3380V1000KW1000A400 mm(VLV3240+50)2660V 3.本装置柜内底座有接地螺栓，安装时必需注意良好接地。4.主配电柜水冷系统上水管径直径1.5寸，下水管径直径3寸，均从柜底地沟引入，和分水器相连。5.装置调试，必需和负载一同安装完成方可进行，负载必需合理安装。通常来说，负载和变频器柜连接距离越近越好，最好不超出8m，以降低线路损耗，使负载取得最大功率。七、维护和保养晶闸管变频装置和中频发动机组比较，有耗电省，无噪声，调整方便等很多优点，不过，因为半导体器件过载能力较差，所以，合理使用，正确操作和精心维护，是晶闸管变频器电源安全运行，避免故障关键确保。在连续运行生产线上，搞好装置维护尤为关键。1.常常清除配电柜内积尘，尤其是晶闸管管心外部，要用酒精擦试洁净。运行中变频器，通常全部有专用机房，但实际作业环境并不理想。在熔炼，锻压工序，粉尘很大，振动强烈；在透热，淬火工序，装置常靠近酸洗、磷化等作业设备，有较多腐蚀性气体。这些全部会对装置元件起到破坏作用，降低装置电器绝缘强度，在积尘较多时，往往发生元件表面放电现象。所以必需注意常常清洁工作，预防故障发生。2.常常检验水管接头是否扎结牢靠，清理冷却水管内水垢和堵塞物。在塑料水管老化产生裂纹时，应立即更换，装置在夏天运行时，晶闸管心外部轻易结露，引发晶闸管阳极和阴极间严重漏电，应该考虑使用循环水系统，结露严重时应该停止运行。3.定时对装置进行检修，对装置各部螺栓、螺母、压接件进行检验、牢靠；接触器、继电器触头有松动，接触不良，均应立即修理，更换，不要勉强使用，以至引发更大事故。定时校验装置过流过压、截流截压整定值，检验保护系统动作可靠性，预防保护失灵。4.常常检验负载接线是否完好，绝缘是否可靠，透热感应圈内积存氧化皮要立即清理；隔热炉衬有裂纹时要适时更换；熔炼炉在更换新炉衬后，应注意检验绝缘。变频装置负载全部放置在工作现场，故障率比较高，而往往被大家忽略。所以，加强对负载维护，预防故障波及变频器，是确保装置安全运行关键一环。八、操作方法及注意事项1、开启过程：（在开启操作前，应把调功旋钮放置在起始最小位置，以预防电源电压突变）l 拨合控制电源合开关l 按电源合闸按钮l 按中频开启按钮l 顺时针旋转调攻电位器，能够看到直流电压表上下摆动，这是逆变器在进行自动扫频工作当扫频频率靠近槽路谐振频率时便可自动开启成功。（扫频一个周期为0.5秒）2、停机过程：l 逆时针旋转调功电位器至终端l 按中频停止按钮l 按电源分闸按钮l 分断控制电源开关3、注意事项l 设备在每一次开启前应首先检验各冷却水是否通畅；是否有不安全原因存在；调功电位器是否回零。l 在运行中发生过压、过流等现相时不要忙于从新开启设备，应对设备进行检验，是否存在短路、打火现象。l 设备发生故障后，应立即和我企业技术部取得联络排除故障。九、控制电路板各故障显示灯9.1 DLJ-3 /-6 序号代 号用 途1D.V过压指示2D.C过流指示3L.V欠压指示4W.P.L水压不足5V.LOP电压环投入6D.P缺相指示7P.P开启成功8POWER电源指示9CLK压控振荡器工作9.2 DLJ-7功效端子号参 数故障输出K-2K-1常开接点AC 5A/220V，DC 10A/28V常开接点定触头，接电源N线电压反馈信号UP1UP2中频电压互感器(1000V/100V 20V)电流反馈信号I1I2I3三相电源电流互感器AC，三相15V控制信号KZGNDKZ悬空为运行状态，接地为停止运行和故障复位平GND控制信号接地端（和给这共用）取样信号XH1XH2电容器上中频电流互感器给定GNDADJ115VGND给定接地端ADJ给定：DC，0+15VVCC DC，+15V，最大输出20MA电源17V17V17VAC17V/3A逆变脉冲输出UEUAUB+22V逆变输也公共端 E端OUT 逆变脉冲输出端OUT 逆变脉冲输出端故障输入SYGND接地为故障状态，“SY”LED灯亮，带3秒延时。外故障接地端整流脉冲输出G1G6K1K6接16号晶闸管控制极接16号晶闸管阴极发光二极管工作状态代号发光二极管亮时指示状态+15V控制板+15V电源工作+5V控制板+5V电源工作QD中频电源开启成功GY中频过电压故障GL中频过电流故障QY控制板欠电压故障QX三相输入缺相故障SY水压低故障D9D14六路整流脉冲指示，正常为微亮，亮表示SCR门极接反或开路DIP（S1）开关工作状态开关工作状态DIP-、DIP-2反复起动开关：打在OFF时，反复起动关；打在ON时，反复起动开。电位器代号功效W1 VF最大中频输出电压设定电位器，当有电压反馈时可设定最大中频输出电压，顺时针方向为最小，最大调整范围约2倍。W2 IF最大输出电流设定电位器，当有电流反馈时可设定最大输出电流，顺时针方向为最小，最大调整范围约2倍。W3 逆变引前角设定电位器，顺时针方向引前角减小；逆时针方向引前角增大。9.3 DLJ-88(12M)功效端子号参 数故障输出K-2K-1常开接点AC 5A/220V，DC 10A/28V电压反馈信号UP1UP2VF中频电压15V电流反馈信号I1I6IFAC，六相12V控制信号KZGNDKZ悬空为运行状态，接地为停止运行和故障复位平GND控制信号接地端（和给定共用）给定GNDADJ15VGND给定接地端ADJ给定：DC，0+15VVCC DC，+15V，最大输出20mA控制电源A4、N4A3、N3A2、B2、C2A1、B1、C1单相AC 18V/1A 控制电源单相AC 6V/3A控制电源三相AC 18V/2A整流脉冲电源三相AC 18V/2A逆变脉冲电源外故障输入SYSWGND接地为故障，“SY”LED灯亮，带3延时。接地为故障，“SW”LED灯亮，不带延时。外故障公共端（接地端）频率表HZHZ 频率表正端 （15V、5mA 输出） 频率表负端三角侧整流脉冲DG1DG6DK1DK6接三角侧16号晶闸管控制极接三角侧16号晶闸管阴极星型侧整流脉冲YG1YG6YK1YK6接星型侧16号晶闸管控制极接星型侧16号晶闸管阴极逆变脉冲输出NG1NG4NK1NK4接逆变16号晶闸管控制极接逆变16号晶闸管阴极发光二极管工作状态代号发光二极管亮时指示状态+15V控制板+15V电源工作+5V控制板+5V电源工作24VZ整流脉冲24V电源工作24VN逆变脉冲24V电源工作GY中频过电压故障GL中频过电流故障QY控制板欠电压故障DQX三角侧三相输入缺相故障YQX星型侧三相输入缺相故障SY水压低故障SW水温高故障电位器代号功效W1IF最大输出电流设定电位器，当有电流反馈时可设定最大输出电流，顺时针方向为最小，最大调整范围约2倍。W2VF最大中频输出电压设定电位器，当有电压反馈时可设定最大中频输出电压，顺时针方向为最小，最大调整范围约2倍。W3 MIN最小逆变引前角设定电位器，顺时针方向为增大，最大调整范围约为20度至40度。W4 MAX最大逆变引前角设定电位器，顺时针方向为增大，最大调整范围约为40度至60度。W5FMAX最大它激逆变频率设定电位器，顺时针方向为增大，最大调整范围约2倍。W6FHZ外接频率表设定电位器，顺时针方向为读数增大，最大调整范围约3倍。W7双桥整流桥电流平衡调整。W8三角侧初始电压调整。 （现场调试时，W8、W9要确保最少W9星型侧初始电压调整。 一个电位器不作调整。）S1开关工作状态开关工作状态S1-1反复起动开关：打在ON时，反复起动开；打在OFF时，反复起动关。S1-2三角侧缺相保护开关：打在ON时，没有缺相保护；打在OFF时，缺相保护工作。S1-3星型侧缺相保护开关：打在ON时，没有缺相保护；打在OFF时，缺相保护工作。S1-4逆变角度开关：打在OFF时，小角度；打在ON时，大角度。S2开关工作状态开关工作状态S2-1,S2-2全部打在ON时三角侧和星侧电流,自动跟踪平衡。S2-1,S2-2打在OFF时三角侧和星侧电流,不跟踪平衡。注释：说明如有改动，恕不另行通知西安迪利捷机电科技发展
