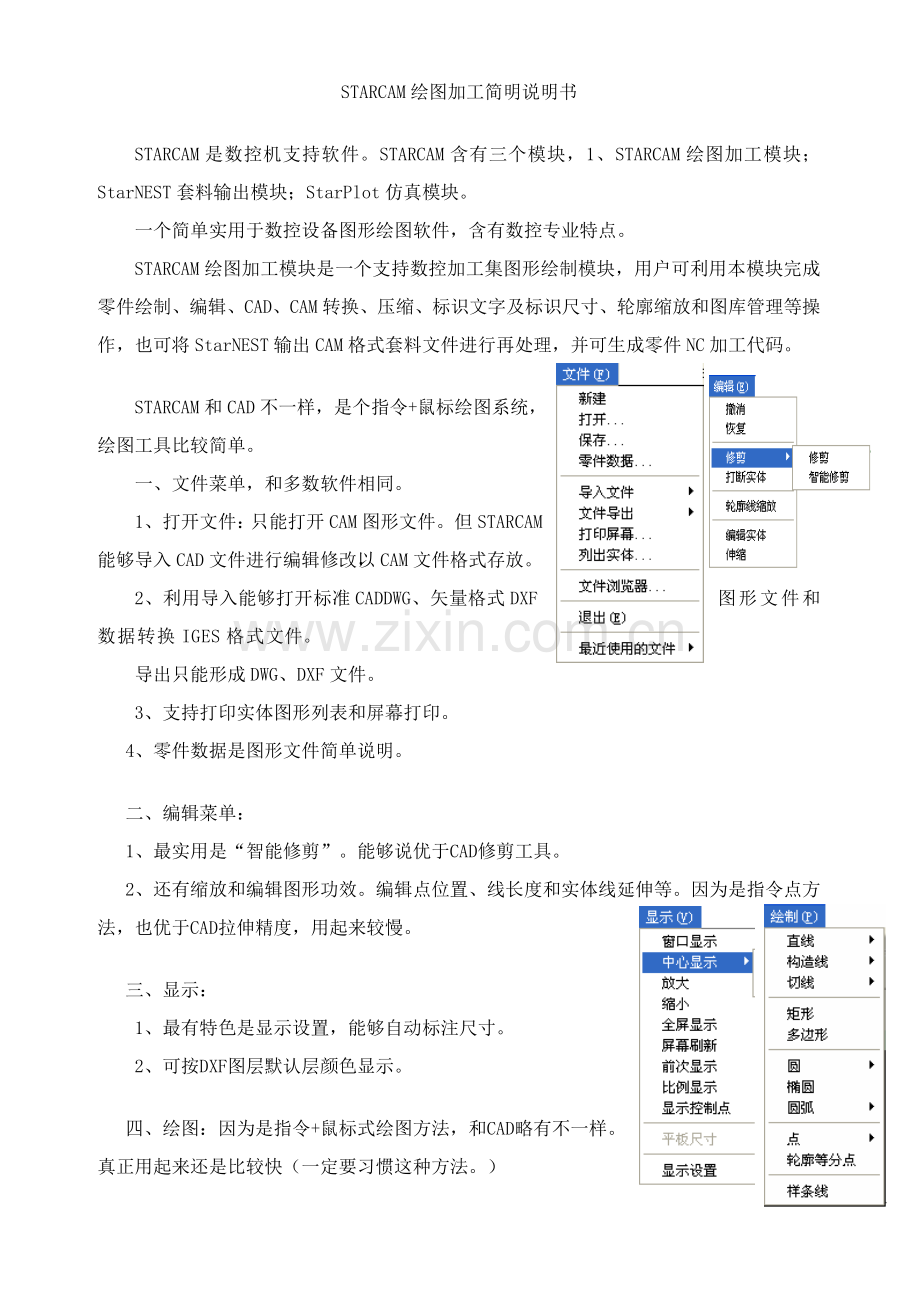

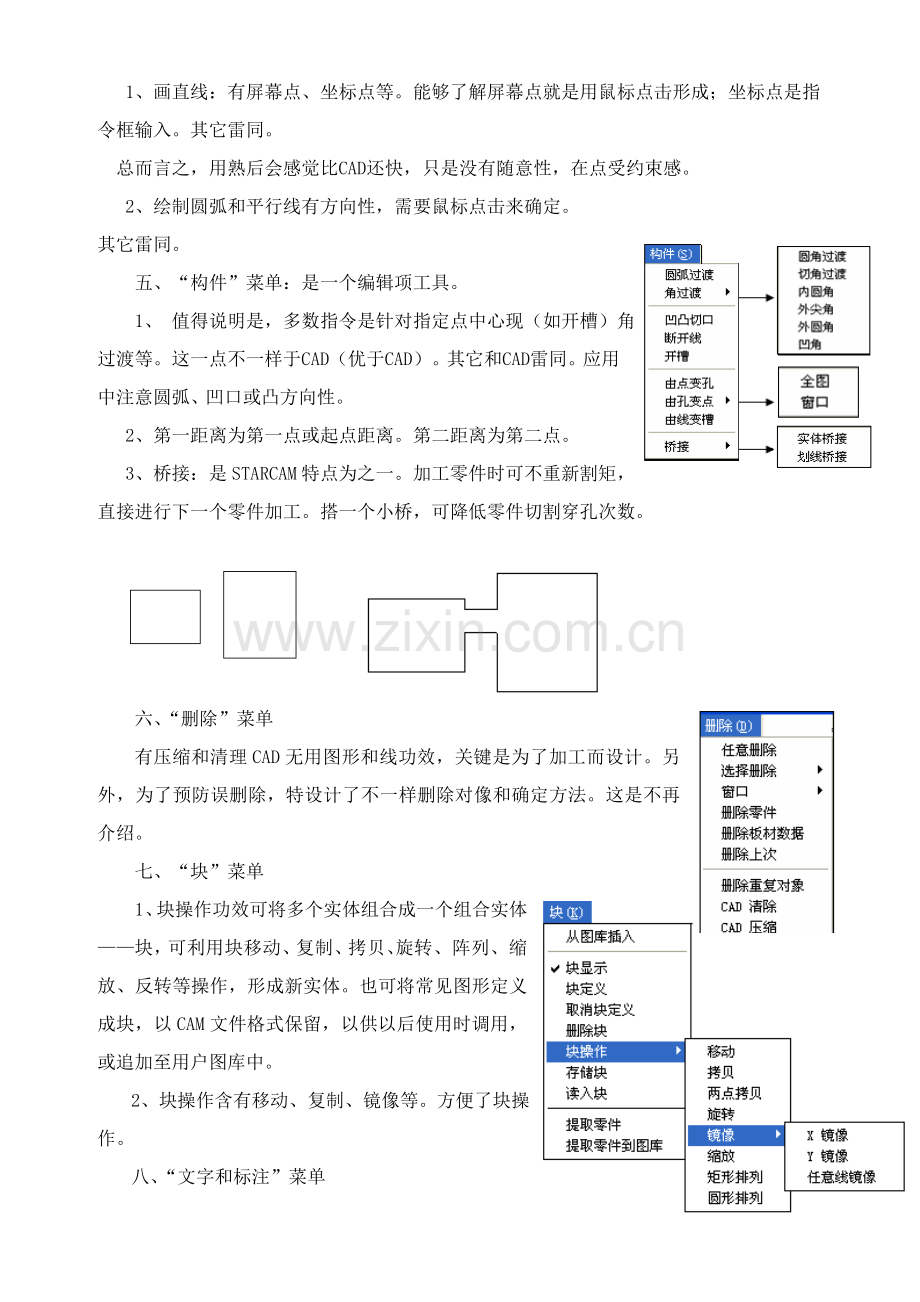

STARCAM绘图加工简明说明书STARCAM是数控机支持软件。STARCAM含有三个模块，1、STARCAM绘图加工模块；StarNEST套料输出模块；StarPlot仿真模块。一个简单实用于数控设备图形绘图软件，含有数控专业特点。STARCAM绘图加工模块是一个支持数控加工集图形绘制模块，用户可利用本模块完成零件绘制、编辑、CAD、CAM转换、压缩、标识文字及标识尺寸、轮廓缩放和图库管理等操作，也可将StarNEST输出CAM格式套料文件进行再处理，并可生成零件NC加工代码。STARCAM和CAD不一样，是个指令+鼠标绘图系统，绘图工具比较简单。一、文件菜单，和多数软件相同。1、打开文件：只能打开CAM图形文件。但STARCAM能够导入CAD文件进行编辑修改，以CAM文件格式存放。2、利用导入能够打开标准CADDWG、矢量格式DXF图形文件和数据转换IGES格式文件。导出只能形成DWG、DXF文件。 3、支持打印实体图形列表和屏幕打印。 4、零件数据是图形文件简单说明。二、编辑菜单：1、最实用是“智能修剪”。能够说优于CAD修剪工具。2、还有缩放和编辑图形功效。编辑点位置、线长度和实体线延伸等。因为是指令点方法，也优于CAD拉伸精度，用起来较慢。三、显示：1、最有特色是显示设置，能够自动标注尺寸。2、可按DXF图层默认层颜色显示。 四、绘图：因为是指令+鼠标式绘图方法，和CAD略有不一样。真正用起来还是比较快（一定要习惯这种方法。）1、画直线：有屏幕点、坐标点等。能够了解屏幕点就是用鼠标点击形成；坐标点是指令框输入。其它雷同。总而言之，用熟后会感觉比CAD还快，只是没有随意性，在点受约束感。2、绘制圆弧和平行线有方向性，需要鼠标点击来确定。其它雷同。 五、“构件”菜单：是一个编辑项工具。 1、 值得说明是，多数指令是针对指定点中心现（如开槽）角过渡等。这一点不一样于CAD（优于CAD）。其它和CAD雷同。应用中注意圆弧、凹口或凸方向性。2、第一距离为第一点或起点距离。第二距离为第二点。 3、桥接：是STARCAM特点为之一。加工零件时可不重新割矩，直接进行下一个零件加工。搭一个小桥，可降低零件切割穿孔次数。六、“删除”菜单 有压缩和清理CAD无用图形和线功效，关键是为了加工而设计。另外，为了预防误删除，特设计了不一样删除对像和确定方法。这是不再介绍。 七、“块”菜单 1、块操作功效可将多个实体组合成一个组合实体块，可利用块移动、复制、拷贝、旋转、阵列、缩放、反转等操作，形成新实体。也可将常见图形定义成块，以CAM文件格式保留，以供以后使用时调用，或追加至用户图库中。2、块操作含有移动、复制、镜像等。方便了块操作。八、“文字和标注”菜单1、文字和标注该菜单只为打印输出设计，加工不可用。2、在零件图形上标注工艺参数、文字和尺寸，方便用户查看。标注文字大小和角度能够依据需要进行改变。九、“工具”菜单1、有公制和英制转换；2、实体参数，显示所绘图形参数供浏览和存放；3、显示及测距；4、显示控制文件可修改NC控制参数。十、“加工层”菜单：类似CAD图层。十一、“加工路径”菜单是数控加工关键工具。1、自动生成加工路径；2、手动生成加工路径；3、模拟加工路径。可调整模拟显示速度。4、路径参数设置，可打开“自动路径设置”对话框，供用户修改加工路径参数。 （1）路径参数设置有加工类型、引入/引出线设置、内部优化/封口设置、轮廓赔偿/缺口设置、套料选项。每一个选项页内有一选项卡为一个点击选项，点击一下一个改变。（2）引入/引出线设置页，设置起弧点，长边为起始方向，短边为结束方向。在模拟加工过程中，黄色大+号为起始点，兰色小+号为结束点（3）内部优化/封口设置和内部切割优化设置，是为了优化加工而设计。（4）套料设置： 是在连割时避开已割过零件。喷粉/标识选择左赔偿、无赔偿和右赔偿火焰/等离子切割注意：加工必需设置加工路径。（5）NC模拟，是在不生成NC代码时直接仿真加工过程，以验证加工路径是否正确。可直接进行模拟加工，也可经过下列键手工操纵模拟过程： ESC 键或“结束操作”工具可结束模拟加工。 Home 键从头开始。 End 键至最终一步。 PgUp 键上一步。 PgDn 键下一步。 B 键打开/关闭描图模拟。 （6）路径尖角，路径圆角关键是预防过烧。
