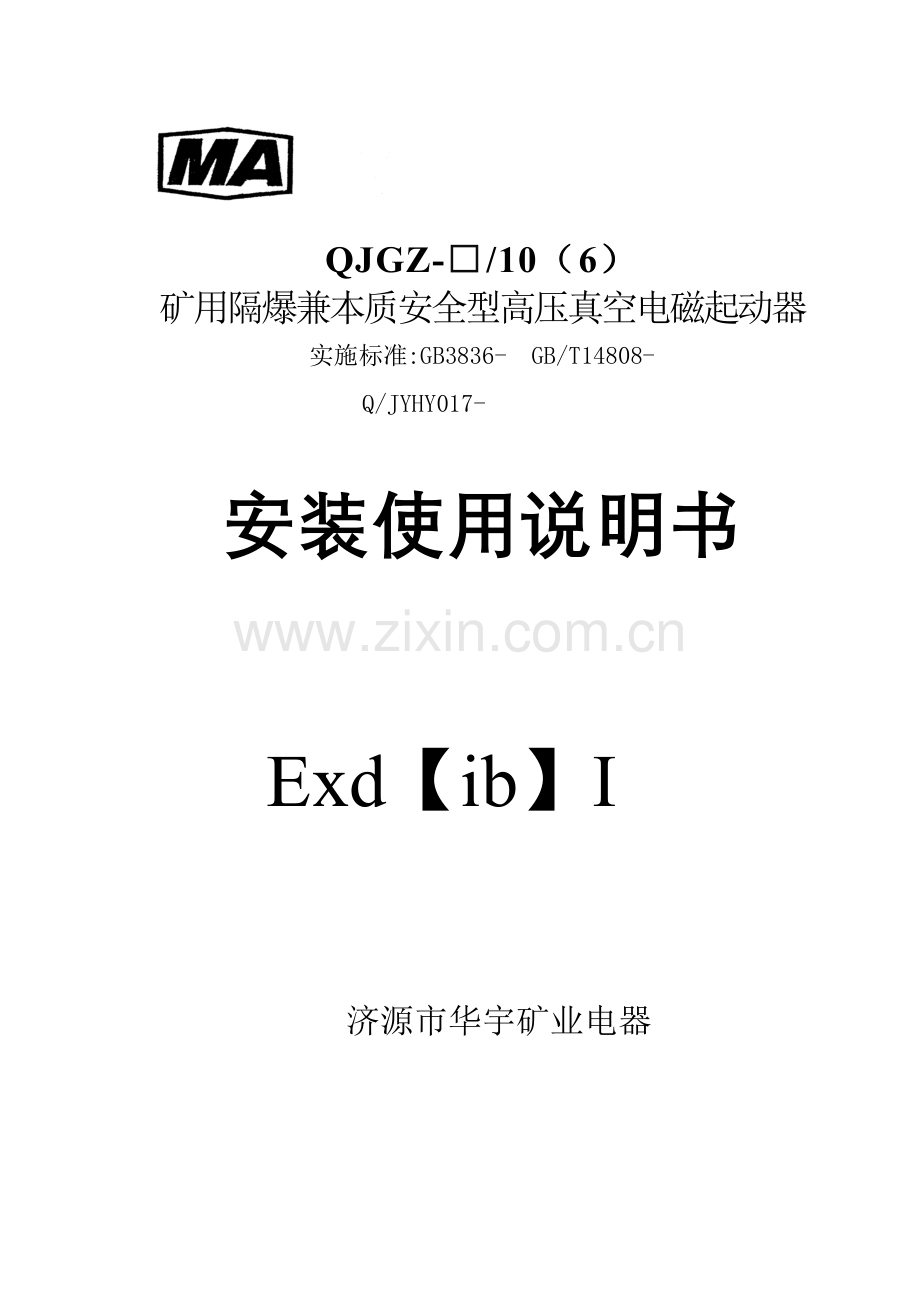

QJGZ高压起动器说明指导书.doc

QJGZ-□/10（6）
矿用隔爆兼本质安全型高压真空电磁起动器
实施标准:GB3836- GB/T14808-
Q/JYHY017-

安装使用说明书

Exd【ib】I

济源市华宇矿业电器

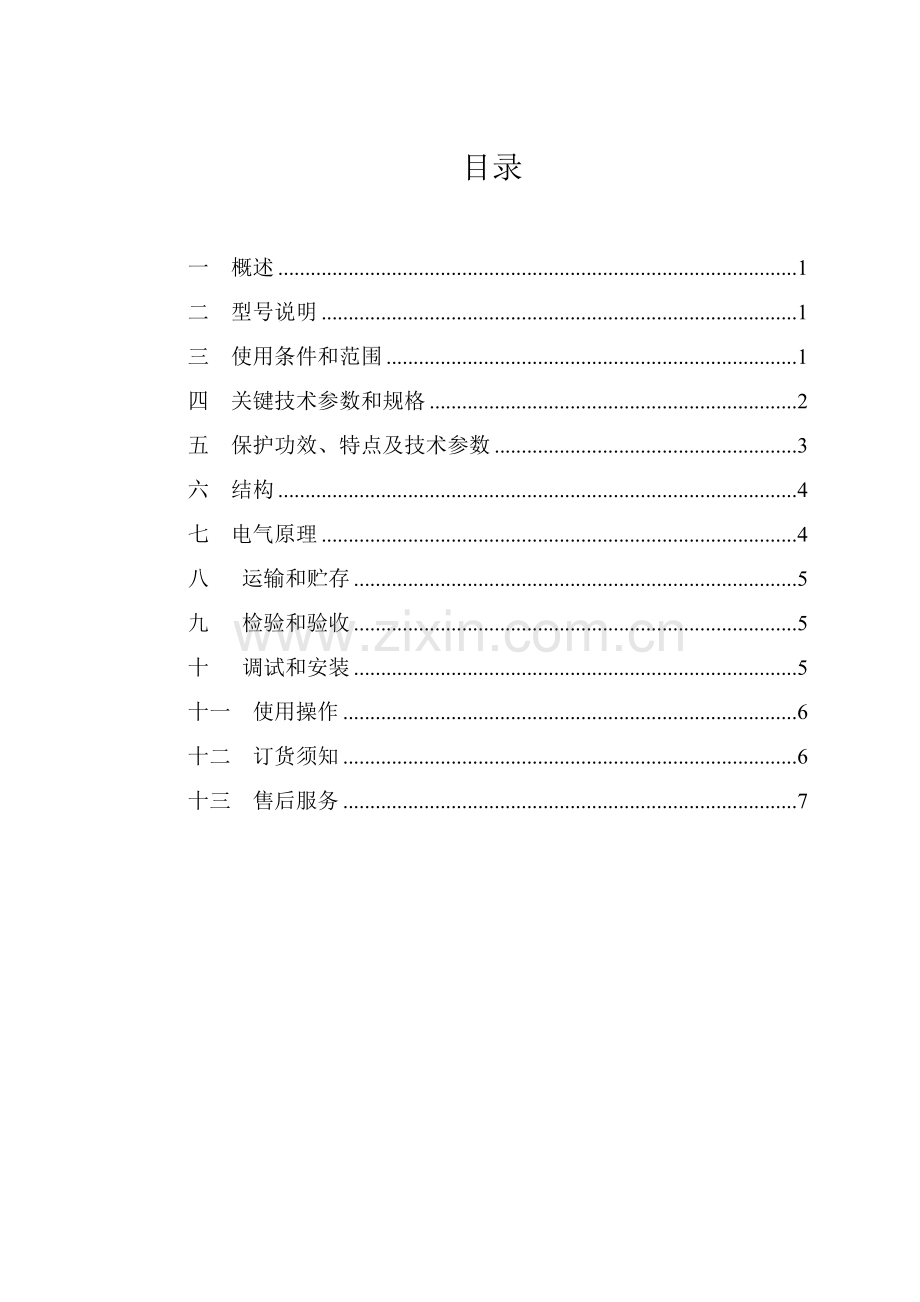

目录

一 概述 1
二 型号说明 1
三 使用条件和范围 1
四 关键技术参数和规格 2
五 保护功效、特点及技术参数 3
六 结构 4
七 电气原理 4
八 运输和贮存 5
九 检验和验收 5
十 调试和安装 5
十一 使用操作 6
十二 订货须知 6
十三 售后服务 7

使用前请具体阅读《安装使用说明书》，错误操作和使用可能会造成身体伤害或设备损坏！
一 概述
1． 用途和功效：
QJGZ-□/10（6）矿用隔爆兼本质安全型高压真空电磁起动器（以下简称起动器），适适用于含有爆炸性危险气体及粉尘煤矿井下，对额定电压10kV(6kV)、额定频率50Hz、额定电流至630A三相交流中性点不直接接地供电系统及频繁起动高压感应电动机进行直接控制、保护和测量。
2． 关键特点：
a．体积小、重量轻、结构紧凑、合理、操作直观，可近控、远控、遥控；隔爆外壳采取快开门型式，隔爆性能符合《GB3836.1～2-爆炸性气体环境用电气设备》要求。
b. 含有优异、完善全汉字显示微电脑综合保护系统，对被控电路有短路、过流、漏电、绝缘监视、过电压、欠压、相不平衡、瓦电闭锁等保护功效，并含有保护长久记忆功效。提升了整体供电可靠性，且无须打开箱门即可进行保护参数整定。配置有RS485标准通讯接口，可组成网络，实现遥测、遥控、遥调、遥信等现代化管理。
3. 产品型式：矿用隔爆兼本质安全型
4. 防爆标志：Exd【ib】I
二 型号说明
Q J G Z - □ / 10(6)

额定电压kV
额定电流A
真空
高压

隔爆兼本质安全型
起动器

三 使用条件和范围
1． 海拔高度不超出1000m；（超出1000m但不超出4000m时 ，工频耐压按GB311.1修正）
2． 周围环境温度不低于-20℃；不高于十40℃；
3． 空气相对湿度小于95％(25℃时)；
4． 在有甲烷及煤尘爆炸危险环境中；
5． 在无强烈颠簸和冲击振动地方；
6． 在无足以破坏金属和绝缘腐蚀性气体及蒸汽场所；
7． 设备垂直面安装倾斜度小于15O；
8． 在无滴水和水浸地方。
四 关键技术参数和规格
表1 起动器基础参数
项 目
单位
6kV
10kV
额定电压
kV
7.2
12
工作电压
kV
6
10
额定频率
Hz
50
50
最大额定工作电流
A
630
630
额定短路分断能力
kA
5.04
5.04
极限短路分断能力
kA
6.3
6.3
额定接通能力
kA
6.3
6.3
线圈吸合功率
VA
≤1000
≤1000
线圈保持功率
VA
≤100
≤100
操作频率
长久120次/小时，短期360次/小时

表2 JCZ高压真空接触器性能
触头开距
mm
6.5±0.5
超行程
mm
1.5±0.5
三相合、分闸不一样期性
ms
≤3
触头合闸弹跳时间
ms
≤3
平均合闸速度
m/s
0.2±0.1
平均分闸速度
m/s
0.6±0.1
合闸时间
ms
≤200
分闸时间
ms
≤50
机械寿命
万次
30
电寿命
万次
25

表3 工频耐压和冲击耐压
额定短时工频耐压
（有效值）
真空断路器
隔离开关
低压回路（不包
括弱电元件）
断口
相间
相对地
断口
30kV/min
34kV/min
2kV/min

表4 配用LMZ2—10（6）型电流互感器技术数据：
额定一次电流 （A）
50、100、150、200、300、400、500、630
额定二次电流 （A）
5
额定二次负荷 （VA）
3.75
正确级数
3
表5 配用JSZW3—10（6）型三相五柱电压互感器技术数据。
额定电压
每相额定容量及对应正确级次
最大容量
一次
二次
辅助二次
90VA
150VA
300VA
600VA
10（6）kV/
100/
100/3
0.5级
1级
3级
/

五 保护功效、特点及技术参数
1．功效特点
① 电脑保护器直接对互感器二次侧进行检测采样，经过数据处理直接显示电网电压及负载电流。
② 对短路引发过流进行速断保护。
③ 对电机过载过流进行定时限及反时限保护。
④ 对双屏蔽电缆进行绝缘监视，实现超前保护。
⑤ 用功率方向型保护方法对电机及电缆进行选择性漏电保护。
⑥ 对电网电压低于额定电压65%时进行欠压保护。
⑦ 对电网电压高于额定电压120%时进行过压保护。
2．电脑综合保护器关键技术参数
① 短路保护动作电流值按电流互感器二次电流（5A）1.6倍、2.0倍、3.0倍、4.0倍、5.0倍、6.0倍、8.0倍、10.0倍分级整定，无延时时短路保护动作时间均应小于0.1秒，正确度为±8%。（有延时时短路保护动作时间在0.1～0.5秒之间可调）。
② 过载保护动作电流值按电流互感器5A0.2、0.3、0.4、0.5、0.6、0.7、0.8、0.9、1.0倍分级整定，正确度为±8%，其反时限保护特征符合表6要求：
表6
延时时间
（秒）
过载电
流倍数
整定位置
1
2
3
4
1．05Ie
∞
∞
∞
∞
1．20Ie
40-60
60-120
120-180
180-360
1．50Ie
20-40
30-60
60-90
90-150
2．00Ie
11-20
14-20
20-40
40-60
6．00Ie
﹥8
﹥8
﹥8
﹥8
③ 绝缘监视保护
a. 当高压双屏蔽电缆屏蔽芯线和地线之间绝缘电阻Rd降低到Rd＜3kΩ时综保应可靠动作。当Rd＞5.5kΩ时综保不许可动作。
b. 当高压双屏蔽电缆屏蔽芯线和地线之间回路电阻Rk增大到Rk＞1.5kΩ时综保应可靠动作，当Rk＜0.8kΩ时综保不许可动作。
c.绝缘监视保护动作时间小于0.1S。
此功效不用时请关闭，可加紧综保反应时间，增加稳定原因。
④ 漏电保护
a. 零序电流整定值分档可调，标称值为：0.5A、1.0A、2.0A、4.0A、6.0A、8.0A六挡，精度为±8％。
b. 零序电压整定值分档可调，标称值为：3.0V、5.0V、10.0V、15.0V、20.0V、25.0V六挡，精度为±8％。
c. 漏电延时动作时间分档可调，标称值为：0.1S、0.5S、1.0S、1.5S、2.0S、2.5S、3.0S、3.5S共八挡。
⑤ 欠压保护：对电网电压进行监测，当不足额定电压65%时综保动作。
⑥ 过压保护：对电网电压进行监测，当超出额定电压120%时综保动作。
3、本安参数
先导插件最高开路电压：19.6V（有效值）,最大短路电流：165mA（有效值）；保护器内部本安电路最高开路电压：DC5V, 最大短路电流：325mA。本质安全电路为单独捆扎兰色导线，本质安全电路接线端子标注有“ib”标志。
六 结构
1． 产品结构
起动器总体结构图5所表示，可分为隔爆箱和机芯小车两大部分，隔爆箱由壳体、箱门、后盖（两块）、接线腔、底架等关键部分组成。壳体为长方体结构，中间有一隔板，将箱体分为前后两腔，在前腔装有机芯小车。车上装有真空接触器、三相电压互感器，母线穿心式电流互感器、压敏电阻或过电压保护装置、隔离插销动触头等。
在箱体中隔板上装有6个插销静触头座和两个穿墙式九芯接线柱。隔离板左上角装有照明灯，后腔分为上、下两室（中间横隔板不起隔爆作用），在下室高压电缆引入口内侧装有一只零序互感器。在左右侧板上还装有小出线嘴，用户能够引出控制线，实现远方控制。另外下室内，还有一终端电阻，它接在九芯接线端子上，用户使用负载电缆是UGSP型监视屏蔽电缆，并要求绝缘监视保护时，请将下室终端电阻取下，将电缆中监视线和地线分别接到原终端电阻两个接线柱上，终端电阻引出线分别和电缆另一端（在移动变压器电源进线盒内）监视线和地线联接即可，在箱体内外有可靠机械电气联锁装置。
引入装置数量，依据用户配电主回路线接线型式而确定，使用时参看图1、2、3、4。
起动器为快开门结构。起动器在运行过程中切不可强制打箱门，只有在接触器分闸，隔离插销在分闸位置，解除箱体和门闭锁，门盖方能打开。箱门上装有显示板（用来显示电压、电流、故障种类）和电度表、微电脑智能综合保护装置，装有“移位”、“确定”、“复位”、“照明”按钮和合分闸按钮。
2．安全联锁
① 隔离插销在合闸位置时，箱门不能打开，其装置图6，当隔离插销在合闸位置时，闭锁杆插入门框限位块上方，箱门不能向上打开。只有隔离插销分闸到位时，闭锁杆退出门闭锁块，门盖方可向上运动解除上下锁块及销钩栓锁力，箱门方可打开。
② 起动器在合闸位置时，隔离插销不能进行分合闸操作，其装置图7所表示。
③ 门打开后，隔离插销不能进行合闸操作。
参看图6所表示，箱门打开后，隔离插销在分闸位置，装在操作方轴上联锁轮凹槽运动到锁杆端部，在弹簧力作用下，锁杆插入轮套凹部使之不能转动，隔离插销不能合闸。
3. 外型尺寸: 长 1380mm×宽1290mm×高1190mm
4. 整机重量: 900kg

七 电气原理
电气工作原理及接线图见附图。
10kV（6kV）三相电源从起动器接线腔经隔离开关上插销、真空接触器和隔离开关下插销输出到负载，隔离开关靠手动操作，真空接触器靠电磁操作。
①控制电路
起动器含有远方控制功效，当用户需要远控时，可把壳体右侧转换开关拨到“远控”端，在后接线腔九芯接线端子引出电缆，即可实现远控合分闸操作，远控按钮为用户自备，出厂产品均为近控状态。
电压互感器二次三相交流100V经中间继电器JZ1加至三相整流桥SQL，整流输出直流135V，作为高压真空接触器吸合电压，另一路经控制变压器BK变为36V安全电压，按下合闸按钮时，经钮子开关→合闸按钮QA → 辅助开关 → 电脑保护器控制接点 → 分闸按钮TA → 熔断器RL →中间继电器线圈JZ1、JZ2至控制变压器中间继电器吸合，同时高压接触器吸合，辅助开关完成合闸自锁和吸合/保持转换,显示器显示“合闸”并有合闸指示灯燃亮。
当按下分闸按钮、电脑保护器保护后或打开门盖拉开隔离开关时，中间继电器释放，则高压接触器在弹簧力作用下拉开真空开关管，完成份闸动作，显示器显示“分闸”并有分闸指示灯燃亮。
②过载、短路、监视、漏电电路故障保护均为电脑自动处理。所以当故障发生后，对应故障显示能长久记忆，只有当故障消除后，按动复位按钮，记忆才能消除。
八 运输和贮存
1. 本起动器在运输中，带有防雨塑料罩及带有防滑底座包装箱。而且运输时，隔离插销合闸到位，箱体上隔离操作手柄须置“合”位置。
2. 运输时，动静六插销处于插入状态，合闸轴套扇形板被挡销卡住，接地插销处于插入极限状态，有利确保机芯稳定，不会因滑动造成机件损坏。
3. 当起动器带包装箱时，起吊时将钢丝绳挂在防滑座底两头斜口处，当起动器不带包装箱时，起吊时将钢丝绳挂在箱体上部吊钩处。
4． 设备在运输过程中不得有强烈震动和撞击，不许可有水侵入；
5． 设备应保留在没有滴水、空气流通、相对湿度小于90%(25ºC时)、温度小于+40ºC，不低于-20ºC、没有腐蚀性气体环境中；
※严禁起吊及运输过程中碰撞隔爆结合面！
九 检验和验收
1． 起动器到货以后，开箱请检验随机文件和附件是否齐全，并作好统计：
a、装箱单 1份
b、产品合格证 1份
c、安装使用说明书 1份
d、保护器说明书 1份
e、低压熔芯（5A） 6只
f、操作手柄 1把
2． 检验产品出厂合格证编号，出厂试验汇报是否和产品铭牌一致,检验各隔爆接合面间隙（平面隔爆接合间隙＜0.25mm，园筒隔爆接合间隙≤0.35mm）。
十 调试和安装
1．认真阅读本产品《使用说明书》，因为运输过程中隔离插销处于合闸状态，所以要打开箱门，必需转动合闸方轴上轮套，使锁杆从门盖闭锁块中退出（参考图6），才能打开箱门。
※严禁强行打开箱门!
① 门盖打开后观察机芯是否脱轨偏移。
② 用操作手柄逆时针转动，将机芯退至分闸位置。
2．抽出机芯程序以下：
① 放下托架。
② 手拉机芯，放置至托架端部。
3．检验各电器元件、绝缘件应无松动，各导线连接应可靠，各防爆面应无锈蚀，箱体各腔内应洁净、干燥。如发觉电器元件损坏，应立即通知供货厂，如发觉紧固件松动或导线连接不可靠，应该立即处理。
4．起动器在下井安装前，应进行以下试验。
① 工频耐压试验
② 起动器操作和高压电脑保护装置试验
※试验时要做好安全防护工作！
5．起动器应安装在水平（倾斜度不超出15°）地基上。起动器底架下，最好设有宽度和深度约为400mm电缆地沟。
6．输入和输出电缆若为铠装电缆须用电缆胶按规程要求制作电缆头；若为橡套电缆时须用螺母将密封圈压紧达成隔爆要求。电缆头制作完成，用兆欧表（2500V）检验，确定制作质量合格后方可将电缆接入起动器接线柱上。
7．安装接线完成以后，依据起动器所带负荷及线路绝缘水平，进行过载电流整定，过载延时整定，短路电流整定，零序电流、零序电压灵敏度及漏电延时动作时间整定，可参看电脑保护装置说明书。
8．假如输出电缆采取含有监视线双屏蔽橡套电缆，起动器可含有绝缘监视保护功效，此时应将在后腔终端电阻R（1K/2W）接至电缆终端监视线和地线之间 ，但终端监视线和地线均不得接地。若采取铠装电缆则无监视保护功效，但电阻RA不得短路和开路。
9．关闭箱门和紧固各个盖板，检验各处隔爆间隙，必需符合第九条要求。
※试验和安装时要轻拿轻放，严禁损伤隔爆面！

十一 使用操作
按送电程序要求给每台起动器送电，并逐一观察起动器送电后是否正常工作。发觉异常现象，立即停电，检验处理。
1． 送电程序以下：
① 隔离插销合闸到位（将操作手柄顺时针推进，合闸可一次到位）。
② 起动器合闸时，操作频率不得超出3次/分，且连续操作3次以后，应该停5分钟后方可进行以后操作。
2． 停电程序以下：
① 将起动器分闸。
② 按下挡销，逆时针转动隔离开关操作手柄，使隔离开关分离到位。
※严禁停电时不进行断路器分闸操作直接进行隔离开关分闸！
3． 电度表计量方法（原理见附图）
实际用电量=电压互感器变比×电流互感器变比×表读数
4． 下井安装时，对设备要进行全方面检验和必需电气试验；
5． 定时（6个月左右）检验和保养各隔爆面，预防锈蚀；发觉锈蚀斑，须用0号砂布把锈斑打磨洁净后，进行防锈处理。
6． 定时（6个月左右）进行工频耐压绝缘试验；
7． 起动器在井下停电三天以后，在送电以前应该注意各电器元件是否有因受潮而引发绝缘电阻不合格情况。
8． 检修时先断开电源，然后再打开箱盖。
※严禁带电开盖！
十二 订货须知
1．本产品主回路接线型式，按使用方法不一样，分为四种型式和四种一次接线方案。（见附图）
a型：一次接线方案见图1，有两个电源进线端，负荷侧为单回路馈出，配电装置可单台使用，也可联台使用。
b型：一次接线方案见图2，有一个电源进线端，另一端连接堵筒。即电源侧为单回路馈入，负荷侧为单回路馈出。配电装置可单台使用，也可联台使用。
c型：一次接线方案见图3，配电装置无电源进线端，三相电源从相邻开关上直接引入，负荷侧单回路馈出。起动器只能联台使用。
d型：一次接线方案见图4，起动器无进线端，三相电源从相邻开关上直接引入，无负荷馈出线，当峒室有多台起动器联台使用时，该起动器只作为联络开关，不能单台使用。
2．本产品接线腔电缆引入口有二种形式，铠装电缆引入口和橡套电缆引入口，用户可依据需要选择订货，不然按出厂统一规格供货（橡套电缆引入口）。
3．本产品主回路额定电流为630A，电流互感器分50、100、150、200、300、400A、500A、630A 六种规格，用户订货时应注明。
4．本产品随机文件有：
a. 装箱单 1份；
b. 产品合格证书 1份；
c. 产品使用说明书 1份
d. 保护器说明书 1份。
5．用户订货时，请说明产品规格、型号、数量及特殊要求；
6．提出备品、备件品种和数量
十三 售后服务
1．本产品实施十二个月保修、终生维护。保修范围界定以下：
a． 符合本说明书要求操作和测试时损坏；
b． 未打开综合保护器外壳，或未私自更换元件故障；
c． 箱体无显著磕碰损坏，外部接线端无破损现象；
d． 未超出产品额定参数范围及要求使用环境。
2．起动器自发货日起十二个月内或自安装运行起六个月内，因元器件质量或产品制造质量不良出现故障，由制造厂无偿维修，超出保修期，产品出现故障或因用户使用不妥或因不可抗拒原因造成配电装置故障，制造厂可帮助修理，但须收用户配件成本费。
3．用户在维护或修理本起动器须购置配件时，本厂确保并立即供给。
4．用户须要委托本厂对起动器进行大修时，须要签署大修协议书，本厂确保大修费用收取优惠，维修后起动器质量水平等同新产品质量。
5．用户在使用本厂起动器时，要求对操作和维护人员进行培训时，本厂能够无偿提供服务。
6．本厂将依据需要，不定时地组织培训班，欢迎用户接到通知以后派员参与培训班学习。
7．本产品在技术不停升级过程中，我们将尽可能为你提供最快信息反馈，并在以后供货中提供最新产品。所以而造成说明书和实际产品差异，请予谅解。

※ 严禁带电开盖！
※ 在维修和使用中，不得改变本安电路和和本安电路相关元器件规格、型号和参数！

河南省济源市华宇矿业电器
HeNan JiYuan HuaYu Mine Electrical Equipment Co.,Ltd
企业地址： 河南省济源市西环南路（市煤气企业路西）
电 话： [phone] 6673078
传 真： [phone]
邮 编： 454650
电 邮：
网 址： .com
出版日期： 3月
