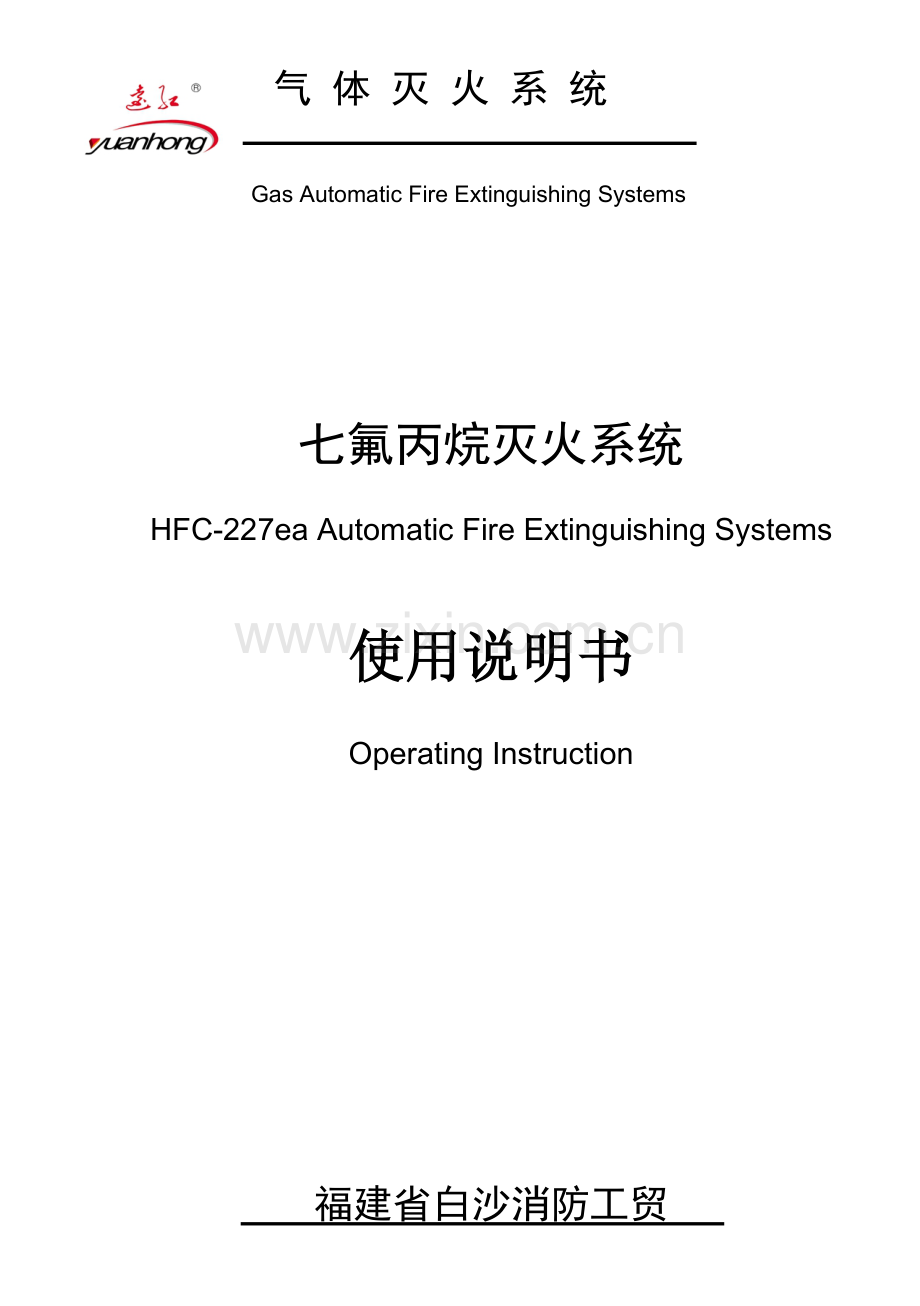

气 体 灭 火 系 统
Gas Automatic Fire Extinguishing Systems

七氟丙烷灭火系统
HFC-227ea Automatic Fire Extinguishing Systems

使用说明书
Operating Instruction

福建省白沙消防工贸
FUJIAN BAISHA FIRE CONTROL
WORKTRADE CO.,LTD

声 明
福建省白沙消防工贸不负担此手册编写内容以外任何责任。福建省白沙消防工贸相信这些数据是正确，不过，企业并不担保这些数据被展示和出版。福建省白沙消防工贸拒绝负担由其它任何方面使用此手册中数据和信息所造成后果。
七氟丙烷气体灭火系统设计、安装、检测、调试和维护是依据以下标准规范进行制订：
Ø GB25972-《气体灭火系统及部件》
Ø GB50370-《气体灭火系统设计规范》
Ø GB50263-《气体灭火系统施工及验收规范》
Ø 《气瓶安全监察规程》（）
Ø 《压力管道安全管理和监察要求》
七氟丙烷气体灭火系统储存、运输、安装、检测、调试和维护必需由专业人员根据以上规范和本手册中要求来实施，必需完全熟悉本手册中安装、检测、调试和维护方法及系统多种部件，而且了解手册中“警告”和“注意”部分，违反这些事项可能会造成财产损失，严重伤害，甚至死亡。
本手册上全部内容均经过认真校对，如有任何印刷上错漏或内容上误解，本企业保留解释权。产品若有技术改善，本企业会编制新版说明书，恕不另行通知；产品外观、颜色如有改动，以实物为准！

目 录

一、概述 1
1．七氟丙烷灭火剂介绍 1
2．七氟丙烷灭火剂灭火原理 2
二、七氟丙烷灭火系统动作原理及控制方法： 2
1．动作原理 2
2．控制方法 2
三、七氟丙烷灭火系统技术参数及组成： 3
1．系统关键技术参数 3
2．系统组成 3
四、系统关键部件结构及参数： 5
1．灭火剂瓶组（QMP） 5
2．驱动气瓶组（QQP） 5
3．选择阀（QXZ） 6
4．气体单向阀（QQD3/4.2） 7
5．液体单向阀（QYD） 7
6．集流管（QJG） 7
7．压力讯号器（QXF0.2/4.2） 8
8．喷嘴（ZQTG） 8
9．高压软管（QRG） 8
10．控制气管（QKQ） 9
五、系统检验、维护和人员训练 9
1．检验 9
2．维护 10
3．人员培训 10

一、概述
1．七氟丙烷灭火剂介绍
七氟丙烷在常温下是一个无色、无味、不导电、可低压液化贮存气体灭火剂，其密度约为空气密度6倍（其物理性能见表1），其分子式为CF3CHFCF3，商标名为HFC-227ea，国外称FM-200（其技术性能见表2），该灭火剂适适用于全淹没灭火系统。当灭火剂喷至防护区后，灭火剂接触火焰或高温表面时分解产生活性自由基，该自由基夺取燃烧链锁反应中生成活性物质，破坏燃烧过程中链传输，最终达成灭火目标，该种方法属于化学灭火，冷却、稀释或隔绝空气等物理作用极小。因其含有灭火效能高、对设备无污染、不破坏大气臭氧层等优点，是现在替换卤代烷灭火剂中首选产品，现已在世界上很多国家和地域得到广泛应用；在中国亦被公安部作为推荐使用卤代烷替换品广泛应用于电力、水利、冶金、石油化工、电信、工矿企业、银行、民航系统等多种关键场所防护，如计算机房、通讯机房、精密仪器室、理化试验室、发电机房、变电器、图书库、资料库、档案库、金库、采油平台、液压油库等可燃易燃液体房和易产生电器火灾危险场所。
表1 HFC227ea物理性能
物理性能
单位
数值
分子量
——
170
1.013bar绝对大气压下沸点
℃
-16.4
凝固点
℃
-131.1
临界温度
℃
101.7
临界压力
MPa
2.912
临界密度
kg/m3
621
20℃时蒸汽压力
MPa
0.391
20℃时液体密度
kg/m3
1407
20℃时饱和蒸汽密度
kg/m3
31.176
20℃时0.1013MPa时过压蒸汽比容
m3/kg
0.1373
表2 HFC227ea技术性能
性能
技术指示
纯度
≥99.6%质量比
酸度
≤3×10-4%质量比
水含量
≤1×10-3%质量比(≤10ppm)
不挥发残余物
≤0.01%质量比
悬浮物或沉淀物
不可见
2．七氟丙烷灭火剂灭火原理
七氟丙烷是一个能够液化贮存灭火剂。它灭火机理现有物理作用，又有化学作用。化学作用在于惰化火焰中活性自由基，实现断链灭火；物理作用在于其分子汽化阶段能快速冷却火焰温度并降低燃烧区中氧浓度，实现灭火。
二、七氟丙烷灭火系统动作原理及控制方法：
1．动作原理

2．控制方法
本企业生产七氟丙烷气体自动灭火系统含有自动控制、手动控制及机械应急开启三种控制功效。
（1） 自动控制：
将火灾报警灭火控制器（以下简称控制器）上控制方法选择键置于“自动”位置。当防护区发生火灾时，火灾探测器探测到火灾信号输送给控制器，控制器立即发出声、光报警信号，同时又发出联动信号（如关闭通风空调、防火阀等），经过预先设定30秒延时时间后，输出开启灭火系统信号，使对应防护区电磁开启瓶组打开，开启气体释放后打开对应选择阀和灭火剂瓶组，释放七氟丙烷灭火剂，经过选择阀及管网喷至对应防护区内进行灭火。
（2） 手动控制：
将控制器上控制方法选择键置于“手动”位置。当防护区发生火灾时，火灾探测器探测到火灾信号输送给控制器，控制器立即发出声、光报警信号，同时发出联动信号，但不会输出开启灭火系统信号；此时需要经值班人员确定火灾后，按下控制器上相对应防护区紧急开启按钮，即可按预先设定程序开启灭火系统，释放七氟丙烷灭火剂进行灭火。
（3） 机械应急开启：
当防护区发生火灾时，因控制系统出现故障不能开启灭火系统，此时应由值班人员确定火警，通知人员撤离现场，人为关闭联动设备，拔出储瓶间内对应防护区开启瓶组上手动保险销，用力压下手动按钮，即可使开启瓶组阀门开启，开启气体释放后打开对应选择阀、容器瓶组，释放七氟丙烷灭火剂进行灭火。
注意！
机械应急开启不是系统正常开启一部分，只能在紧急情况下作为最终开启方法。
三、七氟丙烷灭火系统技术参数及组成：
1．系统关键技术参数
系统实施标准
GA400-
贮存压力（20℃时）MPa
4.2
储瓶容积（L）
70、100、120、160
系统喷射时间（s）
≤10
灭火剂最大充装密度（Kg/m3）
1150
系统使用温度(℃)
0～50
系统最大工作压力(MPa)
6.7

2．系统组成
本企业生产七氟丙烷气体灭火系统，设计为全淹没灭火方法，通常可分成以下两种结构形式：

（1）单元独立式七氟丙烷灭火系统（图1）
由一套灭火剂储存装置对应一套管网系统，保护一个防护区域结构形式。

图1 单元独立式七氟丙烷灭火系统
（2）组合分配式七氟丙烷灭火系统（图2）
由一套公共七氟丙烷灭火剂储存装置对应几套管网系统，保护多个防护区域结构形式。

图2 组合分配式七氟丙烷灭火系统

警告！
钢瓶必需安装在合适地方，使它们不会遭受忽然、意外损坏或移动。假如有必需，能够安装保护设施以预防钢瓶受到意外损坏或移动。
四、系统关键部件结构及参数：
1．灭火剂瓶组（QMP）
结构（图5）：容器瓶组关键由储存容器、气动式容器阀、虹吸管及手动开启装置组成。
工作原理：储存容器是钢制压力容器，七氟丙烷灭火剂以液态储存在容器内，当发生火警时，来自开启瓶组控制气流进入容器阀驱动气缸内，使容器阀开启释放灭火剂。紧急情况时，也可拔出手动保险销（有铭牌标志），压下手动压帽使容器阀开启。但在组合分配系统中，应先开启对应防护区选择阀，才能压下手动压帽。

图4 驱动气瓶组 图5 灭火剂瓶组

警告！
当瓶头阀和系统管路断开连接时，必需将保护帽安装在释放口上，不安装保护帽会造成当不慎开启时钢瓶猛烈移动。违反这条警告可能会造成人员死亡、人身伤害或财产损失。
2．驱动气瓶组（QQP）
结 构（图4）：由气瓶、电磁开启阀组成。
工作原理：开启气瓶是钢制压力容器，采取氮气作开启气体；当发生火警时，火灾报警控制器输出DC24V电流，打开开启阀，使容器内氮气首先从开启阀出气口释放，经过控制管道，打开和其对应选择阀；然后开启气流经控制管路到容器阀驱动气缸使容器阀开启。紧急情况下，也能够拔出手动按钮保险销，压下手动按钮，即可使开启阀动作。
警告！
非紧急情况下，严禁拔出手动按钮保险销，压下手动按钮，不然，会造成系统误开启！
3．选择阀（QXZ）
结构（图6）：选择阀关键由阀体、驱动气缸等组成。
工作原理：选择阀用于组合分配系统，当选择阀对应防护区发生火警时，火灾报警控制器输出DC24V电流打开选择阀对应开启瓶。开启气体经过控制气管，驱动气缸把选择阀打开，再经过控制气管，气体单向阀去开启灭火剂容器阀，灭火剂经集流管·，选择阀及管网施放到防护区。紧急情况时，也可扳动手柄，使选择阀开启。
警告！
非紧急情况，严禁人员扳动手柄，以免造成误动作。
选择阀外形安装尺寸：
型号
公称通径
（mm）
进(出)口
连接
A
（mm）
B
（mm）
H
（mm）
QXF40
40
Rc1 1/2螺纹
144
129
204
QXF50
50
Rc2螺纹
171
144
237
QXF65
65
Rc2 1/2螺纹
187
154
306
QXF80
80
Rc3螺纹
207
161
324
QXF100
100
DN100法兰
293
203
421
QXF125
125
DN125法兰
425
244
551
QXF150
150
DN150法兰
467
290
623

图6 选择阀
4．气体单向阀（QQD3/4.2）
结构（图7）：气体单向阀由阀体、阀芯组成。
工作原理：气体单向阀用于组合分配系统中，当防护区发生火警，开启气瓶打开后，开启气体流向防护区对应选择阀气缸，打开选择阀，经单向阀进入控制管路。和控制管路相连接其它防护区分配阀能够经过单向阀预防开启气体进入其驱动气缸，以免造成误动作，达成组合分配功效。
注意：安装时，请注意气流方向和箭头方向一致！
图7 气体单向阀
5．液体单向阀（QYD）
结构（图8）：液体单向阀关键由阀体、阀芯组成。
工作原理：液体单向阀和集流管相连接，且应垂直安装（注意：箭头标志向上），当系统工作时，七氟丙烷灭火剂由贮瓶进入集流管向防护区施放；液体单向阀可预防灭火剂倒流回贮瓶。
液体单向阀外形安装尺寸：
型号
公称通径
（mm）
φ
（mm）
H
（mm）
ZG
（mm）
M
（mm）
MYD32
32
62
90
ZG1 1/2
M45×2
MYD40
40
69
110
ZG2
M52×2
MYD50
50
89
145
ZG2 1/2
M64×2

图8 液体单向阀
6．集流管（QJG）
结构（图9）：集流管关键由无缝钢管、接头、法兰和安全阀组成。
工作原理：系统工作时，集流管用来聚集储瓶中七氟丙烷灭火剂，向防护区施放；集流管安全阀关键预防集流管超压，起安全保护作用。

图9 集流管（90L）
7．压力讯号器（QXF0.2/4.2）
结构（图10）：压力讯号器关键由外壳、
连接座、微动开关、活塞杆组成。
工作原理：压力讯号器安装于集流管出
口处或选择阀出口处，当施放气体灭火剂时，
气体压力推进压力讯号器活塞，接通微动开
关，使火灾报警控制器面板指示灯显亮，显
示系统开启。注意：压力讯号器动作后，必
须人工复位。复位时，将伸出壳体外推
杆向里推回。 图10 压力讯号器
8．喷嘴（ZQTG）
结构（图11）：喷头关键由喷头体组成。
工作原理：喷咀安装在防护区内，用来
喷洒灭火剂，在短时间使防护区内灭火剂
喷洒均匀。

图11 全淹没喷头
9．高压软管（QRG）
结构（图12）：高压软管是容器阀和液体单向阀之间连接管路，起压力缓冲作用。它关键由不锈钢波纹管和不锈钢丝制套组成。

图12 高压软管
10．控制气管（QKQ）
结构（图13）：控制气管关键由螺母、压套、气控管组成。它是用来输送从开启瓶组释放出来开启气体控制管路。

图13 控制气管
五、系统检验、维护和人员训练
1．检验
（1） 日检：应按检验类别要求对气体灭火系统进行检验，并按要求格式做好检验统计。检验中发觉问题应时处理。
（2） 月检：每个月应对气体灭火系统进行一次外观检验，检验内容及要求应符合下列要求：
①灭火剂储存容器、选择阀、液体单向阀、高压软管、集流管、阀驱动装置、管网和喷嘴等全部系统组件应无碰撞变形及其它机械性损伤，表面应无锈蚀，保护涂层应完好，铭牌应清楚，手动操作装置防护罩、铅封和安全标志应完整。
②灭火剂储存容器内压力，不得小于设计储存压力90%。
③气动驱动装置气动源压力，不得小于设计压力90%。
（3） 季度检：每三个月应对气体灭火系统进行一次全方面检验，并应符合下列要求：
①防护区开口情况、防护区用途及可燃物种类、数量、分布情况，应符合原设计要求。
②灭火剂储存容器间设备、灭火剂输送管道和支、吊架固定应无松动。
③高压软管应无变形、裂纹及老化；必需时，应按《气体灭火系统施工及验收规范》要求，对每根高压软管进行水压强度试验和气压严密性试验。
④各喷嘴孔口应无堵塞。
⑤对灭火剂储存容器逐一进行称重检验，灭火剂净重不得小于设计储存量90%。
⑥灭火剂输送管道有损伤和堵塞现象，则应按《气体灭火系统施工及验收规范》要求对其进行严密性试验和吹扫。
（4） 年检：每十二个月应对防护区按《气体灭火系统施工及验收规范》要求进行一次模拟喷气试验。

警告！
不能将明火和带烟物品带入火灾防护区域，不然可能会造成可燃气态物燃烧或爆炸。
当已释放钢瓶瓶头阀和系统管路断开连接时，必需将保护帽安装在释放口上，不安装保护帽会造成当不慎开启时钢瓶猛烈移动。违反这条警告可能会造成人员死亡、人身伤害或财产损失。
（5） 钢瓶维护管理应按《气瓶安全监察规程》实施；灭火剂输送管道耐压试验周期应按《压力管道安全管理和监察要求》实施。
2．维护
（1） 系统必需一直保持良好工作状态，维护人员必需经过专门培训。系统发生任何故障或损坏必需立即修复，并作具体统计。
（2） 系统使用（排放）后应委托生产厂家或有专业资格消防单位进行维修 。
3．人员培训
（1） 鉴于本系统自动化程度高，系统步骤多，密封性能要求严格。用户应对全部可能要担任检验、使用和维护该系统人员进行全方面严格培训。
（2） 用户在维护、检验及人员培训方面，本企业负责提供技术服务。必需时可来人来函和本企业联络。
