安全监控系统操作说明指导书.doc

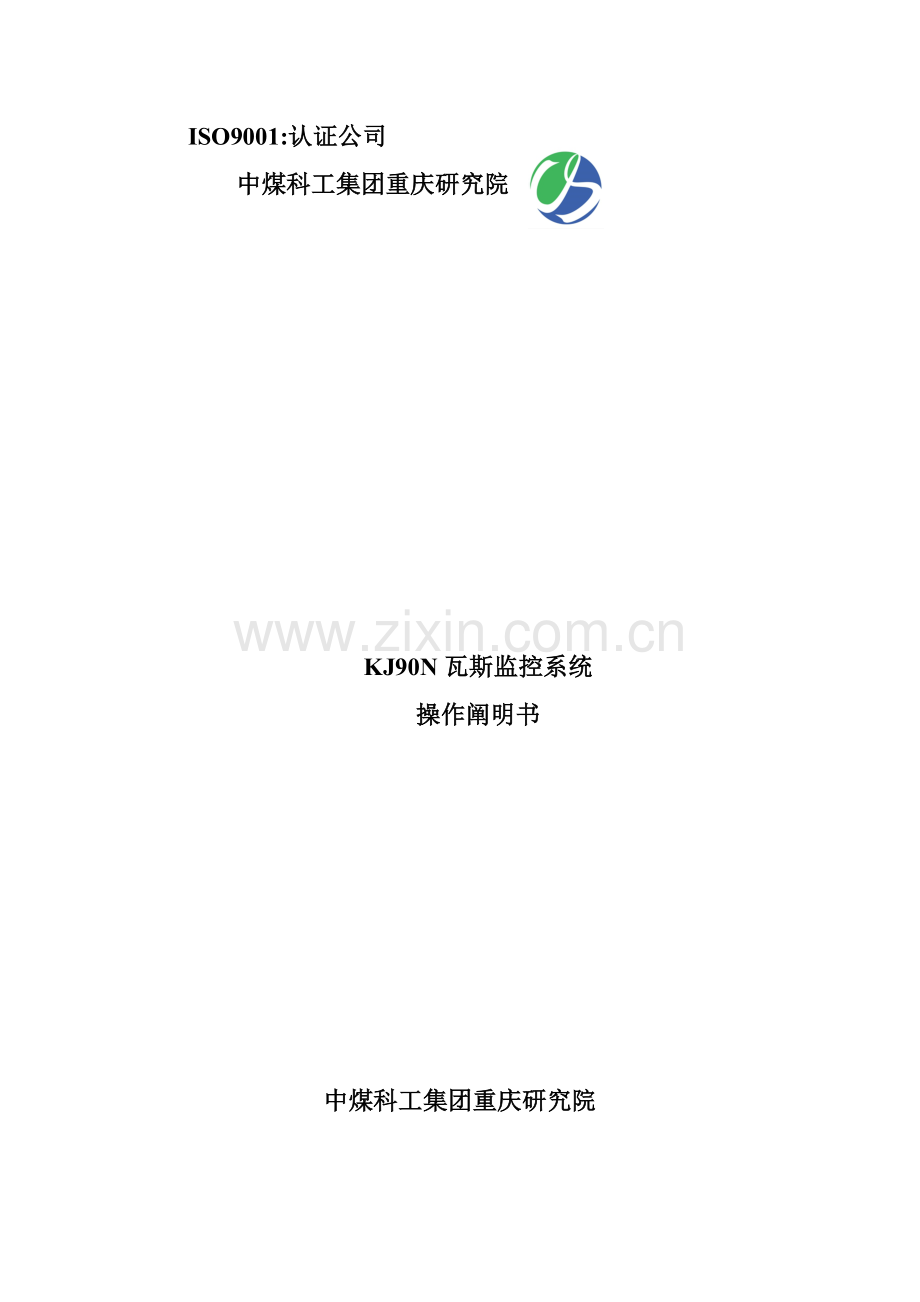

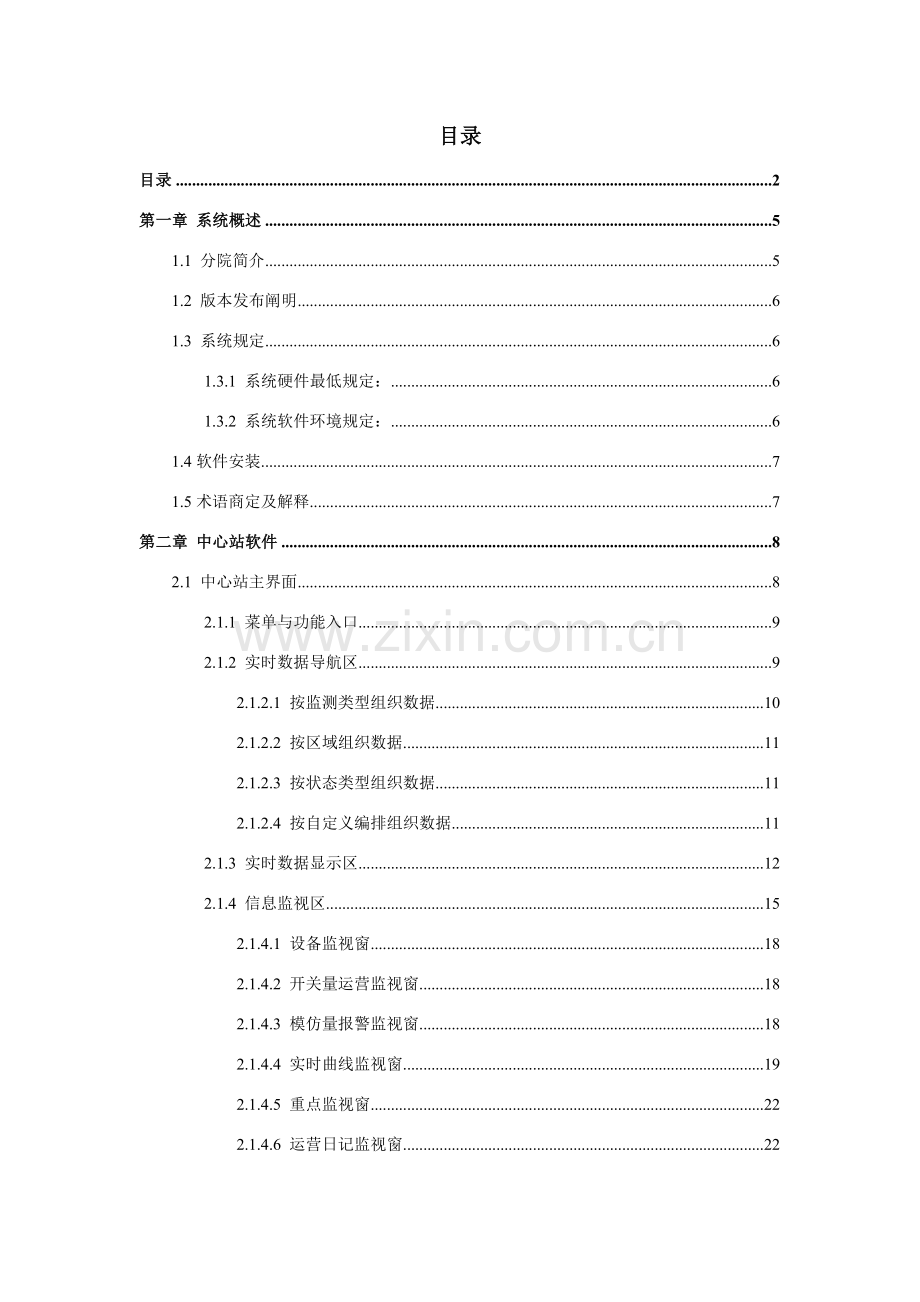

ISO9001:认证公司中煤科工集团重庆研究院 KJ90N瓦斯监控系统操作阐明书中煤科工集团重庆研究院目录目录2第一章 系统概述51.1 分院简介51.2 版本发布阐明61.3 系统规定61.3.1 系统硬件最低规定：61.3.2 系统软件环境规定：61.4软件安装71.5术语商定及解释7第二章 中心站软件82.1 中心站主界面82.1.1 菜单与功能入口92.1.2 实时数据导航区92.1.2.1 按监测类型组织数据102.1.2.2 按区域组织数据112.1.2.3 按状态类型组织数据112.1.2.4 按自定义编排组织数据112.1.3 实时数据显示区122.1.4 信息监视区152.1.4.1 设备监视窗182.1.4.2 开关量运营监视窗182.1.4.3 模仿量报警监视窗182.1.4.4 实时曲线监视窗192.1.4.5 重点监视窗222.1.4.6 运营日记监视窗222.1.4.7 瓦斯预警监视窗222.1.5 状态显示区232.2 系统设立252.2.1 修改密码252.2.2 系统设立262.2.3 设备管理302.2.4 逻辑点管理412.2.5 抽放逻辑定义442.2.6 风电瓦斯闭锁控制462.2.7 控制482.2.7.1 手动断电控制482.2.7.2 分站复位492.2.7.3 时钟同步502.2.8 其她管理502.2.8.1 班次设立502.2.8.2 区域地址管理512.2.8.3 开关量值管理532.2.8.4 安标信息管理562.2.8.5 应急预案管理562.2.9 顾客管理572.2.9.1 顾客管理572.2.9.2 角色管理592.2.10 操作日记612.2.11 系统自诊断612.2.12 注销登录612.2.13 退出系统622.3 视图622.3.1自定义编排632.3.2 显示样式定义642.4 实时列表显示672.4.1 数据回放672.4.2模仿量报警682.4.3模仿量断电712.4.4模仿量馈电异常712.4.5模仿量调用722.4.6开关量报警742.4.7开关量断电742.4.8开关量馈电异常742.4.9开关量调用752.4.10设备故障显示752.4.11实时馈电异常762.5 矢量图762.5.1 图形展示762.5.2 图形编辑782.6 图形图表822.6.1 模仿量单点曲线822.6.2 模仿量多点曲线842.6.3 开关量状态图852.6.4 开关量柱状图862.7 查询记录872.7.1 模仿量报警882.7.2 模仿量断电892.7.3 模仿量馈电异常892.7.4 模仿量运营记录902.7.5 开关量报警902.7.6 开关量断电902.7.7 开关量馈电异常912.7.8 开关量状态变动记录912.7.9 开关量运营记录922.7.10 设备故障查询922.7.11 设备定义信息查询932.7.12 模仿量记录日报表942.7.13 模仿量记录值记录查询942.7.14 抽放报表查询952.8 协助952.8.1 查看协助962.8.2 产品主页962.8.3 系统注册962.8.4 技术支持962.8.5 安装信息962.8.5.1 设备类型962.8.5.2 功能安装962.8.5.3 地址类型管理962.8.5.4 菜单管理972.8.6 关于系统99第一章 系统概述1.1 分院简介中煤科工集团重庆研究院位于西南重镇、中华人民共和国最年轻直辖市重庆市科技文化区沙坪坝区。重庆研究院建于1965年，是以研究煤矿安全监控技术、自动控制技术、计算机网络技术、粉尘防治技术、瓦斯与粉尘防隔爆技术、煤与瓦斯突出防治技术等专业为重点，形成以煤矿安全监控和安全装备为拳头产品,各种专业协调发展安全研究院。专业技术人员近500名。在专业技术人员中,有研究员48名,高档工程师180名,工程师280名,是一支业务水平较高专业技术队伍。分院下设测控技术、安全装备、粉尘、瓦斯（含矿井通风、火灾防治、物探技术）、防隔爆五个研究所，还设立了国家煤矿防尘、通风安全产品质量监督检测中心，国家煤矿防爆安全产品质量监督检测中心重庆防爆检查站和国家矿山安全计量站。1996年1月受国家计委委托在重庆研究院组建了煤炭行业第一种“国家煤矿安全技术工程研究中心”。煤矿安全原则化技术委员会下设粉尘、瓦斯通风分会也挂靠在重庆研究院。 重庆研究院从1986年起,持续十年获四川省先进科研单位一、二等奖,为国家筹划委员会审定甲级工程征询单位,四川省环境污染治理甲级单位,重庆市甲级计量合格单位,市文明单位。 当前重庆研究院建有一批大型科研设施和重点实验室，拥有各类有关专业高中级专业人才。 配有各种先进实验设备和测试仪器。具备很强技术开发、成果转化及生产能力。重庆研究院开展了广泛国际学术交流，与美、英、日、法、德、波、俄、澳、加拿大、南非、乌克兰等国保持着长期科技合伙与交流，成功举办了“98国际采矿安全与健康学术会议”，在国内外享有很高名誉。在国内，还广泛开展与淮南、淮北、晋城、新集、松藻等公司以及中华人民共和国矿业大学、南京理工大学等高校合伙研究。同步还主办面向国内外公开发行国家级科技期刊矿业安全与环保（原名煤炭工程师）杂志，发行范畴遍及全国各地煤矿和非煤矿山企事业单位、管理部门、科研院所、大专院校、图书馆及图书信息部门。1.2 版本发布阐明本文档是KJ90N瓦斯监控系统软件操作阐明文档，提供了最新信息或其他信息。本文中信息也许变动，恕不另行告知。除非另行阐明，本文例子中涉及公司、组织、产品、人物或事件均属虚构，与任何真实公司、组织、产品、人物或事件无关。如有雷同，纯属巧合。遵守任何合用著作权法是顾客责任。在不限制版权权利前提下，未经重庆研究院明确书面允许，无论出于何种目，均不得以任何形式或借助任何手段（电子、机械、影印、录音或其他手段）复制或传播本文中任何某些，或将其存储于或引入检索系统。1.3 系统规定1.3.1 系统硬件最低规定：服务器： CPU规定：Intel Pentium 1.8GHZ 内存(RAM):最低512MB，推荐2GB 硬盘：40G 显示屏辨别率:1024*768 网卡：10/100Mbps(选用双机热备规定双网卡) 串口：COM1，COM2 光驱：VCD/DVD客户端： CPU规定：Intel Pentium 1GHZ 内存(RAM):最低128MB，推荐256MB 硬盘：20G 显示屏辨别率:1024*768 网卡：10/100Mbps1.3.2 系统软件环境规定：操作系统某些 Win Server + IIS5.0+SP4 Win Advanced Server+IIS5.0+SP4 Windows Server Standard Edition+IIS6.0+SP1 Windows Server Enterprise Edition+IIS6.0+SP1数据库某些 MySQL 5.0SQL Server+.Net FrameWork4.01.4软件安装(1)安装所规定操作系统和所有驱动程序。(2)安装好MySQL 5.0以上版本数据库。(3)WCF数据服务安装。(4)中心站安装与配备。以上详细环节可以参见光盘或者其她相应电子文档阐明。1.5术语商定及解释中心站软件：负责和硬件设备进行通讯应答，逻辑解决程序；客户端：负责显示，查询，记录，打印程序；WCF：应用程序开发接口（提供数据服务）；MySQL：关系型数据库管理系统；IIS:互联网信息服务。第二章 中心站软件中心站软件加载特殊采集模块运营，在负责数据浏览同步采集和分析数据，并直接与数据库进行交互；整体构架采用是C/S构造，顾客需要运营中心站软件，可以使用新建账号也可以使用中心站默认顾客登录中心站软件，登录中心站后显示主界面如下图所示：该系统重要涉及如下几种大功能模块：系统设立、视图、实时列表显示、矢量图、图形图表、查询记录以及协助，在下面会对各个功能模块进行详细描述。2.1 中心站主界面中心站主界面重要由菜单栏、实时数据导航区、实时数据显示区、信息监视区和状态栏五某些构成，其中顾客可以控制实时数据导航区和信息监视区显示还是隐藏，这五个某些构成构造如下图所示：2.1.1 菜单与功能入口该区域位于主界面最上方，其格式较为固定；该区域内容涉及：菜单：所有功能都可以在菜单栏找到入口进入相应功能块；快捷工具栏：通过配备，将某些惯用功能配备到快捷工具栏中，这样更以便顾客操作；系统标题：可以设立系统名称；系统LOGO：在醒目位置放置系统LOGO；2.1.2 实时数据导航区该区域用于对实时数据显示区内数据进行合理组织，使得能迅速调出显示实时数据显示区内各种类型数据；该区域顾客可以自行选取显示或者隐藏，如下图所示：该区域组织数据方式有如下几种显示方式：按设备类型、按区域类型、按设备状态、按自定义编排，并可以通过选项卡进行切换。2.1.2.1 按监测类型组织数据按瓦斯、风速、风门等各种监测类型为主，安装位置为辅一种数据组织方式进行组织，使顾客可以以便查找到某一类型所有数据；大体组织形式如下图所示：2.1.2.2 按区域组织数据这种方式以工作面为重要织组方式，然后再进行类型划分，可以便顾客以工作面为主线对数据进行展示，大体组织形式如下：2.1.2.3 按状态类型组织数据这种方式以报警状态进行组织，可以便顾客展示和解决某种状态所有数据，大体组织形式如下：2.1.2.4 按自定义编排组织数据提供顾客自定义编排方式，自定义编排时，可以指定各种编排组，同步为一种组指定一种名称，用于辨认，每一组内每一种显示数据格都可以任意指定，以实现任意编排；关于如何自定义编排在下面视图功能模块自定义编排子模块中会详细描述，树形构造处展示各个定义编排组，除自定义编排外，可配备默认排序规则，如下图所示：2.1.3 实时数据显示区实时数据显示区域显示当前系统所有实时数据，显示数据会自动刷新；显示重要涉及点号、地址和值等信息，显示列内容和行数顾客可以在自定义编排里面进行设立，如下图所示，分别可以对类型、区域、状态以及自定义编排显示进行设立，实时数据显示区就是按照设立内容进行显示：当实时数据导航区和信息监视区都处在隐藏状态时，实时数据显示区可以实现最大化显示，如下图所示：当一页显示不完所有实时数据时候，系统会自动分页显示，顾客可以选取显示页也可以选取自动翻页：在实时数据显示区中，鼠标停留于“值”显示列某些，会自动弹出一种信息显示框，显示信息涉及数据采集时间、当前状态、近来报警和断电时间，如下图所示：选中其中一条数据，鼠标双击可以查看该设备当前状态和基本信息等内容，如下图所示：选取一条实时数据，点击鼠标右键，可以查看设备详细定义信息、历史曲线以及将所选设备添加为重点监控，模仿量设备还可以查看实时曲线，如下二图所示：2.1.4 信息监视区信息监视区可以显示各种数据，其中涉及系统运营日记、设备状态变动记录、设备异常信息、模仿量实时曲线、重点监视数据、瓦斯预警数据，这些监视窗体可以打开也可以关闭，顾客只需要点击“视图”主菜单，然后选取相应监视选项，即可在监视区内打开所选监视信息，如下图所示：信息监视区可以显示也可以隐藏，顾客可以通过隐藏和显示按钮控制其显示还是隐藏：隐藏后来，实时数据显示区会自动向下扩展覆盖本来信息监视区；鼠标定位到被隐藏信息监视窗选项卡，即可重新弹出信息监视窗，点击停靠显示按钮，就可以重新回到停靠显示状态，如下图所示：信息监视区可以停靠显示也可以在主界面任意位置浮动显示，通过鼠标双击或者向上拖动监视区上方边框可以将整个监视区浮动显示，同步还可以鼠标双击某个选项卡让其中一种监视窗浮动显示，其他监视窗依然停靠显示；同步，双击浮动监视窗上方边框或者双击选项卡可以恢复停靠显示。（1）双击或拖动监视窗边框，让整个信息监视区浮动显示，如下图所示：浮动显示信息监视窗如下图所示：（2）双击单个选项卡，让所选监视窗浮动显示，如下图所示：浮动显示状态变动监视窗，如下图所示：（3）双击浮动显示监视窗上方边框或者选项卡恢复监视窗停靠显示模式，如下图所示：2.1.4.1 设备监视窗设备监视窗用于显示当前系统连接所有设备和状态，以图形方式进行显示所有分站状态，当分站异常时该分站图形会以红色提示；双击分站图标还可以查看该分站所接所有设备状态和类型等信息，如下图所示：双击某个分站图标，即可弹出该分站下所有连接设备信息，如下图所示：2.1.4.2 开关量运营监视窗当开关量监测点状态发生变化时，在该运营监视窗中会自动加入一条记录，信息内容涉及时间、监测点号、状态变化，如下图所示： 2.1.4.3 模仿量报警监视窗当系统有模仿量报警时，在模仿量报警监视区会自动加入一条信息；信息内容涉及时间、监测点号、状态变化，如下图所示：2.1.4.4 实时曲线监视窗实时曲线是以曲线方式监视模仿量设备实时值，通过实时曲线可以看出实时值变化趋势；如果要查询某个模仿量设备实时曲线，可以在实时数据显示区选中该监测点设备，点击右键选取查看实时曲线或者点住鼠标左键拖入实时曲线监视窗区域内；实时曲线监视窗可以以不同颜色同步显示各种监测点实时曲线，如下图所示：为了满足不同顾客需求，咱们为实时曲线显示设计了各种显示样式，顾客可以依照自己需要在实时曲线监视窗体内点击右键选取样式，显示样式涉及直连接线、曲线、折线、柱图、直线区域和折线区域显示，如果不需要显示某个监测点曲线，可以点击右键进行删除显示点，如下图所示：（1）直连接线显示样式：（2）曲线显示样式：（3）折线显示样式：（4）柱图显示样式：（5）直线区域显示样式：（6）折线区域显示样式：（7）显示立体效果：2.1.4.5 重点监视窗重点监视窗是用于显示某些重要检测点信息，这些检测点检测信息需要特别关注，顾客可以依照需要任意添加重点关注点，也可以任意删除重点关注点。在实时数据显示区内选中需要重点关注测点，然后点击鼠标右键，在弹出选项中选取添加到重点监控，该点就会自动添加到重点监视窗内；同步，也可以删除重点监控测试，在重点监视窗内选中测点，然后点击删除按钮即可删除该重点监控测点，如下图所示：2.1.4.6 运营日记监视窗运营日记监视窗是用于记录顾客操作日记和系统运营日记，记录顾客也许影响数据或重要操作环节以及记录系统运营中重要信息，涉及开关中心站、进入重要功能（用于分析功能使用频率）、严重（有必要记录）系统错误等等，如下图所示：运营日记监视窗中各按钮功能和分布阐明，如下图所示：2.1.4.7 瓦斯预警监视窗瓦斯预警监视窗是用于显示所有达到预警条件模仿量检测点和值等信息，这里瓦斯预警和设备管理里面设立瓦斯预警值不同样，这里预警指是瓦斯值升高速率过快，有达到报警趋势，也就是说值升高变化率比较大，对这种状况加以提示，以便监控员观测和进行相应解决工作，如下图所示：2.1.5 状态显示区状态栏重要是用于显示顾客登录信息、数据库和WCF连接状态以及语音报警状态等信息，显示内容涉及：当前登录顾客：显示登录顾客状态等；数据库状态：中心站模式时才会有这种状态显示浮现，指定当前主、备数据库状态，涉及连接状态、维护状态等，当连接异常时会以红色文字提示异常；WCF服务器状态：显示所有WCF服务器连接状态，当状态异常时以红色文字提示异常；声音状态：显示当前与否启动了声音报警，并使用该状态按钮进行状态切换，如下图所示：（1）顾客登录状态涉及：登录顾客名、真实姓名、联系电话、登录时间、注销登录按钮、切换顾客按钮（2）数据库状态信息涉及：数据库类型、服务器地址、数据库名称以及当前状态。数据库状态正常，如下图所示：数据库异常状态，点击查看异常可以查看异常详细信息，如下图所示：（4）数据服务状态信息涉及：数据服务名称、服务状态、数据服务地址。数据服务正常：在数据服务状态里面涉及当前系统设立所有数据服务信息，只要有一种数据服务状态为正常时，此时在状态栏中就会显示数据服务状态为正常，如下图所示：数据服务异常：当系统设立所有数据服务都异常时，在状态栏中会显示数据服务状态为异常，如下图所示：2.2 系统设立系统设立重要是对系统参数、设备定义以及系统诊断等方面进行管理，重要涉及修改密码、系统设立、设备管理、抽放逻辑定义、逻辑点管理、控制关系管理、顾客管理、控制、风电闭锁控制、操作日记、系统自诊断、其她管理、操作日记、注销登录和退出系统等功能模块，如下图所示：2.2.1 修改密码用于修改当前登录顾客登录密码，点击系统设立修改密码，弹出如下图所示界面，输入新密码和确认密码，点击拟定即可修改：密码修改成功：2.2.2 系统设立系统设立模块重要是对系统最基本参数进行设立，涉及数据库设立、WCF数据服务设立、中心站和客户端权限设立、报警设立、双机热备以及日记记录方式等。（1）数据库设立：数据库设立涉及主数据库和备数据库以及文献数据库设立，主备数据库设立涉及数据库类型选取、服务器地址、数据库名称、顾客名和密码设立，当前该系统使用是MySQL数据库，因此类型选取MySQL 5.*，如图所示：选取数据库类型，然后输入服务器地址、数据库名称、数据库登录顾客名和密码，如下图所示：文献数据库配备：以文献方式存储数据，如密采数据等等，在文献数据库配备选项中，点击“选取”按钮可以设立文献数据库存储途径，如下图所示：（2）报警设立：报警设立重要是选取报警类型，报警方式有声音报警和声光报警两种，而声音报警又涉及声音报警、语音报警和蜂鸣器报警 ；选取声音报警时候可以分别选取普通报警声音和严重报警声音，选取语音报警时可以选取语音报警朗读声音和朗读语速；在装有声光报警器前提下，顾客启用声光报警，当有报警发生就会进行声光报警：点击报警类型下拉列表可以选取报警类型，如下图所示：（3）WCF服务设立：WCF服务设立是用于配备数据服务连接，顾客可以添加各种服务配备，点击“添加一种WCF服务地址”然后输入名称和地址点击应用即可；顾客还可以对输入地址进行验证，作用是验证输入地址与否对的；顾客也可以删除无用WCF服务配备：设立各种WCF数据服务时候，要注意服务器名称和地址不能相似，否则系统会提示名称或地址存在相似设立，如下图所示：输入地址后，可以点击“验证地址”，从而来验证输入地址与否对的，同步选中相应配备，点击“删除配备”可以删除该配备，如下图所示：（4）中心站权限配备：用于配备使用中心站默认顾客登录系统所具备操作权限，在配备当中可以选取相应操作资源，选中资源表达具备该资源操作权限：（5）匿名访问权限设立：匿名访问权限设立是对顾客使用匿名方式访问客户端时所具备操作权限设立，当设立为容许客户端匿名登录时顾客就可以采用匿名方式登录，否则顾客必要使用顾客账号登录，在该配备中，选取资源表达具备该资源操作权限：（6）双机热备配备：双机热备配备涉及本机主备模式、主备机端口、IP地址以及双机切换最大心跳时间等配备，要注意主备机配备要保持一致才行：2.2.3 设备管理设备管理是中心站软件核心，它通过定义方式，把矿井中物理量，如互换机、串口、分站、传感器等一一映射到中心站系统中，通过对中心站操作，就可以理解、查询分站或传感器状态，也可以通过一定方式和环节，控制井下监控部件，达到断电、闭锁保护等工作。设备管理重要涉及互换机和串口定义、分站及端口定义、模仿量定义、开关量定义、智能开停、控制量定义、异常控制定义、流量定义以及模仿量报警默认值设立等。下面就对这些定义功能做出相应阐明。点击“系统设立”，然后选取“设备管理”，便会打开如下图所示界面，界面左边为设备树形列表，右键点击“系统设备”列表可创立互换机和串口，右键点击互换机或者串口可以创立相应分站：（1）互换机和串口定义：右键点击设备定义界面左边树形列表中“系统设备”，在弹出下拉列表中选取“创立互换机模块”选项，即可进入如下图所示创立互换机界面，在创立互换机过程中重要有基本属性设立、互换机参数设立以及转485参数设立；安装位置即互换机所安装物理位置，设备状态有正常和停用两张状态，正常即为当前正常使用，停用即为当前未使用或停止使用；互换机类型重要有东方数码和MOXA两张类型，运营模式有服务器和客户端两种模式，当为客户端模式时，服务器端IP变成可配备选项，在互换机参数中尚有互换机IP地址、端标语和MAC地址等其他配备，如下图所示；如果需要转为485信号可以在界面下方对转485参数进行相应设立，点击“拟定”，最后点击“保存并生效所有定义”，在此要注意，只有点击了“保存并生效所有定义”才会将添加或修改设立保存。在弹出列表中选取“添加互换机”，在设备列表中就会添加一种互换机列表，点击该互换机列表，即可进入互换机设立界面，如下图所示：右键点击“系统设备”，在弹出列表中选取“添加串口”，即可进入串口创立界面，创立串口时需要对基本属性和串口参数进行设立，在基本属性中需要设立串口名称和设备状态，在串口参数中需要设立串标语、波特率、数据位、校验位、停止位、读写超时和读写缓冲区大小等参数，如下图所示，参数设立好后来点击“拟定”，最后点击“保存并生效所有定义”串口即可创立成功：（2）分站及端口定义：分站必要在互换机或者串口基本下新建，在没有创立互换机或串口状况下无法创立分站，右键点击已经创立好互换机或者串口，然后在弹出列表中选取创立相应类型分站，即可创立分站：在分站定义界面中，界面右上方为分站基本属性配备，其中涉及分站号、分站安装地址、地址类型（如进风、回风、上隅角、管道等等）、分站类型以及设备状态，下方为端口和异常控制等配备选项，如下图所示：分站也可以添加异常控制关系，如下图所示，进入异常控制选项卡，点击“添加”即可进入控制执行点选取界面：点击了添加按钮后来，就可以弹出选取控制执行点界面，在该界面中可以选取触发控制状态（如上限断电或者通讯故障等），然后选取控制关系执行点（即选取控制口），如下图所示：其她配备：在分站属性其她分站选项卡中尚关于于分站中断存贮以及双倍频率通信配备，如下图所示，可以选取打开分站中断存贮功能和双倍频率通信功能也可以不选取，选中打开分站中断存贮功能后还可以选取中断数据存贮采样周期：（3）模仿量和开关量定义：其中“模”表达模仿量、“开”表达开关量。模仿量涉及瓦斯、一氧化碳、粉尘等类型物理量，它们值在某个区间内任意变化；开关量涉及设备开停、风门开关、馈电等，她们只有相应三个状态，如“开”“停”尚有“断线”。将开模互换端口需要定义端口勾上，在树形列表就会自动添加一条定义模仿量或开关量设备信息，选中该条信息就可以进入模仿量或开关量设备定义界面，如下图所示：进入模仿量设备定义界面，模仿量设备定义涉及基本属性设立和上下报警设立、异常控制和控馈关系设立。在模仿量上下限报警设立当中，顾客可以手动输入相应值，同步还可以设立报警和断电本地控制口：异常控制涉及上溢空、负漂控制和断线控制，可以分别为其选中相应控制口：控馈关系设立：进入控馈关系设立界面，点击添加即可进入选中控制执行点界面，在此需要选取是控制量，既可以选取本地控制也可以选取其他分站控制量即为交叉控制，同步也可以对既有控馈关系进行修改和删除，如下图所示：开关量设备定义涉及基本属性、三态定义、断线控制和控馈关系等几项设立，基本属性同模仿量设备定义同样需要设立安装位置和地址类型以及检测类型和设备状态；控馈关系设立同模仿量控馈关系设立类似，点击添加进入选中控制执行点，同步也可以对既有控馈关系进行修改和删除操作：（4）瓦斯抽放定义：与其她分站不同，在V锥分站和V锥控制柜定义界面中多了一种V锥端口配备项，点击V锥端口选项卡，进入V锥端口定义，如下图所示，可以选取1#、2#V锥，同步还可以选取参数量，选取后来在界面左边就会浮现刚添加瓦斯抽放，选中相应瓦斯抽放即可进入定义界面：瓦斯抽放定义与模仿量定义类似，详细设立可以参照模仿量设备定义：（5）智能开停、控制量和脉冲量定义：智能开停与开关量定义类似，定义时，和开停定义类似，详细定义参见开关量定义；在“控制口及其他”设立界面中，选取相应端口，在左边树形列表就会增长相应设备：将控制口1#口勾上，然后在树形列表选中该控制量设备即可显示该控制口属性设立界面，如下图所示，属性设立涉及基本属性、控制定义、馈电检测等设立。控制定义重要是设立0态和1态所示含义，哪个状态为异常状态以及输入控制区域：馈电检测设立重要是用于设立记录馈电异常状况，当“记录馈电异常状况”选项框选中后来，下面反馈检测点下拉选取框就变为可用，点击下拉列表即可选取反馈监测点；如果不选本地反馈检测点，还可以选取交叉反馈检测点，勾上“交叉反馈检测”选项框，然后点击“选取点”即可选取相应交叉反馈检测点：脉冲量定义重要需要定义安装位置，选取地址类型和设备状态：（6）管理模仿量报警默认值：普通状况下，安装在某个特定位置特定传感器报警值是有规定，例如上隅角位置瓦斯传感器，为了以便顾客设立以及避免重复操作，咱们为安装于不同地址类型里各种模仿量传感器设定一种默认报警值，这样顾客设立上下限报警就相对以便和快捷，如果数值不对，顾客也可以自行修改，这样设立相对以便了许多；如下图所示，点击“管理模仿量报警默认值”进入模仿量报警默认值管理界面，在界面左边可以选取设备类型，右边选取地址类型，然后再右下方设立默认报警、预警和断电值：2.2.4 逻辑点管理逻辑点定义，涉及逻辑模仿量、逻辑开关量、逻辑合计量和逻辑抽放量。逻辑点是指某些无法用传感器直接监测，必要通过既有传感器监测值或状态按一定运算得到量，定义界面如下图所示，界面左边为已定义逻辑点列表，右边为规则定义和点定义选项卡，界面下方为操作按钮：点击“添加新点”，在已定义逻辑点列表就会增长一条带“*”记录，同步规则定义和点定义界面变成可用，默认显示是规则定义配备选项，如下图所示：点击输入量背面“选取”按钮可以选取输入量点号，最多可以选取四个输入量，如下二图所示：点击上图中“+”，展开列表，如下图所示：点击输出量类型下拉列表可以选取类型，总共有模仿量、开关量、合计量和抽放量四种类型，如下图所示：输入量和输出量类型选取好后来，还需要输入或者选取运算表达式，表达式可以手动输入，也可以点击“选取下图快捷模板”选取运算表达式，如果没有需要快捷模板，顾客还可以进入运算表达式模板管理界面进行新建和修改等操作，如下二图所示：点击“选取系统快捷模板”后来，就会弹出如下图所示界面：逻辑量中点定义和设备管理中各种类型设备定义类似，在此不做详细阐明，可以参见设备管理中各类设备定义阐明，所有配备做完后来点击“保存逻辑点定义”即可完毕逻辑点定义，如下图所示：2.2.5 抽放逻辑定义与逻辑点类似，抽放逻辑也是已有抽放量和常量按一定表达式计算输出量，下图所示为抽放逻辑定义主界面，左边为已定义抽放组信息显示，右边为操作按钮，顾客可以点击“新建”进行新抽放逻辑定义，也可以选取既有抽放逻辑进行修改或者删除操作：点击“新建”按钮，进入抽放定义添加界面，界面分三块，左上方为基本设立，左下方为输入量设立，右边为计算输出信息列表，如下图所示，在基本配备里面选取计算类型、反馈显示、V锥型号以及输入输出地址：点击“选取”进入输入量选取界面，然后选取输入量，并点击“拟定”，以此办法选取背面输入量，输入05、输入06为常量分别为管道压力和本地大气压，如果不清晰表达是什么量，可以用鼠标点击一下输入量背面文本框，在界面下方就会显示一行输入提示，如下图所示：在界面右边为计算输出量，其中有一列为“启用”，打“”表达启用，打“”表达不启用，鼠标双击可以选取启用或者不启用某一项输出，如下图所示：2.2.6 风电瓦斯闭锁控制风电闭锁是说，风机一停，就自动切断电源，风机运转才干解锁从新供电；瓦斯闭锁是瓦斯达到一定值后来就自动切断电源，直到瓦斯恢复到一定值范畴内才解锁重新供电。点击“系统设立”菜单，然后选取风电闭锁控制，即可进入如下图所示风电瓦斯闭锁设立界面，在界面最上方是选取设立闭锁分站，中间是启用三路控制选项框，下方为删除和拟定以及退出按钮：选取闭锁分站后来，点击选中启用第一路控制（注意：只有启用第一路控制，才干启用第二路控制，以此类推），即显示出开关量和模仿量条件以及开关量断线控制和断开态控制信息，如下几图所示，这时就可以选取开关量和模仿量条件以及开关量断线和断开态控制端口，选取好后来点击“拟定”即可；在这里面还可以修改或者删除既有定义：第一路控制：将第一路控制勾上后来，就会显示第一路设立界面，如下图所示：第二路控制：第三路控制：2.2.7 控制控制重要涉及手动控制和分站复位以及时钟同步几种子模块，如下图菜单列表显示：2.2.7.1 手动断电控制手动控制是用于特殊状况下（如未超限时实现断电等）控制手段，其控制优先级高于软件自动控制。手动控制涉及手动断电、手动复电、取消手动控制和恢复交叉断电控制。点击“系统设立”，选取控制，然后再点击手动断电控制即可进手动控制界面，如下图所示：进入手动控制界面，选取需要控制分站控制口，然后在控制操作中选取断电、复电、释放控制或者是选取取消交叉控制，然后输入执行操作因素，点击“执行”即可完毕手动控制操作，同步还可以进行取消交叉控制操作，如下图所示：2.2.7.2 分站复位分站复位是指对井下分站重新启动，使其恢复到初始状态。顾客可以选取需要复位分站，添加到准备复位分站列表中，然后点击“执行复位”即可完毕分站复位，如下二图所示：顾客选中分站点击“”添加分站到复位列表，如果所有分站都需要复位，则可以点击“”一次性添加；同理，也可以将复位列表中分站删除：2.2.7.3 时钟同步时钟同步，是为了使井下分站和监控系统主机（服务器）时钟保持一致，防止时间不一致产生数据不一致，而导致软件监控数据漏报或数据覆盖，时钟同步操作类似于分站复位，选取需要同步分站，然后执行即可。2.2.8 其她管理2.2.8.1 班次设立班次设立，是将每天时间分为3班或4班，以便与实际工作一致，并以便计算每个班次工作量，如每个班次时间内，提高货品次数和重量，或人次等。在班次设立时，可分为“3班”或“4班”两种不同类型。即将每天时间分为3段或4段，每段表达一种班次。顾客可以在班次设立中选取，并在下面班时间处，设立每班开始时间和结束时间。点击“系统设立”，选取“其她管理”，然后选取“班次设立”，即可进入班次设立界面：选中上图所示列表中一种班次信息，然后点击“修改”按钮，即可进入该班次信息设立界面：2.2.8.2 区域地址管理区域地址重要是为了可以按工作面为重要织组方式进行实时数据显示而设立，可以便顾客以工作面为主线对数据进行展示。点击“系统设立”，选取“其她管理”，然后选取“区域地址管理”即可进入如下图所示界面，右键点击所有区域可以显示详情和添加区域；鼠标选中“所有区域”，然后点击“新建区域”也可以进行区域添加：同步，在区域下面还可以添加区域，如下图所示，右键点击“抽放点”选取添加区域，即可进入区域添加界面：区域添加界面，输入名称和描述（描述可为空）点击“拟定”即可添加成功：在界面右边显示是所有区域和设备地址，点击右键可以显示详细信息以及修改信息和移动位置，如下图所示：选中一种设备地址，右键点击，鼠标移动到“移动位置”选项，然后点击一下需要移动到目的区域中，所选设备就会在目的区域中显示，在中心站主界面中实时数据导航中点击该区域也可以看到所选设备：2.2.8.3 开关量值管理开关量值是用于描述设备所处各种状态，例如“交流正常”、“通信中断”、有电、无电、停止、关闭等等，开关量值分为系统开关量值和顾客自定义开关量值，如下图所示，系统列显示为“是”表达是系统自有，显示为“-”表达是顾客添加，顾客只能删除或修改顾客添加开关量值：点击“新建”，在已定义开关量值列表最后会添加一条带“*”记录，然后在选取项详情里面输入名称和描述（描述可为空），最后点击“拟定”即可添加成功：顾客还可觉得开关量值选取状态显示图片，如下图所示，选取一种开关量值，点击“从系统中选取”即可从系统有图形中选取，选取后来点击“拟定”即可添加成功，当有设备为该开关量值状态时，在实时数据“值”显示列就会显示选取图形：点击“从系统中选取”，就会显示系统当前已有图形，固然还可以顾客自定义上传本地存在图片：图形选取好后来，就会在界面中显示出来：2.2.8.4 安标信息管理安标信息是记录各种设备安全标志号和有效期以及生产单位和地址等信息，以便顾客查看安标与否过期等，该功能对整个系统运营并无什么作用和影响，如下图所示：2.2.8.5 应急预案管理应急预案是指当遇到某种特殊状况或紧急状况时应当如何解决，例如遇到瓦斯事故或者水灾事故应当如何解决，提前制定好预案，这样能更快和有效地应对紧急状况，从而减少危险性和损失，如下图所示，点击“新建”，然后输入预案名称和内容，点击“应用”或“拟定”即可完毕预案添加：每一种区域地址都可以关联相应应急预案，如下图所示，可觉得每个区域地址选取一种默认预案，在界面右上方可以查看到有哪些可选预案：2.2.9 顾客管理2.2.9.1 顾客管理顾客管理涉及添加顾客、删除顾客、修改顾客三个子功能，系统有一种超级管理员顾客admin，该顾客为系统自带，顾客无权限对该顾客进行操作，系统管理员才有权限对顾客进行管理。
