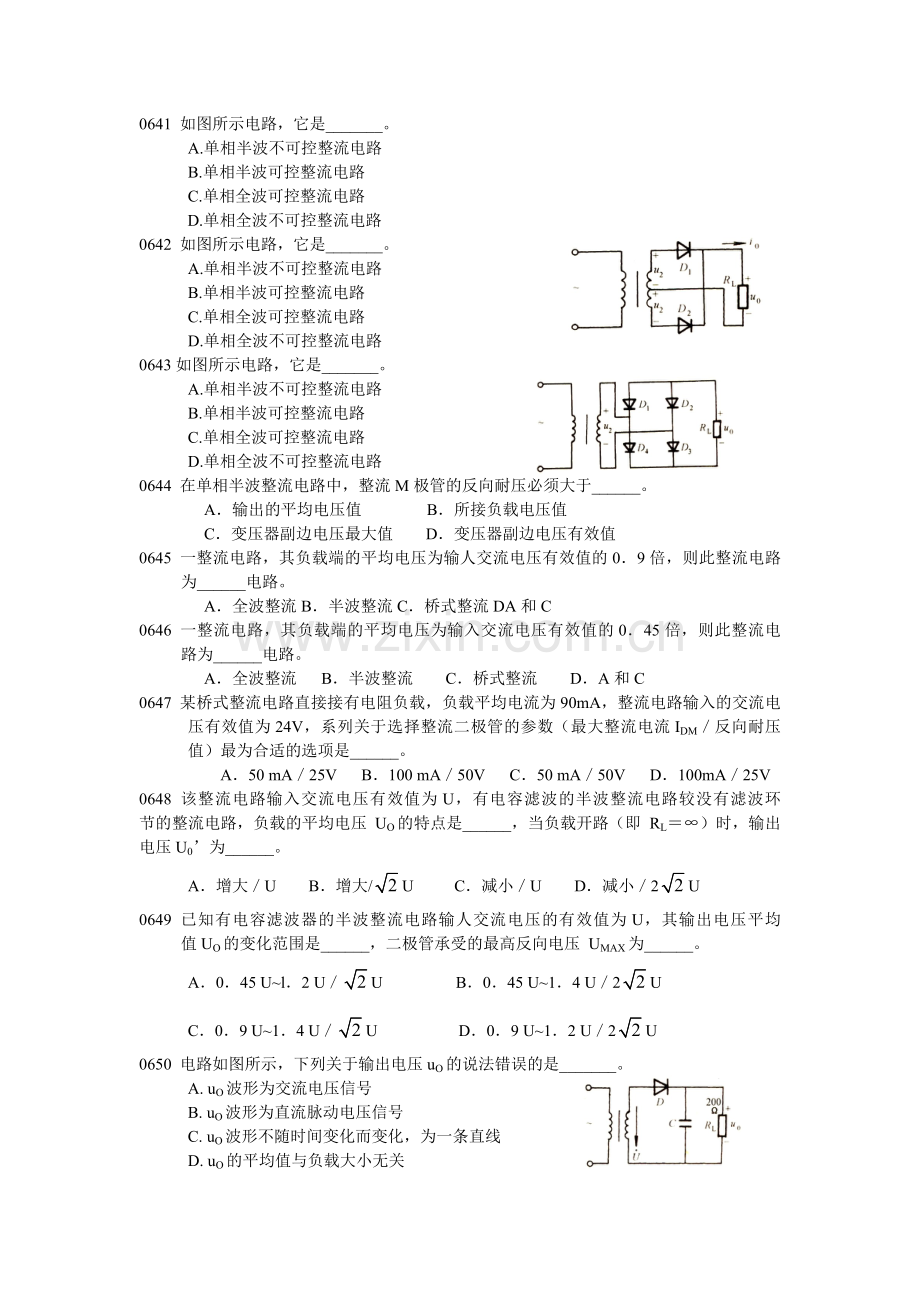

第四章--半导体电路(中).doc

0641 如图所示电路，它是_______。
A.单相半波不可控整流电路
B.单相半波可控整流电路
C.单相全波可控整流电路
D.单相全波不可控整流电路
0642 如图所示电路，它是_______。
A.单相半波不可控整流电路
B.单相半波可控整流电路
C.单相全波可控整流电路
D.单相全波不可控整流电路
0643如图所示电路，它是_______。
A.单相半波不可控整流电路
B.单相半波可控整流电路
C.单相全波可控整流电路
D.单相全波不可控整流电路
0644 在单相半波整流电路中，整流M极管的反向耐压必须大于______。
A．输出的平均电压值 B．所接负载电压值
C．变压器副边电压最大值 D．变压器副边电压有效值
0645 一整流电路，其负载端的平均电压为输人交流电压有效值的0．9倍，则此整流电路 为______电路。
A．全波整流B．半波整流C．桥式整流DA和C
0646 一整流电路，其负载端的平均电压为输入交流电压有效值的0．45倍，则此整流电 路为______电路。
A．全波整流 B．半波整流 C．桥式整流 D．A和C
0647 某桥式整流电路直接接有电阻负载，负载平均电流为90mA，整流电路输入的交流电压有效值为24V，系列关于选择整流二极管的参数（最大整流电流IDM／反向耐压值）最为合适的选项是______。
A．50 mA／25V B．100 mA／50V C．50 mA／50V D．100mA／25V
0648 该整流电路输入交流电压有效值为U，有电容滤波的半波整流电路较没有滤波环 节的整流电路，负载的平均电压 UO的特点是______，当负载开路（即 RL＝∞）时，输出电压U0’为______。
A．增大／U B．增大/U C．减小／U D．减小／2U
0649 已知有电容滤波器的半波整流电路输人交流电压的有效值为U，其输出电压平均 值UO的变化范围是______，二极管承受的最高反向电压 UMAX为______。
A．0．45 U~l．2 U／U B．0．45 U~1．4 U／2U
C．0．9 U~1．4 U／U D．0．9 U~1．2 U／2U
0650 电路如图所示，下列关于输出电压uO的说法错误的是_______。
A. uO波形为交流电压信号
B. uO波形为直流脉动电压信号
C. uO波形不随时间变化而变化，为一条直线
D. uO的平均值与负载大小无关
0651 在单相桥式整流电路中，负载的平均电流为2A，则流过每只二极管的平均电流为_______。
A．2A B．1A C．A DA
0652 具有电容滤波器的单相半波整流电路，若变压器副边有效值U＝20V，当负载开路 时，输出平均电压UO约为______。
A．9V B．20V C．8V D．28．2V
0653 具有电容滤波器的单相半波整流电路，著变压器副边电压有效值U＝20V，则二极 管承受的最高反向电压为______。
A．20V B．28．2V C．56．4V D．40V
第三节 晶体管及其电流放大原理
0654 晶体管工作在饱和区的条件是______。
A．发射结正向偏置，集电结反向偏置
B．发射结反向偏置，集电结正向偏置
C．发射结正向偏置，集电结正向偏置
D．发射结反向偏置，集电结反向偏置
0655 晶体管工作在放大区的条件是______。
A．发射结正向偏置，集电结反向偏置
B．发射结反向偏置，集电结正向偏置
C．发射结正向偏置，集电结正向偏置
D．发射结反向偏置，集电结反向偏置
0656 当晶体管的集电极电流增量与基极电流增量之比几乎不变时，晶体管处于______。
A．放大区 B．饱和区 C．截止区 D．放大或饱和区
0657 当晶体管基极电流增加时，集电极的电流基本不变。则晶体管处于______。
A．放大区 B．饱和区 C．截止区 D．放大区或饱和区
0658 晶体管具有电流放大能力，而放大能源来自于放大电路中的______。
A．信号源 B．晶体管本身 C．直流电源 D．由负载灌入
0659 测得某PNP型晶体管E极电位为0.4V，B极电位为 1.2V，C极电位为 1.5V，可判
断出其工作状态为______。
A．截止 B．饱和导通 C．线性放大 D．非线性放大
0660 三极管有______个PN结。
A．1 B．2 C．3 D．4
0661 NPN型晶体管处于放大状态时，管脚电位应有______。
A．VC＞VE＞VB B．Vc＞VB＞VE
C．VC＞VB＞VE D．VB＞VE＞VC
0662 对于单管共射极基本放大电路，若静态工作点不合适，比较方便的做法是______。
A．负载大小 B．基极注入电流大小
C．电流放大系数的大小 D．电压放大倍数的大小
0663 晶体管中的“β”参数是_______。
A．电压放大系数 B．集电极最大功耗
C．电流放大系数 D．功率放大系数
0664 晶体三极管工作时，温度升高其死区电压_______；输人特性曲线_______
A．减小／右移 B．增大／右移 C．增大／左移 D．减小／左移
0665 如图单极晶体管放大电路，_______是信号输入端；晶体管是_______型。
A．1—2 / PNP
B．3—4 / NPN
C．1—2 / NPN
D．3—4 / PNP
0666 图为单管电压放大器，2—4端作为信号输出。则_______之间应接入待放大的输入信号；_______之间应接入工作直流电源。
A．1—4 / 3—4
B．3—4 / 1—4
C．1—3 / 3—4
D．2—3 / 2—4
0667 如图单管放大电路，若C1、C2采用电解电容，它们的极性应_______。
A． C1左正右负C2 左负右正
B． C1左正右负C2 左正右负
C． C1左负右正C2 左正右负
D． C1左负右正C2 左负右正
0668 图为单管电压放大器，1—4端作为信号输入。则_______之间应接入工作直流电源；输出信号应从_______之间引出。
A．2—4 / 3—4
B．3—4 / 2—4
C．1—3 / 3—4
D．2—3 / 2—4
0669 图中，输出电压 U等于_______。（设二极管的管压降为0.7V）
A．12V
B．0V
C．0.7V
D．11.7V
0670 欲在图中加入三极管，使之成为单管电压放大器。（ui为输入信号，RL 为负载电阻，R1 比R2 大得多）正确的选型和接法是_______。
A．选用PNP 型，a点接基极
B．选用PNP型，b点接基极
C．选用NPN 型，b点接基极
D．选用NPN型，a点接基极
0671 图为单管电压放大器，输入信号应加在_______之间，输出信号应从_______之间引出。
A．“1”与“┻”/“2”与“┻”
B．“2”与“┻”/“1”与“┻”
C．“1”与“┻”/“2”与“┻”
D．“1”与“┻”/“1”与“┻”
0672 如图，三极管处于_______状态。（设发射结导通压降为UBE=0.5V）
A．放大
B．截止
C．饱和
D．临界饱和
0673 如图，三极管为_______型；处于_______状态。
A．NPN/ 放大
B．NPN/截止
C．PNP/截止
D．PNP/放大
0674 在静态时，无论基极偏置电流多大，无论是PNP型还是NPN型，三 极管三个极电流总有_______。
A．IC＝IB＋IE B．IB＝IE＋IC C．IE＝IB＋IC D．IE＝（β十l）IB
0675 用万用表测试某电路中一个 NPN型三极管的静态工作电压时，当 UCE≈UCC时，可断定管子处于_______状态。
A．放大 B．饱和 C．短路 D．截止
0676 无论是PNP型还是NPN型三极管，若工作在放大状态时其条件是_______。
A．发射结正向偏置，集电结反向偏置
B．发射结集电结都反向偏置
C．发射结集电结都正向偏置
D．视管子类型而定
0677 三极管工作在截止状态时其条件是_______。
A．发射结正向偏置，集电结反向偏置
B．发射结电压小于其死区电压
C．发射结集电结都正向偏置
D．集电结电压大于其死区电压
0678 用万用表测量某电路中一个NPN型三极管的静态工作电压时，发现UCE≈0时，管 子处于_______。
A．、放大状态 B．饱和状态 C．截止状态 D．A＋B
0679 在三极管基本放大电路中，为了获得最大的不失真电压放大，应该将静态工作点 设置在三极管的_______。
A．放大区中央部分 B．放大区即可
C．饱和区 D．截止区
0680 在三极管基本放大电路中，由于静态工作点设置不合适而出现截止失真。为了改
善失真波形，方便的做法是应_______。
A．增大三极管基极静态输入电流 B．减小三极管基极静态输入电流
C．增大信号电压 D．目前的三极管性能不好，应更换一个
0681 在三极管基本放大电路中，由于静态工作点设置不合适而出现饱和失真。为了改 善失真波形，方便的做法是应_______。
A．增大三极管基极静态输入电流 B．减小三极管基极静态输入电流
C．减小信号电压 D．目前的三极管性能不好，应更换一个
0682 在三极管基本放大电路中，测试发现静态工作点已经设置在放大区中央部分，但同时出现截止和饱和失真。这说明_______。
A．测试错误
B．输入的信号幅度过大
C．为消除失真，应增大三极管基极静态输入电流
D．为消除失真，应减小三极管基极静态输入电流
0683 在三极管共发射极放大电路中，如果基极偏置电流IB太大，将会产生非线性_______， 如果基极偏置电流IB太小，将会产生非线性_______。
A．饱和失真／截止失真 B．截止失真／饱和失真
C．饱和失真／饱和失真 D．截止失真／截止失真
0684 用万用表电阻档测量普通三极管时，最好选择_______档。
A．Rl B．Rll． C．R1K D．R10K
0685 已知一晶体管的E、B、C三个极的电位分别为0.5V、1.2V、5.6V，此管工作于_____ 状态，此管属_______型。
A．饱和／NPN B．放大／NPN C．饱和／PNP D．放大／PNP
0686 已知某晶体管的 E、B、C三个极的电位分别为：一8V、－8.3V、－12V，则此管工作于_______状态，此管属_______型。
A．截止／NPN B．截止／PNP C．放大／NPN D．放大／PNP
0687 测得晶体管的管脚电位如图所示，该管为_______型，工作在_______状态。
A．PNP/放大
B．NPN/放大
C．PNP/饱和
D．NPN/饱和
0688 测得某PNP型晶体管三个极的电位分别为VC=0.4V、VB＝1.5V、VE=l.2V，可判断该管工作于_______状态。
A．截止 B．饱和导通 C．线性放大 D．非线性放大
0689 测得某个NPN型晶体管E、B、C（三个电极电位分别为0.4V、0.2V和1.5V可判断 该管处于_______工作状态。
A．完全截止 B．完全导通 C．线性放大 D．饱和导通
