火灾自动报警系统
技术规范书
工程名称：江凤220kV变电站新建工程

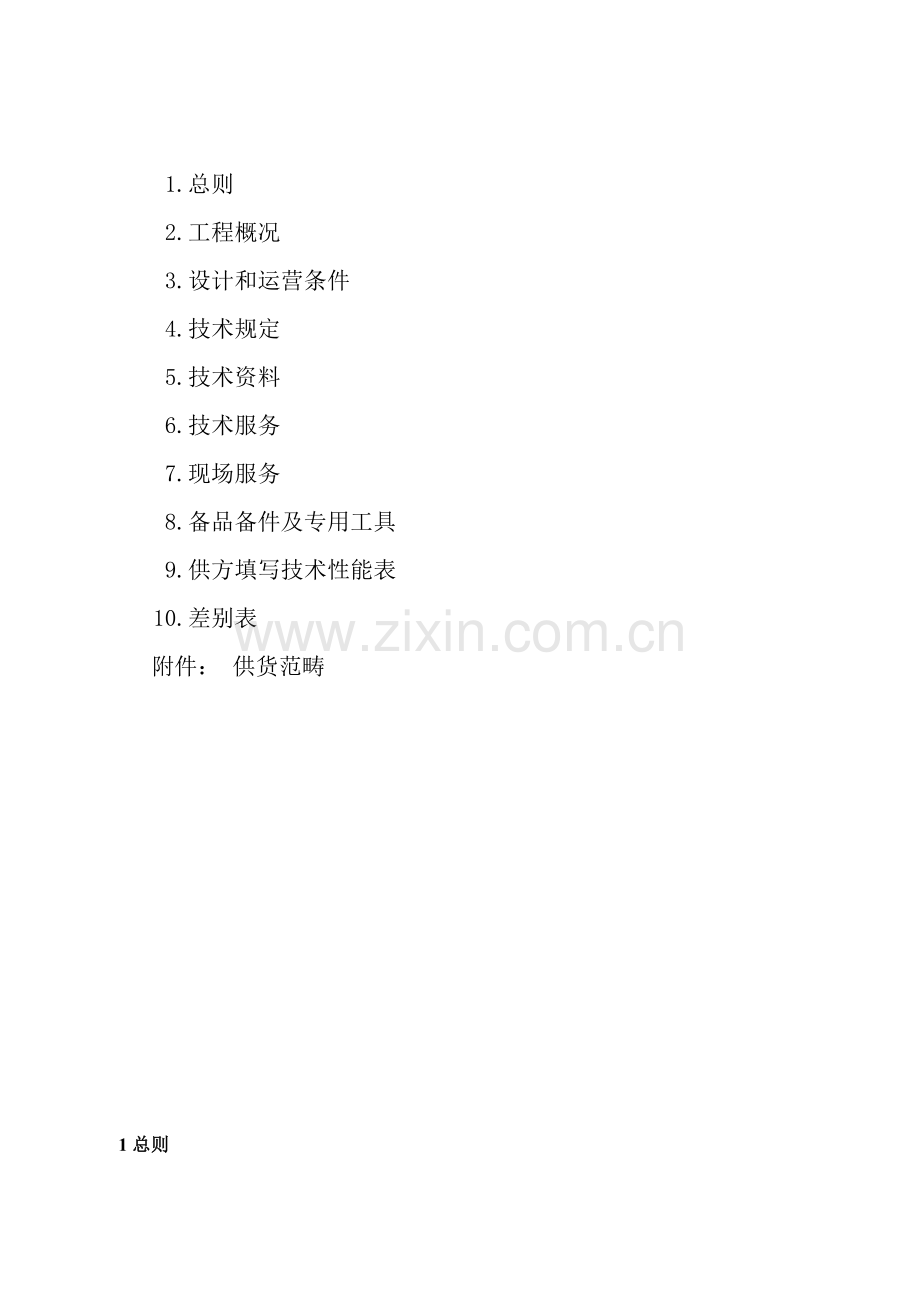

目 录
1.总则
2.工程概况
3.设计和运营条件
4.技术规定
5.技术资料
6.技术服务
7.现场服务
8.备品备件及专用工具
9.供方填写技术性能表
10.差别表
附件： 供货范畴
1总则
本技术规范书合用于本工程所需火灾自动报警控制系统，它提出了该系统重要技术规定。火灾报警系统应技术先进、产品成熟，在省级以上电力系统中有良好使用业绩，符合国际、国内原则并具备经国家公安消防部门批准消防产品制造允许证产品。火灾报警系统原则上采用以微解决器为基本“智能式”报警系统。
1.1 在本技术规范书中，本设备技术规范书提出是最低限度技术规定，并未对一切技术细则作出规定，也未充分引述关于原则和规范条文，需方应保证提供符合本规范书和工业原则优质产品。
1.2 本设备技术规范书所使用原则如遇与需方所执行原则不一致时，按较高原则执行。从订立合同之后至投标人开始制造之日这段时期内，需方有权提出因规程、规范和原则发生变化而产生某些补充修改规定，投标人应遵守这些规定。
1.3 本设备技术规范书经买、卖双方确认后作为订货合同技术附件，与合同正文具备同等法律效力。
1.4 投标人对成套系统设备(含辅助系统与设备)负有全责，即涉及分包(或采购)产品。分包(或采购)产品制造商应事先征得招标人承认。
1.5 本设备技术规范书未尽事宜，由买卖双方协商拟定。
2 工程概况
变电站有220kV、110kV、10kV三个电压级别，220kV、110kV配电装置采用GIS设备、主变布置在户外， 10kV配电装置设备均室内布置。
3 设计和运营条件
3.1 自然环境条件
3.1.1 海拔高度：≤1000m。
3.1.2 月平均最高相对湿度（25℃）：≯90%。
3.1.3 日平均最高相对湿度（25℃）：≯95%。
3.1.4 最高气温：＋40℃。
3.1.5 最低气温：－5℃。
3.1.6 最大日平均温差：25K。
3.1.7 年平均气温：＋22℃。
3.1.8 最高日平均气温：＋30℃。
3.1.9 地震烈度：6度。
3.1.10 污秽级别：II级。
4 技术规定
4.1 供方应遵循国标及关于行业原则最新版本：
GB 50116— 《火灾自动报警系统设计规范》
GB4717— 《火灾报警控制器通用技术条件》
GB4715—93 《点型感烟火灾探测器技术规定及实验办法》
GB50229- 《火力发电厂与变电所设计防火规范》
GB50166- 《火灾自动报警系统施工验收规范》
GB4717-93 《火灾报警控制器通用技术条件》
GB16806-1997 《消防联动控制设备通用技术条件》
GB12978-91 《火灾报警设备检查规则》
GB 50016- 《建筑设计防火规范》
GB 50217-1994 《电力工程电缆设计规范》
DL/T5136- 《火力发电厂、变电所二次接线设计技术规定》
这些法则和原则提出了最基本规定，如果依照供方意见并经顾客接受，使用优于或更为经济设计或材料,并能使供方设备良好地、持续地在本规范所规定条件下运营时，则这些原则也可以由供方超越。当原则、规范之间浮现矛盾时，供方应将矛盾状况提交顾客，以便在开始生产前制定解决方案。
4.2 技术条件及参数
4.2.1本技术规范书规定了本系统实行工作范畴，供方需负责提供所需设备、安装指引、开通及通过本地政府关于部门验收直至交付业主。
4.2.2供方提供设备必要是一种完整系统，上述范畴不但应涉及阐明及图纸所示重要设备及项目，并且只要是系统正常运营所需用所有设备、配件均应涉及在本次投标范畴之内。
4.2.3 供方需负责系统开通调试，培训业主操作及维护人员三人，并负责一年免费维修保养。（免费维修保用期由系统交付业主使用开始）
4.2.4 火灾探报警控制器
消防报警系统由智能联动式火灾报警控制器、各类智能及非智能型火灾探测器、声光报警器及手动报警按钮构成某些。
火灾报警控制器运用二总线制通讯技术，各总线均采用环形连接方式，以保证在回路开路（如故障、维修及进行局部装修）下该回路中探测器仍能正常报警，并能与点式感烟探测器、声光报警器及手动报警按钮构成火灾报警系统。
火灾报警系统具备如下功能：
a） 分布智能技术。探测器及各种现场部件均采用分布智能技术，预设有特定算法，可解决接受信息。报警控制器负责解决从智能探头及功能模块传来已判断数据，并做出对的报警及故障判断。每个探测器参数可按照所在位置而设定，报警功能全面分散至探测器，精确地辨别真伪火情。
b） 自适应编址。具备自适应编址能力，无需手动设立地址，从而没有混淆探测器危险。
c） 系统应具备自检和巡检功能，能对系统内每个回路地址点同步巡检，测试其工作状态；
d） 具备火警、故障两种报警功能，且火警优先；
e） 当系统部件或系统故障时，能显示故障位置和类型，并发出声光报警；
f） 当有火警时，报警器能发出声光报警信号、显示地址、类别和时间，记录报警时间、报警性质和火警部位；
g） 键盘在线对系统进行配备，实现人机对话，便于工程开通和值班人员管理与操作。系统应设有至少三级密码保护。以相应于值班人员、普通操作人员、和拥有可修改软件、更改密码等权利高档管理人员。
h） 自动隔离故障。每个现场部件中均设有短路隔离功能，且探测回路采用环形两总线，发生短路时，短路点被自动隔开，保证系统完全正常运营。
i） 火警信息能作为历史信息长期掉电保存。报警控制器内置多级微解决器和存储系统，系统软件、数据、编程输入后，可通过主机面板上键盘操作。主电源及备用电池断电时，所有资料不会消失。报警控制器可储存1000个以上历史资料，而中文中央图形显示装置可储存超过3000个历史资料，各资料均显示出日期及时间以便翻查。此资料可通过主机LCD显示屏显示出来，亦可经打印机打印出来作为记录。
j） 全中文显示及菜单操作。采用大屏幕液晶显示，实现顾客文本和操作提示完全汉化。系统设立不同操作级别，各级人员均有自己操作范畴。控制面板上有不少于80个字符，可显示报警状态（火警或故障）、报警点详细位置及尚未确认事件数量，并可显示系统时间。
k） 当主电掉电时，备用电源自动投入运营；主电恢复正常后，优先恢复运营，同步备用电源自动充电。
l） 系统容量：200；回路数：4。报警控制器采用模块式架构，以便各回路数可续步扩容，预留回路扩容空间为安装回路数10%，此外各个回路需备用20%点数余量，以便就地扩容，各分区均使用独立回路干线。
m) 控制器电源为AC220V±10%，50Hz。
n) 至少具备原则串口RS-485三个，可以分别与变电所内监控系统和图像监视系统通信。供方应提供满足工程需要通信规约，并配合监控系统和图像监视系统完毕火灾发生 时自动弹出报警画面、显示火灾发生区域等功能。
o)火灾报警系统应能提供系统异常，装置故障，火警等信号接点，应具备事故告警硬接点输出。
p) 回路总线应采用屏蔽线，回路无中继设备传播距离不应不大于1500米（如需线材有异于此规定，各厂家在投标时应予阐明），并有良好屏蔽效果和机械强度。
4.3 报警控制器及外围设备
4.3.1 报警控制器
4.3.1.1应是智能型消防控制中心报警控制器，内置微机解决器和储存系统。
4.3.1.2当火灾发生时，探测器进行就地分析后发出报警信号，送入火灾报警控制机上进行拟定，经确认后作出关于联动控制。输出信号可以采用由输入信号控制方式，在需要地方增设时间延迟开关，此功能须以软件来控制。
4.3.1.3消防报警控制主机面板上带有：
LCD显示屏（全中文显示，不少于80字符）；
显示报警区域；
显示报警探测器详细位置；
显示报警探测器工作状况隔离、故障、报警后复位；
当故障时能显示故障类型；
手触式按钮；
系统自检；
灯号测试；
信号蜂鸣终结；
输入系统参数；
闭锁及恢复某些设备；
系统资料查询；
系统电源直流及交流故障状态批示；
报警信号；
系统故障报警及故障蜂鸣；
至少具备原则串口RS-485三个，可以分别与变电所内监控系统和图像监视系统通信；
一种220V交流外部系统主电源
主电源失效时，内部无泄漏免维护蓄电池电源自动提供至少8小时供电
在上述两个电源中任一电源不充分时发出报警信号
所有类型探测器应设计在低压24V直流下工作。免维护蓄电池由报警控制器内电池充电器充电。
4.3.2 感烟探测器
a） 密封防尘、防虫、抗压；
b） 在10%—95%相对湿度下，温度：-20℃~+70℃能对的工作。
c） 安装地点：屋内。
d） 所有带地址码感烟、感温探测器应置于同一智能底座上，当有需要更换探头类型时，底座无需更换，当探测器拆离底座时，探测机会显示故障状态。探测器自身应有故障及短路隔离功能，以便能很迅速拟定探测回路短路位置。
e） 所有带地址探测器均使用软件编址方式。
f） 探测器内带微解决器(CPU)判断火灾功能下放至各探测器内，无需再依赖主控机对各个探测器感烟温度进行集中分析，各探测器能针对不同场地设定其敏捷度参数。探测器上应有LED，当此探测器探测到火警时，LED必要启亮显示火警。
g） 探测器有预报警和环境参数补偿功能。
h） 探测器应有抗电磁干扰能力，在1MHz~1GHz环境下，抗电磁干扰能力达50v/m。
4.3.3 手动报警按钮
4.3.3.1带有独立地址码，采用软件编码方式并可直接接入探测回路。
4.3.3.2手动报警器应符合下列环境条件。
温度：-25℃~+60℃
相对湿度：≤95%
4.3.3.3玻璃击碎能自动启动报警。
4.3.3.4红色外壳、式样美观，正面印有火警标志。
4.3.3.5每个手动报警器应带有自动隔离功能，当线路浮现短路时，受影响面积不会太大。
4.3.4 声光报警器
所有声光报警器为低耗电量，工作电压为24VDC型号。声音应不不大于85分贝，发光体有明显火警标志。
4.3.5供货范畴
详见附件
5技术资料
5.1供方随货提供成品图纸及文献涉及:
a)产品合格证书和文献
b)产品出厂各种实验报告
c)产品各种接线图，涉及配备图、逻辑图、屏内接线图、展开接线图、盘面布置图、端子排图、设备清册等(此项图纸，可由制造厂与设计方协商解决)。
d)产品阐明书和图纸中文版9份，若为进口设备需中文版、英文版各9份。
5.2供方随产品提供产品各种关于出厂实验报告。
6技术服务
6.1 供方对所提供产品三年内免费维修、更换，三年后五年内仅收取维修材料费，免收人工费。
6.2 为保证系统运营质量，使系统处在最佳工作状态，供方对投入运营系统每月巡检一次，每年详检一次。
6.3 供方服务迅速，服务24小时到位。
6.4 合同签定10天内，供方应向需方提交2份文献、图纸供需方审定承认，在完毕图纸审定承认后2～4周内，供方应提供2份所有正式图纸最后蓝图和所有图纸ACAD软盘（AUTOCAD14版2套）及其有关支撑软件。
7 现场服务
供方负责本标书所有设备安装、调试。检查安装质量,解决调试投运过程中问题。并对运营人员进行免费培训。
8 备品备件及专用工具
供方应提供必须备品备件及专用工具。供方应随标书提供必要备品备件及专用工具清单,并单独报价。
表8-1 备 品 备 件 表
名 称
型号规格
数 量
单 价
总价:
表8-2 专用工器具、仪表
名 称
型号规格
数量
生 产 厂
单 价
总价:
9供方填写技术性能表
序号
名 称
需方规定值
供方保证值
备注
一
火灾报警系统
1
制造厂名称
—
容许环境温度
-20~70℃
容许环境湿度
10%~90%
容许地震烈度
6度
额定频率
50Hz
额定交流电源
220或380V
额定交流电源功耗
——
额定直流电源
220V
直流电压容许变化范畴
80%~115%
容许直流纹波系数
≤5%
直流功耗
——
额定工作电压
24VDC
与否采用分布式智能技术
是
总线形式
二总线
系统容量
200点
回路数
4回
与否有自适应编址功能
是
与否有系统巡检和报警功能
是
总线回路型式及型号
屏蔽、铠装、防火双绞线
单回路最长通信距离
1500m
2
火灾报警控制器
制造厂名称
——
主电源
AC220V
浮充备用电池类型
阀控式铅酸蓄电池
备用电池可持续供电时间（额定系统容量下）
8小时
与否为LCD显示屏（全中文显示，不少于80字符）；
是
能否显示报警探测器工作状况隔离、故障、报警后复位；
能
能否显示报警探测器详细位置
能
能否显示报警区域
能
通信接口
3×RS-485
报警控制器可储存历史资料数量
1000个
与否有三级密码保护
是
色标
RAL7035
保护级别
IP20
3
火灾探测器
类型
点烟型
制造厂家名称
——
工作湿度
10%—95%
工作温度
-20℃~+70℃
与否自带可编辑地址码
是
与否自带故障及短路隔离功能
是
与否自带判断火灾逻辑软件及硬件
是
与否自带故障及短路隔离功能
颜色
红色（正面印有火警标志）
4
声光报警器
工作电压
24VDC
报警声音大小
>85分贝
二
其他
1
制造厂建议备品、备件清单
2
制造厂建议专用工具及仪器清单
3
图纸资料交付期
4
正式图纸资料份数
5
交货时间
6
交货地点
10 差别表
差 异 表
序号
招 标 文 件
投 标 文 件
条目
简 要 内 容
条目
简 要 内 容
附件
火灾自动报警系统技术规范书供货范畴
序号
名称
型号规格
单位
数量
备注
1
火灾自动报警系统控制箱
智能火灾报警控制器（壁挂式，涉及应急供电装置，维持系统8小时正常运营）
台
1
控制箱及附件
尺寸： x x mm。
个
1
由厂家拟定尺寸
2
智能光电感烟探测器
配编码底座
个
67
3
感温线缆转换模块
户外按照时需配备相应防水箱
个
1
4
手动报警按钮
配编码底座
个
10
5
声光报警器
个
6
6
缆式线型定温火灾探测器终端盒
户外按照时需配备相应防水箱
个
3
7
线型定温火灾探测器
对绞金属屏蔽型，每根始末端分别接微解决器和终端盒
米
300
8
火灾报警探测器及各设备之间所有联线及附件
消防控制、通信及报警线路应采用阻燃屏蔽电缆，并应穿金属管敷设(含本系统所需管线暗敷)
套
1
9
感温探测器
个
1
10
火灾报警联动模块
套
1
装置直流空开型号及生产厂家
交货时间地点
设计联系人
备注
1、增长抑制或切除因故障误报警设备功能。
2、详细配备规定厂家按变电站详细状况提供。
3、以上供货范畴仅做参照，投标方应按本技术规范书及附图规定提供详细方案图及供货范畴表，以保证无死角。
4、与站内图像监控系统联动方略依照现场运营单位规定完善。
5、供货商供货范畴除以上设备外，还应涉及：
1） 供方应为火灾自动报警系统提供必要备品备件及消耗材料，如安装设备所必须材料如支架、管材、电缆等。
2） 供方还应提供安装调试及运营维护所必须专用工具、仪表和仪器。保证备品备件、专用工具和仪器仪表完整性是供货方责任。
3） 供方负责整个系统报验合格、安装、调试、起动、投运、维护并提供相应设备和服务(涉及管线暗敷)。
6、火灾控制系统提供报警接点，接点为DC220V，10A。
阐明：（1）合同设备（涉及备品备件和专用工具）交货时间指合同设备到达需方指定交货地点日期。
