XPD702 100W 1a1c协议芯片过PD3.1和PPS-共享电源1C1A方案_骊微电子.pdf

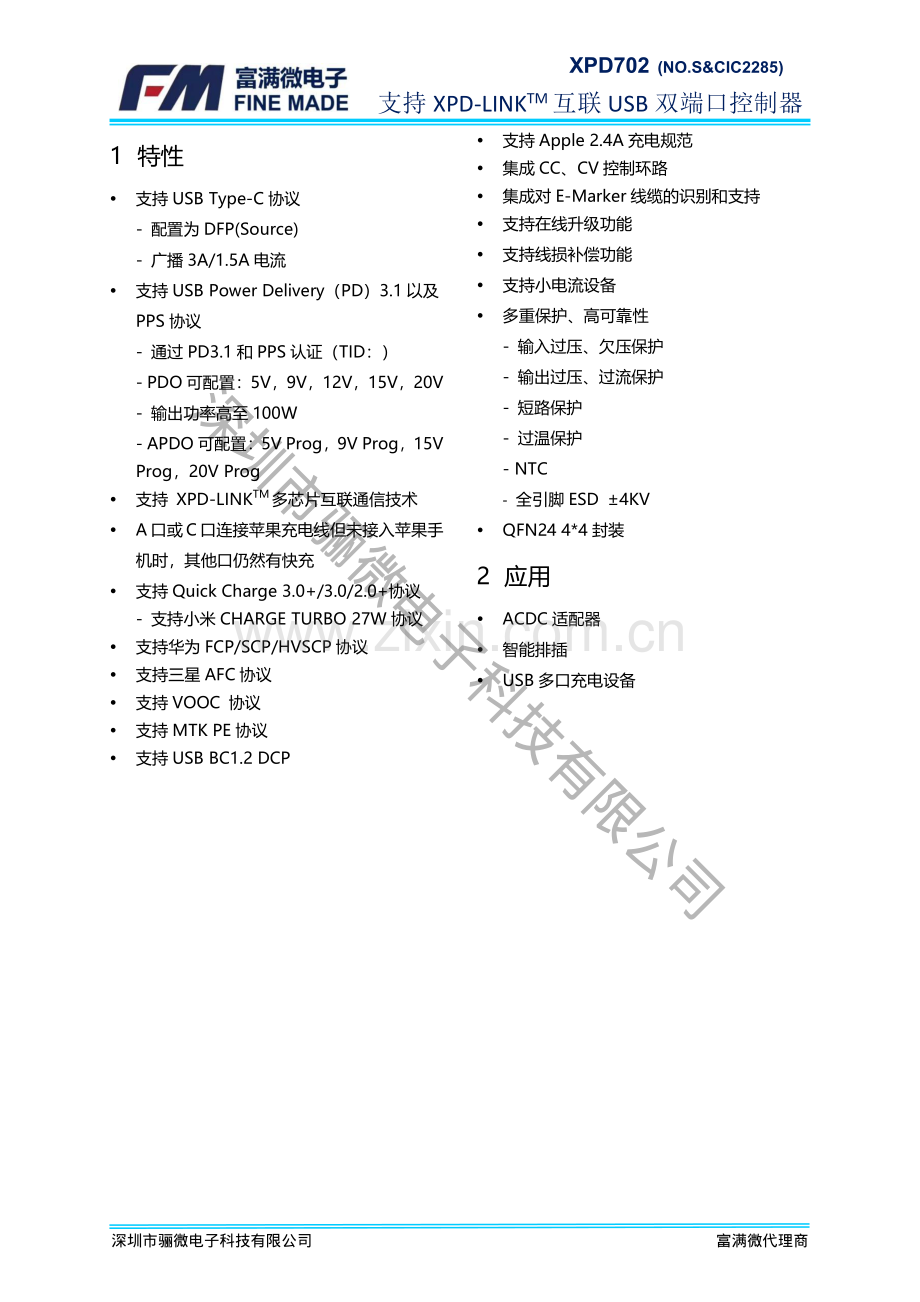

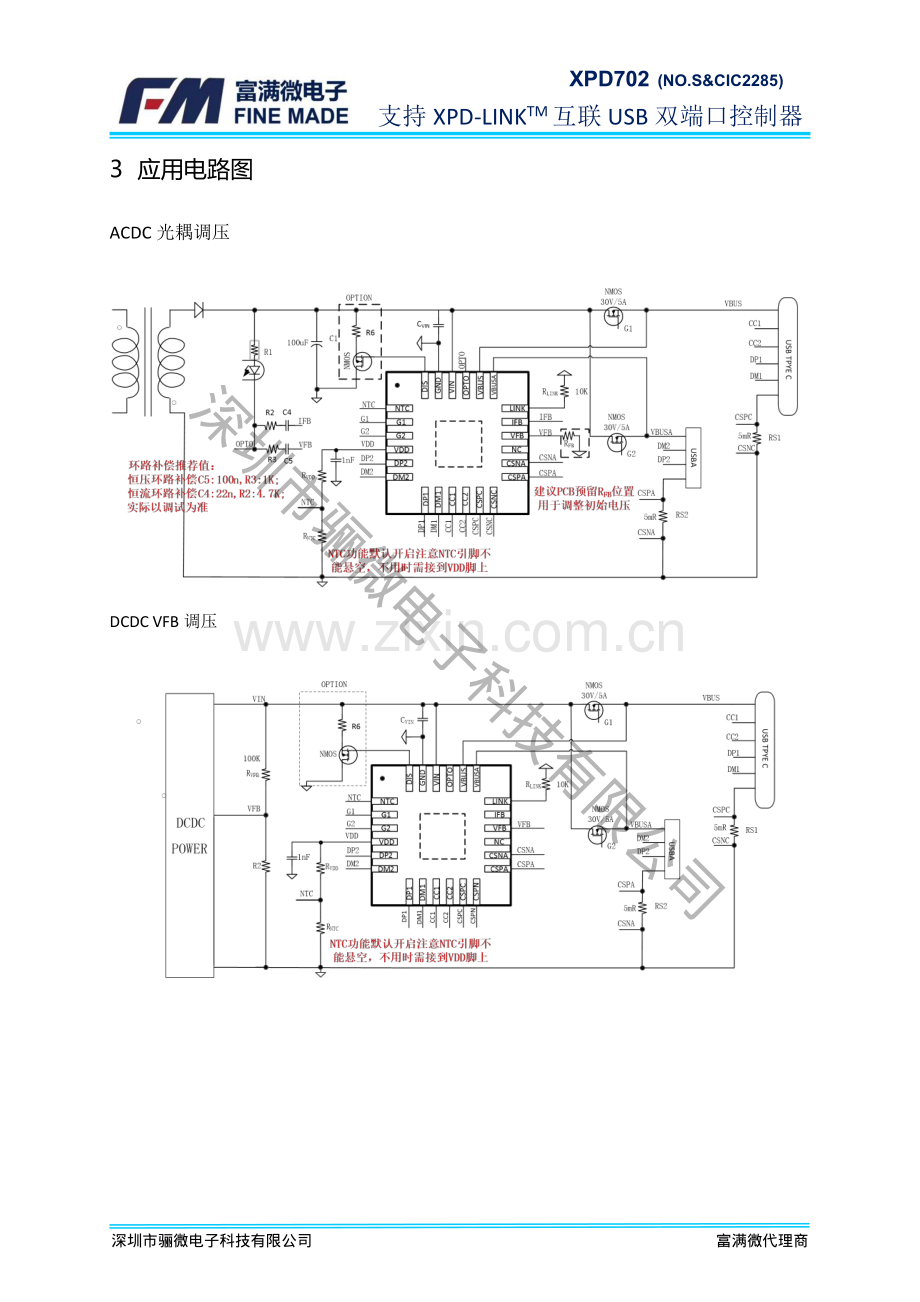

XPD702(NO.S&CIC2285)支持 XPD-LINKTM互联 USB 双端口控制器1 特性支持 USB Type-C 协议-配置为 DFP(Source)-广播 3A/1.5A 电流支持 USB Power Delivery（PD）3.1 以及PPS 协议-通过 PD3.1 和 PPS 认证（TID：）-PDO 可配置：5V，9V，12V，15V，20V-输出功率高至 100W-APDO 可配置：5V Prog，9V Prog，15VProg，20V Prog支持 XPD-LINKTM多芯片互联通信技术A 口或C 口连接苹果充电线但未接入苹果手机时，其他口仍然有快充支持 Quick Charge 3.0+/3.0/2.0+协议-支持小米 CHARGE TURBO 27W 协议支持华为 FCP/SCP/HVSCP 协议支持三星 AFC 协议支持 VOOC 协议支持 MTK PE 协议支持 USB BC1.2 DCP支持 Apple 2.4A 充电规范集成 CC、CV 控制环路集成对 E-Marker 线缆的识别和支持支持在线升级功能支持线损补偿功能支持小电流设备多重保护、高可靠性-输入过压、欠压保护-输出过压、过流保护-短路保护-过温保护-NTC-全引脚 ESD 4KVQFN24 4*4 封装2 应用ACDC 适配器智能排插USB 多口充电设备深圳市骊微电子科技有限公司富满微代理商深圳市骊微电子科技有限公司XPD702(NO.S&CIC2285)支持 XPD-LINKTM互联 USB 双端口控制器3 应用电路图ACDC 光耦调压DCDC VFB 调压深圳市骊微电子科技有限公司富满微代理商深圳市骊微电子科技有限公司XPD702(NO.S&CIC2285)支持 XPD-LINKTM互联 USB 双端口控制器6 订购信息料号料号PDO 和和 QC 参数配置参数配置封装封装XPD702D3517A高功率 PDO:5V/3A,9V/3A,15V/2.33A,20V/1.75AQC 高功率:5V/3A,9V/3A,12V/2.25A,20V/1.35A低功率 PDO:5V/3A,9V/1.94A,15V/1.16A,20V/0.87AQC 低功率:5V/3A,9V/1.65A,12V/1.25AQFN245K/盘XPD702DPS4525高功率 PDO:5V/3A,9V/3A,15V/3A,20V/2.25A高功率 APDO1:3.3-11V/5A高功率 APDO2:3.3-21V/2.25AQC 高功率:5V/3A,9V/3A,12V/3A,20V/2.25A低功率 PDO:5V/3A,9V/2.77A,12V/2.08A低功率 APDO1:3.3-11V/2.25A低功率 APDO2:3.3-21V/1.2AQC 低功率:5V/3A,9V/2A,12V/1.5AXPD702DP10065高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/5A高功率 APDO1:3.3-16V/5A高功率 APDO2:3.3-21V/5AQC 高功率:5V/3A,9V/3A,12V/3A,20V/2.25A低功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A低功率 APDO1:3.3-16V/3.25A低功率 APDO2:3.3-21V/3AQC 低功率:5V/3A,9V/3A,12V/3A,20V/2.25A可定制根据客户需求定制印字说明：第一行，XPD702：芯片型号；第二行，XXXXX：Lot Number，X：保留信息。以上料号默认不开启 SCP，VOOC,如需要支持，下单时需提前说明；1、以上料号默认不开启 SCP，VOOC,如需要支持，定制时需提前说明2、注意多口级联方案只能采用 DCDC VFB 调压方式，以上料号均是 DCDC VFB 调压3、单口方案默认 ACDC 光耦调压，如需要支持 DCDC VFB 调压，定制时需提前说明深圳市骊微电子科技有限公司富满微代理商深圳市骊微电子科技有限公司XPD702(NO.S&CIC2285)支持 XPD-LINKTM互联 USB 双端口控制器选型参考QC3.0FCP/SCPAFCVOOCPD3.0PD3.1PPSCCCVA+CXPD-LINK在线升级XPD319XPD320XPD720XPD738XPD737XPD767XPD920XPD938XPD930XPD977XPD701XPD702h深圳市骊微电子科技有限公司富满微代理商深圳市骊微电子科技有限公司XPD702(NO.S&CIC2285)支持 XPD-LINKTM互联 USB 双端口控制器8、功能描述8.1、功能模块图8.2、NTC 功能深圳市骊微电子科技有限公司富满微代理商深圳市骊微电子科技有限公司XPD702(NO.S&CIC2285)支持 XPD-LINKTM互联 USB 双端口控制器9 封装尺寸符号最小值（mm）典型值（mm）最大值（mm）A0.7000.7500.800A1-0.0200.050b0.1800.2500.300C0.1800.2000.250D3.9004.0004.100D22.4002.5002.600E3.9004.0004.100E22.4002.5002.600e0.500BSCNe2.500BSCNd2.500BSCL0.3500.4000.450h0.3000.3500.400深圳市骊微电子科技有限公司富满微代理商深圳市骊微电子科技有限公司
