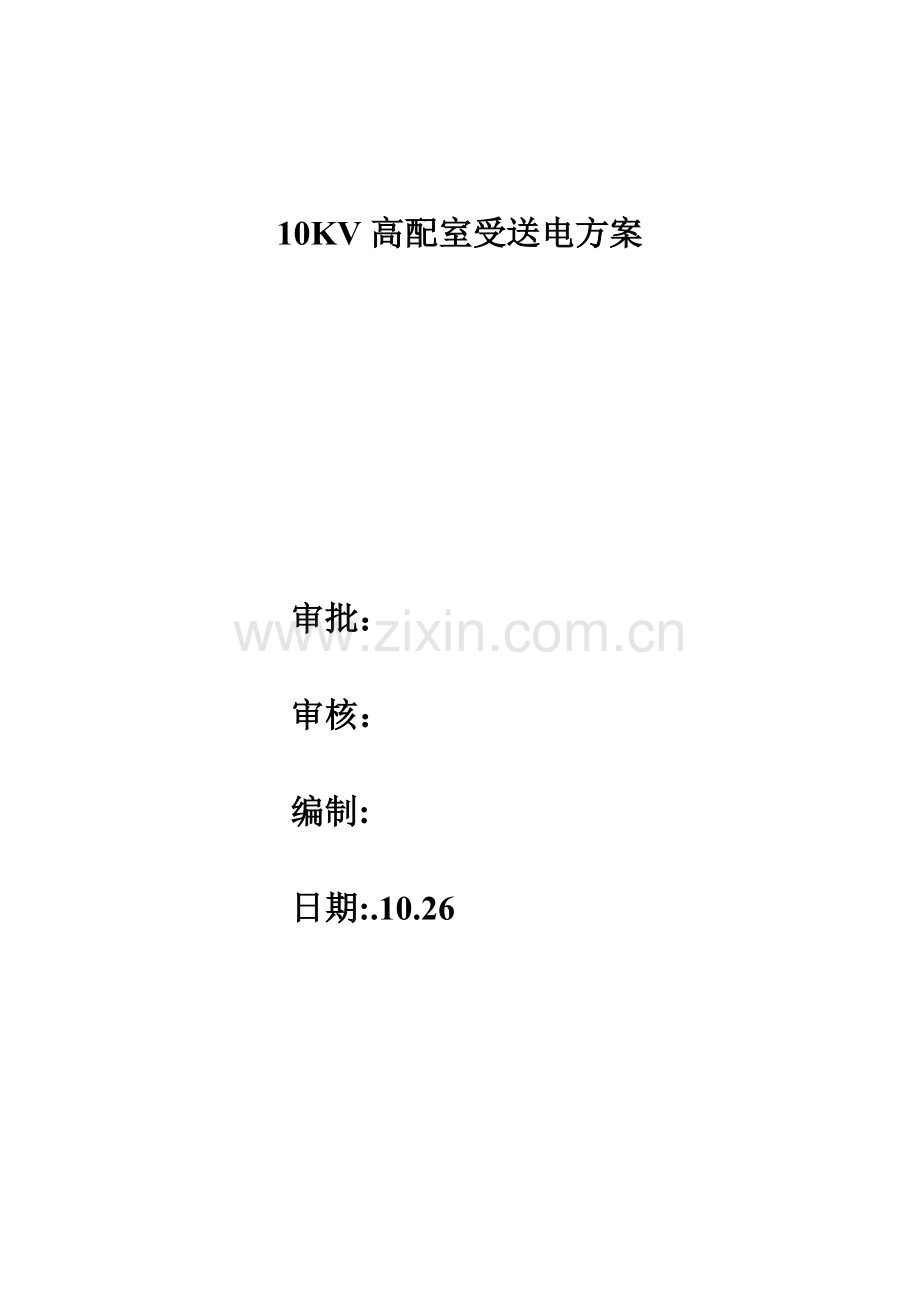

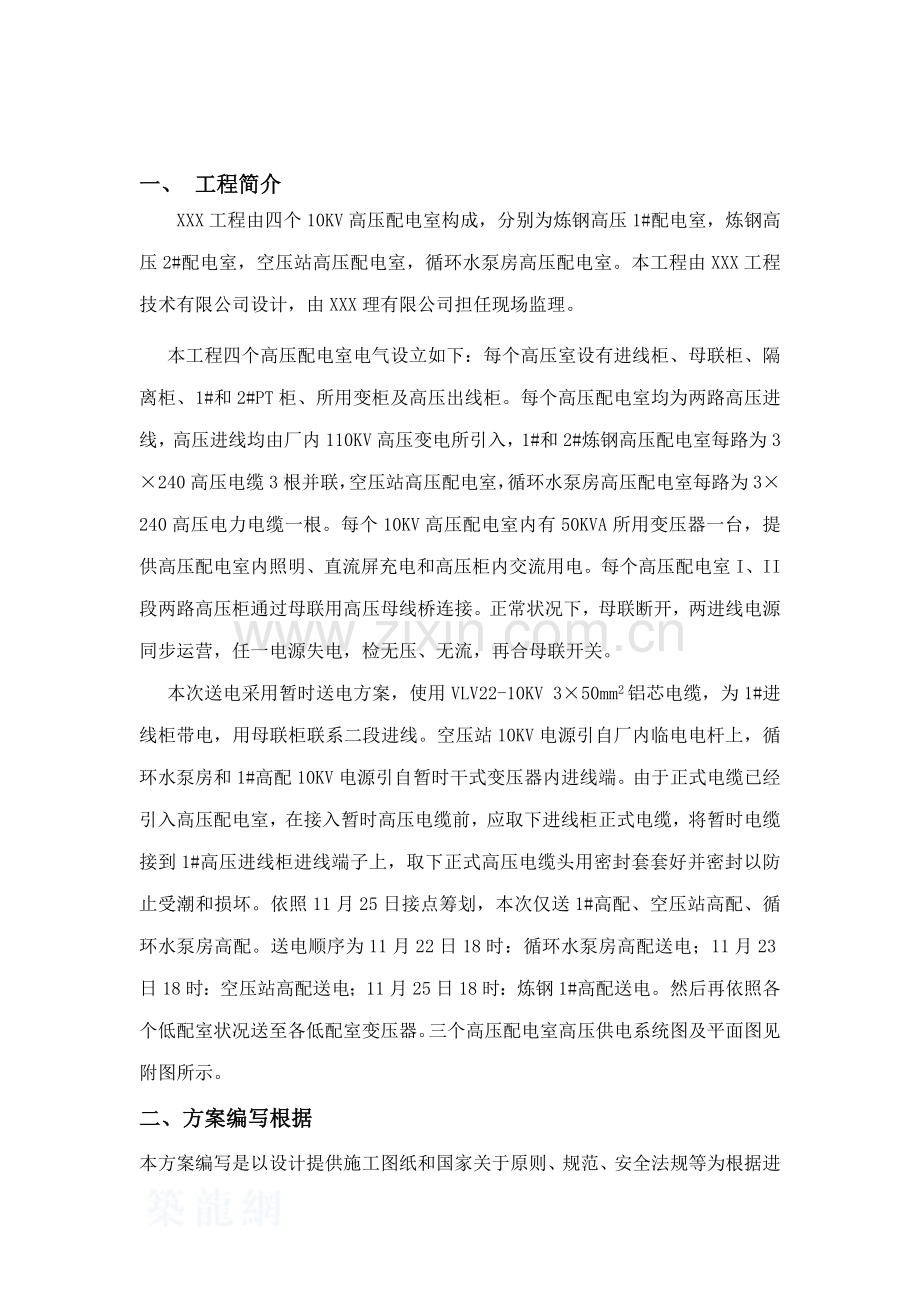

10KV高配室受送电方案审批：审核：编制: 日期:.10.26 一、工程简介 XXX工程由四个10KV高压配电室构成，分别为炼钢高压1#配电室，炼钢高压2#配电室，空压站高压配电室，循环水泵房高压配电室。本工程由XXX工程技术有限公司设计，由XXX理有限公司担任现场监理。本工程四个高压配电室电气设立如下：每个高压室设有进线柜、母联柜、隔离柜、1#和2#PT柜、所用变柜及高压出线柜。每个高压配电室均为两路高压进线，高压进线均由厂内110KV高压变电所引入，1#和2#炼钢高压配电室每路为3×240高压电缆3根并联，空压站高压配电室，循环水泵房高压配电室每路为3×240高压电力电缆一根。每个10KV高压配电室内有50KVA所用变压器一台，提供高压配电室内照明、直流屏充电和高压柜内交流用电。每个高压配电室I、II段两路高压柜通过母联用高压母线桥连接。正常状况下，母联断开，两进线电源同步运营，任一电源失电，检无压、无流，再合母联开关。本次送电采用暂时送电方案，使用VLV22-10KV 3×50mm2铝芯电缆，为1#进线柜带电，用母联柜联系二段进线。空压站10KV电源引自厂内临电电杆上，循环水泵房和1#高配10KV电源引自暂时干式变压器内进线端。由于正式电缆已经引入高压配电室，在接入暂时高压电缆前，应取下进线柜正式电缆，将暂时电缆接到1#高压进线柜进线端子上，取下正式高压电缆头用密封套套好并密封以防止受潮和损坏。依照11月25日接点筹划，本次仅送1#高配、空压站高配、循环水泵房高配。送电顺序为11月22日18时：循环水泵房高配送电；11月23日18时：空压站高配送电；11月25日18时：炼钢1#高配送电。然后再依照各个低配室状况送至各低配室变压器。三个高压配电室高压供电系统图及平面图见附图所示。二、方案编写根据本方案编写是以设计提供施工图纸和国家关于原则、规范、安全法规等为根据进行编写。 1、XXX工程技术有限公司设计院设计1#高配、空压站高配、循环水泵房高配施工图纸和系统图。 2、关于规程及交接验收规范: 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-92 《电气装置安装工程高压电器施工及验收规范》 GBJ147-90 《电气装置安装工程低压电气施工及验收规范》 GB50254-96 《建筑电气工程施工质量验收规范》GB50303- 《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》 GB50257-96 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》 GBJ148-90 《电气装置安装工程电气设备交接验收原则》 GB50150-91 3、1#高配、空压站高配、循环水泵房高配电气设备制造图纸。 4、设备厂家所附带技术文献资料。 5、关于电气实验，运营安全操作规程。 6、XXX集团公司《质量保证手册》、《质量体系文献》及支撑性文献。三、送电前准备工作 1、电气实验（1）重要实验设备名称 2500V-5000V高压绝缘电阻测试仪，交流耐压实验设备，直流高压实验器，继电器综合测试仪，放电棒，原则电压表，使用通过实验合格高压绝缘鞋，高压绝缘手套，防护眼镜。（2）电气调校实验程序如下高压电缆实验 10 千伏系统受电实验保护操作整组实验图纸审核氧化锌避雷器实验变压器实验 10千伏系统高压断路器实验电压互感器实验电流互感器实验过电压保护器实验综合保护继电器校验直流充电柜调试直流系统蓄电池充放电 2、10KV高压配电室受电条件（1）送电前必要清理现场。清除一切障碍物，盖好盖板，用吸尘器清除柜内及高压母线上灰尘，擦拭干净高压柜，打扫配电室内卫生。（2）送电前检查接入高压配电室10KV暂时电缆已经做过实验且合格。（3）送电前一天给直流屏预充电，充电时间24h以上。（4）检查高压配室外接地电阻应符合规范规定，不符合规定禁止送电。（5）准备好高压绝缘鞋、高压绝缘手套、眼镜等送电工具。（6）所有受电设备．均须做完各项单体实验且合格，并有正式实验报告供关于部门审查。（7）受电系统应作模仿实验且符合设计图纸功能规定，并获得甲方关于技术负责部门确认。（8）配电室信号、直流系统项工作正常．以保证送电成功。其整流系统电源，送电前由可靠暂时电源供应，待受电完毕，倒至正式电源（所用变供电）。（9）所有母线交接实验，除执行国家关于规范条款外，当对其绝缘性能有怀疑时，须实行交流耐压实验确认。（10）各开关均在实验位置，且能保证推拉灵活，各插头接触良好，接地刀闸位置对的。（11）准备必要2500V-5000V高压摇表工具仪器和施工技术图纸资料。（12）检查高压进线柜之间和母联柜之间连锁、母联柜和隔离柜之间连锁、所用变压器高低压侧连锁功能应符合设计规定。（13）依照业主方定值修改表对所有规定修改定值高压柜综保装置进线修改，并经业主方检查确认。（14）与上级变电所有可靠通讯设施，受电方案及申请经关于部门批准。 3、10KV站控中心变配电室投运程序送电前，会同业主、监理等关于人员联合对整个需受电系统进行认真检查，自查合格后，按送电程序进行送电申请。接受送电告知单后变配电室方可投电。 4、高压室配电室送电运营领导小组人员名单见表所示。四、送电环节：（1）专人检查高压系统进线和高压母线高压柜绝缘符合规定并有记录。（2）再检查一遍开关位置，所有操作电源开关置于断开位置，所有高压断路器均须在实验、断开位置、并合上接地刀。（3）直流系统送电，使合闸、控制小母线带电，保证断路器合闸线圈、分闸线圈、继电保护仪器工作电源。（4）告知上级变电所，对1#进线线路送电，进线柜带电显示屏上三个批示灯亮阐明进线线路A、B、C三相有电。（5）将1#进线柜相应计量柜手车二次动触头插入静触头，将进线柜相应计量柜手车摇到工作位置，合上空开，通过电子电能表显示屏轮显按键拟定进线电压值。（6）拟定进线断路器在分闸位置，合上交流电源开关，控制面板显示正常；合上合母控母，给分合闸回路提供直流电；合上仪表电源，给综合保护仪提供直流电，将1#进线手车摇至工作位置，（盘前模仿动静触头批示灯亮表达小车摇到位），合上储能开关，储能电机进行储能，储能批示灯亮表达储能完毕。将开关打到就地位置，合闸开关打到合闸位置，进线断路器合闸，合闸批示灯亮，分合闸状态批示灯指向合闸位置，状态位置显示正常，对I段母线进行第一次冲击，5分钟后同样方式对母线进行第二次冲击。（7）将1#PT手车二次动触头插入静触头，将1#PT手车摇到工作位置（盘前模仿动静触头批示灯亮表达小车摇到位），合上仪表开关空开，给综合保护仪和消谐装置提供直流电，合上交流空开，综合保护仪显示母线电压值。（8）由于本次送电只送I段电源进线，为了给II段母线送电必要合上母联开关盒母联隔离开关，才干给II段母线供电将手车摇到工作位置，将隔离手车二次动触头插入静触头，（盘前模仿动静触头批示灯亮表达小车摇到位）。合上合母和控母电源开关，给分合闸回路提供直流电，合上仪表开关和交流开关，给综合保护仪提供直流电，将母联手车摇到工作位置（盘前模仿动静触头批示灯亮表达小车摇到位），合上储能开关，储能电机进行储能，储能批示灯亮表达储能完毕。将转换开关打到就地位置，将合闸开关打到合闸位置，母联断路器合闸，合闸批示灯亮，分合闸状态批示灯指向合闸位置对I段母线进行第一次冲击，5分钟后同样方式对母线进行第二次冲击。母联投入，给另一段母线供电，使II段母线带电。（9）变压器送电：一方面应分别检查变压器和高压电缆绝缘应符合规范规定。在额定电压下分别对电力和对变压器冲击合闸实验，应分别进行1次和5次，每次间隔时间为5分钟，无异常现象；冲击合闸宜在高压侧进行，实验时变压器中性点必要接地。变压器相位必要与电网相位一致（注：所用变可直接进行3次冲击实验完毕后送电）。变压器送电环节：一方面对变压器高压电缆进行一次冲击实验，将高压电缆从变压器高压侧取下，用2500V高压摇表检查高压电缆绝缘符合规范规定。将高压柜地刀分开，打开高压柜仪表小室，合上合母和控母电源开关，给分合闸回路提供直流电，合上仪表开关和交流开关，给综合保护仪提供直流电，仪表显示正常，地刀应在分断位置，断路器应在断开位置，关闭仪表小室门。将变压器开关柜手车摇到工作位置（盘前模仿动静触头批示灯亮表达小车摇到位），合上储能开关，储能电机进行储能，储能批示灯亮表达储能完毕。将转换开关打到就地位置，合闸开关打到合闸位置，变压器开关柜断路器合闸，合闸批示灯亮，分合闸状态批示灯指向合闸位置对该电缆进行一次冲击。冲击5分钟后，无异常状况，进行分闸操作，检查状态显示确认断路器分开后，断开储能开关，将变压器开关柜手车摇到实验位置（盘前模仿动静触头批示灯亮表达小车摇到位），打开高压柜仪表小室，依次断开合母控母电源。合上接地刀，从柜后确认地刀合上，断开显示仪表电源。另一方面，对变压器进行第一次冲击实验前，应对高压电缆进行放电解决。然后用2500V高压摇表检查变压器绝缘符合规范规定。将高压电缆接线端子接到变压器高压侧，检查确认无误后，将高压柜地刀分开，打开高压柜仪表小室，合上合母和控母电源开关，给分合闸回路提供直流电，合上仪表开关和交流开关，给综合保护仪提供直流电，仪表显示正常，地刀应在分断位置，断路器应在断开位置，关闭仪表小室门。将变压器开关柜手车摇到工作位置（盘前模仿动静触头批示灯亮表达小车摇到位），合上储能开关，储能电机进行储能，储能批示灯亮表达储能完毕。将转换开关打到就地位置，合闸开关打到合闸位置，变压器开关柜断路器合闸，合闸批示灯亮，分合闸状态批示灯指向合闸位置对变压器进行一次冲击。冲击过程中检查变压器无异常状况，冲击5分钟后，进行分闸操作。依照规程规定变压器应冲击5次，变压器冲击完毕后最后一次操作检查状态显示确认变压器正常后变压器进入正常运营状态。（10）高压电动机送电：一方面对高压电动机进行操作回路进行实验，正常后对电动机高压电缆进行一次冲击实验，将高压电缆从高压电动机上取下，先用2500V高压摇表检查高压电机绝缘符合规范规定。将电动机高压柜地刀分开，打开高压柜仪表小室，合上合母和控母电源开关，给分合闸回路提供直流电，合上仪表开关和交流开关，给综合保护仪提供直流电，仪表显示正常，地刀应在分断位置，断路器应在断开位置，关闭仪表小室门。将电动机开关柜手车摇到工作位置（盘前模仿动静触头批示灯亮表达小车摇到位），合上储能开关，储能电机进行储能，储能批示灯亮表达储能完毕。将转换开关打到远程位置，在现场进行手动合闸操作，电动机开关柜断路器合闸，合闸批示灯亮，分合闸状态批示灯指向合闸位置对该电缆进行一次冲击。冲击5分钟后，电缆无异常状况，进行现场分闸操作，检查状态显示确认断路器分开后，断开储能开关，将电动机开关柜手车摇到检修位置（盘前模仿动静触头批示灯亮表达小车摇到位），打开高压柜仪表小室，依次断开合母控母电源。合上接地刀，从柜后确认地刀合上，断开显示仪表电源。另一方面对高压电动机进行转向检查实验，实验前应对高压电缆进行放电解决并确认联轴器已经脱开。然后将高压电缆接线端子接到高压电动机接线端子上，检查确认无误后，将高压柜地刀分开，打开高压柜仪表小室，合上合母和控母电源开关，给分合闸回路提供直流电，合上仪表开关和交流开关，给综合保护仪提供直流电，仪表显示正常，地刀应在分断位置，断路器应在断开位置，关闭仪表小室门。将电动机开关柜手车摇到工作位置（盘前模仿动静触头批示灯亮表达小车摇到位），合上储能开关，储能电机进行储能，储能批示灯亮表达储能完毕。转换开关处在远程位置，在现场对高压电动机进行点动合闸操作，电动机启动后及时按下停止按钮，检查电动机转向与否对的，如果对的停止5分钟后再次操作，如果不对的，需要倒相。断开储能开关，将电动机开关柜手车摇到检修位置（盘前模仿动静触头批示灯亮表达小车摇到位），打开高压柜仪表小室，依次断开合母控母电源。合上接地刀，从柜后确认地刀合上，断开显示仪表电源。然后进行倒相，倒相前应对高压电缆进行放电解决。对高压电动机进行直接启动实验，将高压柜地刀分开，打开高压柜仪表小室，合上合母和控母电源开关，给分合闸回路提供直流电，合上仪表开关和交流开关，给综合保护仪提供直流电，仪表显示正常，地刀应在分断位置，断路器应在断开位置，关闭仪表小室门。将电动机开关柜手车摇到工作位置（盘前模仿动静触头批示灯亮表达小车摇到位），合上储能开关，储能电机进行储能，储能批示灯亮表达储能完毕。转换开关处在远程位置，在现场对高压电动机进行直接启动合闸操作，电动机启动后，检查电动机与否正常，如果一切正常电动机进入空负荷2-4小时正常试运转。带负载运转高压电机前应连接联轴器，检查一切正常后对高压电动机进行直接启动，将高压柜地刀分开，打开高压柜仪表小室，合上合母和控母电源开关，给分合闸回路提供直流电，合上仪表开关和交流开关，给综合保护仪提供直流电，仪表显示正常，地刀应在分断位置，断路器应在断开位置，关闭仪表小室门。将电动机开关柜手车摇到工作位置（盘前模仿动静触头批示灯亮表达小车摇到位），合上储能开关，储能电机进行储能，储能批示灯亮表达储能完毕。转换开关处在远程位置，在现场对高压电动机进行直接启动合闸操作，电动机启动后，检查电动机与否正常，如果一切正常电动机进入带负荷试运转。（11）依照需要投入电容柜，电容柜送电操作环节：一方面对电容柜高压电缆进行一次冲击实验前，先将高压电缆接线端子从高压电容柜上取下（电容器柜上高压隔离开关置于分闸位置），用2500V高压摇表检查电缆绝缘符合规范规定。检查确认无误后，将高压柜地刀分开，打开高压柜仪表小室，合上合母和控母电源开关，给分合闸回路提供直流电，合上仪表开关和交流开关，给综合保护仪提供直流电，仪表显示正常，地刀应在分断位置，断路器应在断开位置，关闭仪表小室门。将高压电容柜开手车摇到工作位置（盘前模仿动静触头批示灯亮表达小车摇到位），合上储能开关，储能电机进行储能，储能批示灯亮表达储能完毕。将转换开关打到就地位置，合闸开关达到合闸位置，电容柜开关柜断路器合闸，合闸批示灯亮，分合闸状态批示灯指向合闸位置对电缆进行一次冲击。冲击过程中检查电缆无异常状况，冲击5分钟后，进行分闸操作。对电容柜送电操作环节：一方面应对高压电缆进行放电解决。然后用2500V高压摇表检查高压电容器柜绝缘符合规范规定。将高压电缆接线端子接到电容器柜，检查确认无误后，合上高压电容柜隔离开关，确认无误后，将高压电容柜地刀分开，打开高压柜仪表小室，合上合母和控母电源开关，给分合闸回路提供直流电，合上仪表开关和交流开关，给综合保护仪提供直流电，仪表显示正常，地刀应在分断位置，断路器应在断开位置，关闭仪表小室门。将高压电容柜手车摇到工作位置（盘前模仿动静触头批示灯亮表达小车摇到位），合上储能开关，储能电机进行储能，储能批示灯亮表达储能完毕。将转换开关打到就地位置，合闸开关打到合闸位置，高压电容柜断路器合闸，合闸批示灯亮，分合闸状态批示灯指向合闸位置，电容柜合闸，确认电容器柜运营正常，无异常。（12）高压配电室送电完毕，履行进行中间交接手续。五、安全技术办法 1) 各系统绝缘合格且正常后方能送电。 2) 要设有足够警示牌。 3) 与送电无关人员一律撤离送电现场，可设立送电专区证，由安全保卫人员执行。 4) 要备有足够灭火器和消防器材。 5) 操作人员必要穿绝缘靴和带绝缘手套。 6) 现场配备值班汽车。六、仪器设备一览表送电用仪器设备序号设备名称设备规格数量备注 1. 万用表 500型 1块 1. 兆欧表 2500V,5000V,500V 各1块 2. 钳型表 1块 3. 对讲机 5KM 2 对 4. 核相仪 10KV 1台 5. 专用电话 1部 6. 手电筒 2把 7. 电气用灭火器 2个 8. 绝缘靴 2付 9. 绝缘手套 2付 10. 绝缘棒 2根 11. 相序检测仪 1台七、高压实验人员构成名单高压室配电室送电试运营领导小组人员名单序号送电人员姓名送电人员职务备注 1 业主参加人员 5人监理单位人员 2人 1 XXX 项目副经理 2 XXX 电气队长 3 XXX 总工程师 4 XXX 工程部长 5 XXX 专业工程师 6 XXX 工程师 7 XXX 助理工程师 8 XXX 实验员 9 XXX 技术员
