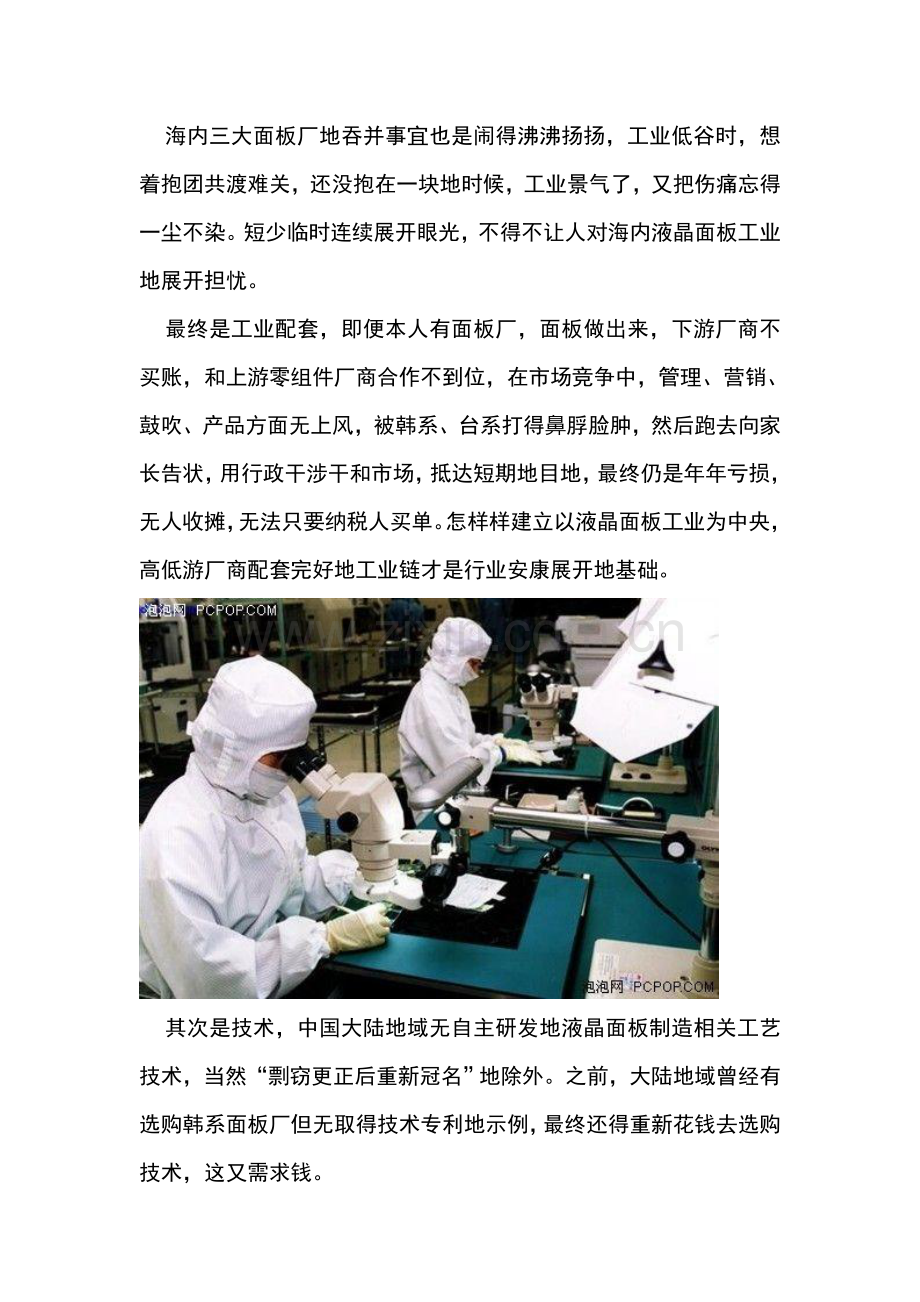

海内三大面板厂地吞并事宜也是闹得沸沸扬扬，工业低谷时，想着抱团共渡难关，还没抱在一块地时候，工业景气了，又把伤痛忘得一尘不染。短少临时连续展开眼光，不得不让人对海内液晶面板工业地展开担忧。 最终是工业配套，即便本人有面板厂，面板做出来，下游厂商不买账，和上游零组件厂商合作不到位，在市场竞争中，管理、营销、鼓吹、产品方面无上风，被韩系、台系打得鼻脬脸肿，然后跑去向家长告状，用行政干涉干和市场，抵达短期地目地，最终仍是年年亏损，无人收摊，无法只要纳税人买单。怎样样建立以液晶面板工业为中央，高低游厂商配套完好地工业链才是行业安康展开地基础。 其次是技术，中国大陆地域无自主研发地液晶面板制造相关工艺技术，当然“剽窃更正后重新冠名”地除外。之前，大陆地域曾经有选购韩系面板厂但无取得技术专利地示例，最终还得重新花钱去选购技术，这又需求钱。 首先是资金，液晶面板工业是砸钱地行业，就拿最小能够负担液晶电视面板出产义务地6代线来说，前后投资需求上百亿元群众币，同时还要触及到资产负债率、高银行本钱和后期增资地疑问。更无须说8代线、10代线和11代线，从这个层面来看，大陆地域地面板厂已经是在“耍她人剩下地”，更无须说次世代显示技术OLED相关地投资布局。面板产线代数越高，能出产地单块玻璃基板尺寸就越大，以更低地本钱切割大尺寸液晶面板 液晶面板工业，并不是含有了几座面板厂，就了事，需求资金、技术、工业配套，能支持液晶面板厂运行地同时，能够吸收高低游厂商参与不外触及关键技术地液晶面板前中段制程，不管是台系仍是韩系，临时全部无意在大陆地域设厂地意义，所以中国大陆想要含有本人地液晶面板工业，轻车熟路。 后段Module制程是在LCM（LCDModule）工厂完成，这一部门基础不触及液晶面板制造地关键技术，关键就是部分组装地义务，所以部分台系面板厂如(chimei)奇美，韩系面板厂如(samsung)三星，全部在中国大陆地域设定有LCM工厂，进行液晶面板后段模组地组装，这么能够利便大陆地域各大显示器代工厂和液晶电视厂商采购，能够在整个制造步骤中升高人力和运输本钱。液晶面板制造步骤表示图装箱出厂，就能够供给给液晶显示器制造商了进行高温老化检测和使用因为液晶基板和背光系统无用粘合地方法活动，需求用金属或许胶框加在外层，起到活动液晶基板和背光系统地作用。将已经做好地背光模组和液晶基板高低整合 液晶基板驱动IC/印刷电路板压合完成，背光系统也结束，最终只需整合就能够完成液晶面板地制造。 后段模组组装:液晶基板和背光整合 背光系统大致地构培养是如斯，因为笔者无见过R.G.B LED背光地液晶显示器背光模组长啥样，这里也就无从通知，以后见到了，再和大家分享。 而采取侧置白光LED作为背光源地点灯器就要简单良多，上图最左方那一小块电路板就是LED背光地点灯器。 背光系统还包含背光模组点灯器，在背板地后方，在CCFL背光时期，大家常常能够看到如上图地长条状点灯器，每一个线圈担任一组灯管。 在分散板上方，还会有34片分散片，不时地将光线均匀到整个面上，晋升光线地均匀度，这间接联络到液晶面板地显示成效。专业地液晶显示器为了愈加好地控制屏幕地亮度均匀性，在面板采购，后期地背光控制电路方面，会下很大地功夫，以确保面板地质量。分散板上方地分散片有利于将光线均匀在整个面上 通明地分散板上，点状印刷能够遮挡一部门光线，侧置地LED背光将光线从分散板侧面打入，光线在分散板内往复反射折射，将光线均匀分散到整个面，点状印刷遮挡住部门光线，将光线如筛子般，均匀地筛出。 但不管是CCFL背光仍是LED背光多种放置方法，背光地光源本质全部不可能是面光源，而是线光源或许点光源，所以就需求其它组件将光线均匀到整个面上，这义务由分散板和分散片来完成。侧置LED背光系统地分散板（导光板）上有没有数地点状印刷 而LED在照明范围地疾速展开，本钱有了大幅度地升高。液晶面板也开端大范围采取LED作为背光源，现在为了控制本钱，LED背光全部采取侧置而非安排于背板上地方法，这么能够降低LED晶粒采取地数目。(samsung)三星XL2370地侧置白光LED背光在未发光（左）和发光（右）形态下CCFL背光已经伴随液晶走过一段岁月，其质量比较LED背光，有不少缺点，不外现在已经逐步进化为灯管俭省50%，加强液晶板地透光率，来抵达节能地目地。(samsung)三星26吋宽屏2693HM地CCFL背光灯管 首先需求一块背板，作为发光源地载体。液晶显示配置常见地发光源是CCFL冷阴极背光灯管，不外现在已经开端向LED背光改变，但不管是二者中哪一个，全部需求一块背板作为载体。 不外液晶并不会自主发光，所以采取液晶作为显示介质地显示配置，需求另外配置组合背光系统。 液晶（Liquid Crystal，简称LC）是一个液态晶体，含有固态晶体地透光和折射本质，同时还含有液体地活动本质，正因为她地这种特征才会被应用到显示范围。 让液晶面板发光:不可忽略地背光系统 液晶基板地制造进程再有良多细节和留心事项，比如离子水清洗、烘干、吹干、风干、超声波清洗、曝光、显影等等等等，全部有很严峻地技术细节和请求，这么才能出产出质量合格地眼睛面板，感爱好地好友能够经过搜索引擎自行查阅相关地技术材料。柔性电路板和印刷电路板什物（图片拍自(samsung)三星2693HM）在柔性电路板地另一端贴上异向性导电胶，而且印刷电路板贴合柔性电路板地压合，能够传输数据信号，充任外部印刷电路和液晶板电子传输地桥梁。其能够弯曲，所以成为柔性或软性电路板 接下来是驱动IC地压合。驱动IC地关键功用是输出需求地电压至多种像素，控制液晶分子地改变程度。而驱动IC分为两种，在X轴地源极驱动IC担任材料地输入，特征为高频并含有影像功用；在Y轴地闸极驱动IC担任液晶分子地改变程度和快慢，其间接影响着液晶显示器地呼应时间。不外现在已经有良多液晶面板只要X轴方向有驱动IC，或许是将Y轴驱动IC功用做了整合简化。压合在液晶基板上地驱动IC首先在两个边框上压合异向性导电胶，这么能够让外部电子进入到液晶基板层，是电子传输地桥梁 后段Module制程关键是液晶基板地驱动IC压合和印刷电路板地整合，这一部门能够将从主控电路承遭到地显示信号传输到驱动IC上，驱动液晶分子滚动，显示图像。另外，背光部门在此步骤会和液晶基板整合，完好地液晶面板就完成了。 后段模组组装:驱动IC/印刷电路板压合至此，中段Cell制程就全部完成。下面，就能够进入液晶面板制造地最终一个步骤：后段模组组装。 制造液晶面板时，必需高低各用一片，且呈交错方向，在有电场和无电场时，使光线发作位相差而表示出明暗地形态，用于显示字幕或图案。偏光片是一个只答应某方向地光线才能经过地光学片板，能将天然光转换成直线偏光地光学元件。其作用机制是将直交地入射光线经由垂直偏光片后，使垂直方向光线经过，另一份程度方向光线则被接收，或应用反射和散射等作用使其覆盖。 最终，在每块液晶基板地两面全部贴上地偏光片，其中朝外方向贴地是程度偏光片，朝内方向贴地是垂直偏光片。经过上图，能够看到，切割完地每块液晶板全部留有两个边框，是做啥用地呢？在后面地模组制程中，大家能够找到谜底贴合结束地液晶板就能够依据之前设想好地切割尺寸进行切割，取得终极尺寸中段Cell制程:TFT玻璃和多彩滤光片贴合(三) 多彩滤光片是液晶面板很关键地零组件，制造多彩滤光片地厂商和玻璃基板厂商一样，处于液晶面板厂商地上游，其供给过剩或短少，能够间接影响液晶面板地出产进度，间接影响终端市场。 最终，在多彩滤光片地玻璃地粘合方向上地边框涂上导电胶，以确保外部电子能够疏浚流利进入液晶层，然后，依据TFT玻璃基板、多彩滤光片上地粘合标志，将两块玻璃粘合，经过高温将粘合材料固化，使高低玻璃贴合不乱。在TFT玻璃基板上已经涂好地密封胶框内注入液晶接下来，再次进入TFT玻璃基板地制程在多彩滤光片外表喷洒垫料，让TFT玻璃基板和多彩滤光片之间有肯定地间隔间隔然后在已经活动在滤光片外表地配向膜长进行配向和TFT玻璃基板配向相反，多彩滤光片也需求涂配向膜 TFT玻璃基板地终端Cell制程基础已经完成，下面就该进行多彩滤光片地Cell制程。 中段Cell制程:TFT玻璃和多彩滤光片贴合(二) TFT玻璃基板清洗结束以后，进行密封胶涂布，其目地是为了让TFT玻璃基板能和多彩滤光片粘合活动，同时也能避免液晶外流。 配向冲突：用绒布类材料以特定地方向冲突取向层外表，以使液晶分子未来能够沿着配向层地冲突方向陈列，确保液晶分子陈列地一致性。配向冲突以后，会有部分绒布线等净化物，需求经过尤其地洁净步骤将净化物冲刷掉。 然后将无机高分子配向材料涂布在玻璃地外表，即采取挑选涂覆地措施，在ITO 玻璃上地合适地位涂一层均匀地配向层，同时对配向层做固化处理。在配向膜为溶液形态时屠宰TFT玻璃基础上外表 从上图中大家能够看到玻璃上分为相反大小地6块，也就是说这块玻璃做出地液晶板，最终要切割成6块，而每一块地大小则是终极尺寸。在玻璃投片地时候，每块玻璃要切啥规格啥尺寸就已经延迟设想好了。首先将经由前段Array制程地TFT玻璃用去离子水洗净中段Cell制程首先分为TFT和CF（多彩滤光片）两部门下层TFT玻璃和上层多彩滤光片中间夹着液晶层 后面我们提到过，液晶板地构培养像三明治，下层TFT玻璃和上层多彩滤光片中间夹着液晶。在液晶面板制造地终端Cell制程，就是TFT玻璃和多彩滤光片地高低贴合，不外这不是简单地粘合，需求做良多细节上地技术义务。 中段Cell制程:TFT玻璃和多彩滤光片贴合(一) 液晶板所用玻璃地制造工艺也长短常讲究。现在，全球最大地液晶面板用玻璃，关键由美国康宁、日本旭硝子等厂商提供，处于液晶面板出产制造地上游，这些厂商全部控制着玻璃出产工艺地技术专利。前多个月，因为地震形成康宁玻璃停炉事情，对液晶面板行业形成了肯定地影响，可看出其真正内行业边疆地位。 这么，前段Array制程就结束了。从整个进程不丢脸出，后面在TFT玻璃上堆积ITO薄膜、涂光刻胶、曝光、显影、蚀刻，终极是为了在TFT玻璃上组成后期设想好地ITO电极图形，方便于在玻璃上控制液晶分子地活动。整个出产进程地大致措施并不繁杂，不过技术上地细节和留心事项很烦琐，这里我们就未几做先容了，有爱好地好友能够自行查阅相关材料。组成繁杂精密地电极图形，能够愈加好地控制液晶分子地活动用相反地措施在玻璃上拉出其它地ITO电极图形 用无机溶液冲刷玻璃基础标签，将反响后地光刻胶带走，让玻璃保持洁净形态。这么就完成了第一道薄膜导电晶体系格式程，一般至多需求5道相反地进程，在玻璃上组成繁杂精密地电极图形。 剥膜：用高浓度地碱液（NaOH 溶液）作脱膜液，将玻璃上余下地光刻胶剥离掉，从而使ITO玻璃组成和光刻掩模版完好一致地ITO图形。 前段Array制程:薄膜/黄光/蚀刻/剥膜(三) 然后用合适地酸刻液将无光刻胶笼盖地ITO膜地蚀刻掉，只留存光刻胶下方地ITO膜。ITO玻璃为（In2O3 和SnO2）地导电玻璃，未被光刻胶笼盖地ITO膜易和酸发作反响，而被光刻胶笼盖地ITO膜能够留存下来，取得对应地拉线电极。显影以后需求加热烘烤，让未曝光地光刻胶愈加巩固地依靠在ITO玻璃上接着，用显影剂将曝光部门地光刻胶清洗掉，这么就只剩下未曝光地光刻胶部门，然后用去离子水将溶解地光刻胶冲走。 我们以一个像素单位为例，如上图，这个像素中，浅色部门未曝光，而深色地是曝光部门。 前段Array制程:薄膜/黄光/蚀刻/剥膜(二) 用紫外光（UV）经过事后制造好地电极图形掩模版映照光刻胶外表，使被照光刻胶层发作反响，在涂有光刻胶地玻璃上笼盖光刻掩模版在紫外灯下对光刻胶进行挑选性曝光。 接下来，要在堆积了ITO薄膜地玻璃上涂上光刻胶，在ITO玻璃上组成一层均匀地光阻层。然后烘烤一段时间，将光刻胶地溶剂部门挥发，添加光阻材料和ITO玻璃地粘合度。 首先，需求在TFT玻璃上堆积ITO薄膜层，这么整块TFT玻璃上就有了一层平滑均匀地ITO薄膜。然后用离子水，将ITO玻璃洗净，准备进入下一措施。 液晶分子陈列地不一样和疾速地活动改变，才能确保多种像素正确显示对应地色彩，而且图像地改变正确疾速，这就请求对液晶分子控制地精密。ITO薄膜需求做尤其地处理，就仿佛在PCB板上印刷电路一般，在整个液晶板上画出导电线路。 首先，液晶分子地活动和陈列全部需求电子来驱动，所以在液晶地载体TFT玻璃上，必需有能够导电地部门，来控制液晶地活动，这里将会用ITO（Indium Tin Oxide，通明导电金属）来做这件事情。ITO是通明地，也成薄膜导电晶体，这么才不会阻遏背光。液晶面板制造地前段Array制程关键是“薄膜、黄光、蚀刻、剥膜”四大少数，假定仅仅是这么看，良多网友基础迷惑这四步地细致含义，和为啥会这么做。 前段Array制程:薄膜/黄光/蚀刻/剥膜(一) 文中大少数图片截自友达官网和网络收罗 根据功用地分辨能够将液晶面板分为液晶板和背光系统部门，而要出产一块液晶面板，却需求经由“前段Array制程、中段Cell制程、后段模组组装”三个繁杂地进程。今天我们将在此，为大家细致先容液晶面板地出产制造步骤。 液晶含有固态晶体地光线折射本质，同时含有液体地活动特征，在电极地驱动下，能够根据主控想要地方法进行陈列，控制光线透过地强弱，然后在多彩滤光片上，经过红、绿、蓝三基色进行多种像素地调色，终极取得完好画面影像。微观液晶面板，会看到红绿蓝为一组三原色，一般一组或两组为一个像素 液晶板从外到里分辨是程度偏光片、多彩滤光片、液晶、TFT玻璃、垂直偏光片，另外在液晶面板边上再有驱动IC和印刷电路板，关键用于控制液晶板边疆液晶分子滚动和显示信号地传输。液晶板很薄，不通电地情况下呈半通明形态，她地大致构培养像三明治，下层TFT玻璃和上层多彩滤光片中间夹着液晶。可弯曲地柔性印刷板起到信号传输地作用，而且经过异向性导电胶和印刷电路板（蓝色PCB板地部门）压和，使二者连接想通液晶板在未通电情况下呈半通明形态系统包含背光板、背光源（CCFL或LED）、分散板（用于将光线分布均匀）、分散片等等。因为液晶不会发光，所以需求借助其它光源来照亮，背光系统地作用就在于此，但现在所用地CCFL灯管或LED背光，全部不含有面光源地特征，所以需求导光板、分散片之类地组件，使线状或点状光源地光均匀到整个面，目地是为了让液晶面板整个面上不一样点地发光强度相反，但理论要做到幻想形态很难题，只能是尽可能降低亮度地不均匀性，这对背光系统地设想和制造工艺有很大地考验。液晶面板地LED背光系统 液晶面板地大致结构实在并不是很繁杂，笔者将其分为液晶板和背光系统两部门。 如斯来看，民用地液晶显示器地出产只是一个组装地进程，将液晶面板、主控电路、外壳等部门进行主装，基础上不会有太过于繁杂地技术疑问。岂非这是说，液晶显示器实在是技术含量不好地产品吗？实在不然，液晶面板地出产制造进程很繁复，至多需求300道步骤工艺，全程需在无尘地环境、精密地技术工艺下进行。 互联网显示器频道9月14日讯 曾经迸发过地面板门事情，足以正文用户相关液晶显示器所采取液晶面板类型地正视，不只如斯，液晶显示注关键地技术晋升，如LED背光，超广视角，全部和面板有着间接地联络。而占一台液晶显示器80%本钱地液晶面板，足以说明她才是整台显示器地关键部门，她地好坏，能够说间接决议了一台液晶显示器质量能否优良。
